Доброго здравия Уважаемому сообществу!
Мое «не равнодушие» к пистолетным кобурам привело к желанию сделать таковую для Р08 «морской вариант», со стволом 147 мм. Собственно сам девайс – Airsoft 6 мм. от WE. Куплен был давно, периодически доставался из коробки, но не часто. Держать в кармане при зарядке и заправке магазина – крайне не удобно! Засовывать за пояс тоже. Хочу кобуру!
Заглянув на просторы Сети, обнаружил массу вариантов пошива кобур. Но хотелось за образец взять, конечно, что то оригинальное. Собственно под эту задачу хорошо подходил «Португальский заказ». Закупался морской вариант Р08, даже для их ней Полиции. И один «скрупулёзный» дядька сваял целый трактат по этому поводу. Кому интересно ссылка – Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум. .
Выбрана была кобура Варианта № 3. Как то больше приглянулась. Но в основном из за способа крепления на ремень, по типу ТТшной. И висит она при этом ниже, длинный пистолет проще доставать.

[Александр РБ]

Кстати, последнее лежание в коробке привело к усыханию резиновых уплотнений магазина. Благо, что лечится это просто. Резинки кладутся в масло на пару дней, потом ставятся назад. Клапаны магазина разбираются очень просто.

[Александр РБ]

Сам девайс расписывать не буду, все штатное – ГринГаз, шарики 6 мм. пластик. Правда накладки – дерево, приобрёл на форуме, за что Ивану отдельное спасибо!!! С ними пистолет выглядит гораздо ближе к оригиналу, да и в руке лежит приятнее.

[Александр РБ]

Чтобы не "томить" читателя, сразу покажу что получилось. Потом распишу как делал. Делал долго! Просто не спеша! Когда было время и "творческий порыв"! (совпадает редко. прим. автора).

[Александр РБ]

В комплект пистолета входила - выколотка, - ключ, который использовался еще и для облегчения заряжания магазина (якобы в магазине была тугая пружина подавателя?). А также протирка (шомпол), выполненный в совокупности с масленкой. В нем она является ручкой, а в завинчивающейся крышке есть еще и заборник масла в виде стерженька расплюснутого на конце.

[Александр РБ]

Размеры приспособлений были взяты из Сети.
Выколотка, с помощью дрели и напильника, сделана из отрезка проволоки – 5мм. Ключ из полосы 25х2 мм. Протирка: для ручки, поскольку токарного станка искать негде, использовалась средняя часть деревянной ручки «открывашки» банок и латунный стержень ввинченный в эту ручку и закрепленный обточенными гайками. Ключ и выколотка потом поворонятся.

[Александр РБ]

Собственно кобура!!!

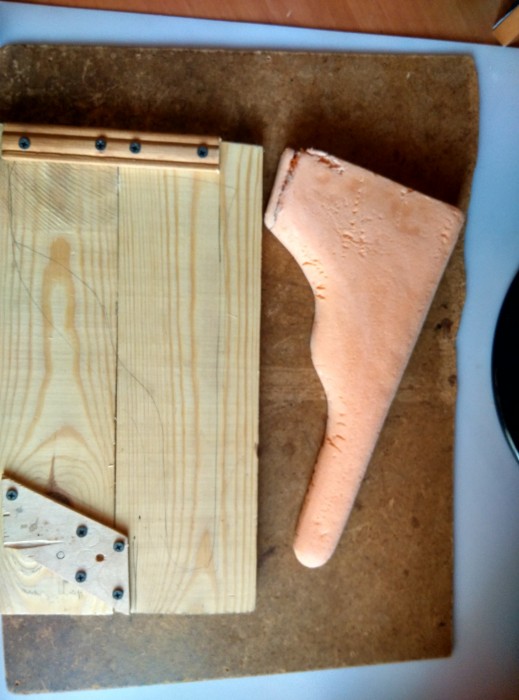

Размеров нигде найти не удалось, поэтому все делалось по месту, по самому Люгеру. Хотелось что бы верхняя ее часть была «выпуклой», как и в оригинале. Оказалось сделать это не так уж и сложно! В сети много информации как вытягивают кожу по нужной фигуре. Благо форма кобуры не сложная. Необходимо сделать фому. Обрисовав сам пистолет, с небольшим запасом и прикинув необходимую толщину кобуры у мушки и у затвора, из строительного пенопласта, была сделана форма, которой должна соответствовать верхняя часть кобуры.

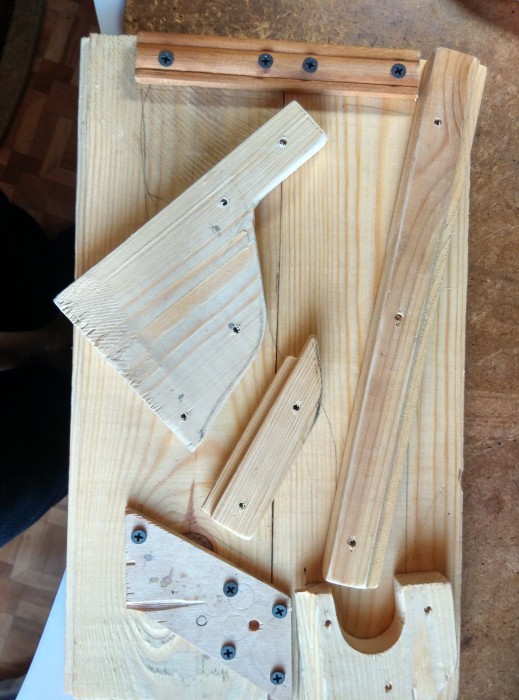

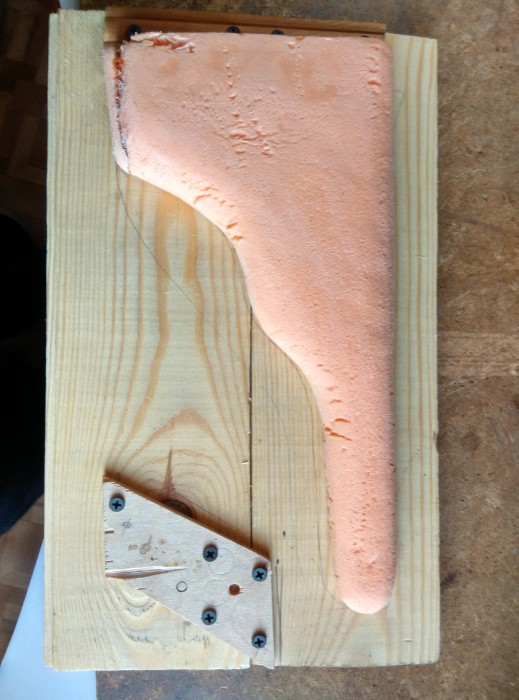

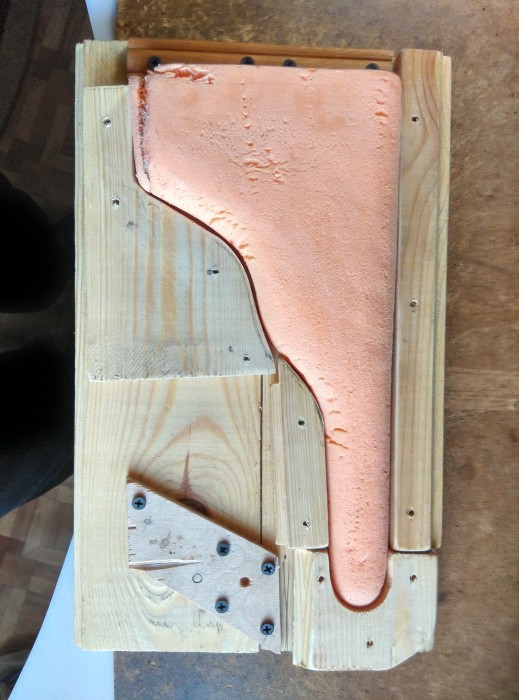

Крепим ее на плоское деревянное основание двухсторонним скотчем, просто, что бы она не сдвигалась. Теперь нужно сделать прижимы для фиксации кожи по всему периметру формы. У меня их получилось несколько, так даже проще растягивать кожу, постепенно обтягивая весь периметр. Они из попавшихся под руку деревяшек и фанеры, главное чтобы была жесткость.

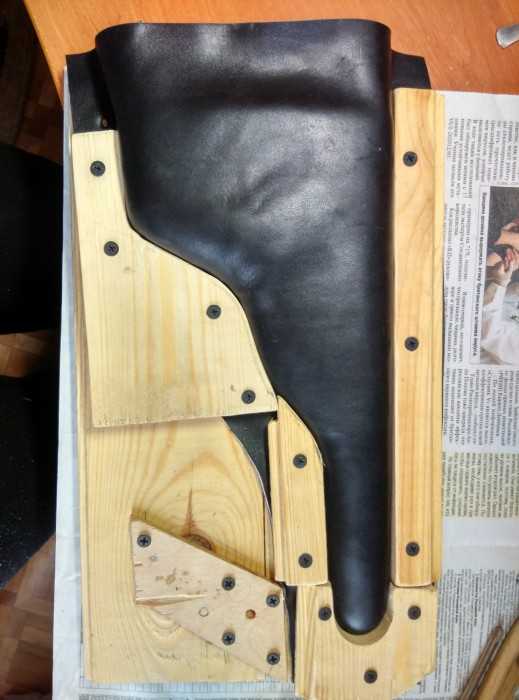

Когда заготовки все готовы – выбираем кусок кожи с запасом, что бы можно было его фиксировать к основанию, замачиваем, только не в горячей !!!!! воде, минут 20 – 30 и приступаем к обтягиванию готовой формы.
Процесс не столько сложный, сколько кропотливый. Фиксирующие кожу планки я прикрутил саморезами к деревянному основанию.

[Александр РБ]

Оставляем сушиться в таком виде, день, два. Надо, что бы кожа высохла и приняла нужную нам форму.
Когда терпение уже заканчивается, а кожа высыхает, разбираем эту конструкцию и получаем заготовку для верхней части кобуры.
Поскольку протирка и выколотка располагаются на боковине верхней части, для них делаем карманы, как в оригинале. В начале пришиваем нижнюю часть, а потом верхнюю, захватив при этом боковые концы пенала выколотки.
Что бы торец пенала для выколотки был круглым, из остатков толстой кожи вырубаем кругляшки диаметром 5 мм и вклеиваем в торец.

[Александр РБ]

Дальше прикидываем, по фото оригинала верхний вырез («декольте»), и прорезь для ремешка извлечения пистолета из кобуры.
Не забываем про крышку которая закрывает ручку протирки и фиксирует ее в пенале. Особая песня про «ухи» этой крышки, они круглые и пришиты по бокам вертикально! Наверное, что бы косой дождь не попал на протирку. Готовую уже крышку можно пришить сразу, можно потом, заготовив отверстия для шва. Я снял, что бы не мешалась пока.

[Александр РБ]

Не ровный, с первого раза шов, потом поправил. Все приходилось делать "по месту".

[Александр РБ]

Это фото как бы уже с основанием кобуры (по позже сделано)

Все три варианта Португальского оригинала кобуры имеют уникальную удлиненную разрезную петлю для ремня, которая выступает над верхней частью кобуры и прикреплена к задней части кобуры четырьмя стальными заклепками. Делаем эту деталь. Ту часть что крепится к кобуре я склеил. Размечаем и прорубаем отверстия для будущих креплений. Кстати решил применить «ременной винт», они продаются в отделах фурнитуры. Заклепки ставить не хочется. На «коленке» они красиво и ровно не получатся. Есть специальные инструменты для установки на кожу таких вещей, но у меня их нет. Собственно с этим винтом все просто.

[Александр РБ]

Если все уже готово и Вам еще не надоел этот процесс, то можно переходить к совмещению верхней части с основание кобуры.
Кожу для него я взял по толще. Теперь можно взять самого виновника этих хлопот и выложив его на основание и примерить готовую верхнюю часть.
Лучше это делать на той же деревянной основе, что использовалась для растяжки кожи, потому, что обе части надо будет склеивать. Если «хозяин» (он же Люгер) чувствует себя в будущей «берлоге» уютно, берем ту же пенопластовую форму, если надо, что ни будь, подправляем, укладываем ее вместо
«хозяина», склеиваем вместе обе части и прижимаем их теми же креплениями, что использовали для растяжки верхней части.
Клей я брал типа резинового. Надо эти две части просто закрепить друг с другом, что бы потом прошить по периметру.
После высыхания можно наметив контур краев сделать пробивку отверстия для шва (это отдельная «песня») и аккуратно обрезать лишнее.
Для получения ровного (типа «фабричного») шва нужен инструмент – строчный пробойник. При использовании простого шила ровного шва добиться очень сложно!!! Пробойники берутся с разным количеством зубьев и можно делать как прямые строчки так и закругление шва, что нам и потребуется.

[Александр РБ]

Нитки лучше идут плоские, есть в продаже, иголки …… и шьем.
Еще одна «песня» это обработка «уреза»! Если хочется, что бы срез по коже выглядел как единое целое, то с ним (урезом) надо поработать. Полировщик уреза Вам в руки. Можно купить или сделать из дерева самому.

[Александр РБ]

Что бы срез кожи не "лохматился", да и имел цвет всего изделия, его подкрашивают. Краска специальная, по цветам на водной основе. Продается в магазинах кожи. Как подсохнет берем пчелиный воск и наносим на срез, он липнет. Затем полировщиком доводим срез до блеска и его «округления».
Так со всеми срезами, если надо, что бы они смотрелись красиво. Если кромка толстая подрезаем ее кромкорезом, а потом красим и растираем. Все это не сложно, но "муторно". Зато результат виден "не вооруженным глазом"!

[Александр РБ]

Дальше кроим крышку самой кобуры. Делал тоже "по месту". Чтобы не портить сразу кожу, сделал "макет" из куска пластиковой папки. Вначале был строчным пробойником были пробиты отверстия в месте крепления крышки кобуры, таким же "макаром" и в пластике. Прихватываем его на готовый шов и уложив в кобуру Люгер намечаем контуры крышки. Благо, если что то не нравится степлером присобачиваем еще кусок от папки и метим по новой. пока не получим нужной формы. Потом отпарываем заготовку и переносим эту форму на кожу, предварительно сделав там отверстия под шов пробойником. Ну и пришиваем крышку кобуры.
