Сегодня если не забуду выкройку в гараже, обведу ее на бумаге в клеточку и сфоткаю. Однако пока винт еще в деле не был. Поэтому размеры, понятное дело еще весьма приблизительные. Возможно его еще не раз придется подгибать или вообще подрезать. Жду когда лед сойдет и буду испытывать. Благо есть собственный личный пруд на участке.

[ZUBBER]

ZUBBER
Прилично выглядит новый винт.После покраски будет как и заводской. Выставьте его размеры на листе в клеточку для копирования .
Возможно у его большой шаг? Или я ошибаюсь.
Какой толщины металл для винта применили?

Нержавейка 2 мм. Холоднокатанная. В общем первый винт из нее же был, отходил лет 7, пока я ему уши не обрезал и потом как лодка ехать перестала, не отломал ему лопасть, постоянно пробуя подгибать лопасти туда-сюда. И на этом винте доварил выпуклые куски из тройки, в районе ступицы. У меня друг тут в пяти минутах живет, аргонкой орудует как Бог. Варит любые металлы. Так что появилась возможность поизвращаться. Подоваривать всякие кусочки куда надо, позаглаживать дугой места прилегания к гайке после ее обпиливания и т.д. Сейчас винт, от нефиг делать снял и начал полировать. Брусочками вокруг ступицы куда лепестковые кружки не достают и в прочих местах. Херней маюсь в общем.

[ZUBBER]

Возможно у его большой шаг?

Возможно. Но есть расчет что лопасти распрямит пока лодка будет брать разгон, а потом когда наберется скорость тока воды они отпружинят в это положение и будут в нем работать. При раскрутке болгаркой заметно как центробежной силой немного разводит лопасти. Хорда ведь относительно длинная. Первый винт тоже так работал. Главное чтобы его не гнуло у ступицы, а когда такое распружинивание по всей длине лопасти, не вижу особой проблемы. Вначале думал сделать полностью жесткий винт из тройки. Однако потом передумал. Сделал по образцу предыдущего. Только усилил накладками, так как он больше, разлапистей и мотор мощнее.

[evgeniy33]

Приветствую всех водномоторников-кулибиных! Начинает сбываться и моя мечта. Прикупил салют с убитой поршневой,думал заморочиться востановлением,но одумался,дешевле мотор от косилки поставить. Теперь вопрос,на вертикальном валу редуктора под сальником выработка,если наварить и проточить,то на долго ли хватит？

[evgeniy33]

Тема умерла？Тишина гробовая

[азлка]

evgeniy33 Всё зависит на скопько точно по центрам будет проточка. Если выроботка минимальная, можно напаять припой на наружную поверхность подшипника

[evgeniy33]

Мне нужно чтобы сальник держал.

[namin]

Если у вас выработка в посадочном месте подшипника, то без наплавки не обойтись, так же и под сальник. Мне кажется точно проточить без ЧПУ вряд ли получится.

[evgeniy33]

Буду тогда подрезать сальник и стачивать стопорное кольцо подшипника,посмотрим что получится. Пару милиметров думаю натяну,этого должно хватить сальнику. Или вообще убрать стопорное？

[азлка]

Если убрать стопорное кольцо вал поднимет в вех с подшипником.

[ZUBBER]

если наварить и проточить

Есть вероятность что в процессе сварки "поведет" (погнет) вал. Я б лично на твоем месте продумал бы вариант с плотно набитой на вал и посаженной к тому же на герметик, полированной под сальник трубочкой. Естественно сальник подобрать с другим, большим внутренним диаметром. Тот что стоял то один хрен под замену у тебя ??

[evgeniy33]

А если поджать корпусом от помпы？вообщем нада пробовать. Может ещо кто что придумает. Завтра посмотрю подшипники по магазинам. С проточкой точно не найду,без проточки под кольцо можно ставить？подзамену все подшипники и сальники

[evgeniy33]

Попробую посадить ниже сальник и сразу буду думать где взять тонкостенную трубку

[namin]

Как без проточки? Без нее вам не обойтись, даже если будете искать другого размера- у вас что равномерная выработка,замеры делали? И еще не совсем понятно--вы пишете под сальником выработка- я так понимаю,что в посадочном месте подшипника вертикального вала-так? Понимаю,что сальник такую выработку сделать не может- вы бы лучше детальные фото с замерами разместили, тогда и совет будет дельный, а то гадаем здесь на кофейной гуще.

[evgeniy33]

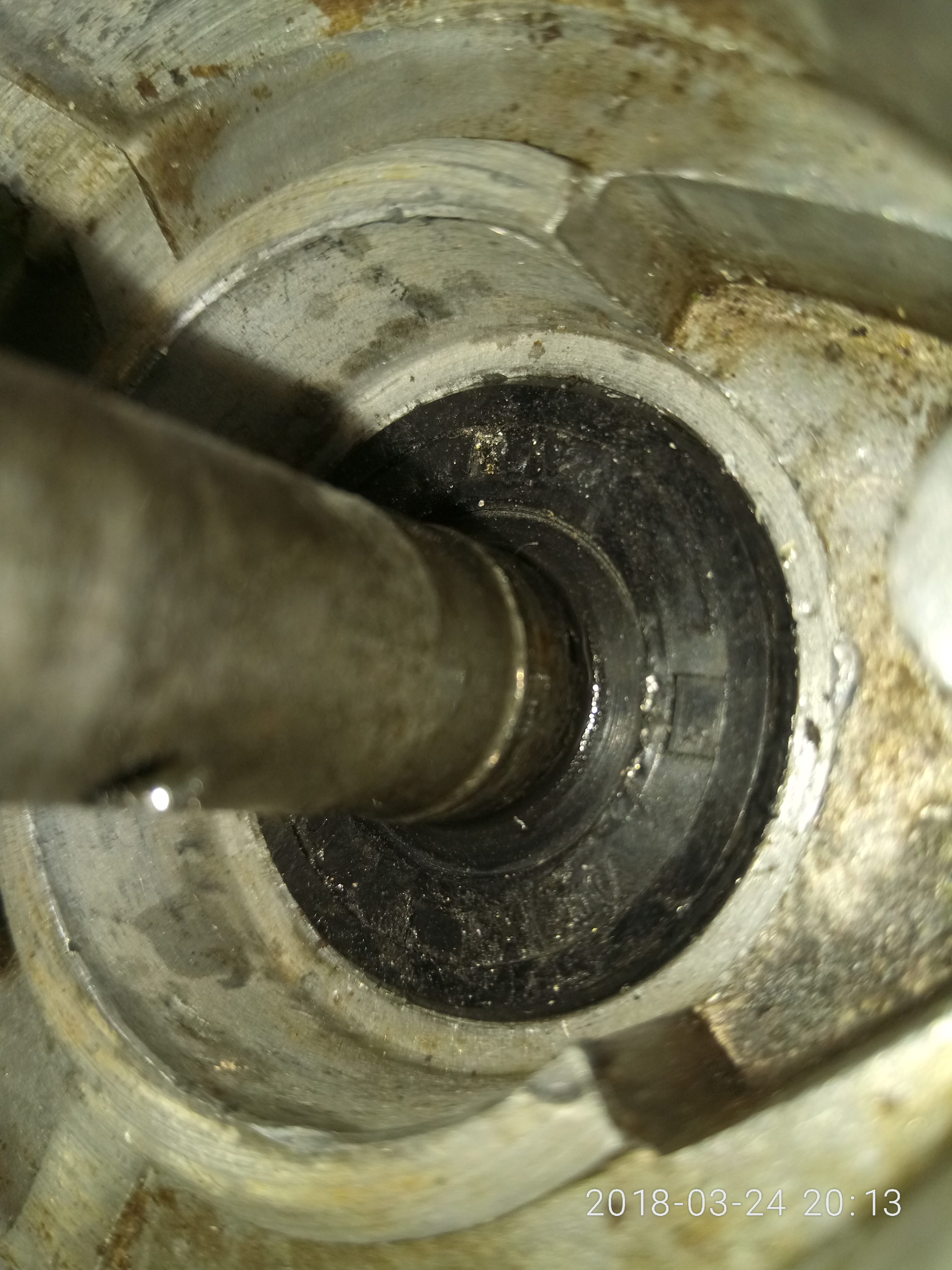

Собрал редуктор,сальник подрезал и посадил ниже на 3мм от выработки.
