Самодельное оборудование для изготовления рыболовных снастей

[Yurkoff]

Всем привет...

Вот наконец завершил я свой самодельный координатный стол.
В итоге получился мини шлифовально-фрезерный станочек...
Осталось к нему сделать поворотные тиски. Это не проблема, на днях сделаю и выложу окончательный вариант...
Станок получился неплохой в плане того, что он довольно достойно выполняет своё предназначение, а вот его возможности я значительно приумножу в процессе эксплуатации...

Продолжение следует.........

[Yurkoff]

Всем привет...

Вот решил сделать пару-тройку струбцин из подручных материалов, что называется:" ...я тебя слепила из того, что было..." На днях был в строительных магазинах в городе и обратил внимание на цены струбцин. Это какой-то ужас...! Что там той струбцины, простейшее устройство, нет в ней ничего сложного и дорогостоящего, а цена - одуреть...!
Вот и решил я сделать струбцины сам. За вечер легко сделал две струбцины. Завтра покрашу и всё. Грош цена такому "супер сложному" устройству... , а вещь нужная...

[Yurkoff]

Тоже как-то понадобились струбцины, но магазин отбил желание приобретать их!

[ZUBBER]

Струбцин всю жизнь и у меня было как то дифицит.... Тож надо будет заняццо. Спс за идею.
А так пока приноровился, многий обрабатываемый шмурдяк, тупо прикручивать перед обработкой шурупами.
Благо шуруповерт всегда под рукой.
Если кто помнит, у меня там такая подвесная подставка для колес из труб, так даже когда ее варил, и то вначале трубы в углы выставлял и прикручивал к столу шурупами, ложа на них сверху и приворачивая куски досок.

[Yurkoff]

Всем привет...

Наконец доделал я своя мини фрезерный станочек, испытал и остался доволен результатом...!

Профрезеровал шпоночный паз на шпильке в порядке эксперимента дисковой китайской фрезкой и вот что получилось...:

Самодельнный фрезерный мини станок 02.jpg (68.28 КБ) Просмотров: 11773

На этом пока прекращаю самоделки и берусь за рыбалку..........

[Yurkoff]

твою жэш мать! Это не золотые , это платиновые руки у тебя! респект и уважуха

[Yurkoff]

Всем привет...
За неделю сделал вот такую стойку для дрели, типа универсального сверлильного станка...
Станок получился довольно неплохо. Люфтов нигде нет абсолютно. Жёсткий, надёжный, можно дрель повернуть на 360° вокруг оси стойки и выдвинуть вперёд или убрать назад на расстояние до 25 см, поднять вверх на высоту до 70 см....
Ход сверла по вертикали составляет 100мм...
У меня три разные дрели и на эту стойку можно поставить любую из них за 2-3 минуты.

Осталось сделать к станку тиски по-мощнее с направляющими пазами и закрепить на слесарном столе...
Станок сверлит на 10 баллов, приятно работать...!

[SVL]

:sh_ok: твою жэш мать! Это не золотые , это платиновые руки у тебя! респект и уважуха

Спасибо на добром слове...!!!

[юзовка65]

Прошу прощения за некачественные фотки...

некачественные? Я даже цепку для перемещения дрели рассмотрел
классное решение

Завтра перефотографирую и выложу нормальные...

ненадо, наоборот внимательнее рассматривать будут

[Yurkoff]

Да Вадимыч, не можете Вы уже за рыбалку взяться как обещали. Погрязли в мыслях инженерных и воплощение в жизнь их! О как. И пары недель не прошло, чтобы Тото не сделать, посему ловите от меня плюс в репутацию!

[Yurkoff]

Да Вадимыч, не можете Вы уже за рыбалку взяться как обещали. Погрязли в мыслях инженерных и воплощение в жизнь их! О как. И пары недель не прошло, чтобы Тото не сделать, посему ловите от меня плюс в репутацию!

Спасибо Юра...!
А рыбалкой заняться могу, но не хочу пока, так как на щуку полный запрет, а если попадётся, то отпускать как-то не очень охота... Вот я и решил пока с рыбалкой повременить и доделать то, что планировал.
Дальше в моих планах изготовление оборудования для деревообработки. Кое что у меня уже есть...:





Но этого маловато....
Не буду пока раскрывать свои планы. Всему своё время... и рыбалке - тоже...

[Yurkoff]

Это мне все ближе будет. Когда-то в девяностых получил образование столяра-станочника, краснодеревщик по производству мебели из декоративных пород древесины, а в 2002 уже защитил 5 разряд, т.е. в 20 лет.

[Yurkoff]

Был не большой мотор в хозяйстве я и решил сделать самодельный мини - токарный станок по дереву. В хозяйстве пригодится. На данный момент выточил два поплавка. Работает прекрасно.

[Yurkoff]

Всем привет...
Здесь полная тишина... Никто ничего не изобретает, не придумывает никаких полезных вещиц и приспособлений...
А по сему решил я выложить сюда свою делительную головку для своего фрезерного станочка, которую я сделал на днях...:

Головка получилась зачётная, делит заготовку на 2, 3, 4, 6 и 12 равных частей, что мне и нужно...
Точность достаточная для моих нужд... Вот сделал цанговый зажим для разных инструментов. Пока зажал шило из велосипедной спицы, а вообще можно наделать разных цанг для разных диаметров, благо делительная головка имеется...

Продолжение следует...

[Yurkoff]

Всем привет...
Продолжаю про цанговые зажимы ...

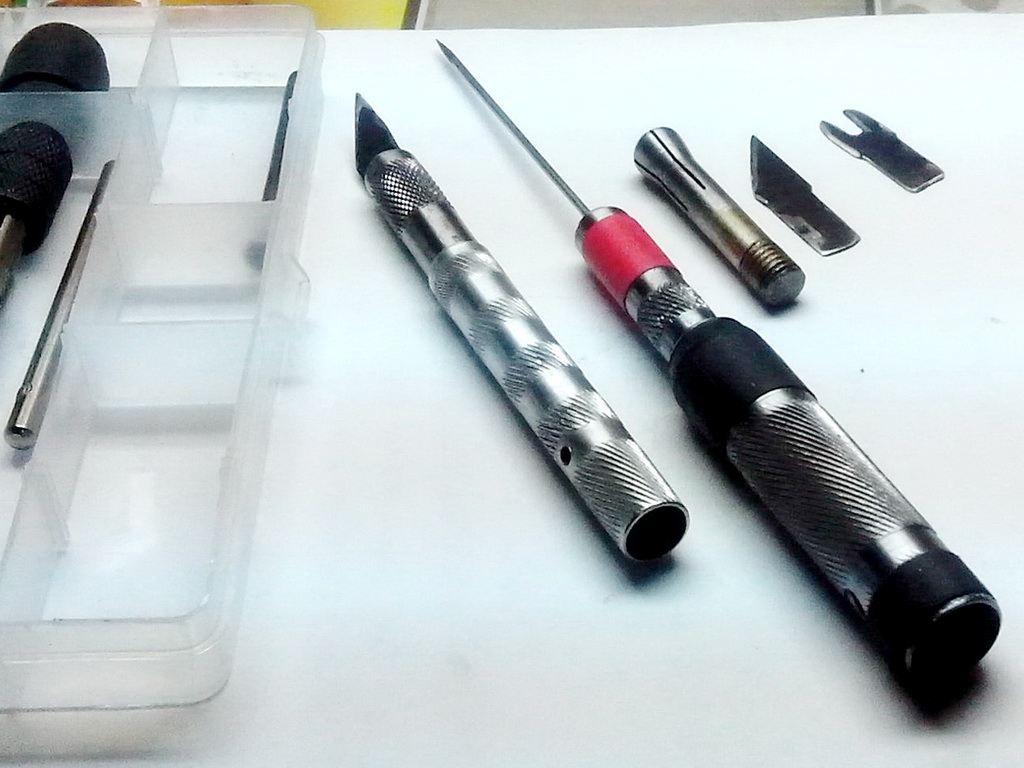

С помощью своего самодельного фрезерного станочка и делительной головки сделал вот такие зажимы...:

И к ним несколько разных цанг для разных инструментов...
Очень удобная и полезная вещица у меня получилась..!
