Токарник

[ggoblomov]

Здравствуйте!))

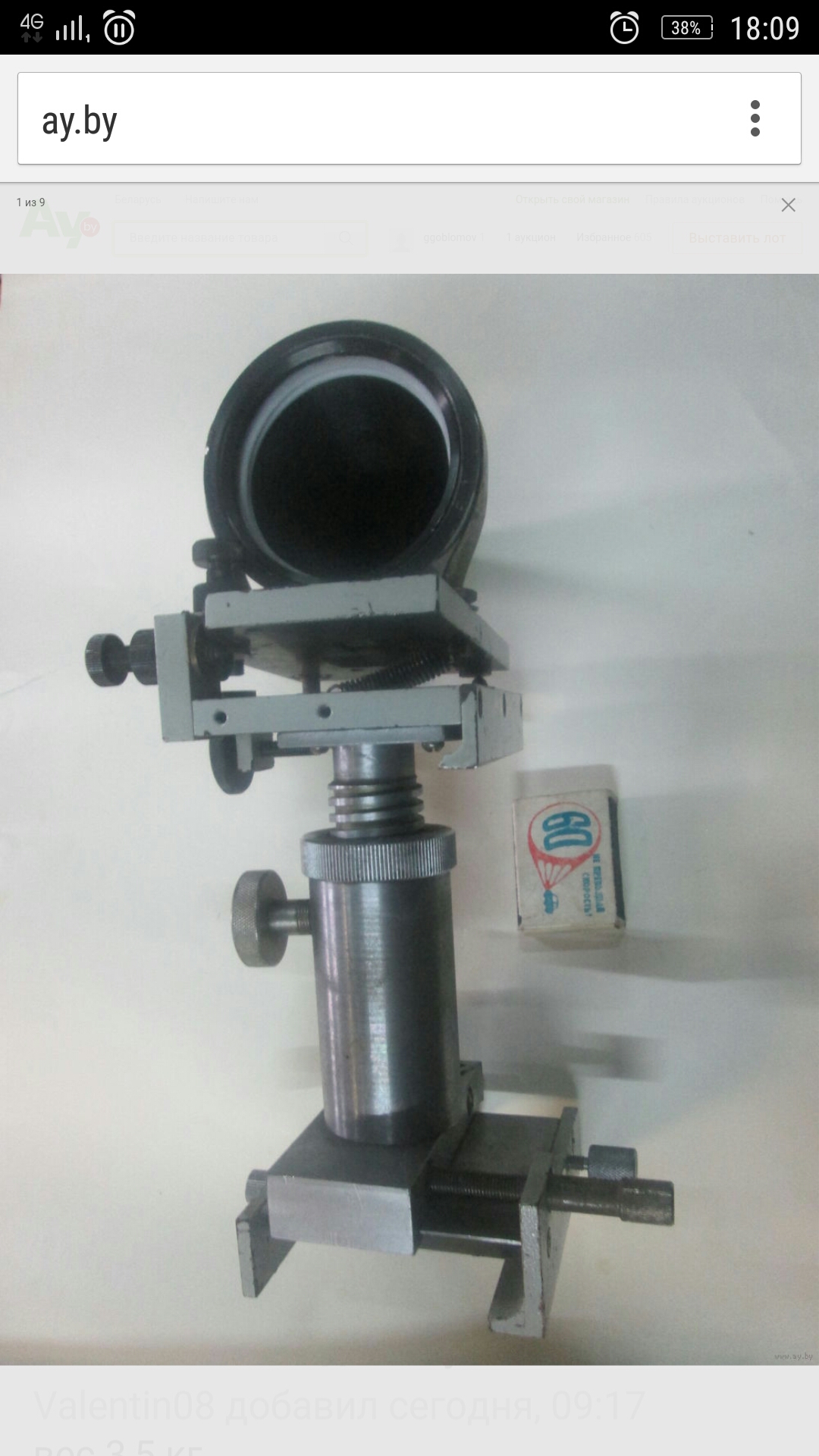

Сильно не ругайте, вот подумал, может пригодится кому-то из мастеровитых,уж очень железо интересное увидел...
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

Вложения

[Жлобинчанин]

Парни, продублирую здесь информацию, может кому и пригодится.
20 декабря в обед зашел на свою страничку в вк и в ленте обратил внимание на рекламку гипермаркета 21век.
За пару месяцев до этого я занялся пристальным изучением ассортимента китайских сверлильных станков с целью прикупить что-то для снижения нагрузки на старичка 2м112. Главным критерием было наличие км2. В своем городе посмотреть и пощупать сверлилки удалось только в магазе ОМА (я не рекламирую, а делюсь подробной информацией). Из того что мне подходило был только один станок Werker zj4116.
Почитал/посмотрел отзывы - примерно то же что и продукция ижсмеха в мире пневматики.
Ну так вот, думаю не секрет что реклама на сайтах отслеживает истории запросов в браузере и постоянно подсовывает нам именно то что мы ищим.
Здесь получилось так же. И на рекламке я увидел что цена на тот станок очень сильно снижена. Благо было достаточно свободного времени. Я созвонился с оператором магазина, постарался выпытать все ли я правильно понял и есть ли подвох. Заказал товар с оплатой наличными курьеру.
Ну и вот, 26 декабря я стал счастливым обладателем.
Все по честному, ни какого подвоха. Правда та акция длилась всего несколько часов. Вечером цена в рекламках все еще была низкой, а на самом сайте уже обычной.
Реальные фотки станка добавлю в январе (я сейчас не дома).
Вот как-то так.

[Жлобинчанин]

Ну в общем, немного попользовал станок, поделюсь опытом. Самое первое что портит впечатление - это конечно же люфты и зазоры. Болтается обсолютно всё. Для моих колхозных задач терпимо, но доделывать всё равно буду. Биение на патроне вроди 4 десятки, а может и больше. Давно мерял, не помню. Патрон попался плохой. Есть получше, но нет хвостовика. Заказал у китайцев, но посылку уже аж 3 недели даже отправить не могут. Пишут что пандемия. С сверлилкой использую тиски кs125. Поудобнее чем те что шли с станком, но всё равно такое же гавно. Нужно допиливать и допиливат. Всё вроди как должно быть заточено под работу с мелкими свёрлами, но из-за диких люфтов даже сверла ф5мм при глубине равной или большей диаметру ломаются (вибрация станка). Я дрелью более тонкие сверла меньше ломаю чем этот станок.
Сверлил ф10мм в пластине 20мм так дырка нихрена не круглая получилась. Правда там деталь была раза в 2 тяжелее самого станка, и лежала неудобно.
Более толстыми сверлами сверлить если чесно то сцыкотно. Ну может быть до 13мм. Хотя км2 вроди позволяет до 22мм. Всё дело в очень тонком хвостовике пиноли (сейчас нет возможности сфоткать). Там 6и пазовый вал диаметром (тоже не померял)... Ну вроди около 10мм. Мне кажется, если сверло закусит, обрежет этот хвост нахрен. Не думаю что там вундер сталь какая.
Короче, промежуточный итог пока такой. За ту цену что мне достался (не исключено что каму из Вас тоже фартанет) - нормально. Если за ту цену что осенью его везде торговали (>200$) то лучше подсобирать на 2м112. Да дорогой, но даже ушатанный покрепче этого китаёзы.
По мощности сказать пока ничего не могу. Всё время стоит самая пониженная скорость. Силёнок хватает. Греется-негреется - как то не посмотрел.

Вложения

[Жлобинчанин]

По сверлилке новые дополнения:

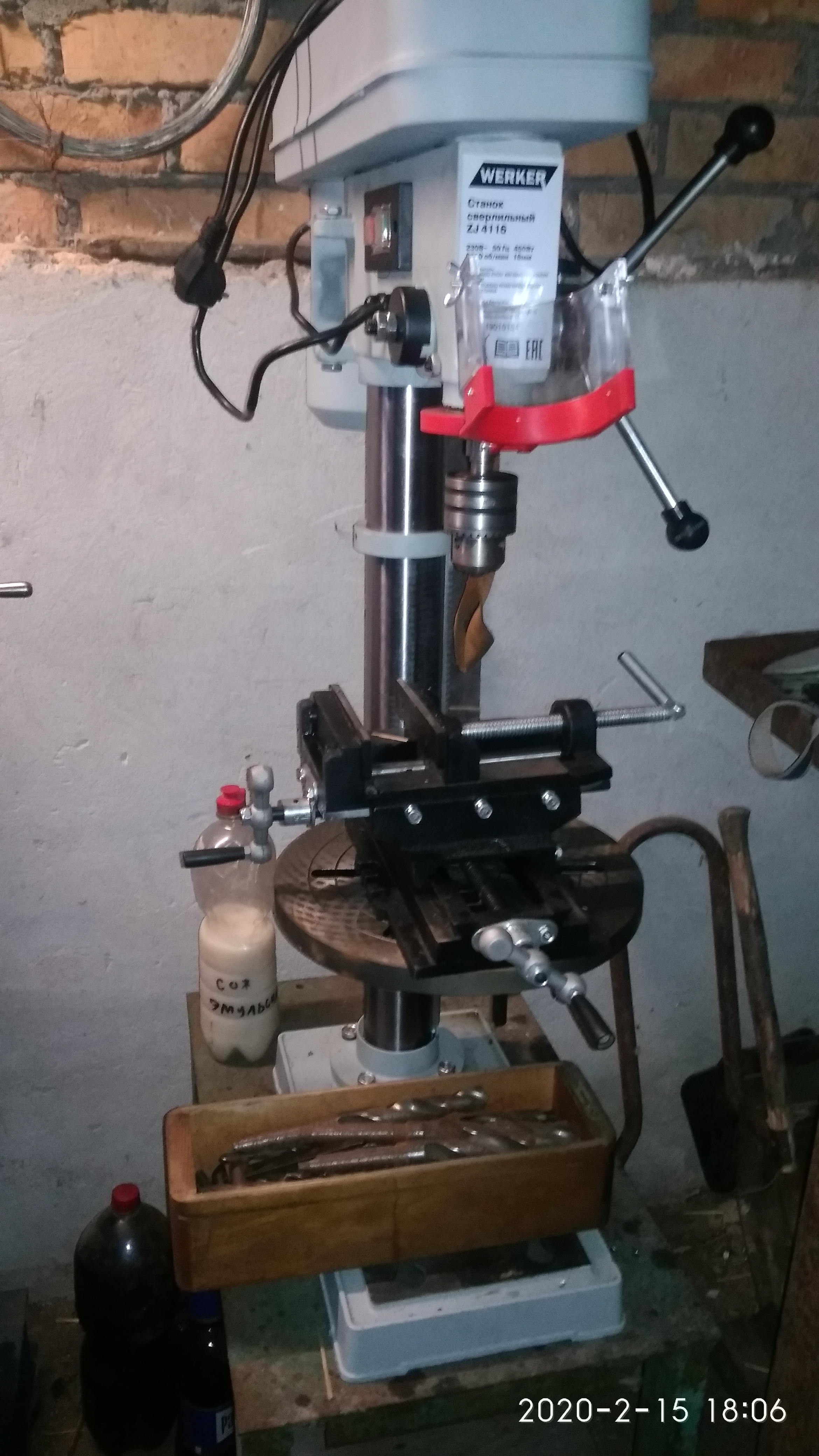

Делали тут с корешем кран самодельный, пришлось довольно большие дырки сверлить. Самое большее сверло что смог найти под км2 оказалось 22.5мм. В принципе оно и нужно нам было. Неспеша, потихоньку, с эмульсией (обратите внимание на бутылку с светлой жидкостью возле станка) и божьей помощью всё удачно просверлилось.
Толщина пластин 8-10мм.

Вложения

[wladimirmozyr]

Может кто в курсе, шестерни гитары с тв6 на тв4 подходят?

[Дед_Пихто]

Может кто в курсе, шестерни гитары с тв6 на тв4 подходят?

не морочься - сделай электрогитару.
там еще и прочих плюсов кроме резьб - "с запасом".

[wladimirmozyr]

Может кто в курсе, шестерни гитары с тв6 на тв4 подходят?

не морочься - сделай электрогитару.
там еще и прочих плюсов кроме резьб - "с запасом".

Если бы станок был мой то подумал бы, а так нужно знать подходят ли шестерни. Тв4 режет вроде шаг 1мм и 1,25мм, а тв6 1,5мм и 2мм поэтом и интересно при замене шестерни изменится ли шаг на тв4

[Жлобинчанин]

Может кто в курсе, шестерни гитары с тв6 на тв4 подходят?

не морочься - сделай электрогитару.
там еще и прочих плюсов кроме резьб - "с запасом".

Если бы станок был мой то подумал бы, а так нужно знать подходят ли шестерни. Тв4 режет вроде шаг 1мм и 1,25мм, а тв6 1,5мм и 2мм поэтом и интересно при замене шестерни изменится ли шаг на тв4

Тв6 по заводу режет только 0.8, 1.0 и 1.25
Модули шестерен тв4 и тв6 идентичны. Кол-во зубьев в шестернях одинаковые. Могут отличаться посадочные диаметры.
На куфаре раньше висела объявка о продаже допшестерен. Но сейчас что-то не видел.

Электрогитара штука классная, но я только с теорией еле-еле разобрался. На практике, такой проект без опыта и знаний может растянуться на неопределенный срок и фиг знает во сколько это по итогу станет.

[wladimirmozyr]

Может кто в курсе, шестерни гитары с тв6 на тв4 подходят?

не морочься - сделай электрогитару.
там еще и прочих плюсов кроме резьб - "с запасом".

Если бы станок был мой то подумал бы, а так нужно знать подходят ли шестерни. Тв4 режет вроде шаг 1мм и 1,25мм, а тв6 1,5мм и 2мм поэтом и интересно при замене шестерни изменится ли шаг на тв4

Тв6 по заводу режет только 0.8, 1.0 и 1.25
Модули шестерен тв4 и тв6 идентичны. Кол-во зубьев в шестернях одинаковые. Могут отличаться посадочные диаметры.
На куфаре раньше висела объявка о продаже допшестерен. Но сейчас что-то не видел.

Электрогитара штука классная, но я только с теорией еле-еле разобрался. На практике, такой проект без опыта и знаний может растянуться на неопределенный срок и фиг знает во сколько это по итогу станет.

Вова привет. Лично проверял на тв6 при вращении патрона на один оборот с включеной коробкой подач на резьбу шаг 2, суппорт перемещается на 2мм

Вложения

[Жлобинчанин]

У меня тоже тв6. По идее от тв4 он отличается наличием защитной автоматики.
Завтра сниму крышку, попробую зубья посчитать.
Ещё, как вариант, может у некоторых станков в комплект шли доп шестерни. Там и гитара к этому распологает. Но я ни разу не слышал про заводские сменные шестерни. Да и такую табличку тоже впервые вижу.
Мне попадались только современные тюнигкомплекты.

[wladimirmozyr]

Может у кого есть КОРПУС коробки подач тв 4-6, без шестерен и валов

Вложения

[wladimirmozyr]

Есть малая прадольная от тв-6, без ресцедержатель интересен обмен на комплектующие для РСР или обмен на деньги

[mitya.miron]

Задняя бабка от ТВШ-3 нужна, может есть у кого не нужная

[wladimirmozyr]

Есть малая прадольная от тв-6, без ресцедержатель интересен обмен на комплектующие для РСР или обмен на деньги

Добавлю фото:

Вложения

[wladimirmozyr]

Есть малая прадольная от тв-6, без ресцедержатель интересен обмен на комплектующие для РСР или обмен на деньги

Добавлю фото:

Не актуально
