Стол для стрельбы- конструкции, чертежи, материалы

[алкоголик]

Я делал без лекала портным мелом сразу по уголку, по чертежу. А угол ножек у тебя получился?
Зы. Так может и Владу сделаешь?
Зы.Зы. При массовом производстве шаблоны делать надо.

[116aavl]

Угол ножек получился и в этих и в прошлом, ну хоть будут еще 2 стола в пневматическом сообществе. А то ездил когда последний раз на пострелушки - то по очереди пулять приходилось.

[116aavl]

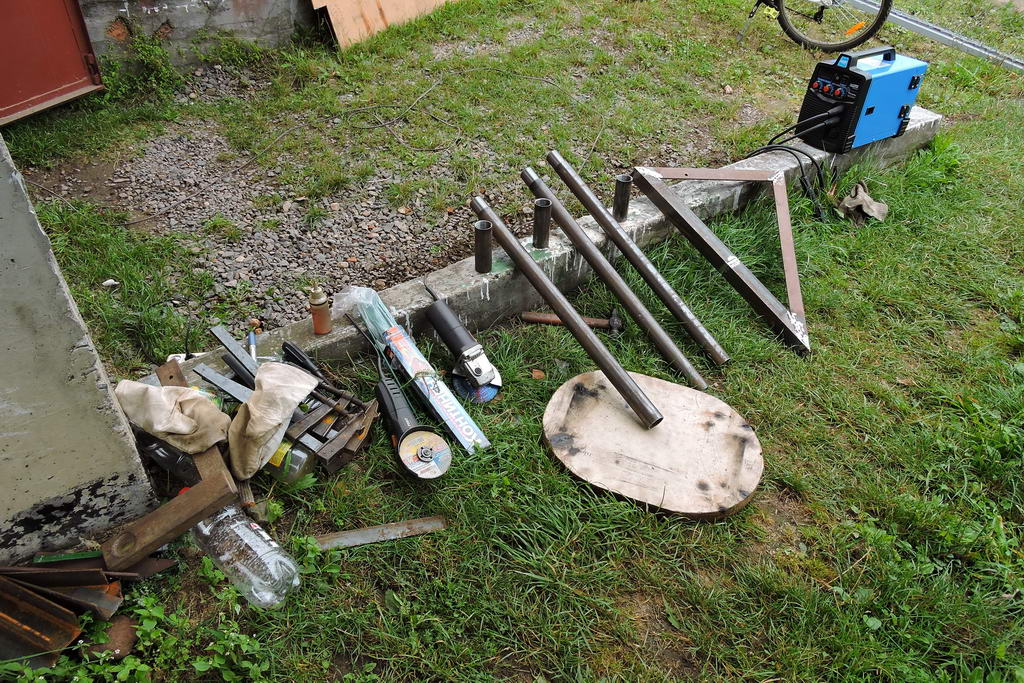

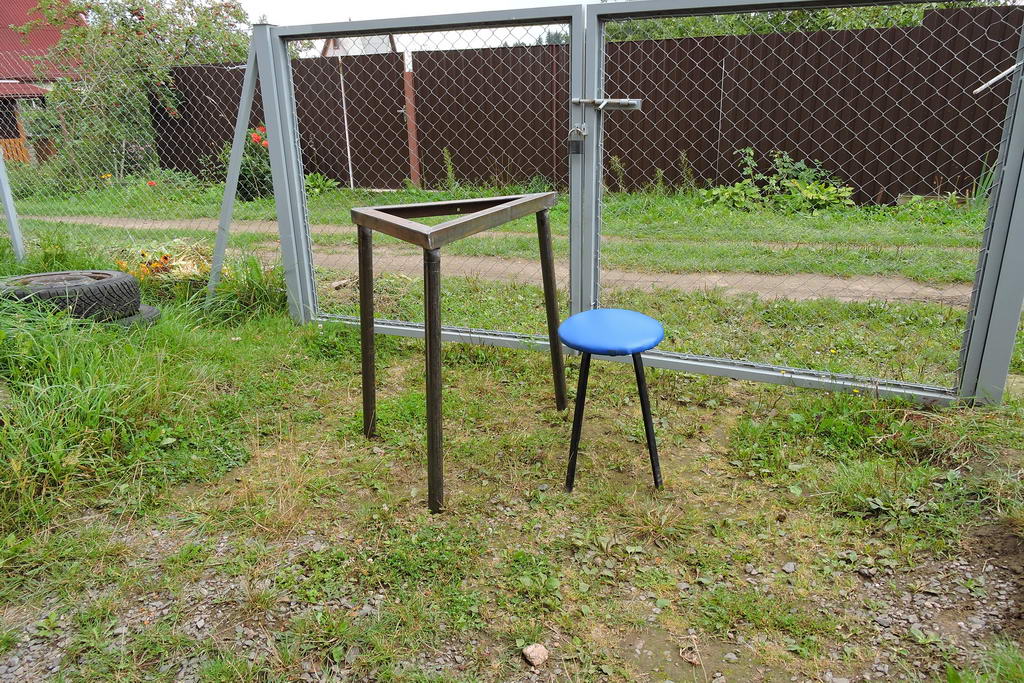

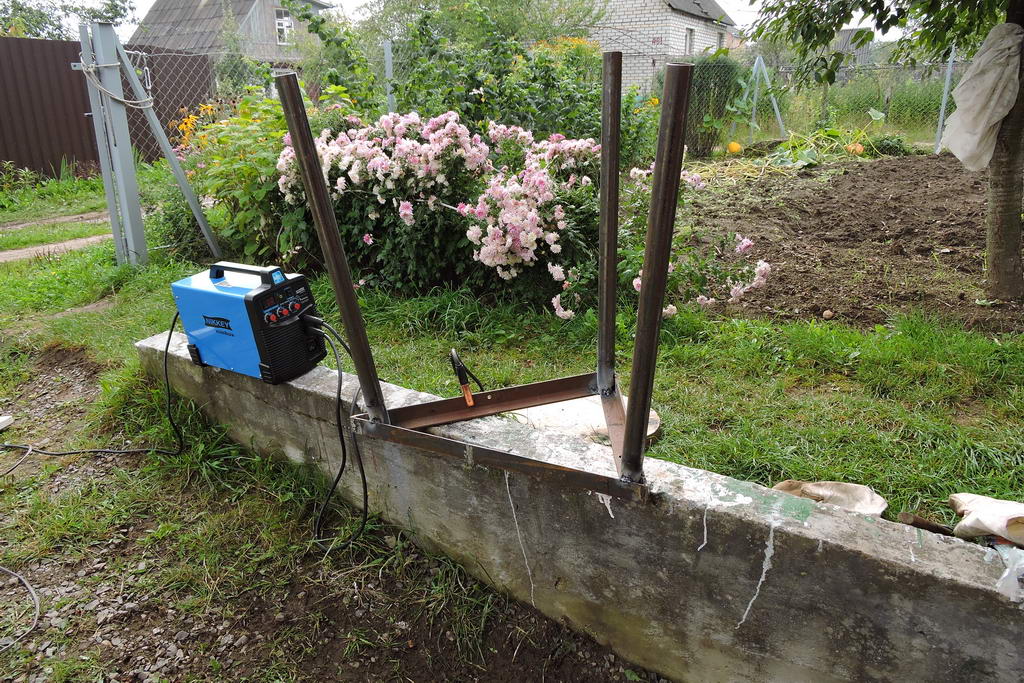

Мебельная фабрика продолжила сегодня работу . 2 предыдущих стола ушли к DARKROOM и ABONENT, ждем их фотоотчет.

[kizei]

Ещё бы пятаки на ножки с низу приварить чтобы не проваливался.

[Darkroom]

Ещё бы пятаки на ножки с низу приварить чтобы не проваливался.

Уже над этим работаю,или просто заварить по диаметру,или выточить полусферой.Не знаю ,что и придумать,а народ как посоветует??????

[giz]

Полусферой не точи - будет ёрзать. Или конус, или цилиндр. Тупой конус (45 градусов, 90 градусов при вершине) самый оптимальный, имхо.

[116aavl]

Ещё бы пятаки на ножки с низу приварить чтобы не проваливался.

И что делать тогда если на местности горка, или мишень ниже или выше, чем настройки упора позволяют видеть?
Пятаки и зглушки в трубы как мне кажется нужны для установки в помещении на полу, а на улице возможность заглубить ноги в землю - это только плюс.

[pivovar]

А если использовать готовые мебельные ноги и регулировка есть? Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.ноги%20для%20стола%20металлические&noreask=1&pos=23&lr=155&rpt=simage&pin=1

[oxotneg]

Рекомендую обратить внимание на решение данной прблемы в треноге теодолита.

[kizei]

Ещё бы пятаки на ножки с низу приварить чтобы не проваливался.

И что делать тогда если на местности горка, или мишень ниже или выше, чем настройки упора позволяют видеть?
Пятаки и зглушки в трубы как мне кажется нужны для установки в помещении на полу, а на улице возможность заглубить ноги в землю - это только плюс.

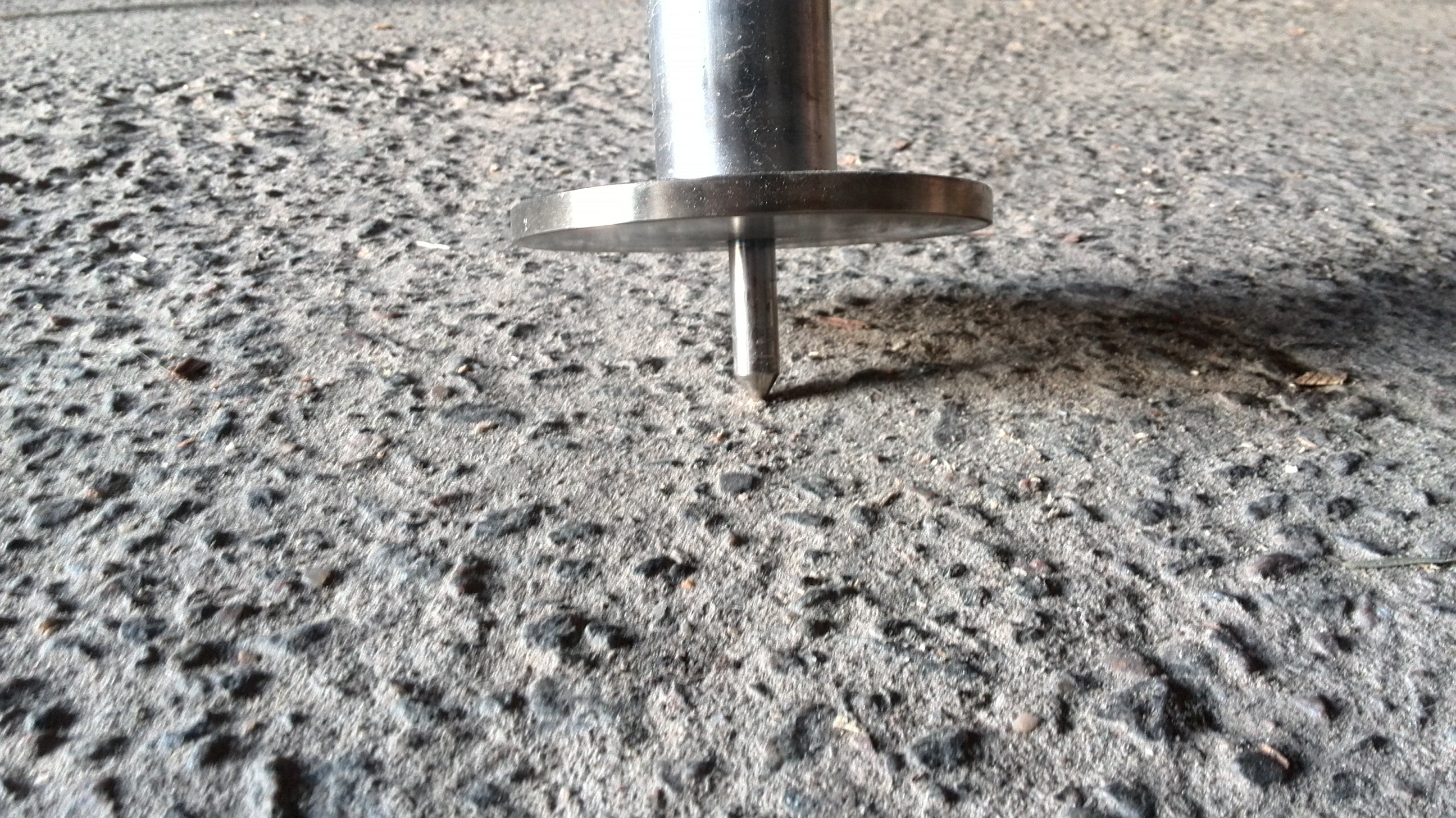

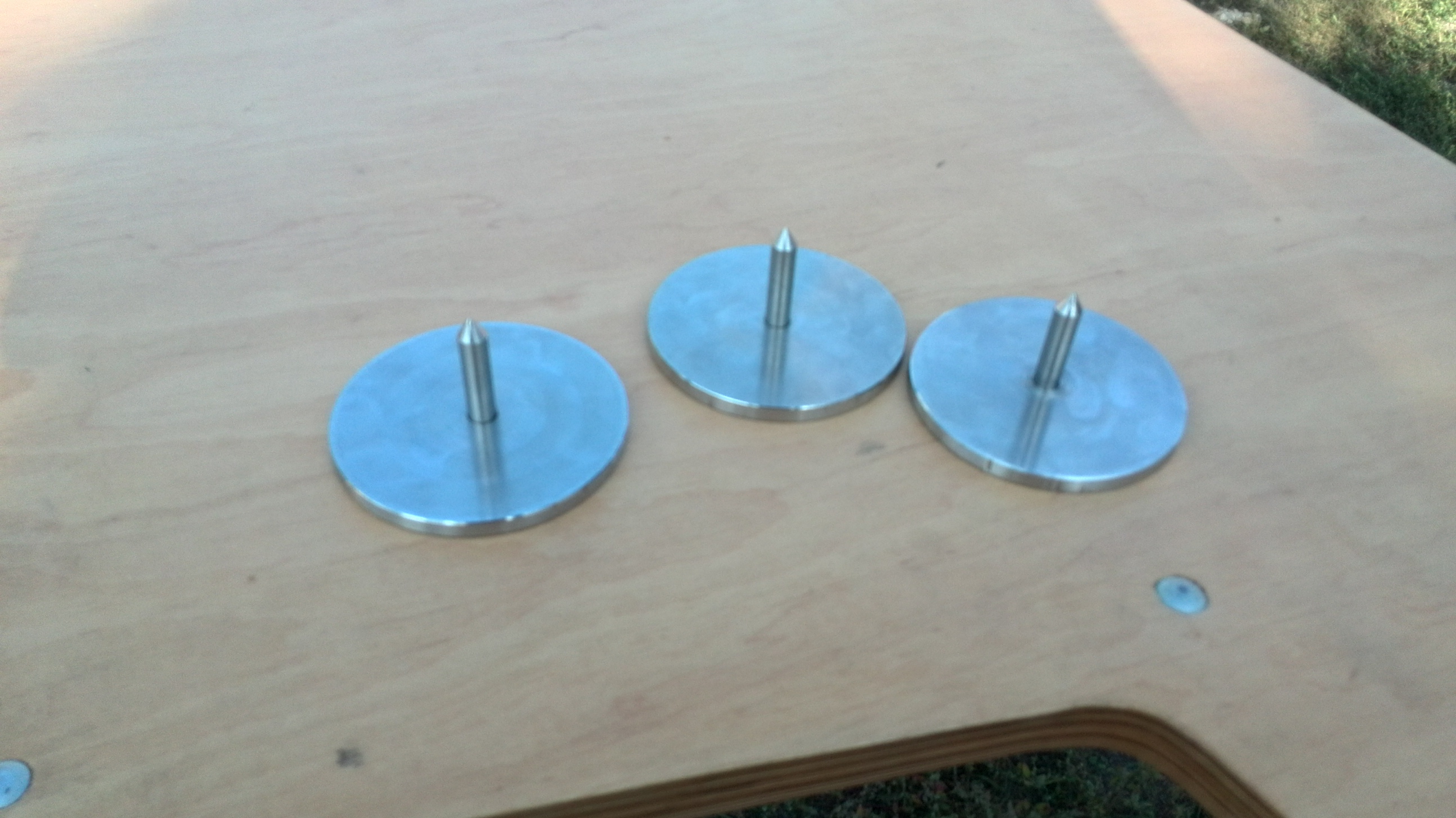

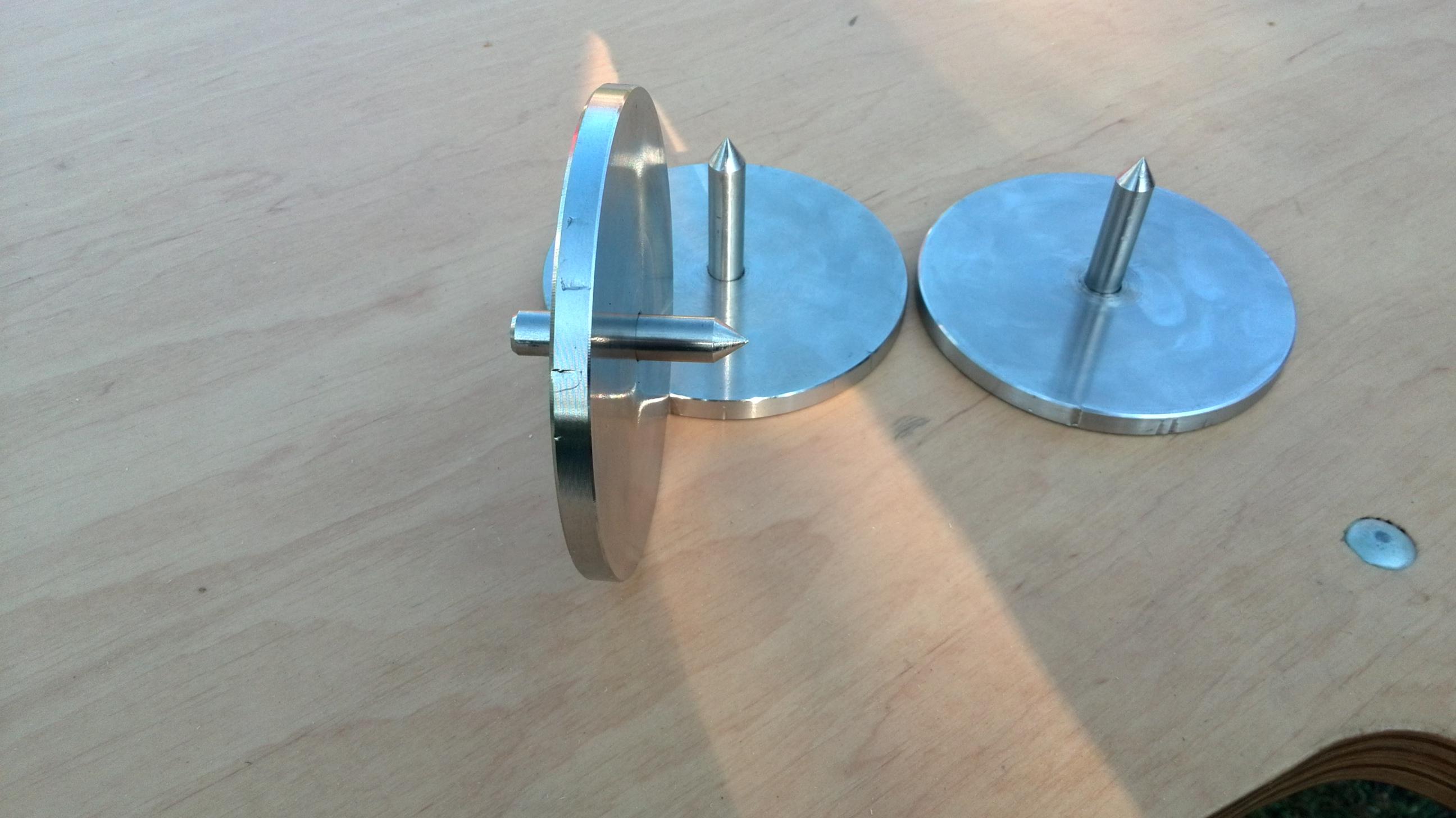

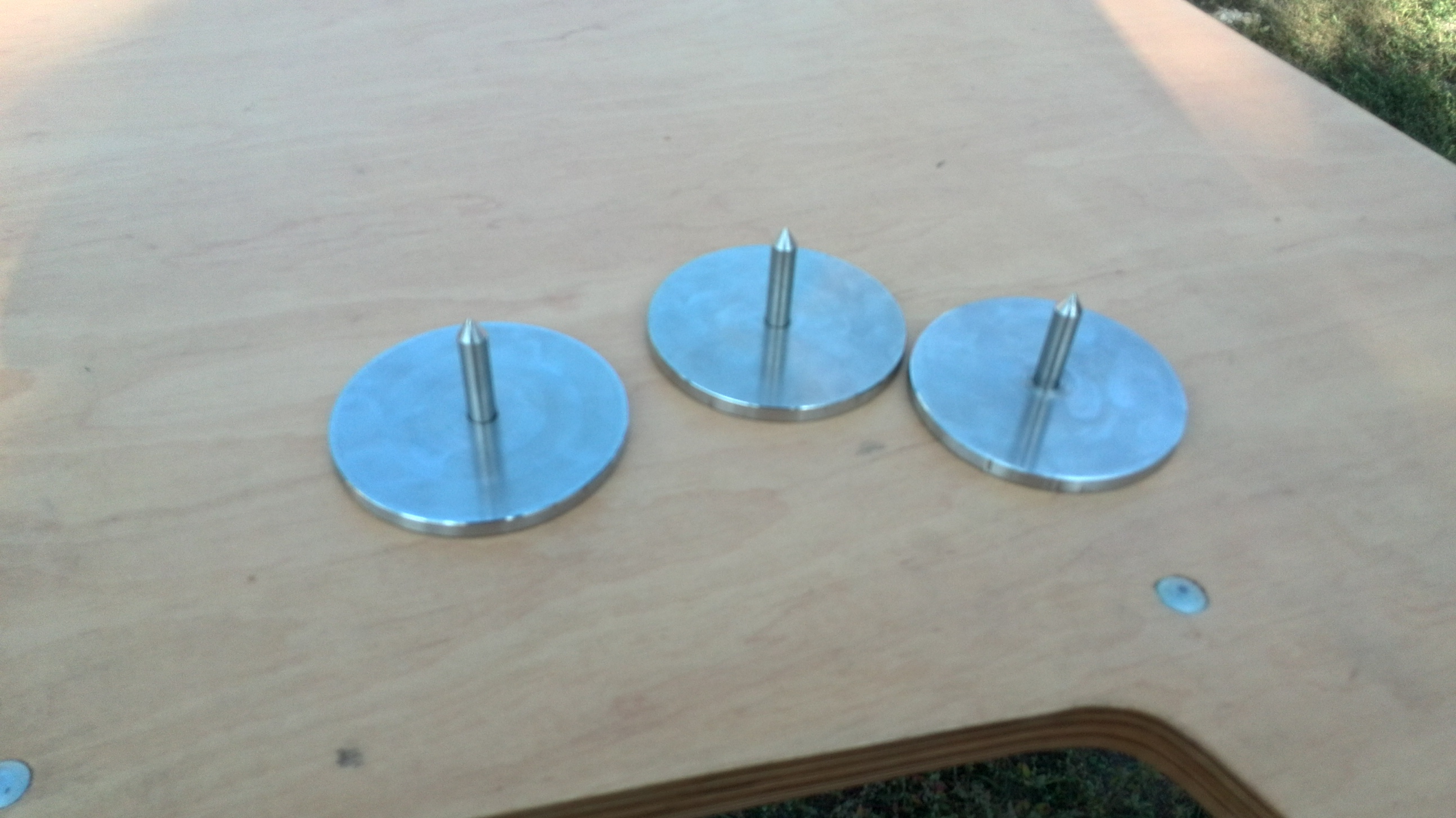

Я себе выточил. Диаметр 100.Если ножка регулируется по 10см то думаю проблем не должно быть.

Вложения

[kizei]

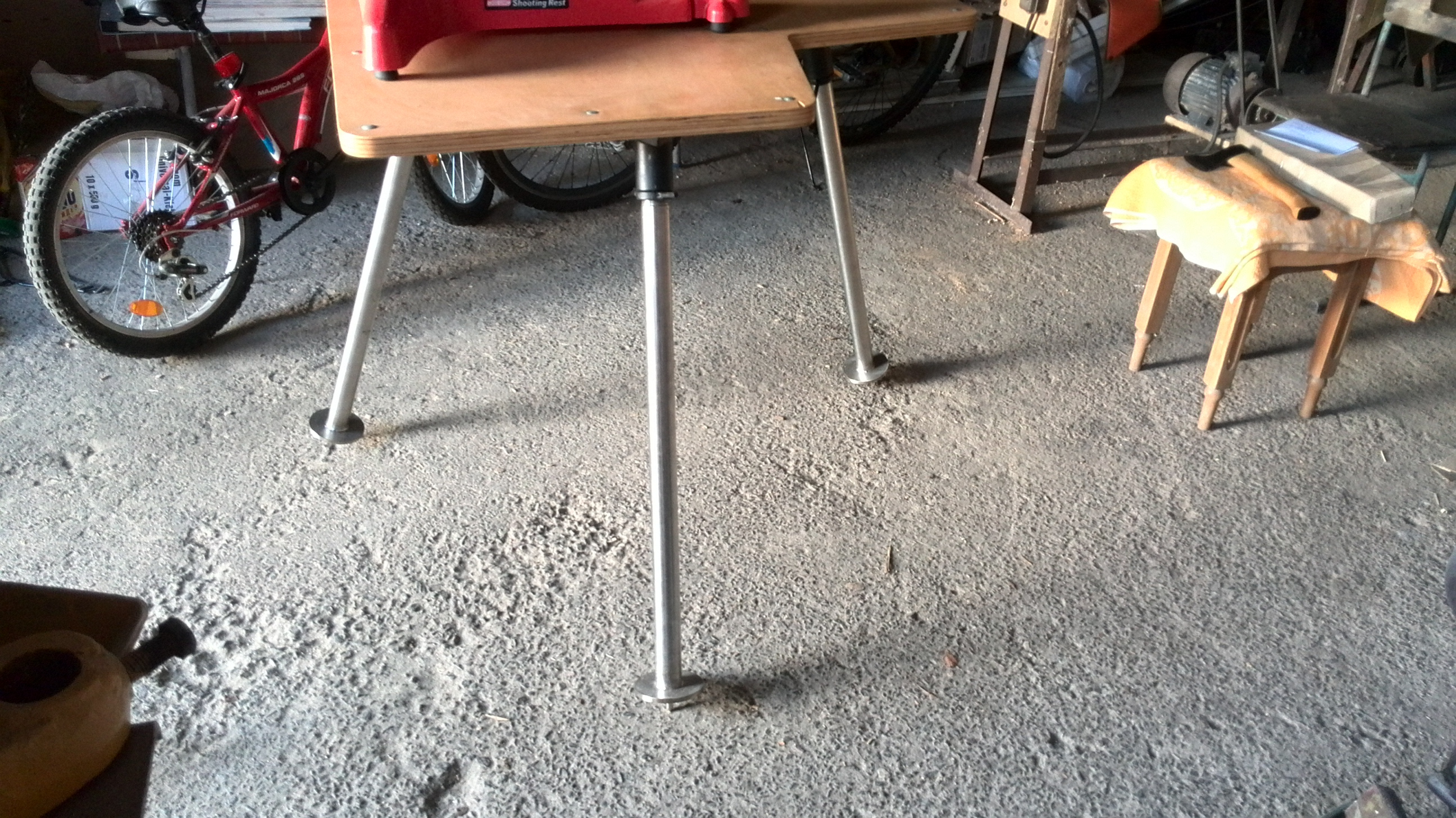

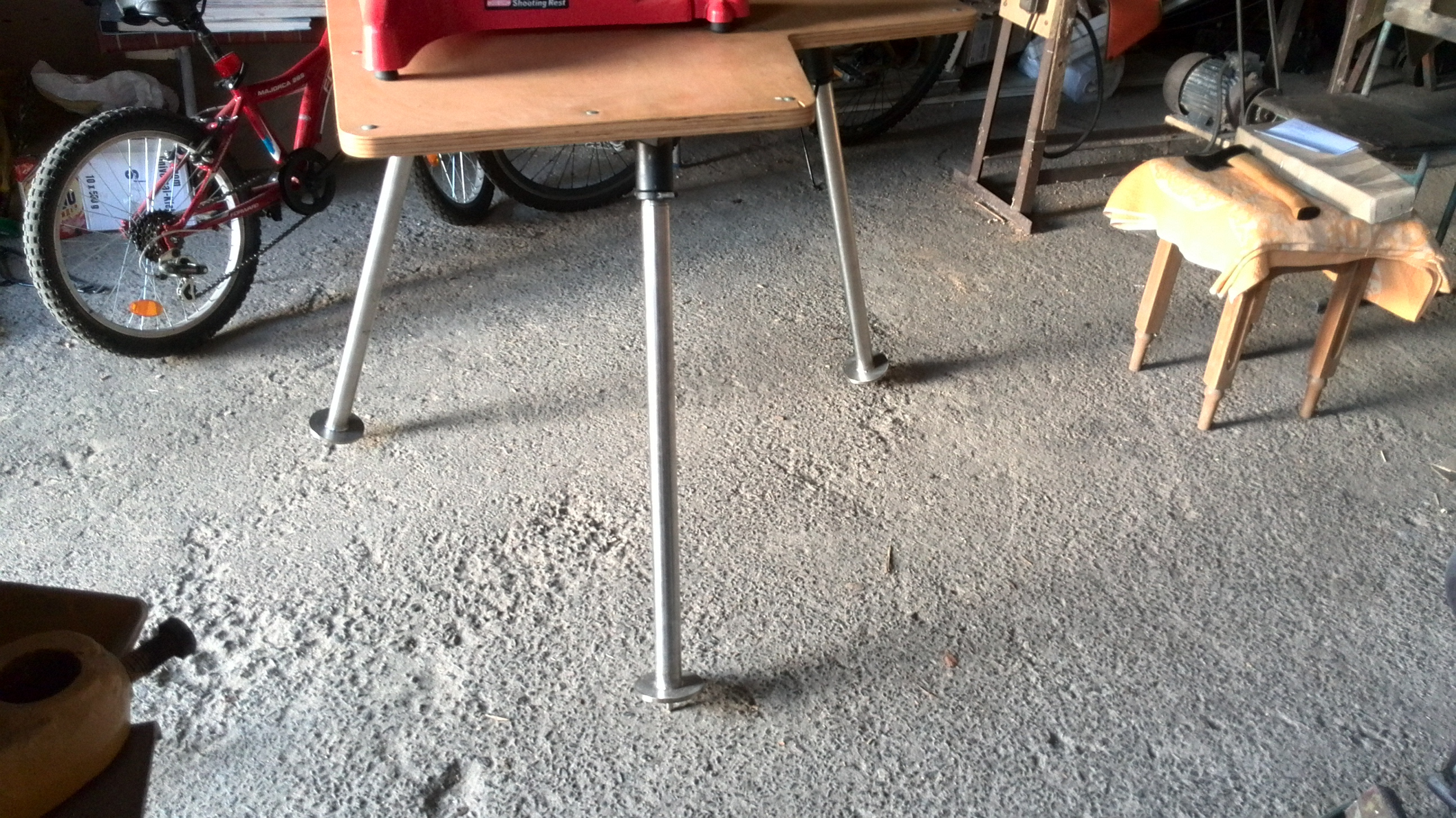

Приварил патаки.
На мягком грунте на оборот не будет в землю входить.

Вложения

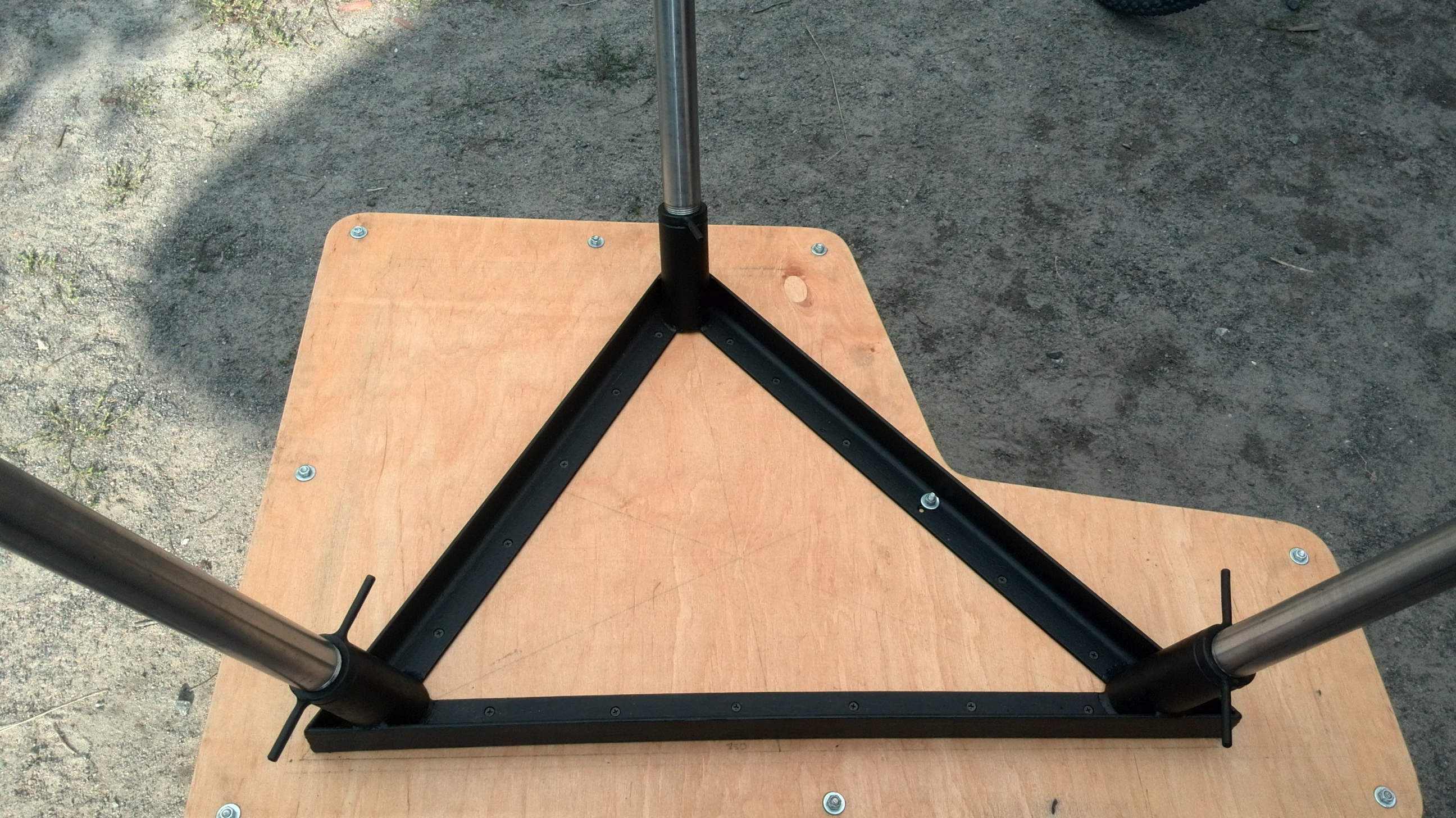

Вид стола с низу.

[116aavl]

kizei

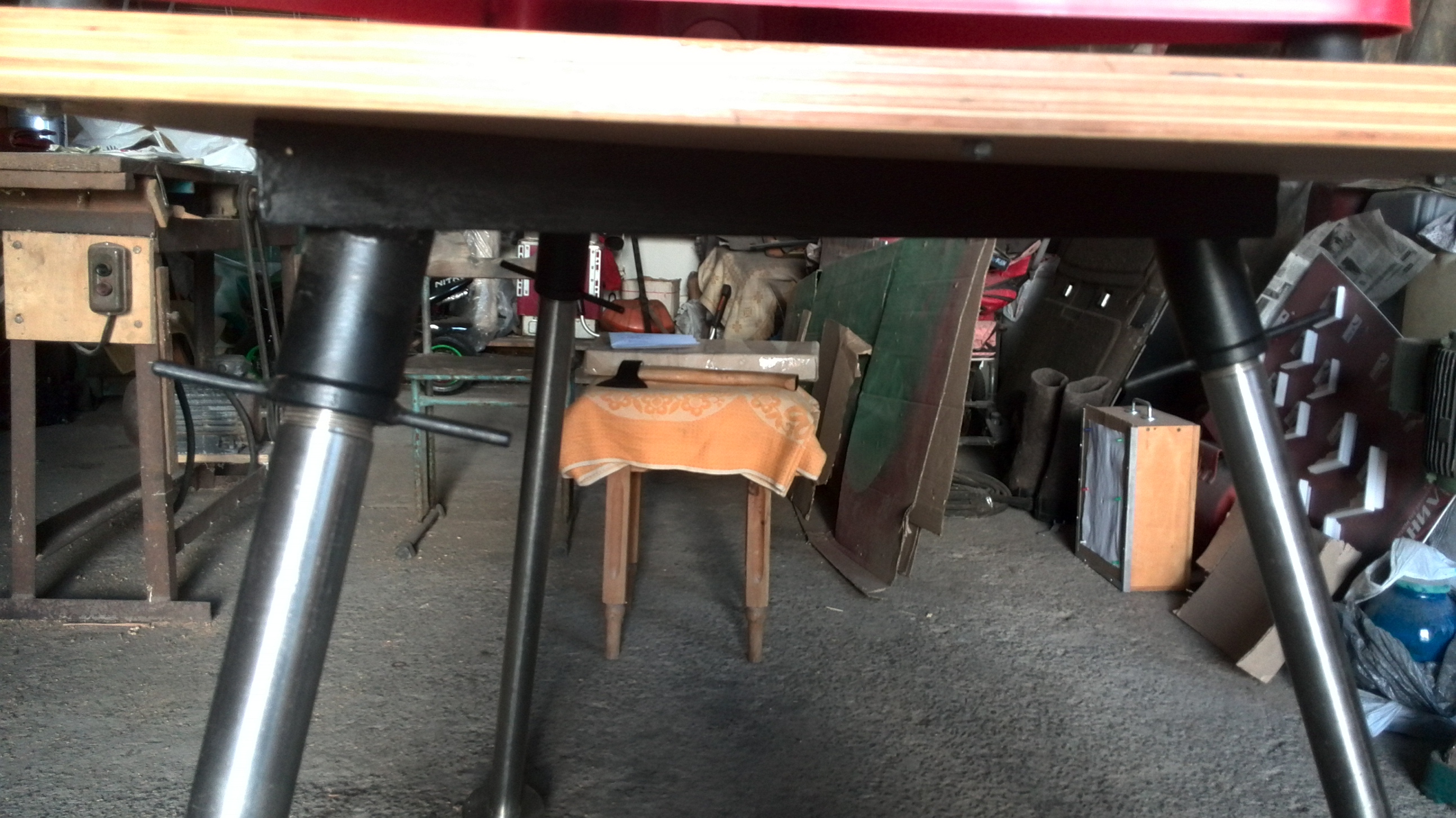

а это на ногах в области резьбы заделаны какието штуки типа контрогаек ? неужели в них надобность была или они для регулировки ?

[kizei]

kizei
а это на ногах в области резьбы заделаны какието штуки типа контрогаек ? неужели в них надобность была или они для регулировки ?

На ножках резбы по 13см и если выкручивать почти до конца то ножка будет немного болтатся резба то всеравно немного прослаблена, а так контрогайкой зажимается мёртво.

Вложения

[116aavl]

У меня в первом столе сантиметра 3 резьбы, а в последних 3-х моделях сантиметров 6 . Закручивание ног - это отдельный спорт . И без контрогаек не вывернуть даже с маслом не приложив хорошее усилие. Вот подумываю круглые пятки для похода в тир из капролона в ноги точнуть, а то трубами линолеум еще попортим там.

[kizei]

Я когда резал резбы мне сказали "ты шо дурак песок попадет не закрутишь или не выкрутишь" по этому просил чтобы прослабили. А насчет линолиума нужно маленькие пятаки из фанеры под центр.
