PCP строение, пневматика накачанная воздухом, общая информац

[алкоголик]

Внешний диаметр до 10 мм. калибр 4,5.Мне там немного не понятен процесс зарядки и почему может у них давление отличаться друг от друга, это из статей.В идеале конечно хотелось бы покрутить в руках этот картридж и посмотреть что да как и сделать устройство для закачки скажем сразу 6-10 картриджей.

[ce3am]

Внешний диаметр до 10 мм. калибр 4,5. не понятен процесс зарядки и почему может у них давление отличаться друг от друга, как сделать устройство для закачки скажем сразу 6-10 картриджей.

ну давай по порядку сразу заправить можно и 6 и 10 катриджей
ты когданить видел как заправляется по штоку газовая пружина ?
но вот про катриджи надо подумать долго и посчитать немножко
1 диаметр проходного отверстия для воздуха из катриджа к примеру 3,0 мм (устроит?)
сталбыть толщина стенки 1 мм (или чуть меньше 0,8(-))итого цлиндр 4,5 мм чтоб пульку разу в катридж сувать
(чтоб под юбку дуло)
хорошо...
потом так расчёты с обоснованиями (пригодятся)
если диаметр проходного сечения 3 мм сталбыть площади проходного сечения 3,14*3*3/4= 7 мм квадратных
в клапоне 654-го три дырки (считаю это правильным) итого 7/3=2,3333 т.е. площадь каждой дырдочки из 3-х
тепереча sqrt(2,333/3.14)*2=1,8 (диаметр дырдочки одной из 3-х) , о заметим что надо учесть размер штока по которому стучать ... ну пусть 2 мм , итого понадобится около 8 мм пруток из которого точить этот самый шток ну пусть чуть меньше
7 мм полмилиметра как раз чтоб в капралон воткнуться теперь прикинь что к площади перекрытой диаметром 7 мм надо добавить площадь проходного сечения "перепуска" =46 мм квадратных отсюда вычислим диаметр отверстия в котором клапон бегает получим 7,61 итого округлим до ближайшего размера сверла 7,7-7,8 мм
учитывая твои запросы относительно диаметра катриджа "10 мм" прикинем толщину стенки получим 1,1 мм ну навроде подходит...
теперь про обьёмы поговорим:
объём ввд посчитаеш сам учтя длинну катриджа и вычеш из длинны : резьбу м8х1спреди, объём резинок и шайбочки,
подпирающей пружинки , капралона или фторопласта и самого клапона ... получиш что-то навроде 1-2 см кубических
если такой объём тебя устроит , и какой либо специалист сможет сделать 6-10 таких катриджей (не про любив размеры)
то далее я тебе расскажу про проблемы : проблема первая и самая важная заправляя по шоку(ну собственно забросив в резик и закачав в туда 150 - 200 атм ) получиш разбежку в 5-10 атм из-за разбежки резинок уплотнений как любой заправочный клапон даёт разбежку в показаниях , а в добавок , прочти пост про постановку пули на нарезы, должен понять сам , не всё так гладко , если понадобится чертёж показать токарю , то с тя
но более чем уверен, что пошлют тя токаря и по матушке и по батюшке за такие детальки и в таком количестве
ибо по моим прикидкам на изготовление одного такого катриджа из 3-х деталей корпус , сам клапон , и пробка уйдёт больше чем полсмены , а оставшаяся сборка , 2 резинки,пружинка и шайба капралона - фторопластаотнимет часа 3 твоего времени, на каждый катридж. итог по моим скромным подсчётам такая радость выливается в 40$ за штуку
материалы используемые при расчётах сталь с последующей закалкой (на штоке)и сталь без закалки, но с хим оксом на корпусе и пробке.(всё щё есть желание?)

[116aavl]

ce3am

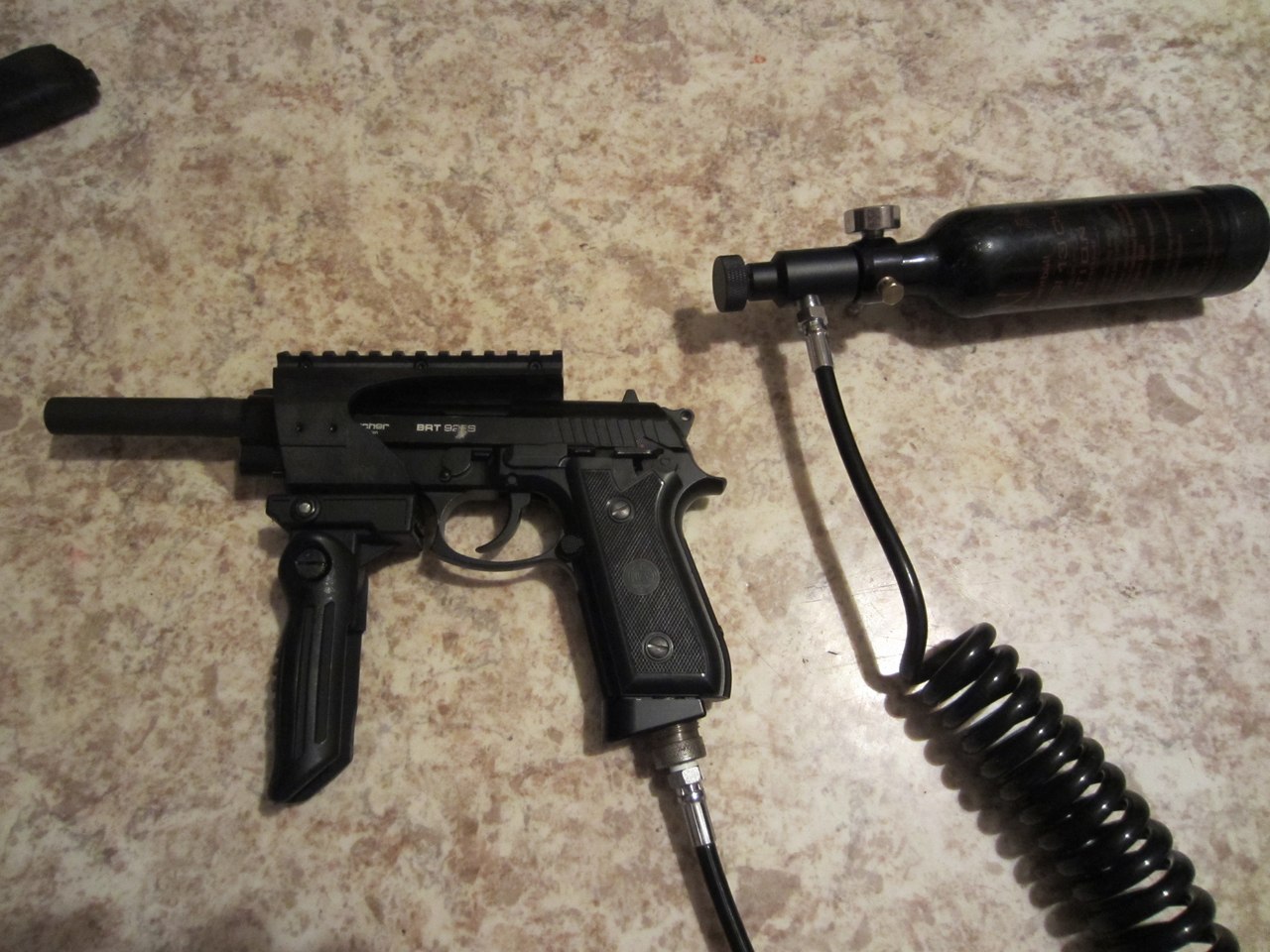

как всё сложно, может лучше так ?

[ce3am]

а ты револьверы видел с проставками под фальш патроны 9 мм ? про это алкоголик и спрашивал, но знаю к примеру что есть к примеру тт на жевело , и там как раз проставка латунная повторяет форму патрона 9 мм понимаеш куда мысля клонится ?

[алкоголик]

Аутентичность , мать её за ногу +стрельба с более-менее нормальной скоростью. ce3am твой пост уже 2 раза перечитал, думаю что не предел. Буду вникать в это дело.

[116aavl]

Аутентичность , мать её за ногу +стрельба с более-менее нормальной скоростью. ce3am твой пост уже 2 раза перечитал, думаю что не предел. Буду вникать в это дело.

Сколько ж туда кубиков воздуха поместится ? тогда уж лучше мини-резик, аля 12 грамовый балончик. И кстати у Gletcher сейчас револьверы Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум. в индексе пошли ( с нарезной дудкой под пулю), а не B (лысый ствол под шар) как раньше. и тоже через фальш-патроны заряжаются. Вот это уже лучше в плане стрельба\аутентичность.

[ce3am]

Буду вникать в это дело.

Скрытый текст. Необходимо зарегистрироваться.

[116aavl]

ce3am
а какое рабочее давление у этой штучки ? явно для 200 атмосфер мелковата она

[ce3am]

ce3am
явно для 200 атмосфер мелковата она

ну да мелковата , но я тут прикинул ... и если сделать не 3 а 4 дырочки , и не на 1,7 а на 1,5 мм
то вполне можно увеличить прочность до 150 - 180 атм
только вот загвоздка ... у мну получилось 0,5 кубика максимум , но тут опять такое дело ... что по расчёту , пульку толкнёт не 20 а 30 кгсилы и на коротком стволике можно будет получить ... , а собственно вот история такая , как-то в детстве у меня была "поваренная книга анархиста" , хранил я её на ноуте , и когда на работе об этом узнали , кипишу было немерянно , посему ввиду того , повторюсь , что рассказываю про азы , и теорию , а применять ли знания на практике это собсвенно самостоятельное решение каждого индивидуума
ps некоторые размеры проё... описки сознательные, проверять опытным путём безсмысленно
pps как редактировать старые сообщения?

[garik-gun]

pps как редактировать старые сообщения?

На форуме есть такой прикол, как ограничение по времени на возможность редактировать свои сообщения.
p.s. попробуй обратиться к модератору.

[kevlarBY]

Не все воздушки , заряжаются переламыванием
в некоторые вставляются балончики с газом СО2 ,
а в некоторых видах пневматичесского оружия
используется энергия сжатого воздуха -( предварительная закачка воздухом )PCP
именно сжатого до очень больших давлений
примерно от 100 до 300 атм
на днях поставлю автокад и начну рассказывать про примерное строение воздушек этого типа
большая просьба не выкладывать в тему чертежи (эскизы можно)
аргументирую тем что не все знают сопромат(и я в принципе тоже)
и не хотелось бы чтоб кто-то столкнулся с разрывом деталей под давлением и сослался на кого-то и чьи-то чертежи

ps понимаю что без добавления некоторого факта переделывания воздушек, китования, и самодела не обойтись
иначе тема заглохнет но изначально имею желание описать принципы , потом расчёты , обязательно учесть необходимость опресовки...

а я ещё страха накину

[116aavl]

а мне всегда стрем вызывало, когда народ на крысах из 88 грамовых CO2 балончиков резики пытался делать под заправку воздухом

[алкоголик]

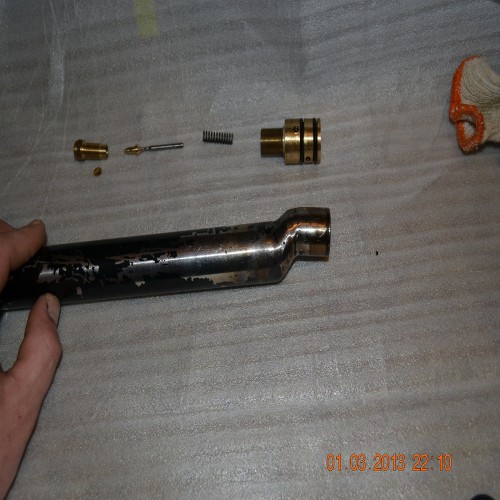

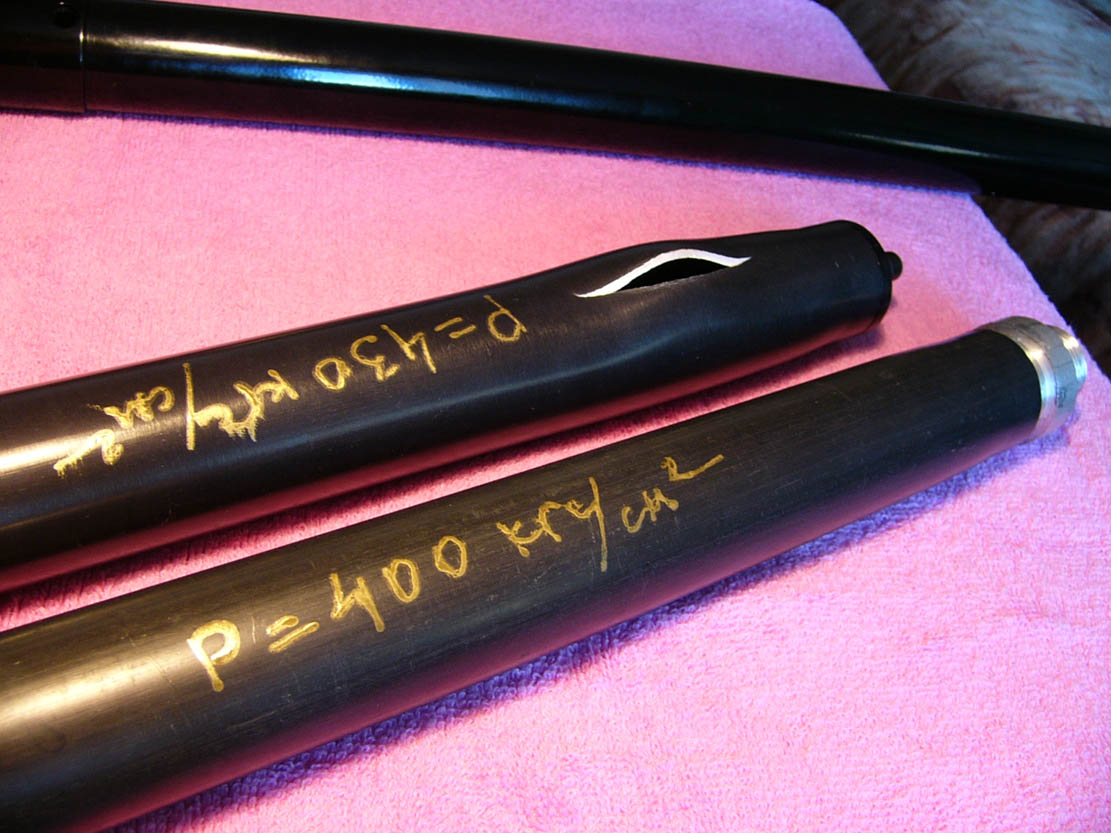

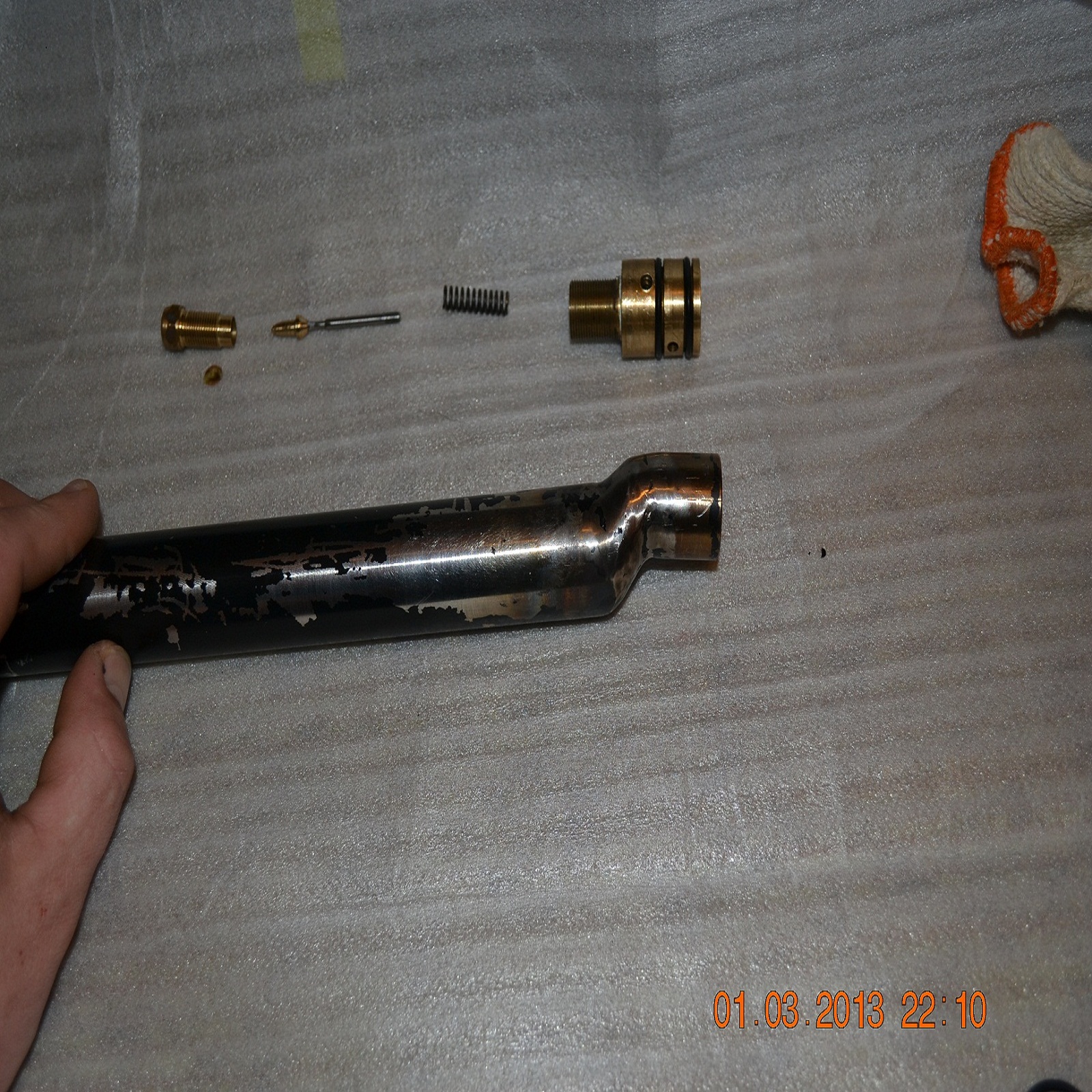

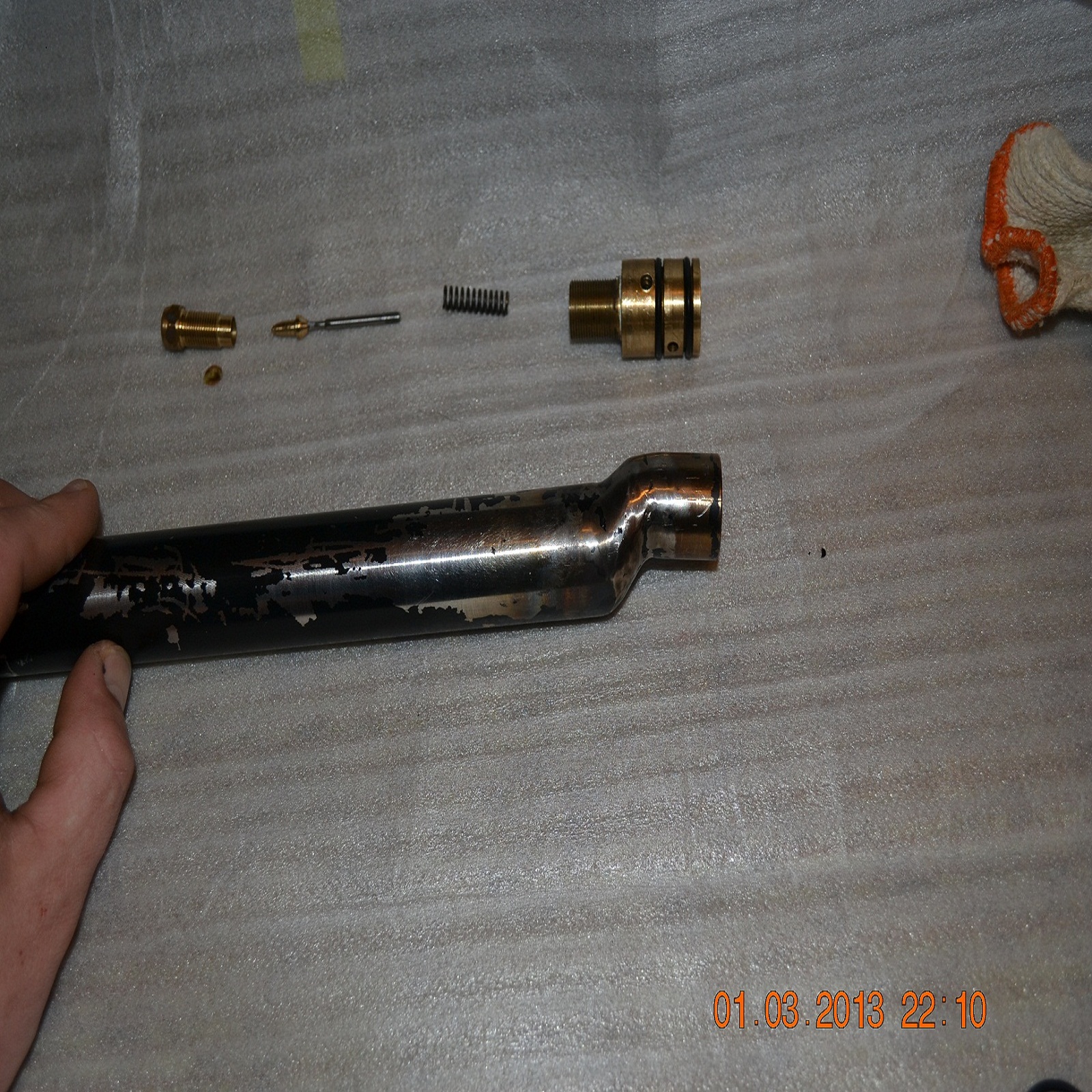

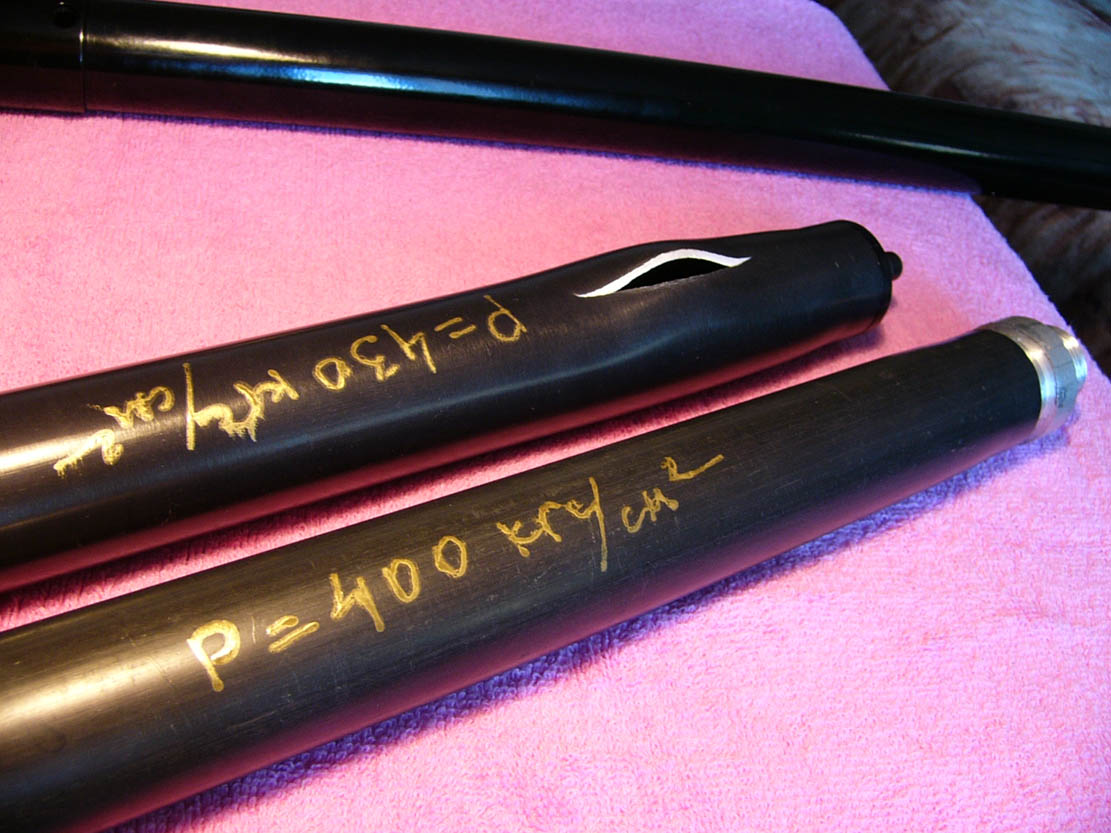

А что это за резики на первом фото? При 430 лопнул? У опрессовщиков были наушники или беруши?

[ppp4]

А что это за резики на первом фото? При 430 лопнул? У опрессовщиков были наушники или беруши?

Прессуют водой, она не сжимается, поэтому ничего страшного не происходит.

[алкоголик]

Что водой знаю, но при таком разрыве! Не знаю, не знаю с каким звуком водичка вытекала.
