Ремонт и АП оптических прицелов (рецепт)

[шахтер]

Добрый вечер.Столкнулся и я с похожей проблемой.Прицел китайский" center-point 3-9х40 стоит на пневматике но почемуто повернулась прицельная сетка по вашему описанию стал разбирать но сталкнулся с проблемой не откручивается декоративное кольцо ну и соответственно невозможно открутить стопорное кольцо.Может посоветуете как справиться с этой проблемой. За ранее благодарен.

[prof3ss0r]

Декоративное кольцо это какое?
Я если честно не помню уже как эти CP разбираются..

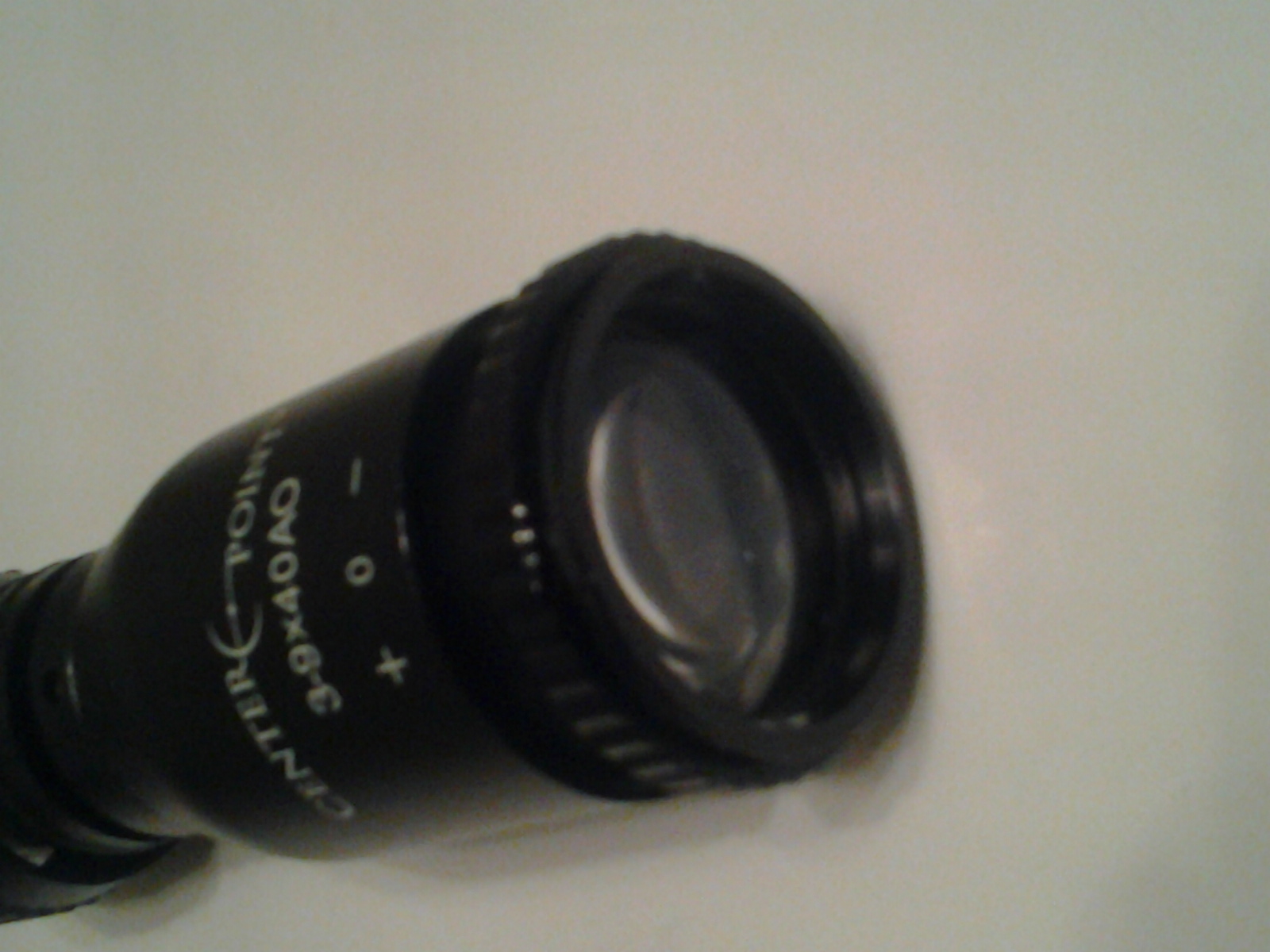

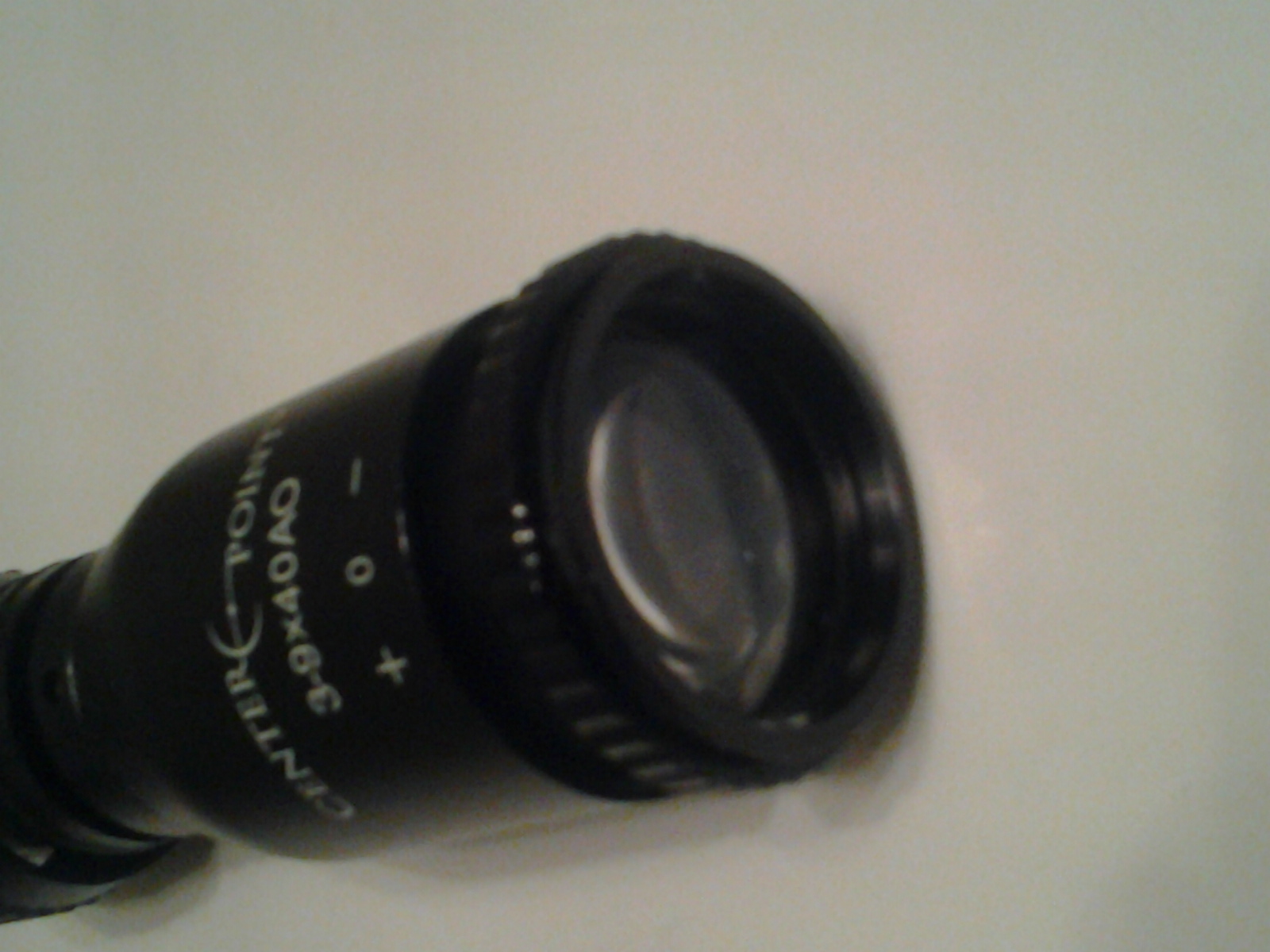

вот окуляр приоткрутился до упора - упирается он либо в винтик внизу, либо в стопорное кольцо в щели под надписью + 0 -
Есть там что?

Ааа.. наверное врубился в чем дело. Декооативное кольцо - это видимо подразумевается крайняя рамка на окуляре, за которую ее крутишь? Она практически никогда не откручивается - даже не стоит пытаться.

Нужно спец ключом изогнутым, или просто плоской отверткой уперевшись в шлиц стопорного кольца постучать по ней, чтобы стронулось стопорное кольцо.
надо осторожно понять куда его "стучать", ибо там может быть левая резьба.

[шахтер]

[quote="prof3ss0r"]Декоративное кольцо это какое?
Я если честно не помню уже как эти CP разбираются..
вот окуляр приоткрутился до упора - упирается он либо в винтик внизу, либо в стопорное кольцо в щели под надписью + 0 -
Есть там что?

Ааа.. наверное врубился в чем дело. Декооативное кольцо - это видимо подразумевается крайняя рамка на окуляре, за которую ее крутишь? Она практически никогда не откручивается - даже не стоит пытаться.

Нужно спец ключом изогнутым, или просто плоской отверткой уперевшись в шлиц стопорного кольца постучать по ней, чтобы стронулось стопорное кольцо.
надо осторожно понять куда его "стучать", ибо там может быть левая резьба.[/quote

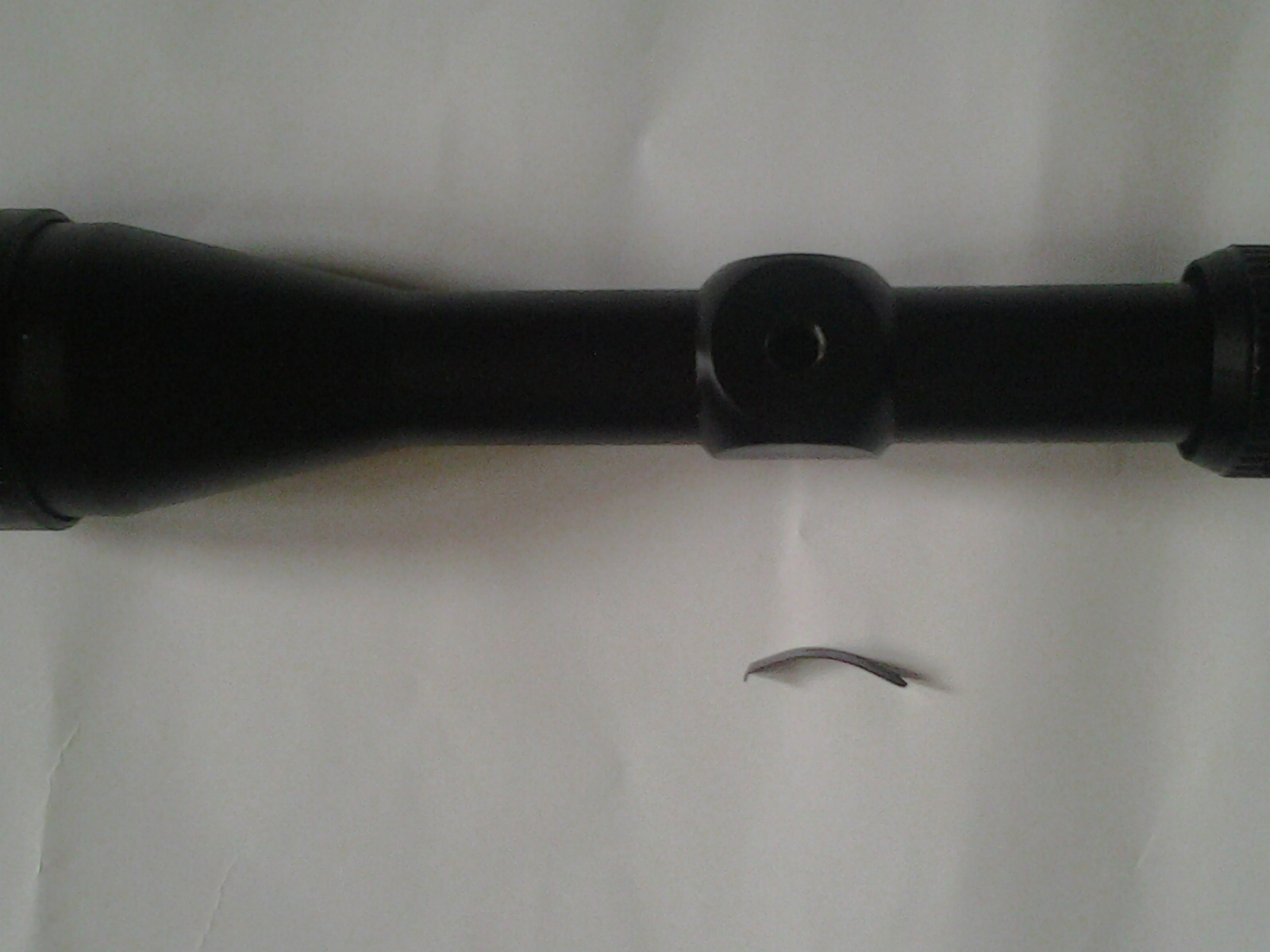

доброго дня. С разборкой благодаря Вам всё получилось теперь возник вопрос по сборке.Куда и какой стороной поставить пружину? при разборке она просто выпала

[foedus]

Еслибы ты написал в ЛС про уровень, спросил, я бы тебе объяеснил, что он был кривой и я принял решение его удалить ибо выровнять было невозможно. Как я и говорил - это был один из пунктов, при устранении косяков производителя. Да и забыл я об этом.
Ты сам то знал что он там должен быть??
Увидел в другом и давай вопить, вместо того, чтобы разобраться в том, почему его там нет.

Согласен. Ты прав, что я поступил не совсем верно. Стоило бы мне написать в личку. Прошу прощения. Погорячился.

[prof3ss0r]

Спасибо. По мужски.

[prof3ss0r]

шахтер
А надо было запомнить как она стояла :) Внутри трубы, в районе "квадратных" площадок под барабаны, если ближе к линзе передней - там есть канавка.
Пружина на одном конце имеет мини изгиб около 90градусов - вот этим изгибом она в канавку проваливается. Тобишь этим изгибом вперед, засовывать пружину со стороны окуляра, пока она не упрется в канавку.
Когда уперлась, нужно акуратно ее сместить так, чтобы она стояла напротив ЦЕНТРА обоих отверстий под барабаны - как бы в середине с противоположной стороны... Ну понимаешь, чтобы одинаково отталкивать трубу на оба поправочника. Это сложно. Будет много падать и не становиться на свое место. Лучше всего использовать длинный пинцет, и намазать ее края густой смазкой, чтоб немного прилипла и не летала по корпусу при малейшем встряхе.
Все - потом просто засовываешь трубу, контролируя в отверстия барабанов, как она зажимает пружину.

[BorisAtkin]

Добрый день как с Вами связаться требуется ремонт прицела липерс лопнула
первая линза мой т80297071179.

[pivovar]

Кто нибудь, китайские калики разбирал? а то у моего не точка, а не понять что. Можно как-то поправить?

[Lostby]

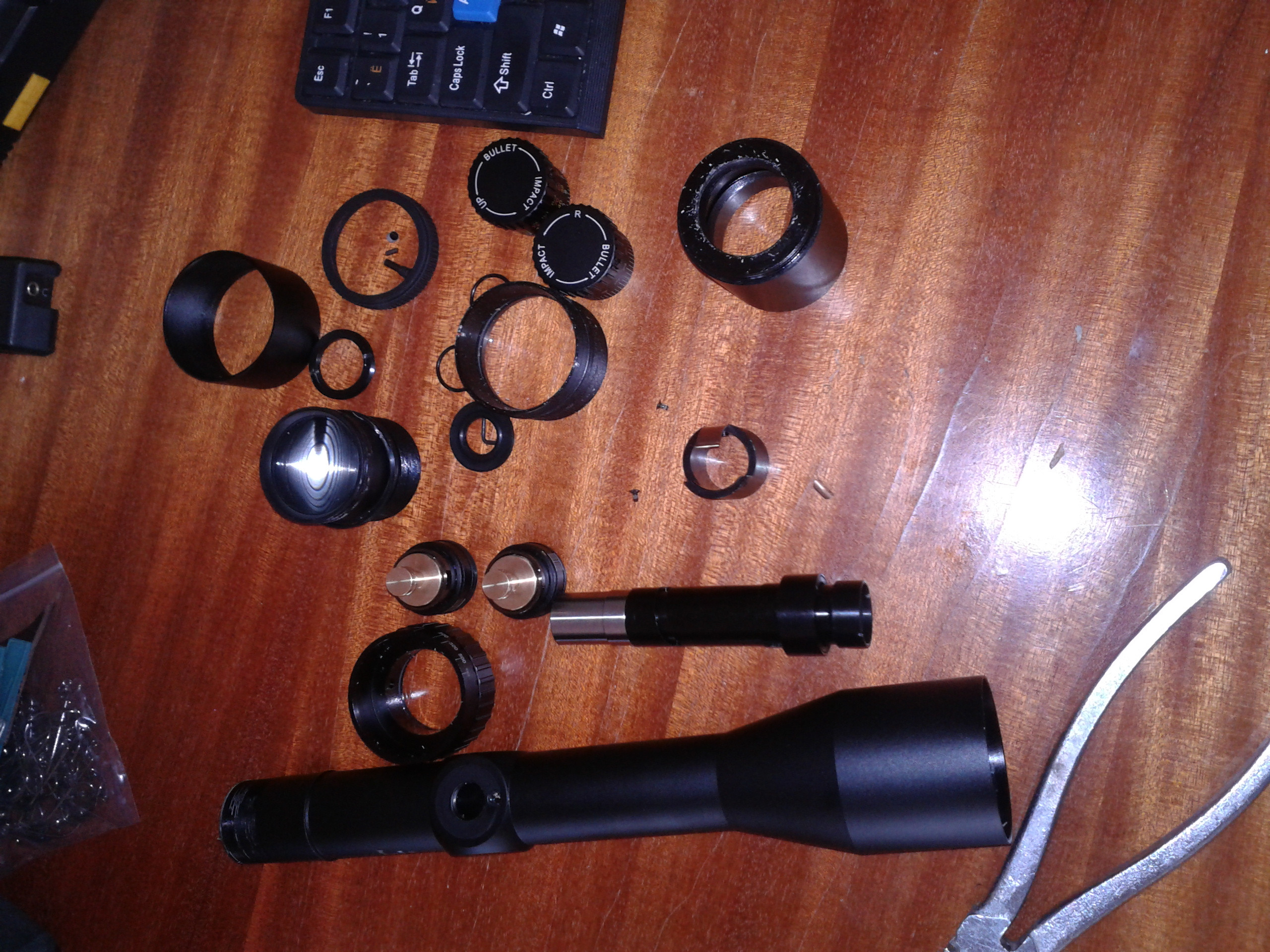

Китайская таска в разобранном виде.
Честно говоря, разбирать ЗАДОЛБАЛСЯ
Абсолютно все резьбы в фиксаторе резьбы, хрен что выкрутишь не нагрев до дымка. Насчет живучести здесь должно быть все ок, мяса в деталях достаточно. Повторюсь, само собой ничего в жизни не открутится, ибо проклеено насмерть.

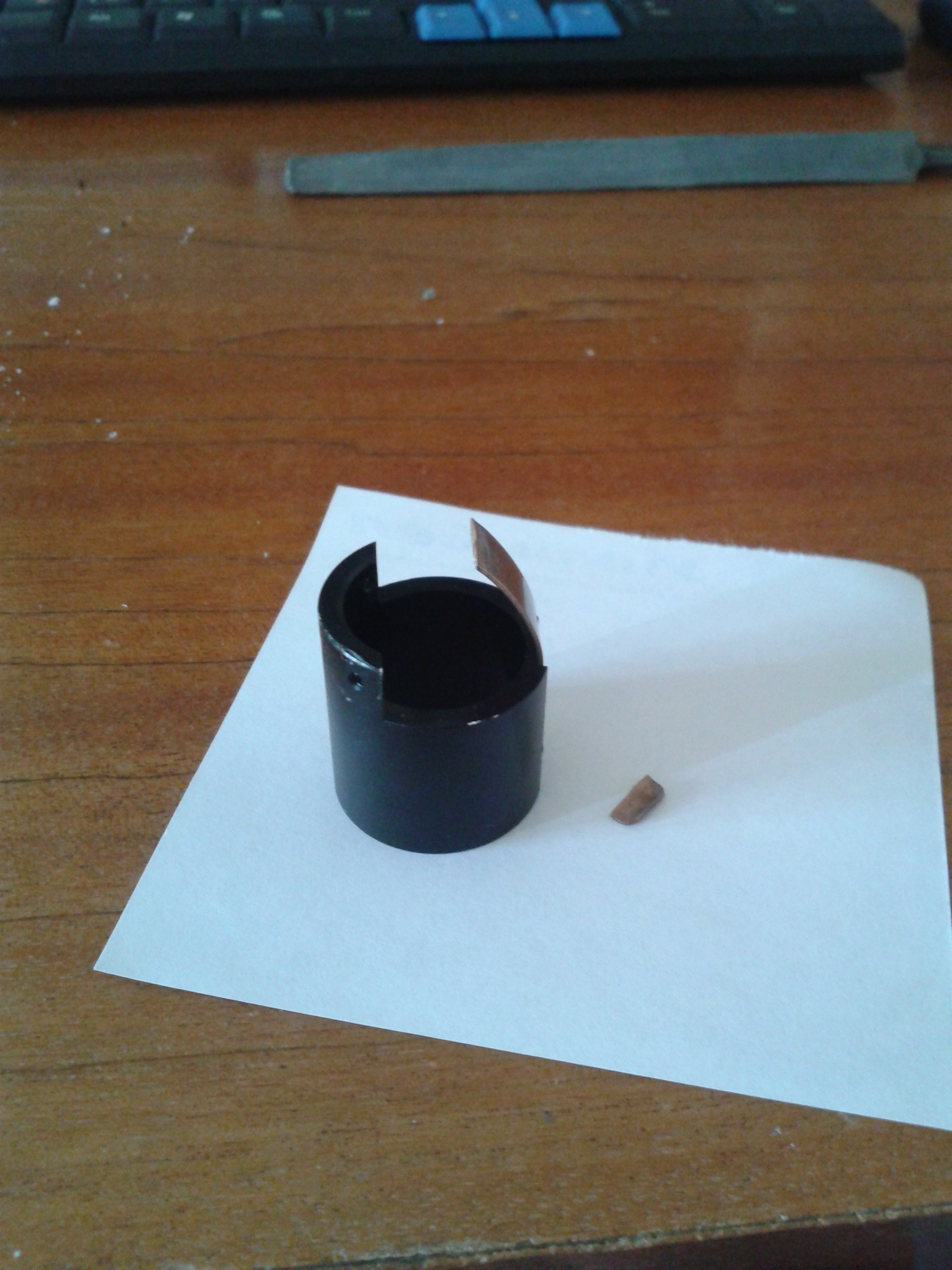

На первом фото видна причина разборки. Такая поломка - исключение скорее, чем правило, т.к. чтобы так сломать надо сильно, с пристрастием вкрутить барабан. До упора и потом еще чуть чуть - до хруста не делайте так При этом работоспособности прицел не лишился, пружина осталась упругой. Достаточно было вынуть обломок, но начав разбирать уже не удержался и сломал все
Собиралось легче, но здорово надоедали остатки фиксатора на резьбах, которые открашивались и падали на линзы.
Вообще, удивлен, что это сделали в Китае. Ожидал увидеть что-то более тонкое и сопливое внутри, с косяками какими-то, блин и собрано и сделано все реально надежно. Самая хлипкая деталь - труба походу, остальное все с мясцом.
з.ы. пыли внутрь все же напустил, придется походу пересобрать, заодно и азотом задуть.

[pivovar]

Китайская таска в разобранном виде.

Первая ласточка ?

[Lostby]

Конечно, сча у всех ломаться начнет, и не только на китайских таксах. Эпидемия, прячьте свои липерсы
Случай гарантийный, владельцу был выдан новый прицел, несмотря на то, что обратился он спустя полгода после покупки, ибо я считаю, что вещь должна быть всячески защищена от рук пользователя и вины пользователя в том, что оно крутилось, а он крутил - нет. Просто будущим поколениям, и не только владельцам этих прицелов: не надо фанатизма. Полностью зажатые барабаны в любом случае плохо для пружины, для любого прицела, ибо нет металла, который бы не садился под нагрузкой.
Причиной выхода из строя была, как я уже говорил, излишняя настойчивость в закручивании барабанов - ну прикинь, полгода работало-работало, роняли, ставили назад и все ок. При нормальной эксплуатацииэта проблема вряд ли повторится, пружинка все же нифига не слабая там.

[ppp4]

Механические повреждения никогда под гарантию не попадали.

[Nawigator]

сравнивал липерсы 7 лет от роду и 2-3, не в пользу новых ....тоже и с Центропоинтом 3*9-40

[andrealuk]

Нужна помощь!!! 3794187 vel

[_dimza_]

Хочу сказать спасибо Профессору!
Благодаря его посту разобрал свой BSA 4-16х40,проблема в смещении прицельной марки( против часовой стрелки) и в сместившейся пружинке напротив блока поправок.Сейчас буду исправлять!
+1
