prof3ss0r, может у тебя где завалялся высокий моноблок под ласту на трубу 25 мм?

Может и есть... надо глянуть - много всего валяется. Если не забуду...

да, сетка ничего весьма.. Кратность? мыльность? 35х40 ты говорил? конкурент комппетишену однако)

Кратность была 40x но надо перемерять, могла измениться +/-5х - я менял две линзы на более светлые и качественные.

Фото на максимальной кратности на 52м, мыла и хрома нет вообще, что меня очень порадовало - такой работе нужен положительный результат иначе можно сильно разозлиться!

Я не говорю, что он конкурент крутым прицелам, просто я выжал из него максимум. Ну а чеб и нет - он разобранный "разломанный" лежал, линзы тоже были - куча объективов было с поврежденной механикой.. Выбор был либо просто выбросить и то и то в мусор (порядок наводил), либо таки выделить денек-два и сделать из этого мусора что-то нормальное (это сэкономит денег).
Вот я и сделал! А БСА, который лежал как замена, теперь продался, и фактически моя работа принесла мне 120$ - нормально!

Сегодня замеряю все его параметры, отстреляю, если все ок - сделаю герметичным и завтра заправлю азотом.

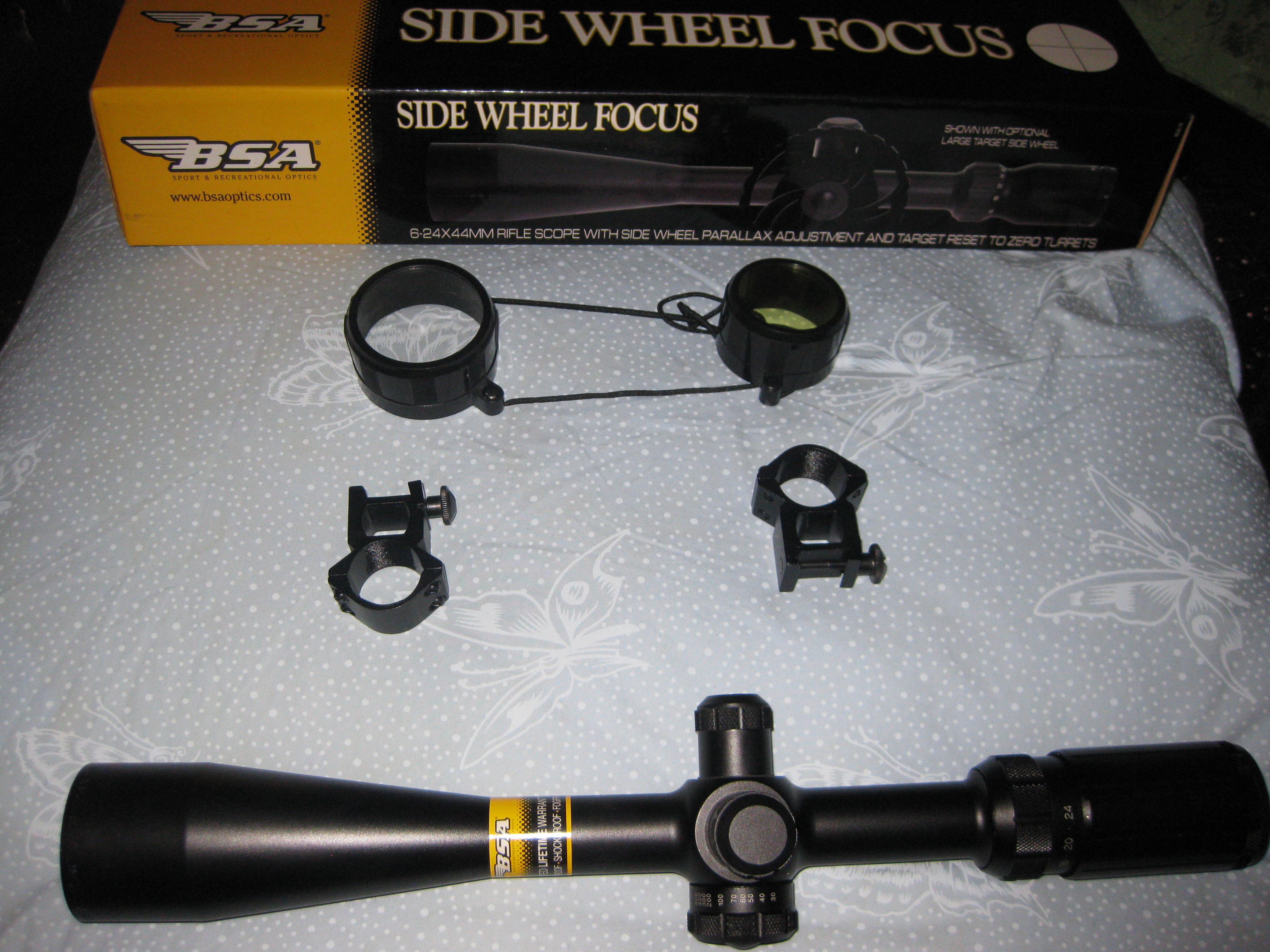

A я таки взял BSA но не 8-32х40(такой был,продал,потом жалел),искал что подобное,чтоб не мылил и на максималке,отстройка боковая корректная чтоб была ,сетка тонкая,и параллакс от 7-9 метров(кстати БСА 8-32х40по этому критерию не подходил),и взял BSA SWF 6-24x44 оказалось именно то что ИСКАЛ!!! и по сетке и отстройка аж от 7м на 24крат(ЖЕСТЬ!!)и корректная, ибарабанчики под колпачками и взял за 130$только в флип крышки переодел ,ОЧ ПОКА ДОВОЛЕН

Вложения

1

[prof3ss0r]

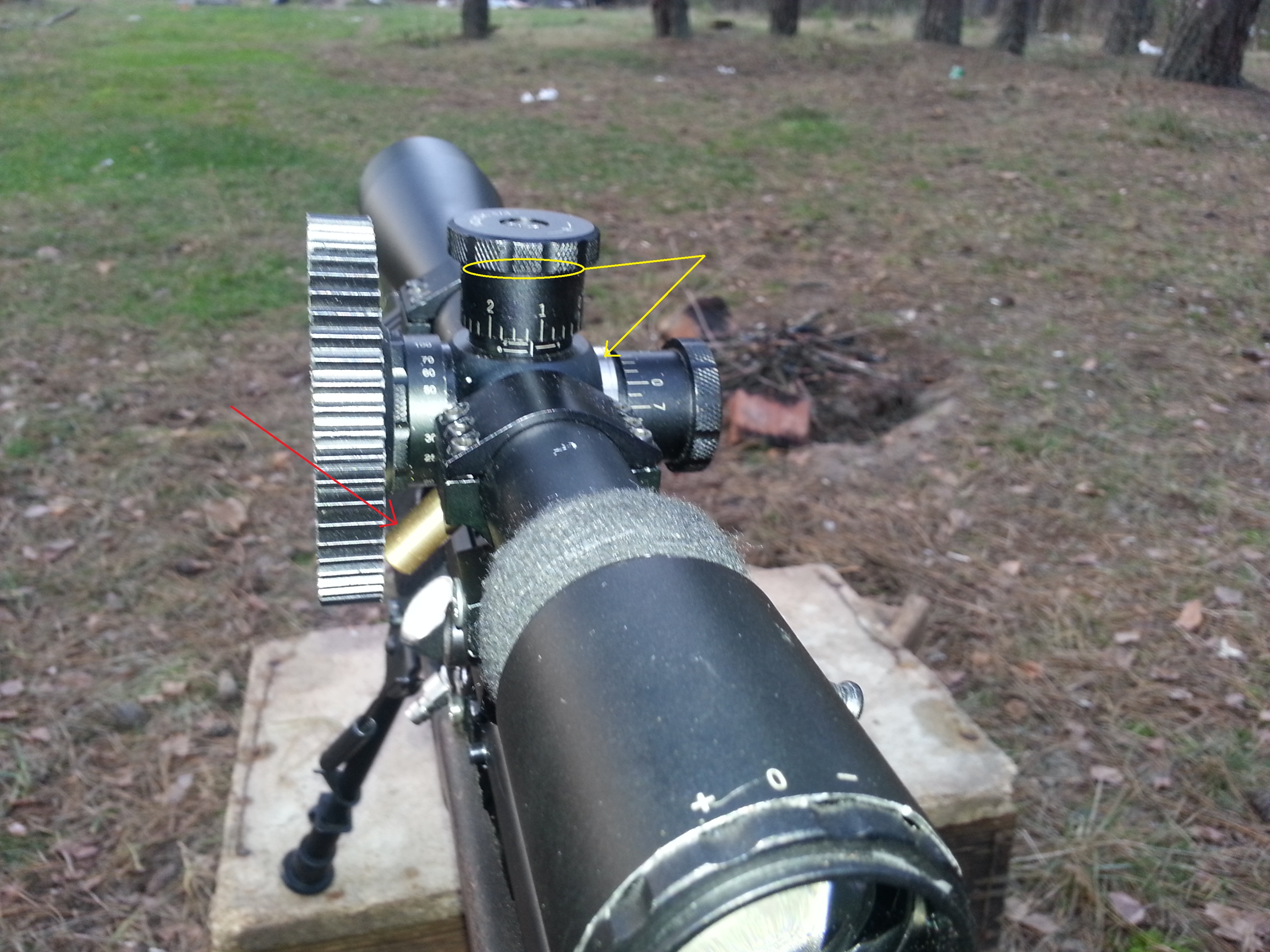

Молодцом! Теперь небольшой АП, и будешь счастлив до жопы! Механика будет работать с 95% повторяемостью.

в частности это установка блока витой пружины (родная садится очень быстро) иограничивающие шайбы в барабаны поправок.

У меня блок аж 25мм длинной, ибо я "эксперементировал" - как правило он должен быть около 10мм.
Кольца тоже разные ради эксперимента - верхнее внутри, а боковое снаружи. Внутриннее мне понравилось больше - эстетически по крайней мере.

[ssdf]

Профессор,а как то пошагово,типа для чайников,мона,что открутить,что вставить,где поискать ,то что вставить нужно,ну как то развернуто,без очевидных тебе терминов типа(блок витой пружины),и не совсем понятных пока мне ,в АПе прицелов-ни бум-бум ,был печальный опыт по ремонту ПО 3.5х17,можно в лич,хотя думаю не мне одному будет интересно

[prof3ss0r]

Блин... Да, конечно можно.. Только вот я не фоткал ниразу, когда делал прицелы. Ну нарисовать попробую..

[ssdf]

ок,будь добр

[116aavl]

ssdf

A я таки взял BSA но не 8-32х40(такой был,продал,потом жалел),искал что подобное,чтоб не мылил и на максималке,отстройка боковая корректная чтоб была ,сетка тонкая,и параллакс от 7-9 метров

неужели в этом изделии сетка тонкая ?

[prof3ss0r]

Я сегодня в ударе прям

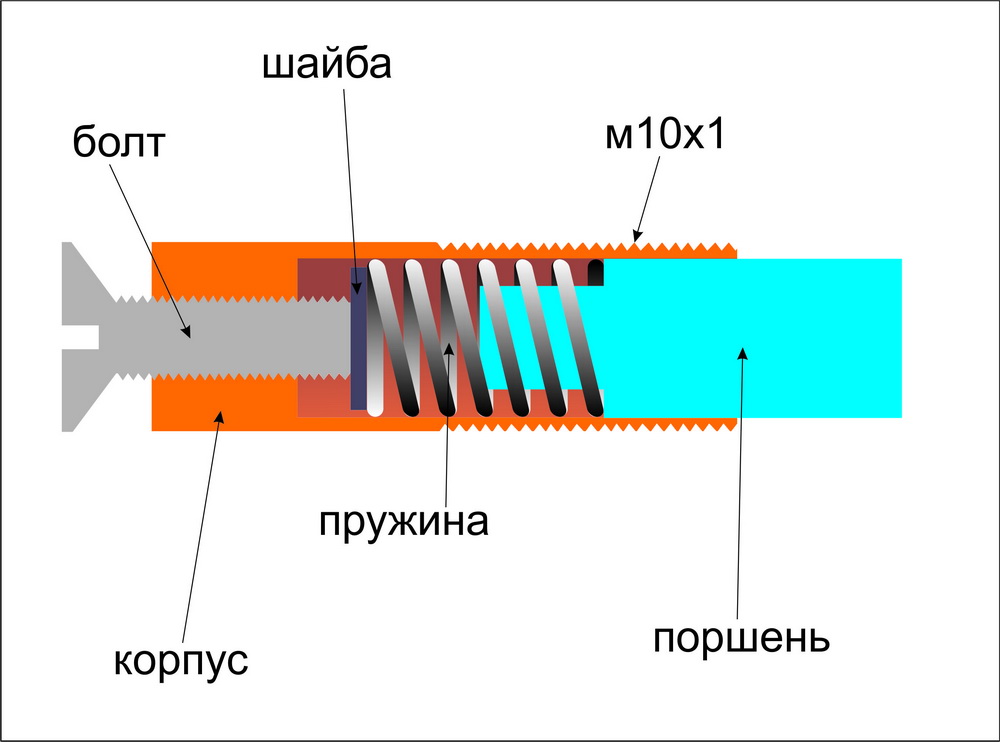

Вот что наваял - это схема блока витой пружины (как стоит у меня), это эксперементальный вариант. По сути его упростить легко, назначение компонентов думаю понятно.

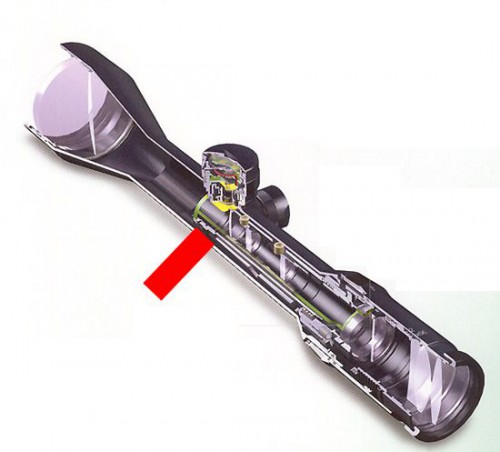

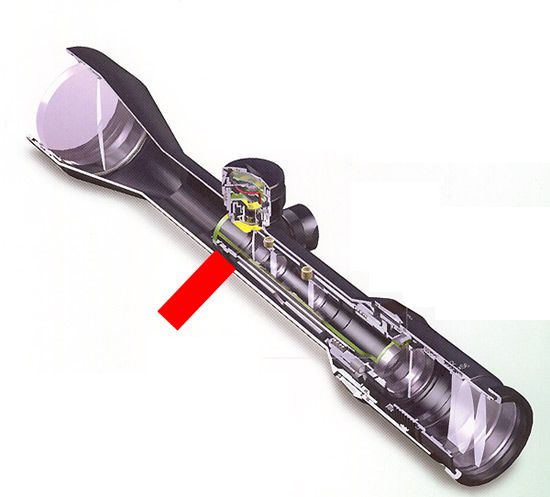

Нужно просверлить дырку в корпусе прицела, под 45 град. относительно осей барабанов, соблюдая границы кольца, на которое давят барабаны.

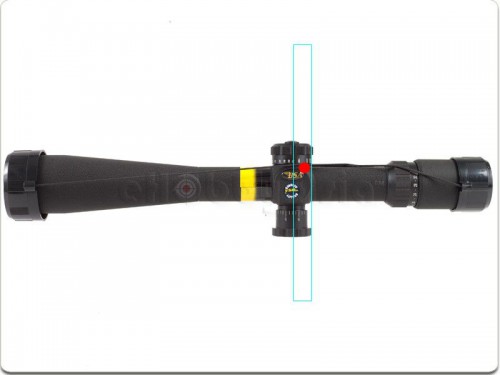

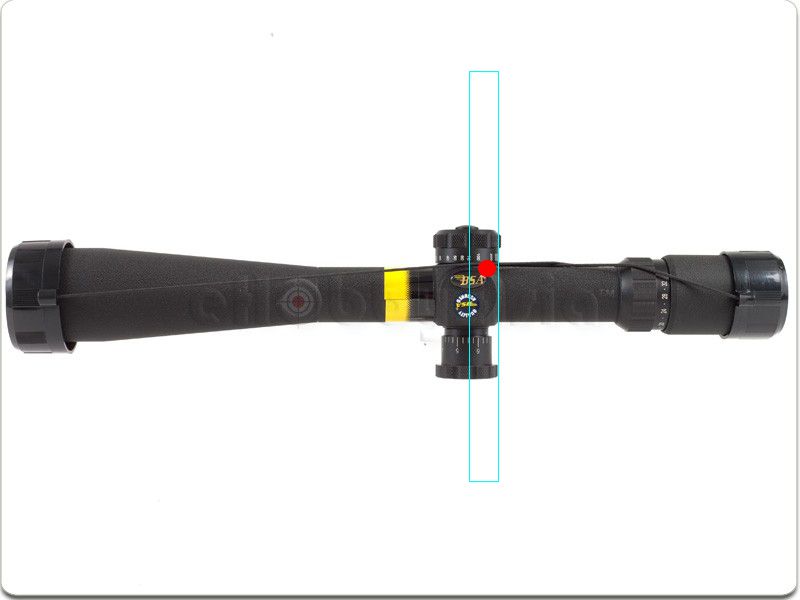

Для прицелов БСА, Никон, и им подобных по внешнему виду и расположению кольца отстройки параллакса, показываю границы этой зны бирюзовым цветом, а красным расположение отверстия (приблизительно, главное не выходить за рамки)

смысл в том, чтобы убрать "галимую" дугообразную пружину, а на ее место под таким же углом, расположить блок витой пружины.

Отверстие сверлится простой дрелью, единственное что нужно, это сверлить разными сверлами по возростанию - так выйдет идеально точно.

[prof3ss0r]

неужели в этом изделии сетка тонкая ?

Смотря конечно для каких целей и с чем сравнивать... Однозначно тоньше, чем у китайских липерсов. Так что можно сказать что тонкая

Ну и никогда не поздно заменить ее на концептуальный сверхтонкий крест, который запечетлен в моем видео - Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Но тут выносом уже не постреляешь - только вводом поправок.
А для 95% правилльного ввода и возврата поправок, нужно именно делать блок витой пружины.

Последний раз редактировалось prof3ss0r 25 ноя 2013, 11:55, всего редактировалось 1 раз.

[prof3ss0r]

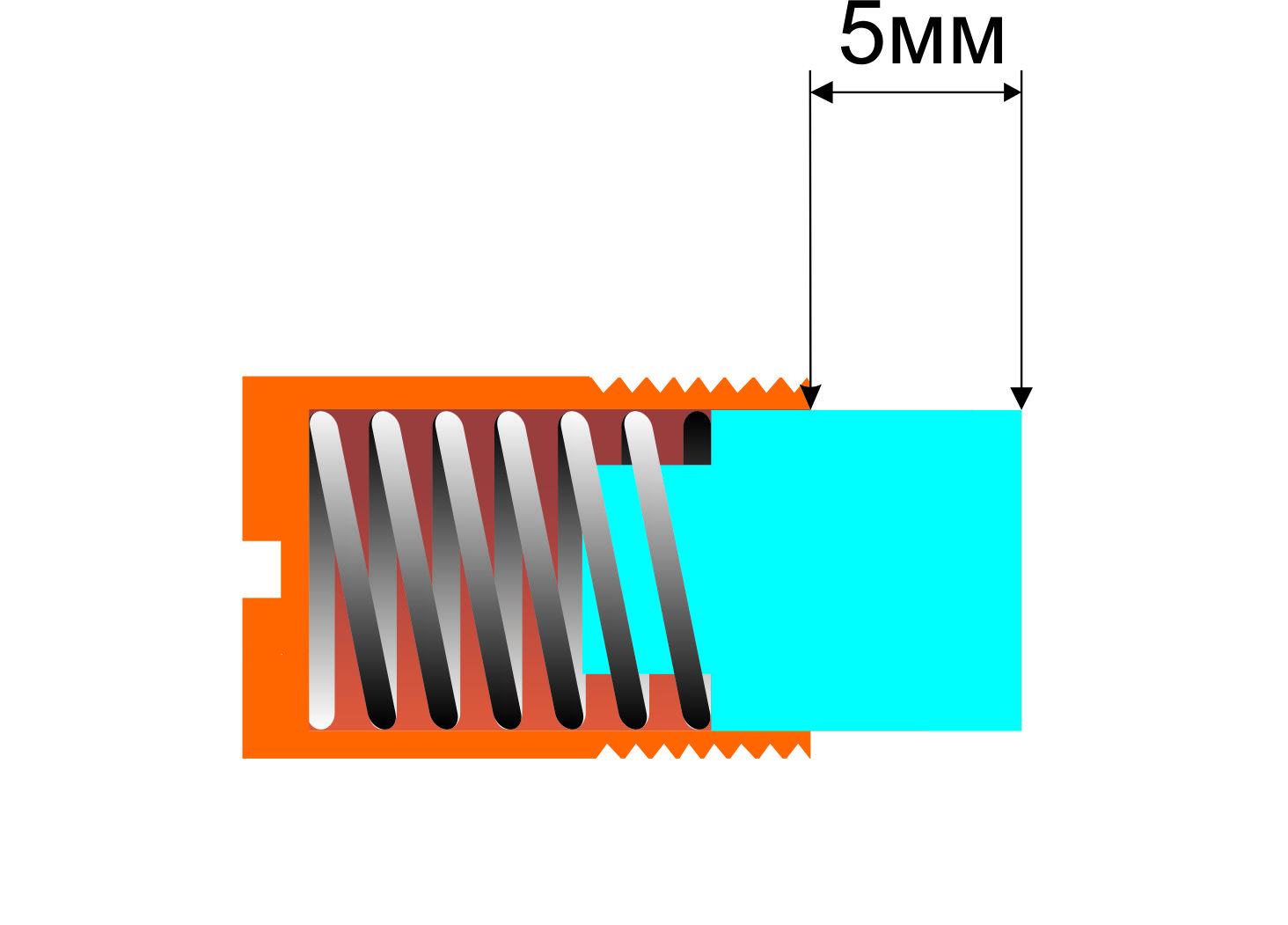

Вот упрощенная схема, она почти в три раза меньше эксперементальной. Максимальный вынос поршня не должен быть менее 5мм за край - это атуально именно для этих моделей прицелов.

Выглядит это все сложно, и страшно вруг испортить прицел... Поэтому думаю, что скорее все это бесполезная инфа будет.
Но на самом деле, если есть дрель, сверла, метчики, и друг со станком, который выточит сам блок, то все это займет не больше пары часов.
Глаза боятся - руки делают

[ssdf]

БОООЛЬШОЕ ТЕБЕ ЧЕЛОВЕЧЕСКОЕ,ДОБРЫЙ ЧЕЛОВЕК ,будем пробовать,но глаза пока боятся

[ssdf]

ssdf

A я таки взял BSA но не 8-32х40(такой был,продал,потом жалел),искал что подобное,чтоб не мылил и на максималке,отстройка боковая корректная чтоб была ,сетка тонкая,и параллакс от 7-9 метров

неужели в этом изделии сетка тонкая ?))))ДА!!Был приятно удивлен,а я насчет толщины сетки дотошный,мне принципиально,

[prof3ss0r]

Когда следующий прицел делать буду - видео сниму. Может тогда глазам легче будет...

[ssdf]

[ssdf]

Други ,может DOKTER ,калик открытый,мелкий на вивер есть у кого?не оригинал конечно

[prof3ss0r]

Ну вот и отчет:
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
