Ремонт и АП оптических прицелов (рецепт)

[poonoono]

добрый день.порвал сетку прицеливания.подскажите можно ли нанести сетку на линзу?

[prof3ss0r]

Нанести на линзу нельзя. В наличии есть сетки на стекле - файндот и милдот. Фото и цены в объявлении по ссылке в подписи.

[ZEVS]

Попробую оживить тему:
Уважаемый prof3ss0r приветствую Вас Попался мне на глаза такой вот прицел; Barska 6-20x50ffp отдают практически задарма, решил забрать, но у прицела есть существенный недостаток: После 10х начинает "мылить", и чем больше кратность, тем сильнее "мыло". + ко всему повреждена подсветка, точнее её (барабанчик) просто оторвали хотя в комплект добавляют


Вопрос в том, что может быть нарушено в прицеле и возможно ли это исправить ("мыло"), подсветка на втором месте.
С Уважением. Александр.
PS/ Продублировал в личку.

[prof3ss0r]

Приветствую Александр.
Прицел действительно ффп? Тоесть при смене кратности масштаб сетки меняется?
Под "мылом" обычно подразумевается засвечивание изображения белой пеленой, как будто белой мыльной водой. Соответственно картинка тоже размывается.
Но если картинка не белесая, а картинка просто размыта (остутствие резкости изображения), то это лучше называть "потеря резкости" и она как и сетка может быть в двух плоскостях.
Причина мыла при увеличении кратности может быть не одна, но наиболее частая это смещение оптической оси в трубе панкратики так, что часть корпуса этой трубы, попадает в видимое поле. Чаще такое бывает когда ктото оазобрал и собрал неправильно установив линзы. В случае размытия изображения, чаще виноват параллакс - это будет либо срыв механизма отстройки парадлакса, либо смещение передней линзы за допустимые границы.
Сфоткайте вид через прицел, добавте подробности, и попробуем разобраться..

[ZEVS]

Спасибо . Подробности будут когда прицел приедет ко мне.

[SanSanish]

Попались на глаза сетки от китайцев, правда оптом Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

[ZEVS]

Попались на глаза сетки от китайцев, правда оптом Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

Если кому то нужно, то здесь поштучно: Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум. правда не знаю как будет с пересылом за кордон В теме есть фото сетки на моём прицеле

Приветствую Александр.
Прицел действительно ффп? Тоесть при смене кратности масштаб сетки меняется?
Под "мылом" обычно подразумевается засвечивание изображения белой пеленой, как будто белой мыльной водой. Соответственно картинка тоже размывается.
Но если картинка не белесая, а картинка просто размыта (остутствие резкости изображения), то это лучше называть "потеря резкости" и она как и сетка может быть в двух плоскостях.
Причина мыла при увеличении кратности может быть не одна, но наиболее частая это смещение оптической оси в трубе панкратики так, что часть корпуса этой трубы, попадает в видимое поле. Чаще такое бывает когда ктото оазобрал и собрал неправильно установив линзы. В случае размытия изображения, чаще виноват параллакс - это будет либо срыв механизма отстройки парадлакса, либо смещение передней линзы за допустимые границы.
Сфоткайте вид через прицел, добавте подробности, и попробуем разобраться..

Приехал прицел. При осмотре увидел царапки на гайке объектива, решил что объектив крутили и не ошибся. Час возни с прицелом и дальномером (лазерная рулетка) и прицел обрёл былую чёткость изображения + полное совпадение со шкалой барабана отстройки от параллакса. Осталось восстановить подсветку, а как это сделать я ума не приложу. На прицеле стоит пустой барабанчик и в него не выходит никаких проводов, хотя если смотреть в объектив сам светодиод видно. Очевидно придётся разбирать весь прицел... Но блин сцикотно штой то
Если есть опыт ремонта подсветки на таких прицелах поделись знаниями

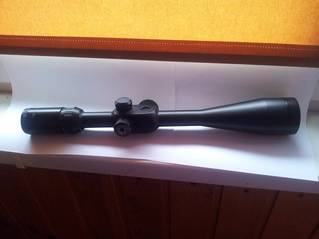

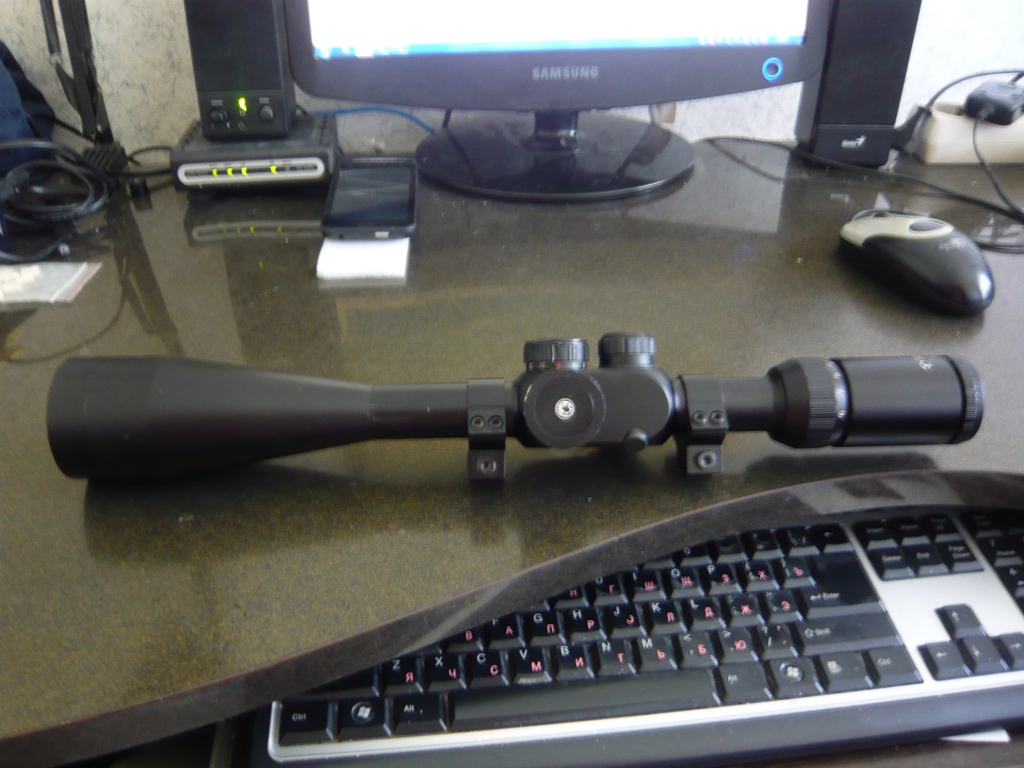

Вот фото самого прицела и того что получилось после настройки. Фото не очень, на яву всё гораздо лучше. До дерева ровно 50 метров.

6Х

12Х

20Х

[prof3ss0r]

Хм.. реально ффп :) здорово.

Барабанчик легко снимается - там внутри винтики. Под барабаном пластина, к ней должны быть припаяны провода.
Если проводов нет, то светить/высматривать их внутри.
Если только никто их не обрубил подкорень..

[ZEVS]

Хм.. реально ффп :) здорово.

Барабанчик легко снимается - там внутри винтики. Под барабаном пластина, к ней должны быть припаяны провода.
Если проводов нет, то светить/высматривать их внутри.
Если только никто их не обрубил подкорень..

В том то и дело... Если бы провода были снаружи, я бы не парился. Поменять барабанчик проще простого, а вот как добраться до светодиода, с какой стороны копать?

[ZEVS]

Хм.. реально ффп :) здорово.

Барабанчик легко снимается - там внутри винтики. Под барабаном пластина, к ней должны быть припаяны провода.
Если проводов нет, то светить/высматривать их внутри.
Если только никто их не обрубил подкорень..

с какой стороны копать?

Видимо ни ответа, ни совета я не дождусь Пойду сам додумывать , не разберусь оставлю как есть.

[prof3ss0r]

Судя по тому, что прицел ффп, диоды будут в районе барабана.
Если их там нет, то их ктото обрубил.
Чтобы их теперь припаять, явео прид4тся доставать эту трубу, а это весь прицел разбирать..

[окця]

Добрый день . Имею прицел 3-12х42SF пользу его с видео камерой для ночной стрельбы . Возможно ли из него сделать постояник ? Я имею в виду убрать лишние линзы для лучшего пропускания света прицелом , то есть улучшить светосилу . Конструкция прицела , типа Липерс , только труба Ф30 , а барабаны как на Липерсе с с дополнительными фиксирующими барабанчиками . Размер прицела , среднее , между миником и стандарт . В общем . подскажите от куда и какие линзы вытащить . Спасибо .

[prof3ss0r]

Это невозможно. Оптическая схема более сложная конструкция, чем "достать лишние линзы".

[окця]

Спасибо . Понял . Жаль .

[NNN]

Вообщем проблема такая , пневматика бенджамин икс трэил , и заводской прицел начал (сетка перекрестие) уходить по часовой стрелке и поворачиваться , переставил прицел , всё расно сетка крутиться дальше и дальше , что делать к кому обратиться в Бресте ? прицел center point 3-9 x 40 AO
