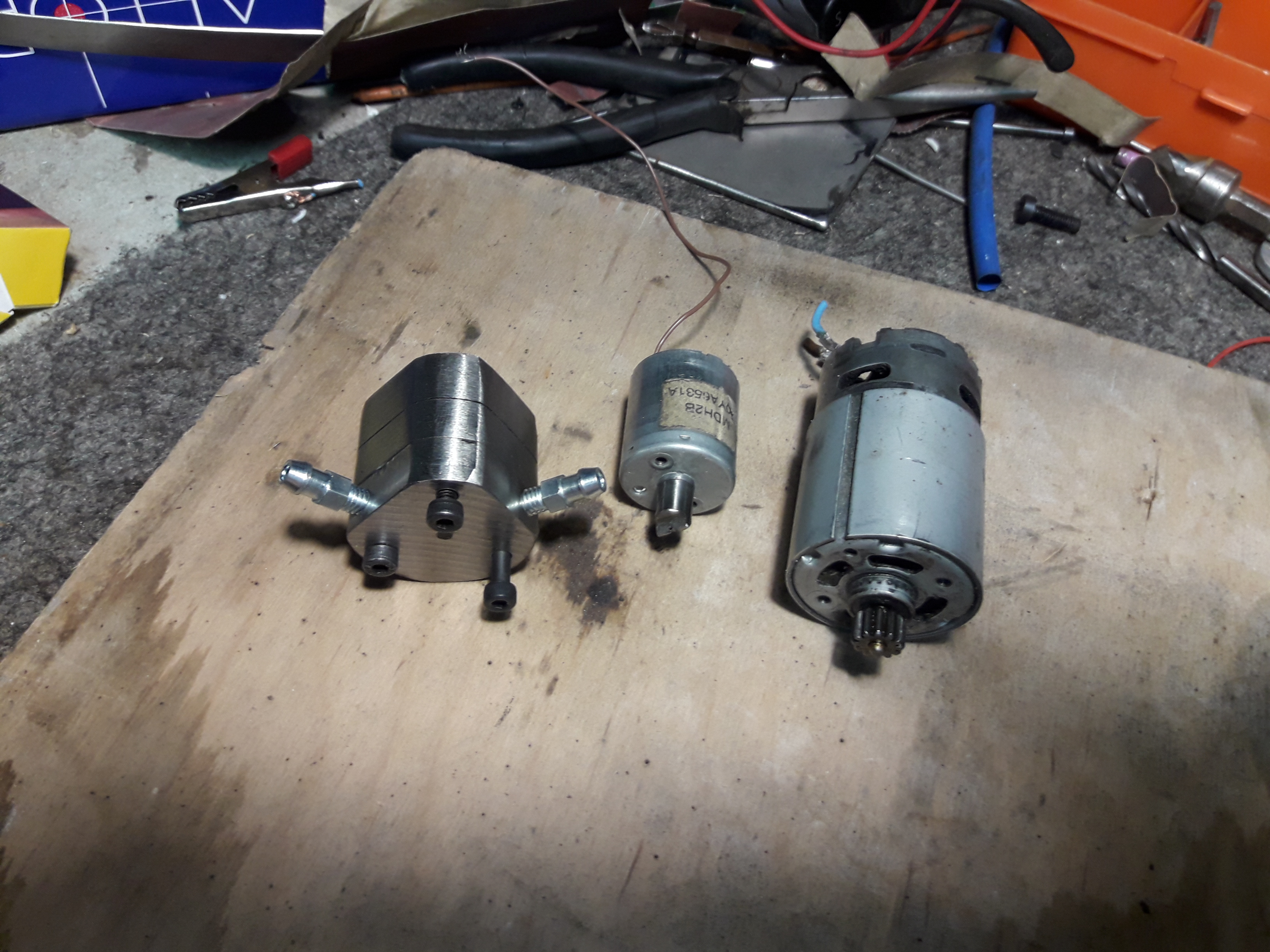

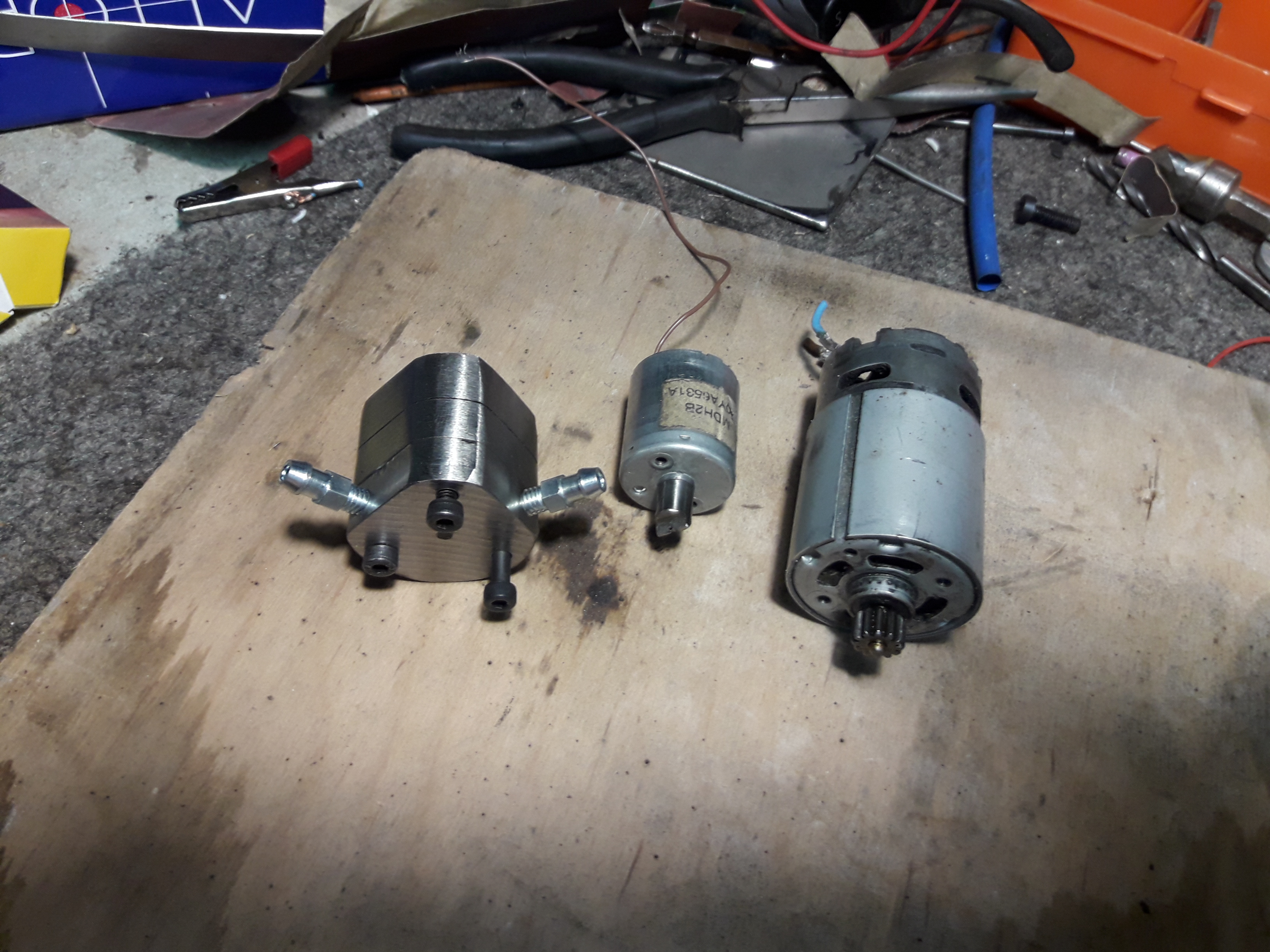

Вот мотор с шцруповерта Бош радом с таким какой стоит на редукторе что ты ждешь.

[SVL]

Я сегодня его получил... Он маленький.., но довольно мощный и пальцами его не получается остановить... И ещё, он может спокойно работать и от напряжения до 24 В и почти не греется. Свёрла тянет до 4мм... Но я его на этот станок ставить не буду. Решил сделать для него станочек ещё меньше, чтобы можно было сверлить свёрлами от 0.3мм до 3мм... А на этот станок я всё-таки оставил мотор от стеклоочистителя, но выточил на него шкив средних размеров и всё стало гуд...! Тянет свёрла до 6мм, что мне от него и нужно... Правда сверлом на 6мм сверлит при напряжении 32 - 36В.., но ничего страшного не происходит. Слегка нагревается и всё ОК...

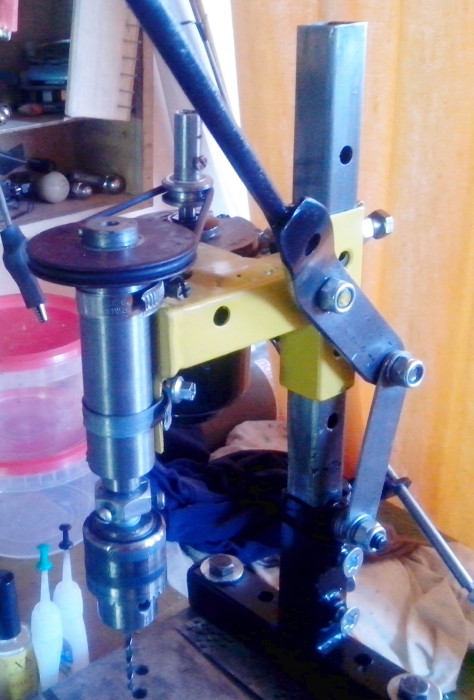

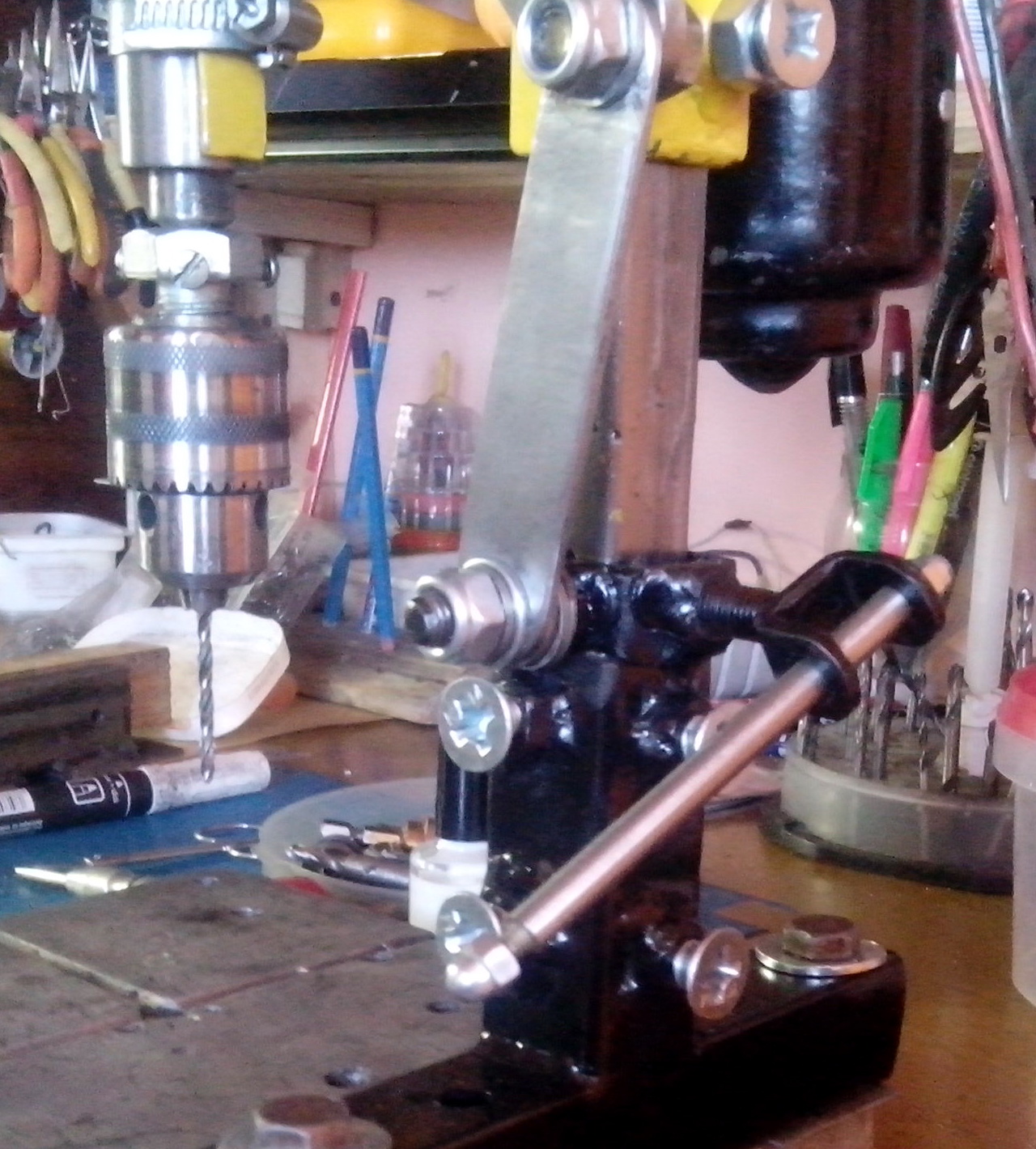

В общем я станок сегодня слегка переделал, устранил недостатки и всё получилось очень даже функционально...

[Ставров]

[SVL]

Андрей, желание сходить на речку со спиннингом меньше не стало.., но погода такая, блин, что не охота и из дома выходить...
Ветрюган уляжется, тогда и пойду...

[ZUBBER]

[SVL]

[ZUBBER]

[Ставров]

Ну вы блин даёте!!!

[SVL]

[SVL]

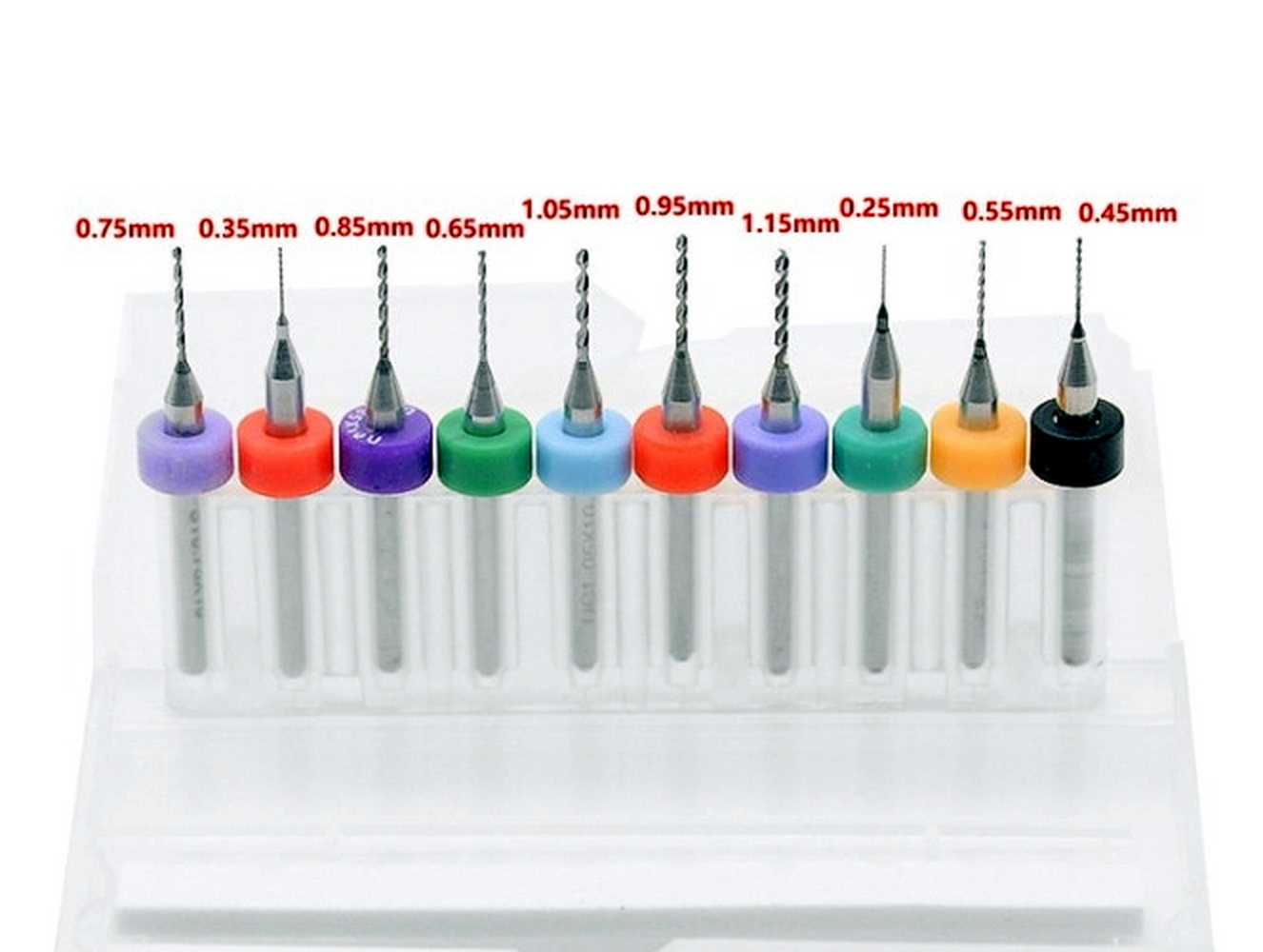

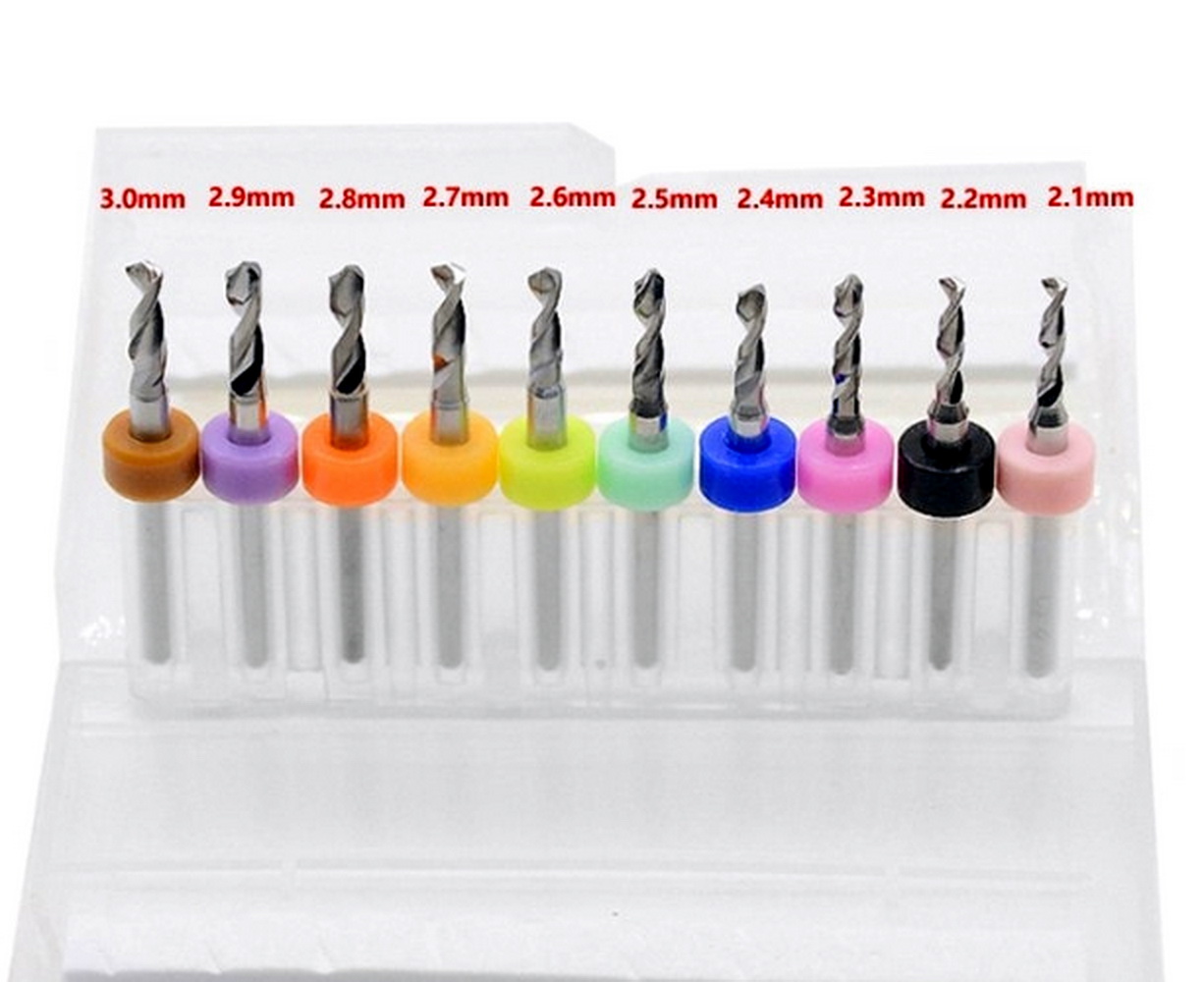

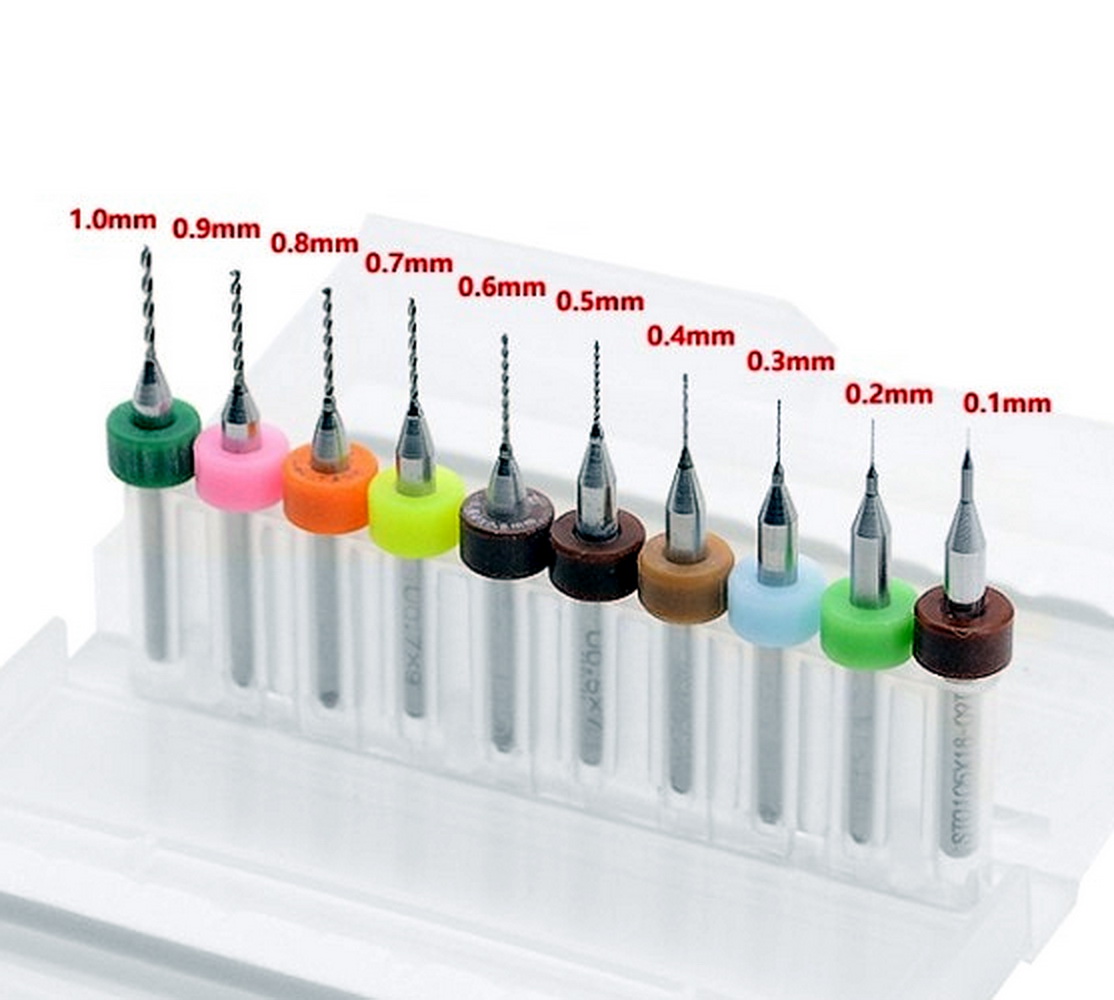

А что касаемо того, как зажать в патрон мелкие свёрла, так у меня и патрончики такие есть, что зажимают свёрла от 0.3мм...

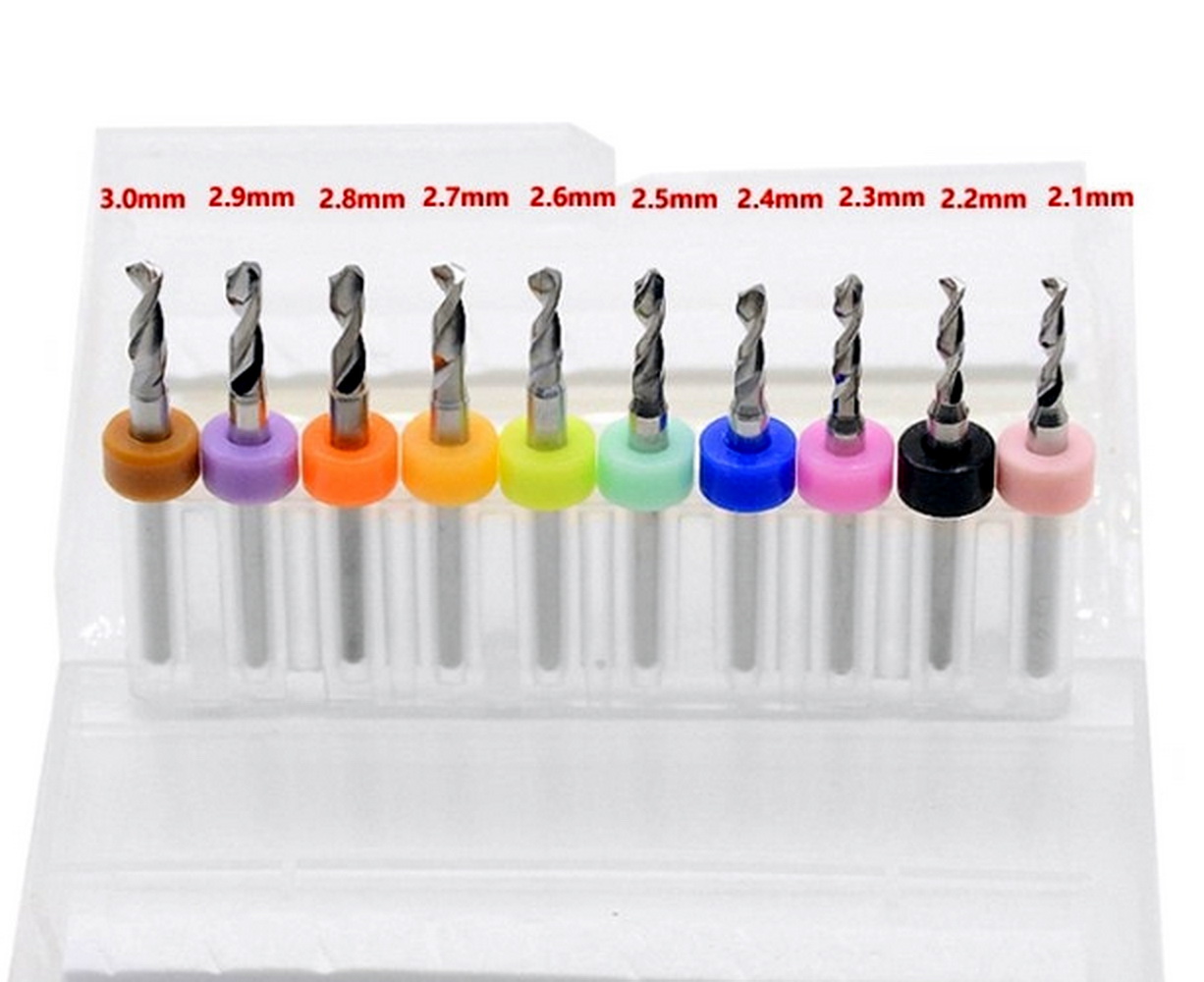

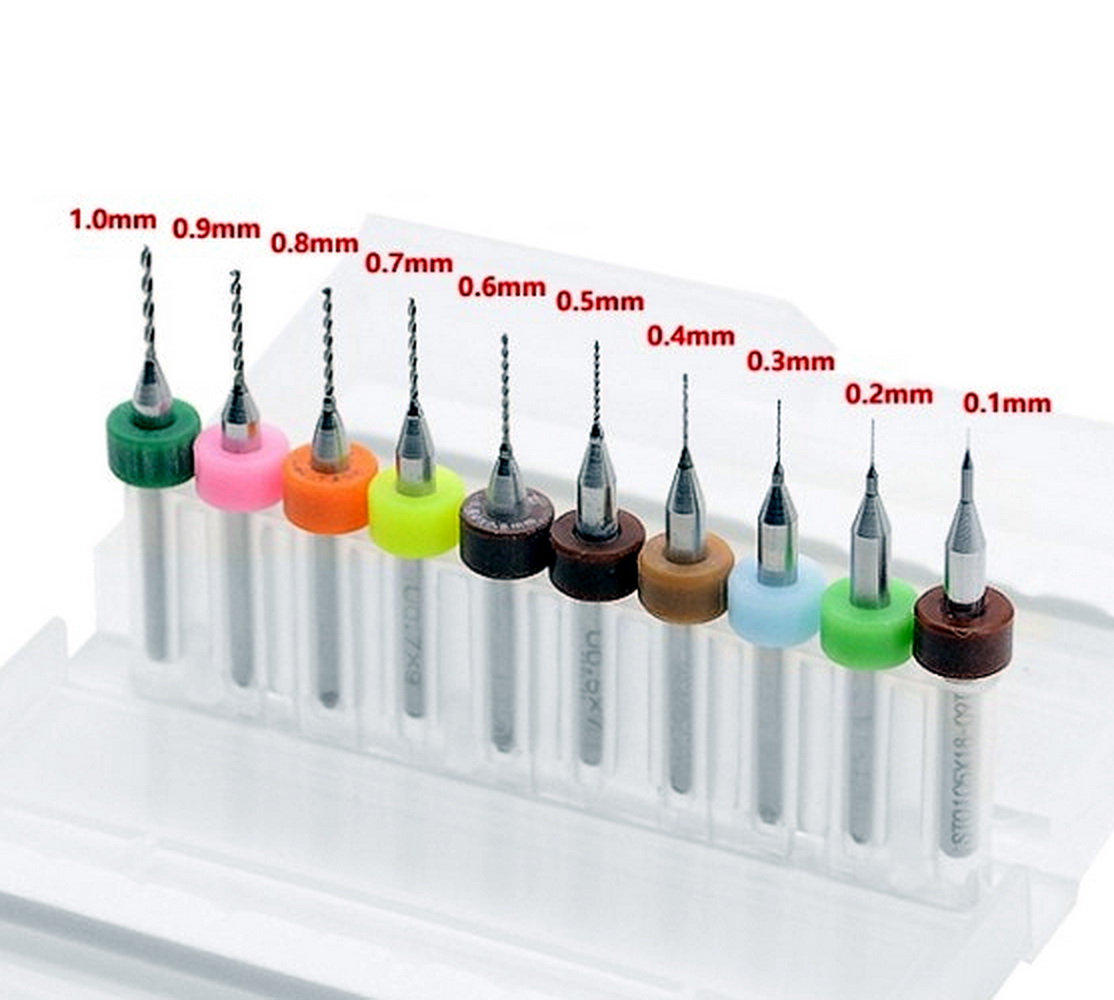

А ещё есть свёрла с утолщённым цевьём (цилиндром) для зажим сверла... В общем - всё ОК...

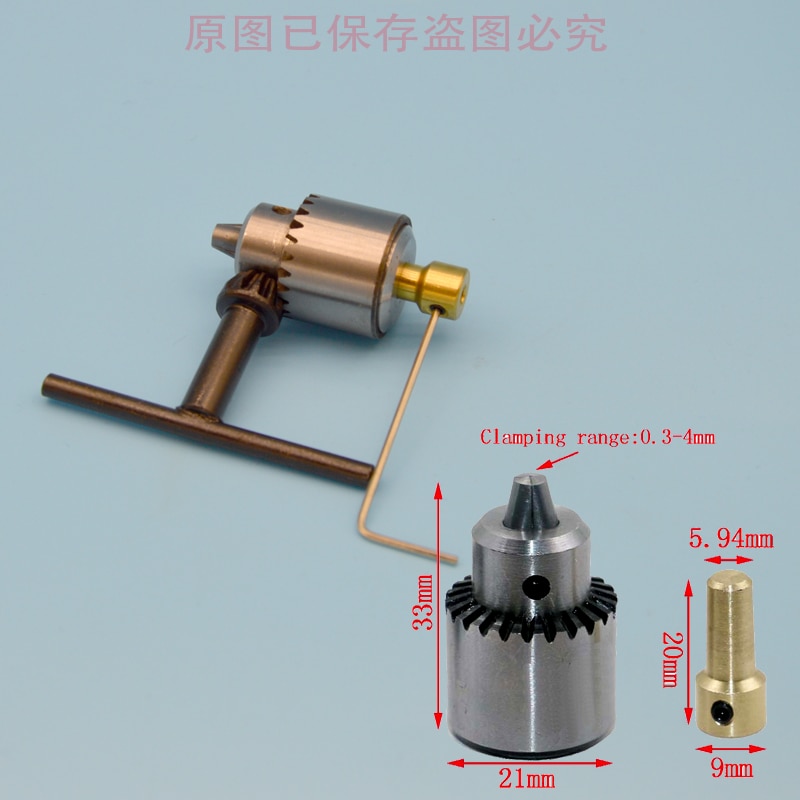

Ну, например, вот ...:

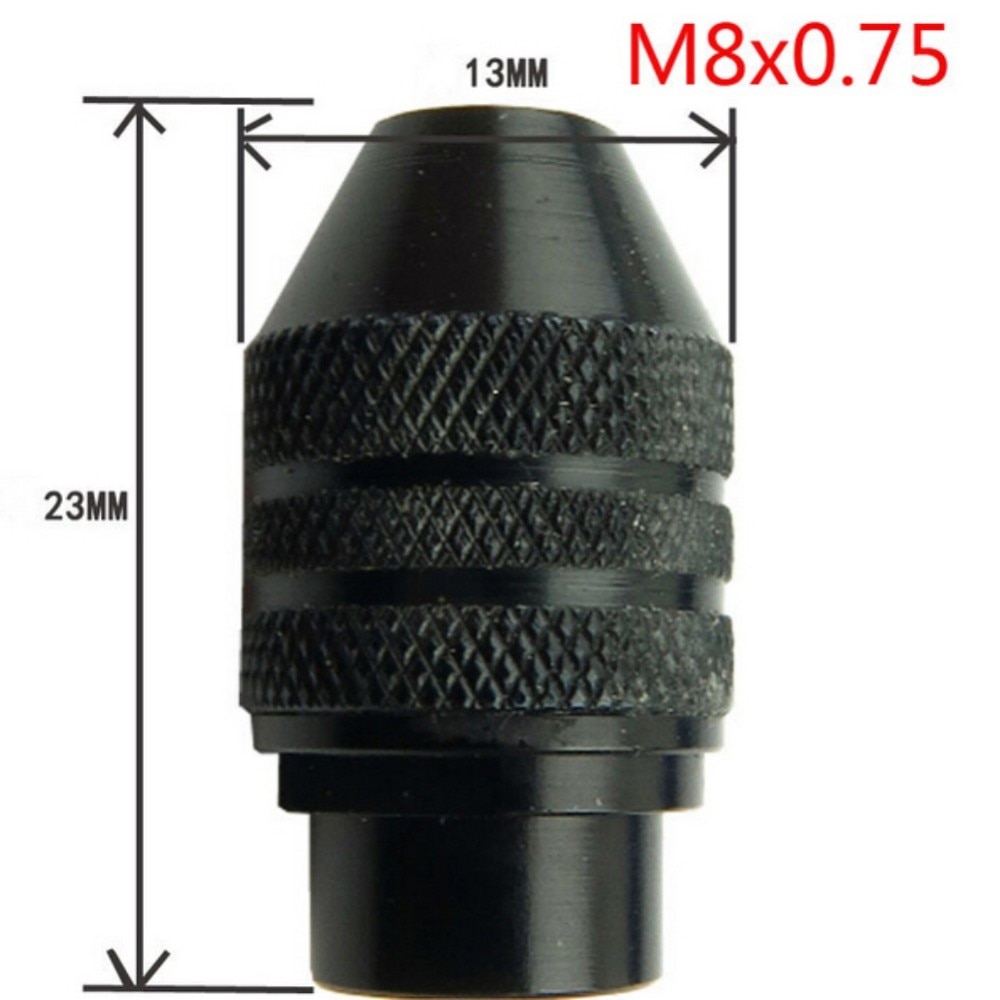

Больший патрон рассчитан на свёрла от 0.3 до 4мм, а меньший - от 0.3 до 3.2мм... Есть у меня ещё и цанговые патроны с набором цанг от 0.1 до 3.2мм...

[SVL]

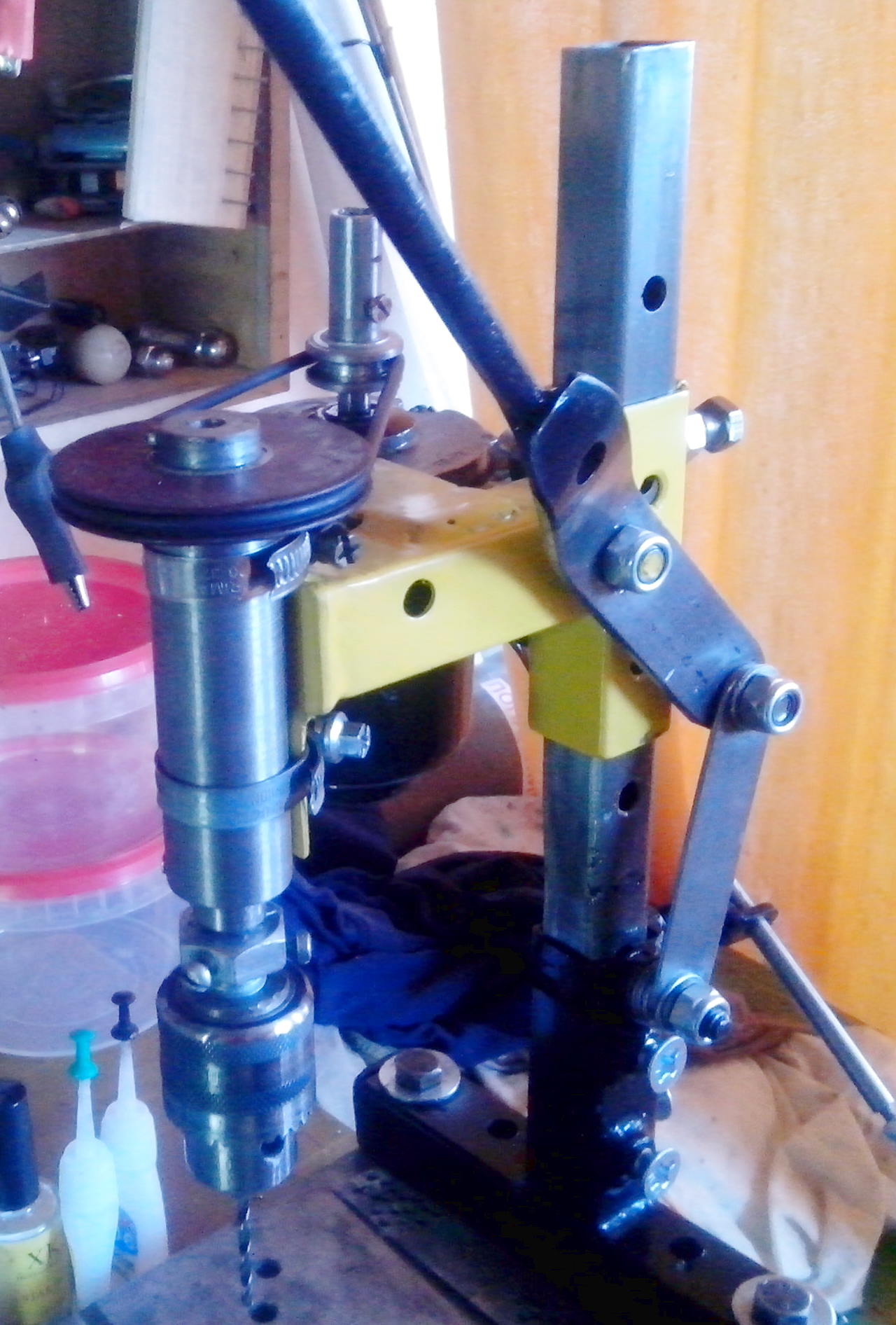

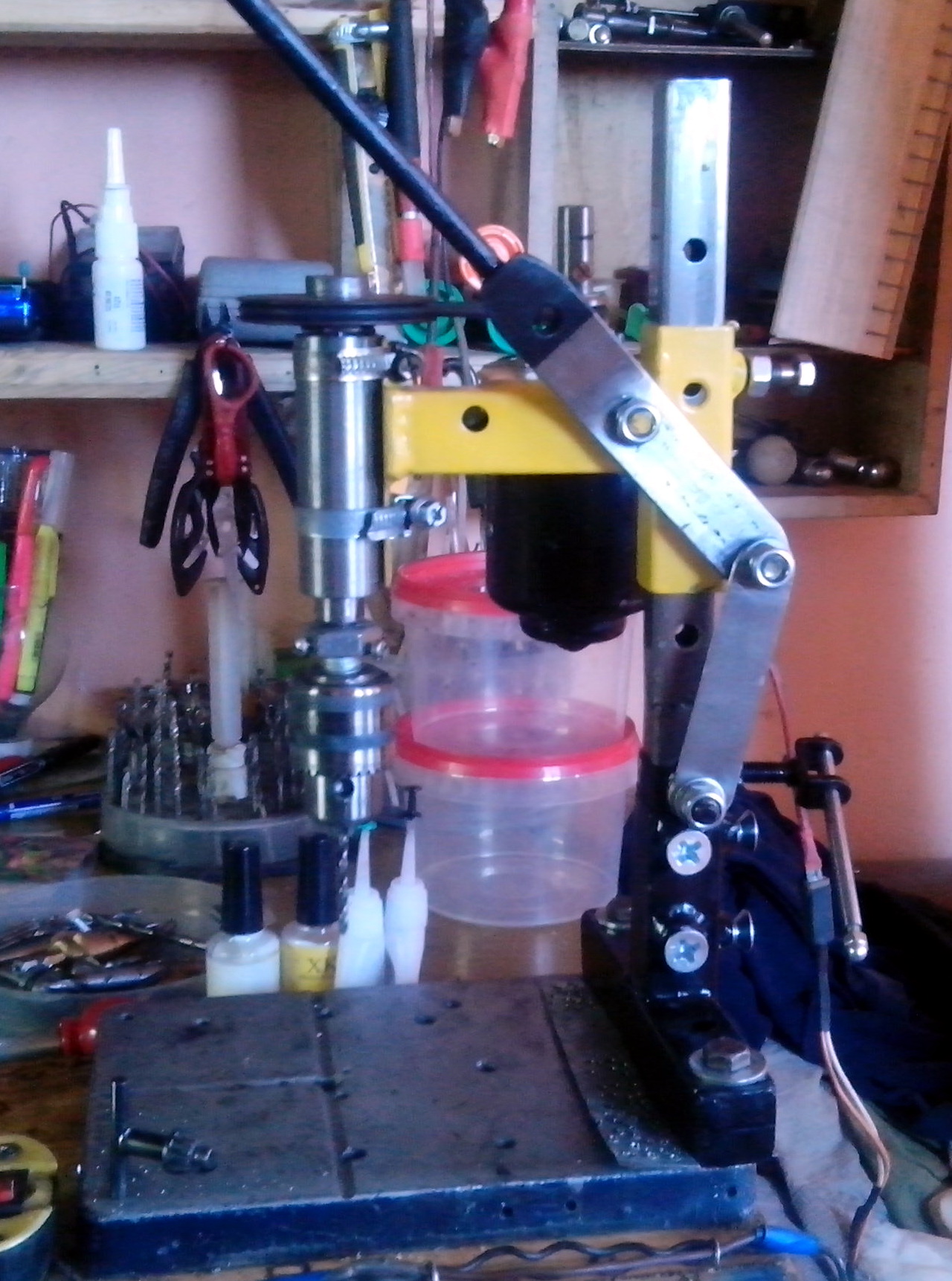

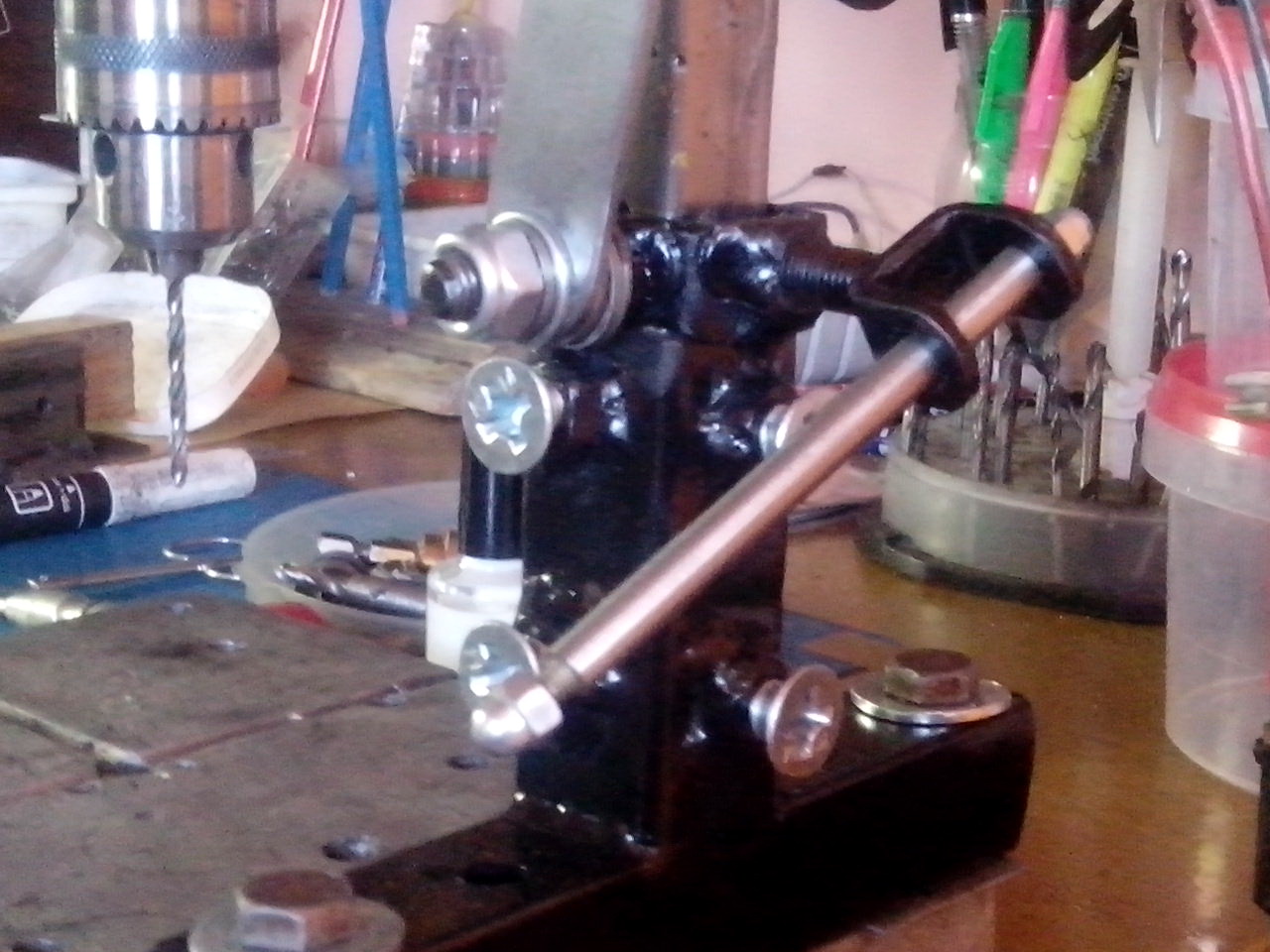

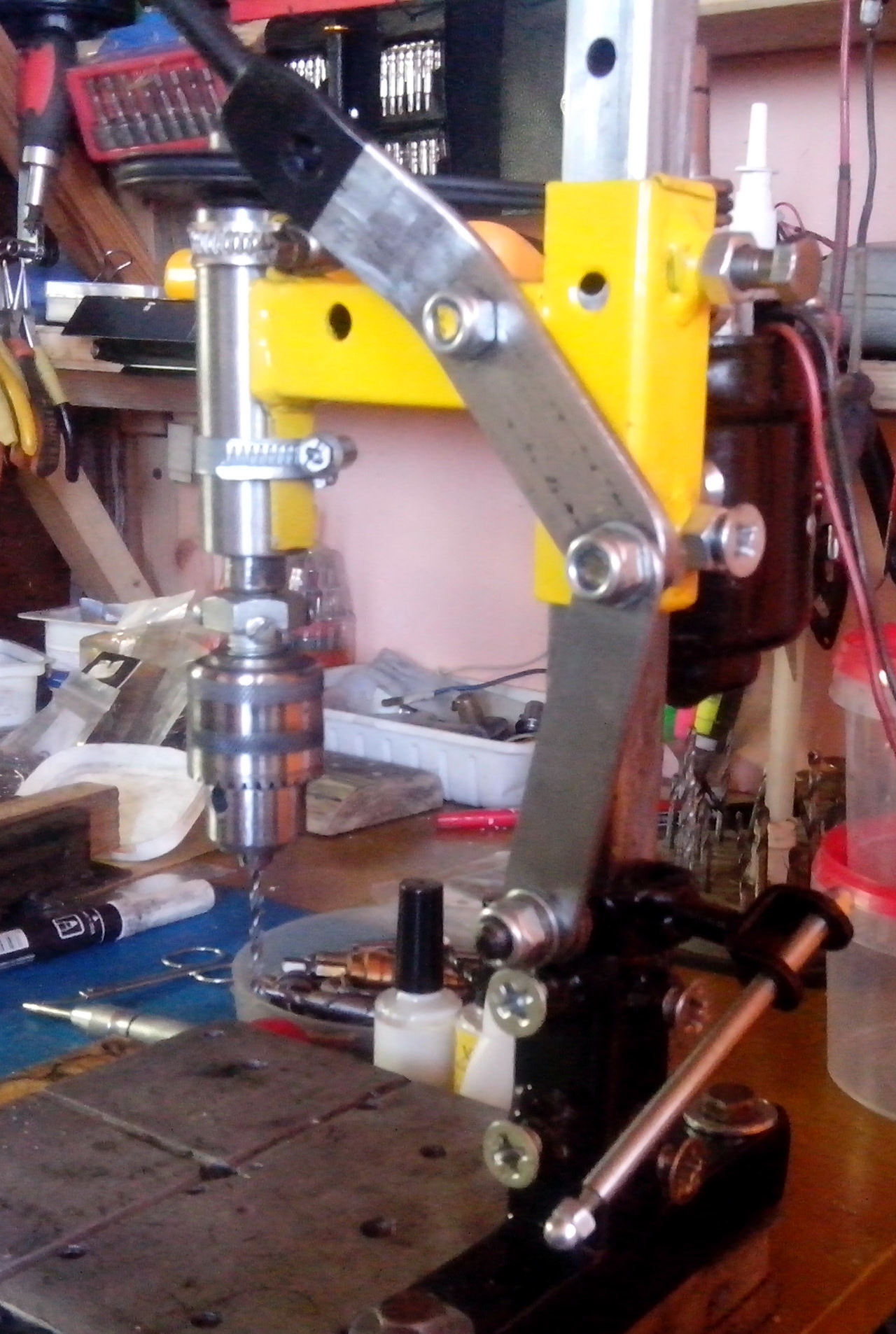

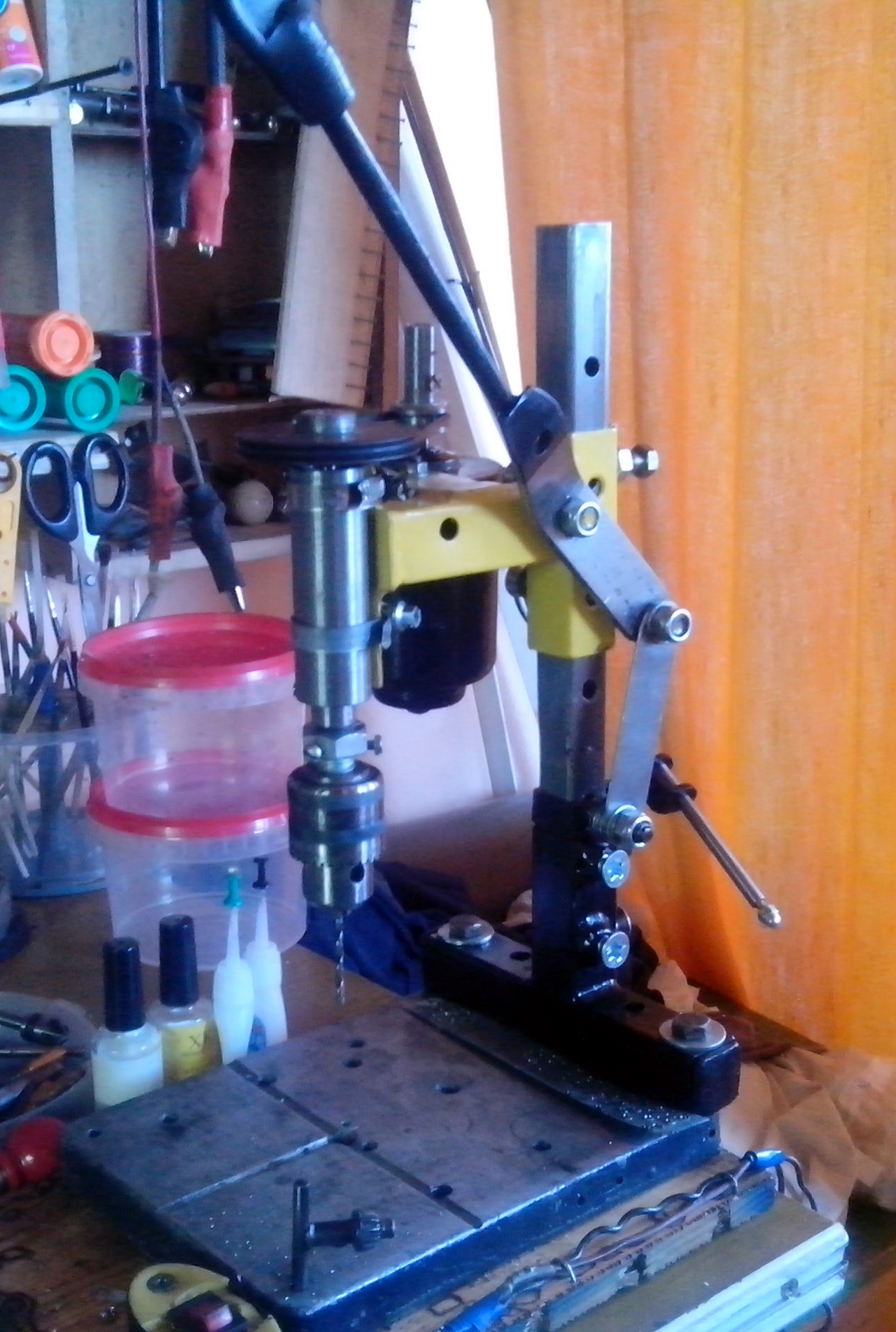

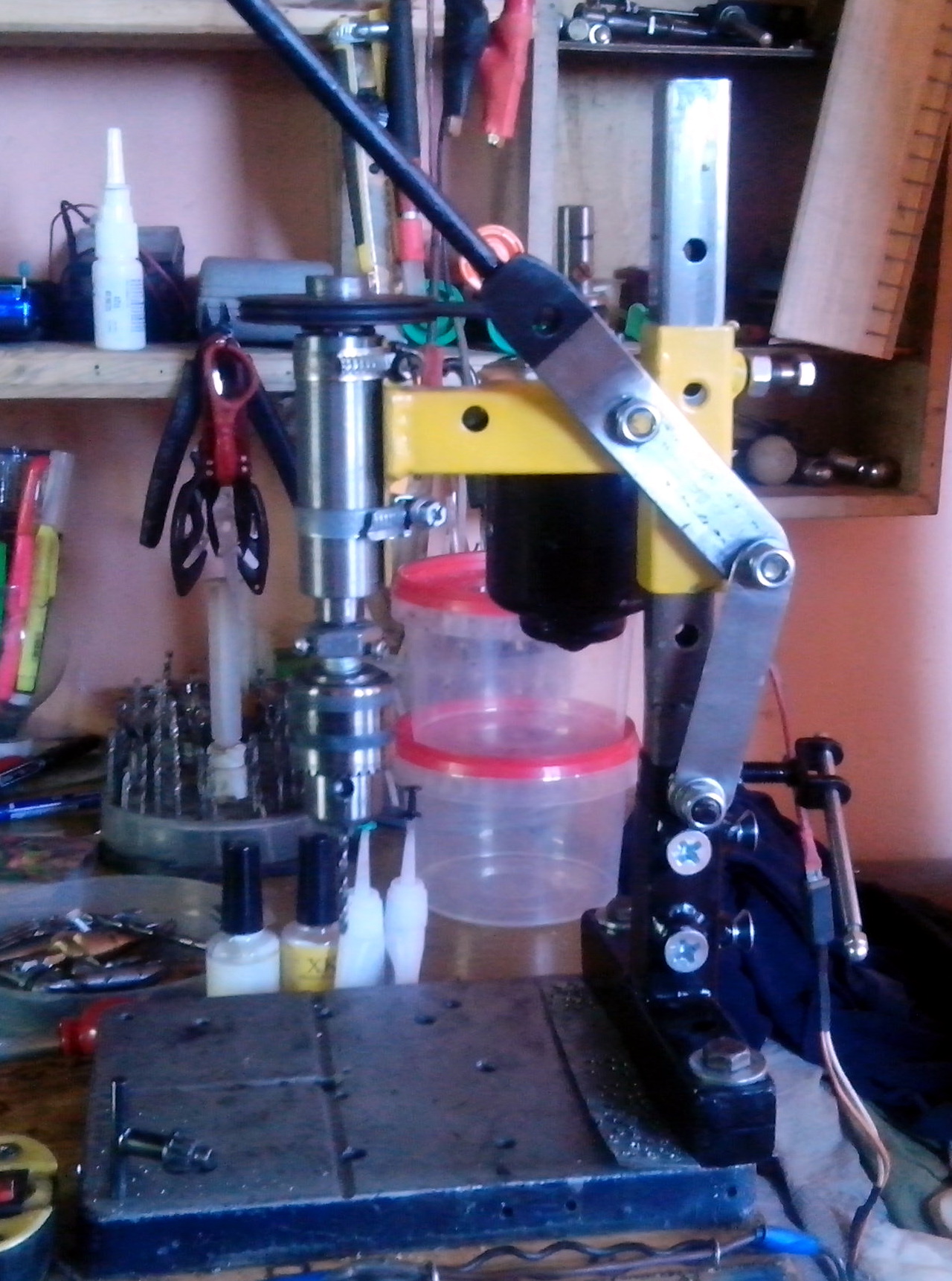

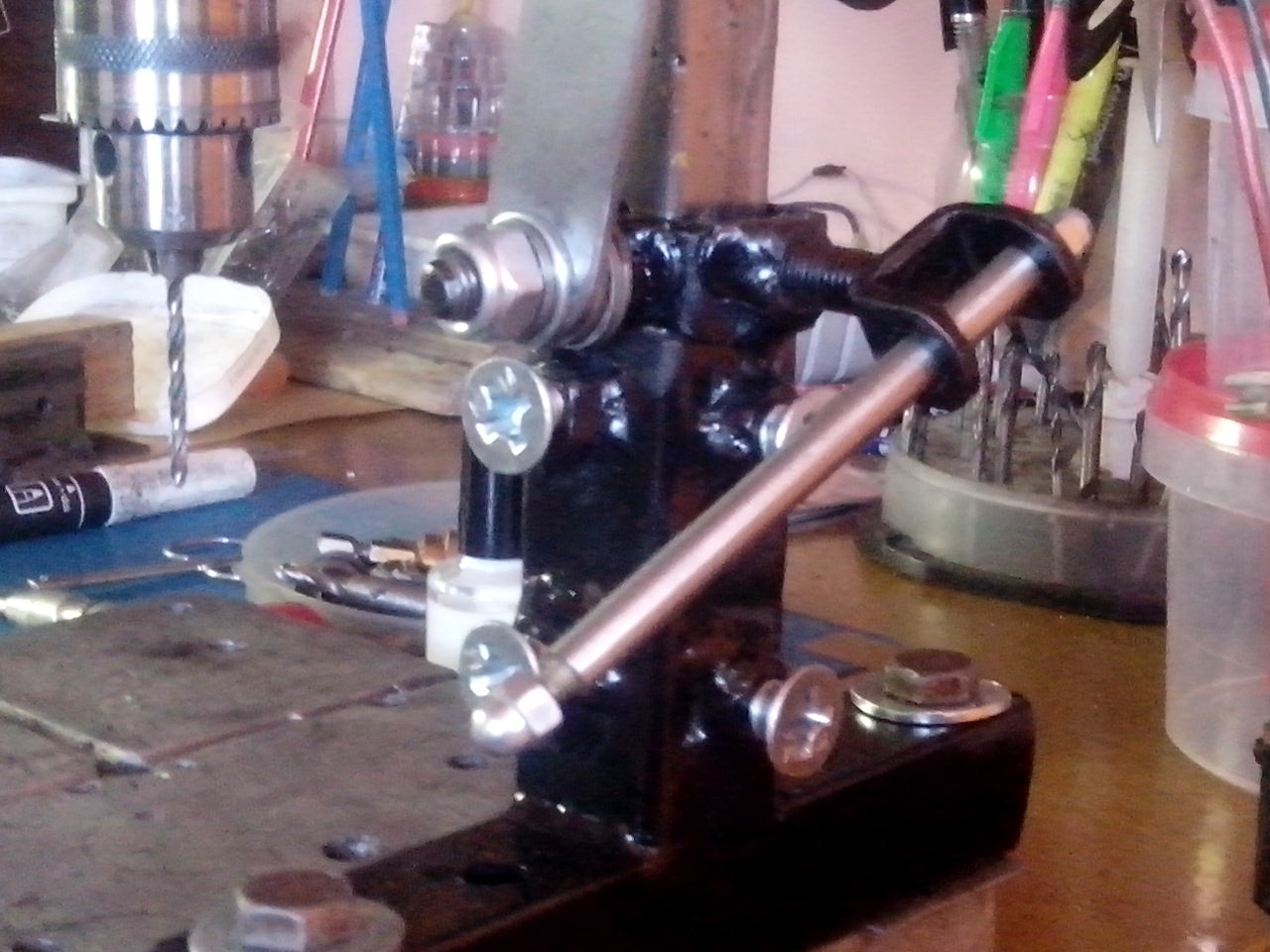

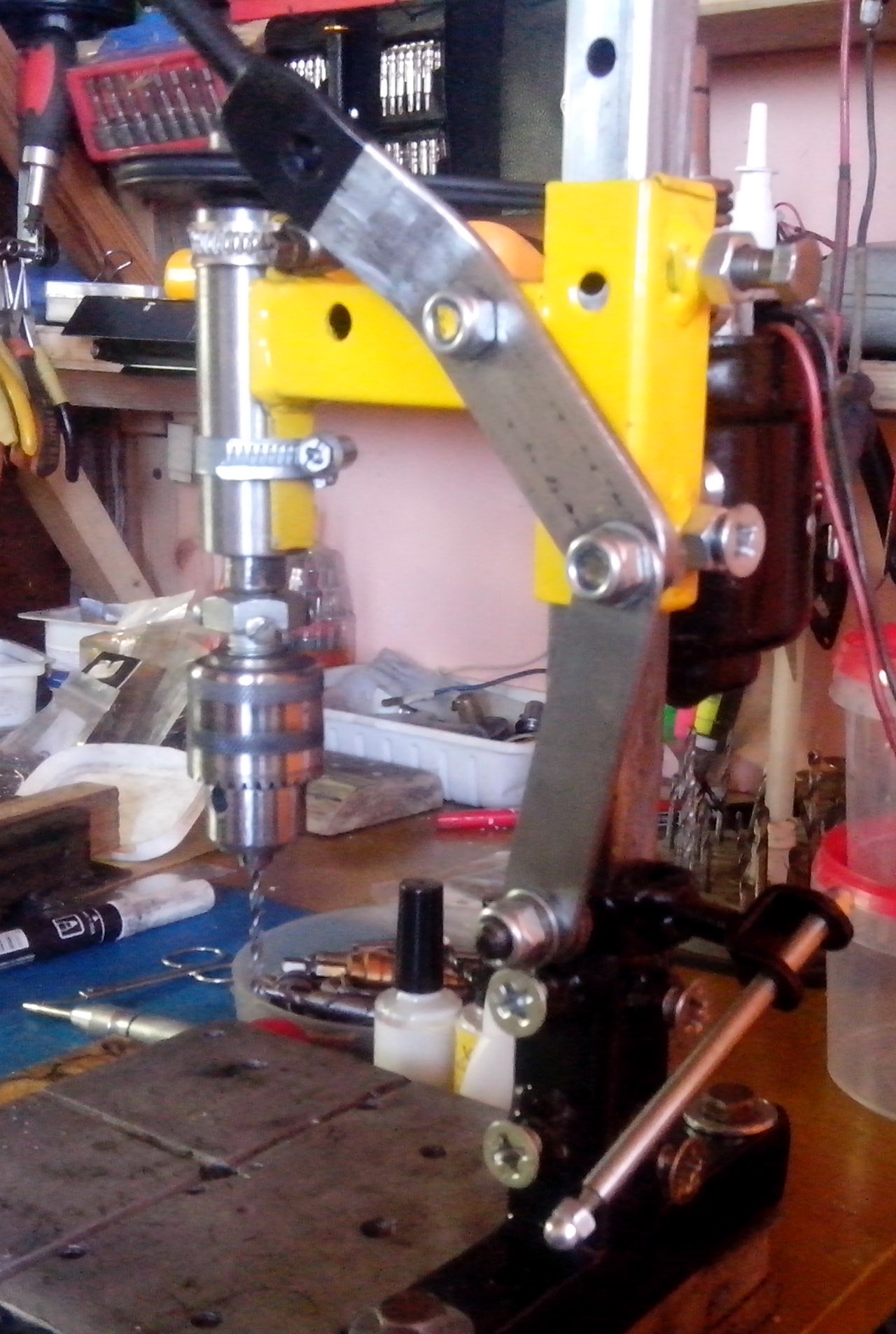

Сегодня довёл до логического завершения изготовление сверлильного станочка с небольшими доработками... и вот что у меня получилось...:

Станок получился функциональным с необходимыми мне параметрами и возможностями . Тянет свёрла до 5мм, что мне и нужно...
Имеется регулировка оборотов вращения патрона постоянным током с напряжением от 0 до 30В...
В общем - то что надо... Его я уже не буду переделывать. Он - на долго...
Чуть позже выложу видео ролик про станок после доработки...

[SVL]

Как и обещал, выкладываю видео ролик с окончательной версией моего мини сверлильного станочка...:

[ZUBBER]

[SVL]

Спасибо за интерес...
Что касаемо поджимных болтов, то внутри стоят латунные пластины и болты поджимают именно эти пластины...
А в остальном...., мне же он нужен не для промышленного производства, а так, для мелких работ и он своё предназначение оправдывает целиком и полностью...
Я по основному образованию инженер-механик и металлорежущие станки для меня вполне понятная техника... А станок с ЧПУ вообще голубая мечта... , но видимо несбыточная.... А вот токарный станок типа ТВ или типа 1А616 я всё-таки себе куплю...
А из рулевой рейки очень проблемно и трудоёмко получается... Так значительно проще и цель необходимая достигнута...
Что касаемо трансформатор замудрить на 12В, то тут для меня тоже нет проблем, ибо моя вторая специальность - электрик-электронщик...
Можно сделать всё, лишь бы было желание и голова дружила с руками..., и всё получится...
