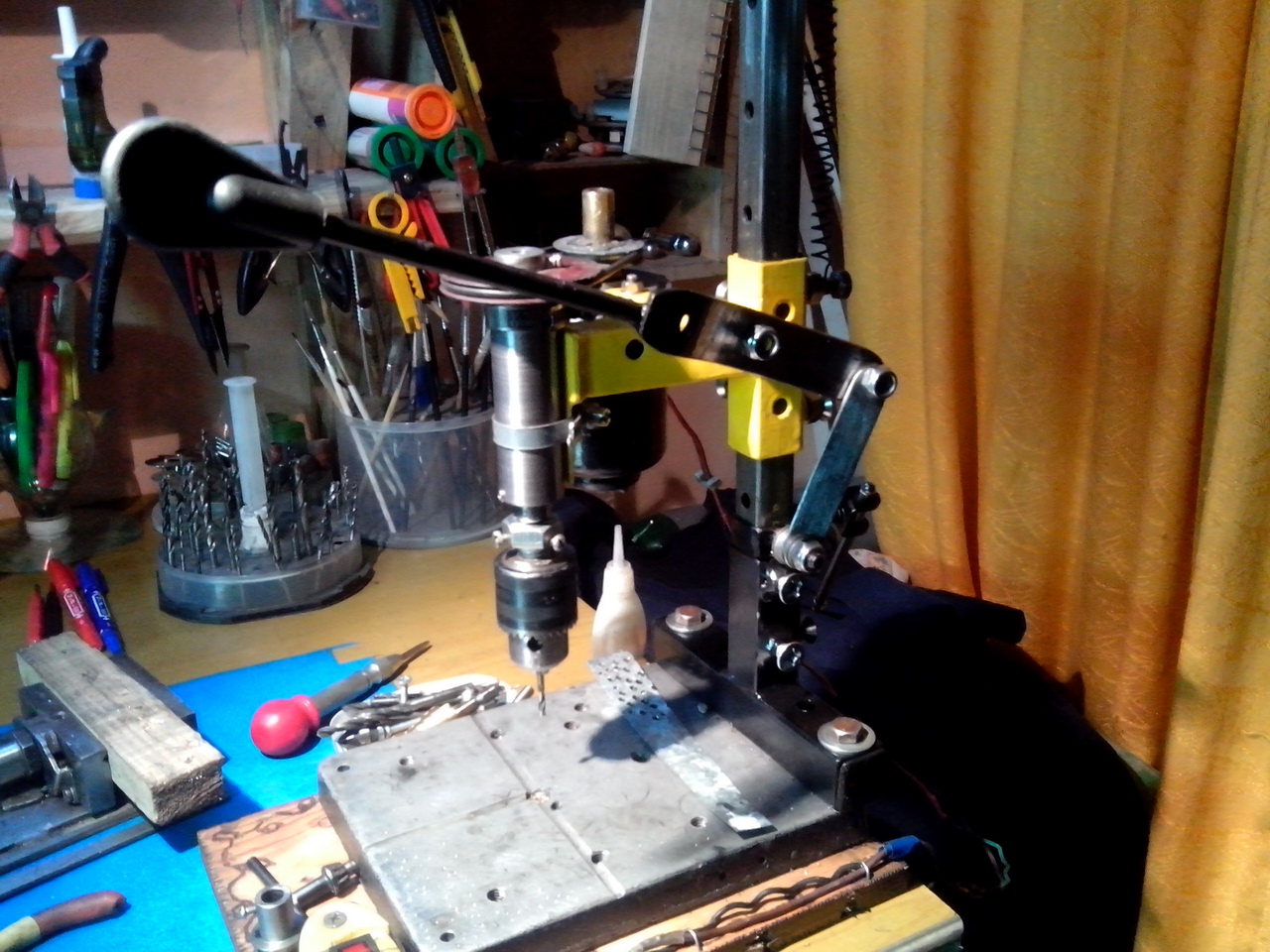

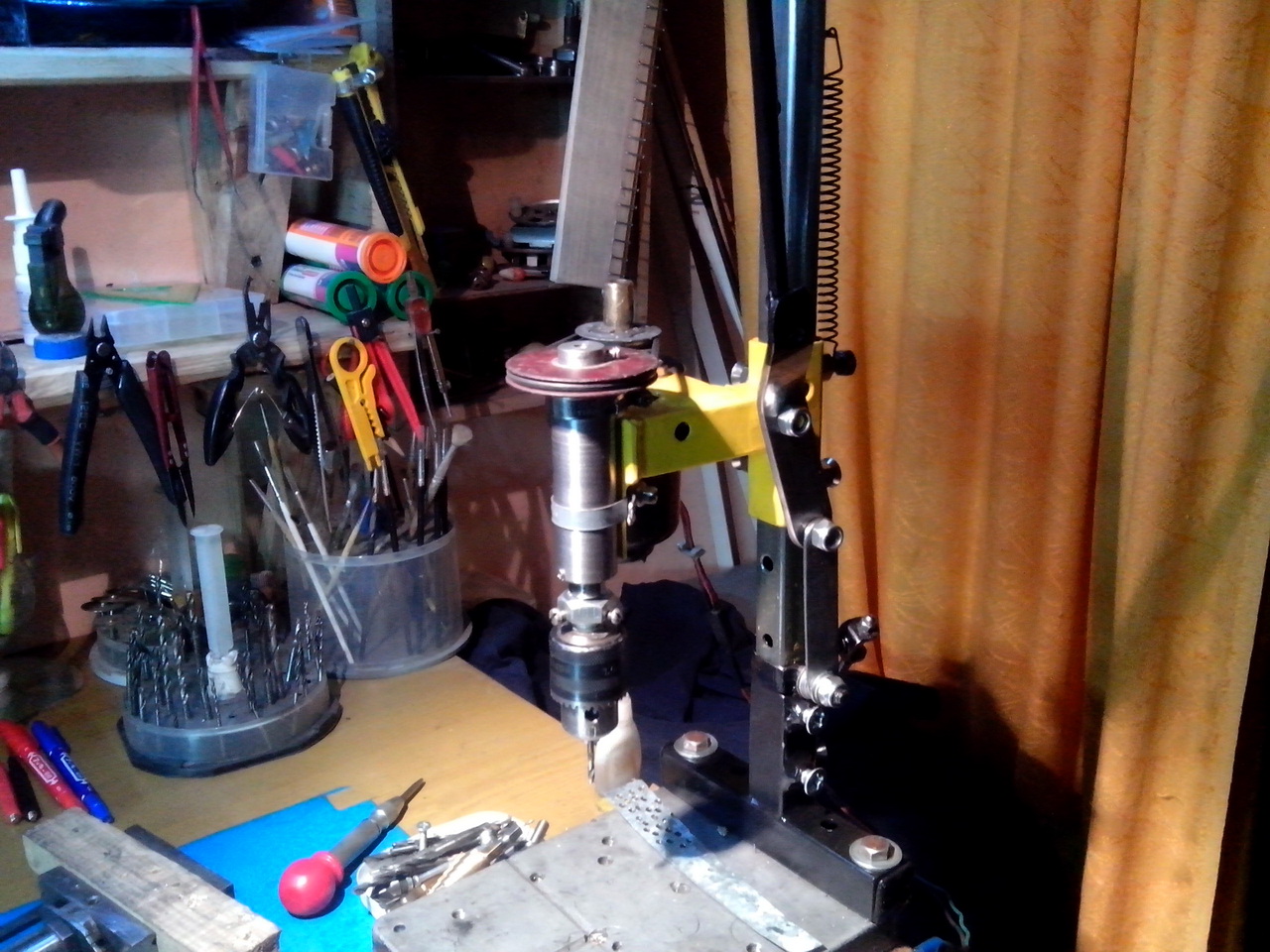

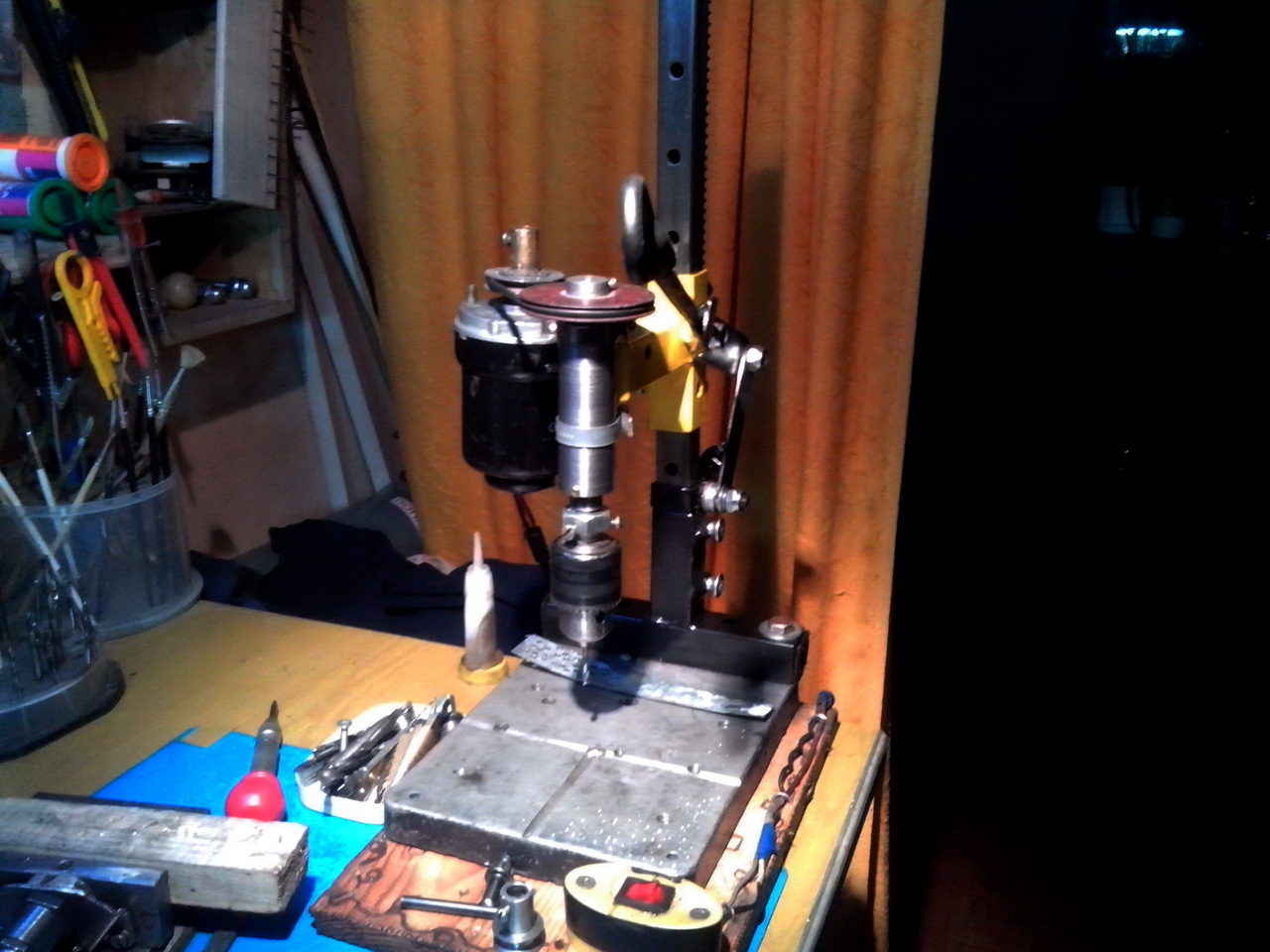

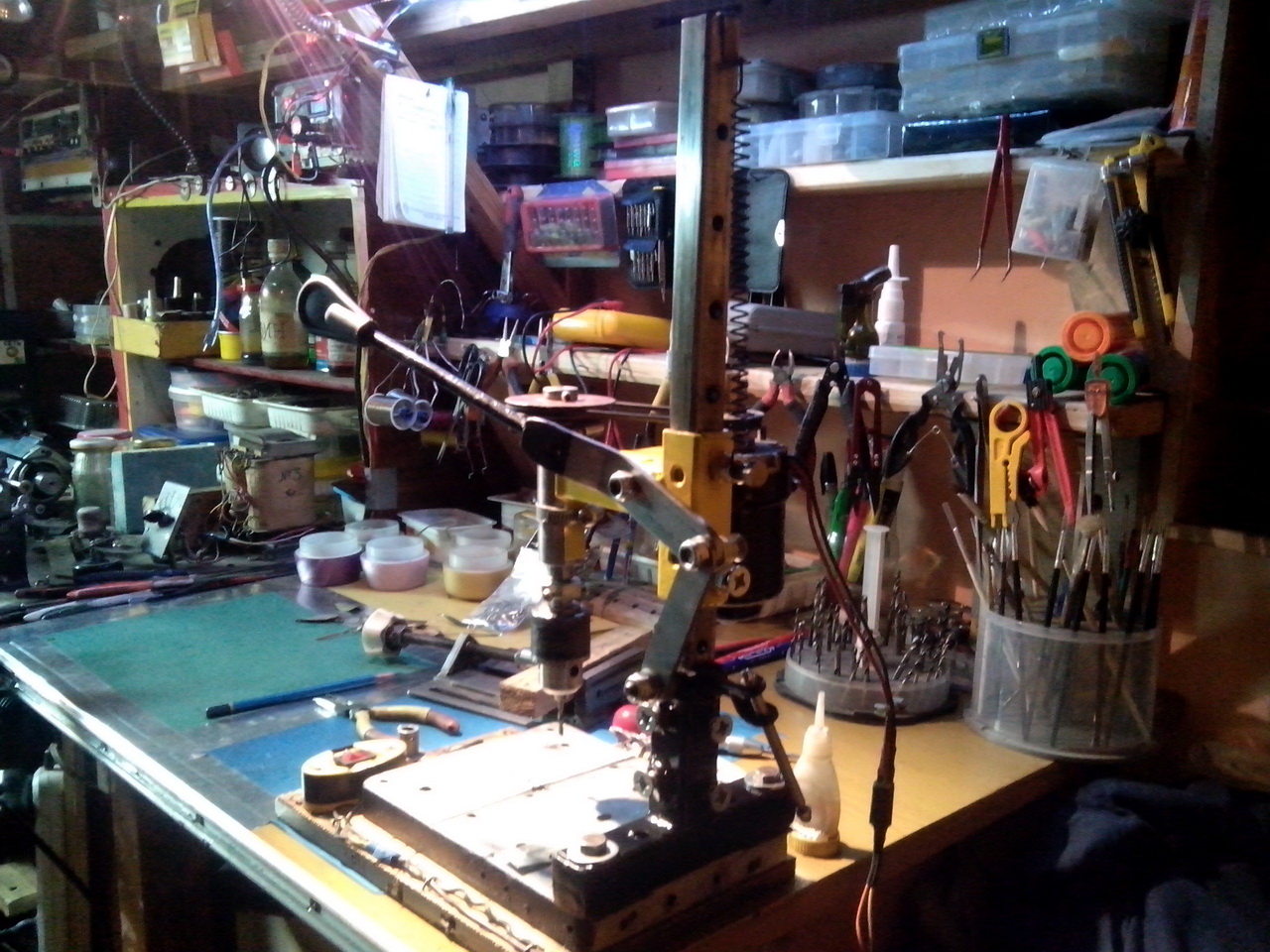

04 дек 2018, 21:26
04 дек 2018, 22:15
04 дек 2018, 22:19
Yurkoff писал(а):Вадимович, я офигеваю! Есть что-то такое, чего вы не умеете?
Но я над этим упорно работаю и стремлюсь узнать и научиться в этой короткой жизни как можно больше.., ибо всё это очень интересно и полезно...! Да и будет что сыну передать...
06 дек 2018, 19:02
SVL писал(а):Всем привет...

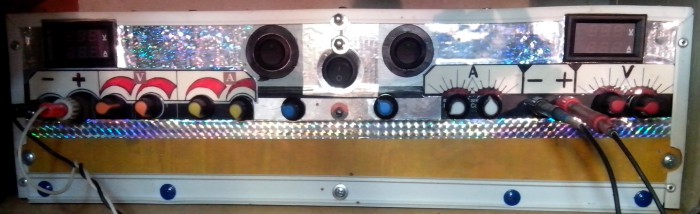

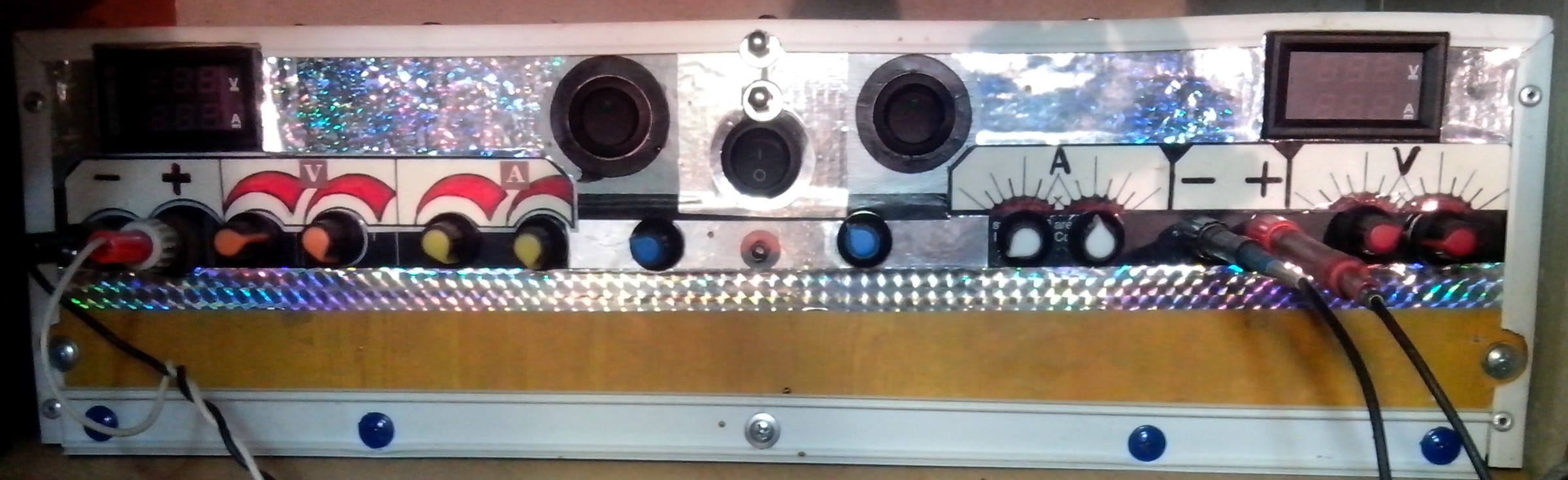

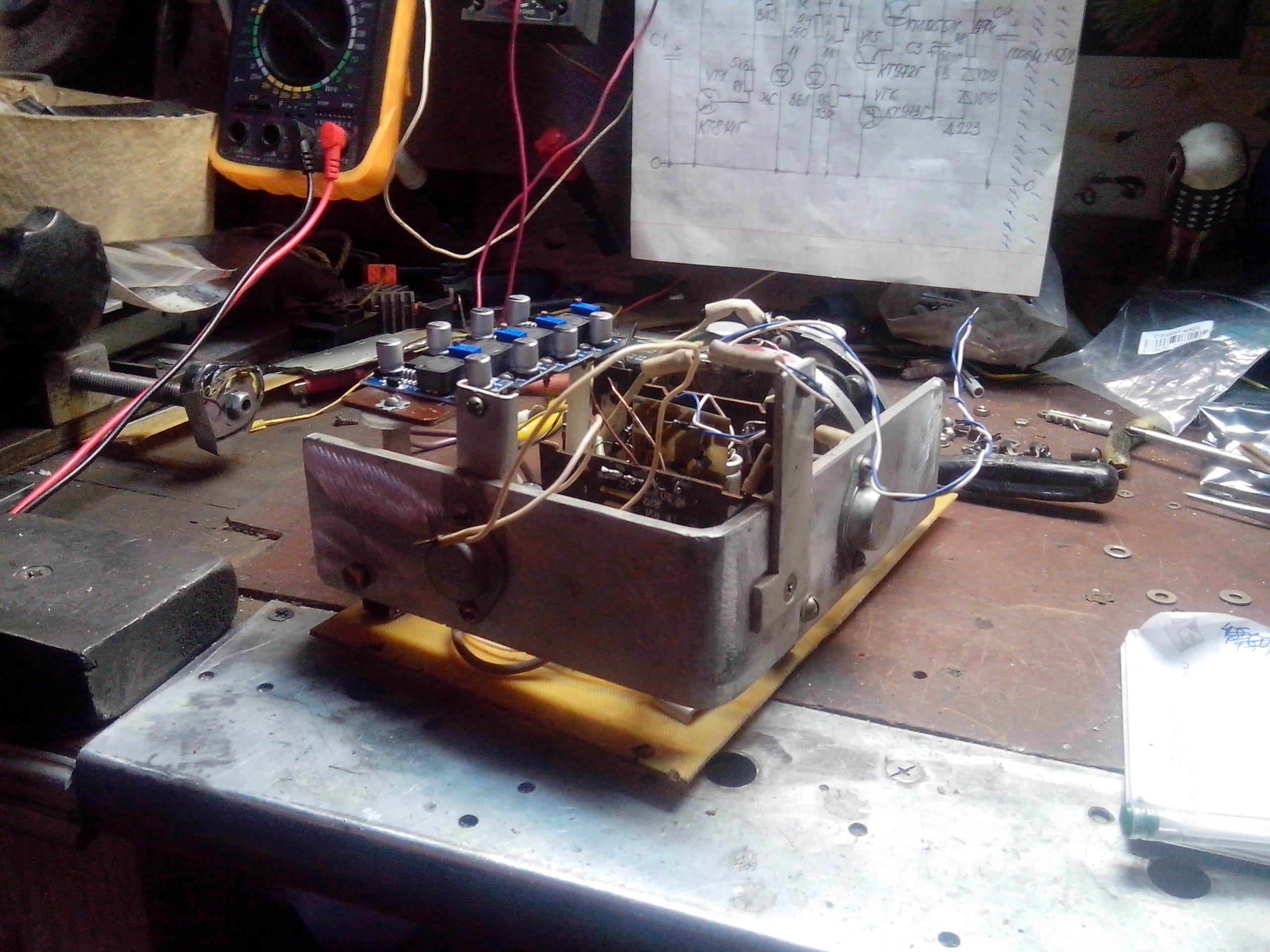

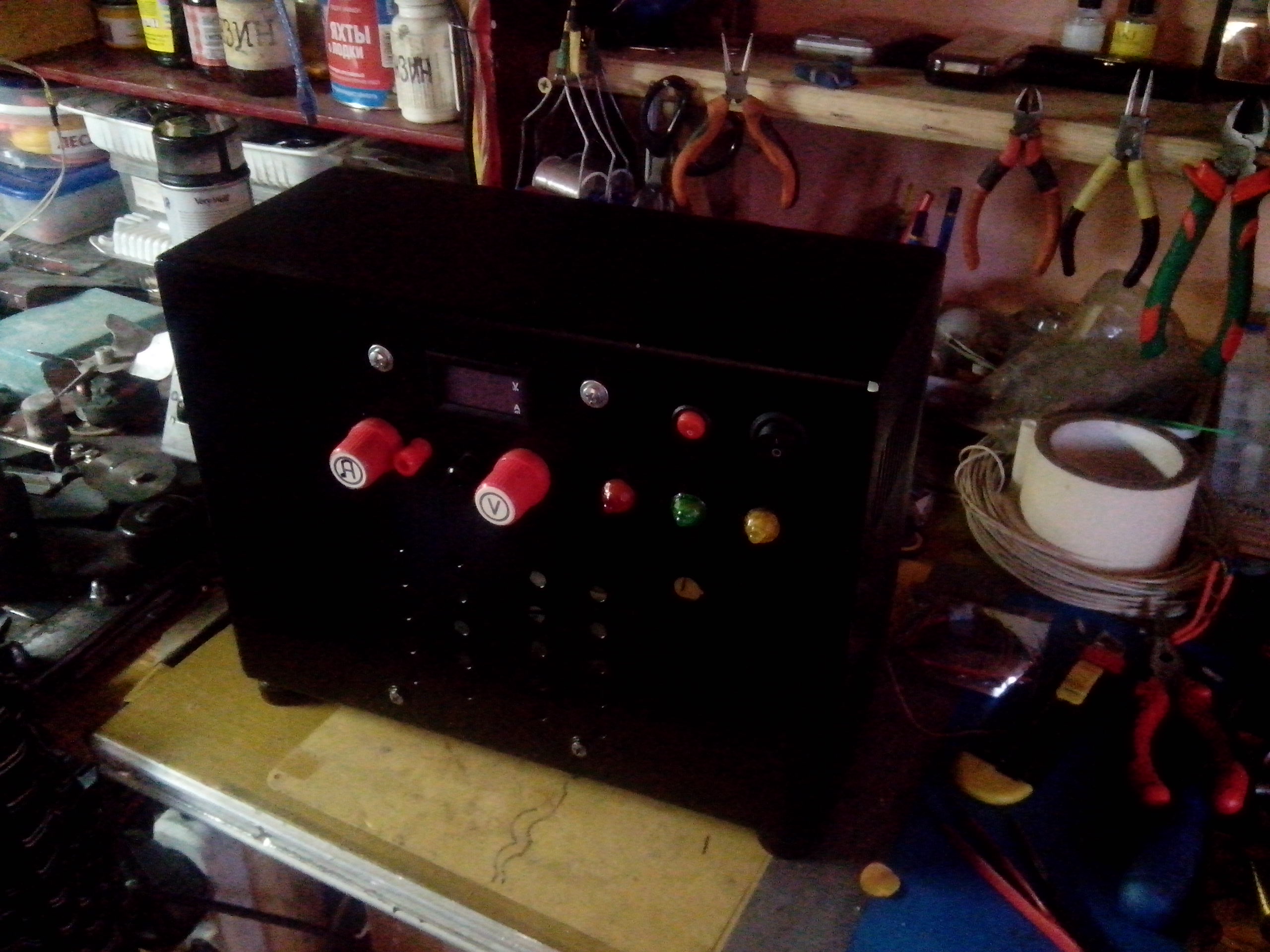

Наконец-то закончил переделку своего двухканального линейного блока питания с регулировкой напряжения и тока.
Вот что в итоге получилось.... надоел он мне за два месяца работы над ним...
Вот я и слепил по-быструхе...
Главное, что блок работает чётко и надёжно и радует меня своим функционалом...
Рад что ты снова в строю
! Имея многолетний опыт изготовления и эксплуатации БП , построенных по аналогичным схемам , рискну поделится своими наблюдениями . Не прими это за критику - просто небольшие дополнения для улучшения надёжности от бывшего конструктора РЭА . ) и при этом начинают расти " паразитные " токи базы , что ведёт к изменению выходного напряжения ( оно плывёт ) . Но если стабильность U вых. не критична , то не заморачивайся ( в большей степени этому подвержены германиевые транзисторы типа П210 , П217 и т.п.). Надеюсь выходные транзисторы стоят на очень хороших радиаторах
. .
. . Минус только один - при малых выходных напряжениях низкий КПД .
06 дек 2018, 20:25
aspid писал(а):Вадимович !

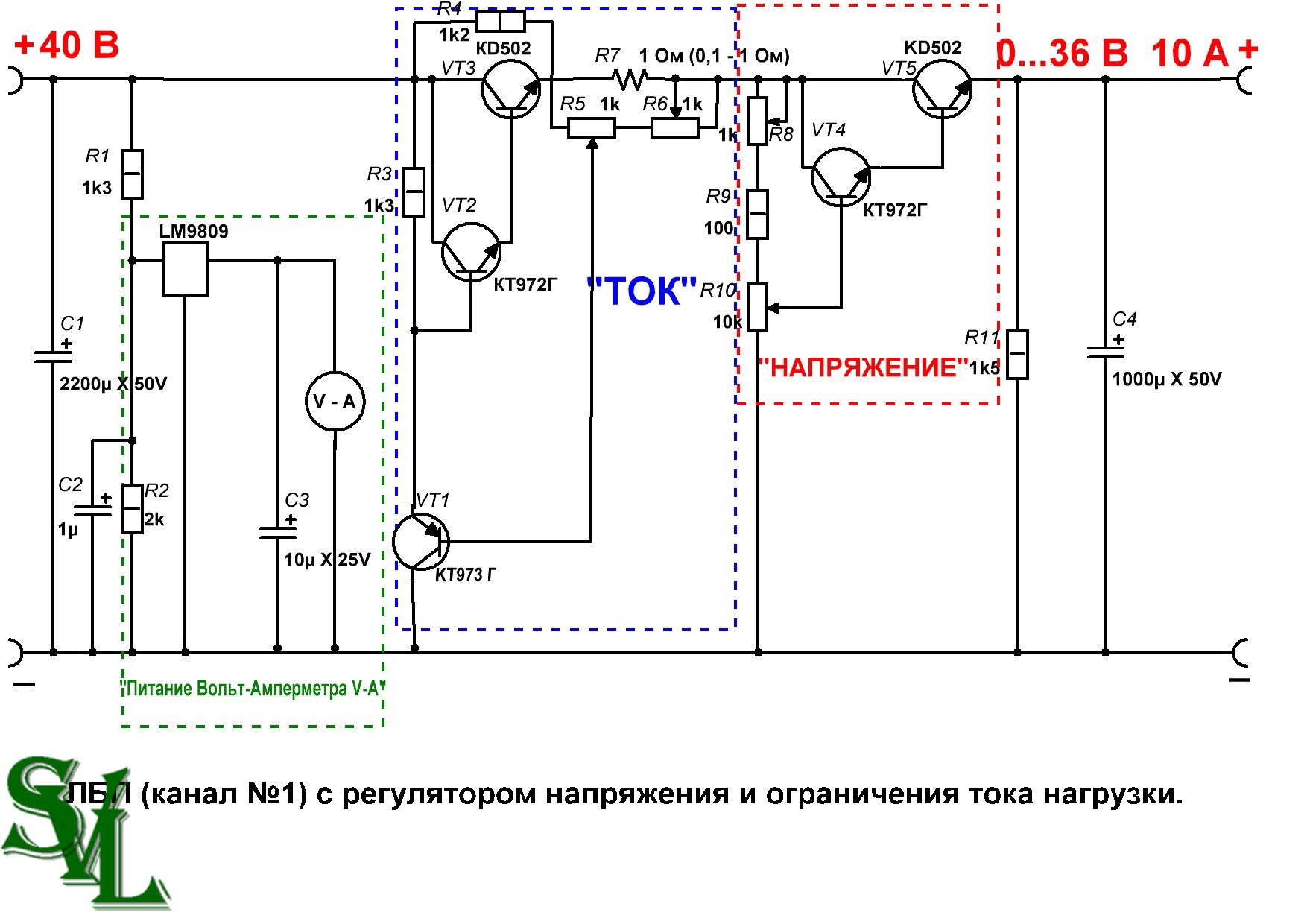

1). В схемах базу транзистора VT5 неплохо было бы подключить к минусу через резистор на 2-5 кОм , а VT4 на второй схеме через 10-15 кОм . Нужно это для стабилизации рабочей точки выходных транзисторов . Потому что при больших выходных токах и при низких напряжениях VT5 будет греться как сковорода ( хоть яйца жарь
2).В схеме 36В мощность R11 лучше увеличить до 2 Вт , т.к. при Uвых=36В на нём рассеивается 0,86Вт что приведёт постепенному обгоранию краски и появлению пренеприятнейшего запаха

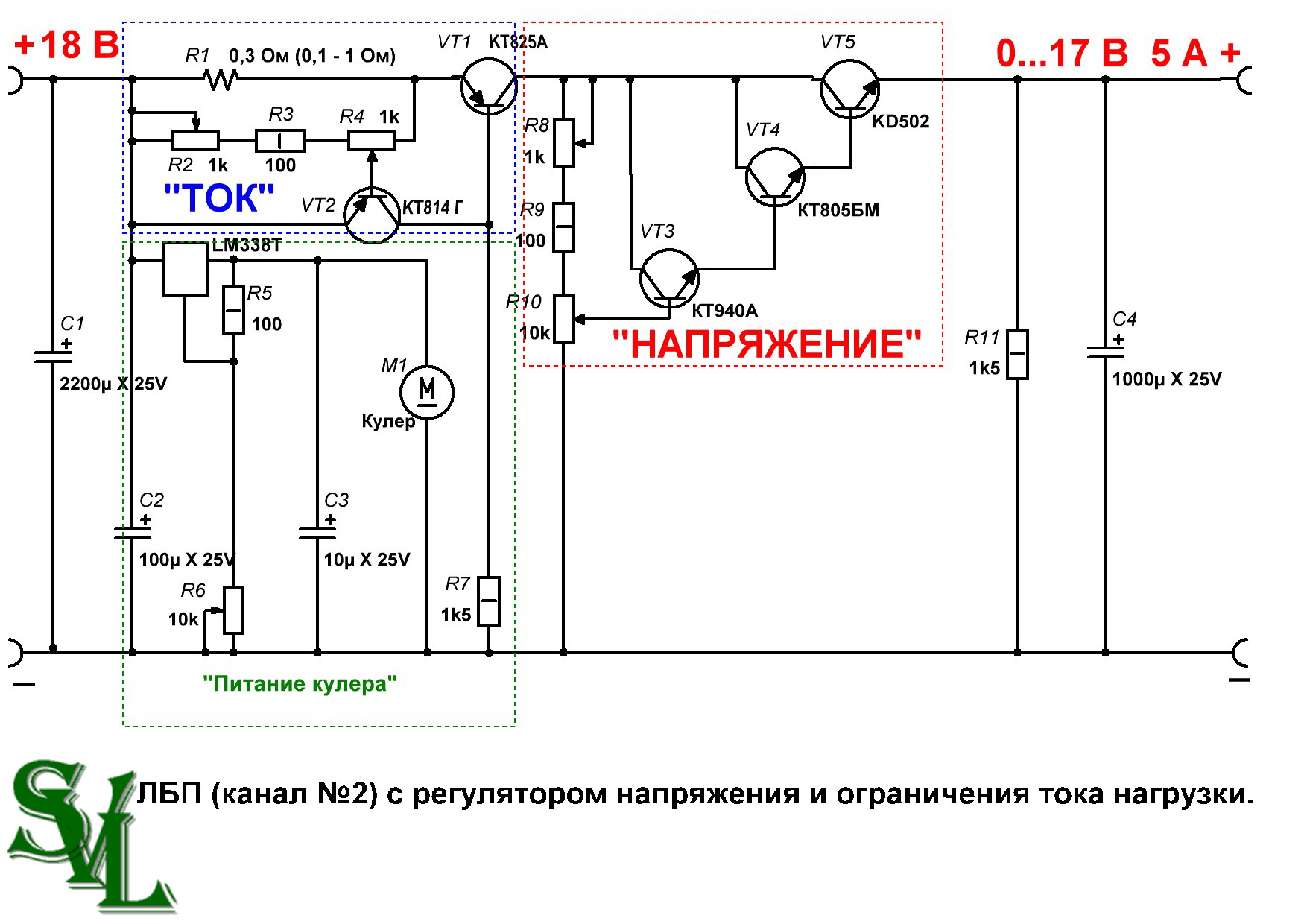

3)В схеме на 17В небольшая ошибочка - С2 подключен бестолково . Его "+" должен подключаться к точке соединения R5, R6 и LM3387. В резисторе R8 нет особой необходимости - он только ограничивает максимальное выходное напряжение , для этого достаточно одного R9 . Ну а для "понтов " вместо R6 для регулирования оборотов кулера в зависимости от температуры транзистора V5 можно воткнуть терморезистор , закрепив его на соответствующем радиаторе
Вцелом схема простая , надёжная , проверенная временм
Рад тебя читать и спасибо за хороший комментарий...
06 дек 2018, 21:23
SVL писал(а):Что касается конкретики, то...:
1. по поводу транзисторов через дополнительные сопротивления, то пока это не критично... Они стоят на хороших радиаторах и у каждого есть активное охлаждение кулерами.
2. R11 стоит 2 Вт... Это просто оплошность при рисовании схемы в программе...
3. Что касается С2, то он подключен в соответствии со стандартной схемой подключения стабилизатора LM338Т согласно даташита...

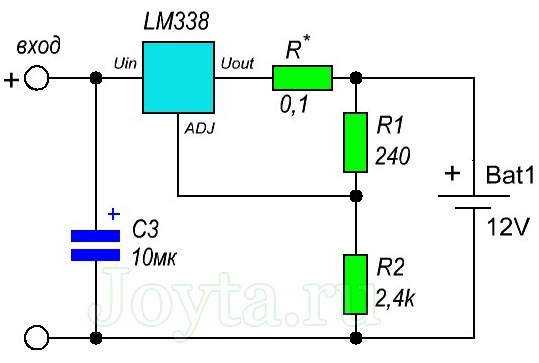

Вот например такая стандартная схемка:
Здесь всё видно.......
А вот резистор R8 как раз нужен для точной установки необходимого напряжения выхода..... Бывает, что такая необходимость нужна.
А что касаемо терморезистора, то у меня просто его на тот момент под рукой не оказалось, а делать термодатчик на германиевом транзисторе типа МП41 я просто поленился...
Про R8 согласен , при установке Uвых с помощью R10 его (R8) лучше выставить в среднее положение . Извиняюсь , не учёл необходимости в особо точной настройке . С2 в схеме на 36В подключен как надо , а вот на 17В бестолково ( или в схеме не хватает ещё одного элемента - резистора , диода или дросселя )
. На этой схеме С1 и С2 подключены параллельно , А так как ёмкость С2 меньше 5% от С1 , то особого смысла в его установке нет . Ели в разрыв цепи питания LM338Т поставить R , L или VD , то С2 , бесспорно , станет элементом фильтра для питания стабилизатора . Спишем это на некритичную ошибку в схеме не влияющую на её работоспособность . Сергей Вадимович ! Ещё раз снимаю шляпу и восторгаюсь твоей трудоспособностью .
06 дек 2018, 21:35
aspid писал(а):..........а вот на 17В бестолково ( или в схеме не хватает ещё одного элемента - резистора , диода или дросселя )

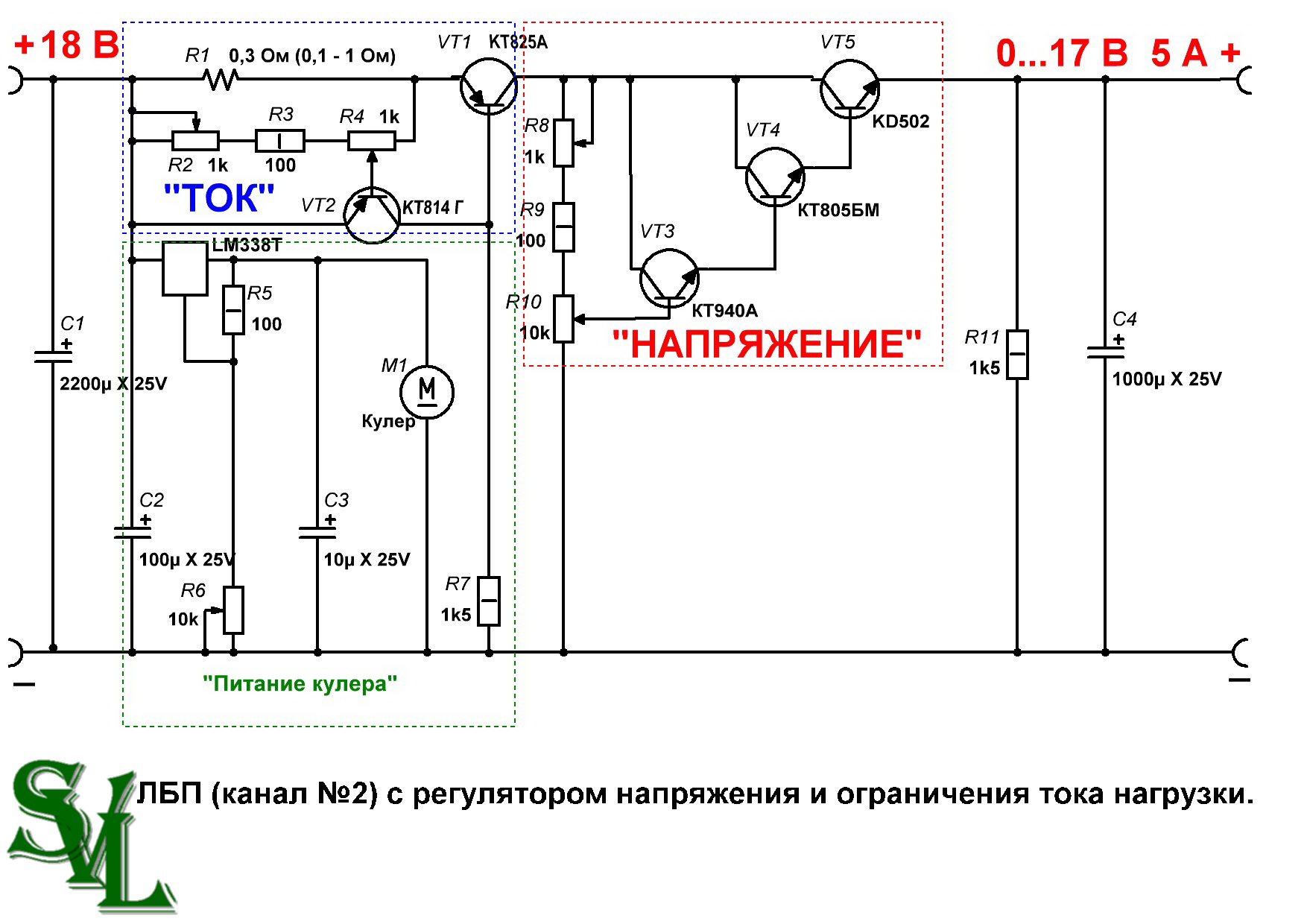

И всё это мне уже толком поднадоело.., по-этому я невнимательно выполнил установку конденсатора С2..., просто прошляпил и всё... Но вот неожиданно нашёл эту схему на ЮТюбе... Всё оказалось гениально, а значит просто и надёжно (схема №2 на 17В). Здесь регулятор тока построен на ПНП транзисторах и построен отдельно от регулятора напряжения, т.е. на отдельных транзисторах. Совместить регуляторы тока и напряжения на одних и тех же транзисторах у меня толком не получилось. Всё было не стабильно и не так, как я хотел... И главное в этих схемах, что они не боятся перегрузок по току и К.З...!!!

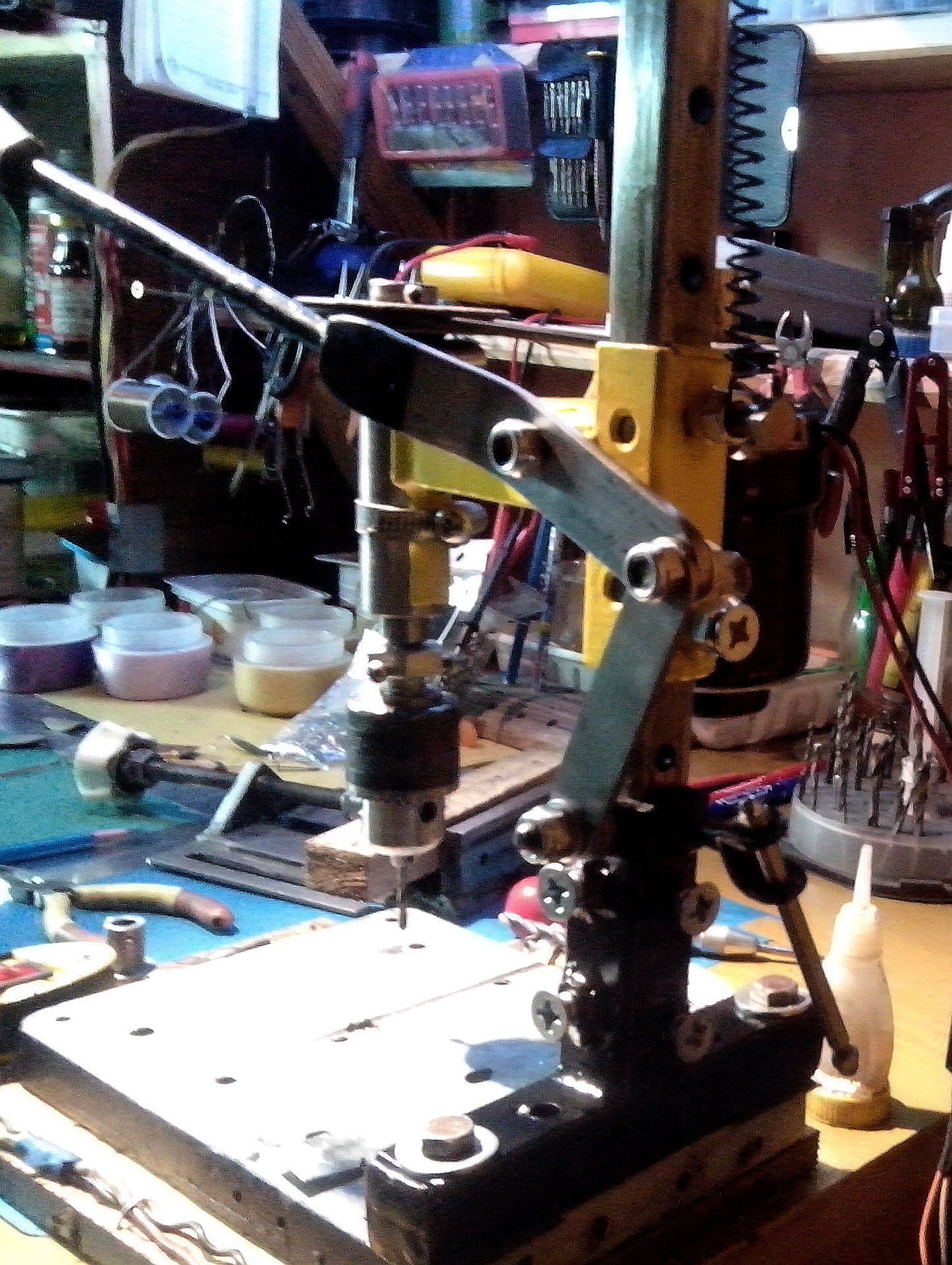

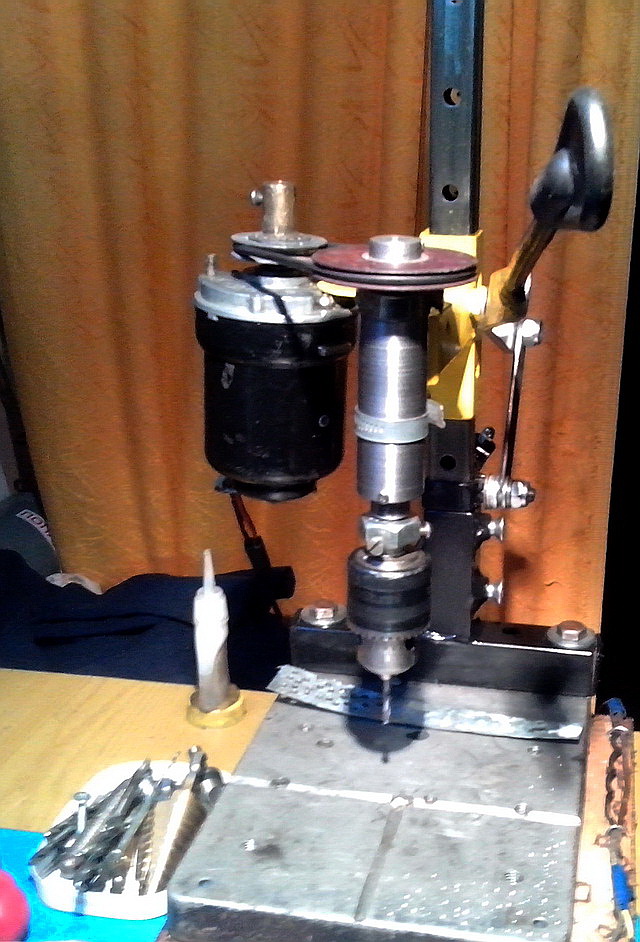

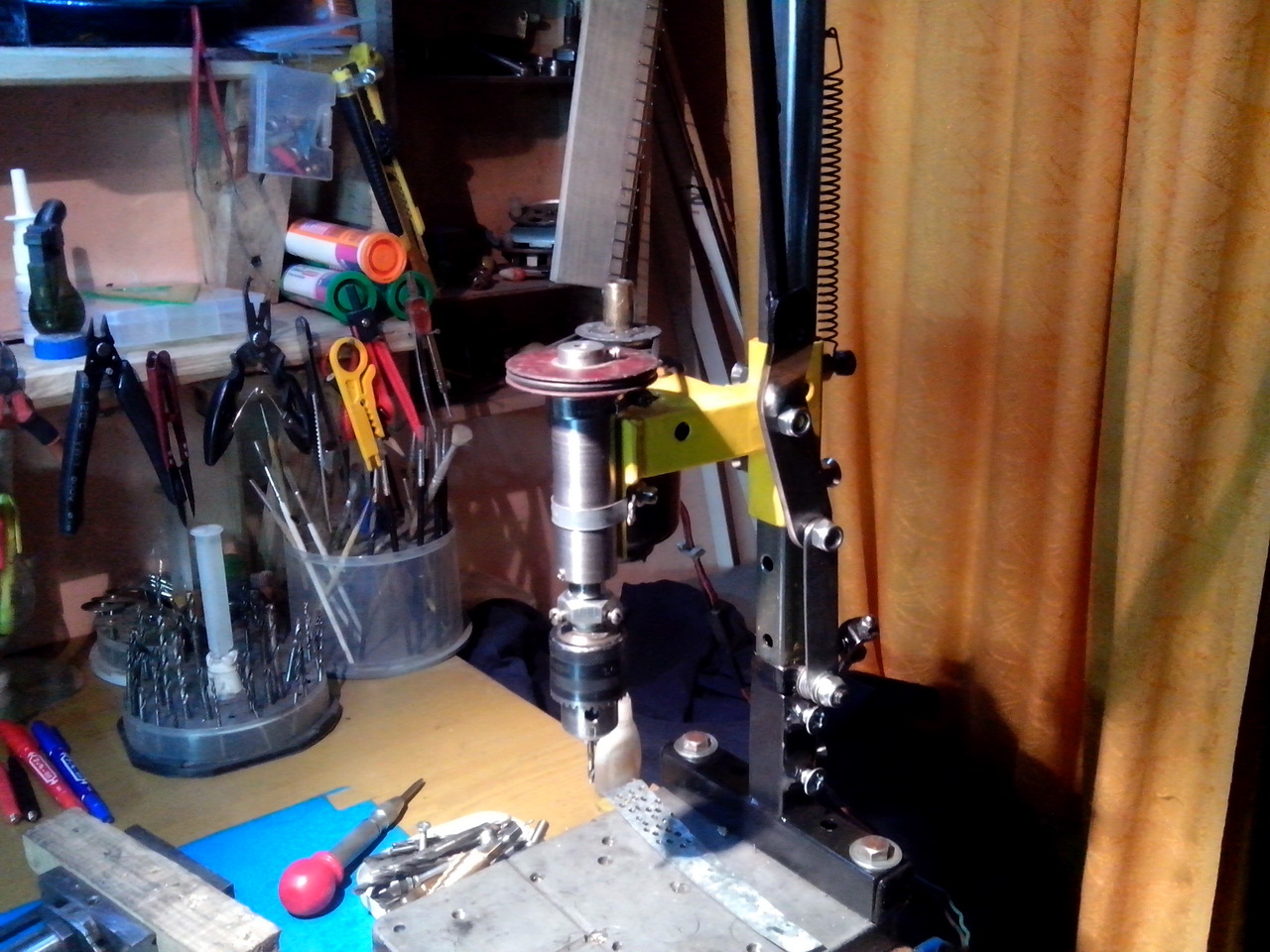

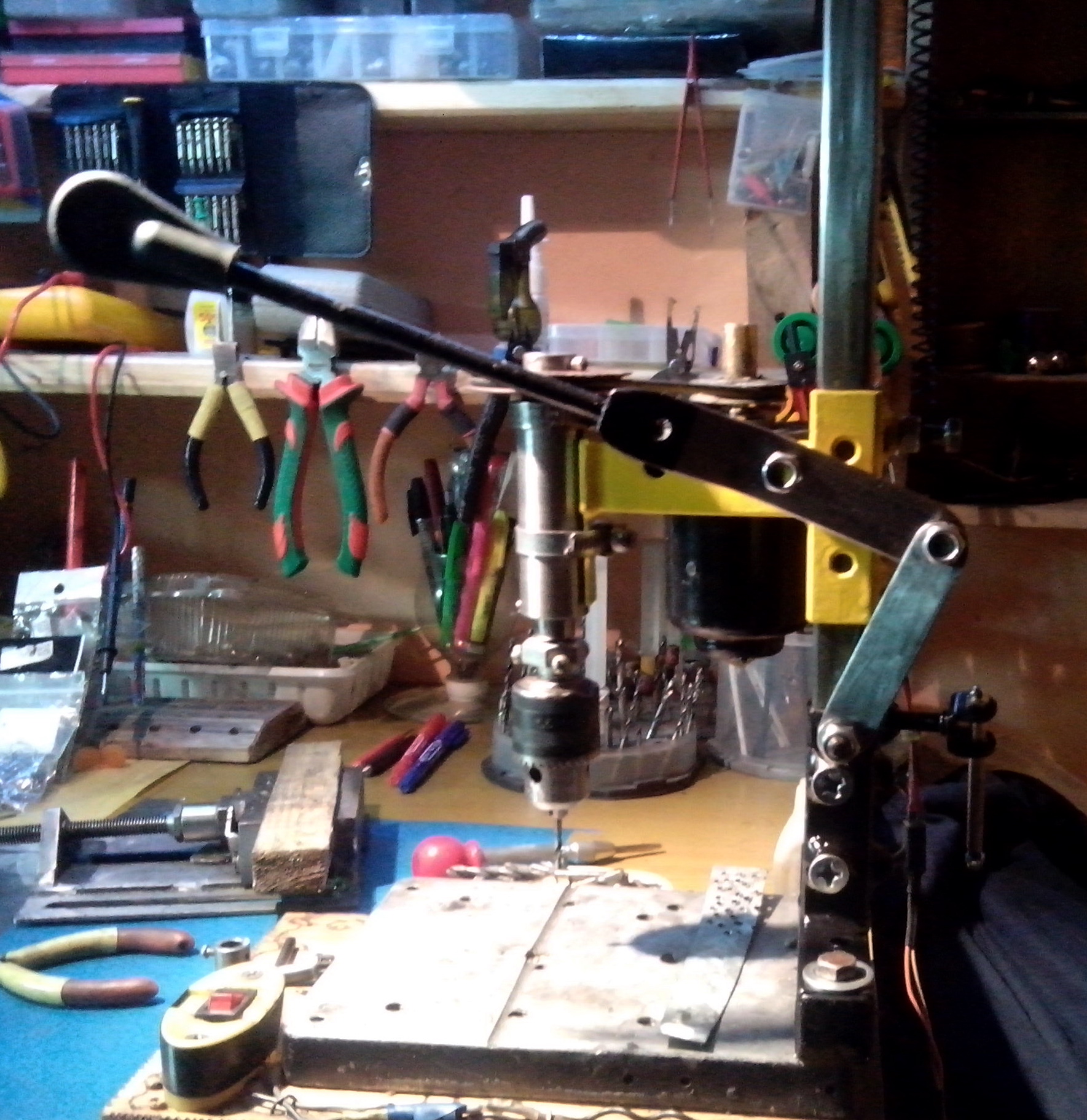

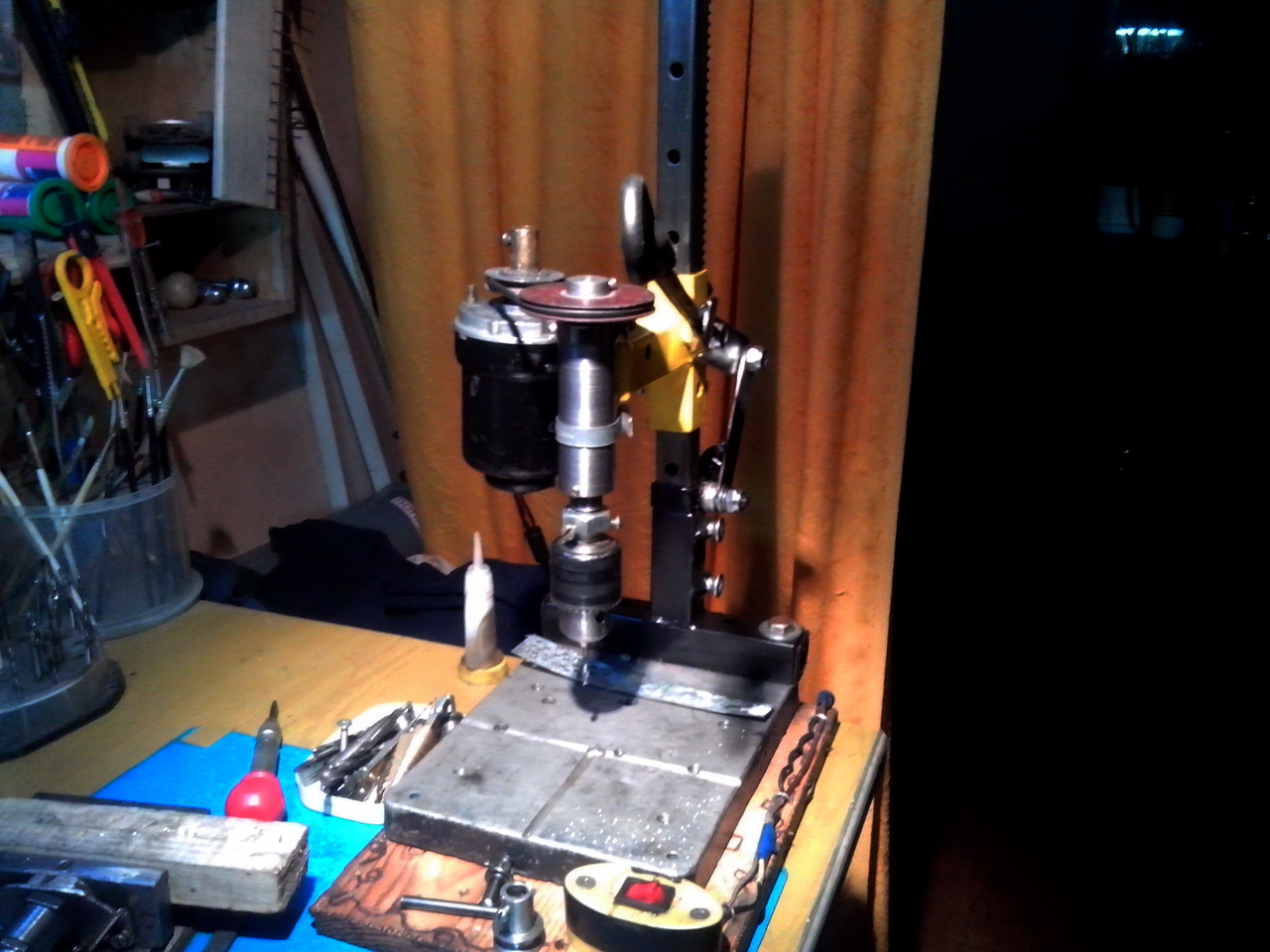

05 янв 2019, 12:29
17 янв 2019, 13:10

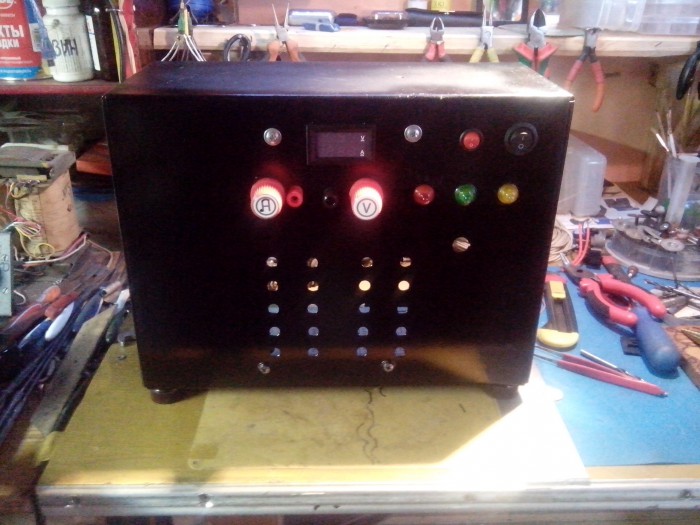

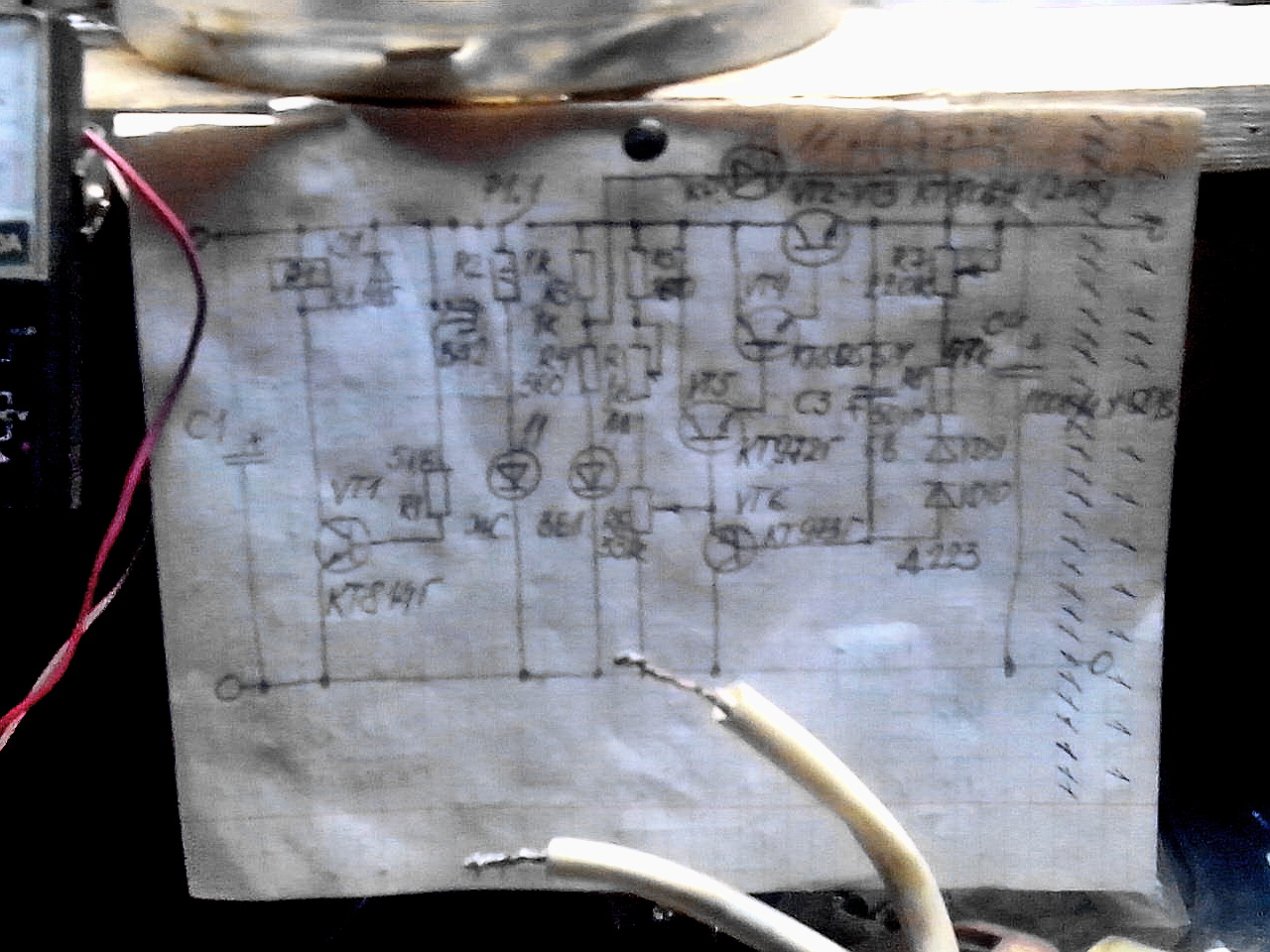

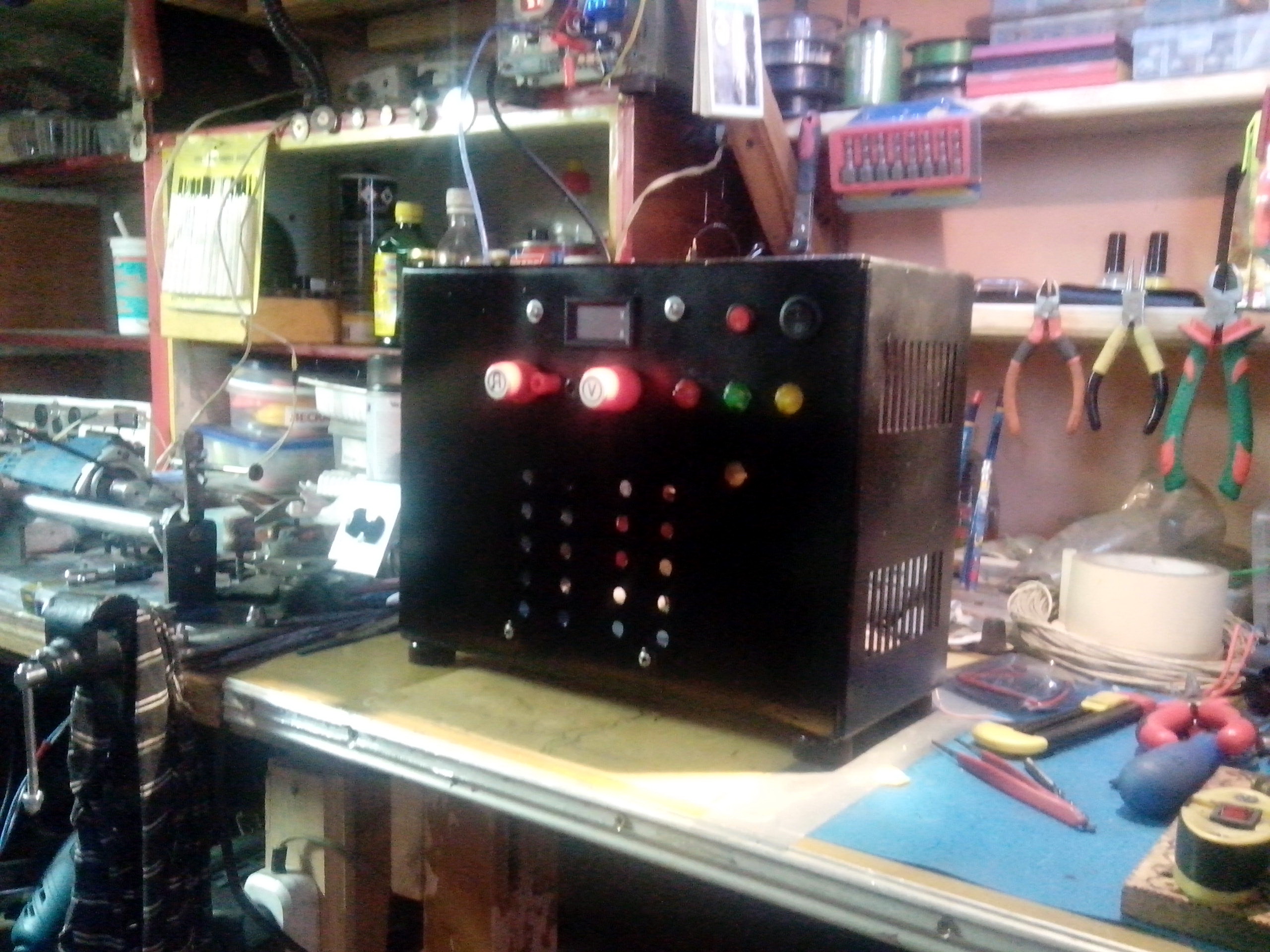

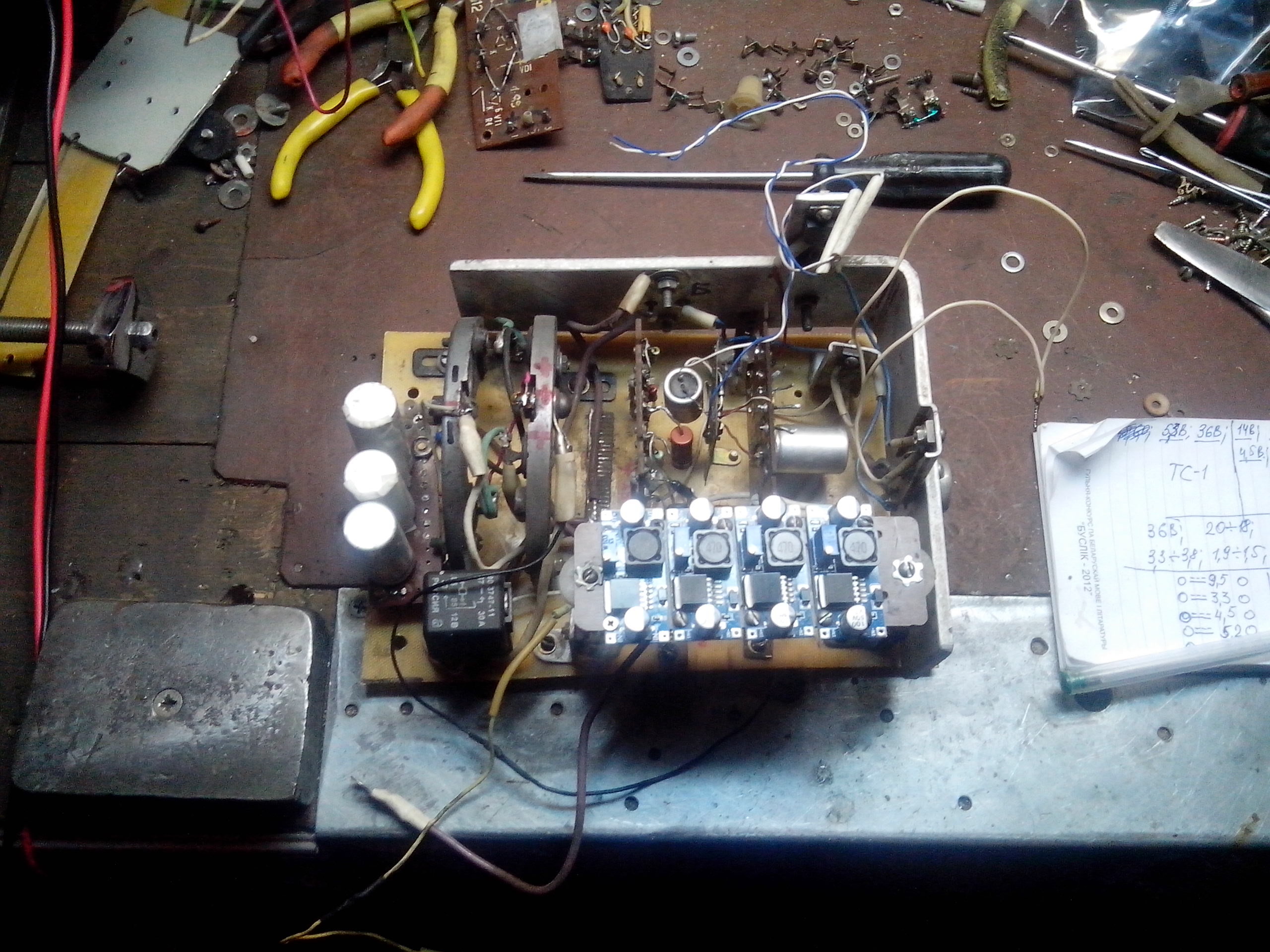

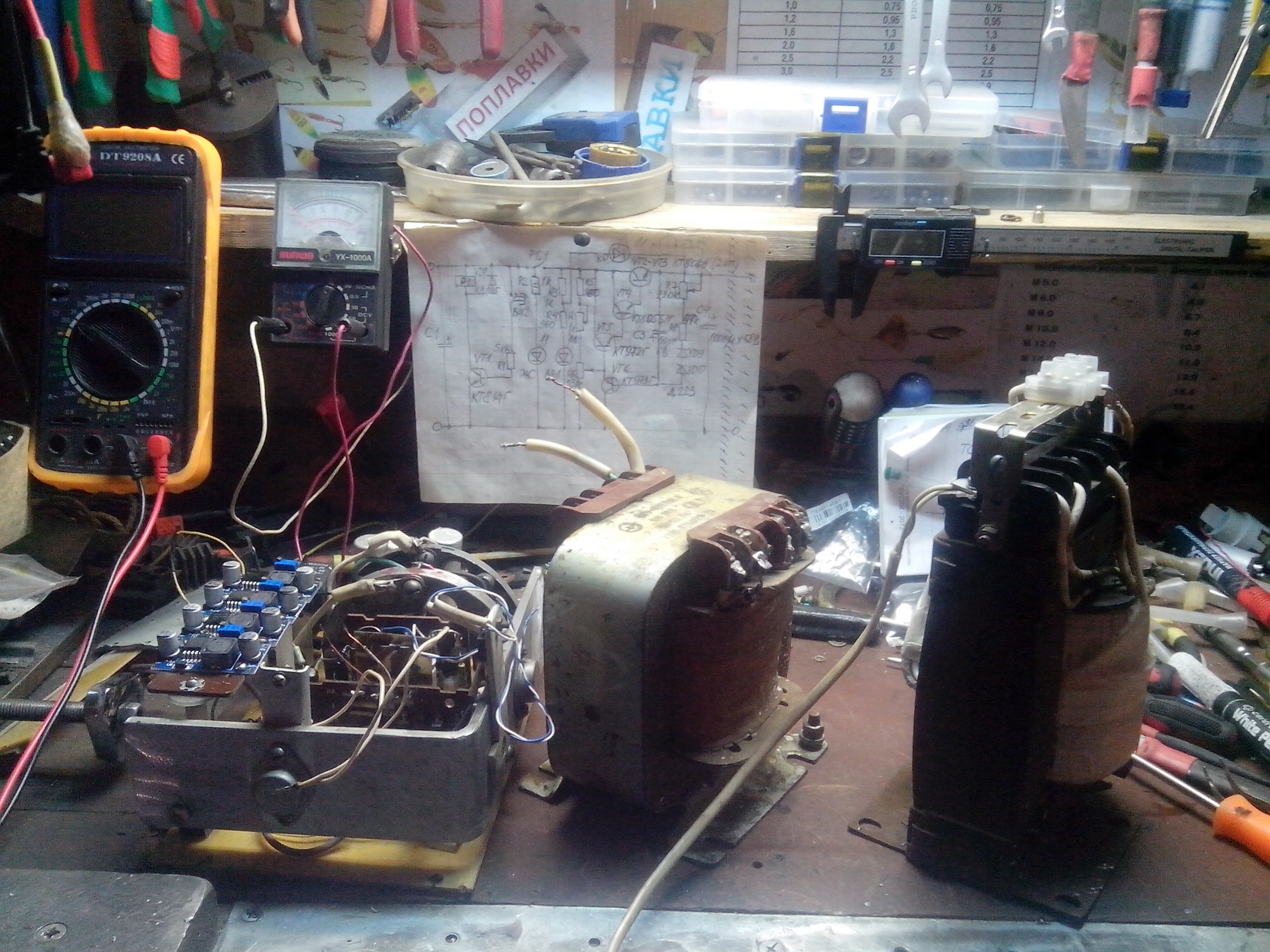

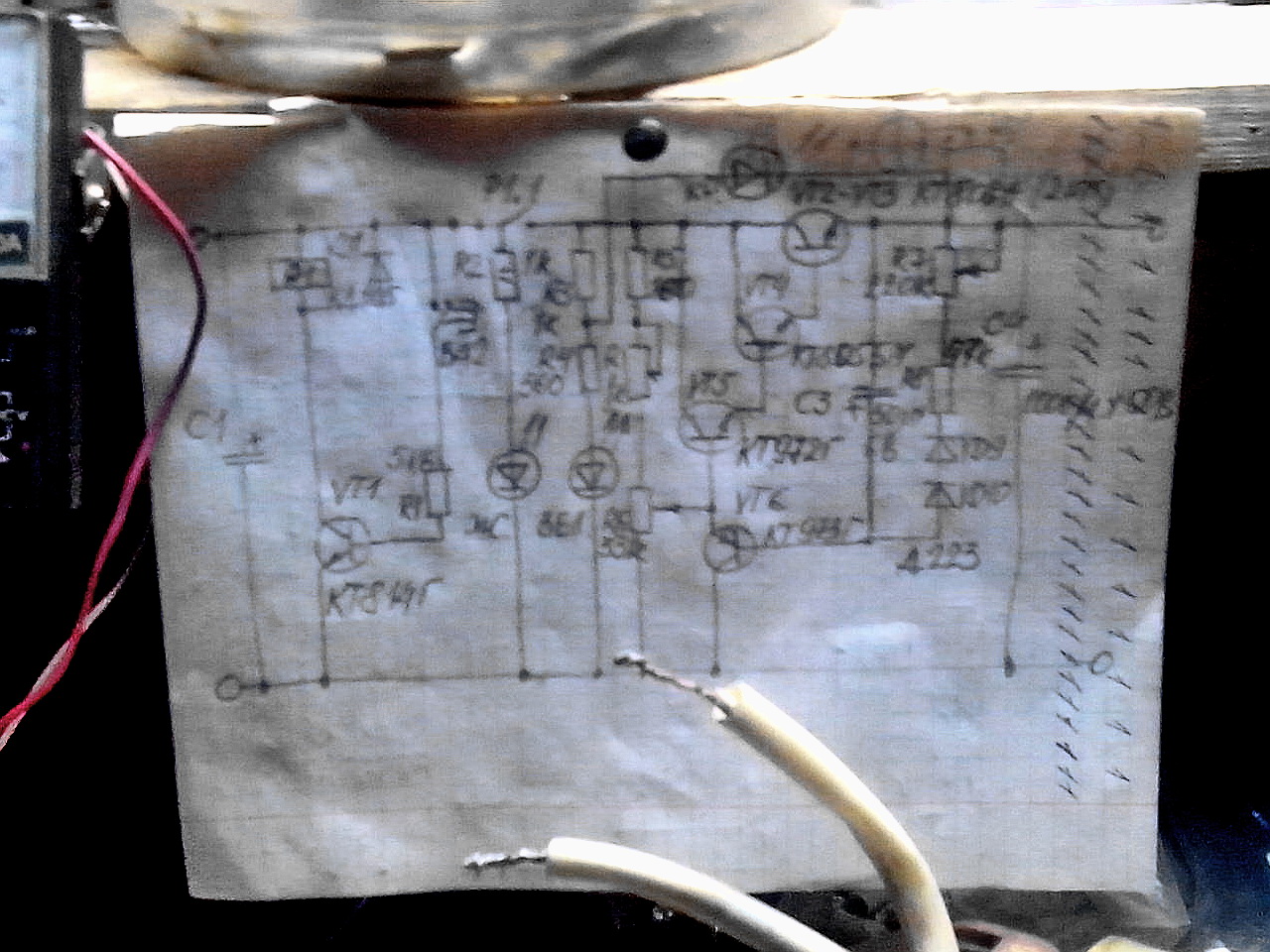

SVL писал(а):БП с транзисторным регулятором напряжения, защитой от КЗ и множеством разных фиксированных напряжений, как постоянного тока, так и переменного...
17 янв 2019, 15:00
ZUBBER писал(а):SVL писал(а):БП с транзисторным регулятором напряжения, защитой от КЗ и множеством разных фиксированных напряжений, как постоянного тока, так и переменного...
А мне по жизни всегда не хватало знания всех этих радиотехнических премудростей....
Однако иногда нужда один хрен заставляет брать в руки тестер.
На данный момент имею два свежевыписанных с алиэкспресс реле времени на 12В, одно из которых планирую установить в мотоцикл.
Казалось бы все просто, но одно подобное ранее купленное реле я уже спалил.....
Тем более, что тестер уже есть...
17 янв 2019, 15:03
04 фев 2019, 08:16
ZUBBER писал(а):На данный момент имею два свежевыписанных с алиэкспресс реле времени на 12В, одно из которых планирую установить в мотоцикл.

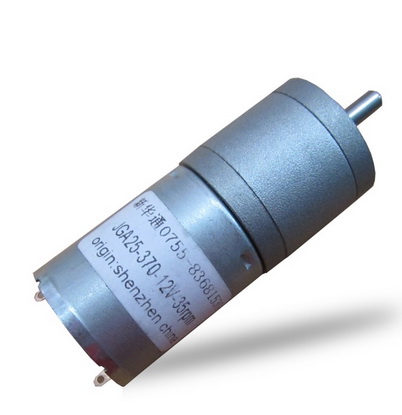

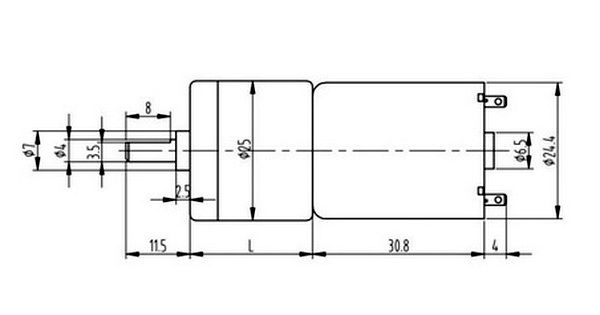

21 мар 2019, 20:16
21 мар 2019, 22:09
22 мар 2019, 18:18
