Самодельное оборудование для изготовления рыболовных снастей

Всем привет...

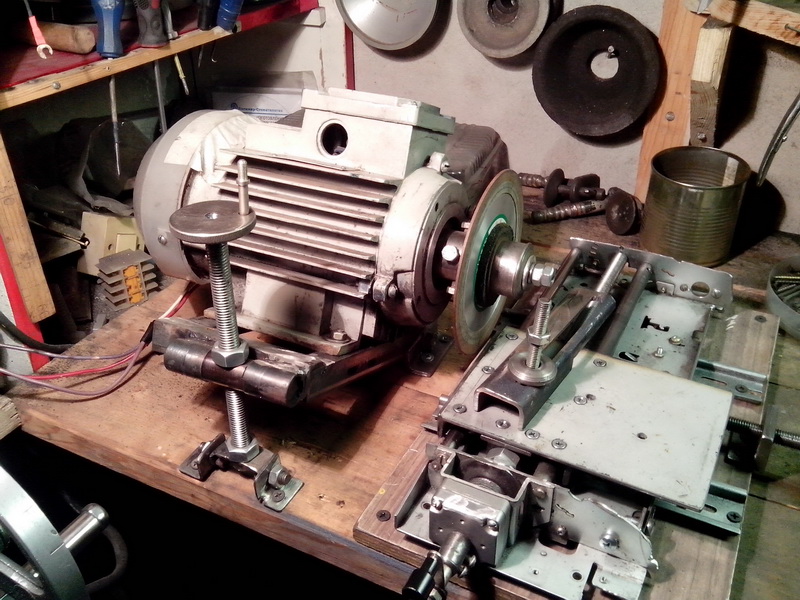

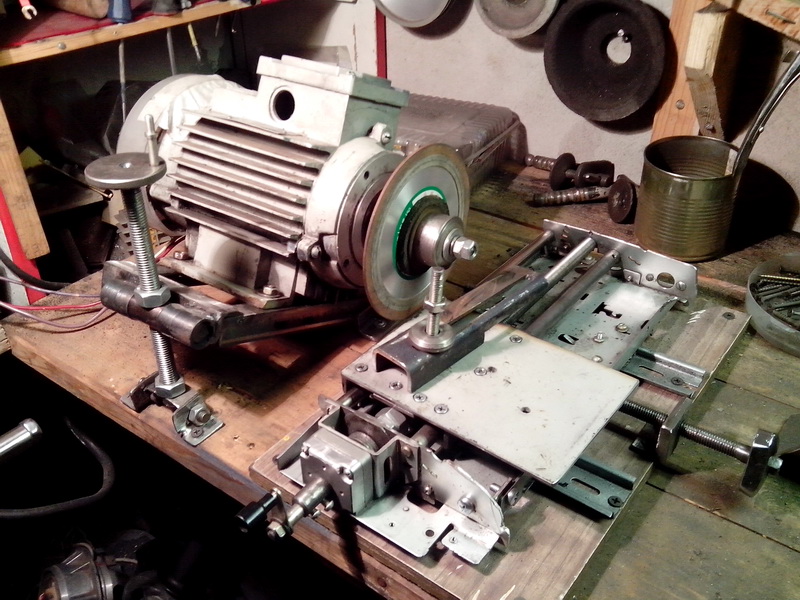

Вот наконец завершил я свой самодельный координатный стол. :st_ruskiy:

В итоге получился мини шлифовально-фрезерный станочек... :smu:sche_nie:

Осталось к нему сделать поворотные тиски. Это не проблема, на днях сделаю и выложу окончательный вариант...
Станок получился неплохой в плане того, что он довольно достойно выполняет своё предназначение, а вот его возможности я значительно приумножу в процессе эксплуатации...

Продолжение следует......... :uch_tiv:

Всем привет...

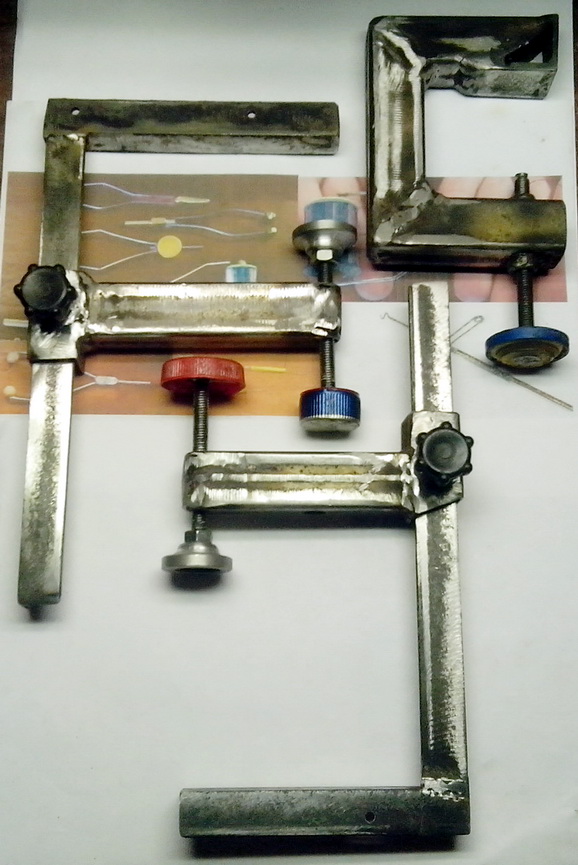

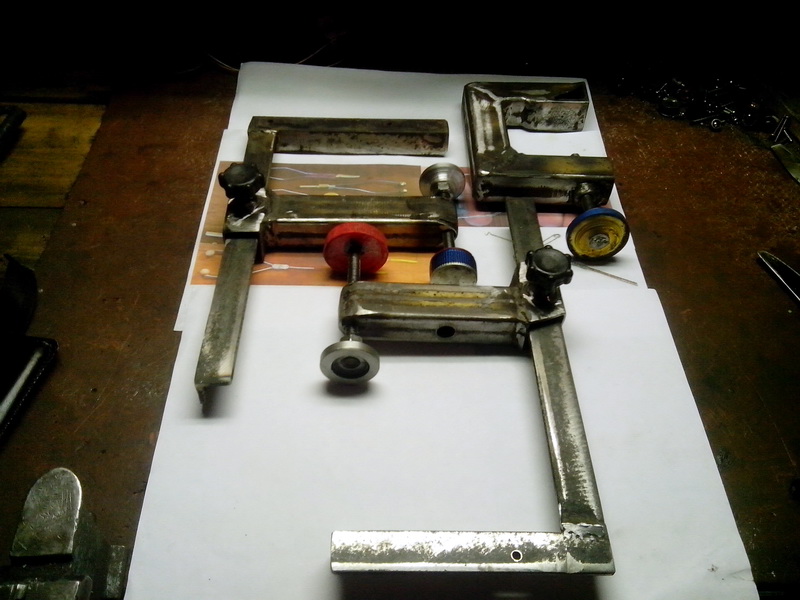

Вот решил сделать пару-тройку струбцин из подручных материалов, что называется:" ...я тебя слепила из того, что было..." :st_ruskiy:

На днях был в строительных магазинах в городе и обратил внимание на цены струбцин. Это какой-то ужас...! :sh_ok:

Что там той струбцины, простейшее устройство, нет в ней ничего сложного и дорогостоящего, а цена - одуреть...!
Вот и решил я сделать струбцины сам. За вечер легко сделал две струбцины. Завтра покрашу и всё. Грош цена такому "супер сложному" устройству... :ps_ih:

, а вещь нужная...

Вложения

Тоже как-то понадобились струбцины, но магазин отбил желание приобретать их!

Струбцин всю жизнь и у меня было как то дифицит.... Тож надо будет заняццо. Спс за идею.
А так пока приноровился, многий обрабатываемый шмурдяк, тупо прикручивать перед обработкой шурупами. :ps_ih:

Благо шуруповерт всегда под рукой.
Если кто помнит, у меня там такая подвесная подставка для колес из труб, так даже когда ее варил, и то вначале трубы в углы выставлял и прикручивал к столу шурупами, ложа на них сверху и приворачивая куски досок. trolololo

Всем привет...

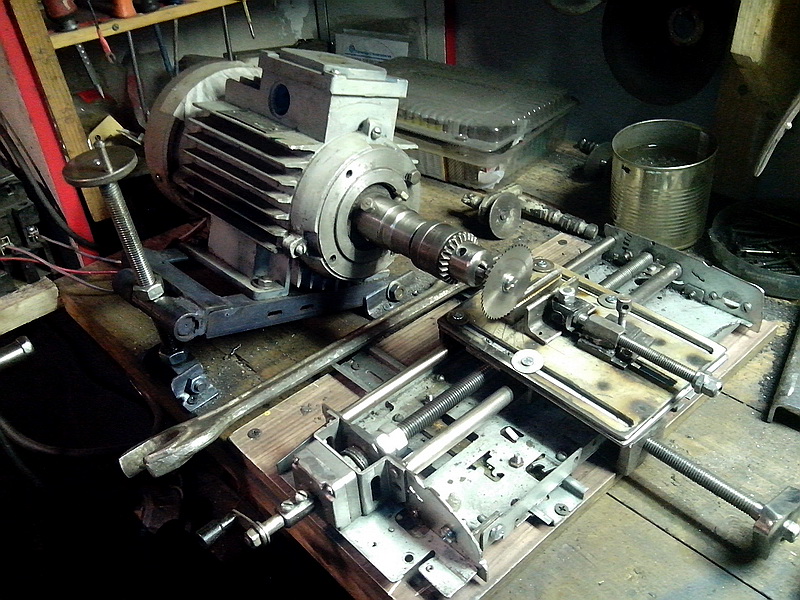

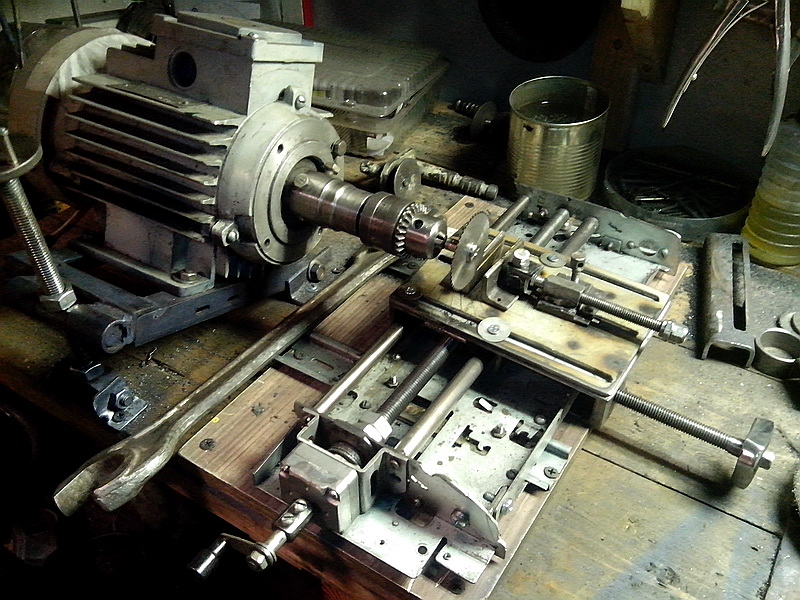

Наконец доделал я своя мини фрезерный станочек, испытал и остался доволен результатом...! :co_ol:

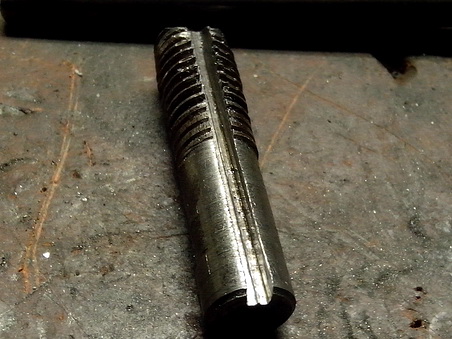

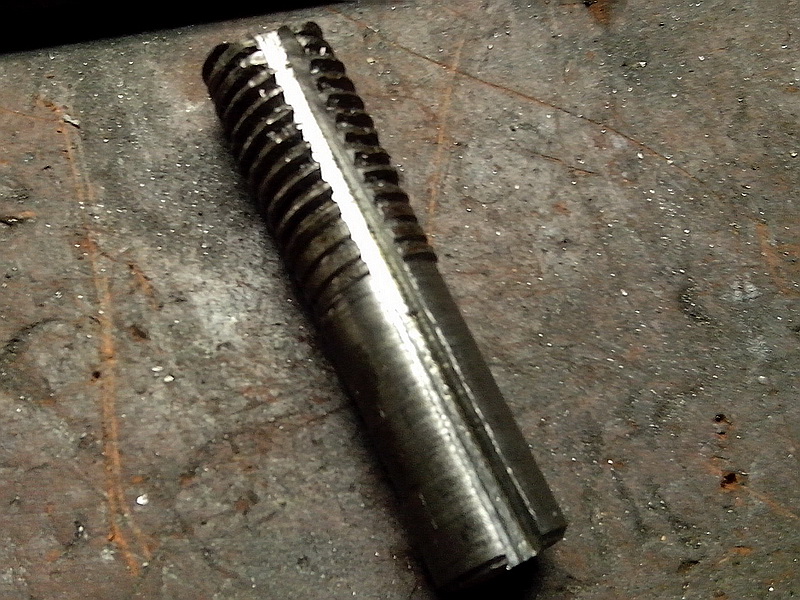

Профрезеровал шпоночный паз на шпильке в порядке эксперимента дисковой китайской фрезкой и вот что получилось...:

: Самодельнный фрезерный мини станок 02.jpg (68.28 КБ) Просмотров: 13436

На этом пока прекращаю самоделки и берусь за рыбалку.......... :uch_tiv:

твою жэш мать! Это не золотые , это платиновые руки у тебя! респект и уважуха :co_ol:

Всем привет...

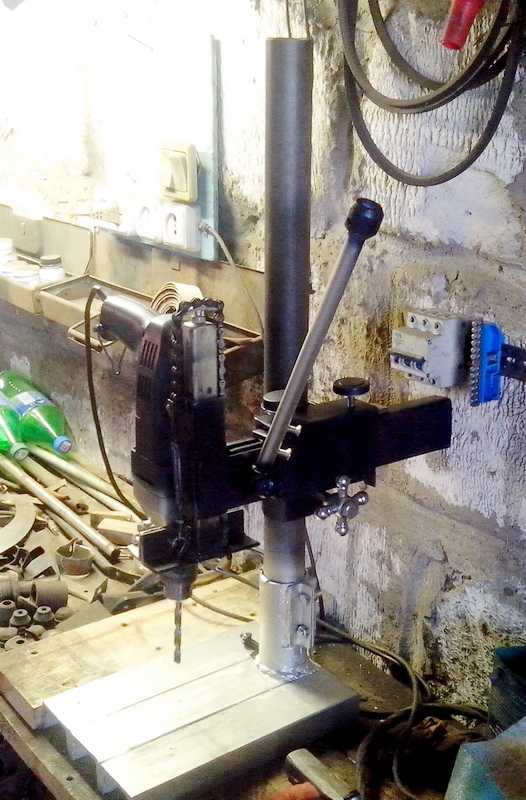

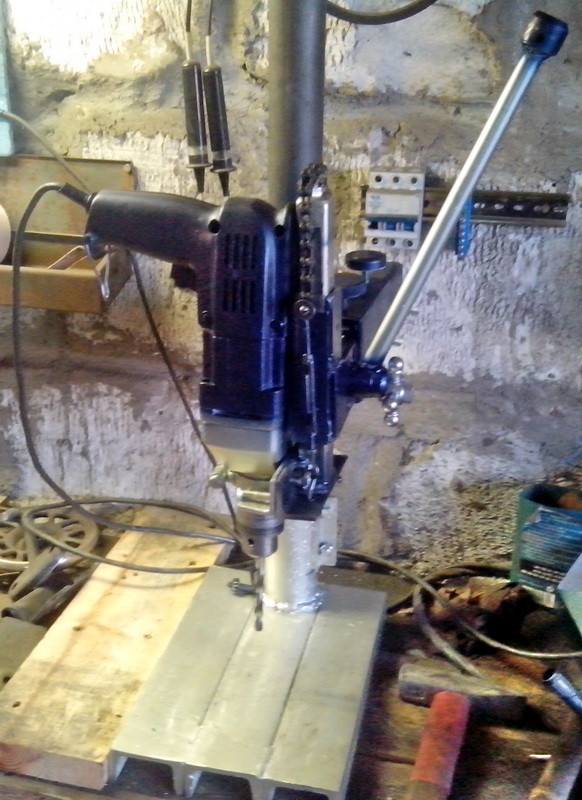

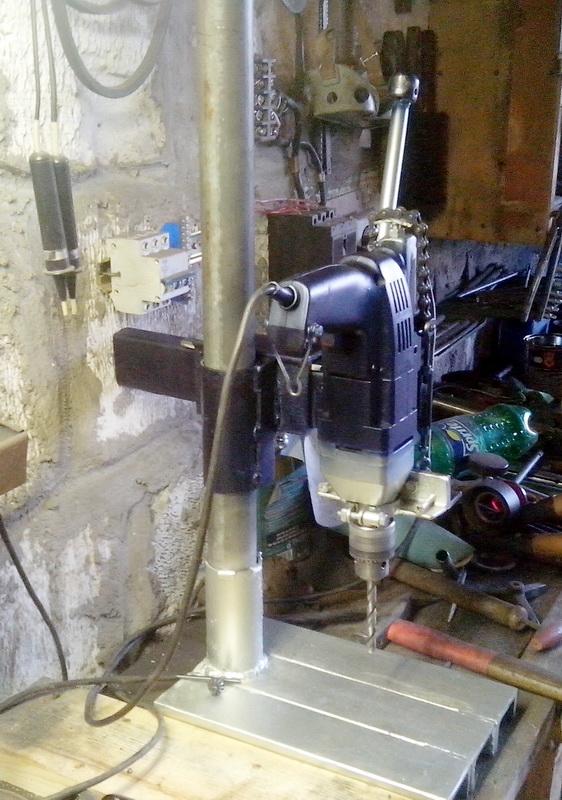

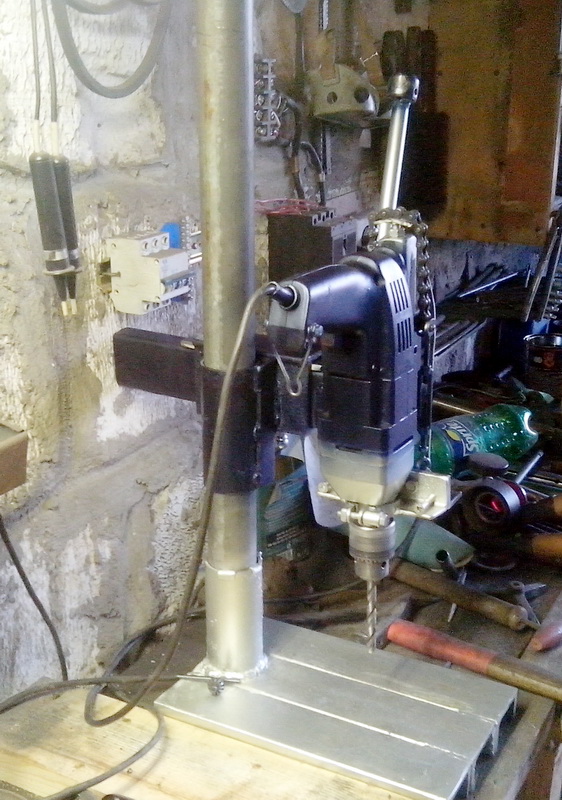

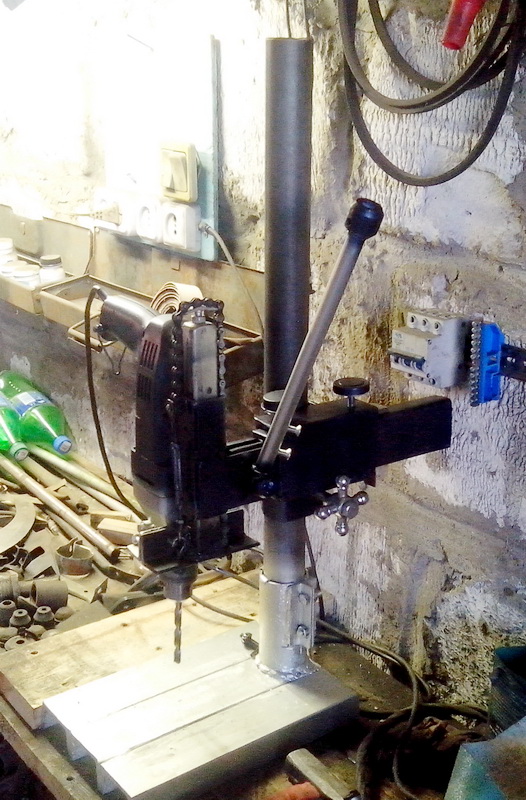

За неделю сделал вот такую стойку для дрели, типа универсального сверлильного станка...
Станок получился довольно неплохо. Люфтов нигде нет абсолютно. Жёсткий, надёжный, можно дрель повернуть на 360° вокруг оси стойки и выдвинуть вперёд или убрать назад на расстояние до 25 см, поднять вверх на высоту до 70 см.... :uch_tiv:

Ход сверла по вертикали составляет 100мм...
У меня три разные дрели и на эту стойку можно поставить любую из них за 2-3 минуты.

Осталось сделать к станку тиски по-мощнее с направляющими пазами и закрепить на слесарном столе...
Станок сверлит на 10 баллов, приятно работать...! :co_ol:

юзовка65 писал(а)::sh_ok: твою жэш мать! Это не золотые , это платиновые руки у тебя! респект и уважуха

Спасибо на добром слове...!!! :uch_tiv:

SVL писал(а):Прошу прощения за некачественные фотки...

некачественные? Я даже цепку для перемещения дрели рассмотрел :co_ol:

классное решение

SVL писал(а):Завтра перефотографирую и выложу нормальные...

ненадо, наоборот внимательнее рассматривать будут :-):

Да Вадимыч, не можете Вы уже за рыбалку взяться :-)

как обещали. Погрязли в мыслях инженерных и воплощение в жизнь их! О как. И пары недель не прошло, чтобы Тото не сделать, посему ловите от меня плюс в репутацию! :dr_ink:

Yurkoff писал(а):Да Вадимыч, не можете Вы уже за рыбалку взяться как обещали. Погрязли в мыслях инженерных и воплощение в жизнь их! О как. И пары недель не прошло, чтобы Тото не сделать, посему ловите от меня плюс в репутацию!

Спасибо Юра...! :uch_tiv:

А рыбалкой заняться могу, но не хочу пока, так как на щуку полный запрет, а если попадётся, то отпускать как-то не очень охота... Вот я и решил пока с рыбалкой повременить и доделать то, что планировал.

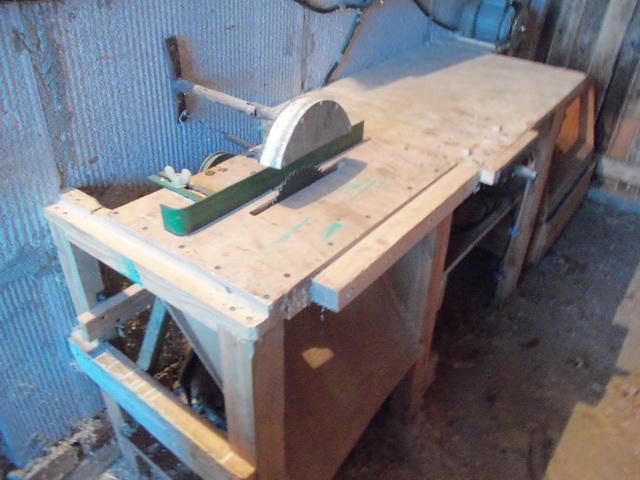

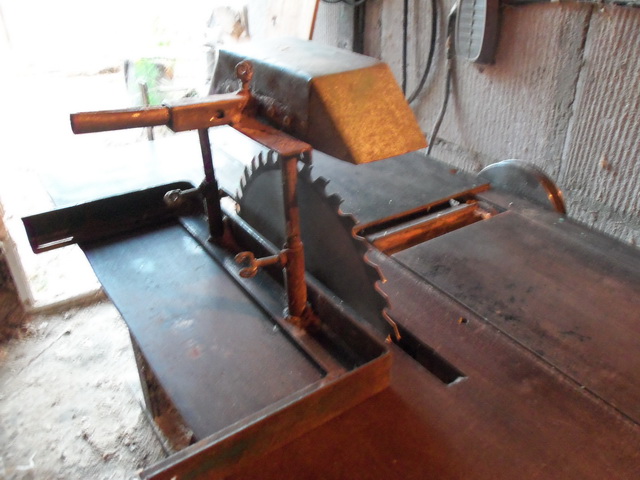

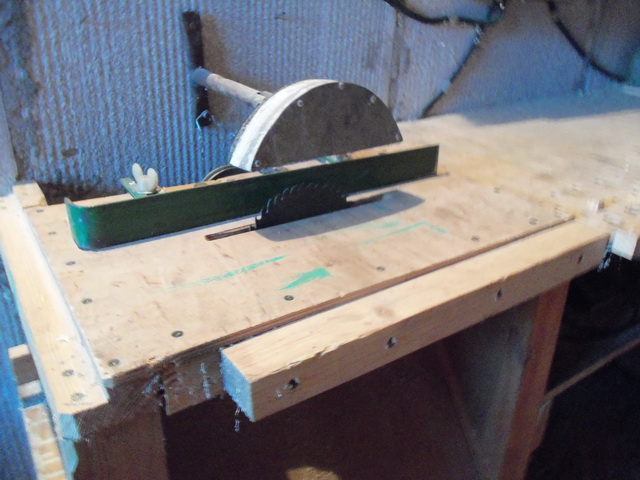

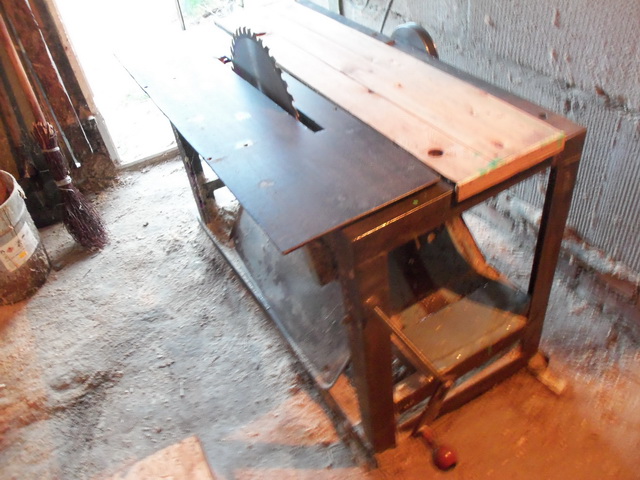

Дальше в моих планах изготовление оборудования для деревообработки. Кое что у меня уже есть...:

: 100_3661.JPG (147.14 КБ) Просмотров: 13343

: 100_3667.JPG (127.16 КБ) Просмотров: 13343

: 100_3668.JPG (144.24 КБ) Просмотров: 13343

: 100_3669.JPG (132.81 КБ) Просмотров: 13343

Но этого маловато....
Не буду пока раскрывать свои планы. Всему своё время... и рыбалке - тоже... :uch_tiv:

Это мне все ближе будет. Когда-то в девяностых получил образование столяра-станочника, краснодеревщик по производству мебели из декоративных пород древесины, а в 2002 уже защитил 5 разряд, т.е. в 20 лет.

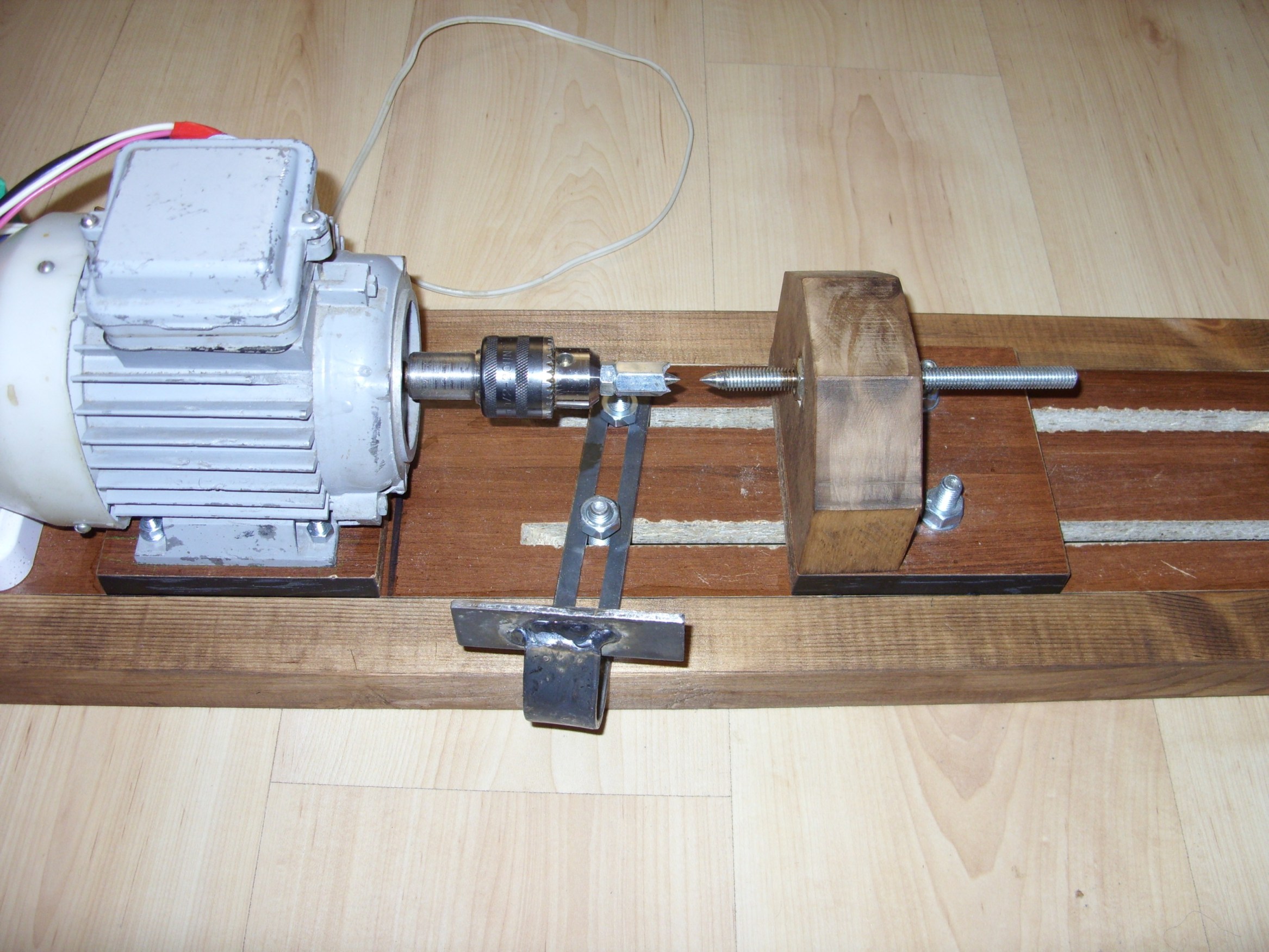

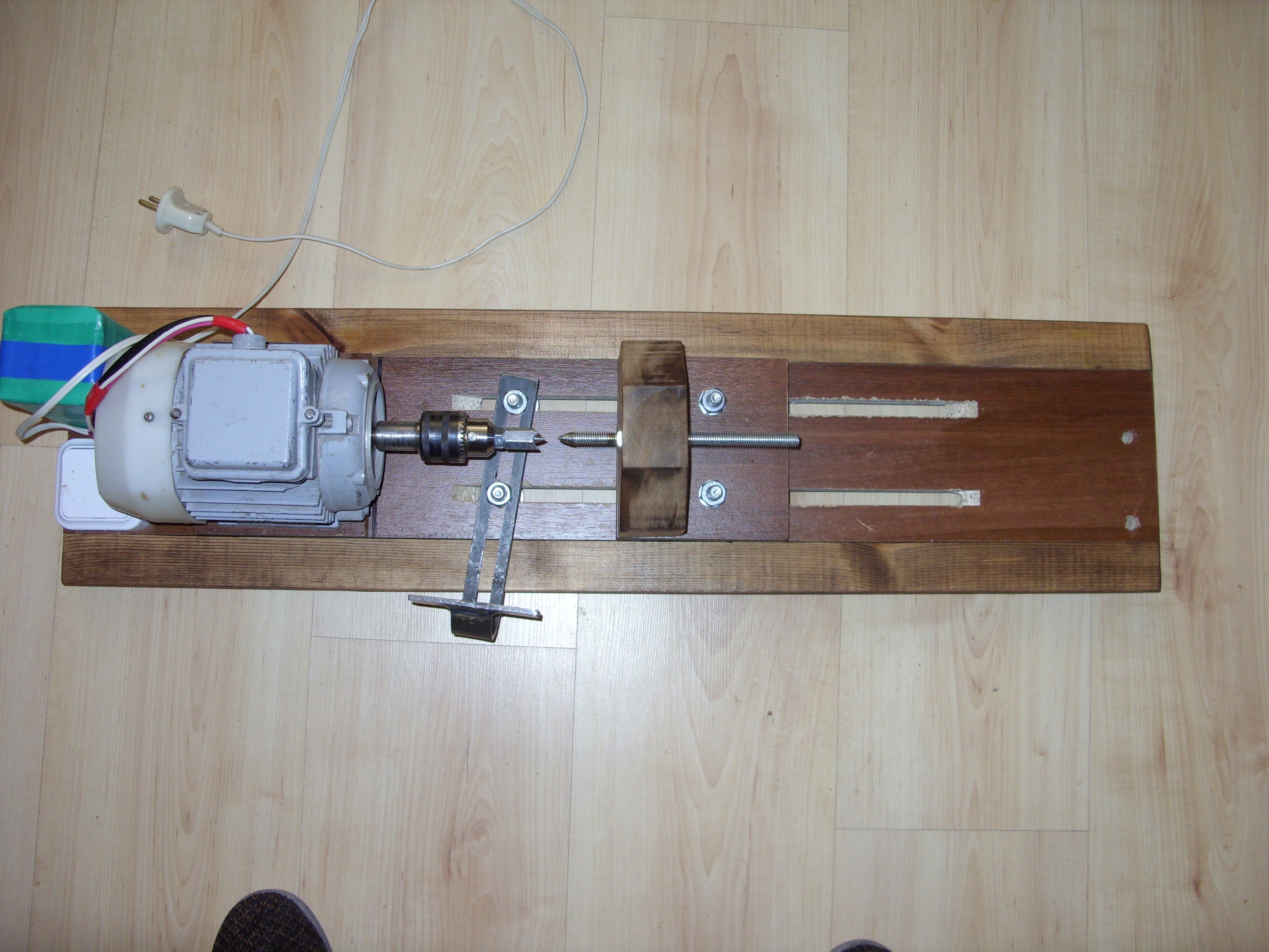

Был не большой мотор в хозяйстве я и решил сделать самодельный мини - токарный станок по дереву. В хозяйстве пригодится. На данный момент выточил два поплавка. Работает прекрасно.

Вложения

Всем привет... :uch_tiv:

Здесь полная тишина... :ne_vi_del:

Никто ничего не изобретает, не придумывает никаких полезных вещиц и приспособлений... :du_ma_et:

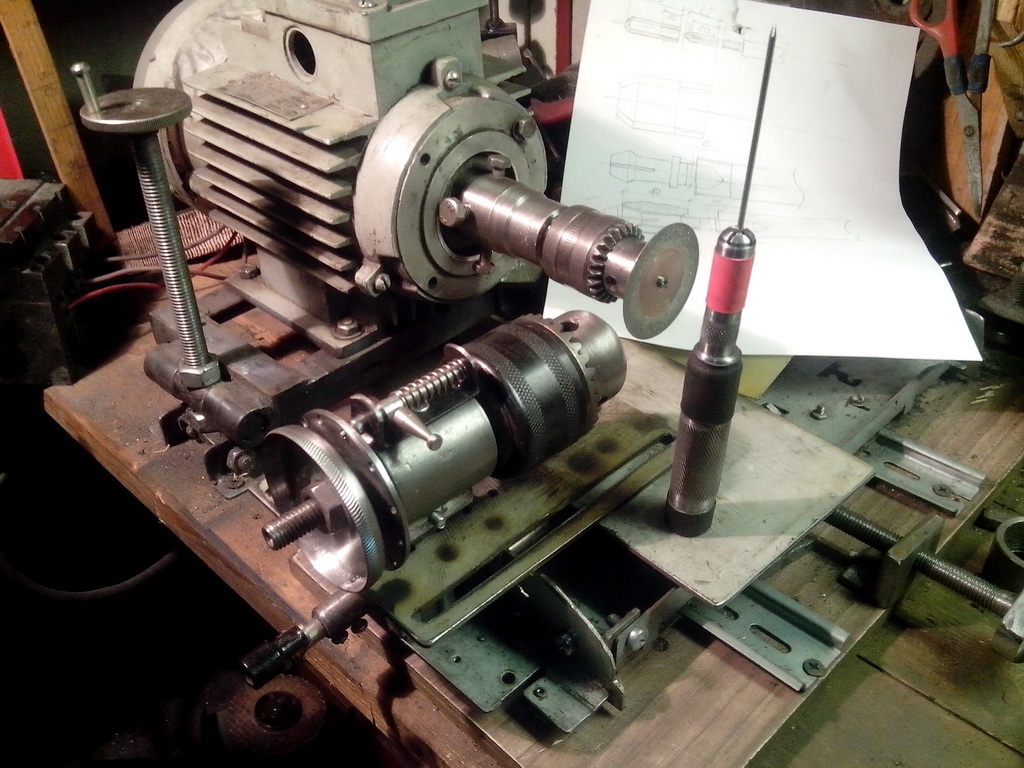

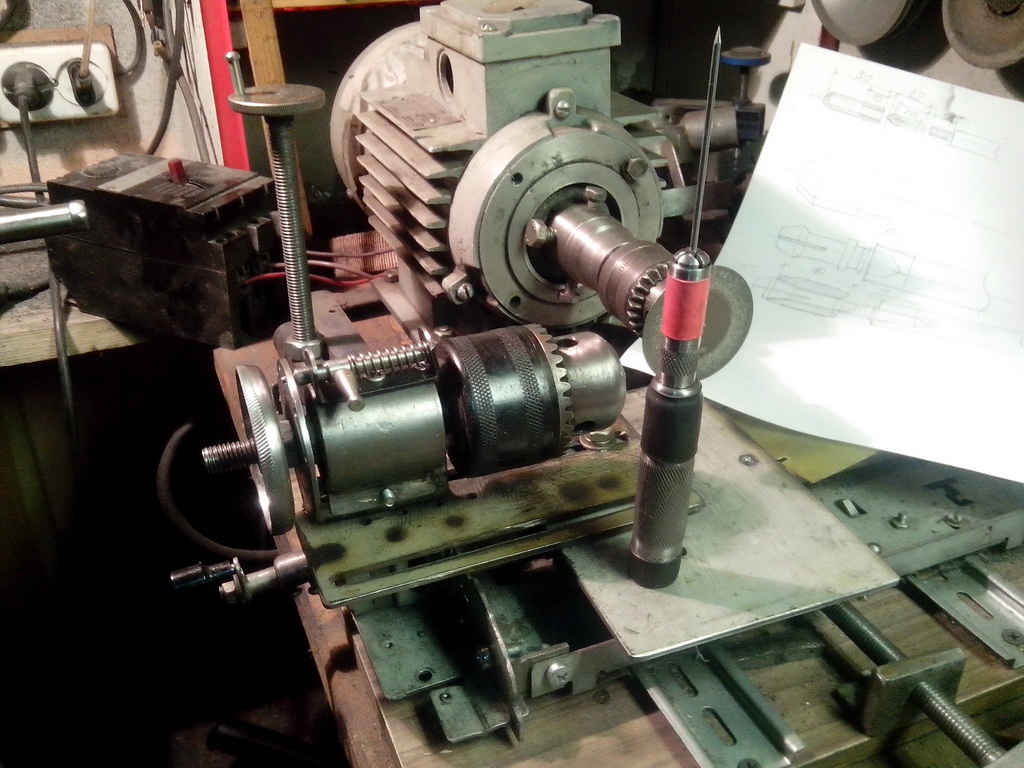

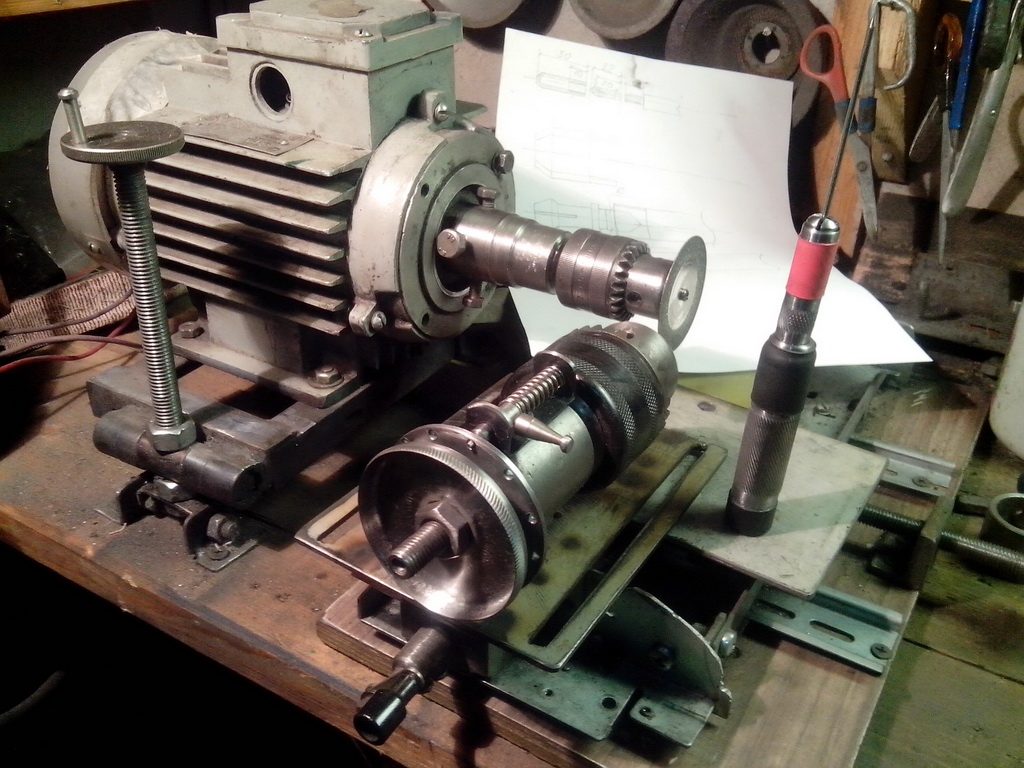

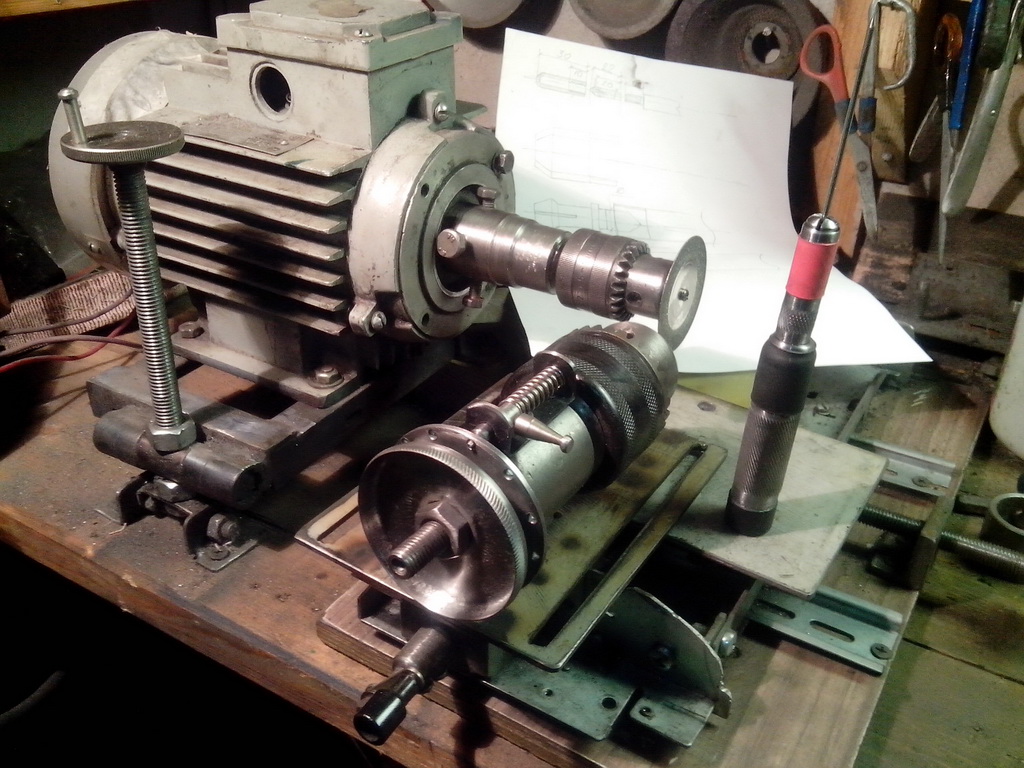

А по сему решил я выложить сюда свою делительную головку для своего фрезерного станочка, которую я сделал на днях...:

Головка получилась зачётная, делит заготовку на 2, 3, 4, 6 и 12 равных частей, что мне и нужно...
Точность достаточная для моих нужд... :co_ol:

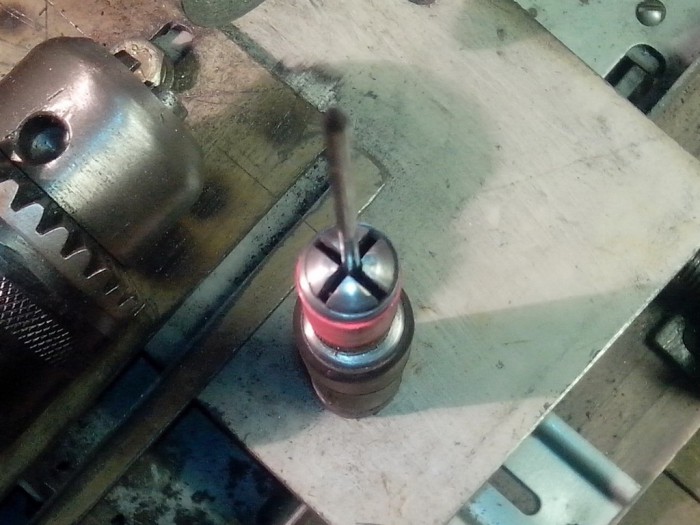

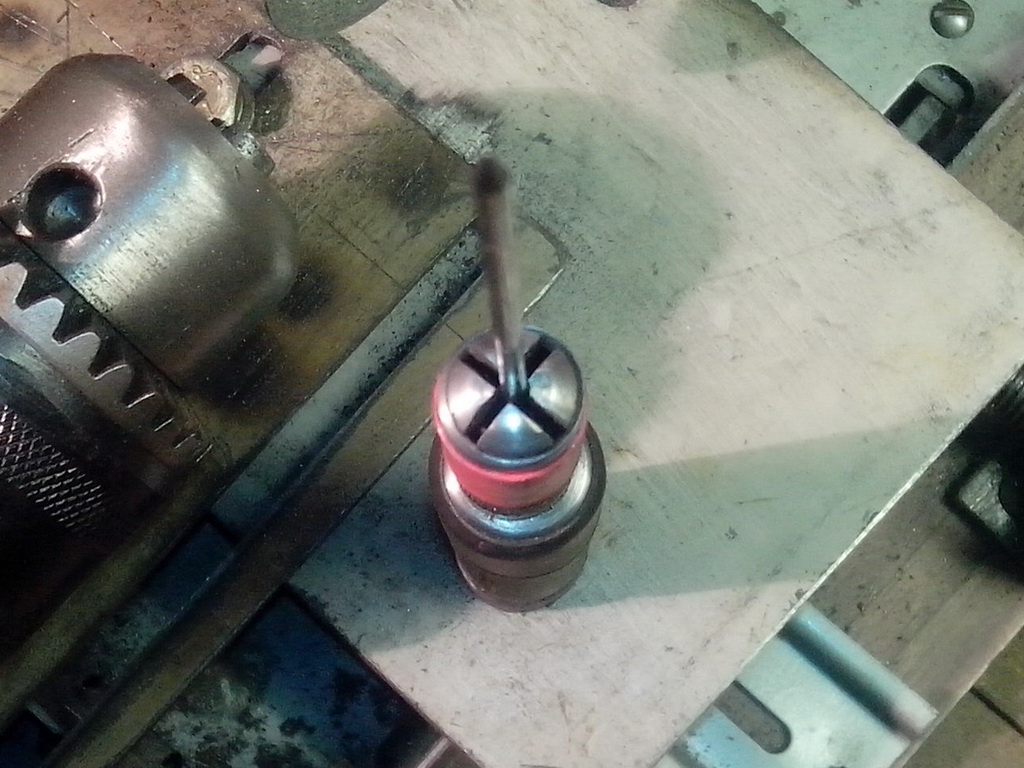

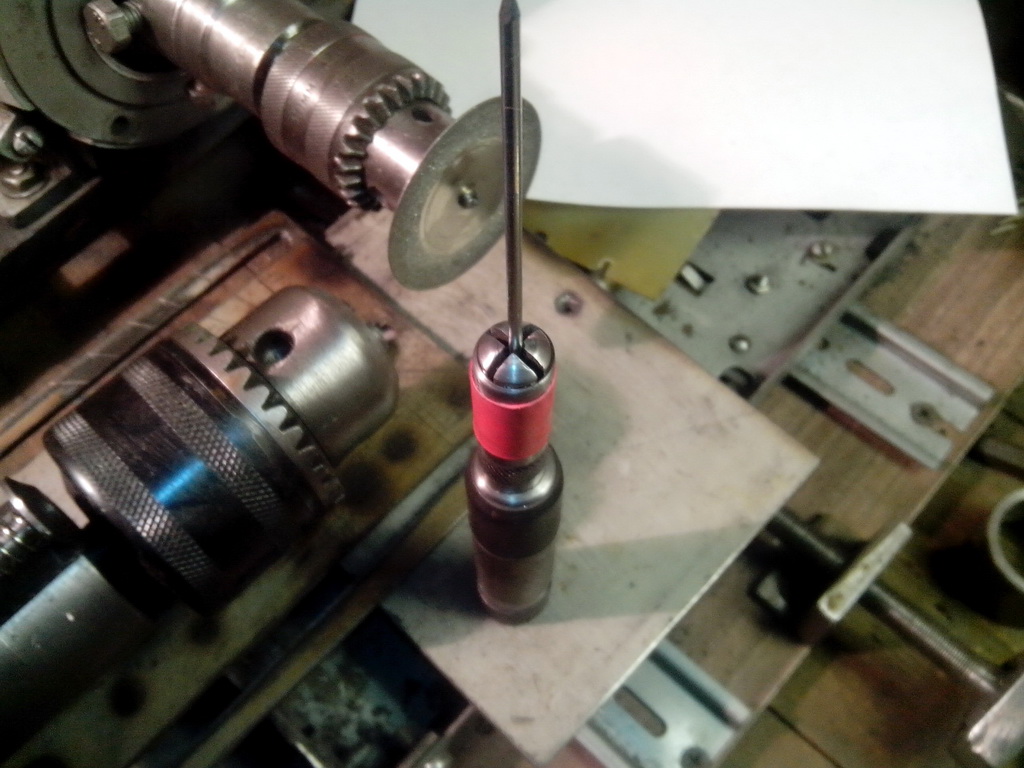

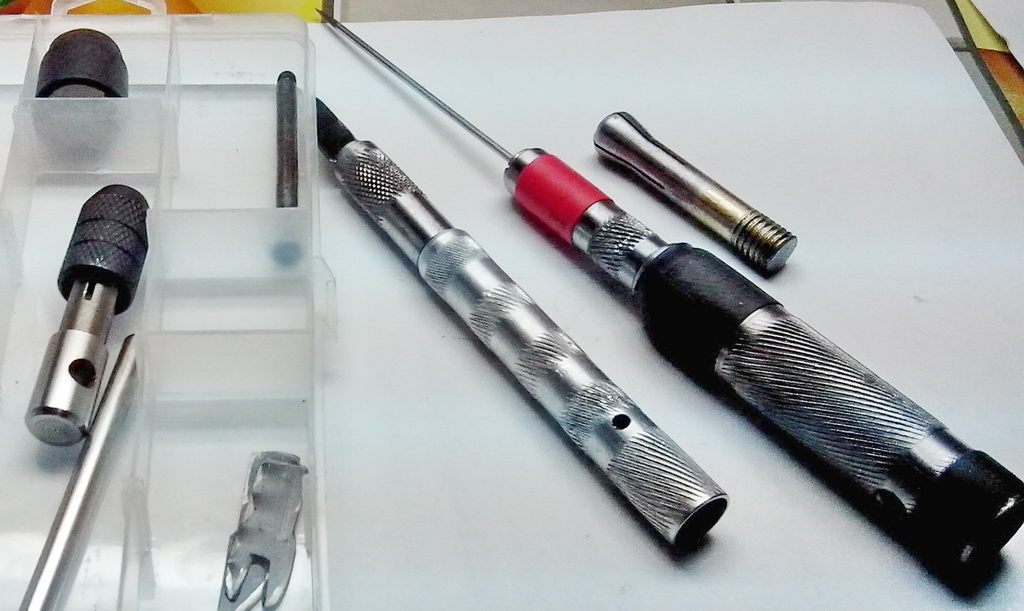

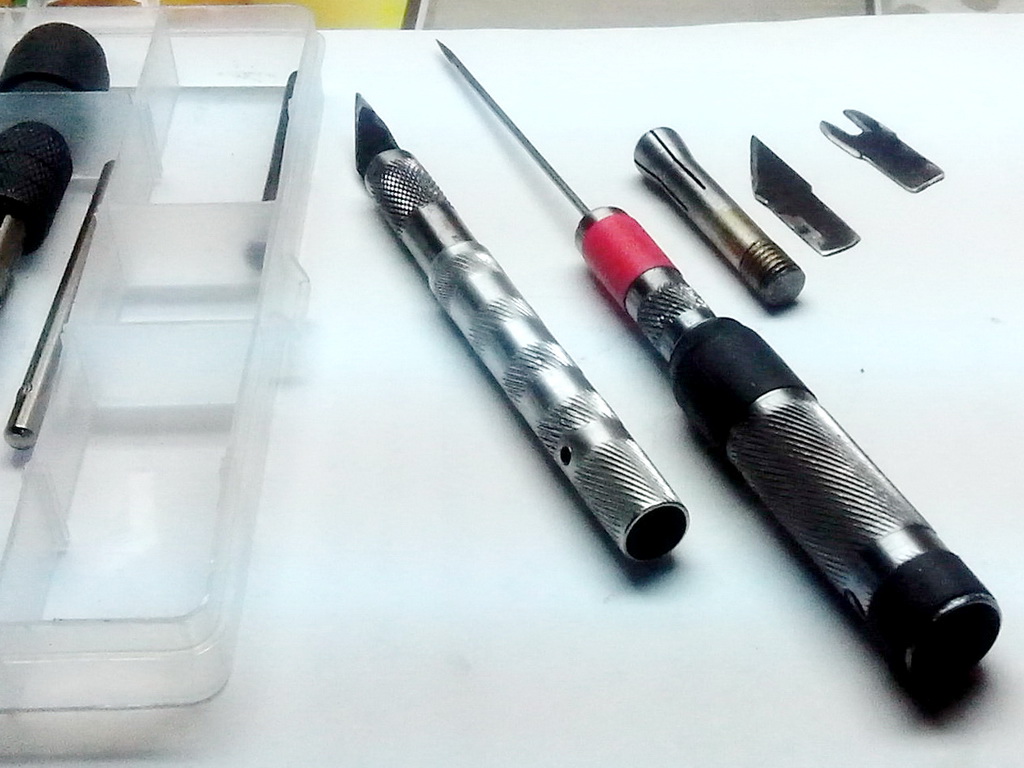

Вот сделал цанговый зажим для разных инструментов. Пока зажал шило из велосипедной спицы, а вообще можно наделать разных цанг для разных диаметров, благо делительная головка имеется... :st_ruskiy:
