Самодельное оборудование для изготовления рыболовных снастей

[Ставров]

Вот,Серёга,молодец,золотые руки,вот только на ум не приходит,чтоб у тебя чего-нибудь попросить сделать, !!!

[SVL]

Вот,Серёга,молодец,золотые руки,вот только на ум не приходит,чтоб у тебя чего-нибудь попросить сделать, !!!

Ну подумай да попроси что-нибудь, сделаю с удовольствием, если смогу...

[Yurkoff]

А как там Вадимыч, мой эксклюзивный набора в процессе? А то встреча скоро уже.

[SVL]

А как там Вадимыч, мой эксклюзивный набора в процессе? А то встреча скоро уже.

Привет Юра...
Твой эксклюзивный набор давно уже готов и ждёт нашей встречи...!

[SVL]

Продолжаю тему о самодельной фрезерной приставке к токарному станку...

Сегодня не выдержал и произвёл испытание своей приставки.
Вот что в результате получилось...:

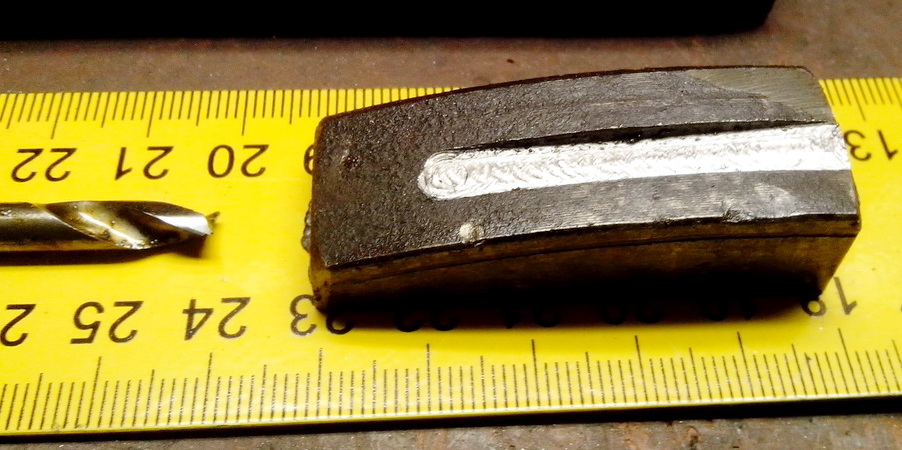

Здесь фреза концевая Ф=14мм, обороты шпинделя - 620об/мин...

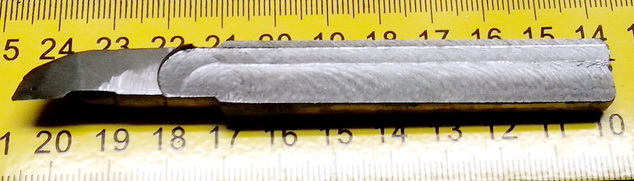

А ниже фреза Ф=5мм и обороты шпинделя были 1000об/мин. (Фреза самодельная из сломанного сверла...)

Самодельная фрезерная приставка к токарному станку 09.jpg (52.5 КБ) Просмотров: 13084

Фрезеровка прошла довольно неплохо, я даже не ожидал такого результата...

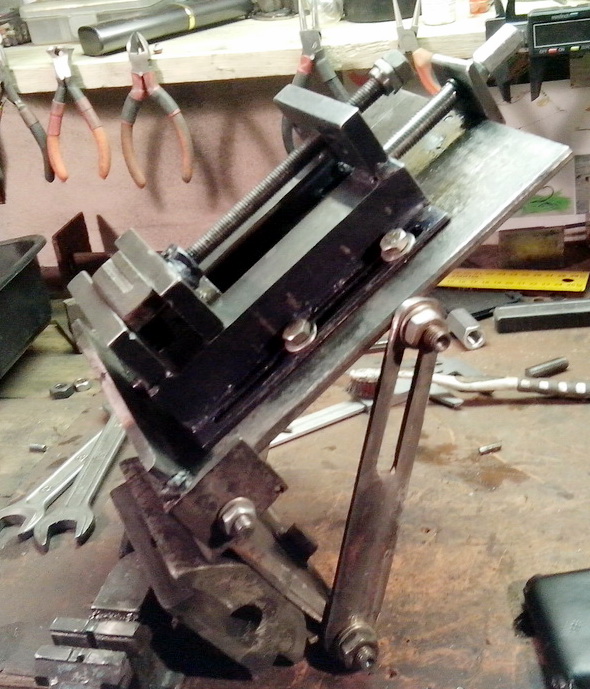

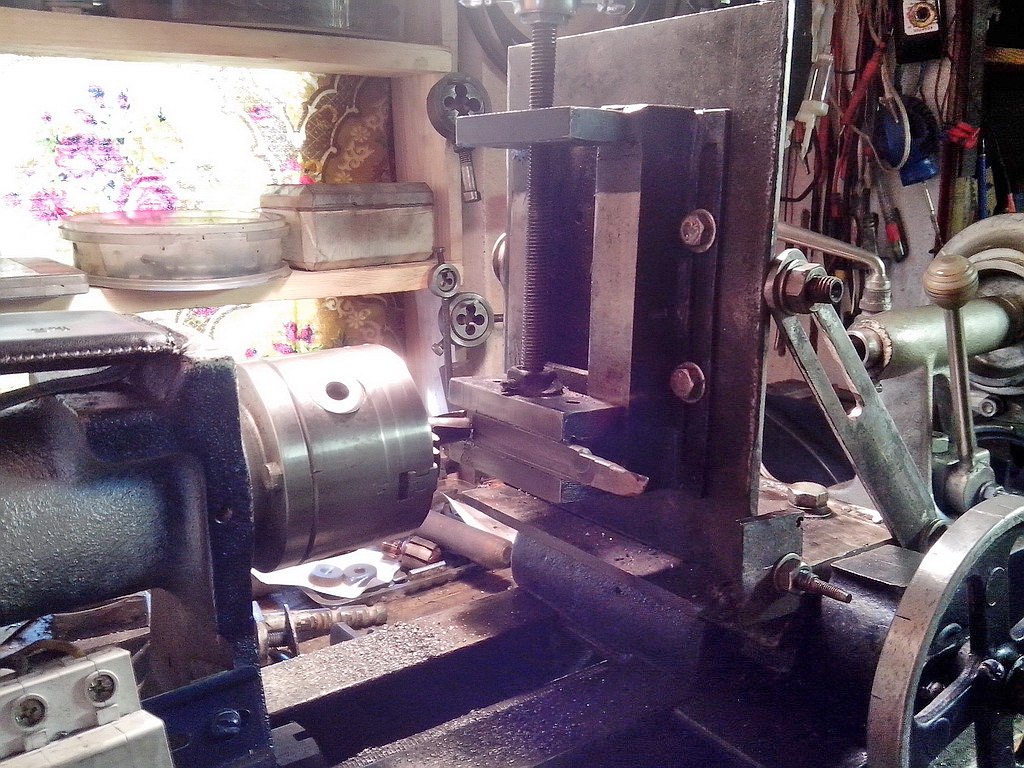

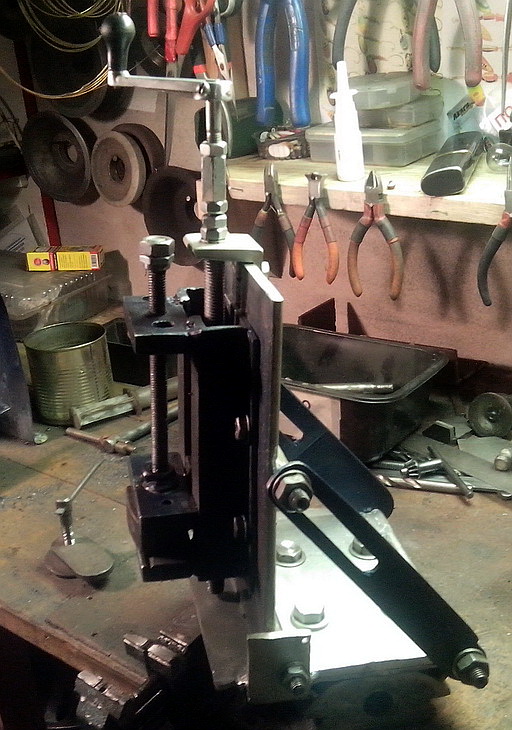

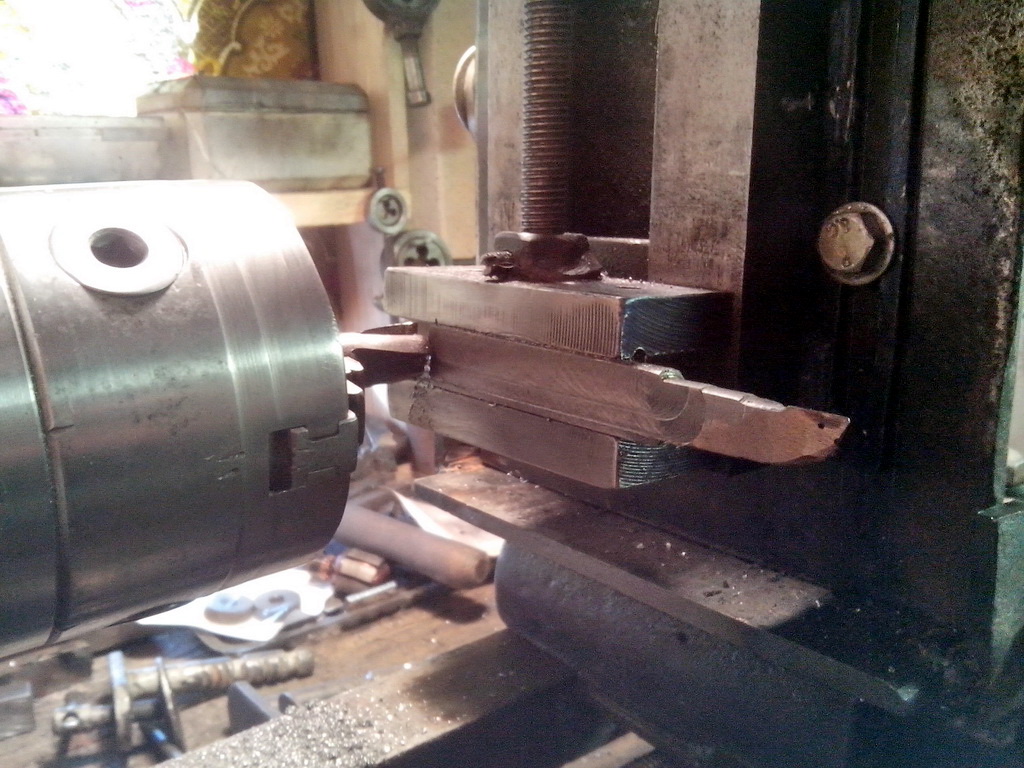

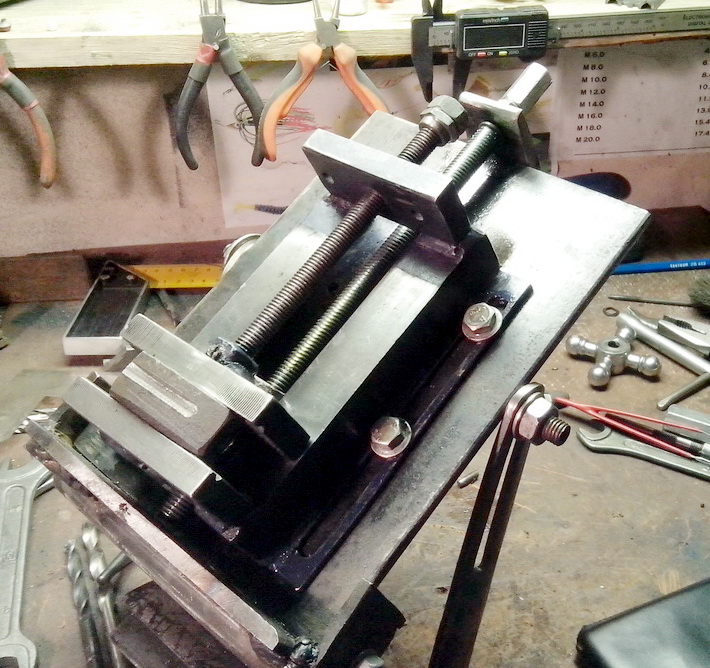

Далее выкладываю фото приставки уже с винтом вертикальной подачи тисков с заготовкой...:

Самодельная фрезерная приставка к токарному станку 15.jpg (158.89 КБ) Просмотров: 13084

Самодельная фрезерная приставка к токарному станку 17.jpg (166.81 КБ) Просмотров: 13084

Перемещение заготовки в вертикальной плоскости можно производить на расстояние 65мм.

Завтра проведу испытание и выложу продолжение...

[SVL]

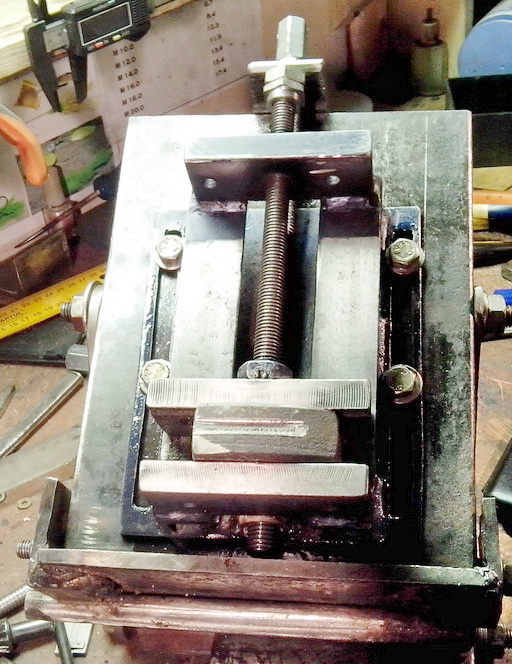

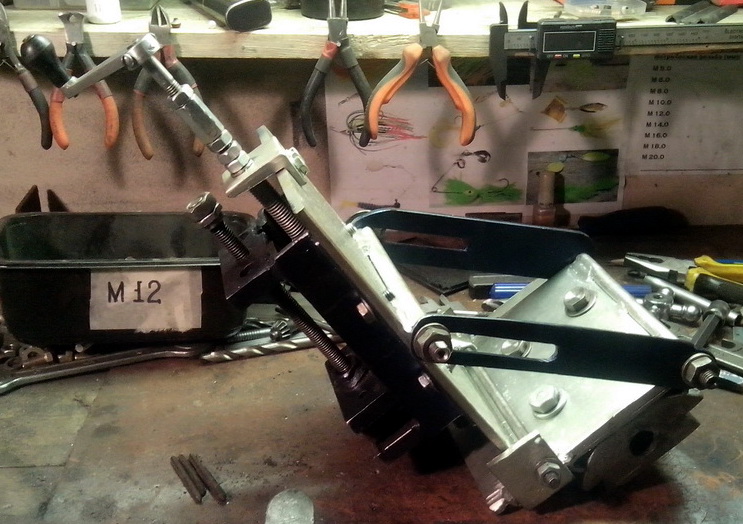

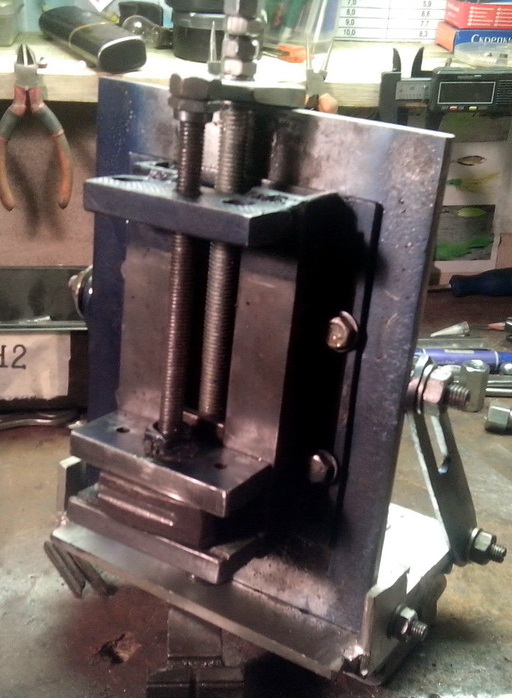

Вот окончательный вариант фрезерной приставки для моего токарного станка...

Самодельная фрезерная приставка 01.jpg (129.17 КБ) Просмотров: 13059

Сделал рукоятку для вращения винта вертикальной подачи тисков, убрал заусенции, обработал сварочные швы, проверил на работоспособность, покрасил и в итоге - судите сами...

[ZUBBER]

Как фрезеровщик с 27-летним стажем вставлю свои "пять копеек".

Тиски

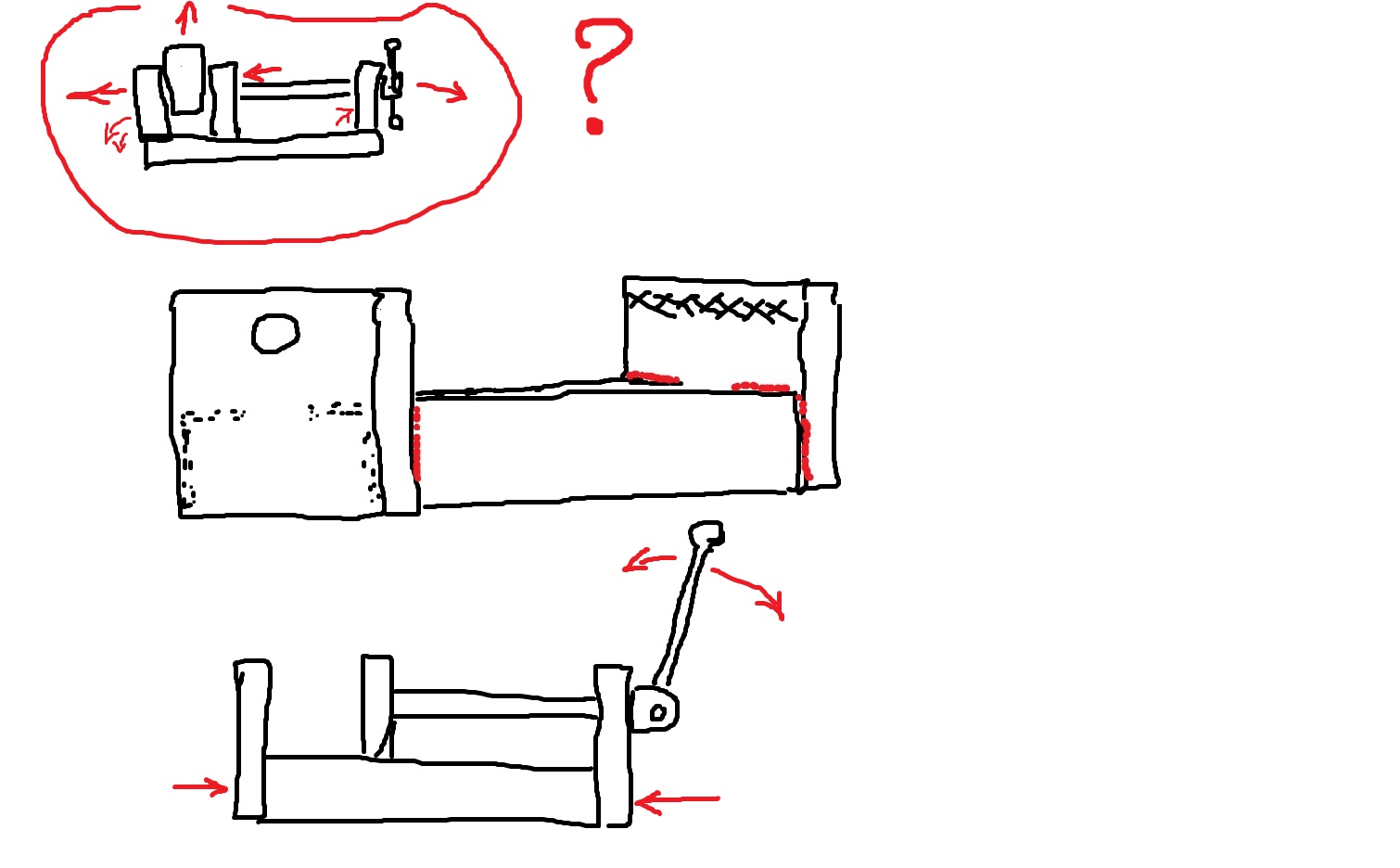

Для сверлильного станка сойдет, а вот для фрезерных дел как по мне выглядят не весьма надежно. Такие тиски учитывая саму свою конструкцию, потребуют от тебя определенной осторожности с подачами. Может как нибудь и подорвать деталь уничтожив попутно пару лопастей фрезы. А почему тиски не делаешь так ??? Чтобы можно было "от души" затянуть заготовку (пакет из нескольких заготовок) ??

[SVL]

Как фрезеровщик с 27-летним стажем вставлю свои "пять копеек".

Тиски

Для сверлильного станка сойдет, а вот для фрезерных дел как по мне выглядят не весьма надежно. Такие тиски учитывая саму свою конструкцию, потребуют от тебя определенной осторожности с подачами. Может как нибудь и подорвать деталь уничтожив попутно пару лопастей фрезы. А почему тиски не делаешь так ??? Чтобы можно было "от души" затянуть заготовку (пакет из нескольких заготовок) ??

Спасибо за ответ и здоровый интерес к моим изделиям..!
Что касается тисков, то оба упора приварены так, что я пытался кувалдочкой немного подогнуть их, но получилось это не сразу ... Пришлось молотить от души, что бы на миллиметр подать неточно приваренный упор тисков. Так что вырвать деталь - не реально, к тому же это приставка к моему самодельному настольному токарному станку, класс которого не позволит делать на нём большие дела... А вот что-то небольшое я уже фрезеровал и очень даже неплохо.
Для меня вполне достаточно этих тисочков и, к стати, держат они довольно надёжно + подачу даю в разумных пределах = всё Ок..!!!
Для зажима заготовки в тисках у меня есть торцовый ключ, которым можно зажать заготовку довольно надёжно. Я его не оставляю на тисках, что бы не мешал во время работы.

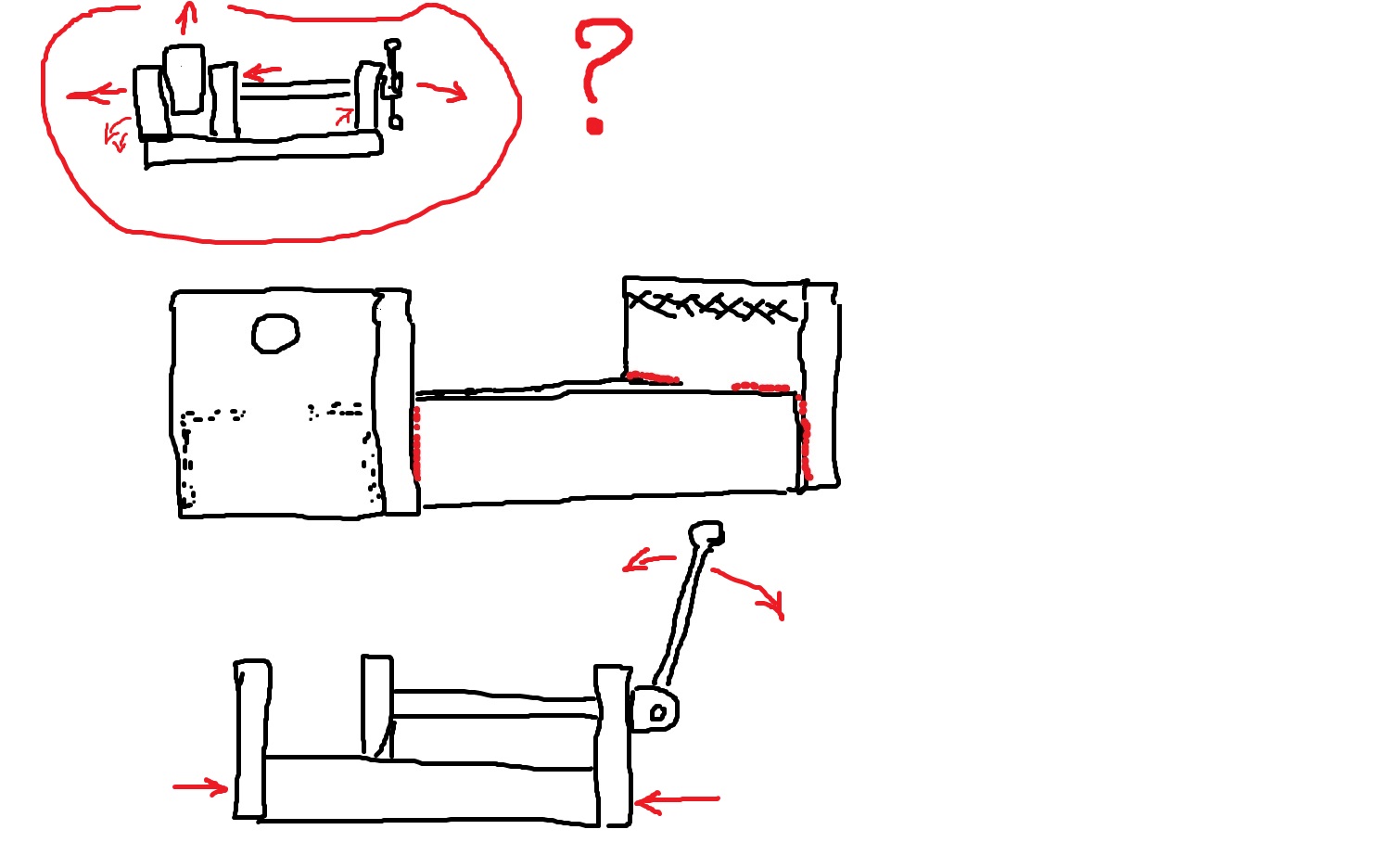

А вариант зажима с низу на рисунке хороший..!:co_ol: Эксцентриковые зажимы вообще очень эффективные зажимы. В своих изделиях я их частенько использую.

[SVL]

Всем привет...

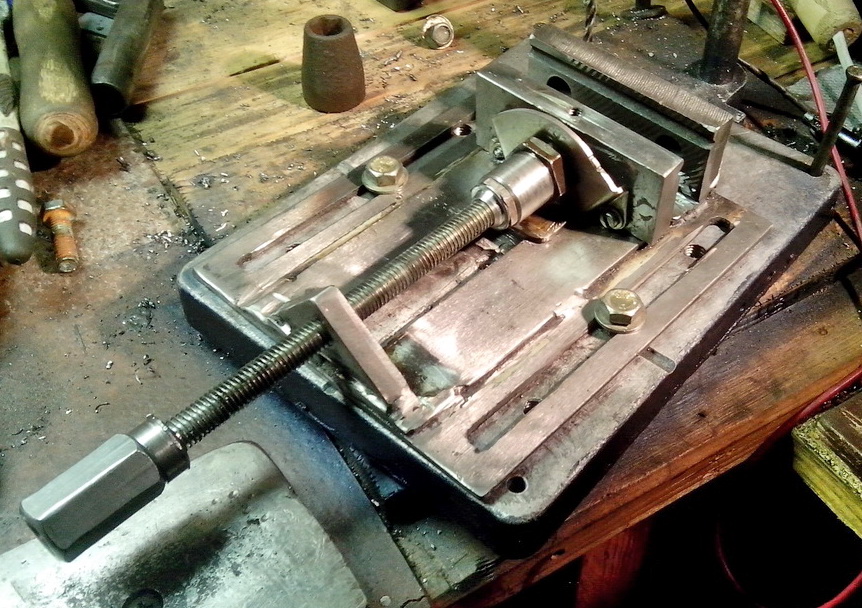

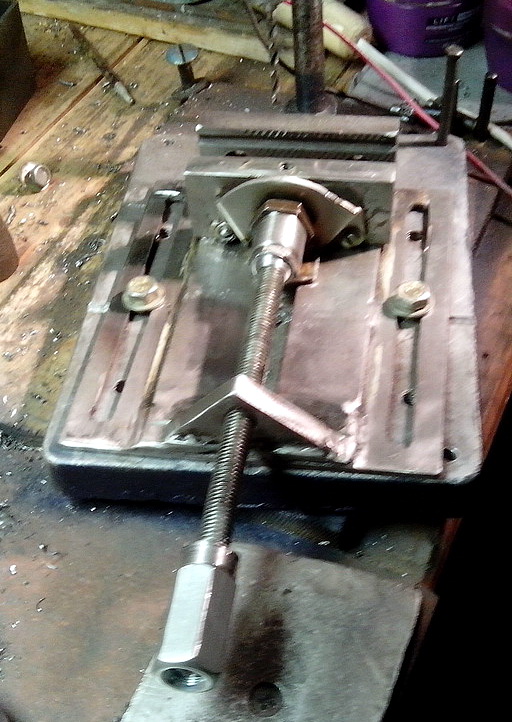

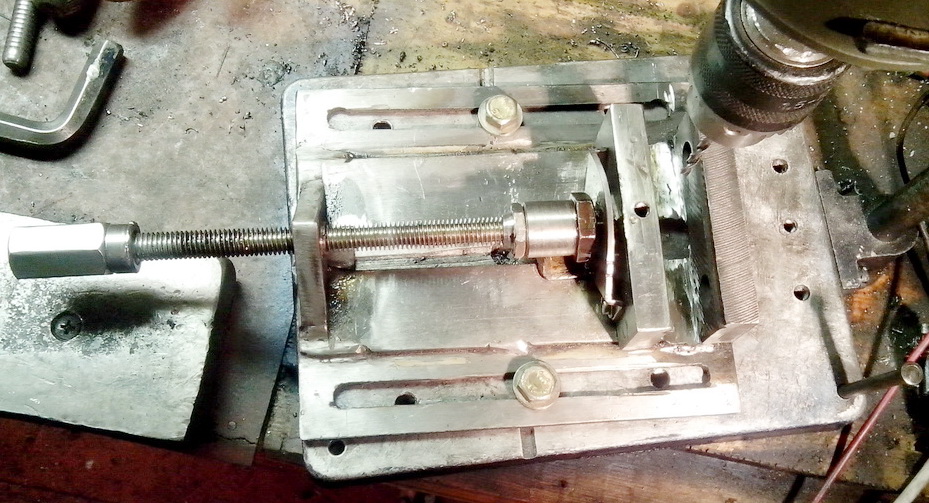

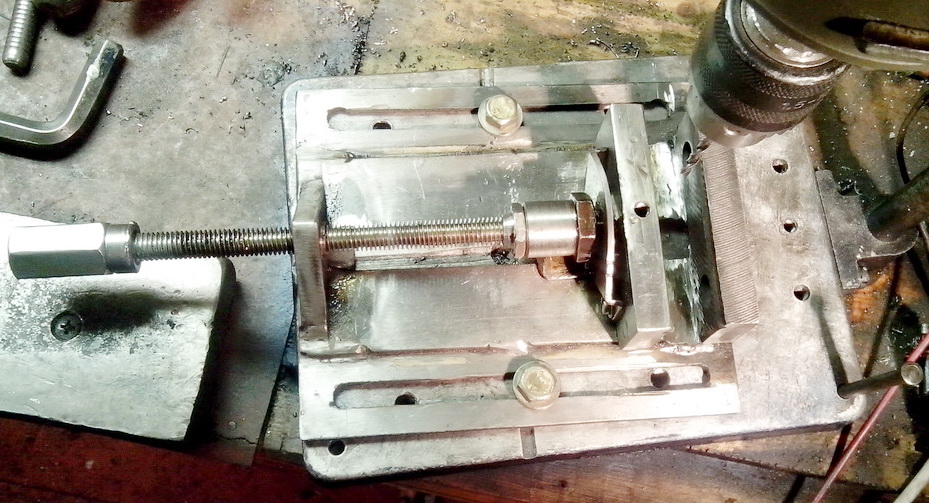

За последних три вечера восстановил несправедливость со сверлильными тисками, которые я сделал раньше и поставил их на фрезерную приставку. А сверлильный станочек остался без тисочков. Вот я и забарабанил для него другие, более подходящие с учётом предыдущего опыта...:

Эти уже никуда перемещать не буду...

Завтра покрашу и в работу...

[SVL]

Всем привет...

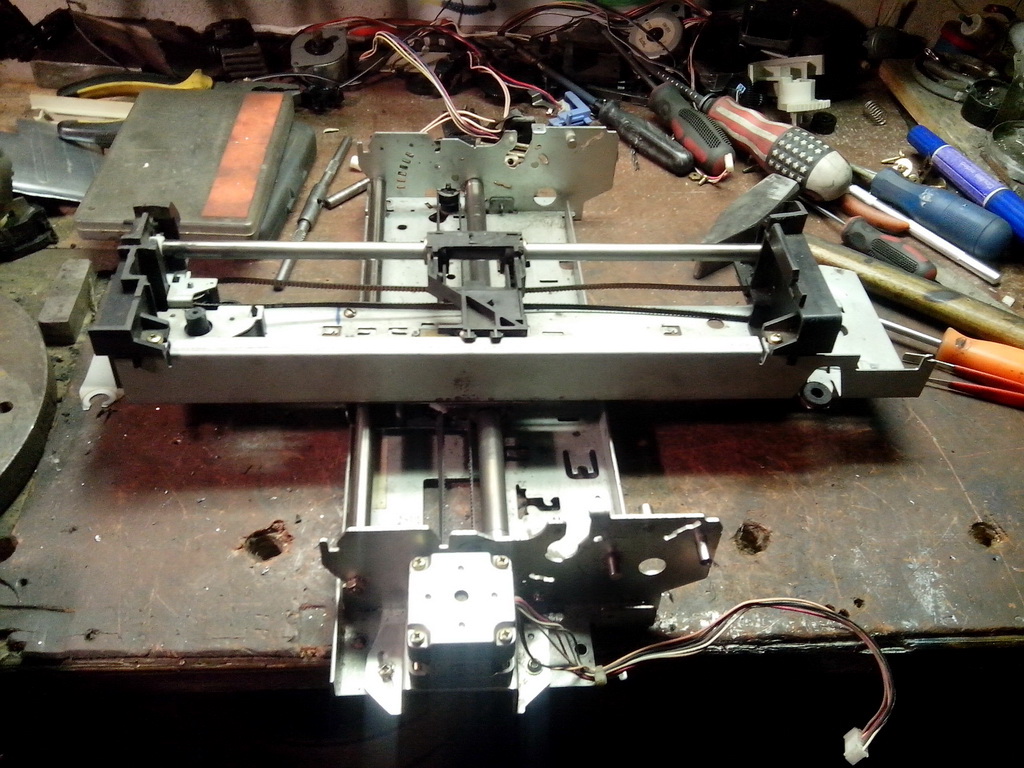

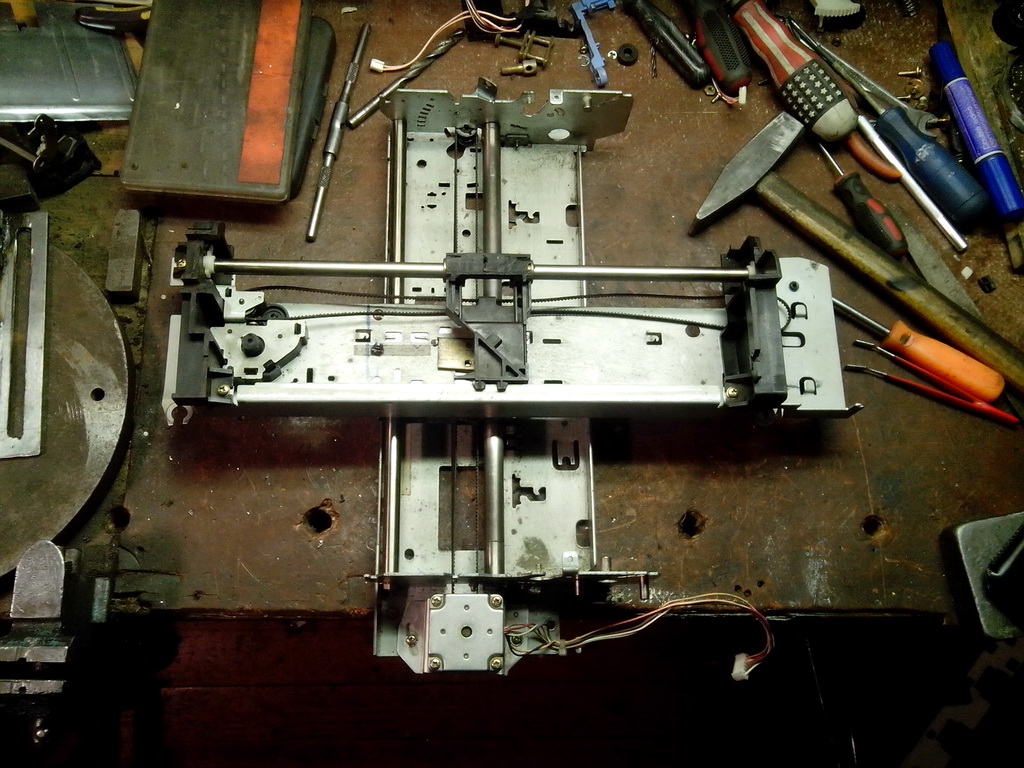

Вчера начал делать небольшой координатный стол для минифрезерного станка из двух старых принтеров...

Стол пока в процессе изготовления и по мере продвижения его к финалу буду выкладывать отчёты...

[SVL]

Всем привет...

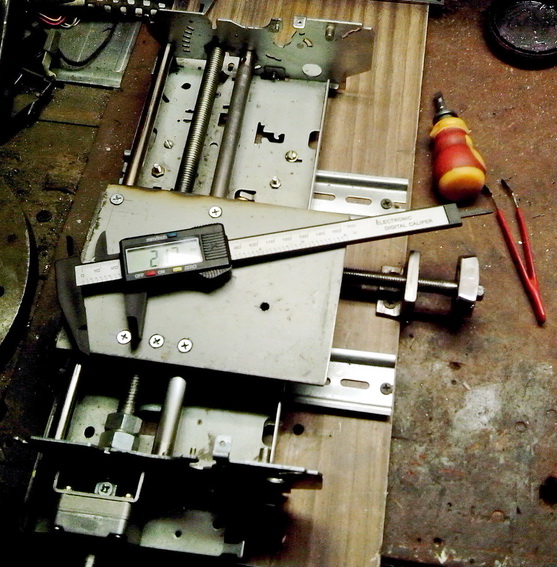

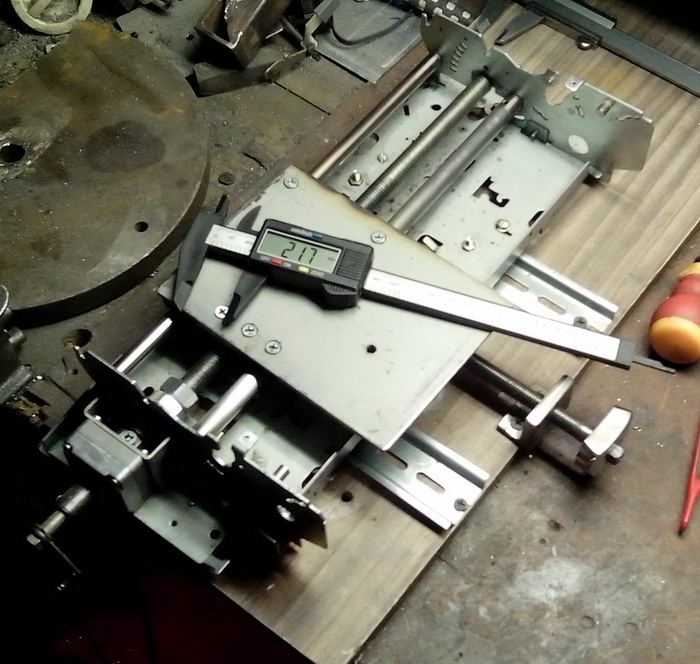

Мой координатный стол в процессе окончания изготовления... Готов процентов на 95...
Осталось произвести пусконаладочные работы.
Параметры его такие: поперечный ход - 80мм; продольный ход - 180мм;
люфтов в направляющих нет, но если появятся, есть возможность регулировки, т.е их убрать...

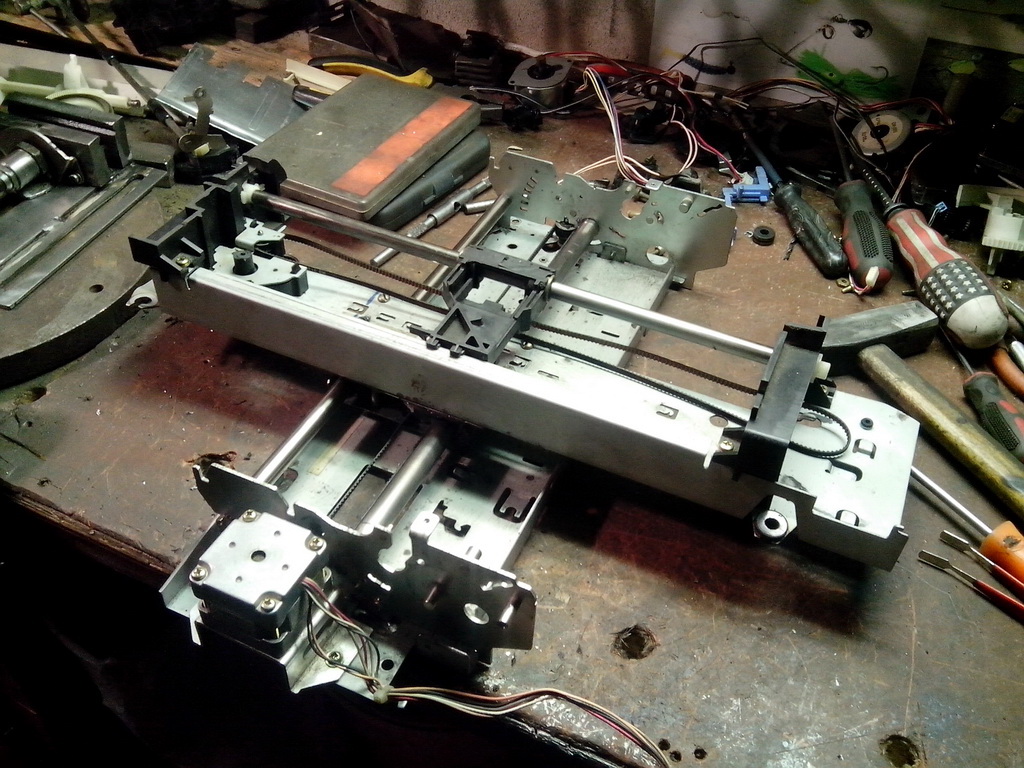

Самодельный координатный стол 01.jpg (143.33 КБ) Просмотров: 12896

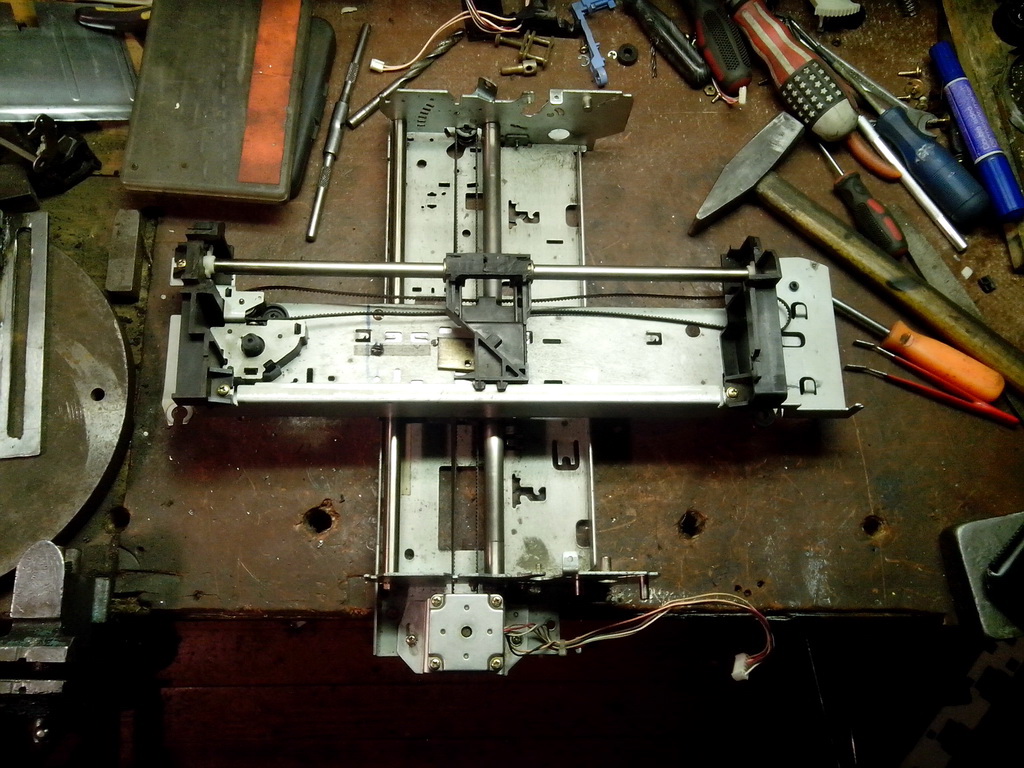

Самодельный координатный стол 04.jpg (159.71 КБ) Просмотров: 12896

После окончательной доработки и подгонки выложу видеоролик по его работе...

[adenmaden]

хлипенько выглядит
не в обиду
привык когда с запасом
колбасить не будет?

[SVL]

хлипенько выглядит
не в обиду
привык когда с запасом
колбасить не будет?

Серёж, это он только так на фото хлипенько выглядит. На самом деле люфтов нет вообще и жёсткость вполне приличныя для мини-фрезерно-шлифовального станка + его можно будет переносить и ставить под сверлильный станок для точного сверления отверстий.
И ещё, не забывай, что это стол для малой механизации, типа ультро лайта... , для изготовления рыболовных приманок и т.д...
И пусконаладочные работы предполагают усиление слабых мест при необходимости во время тестирования.
Вот, как-то так...

[Yurkoff]

хлипенько выглядит
не в обиду
привык когда с запасом
колбасить не будет?

По мне так очень достойно выглядит! Для ювелирно-рыбацких работ самое то !!!

[SVL]

хлипенько выглядит
не в обиду
привык когда с запасом
колбасить не будет?

По мне так очень достойно выглядит! Для ювелирно-рыбацких работ самое то !!!

Да, именно для таких работ...
