Самодельное оборудование для изготовления рыболовных снастей

[SVL]

Вот дозвониться как раз таки не проблема. Есть интернет и телефоны приемных... Там все скажут...
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.токарный станок
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.продам+токарный+станок+бу

Вот спасибо...! Щас буду искать...

[Yurkoff]

Вадимыч, ссылки не переводят по нормальному адресочку, так что просто наберите в поисковике ..продам школьный токарный станок..

[root]

Вот так вот и зарождалась мепс или рапала
На наших глазах все )

[SVL]

Вадимыч, ссылки не переводят по нормальному адресочку, так что просто наберите в поисковике ..продам школьный токарный станок..

Да Юра, я понял, спасибо... На этих сайтах я уже как-то бывал...
В общем буду искать. А самое главное - буду гроши собирать на станок...
Давно мечтаю иметь свой хороший токарный станок,... НО....

[SVL]

Вот так вот и зарождалась мепс или рапала
На наших глазах все )

Да что Меппс..? Меппс нервно курит в стороне.......

[SVL]

Всем привет...

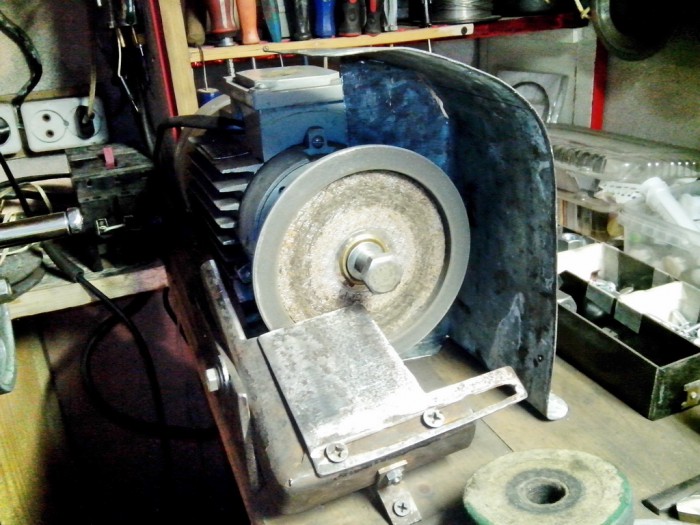

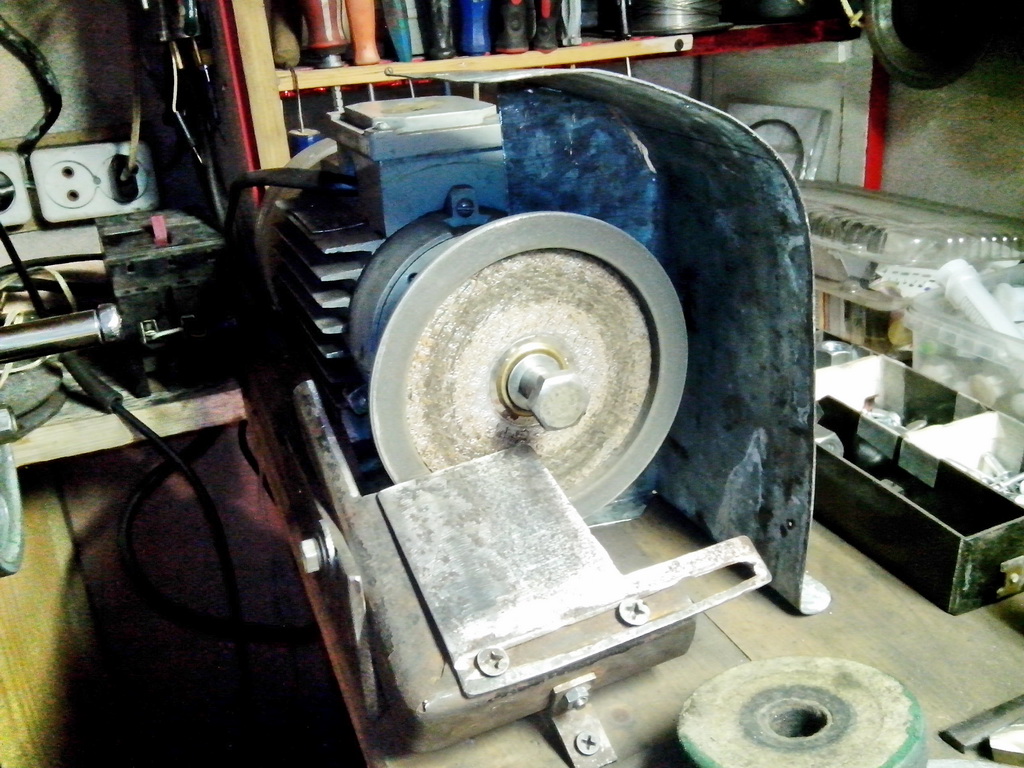

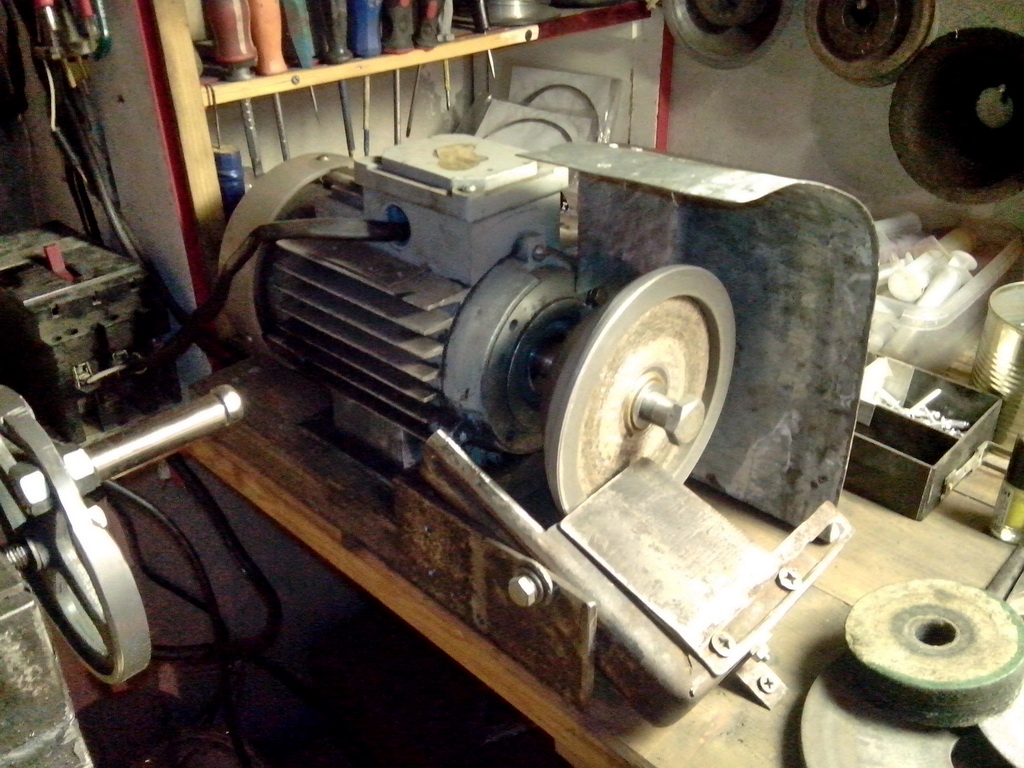

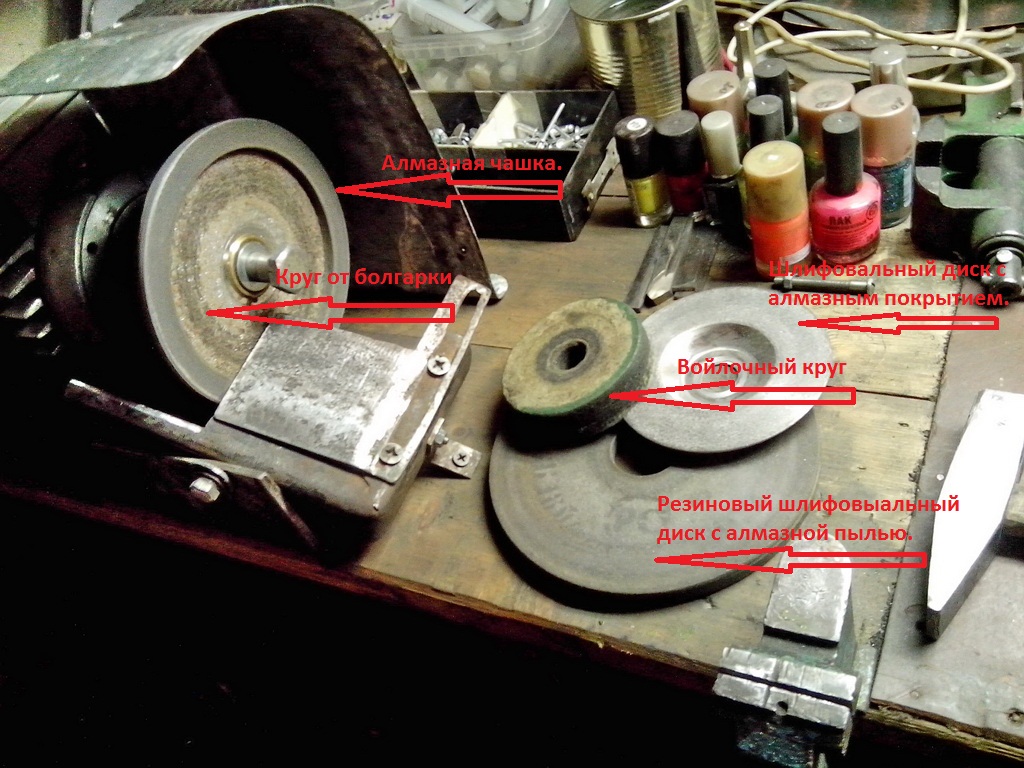

Вот ещё один мой станочек для шлифовки, полировки, заточки
и разнообразной обработки изделий из металлов и не только...:

На этом станке я придаю своим изделиям эстетичный вид,
а так же с его помощью можно довольно качественно заточить ножи,
ножницы, токарные резцы, свёрла и много ещё разного и всякого......
К примеру, шлифовку и полировку лепестков вертушек и тела колебалок я тоже произвожу на нём.

[SVL]

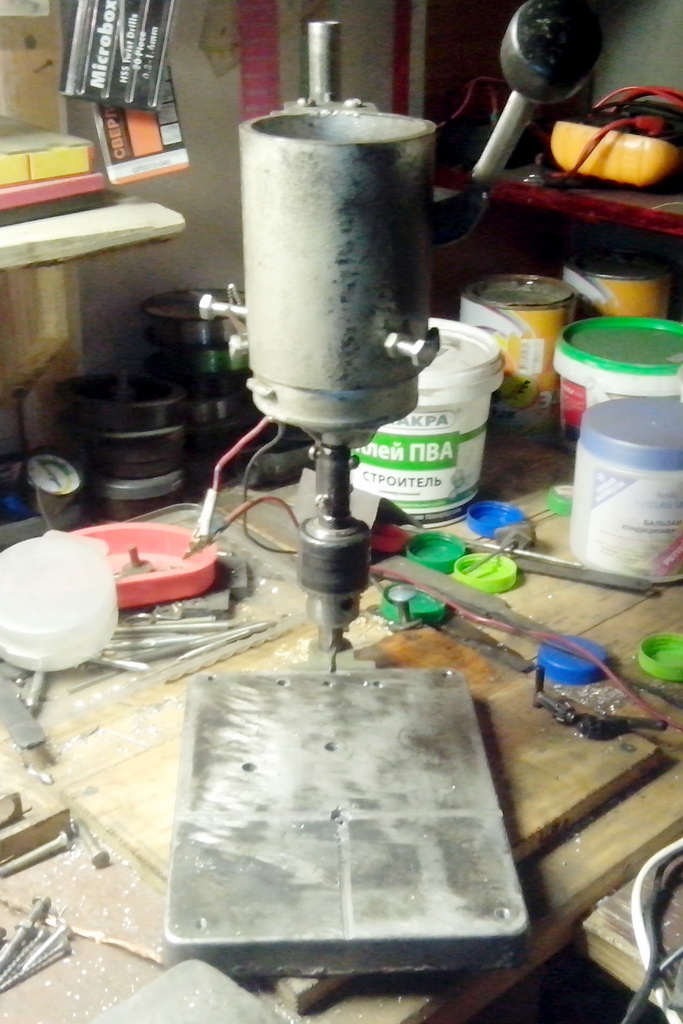

Всем привет....

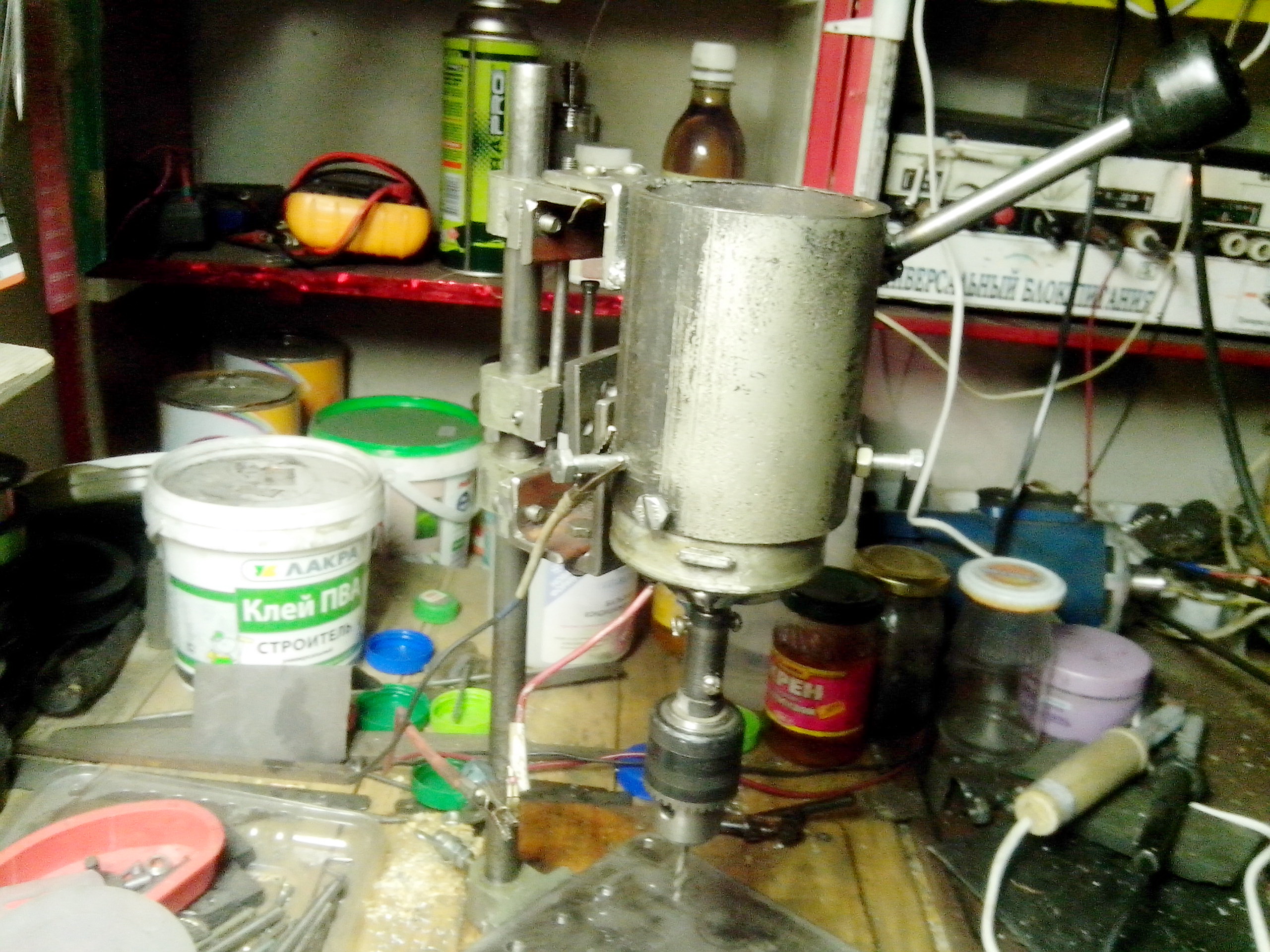

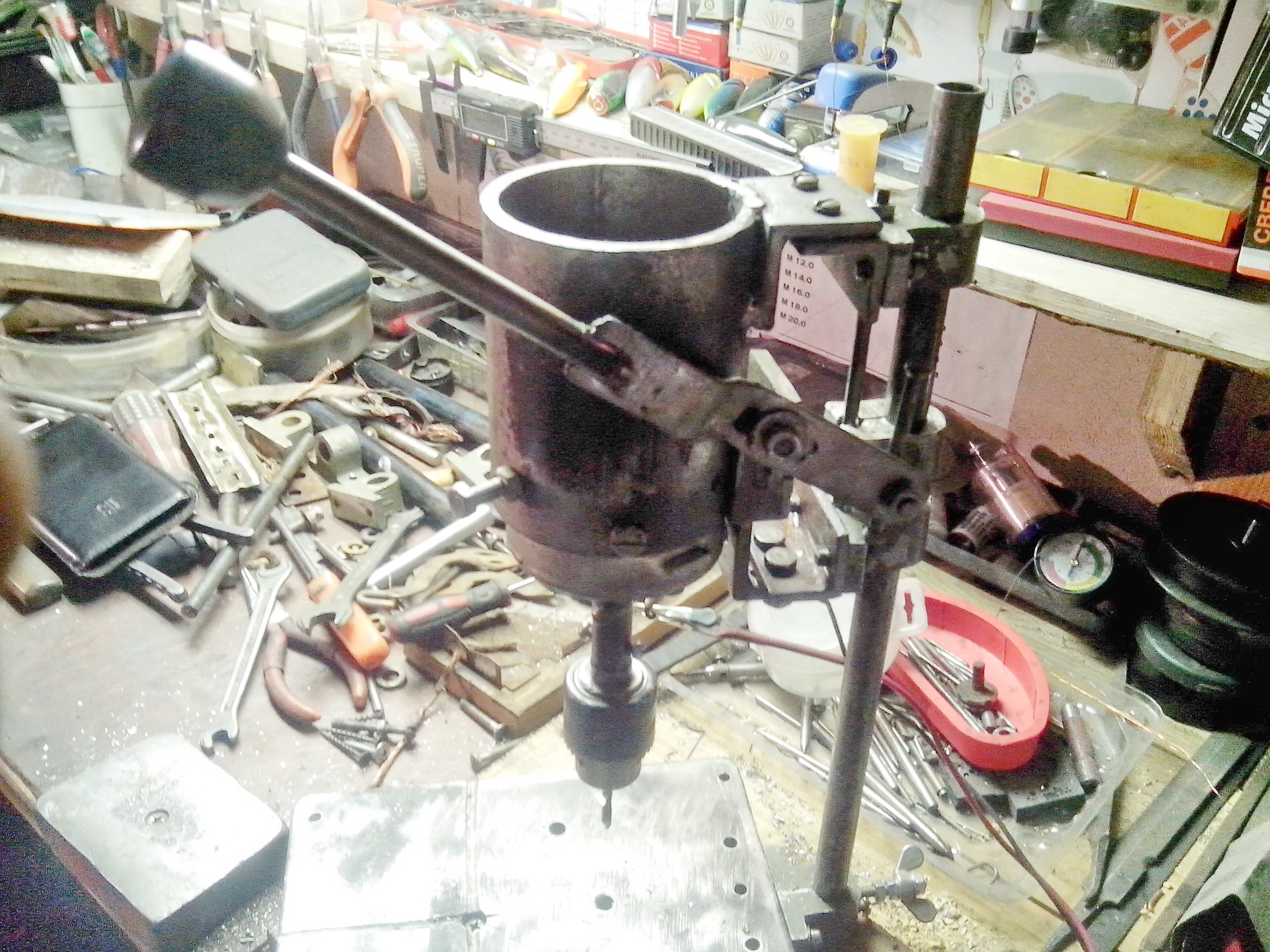

Закончил я сегодня сверлильный станочек. Вот такой он у меня получился. Довольно функциональный, лучше старого значительно !!! Старого уже нет в живых... Он свою миссию на этом свете выполнил с полна....!!!
Осталось довести внешний вид, типа эстетики, дизайна, что ли и всё будет чики-пуки....!!

Провода тоже пока временные...

[dansk]

Вадимыч, и с меня тебе подгончик небольшенький, для новых свершений и радости нам от твоих поделок!

[SVL]

Вадимыч, и с меня тебе подгончик небольшенький, для новых свершений и радости нам от твоих поделок!

Спасибо Виталик..! Всегда рад полезным подгончикам...!

[SVL]

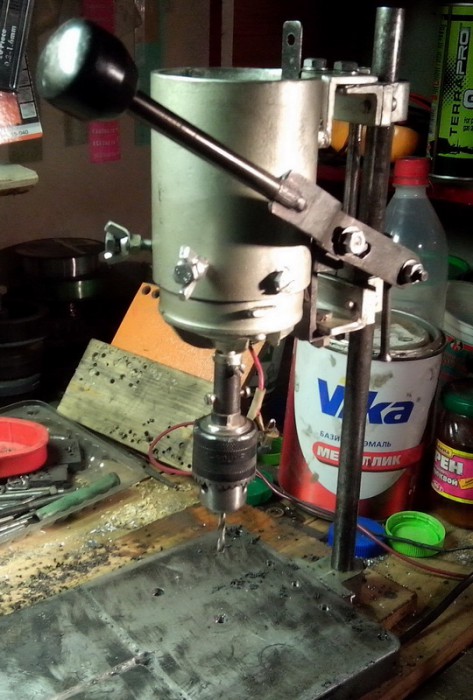

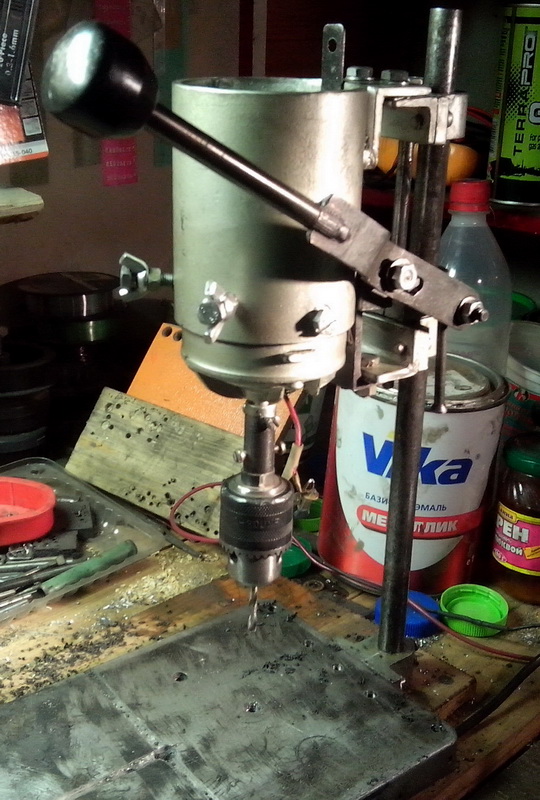

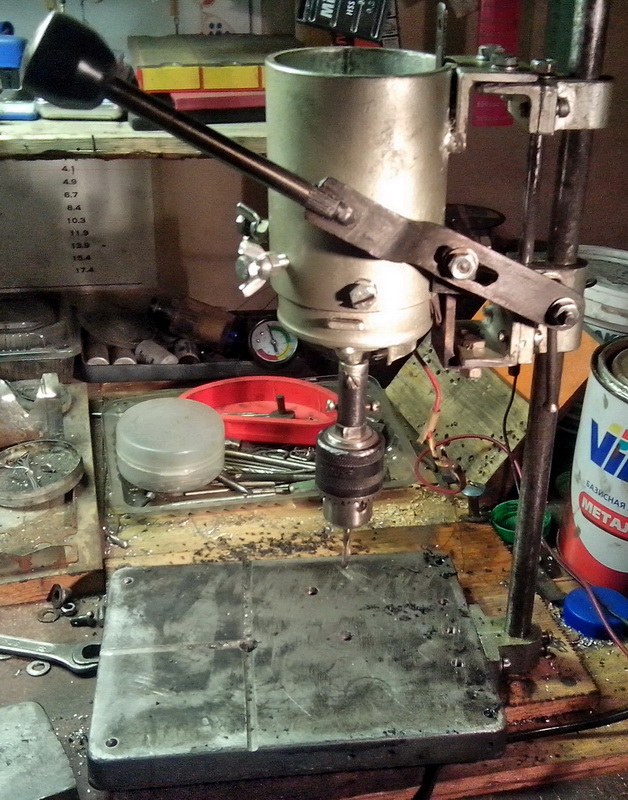

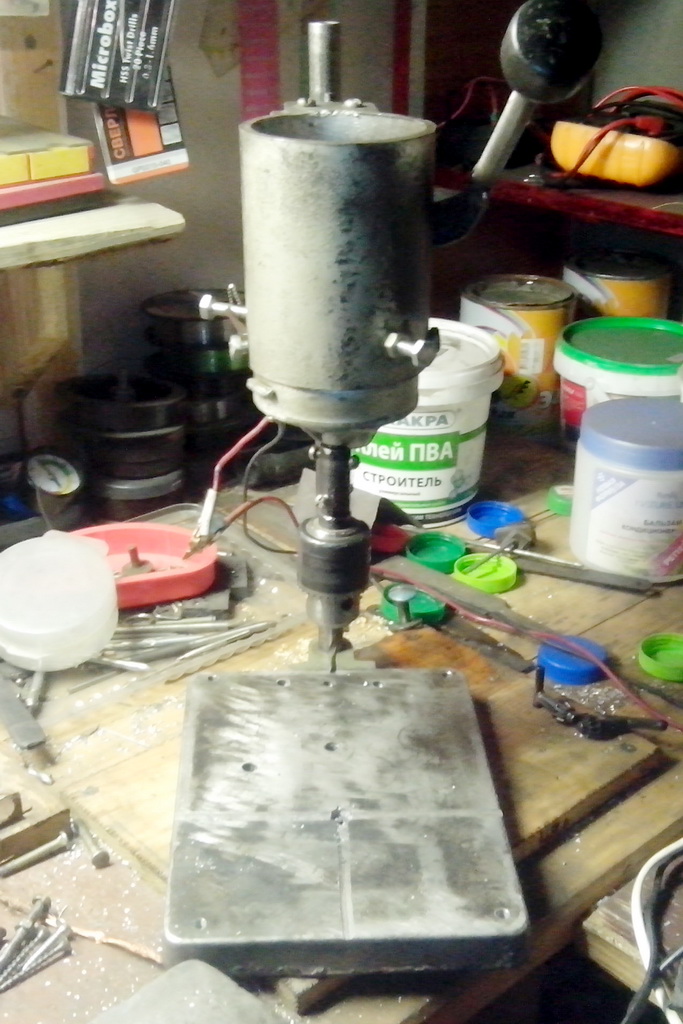

Сегодня полностью доделал сверлильный мини станочек,
частично покрасил, частично поворонил и вот что у меня получилось...:

Сверлит качественно, я изделием доволен..!

Сейчас берусь за изготовление к нему спец тисков с перспективой для перехода на мини фрезерный...

Потом будет изготовлен координатный столик к нему и усилена центральная стойка.....
Вот, как-то так.

[SVL]

Всем привет...

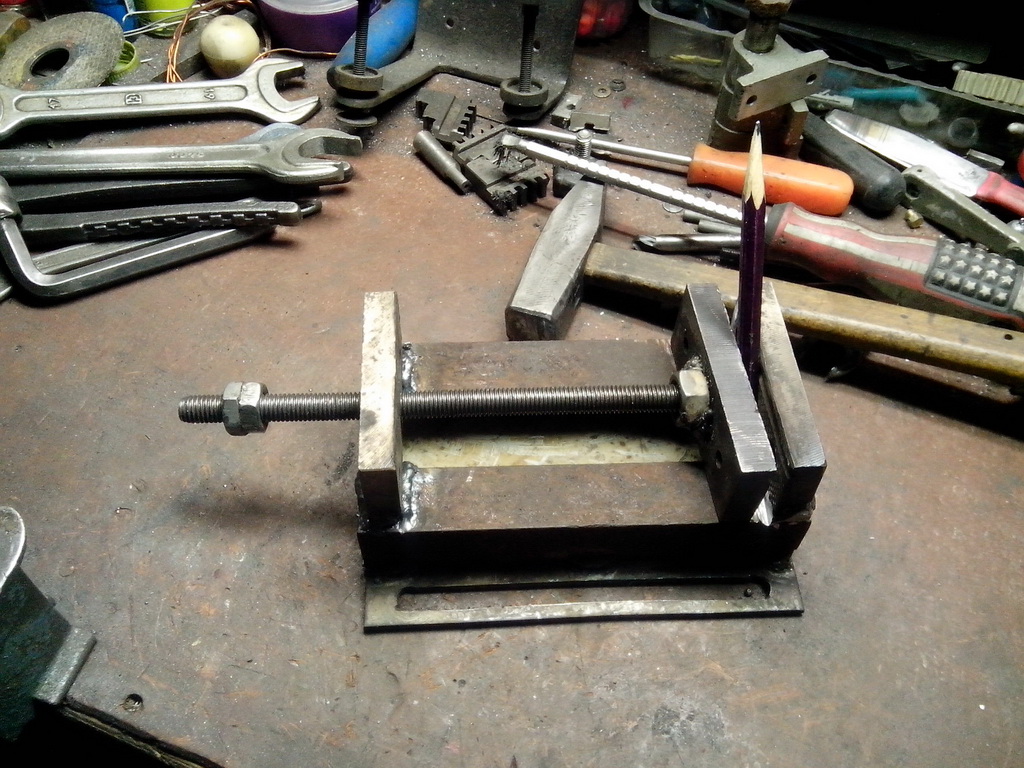

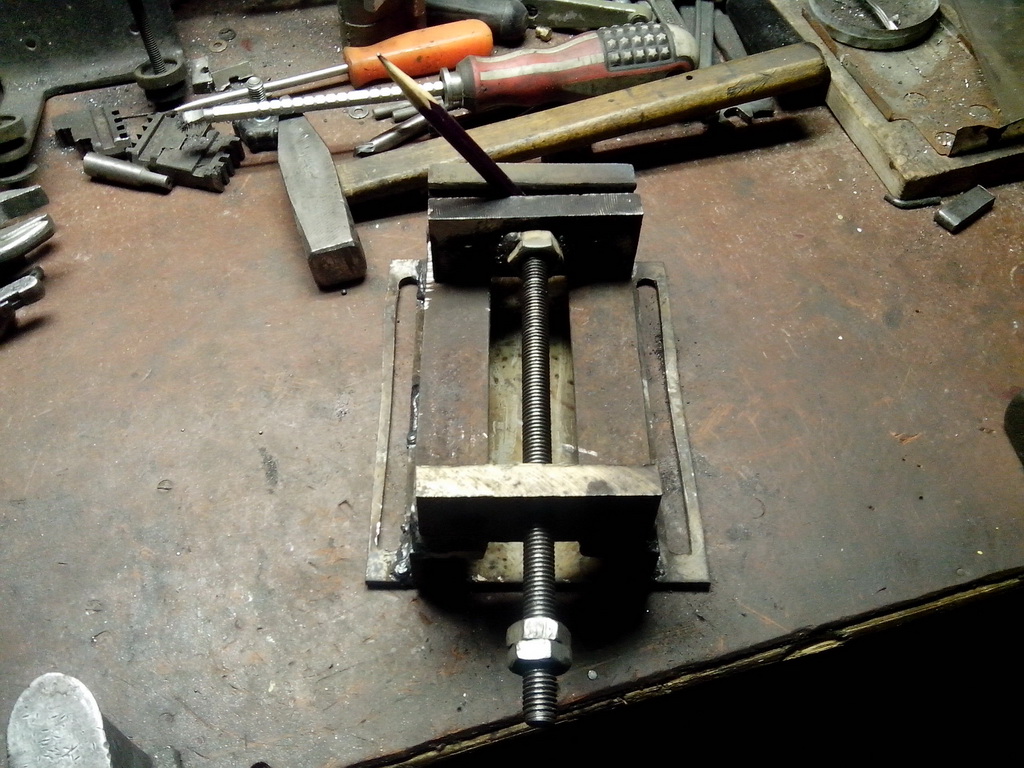

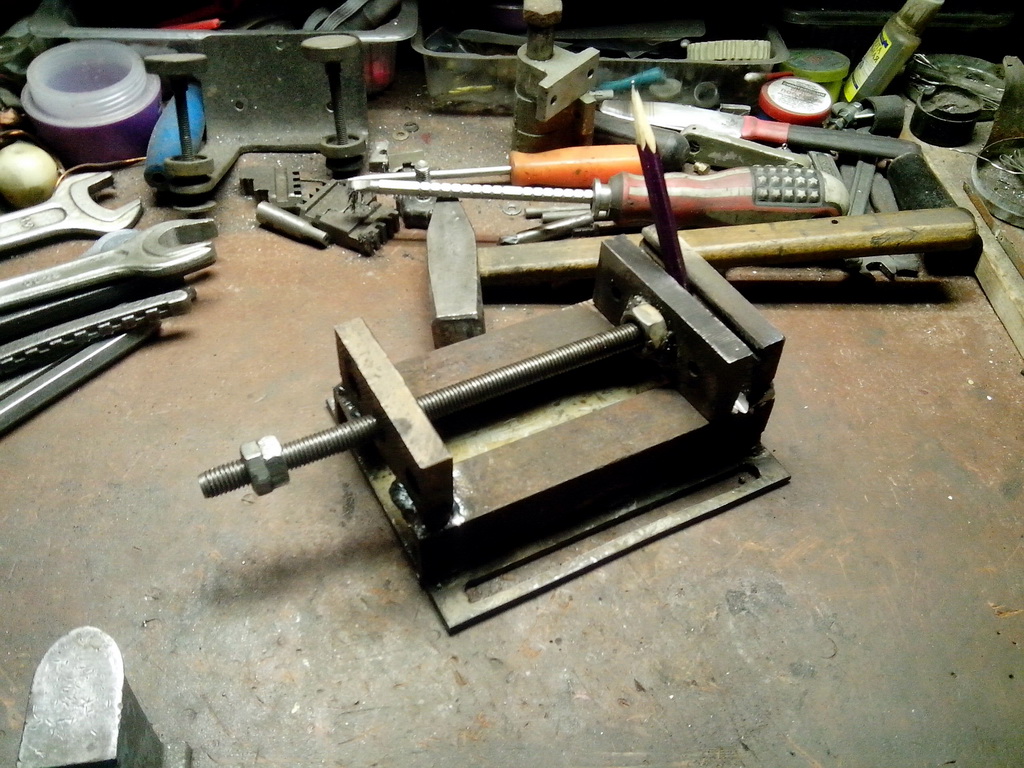

Вот сегодня за полдня сделал сверлильные тиски...
Правда немного не до конца, но завтра закончу и покрашу...:

[SVL]

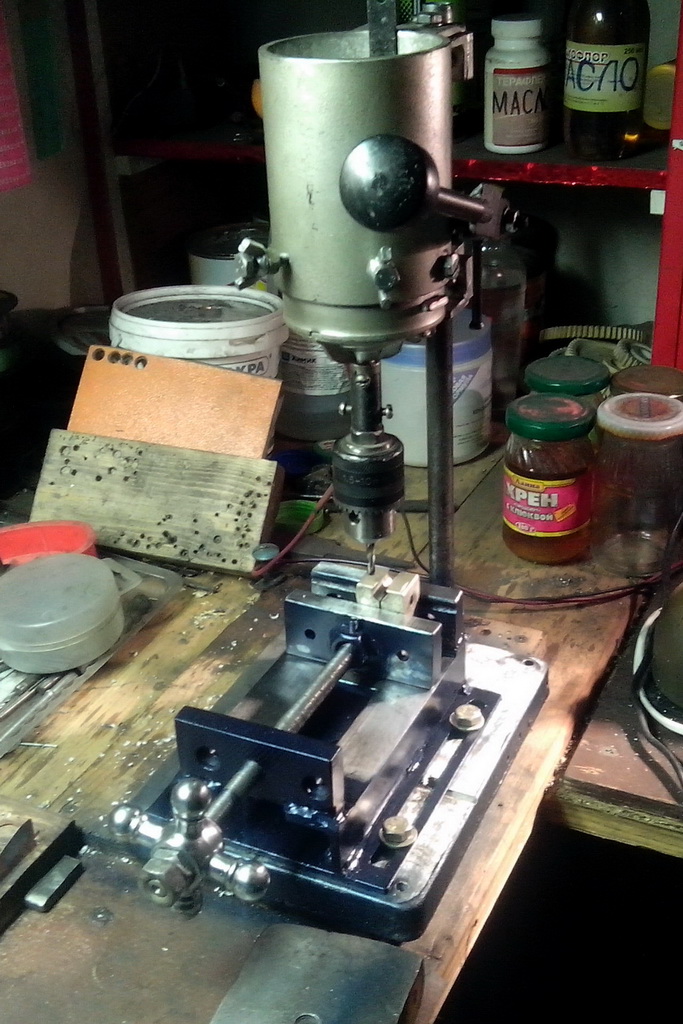

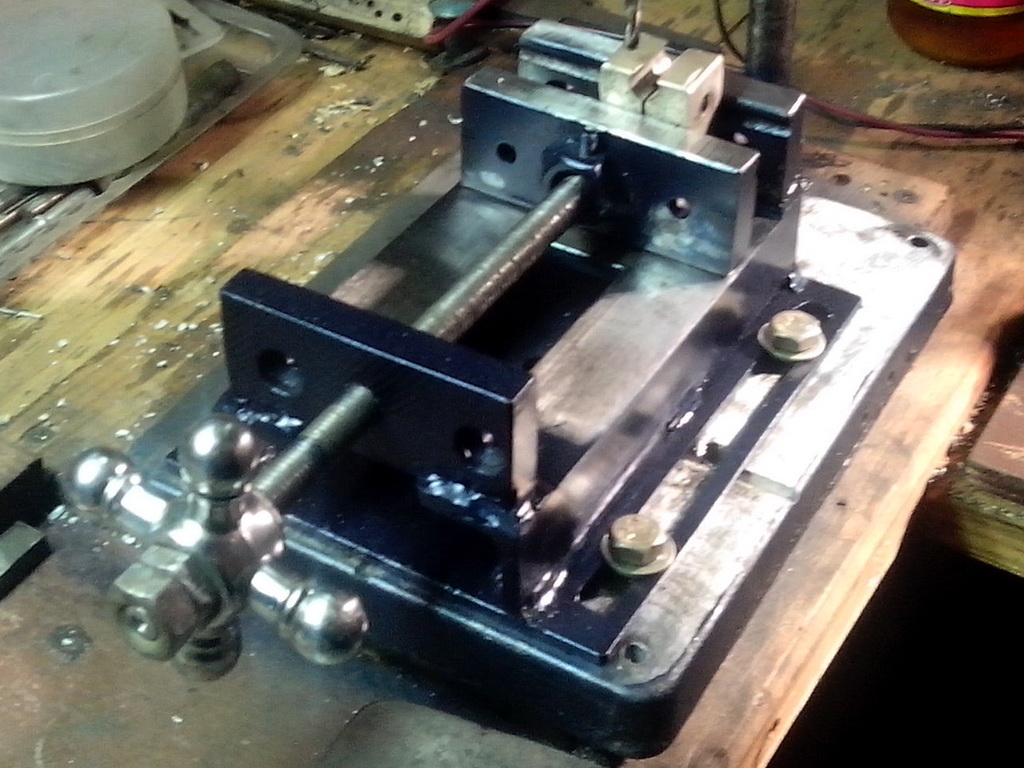

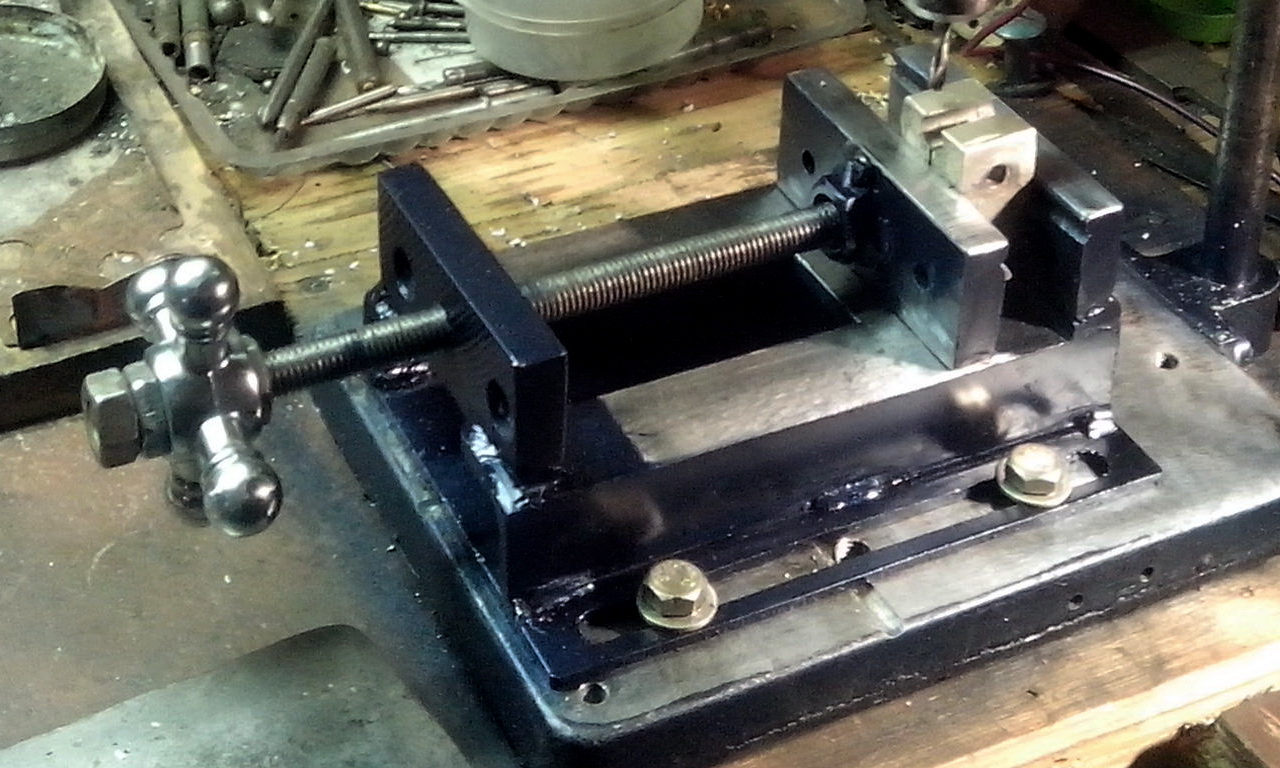

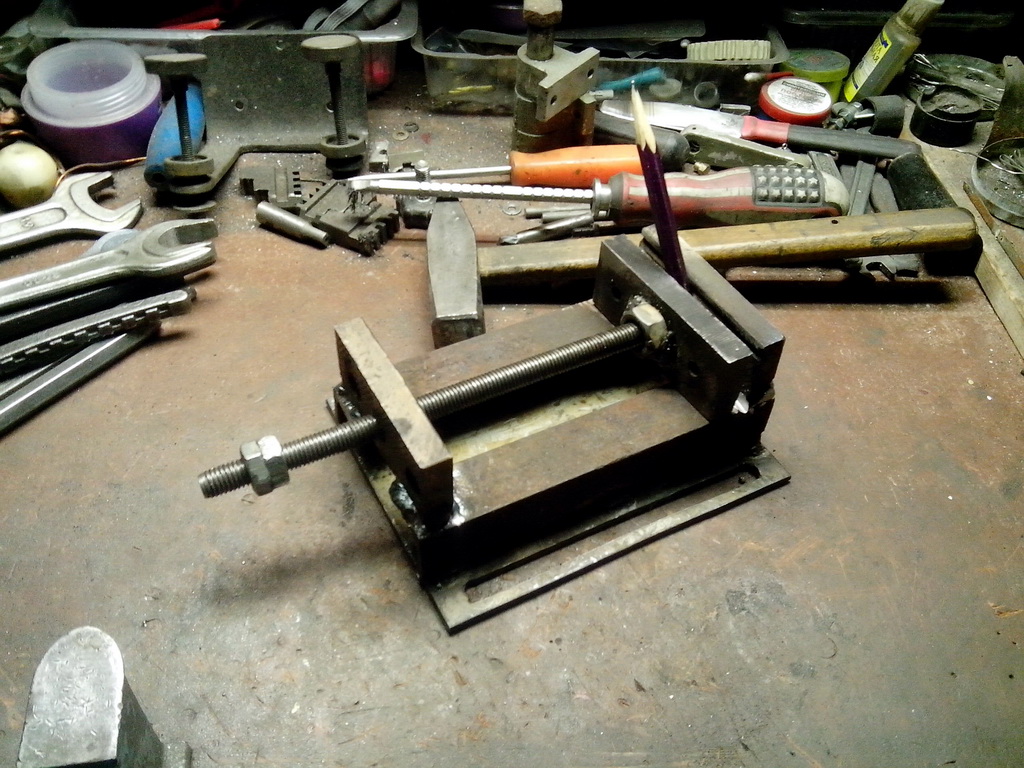

А это конечный результат сверлильных тисков...:

По-моему получилось небяды...

[конрад]

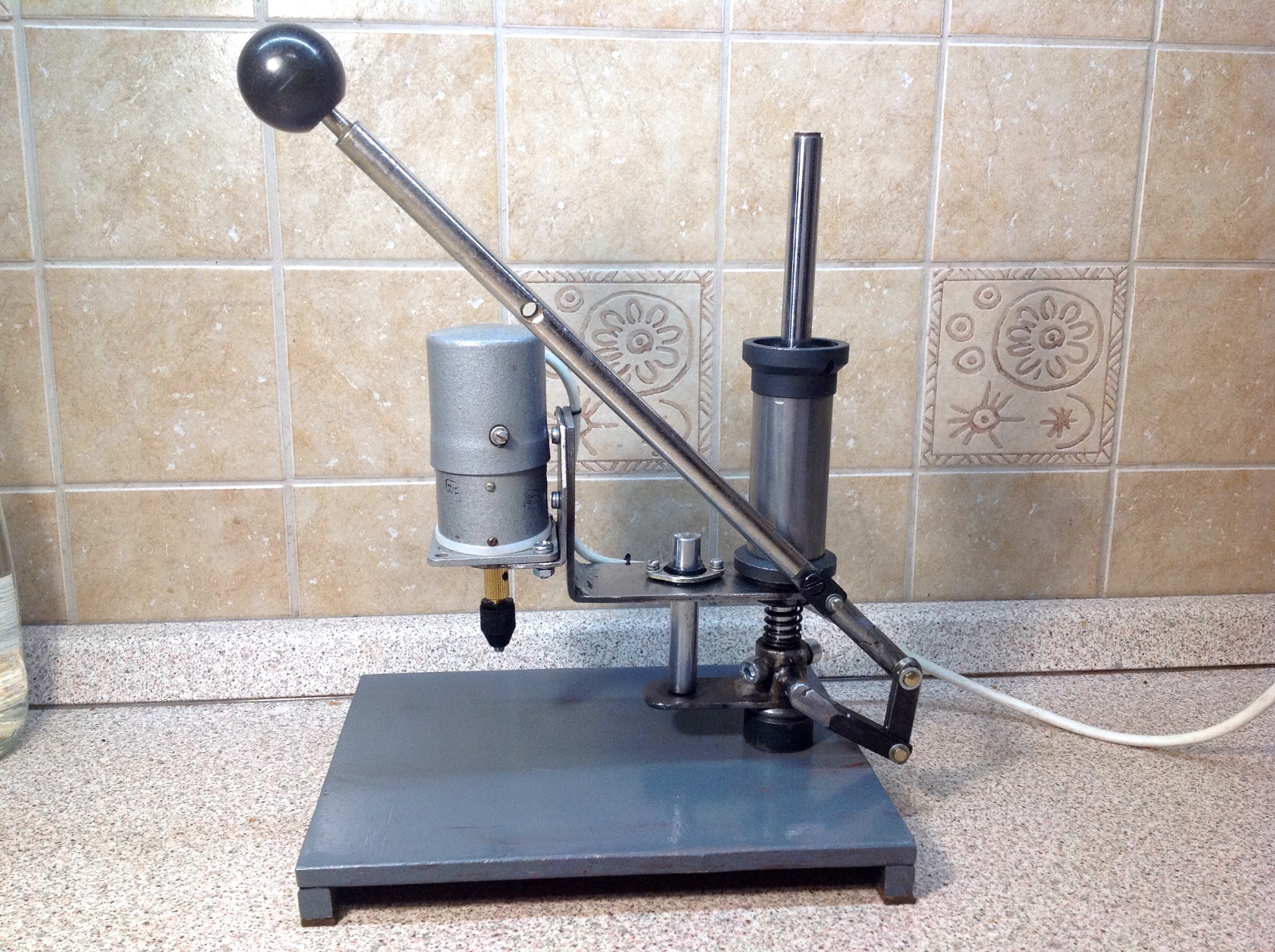

Когда мне понадобился такой мини станочек,я взял за основу пару отработанных жигулёвских амортизаторов.Дело в том, что изготовить "на коленке"стойку станка без люфтов практически не реально, да и поворотные рычаги тоже люфтят.В результате при нажатии на рычаг во время сверления центр свёрла всегда будет смещаться и в итоге будет "не айс". Амортизаторы же сделаны довольно прилично надо только вытряхнуть лишнее(кожух,жидкость,сальники) и будет готовая стойка-направляющая. Кстати свойства этих автозапчастей можно использовать и в других конструкциях. Например я сделал из них же шикарную поворотную точилку для ножей, но это уже другая история.

[SVL]

Когда мне понадобился такой мини станочек,я взял за основу пару отработанных жигулёвских амортизаторов.Дело в том, что изготовить "на коленке"стойку станка без люфтов практически не реально, да и поворотные рычаги тоже люфтят.В результате при нажатии на рычаг во время сверления центр свёрла всегда будет смещаться и в итоге будет "не айс". Амортизаторы же сделаны довольно прилично надо только вытряхнуть лишнее(кожух,жидкость,сальники) и будет готовая стойка-направляющая. Кстати свойства этих автозапчастей можно использовать и в других конструкциях. Например я сделал из них же шикарную поворотную точилку для ножей, но это уже другая история.

Хороший получился станочек...!
Что касается аммортизиторов, то это по-моему идея хорошая. Сам собираюсь переделать свою большую стойку под электродрель на основе передней амортизаторной стойки от Опель Омеги. Думаю должно всё получиться нормально...

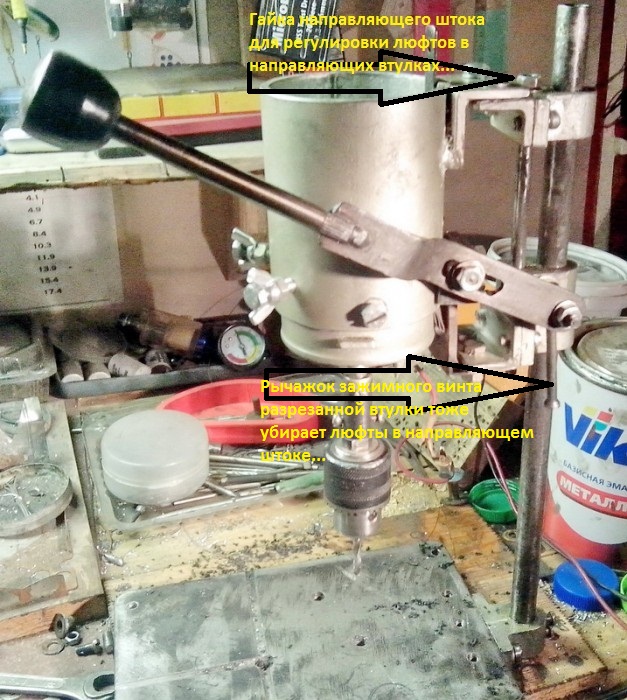

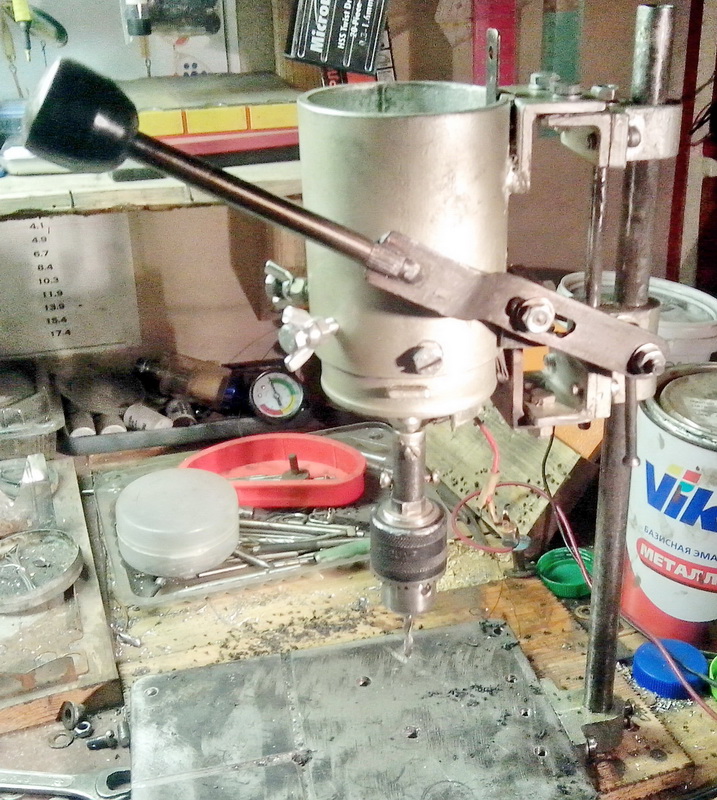

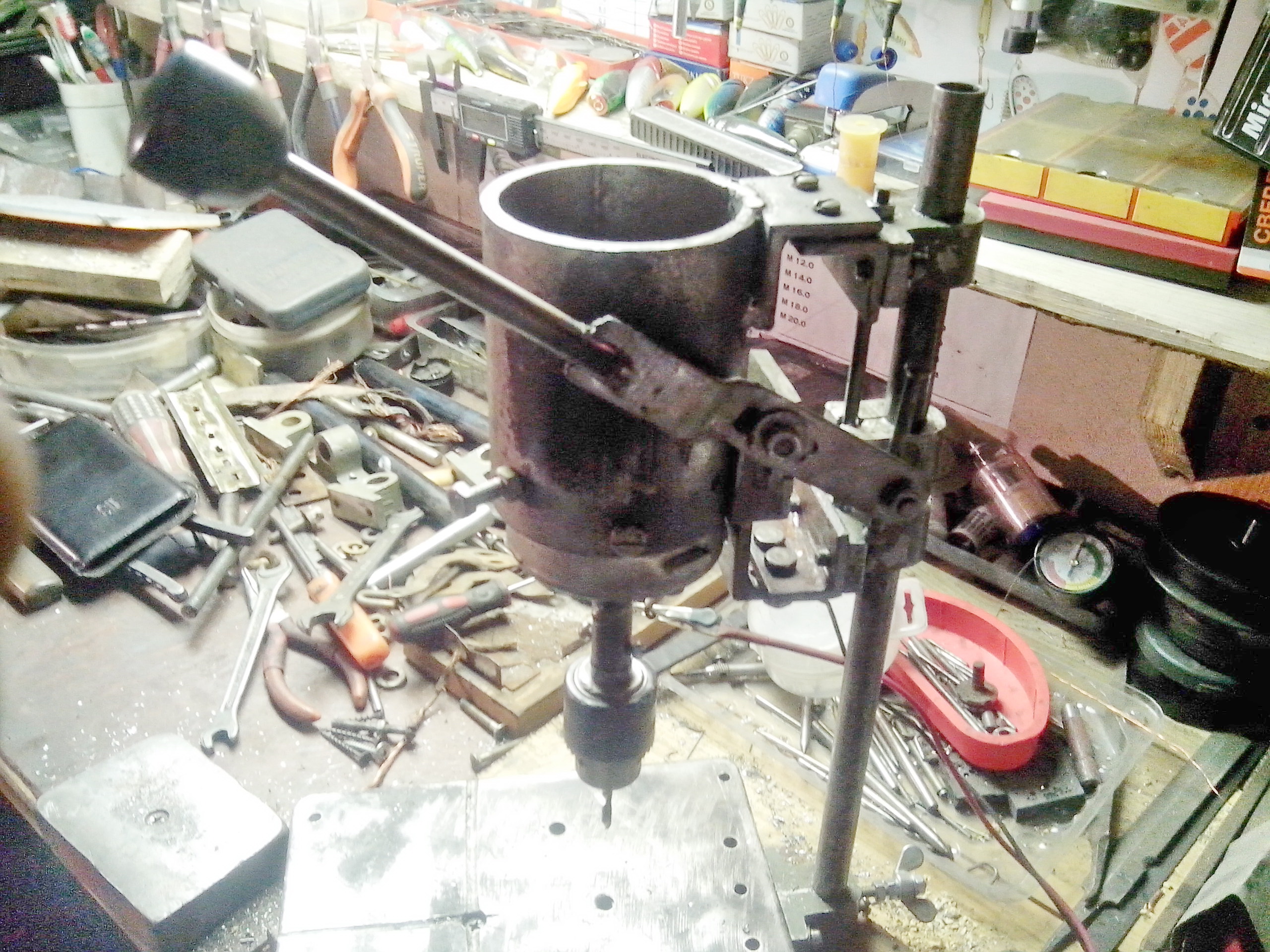

Что касается люфтов в направляющих, то в моём сверлильном станочке эта проблема решена полностью путём подтягивания верхней или нижней гайки направляющего штока и поджимая рычагом зажимного винта...:

Мой сверлильный станочек 1.jpg (190.94 КБ) Просмотров: 12315

В итоге станочек работает довольно качественно без люфтов...

[SVL]

Всем привет...

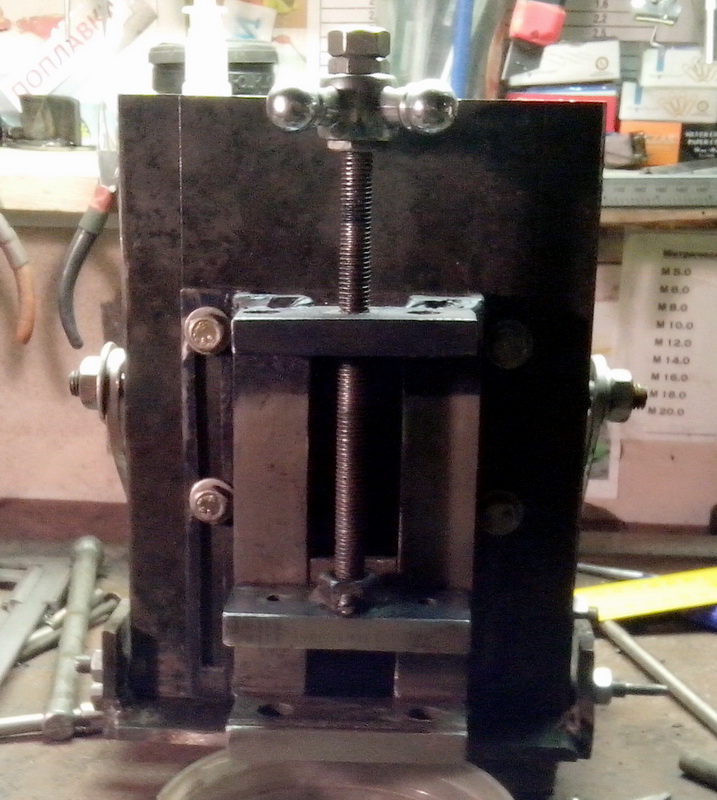

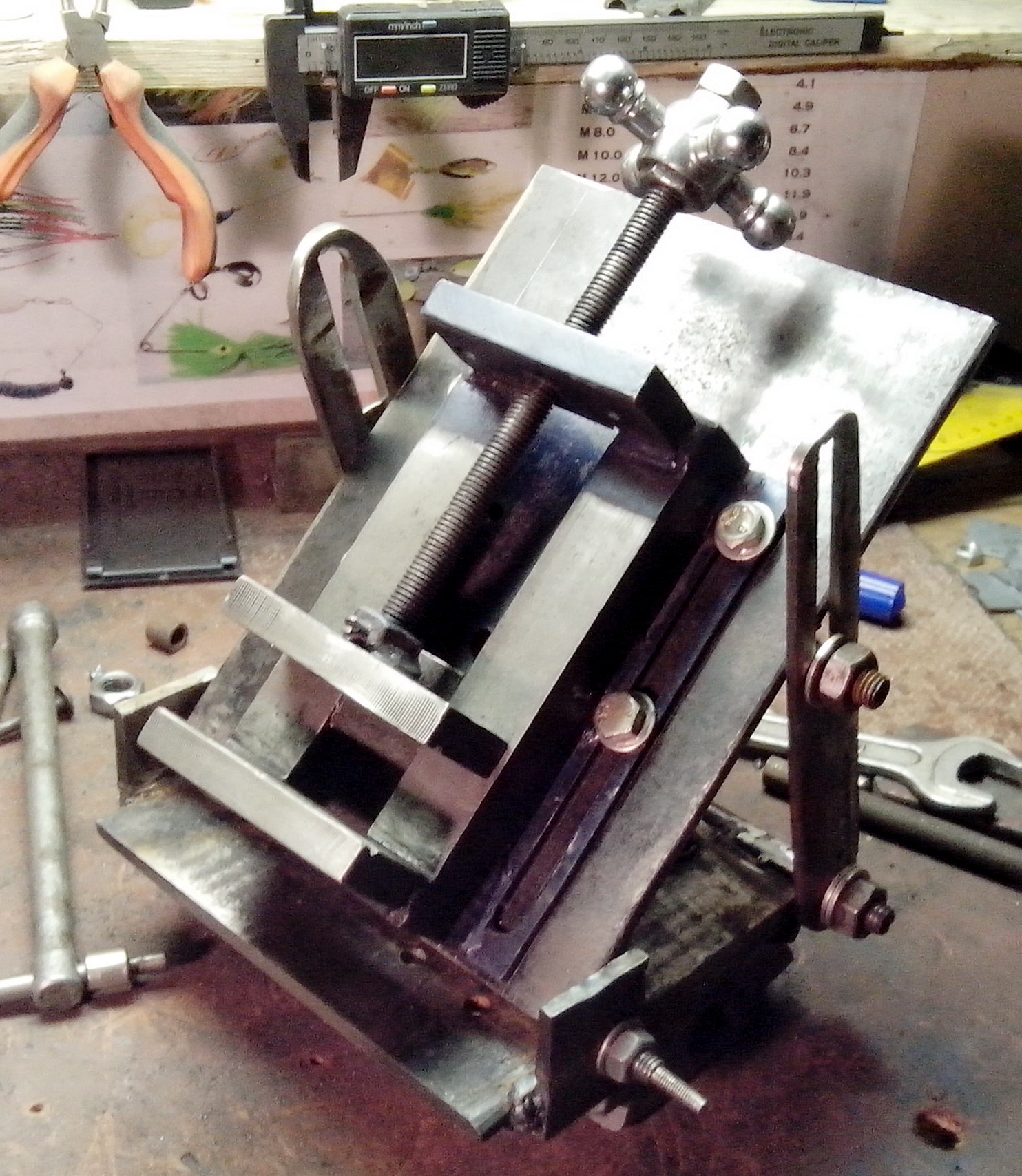

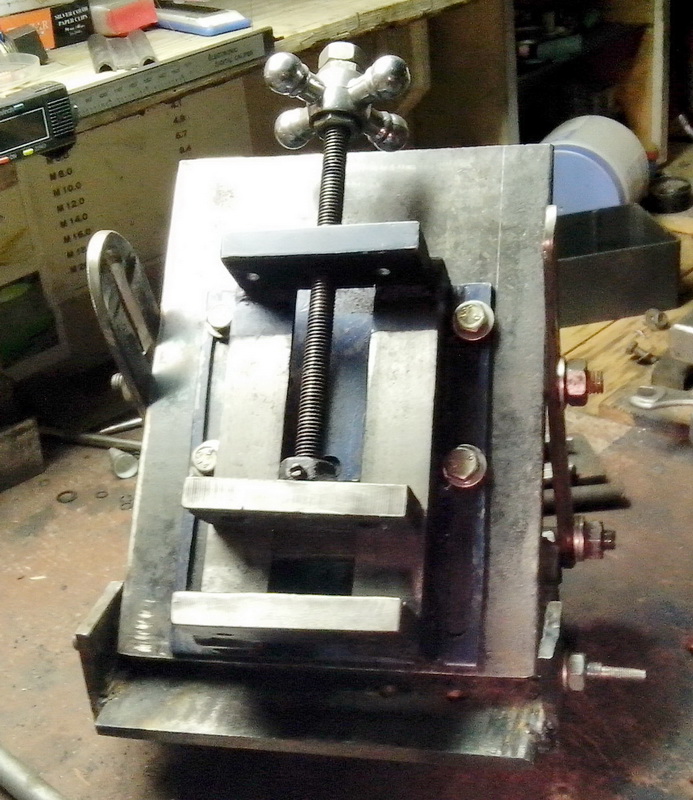

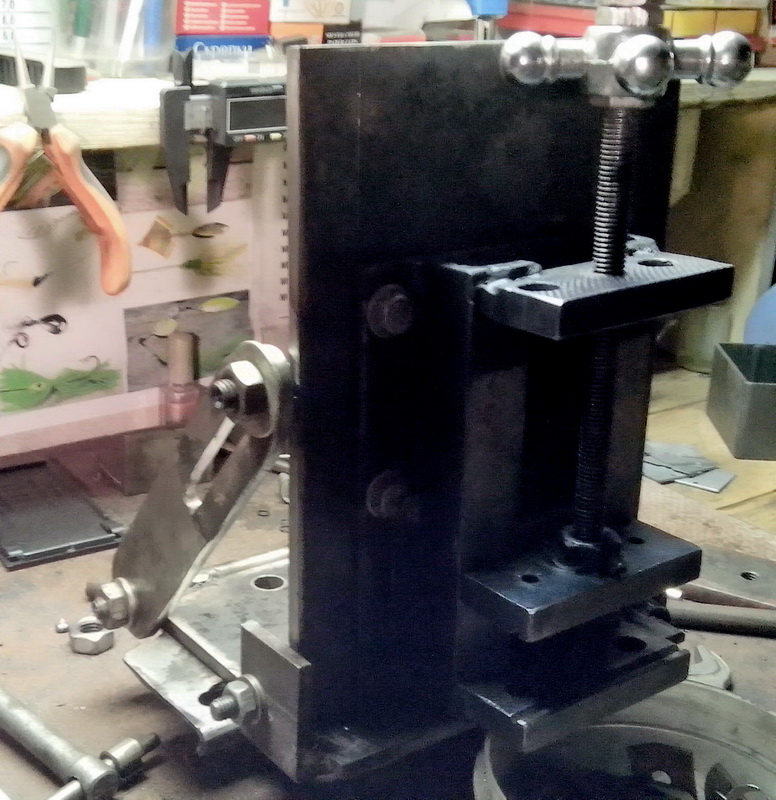

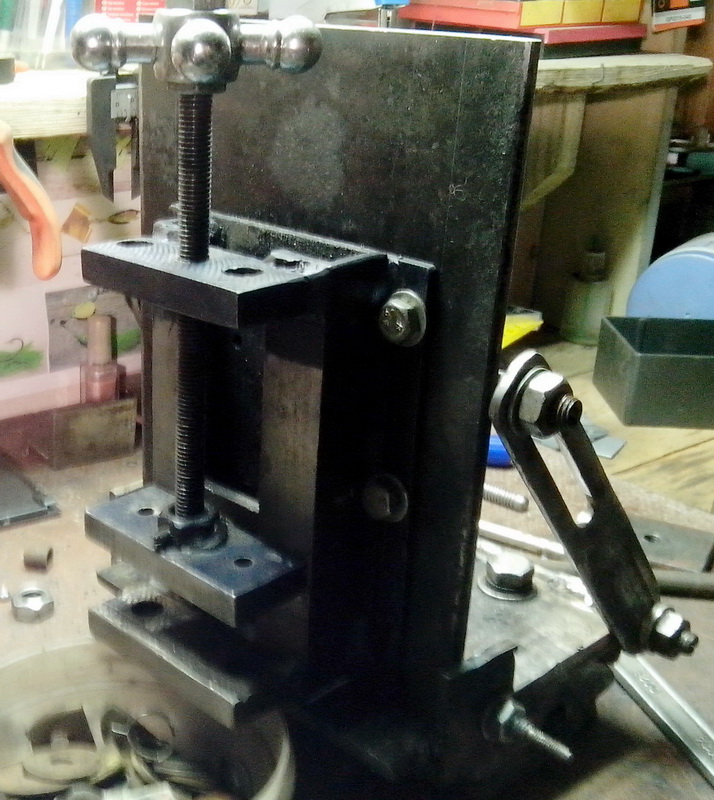

В данный момент делаю фрезерную приставку к своему токарному станку...:

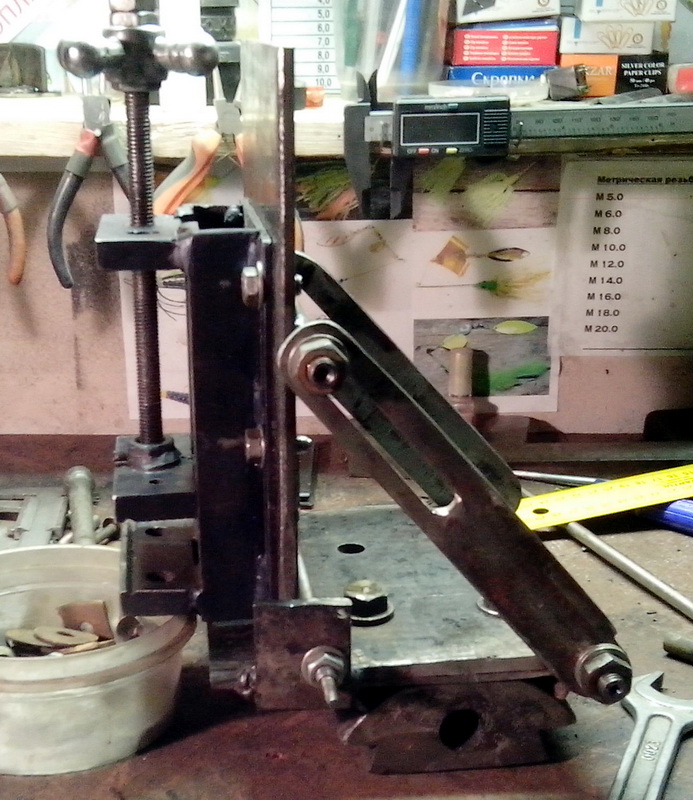

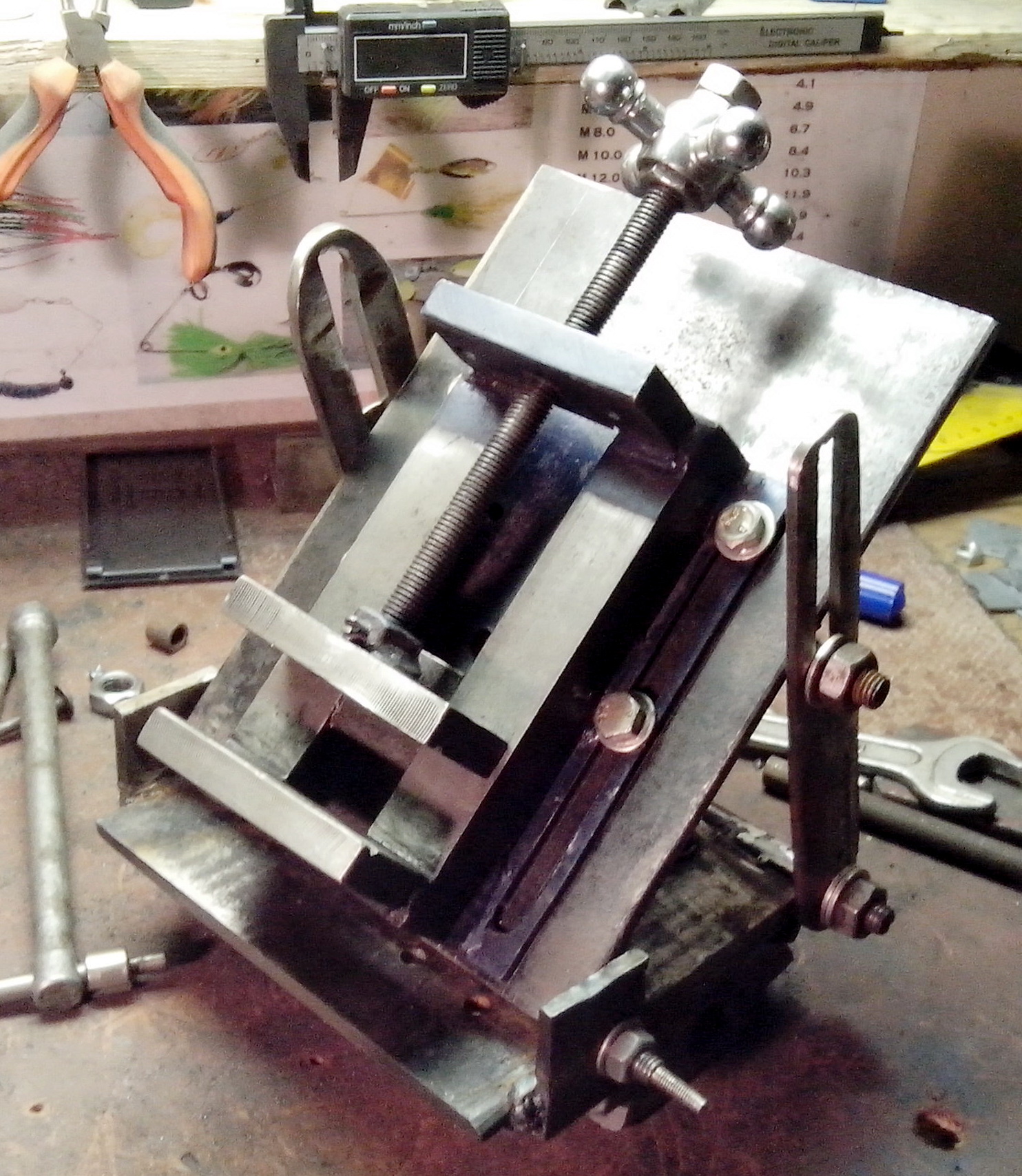

Передний стол с тисками может изменять угол наклона по отношению к фрезе,
что даёт возможность фрезеровать заготовку под углом от 90° до 45°...

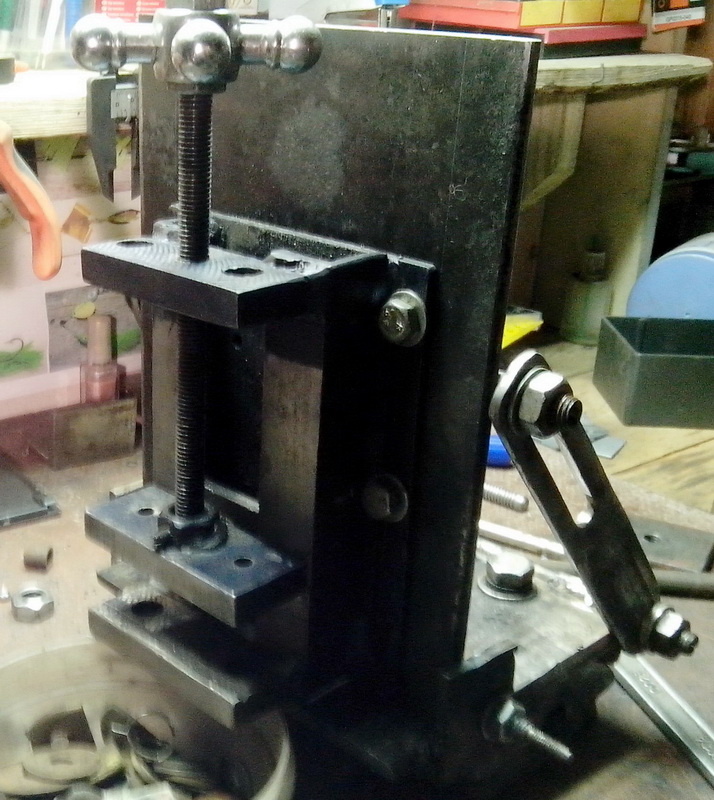

Тиски можно перемещать вверх и вниз на 65мм. Перемещение будет осуществляться с помощью винта, который я установлю и выложу в следующем отчёте...
Продолжение следует.......
