Есть несколько вариантов получить 12В:
1. БП от компа, но надо, чтобы сила тока у БП была не менее 5А, а лучше 10 и более, чтобы под нагрузкой БП не сгорел. Лучше использовать компьютерный БП мощностью не менее 400Вт...
2. БП от видиков, ДВД и т.п. очень слабые для шуруповёрта, по-этому надо знать, какие параметры у электродвигателя шуруповёрта и исходя из них подбирать БП...;
3. Вариант простой - купить готовый БП на Али..., там выбор довольно большой и цены нормальные;
4. Попросить знакомого электронщика сделать БП из трансформатора телевизора или импульсный БП по новой технологии;
Мне больше нравятся БП из трансформаторов старых советских телевизоров или из других подходящих трансформаторов, которые я перематываю под свои параметры... Делаю БП на транзисторах с возможностью регулировки напряжения на выходе от 0 до ХХ Вольт
Вот, как-то так... .

[SVL]

Всем привет...

Как и обещал, сделал я ещё один сверлильный станочек... На этогт раз микро сверлильный...... Сделал его из подручных средств.., т.е. из деталей от старого принтера направляющие, основание из куска пластикового подоконника и из мотор-редуктора, который я получил недавно из Али...
Вот что у меня получилось в итоге...........:

phpBB [media]

Видос пока без коментария, так как мой оператор в отъезде.., поднимает сельское хозяйство... Приедет домой, тогда выложу видео с полным раскладом...
Станочек получился неплохой, для очень мелких сверлильных работ, типа отверстий в ушках хомутиков для вертушек или плату подготовить для монтажа хлектронных компонентов.., или просверлить отверстие в жиклёре газовой горелки..., ну и т.д.., и т.п.... Сверлит он всё: дерево, пластик любой, мягкие металлы и сталь. Питается от блока питания от 0 до 24В... БП тоже мой самодельный...
В общем - я им доволен...

[ZUBBER]

ещё один сверлильный станочек...

Я вот... честно говоря до сих пор не пойму, на кой тебе в хозяйстве столько сверлилок ?
Это наверное, из того что мельком краем глаза так сказать видел, уже третий станок.
Одним и тем же станком к примеру, мой друган снимая патрон умудряется сверлить от наверное 30мм. отверстий, и в патроне до 1,0 - 0.5 мм.
Но всё же ?
Предыдущий что, не тянул сверла меньше тройки ? (типа отверстий в ушках хомутиков для вертушек или плату подготовить для монтажа хлектронных компонентов.., или просверлить отверстие в жиклёре газовой горелки..., ну и т.д.., и т.п...).

[SVL]

ещё один сверлильный станочек...

Я вот... честно говоря до сих пор не пойму, на кой тебе в хозяйстве столько сверлилок ?
Это наверное, из того что мельком краем глаза так сказать видел, уже третий станок.
Одним и тем же станком к примеру, мой друган снимая патрон умудряется сверлить от наверное 30мм. отверстий, и в патроне до 1,0 - 0.5 мм.
Но всё же ?
Предыдущий что, не тянул сверла меньше тройки ? (типа отверстий в ушках хомутиков для вертушек или плату подготовить для монтажа хлектронных компонентов.., или просверлить отверстие в жиклёре газовой горелки..., ну и т.д.., и т.п...).

Лишний гвоздь в жопе не помеха...!!! Этим сверлить мелкие детали значительно удобнее, чем бОльшим, предыдущим...
А вообще - каждому - своё...., вот сделал и пусть будет... Когда нету, тогда нету... А когда есть, то это совсем другое дело, и жить веселее... + меньше стало валяться всякой всячины без толку... А там глядишь и сыну может пригодиться.. Он у меня инженер электрик-электронщик + сх...

[ZUBBER]

1000 оборотов... и патрон на вал редуктора....
Ну... мож я в сверлильных станках и в сверлении мелкими сверлами ничё не понимаю..............

[SVL]

1000 оборотов... и патрон на вал редуктора....
Ну... мож я в сверлильных станках и в сверлении мелкими сверлами ничё не понимаю..............

Да не... Это я видно в этом ничего не понимаю...
Вот сделал херню и мучаю людей этой безделушкой, дурю им головы...
А то, что мне именно такой станок нужен, так это тут как бы и ни при чём вааще...

[ZUBBER]

Возможно и себе как писал когда нибудь из половины от шуруповёрта сделаю. Настроив трещетку им можно будет не только сверлить а и не парясь и не боясь сломать метчик тут же ровно и быстро резать мелкие резьбы.

На проектирование и неспешное изготовление данной стойки, предназначенной для сверления, нарезки резьб в блеснах и висения на вешалке, ушло около 3,5 месяца, когда слякоть, зима и воще скучно жить.

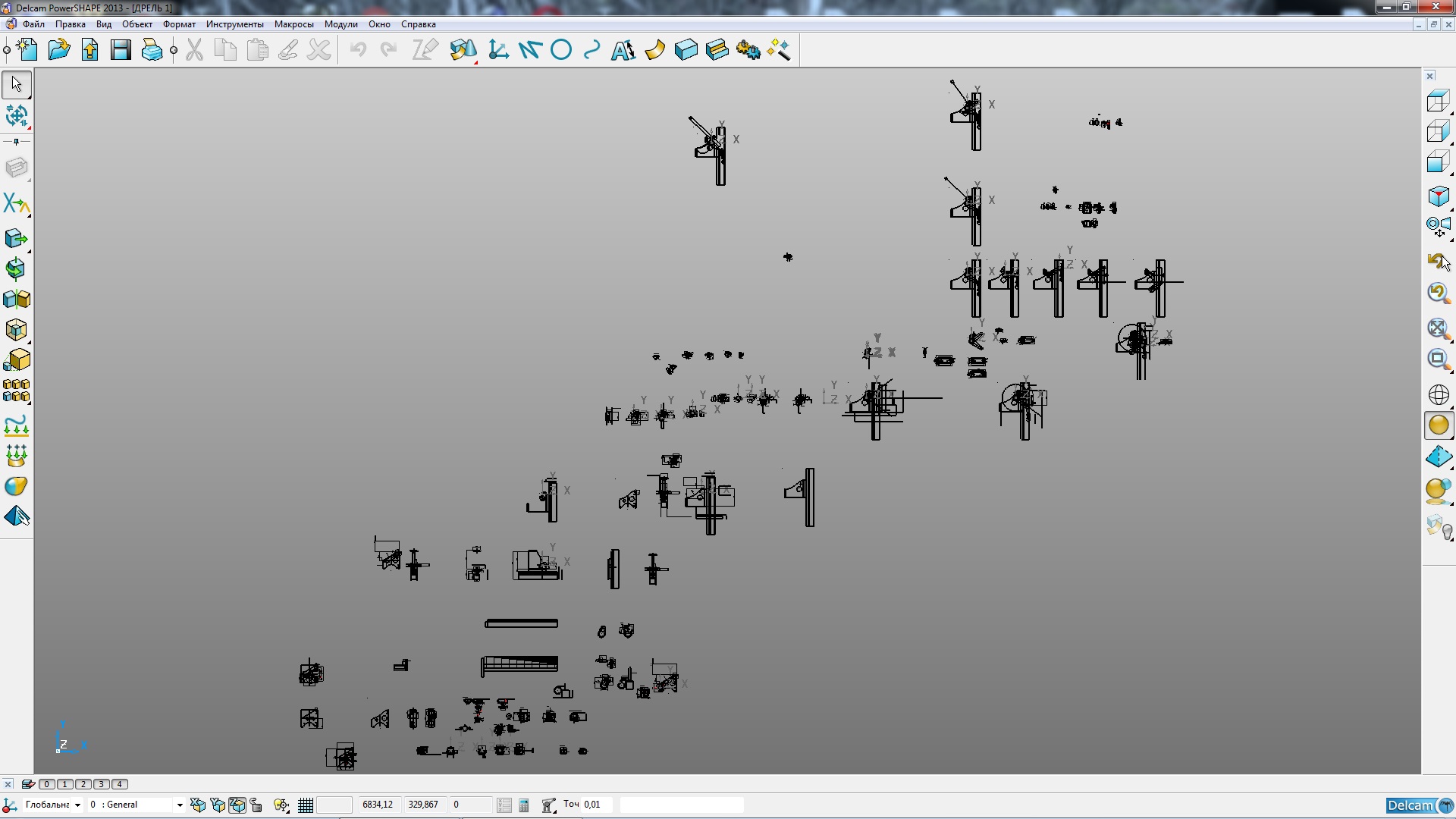

Теперь то конечно когда есть все чертежи и знаешь что и как делать можно было бы управится за недельку-две....
А до того было туговато... бессонные ночи и топтание на месте пока придет в голову, обдумается, в душе понравится и затем прочертится да образмерится очередной узел...

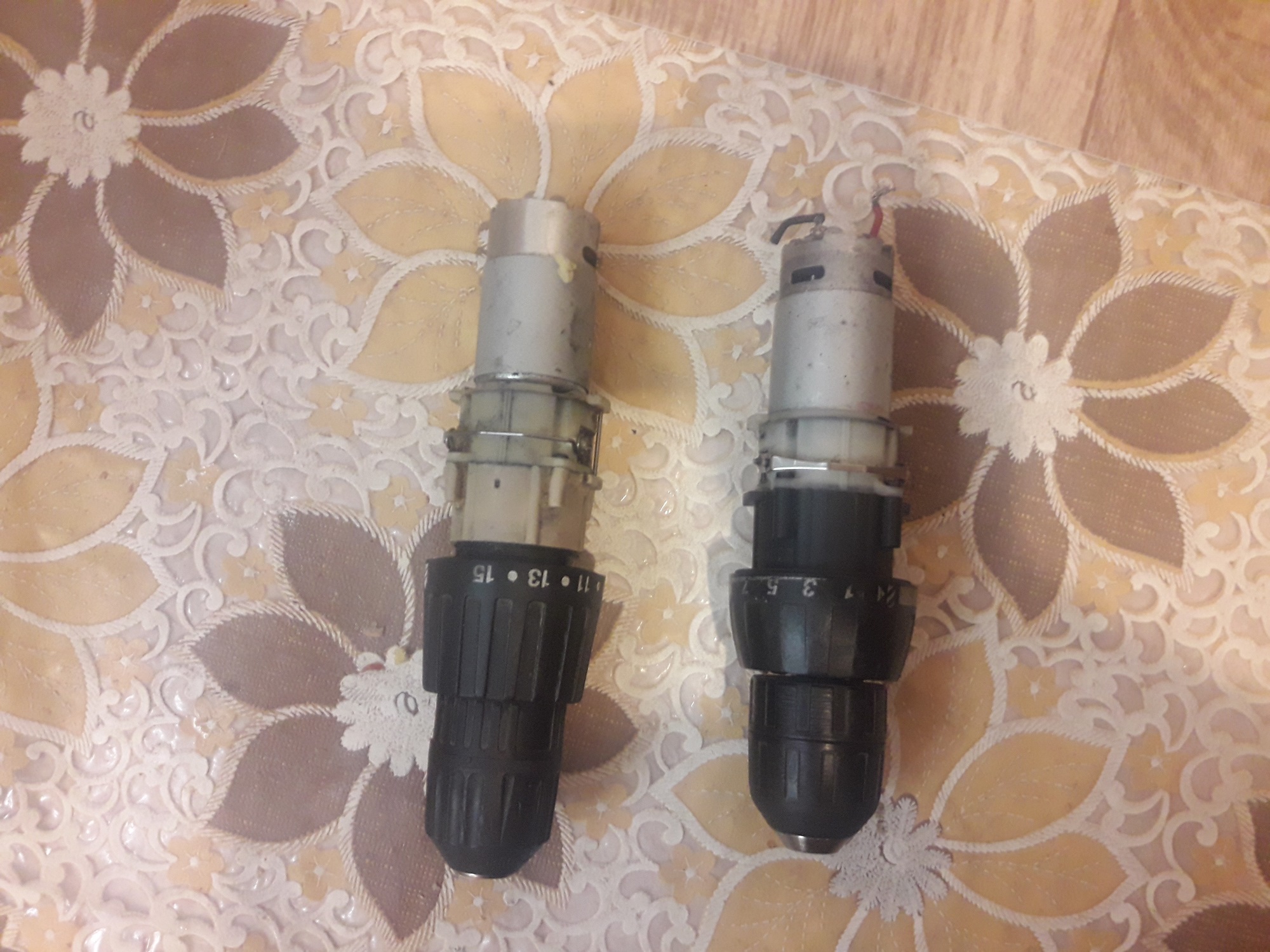

Для работы с мелкими метчиками и сверлами, так как руки из жопы и они у меня иногда ломаются, решил встроить в стойку сердечник от шуруповерта БОШ, из за его трещетки почти всегда спасающей сверла.... и довольно большого крутящего момента на 1-й передаче редуктора пригодного для метчиков до М10.

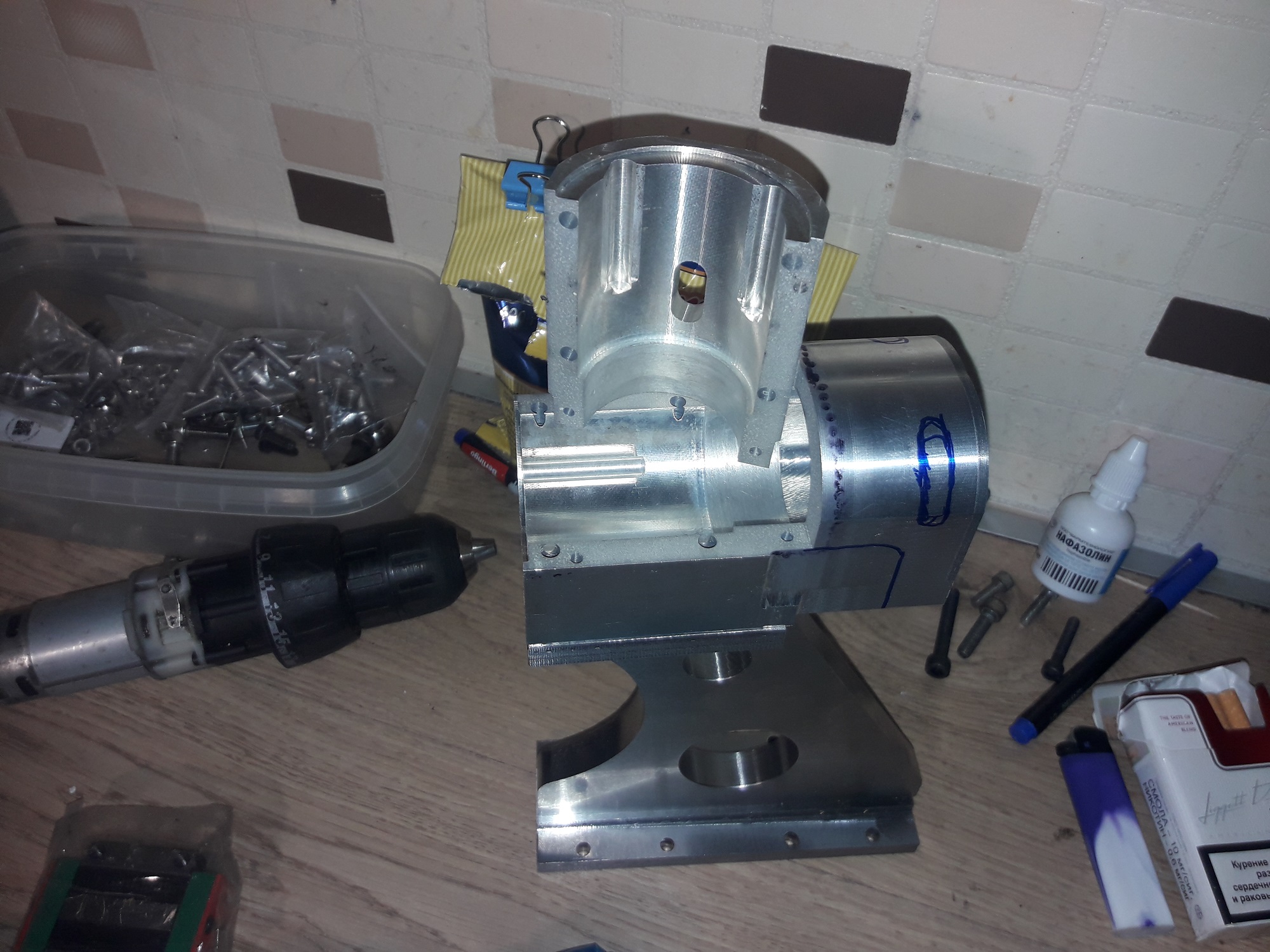

Так как этот самый "сердечник" как надо не влезал ни в один имеющейся под рукой отрезок сантехнической трубы, пришлось браццо всеми руками за "болгарку" и выпиливать ему персональный корпус из куска дюралия.

Проектирование происходило по мере изготовления основных частей агрегата и подбора подходящего материала по свалкам в углах гаража...

Перед проектированием хотел просмотреть весь интернет чтобы не париться и побыстрее скопировать и сделать.
Но деньги на счету кончились и интернет пропал....
Пришлось сначала делать, потом искать как надо было делать в интернетах......

Замок на стойке - не нашел аналогов в интернете. (может плохо искал..)
Расположение балансировочных пружин - не нашел аналогов в интернете.. (может тоже плохо искал..)
Ручка газа от горного велосипеда примененная на сверлильном станке и вынесенная кнопка... наверное тоже не имеет аналогов...... (а может опять плохо искал..)

В общем получилось, то что получилось........

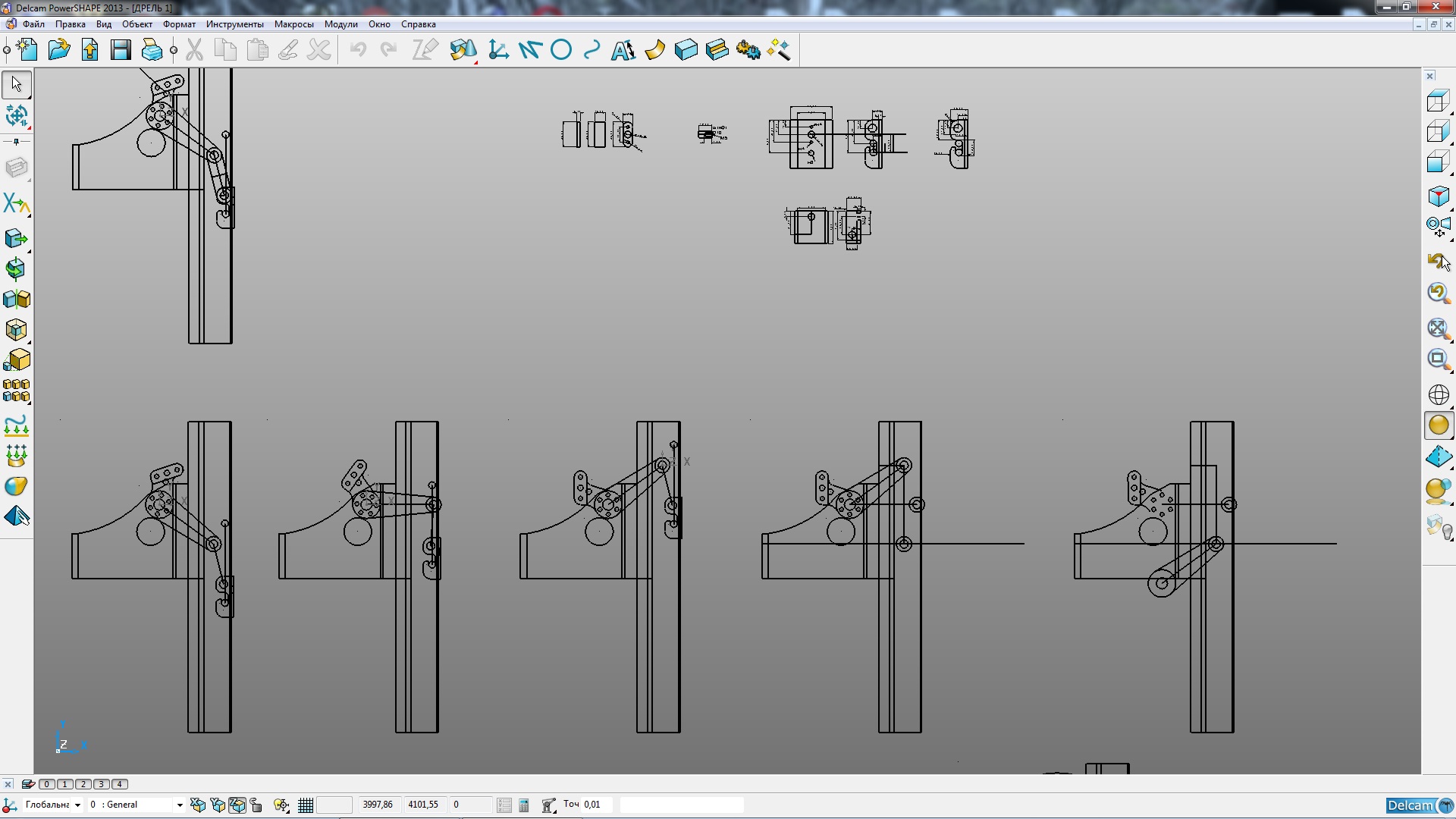

Рычажный механизм.

Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

phpBB [media]

Трещетка, предохранение сверла от поломки, примерка дрели и замок стойки.

Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

phpBB [media]

Окончательный вариант под дрель и под имеющийся в хозяйстве, более мощный перфоратор БОШ, который потянет наверное сверло и больше 20мм, и у которого посадочное тоже 43 мм..

Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

phpBB [media]
