Лазерная резка металла

[dizcor]

не могу вам ответить, извините. будет конкретный чертеж, будет и конкретная цифра, спасибо за понимание.

[Дед_Пихто]

... с вас- фотография чертежа на бумажке со всеми размерами, что бы я понимал чего конкретно вы хотите...

бааааалин ... 21-й век на дворе ;)
фотография чертежа ...

ну ладно там сказали бы "эскиз детали с размерами" ...
хорошо хоть ГОСТовскую рамочку на этом самом чертеже не попросили

по поводу файлов - dxf как универсальный формат для любого роутера (или программы подготовки УП для него) покрывает все потребности "как бык овцу" !
А по поводу эскиза с размерами - фотка детали на миллиметровке или, как в нашем случае, на листочке в клеточку, дает 150% информации для "офигительно сложного расчета стоимости изготовления".

Я так понимаю, вы чисто манагер и к самому станку и подготовке производства доступа не имете ?
Или я ошибаюсь ?

* без обид - просто хочется понимать уровень общения и не "биться в лбом в стену" с вопросами, на которые Вы ответа дать не можете "по определению".

Толщина реза 0,2 мм. В любом случае ещё десятку надо оставлять на шлифовку, если это шептало или что-то похожее

ибо вот этот Ваш ответ - он вообще ниочем.
Я не спрашивал про толщину реза ... кстати она там еще и не постоянная, а уменьшается с глубиной. Я спрашивал НА СКОЛЬКО ТОЧНО будет вырезана деталь согласно чертежа.
+- 0.2
+0.2
-0.2
и т.д
а припуски на шлифовку - это вообще не ваша забота - если я даю чертеж, то на нем уже учтена вся технология изготовления вместе со шлифовкой в нужных местах .

А вот про свою точность изготовления Вы так и не ответили ... жаль.

ну давайте еще раз ...
Вот пример такой - по чертежу отверстие ф4 мм.+0.05 -0.0 сталь 40Х... толщина 4 мм (кстати - вы из своего материала режете или заказчик должен обеспечить ?) что выйдет после вашего лазера ?
сможете с такими допусками изготовить ?

[duelera]

ТС вроде в первом посте указал толщину реза что-то вроде в 4мм. Могу предположить, что речь идёт не о пром лазерной установке, а хоббийное китайское. Ну чего вы от человека требуете?

[ignore]

Арсений, не соглашусь с тобой.
Взялся за гуж, не говори, что не дюж!..
Тем более если "хоббийное".
Чего уж проще, навскидку оценить кусочек стали, размеры которого ясны как день по фото, назвать свои 20 рублей, и сказать что "отверстие сам просверлишь".
Делов то...
А тут, чертежи подавай

Да и ладно.
Болгарка есть, дремель тоже - вот и весь "лазер"
Один хрен за таким "лазером" ещё столько доработок...

[dizcor]

вроде если по-внимательнее почитать, то можно прочитать про толщину материала до 4мм. Ребята! в ближайшее время будут фото, цены, инфа по форматам, все вопросы отпадут сами собой. Не нравится- не бери, никого не заставляю, а лишь предлагаю.

[duelera]

Володя,с тобой полностью согласен. Не про коробку спрашиваем.
Я про другое. Точность там будет китайская +-пары десяток. А вот тут все зависит от оператора.И его умений.
И раз, уважаемый, Вы тут разместили объявление,пожалуйста, не предлагайте, а убедите нас, что свои хотелки можно доверить именно Вам.

[Дед_Пихто]

...
Я про другое. Точность там будет китайская +-пары десяток. А вот тут все зависит от оператора.И его умений.
...

так в том и вопрос - что "по силам", чтобы можно было себе адекватно представить чего ожидать.
я б на лазере с удовольствием УСМ нарезал.
и не один.

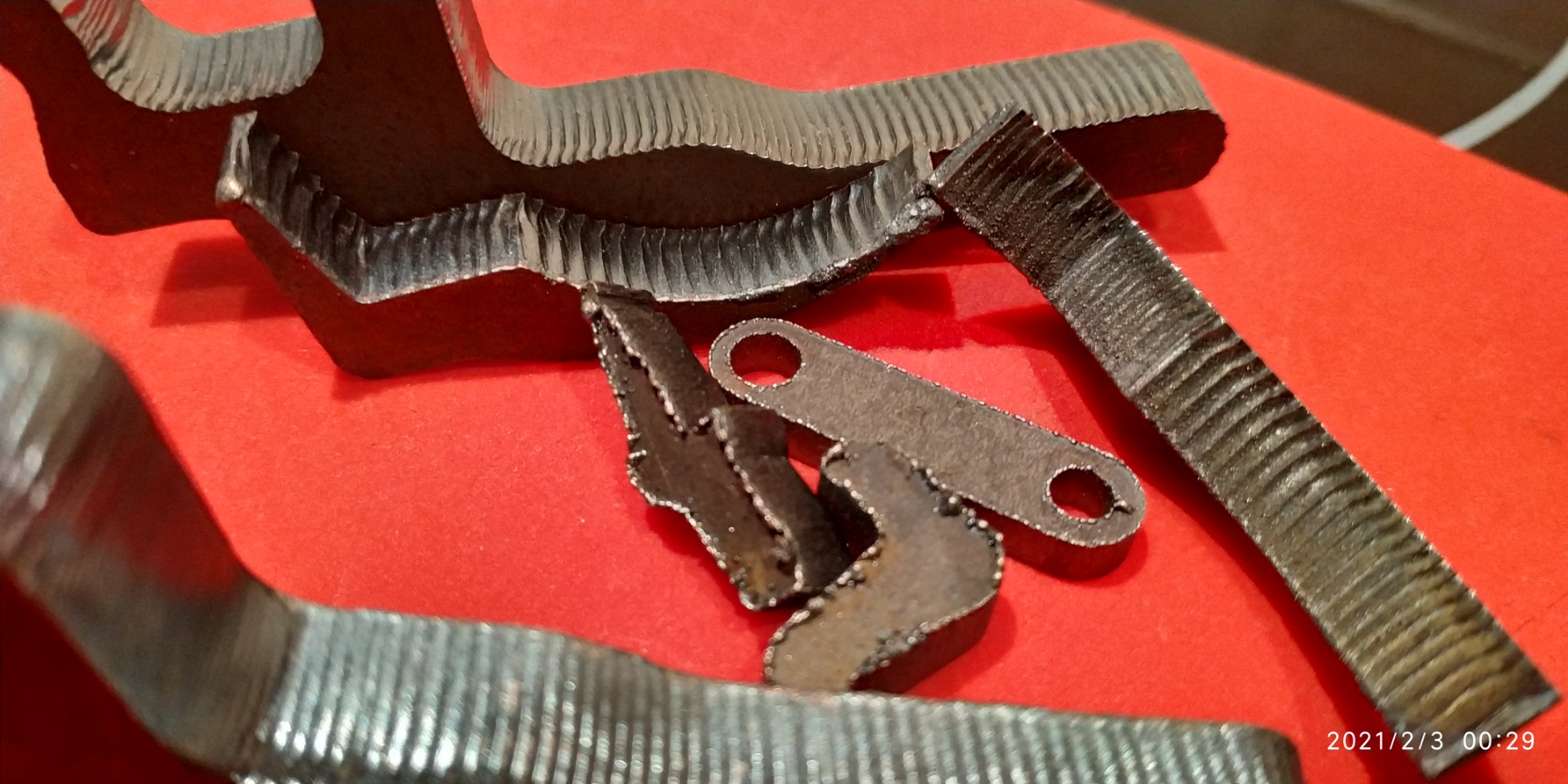

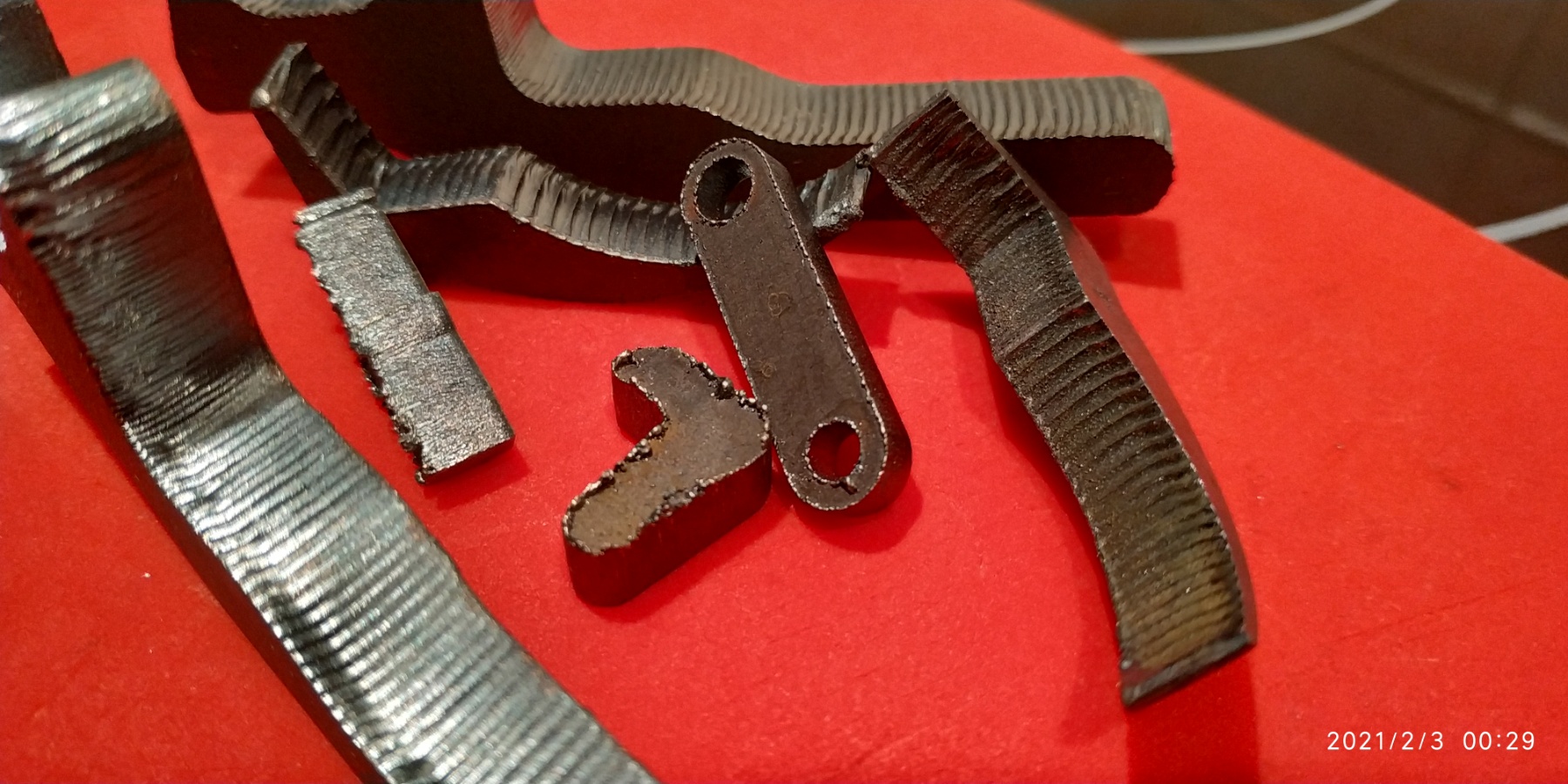

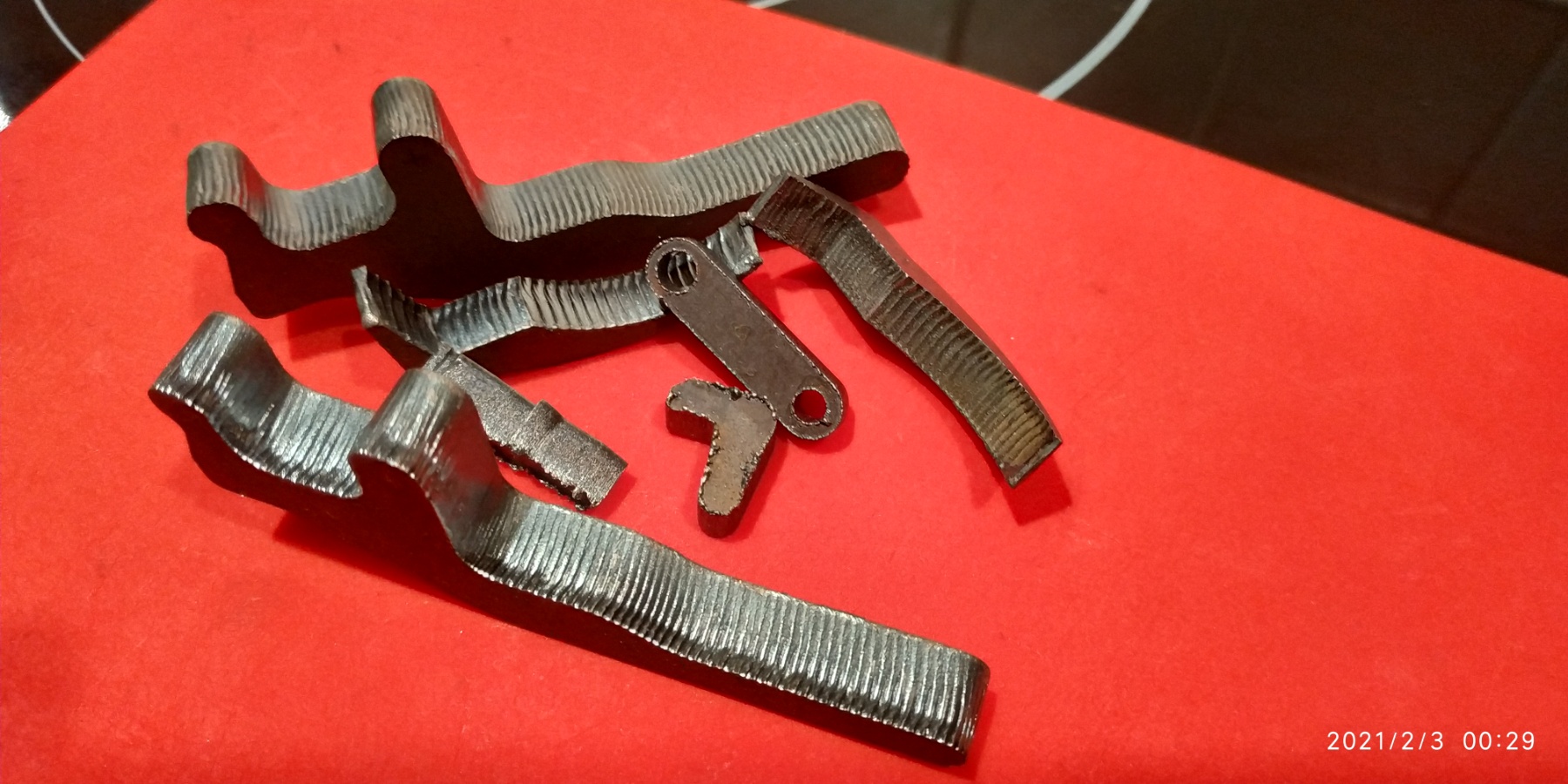

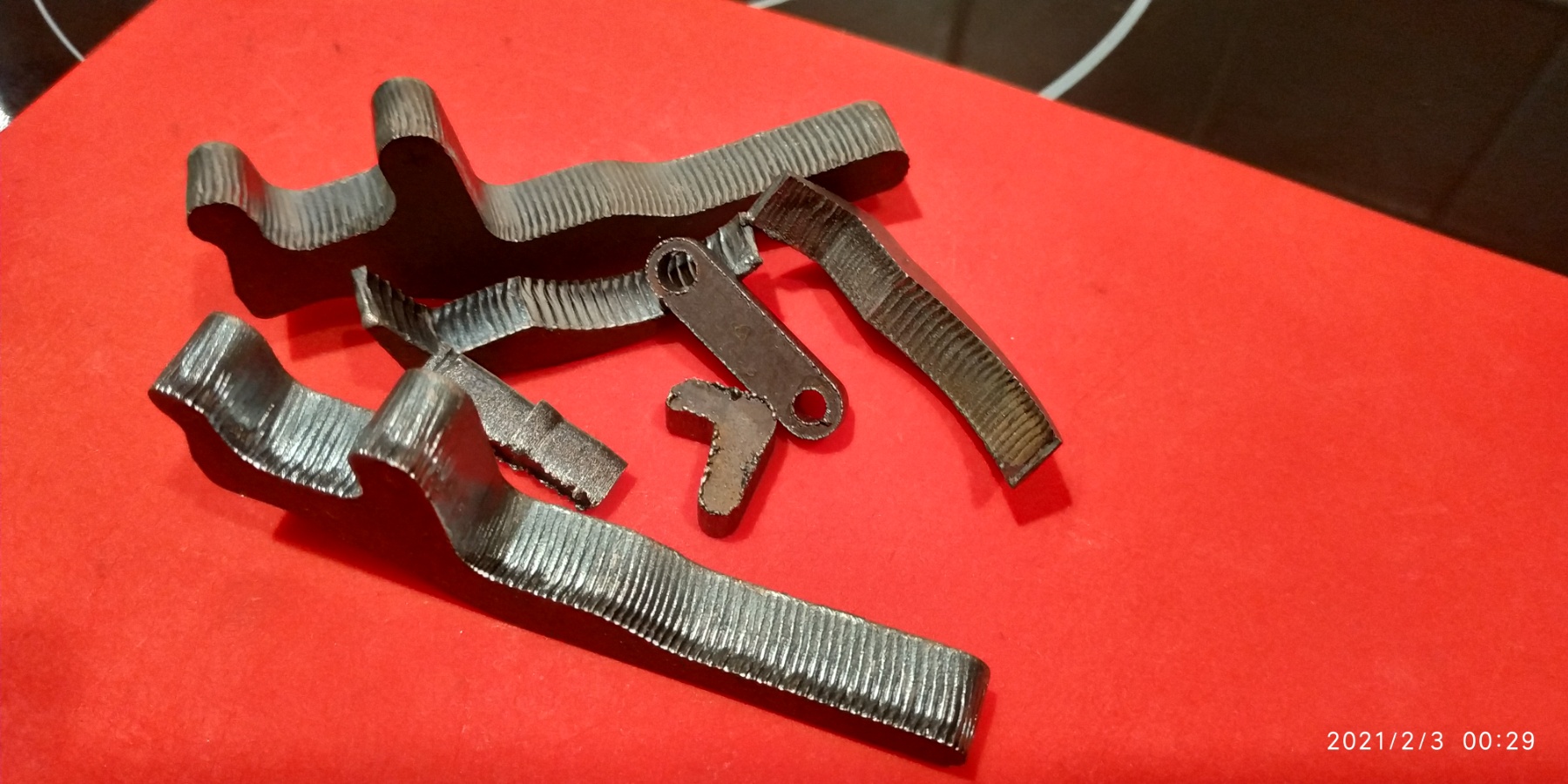

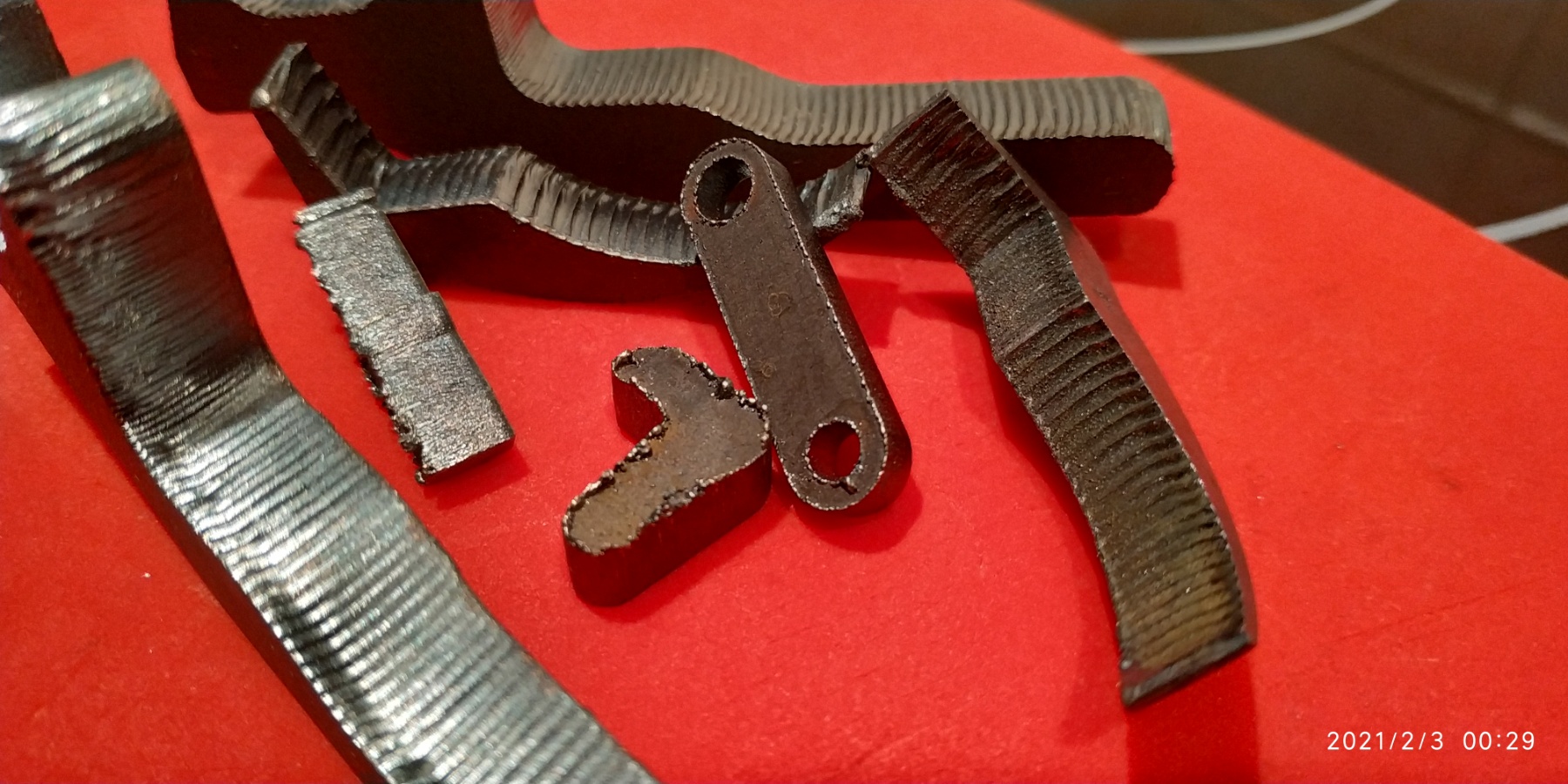

Но мне уже один раз нарезали ... просто "обнять и плакать"

[mitya.miron]

вроде если по-внимательнее почитать, то можно прочитать про толщину материала до 4мм. Ребята! в ближайшее время будут фото, цены, инфа по форматам, все вопросы отпадут сами собой. Не нравится- не бери, никого не заставляю, а лишь предлагаю.

Просто зачем чертеж - достаточно эскиза.

Деталь УСМ мне обойдется в 20р. или 100 ?

Последний раз редактировалось mitya.miron 03 фев 2021, 00:01, всего редактировалось 1 раз.

[theFabrikator007]

Еще немножечко дожать, и у людей пропадет вообще желание что либо для кого то делать. Это чисто мое мнение.

[Дед_Пихто]

Еще немножечко дожать, и у людей пропадет вообще желание что либо для кого то делать. Это чисто мое мнение.

если так вот делать (не в обиду ТС, а просто для статистики) то и слава Богу ;)
Если у ТС-а качество иное, достойное - никто и слова не скажет,
а пока выясняем - КАКОЕ качество у ТС-а ;)

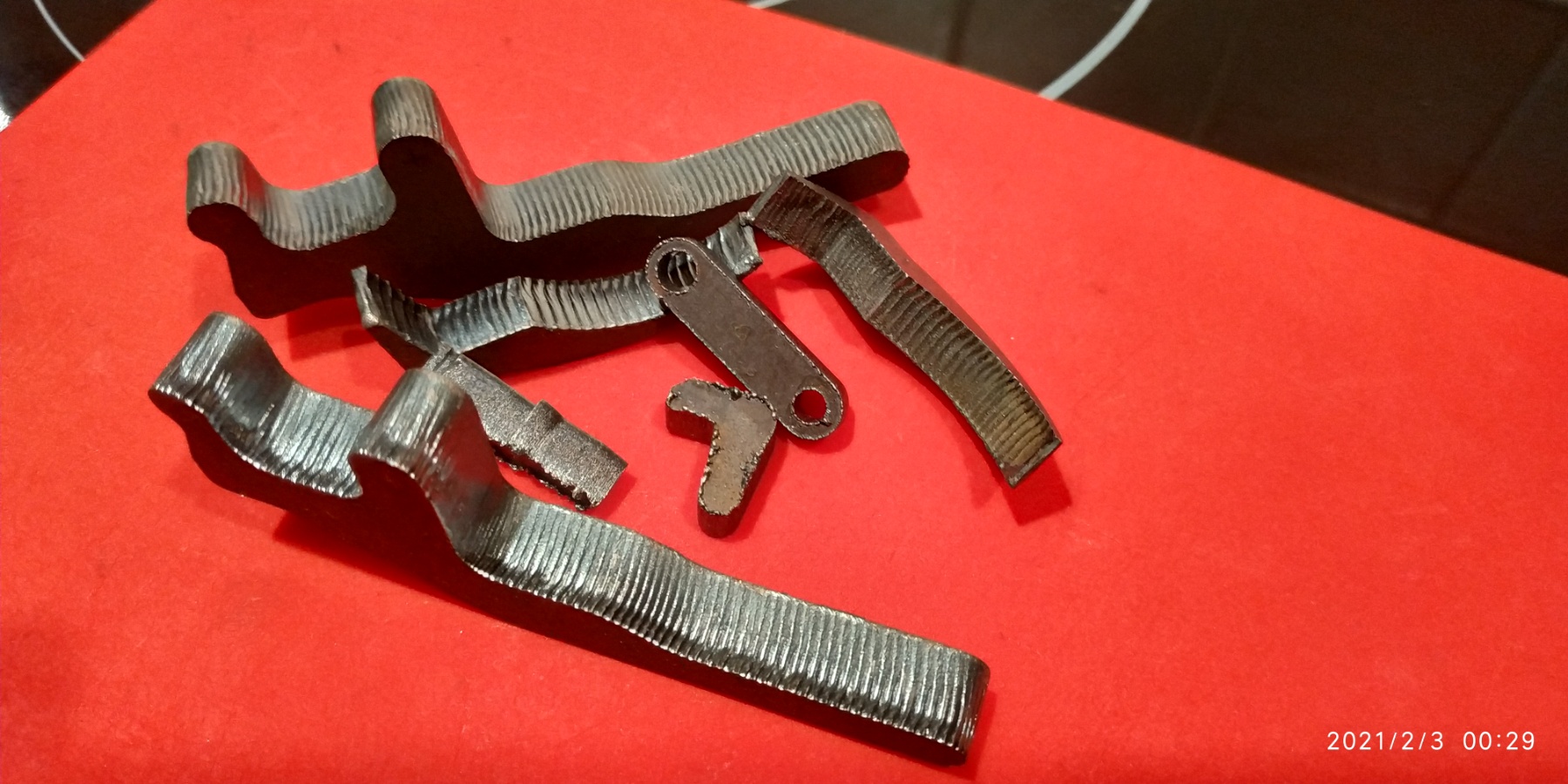

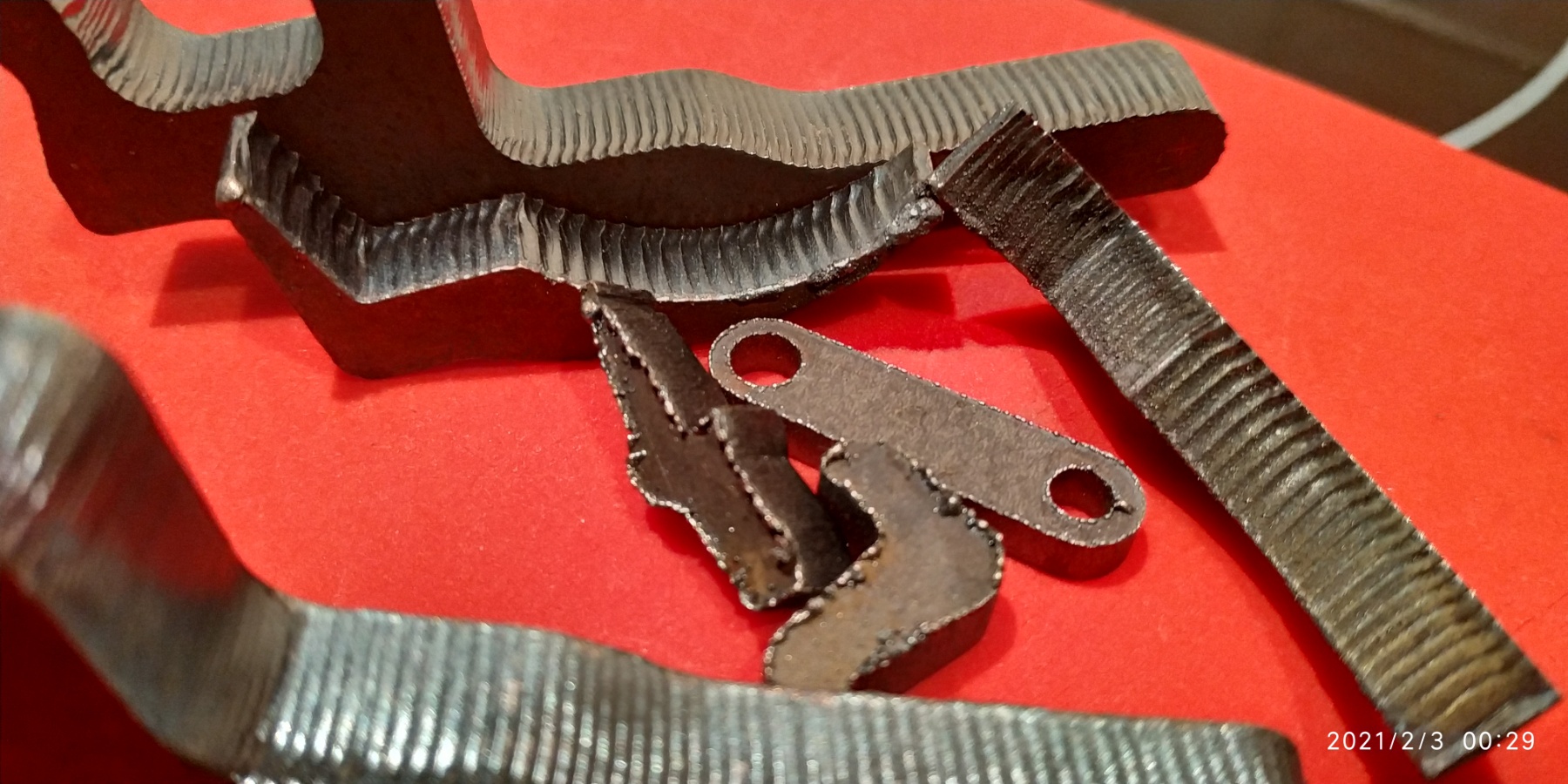

Вложения

[mitya.miron]

повезло

[theFabrikator007]

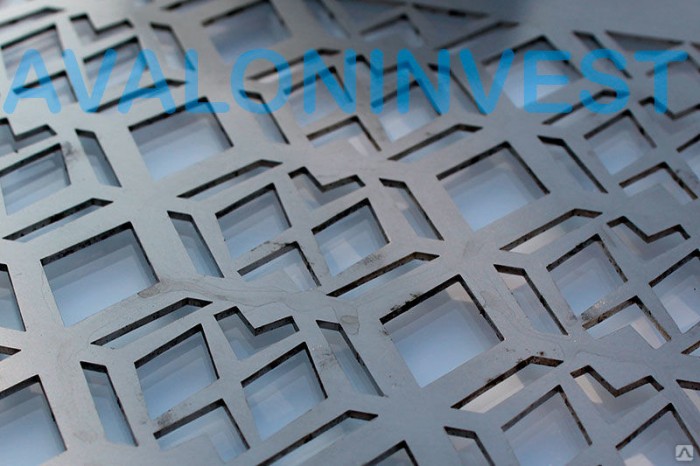

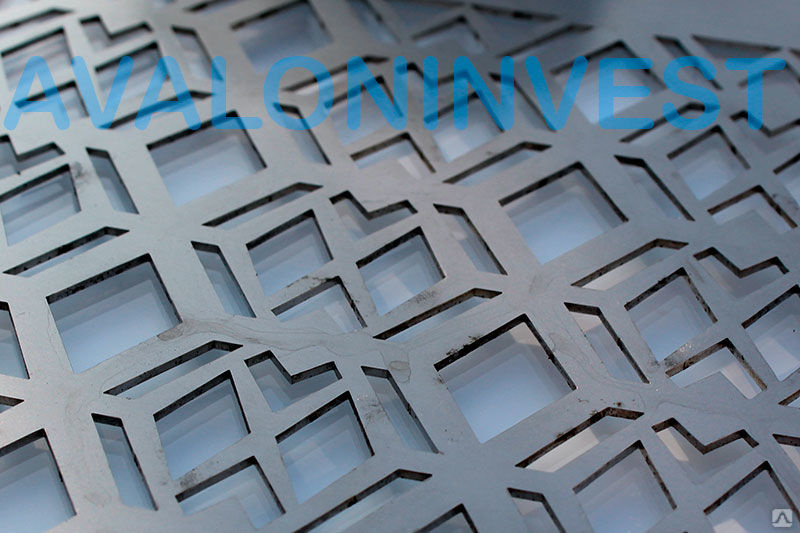

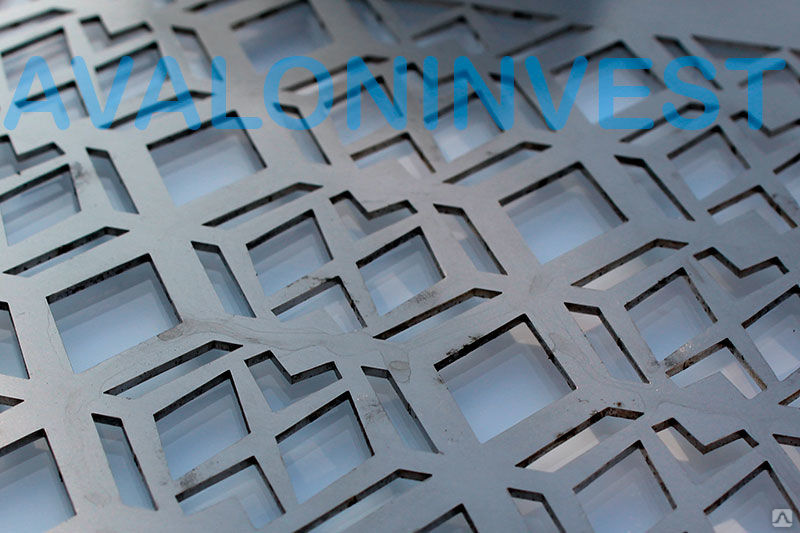

Вот пример лазерной резки в заводских условиях, а то что предоставлено выше - так это резка или газовым резаком вручную, и то учеником газоэлектросварщика, или плазменным резаком при небольшой подаче воздуха от компрессора. Тогда получается не равномерный прорез, а вот такой волнообразный просёр.

И пару слов про допуски и посадки от себя. В принципе требовать это от резчика, это от непонимания процесса. Допуски и посадки достигаются только лишь шлифовкой, или на плоскошлифовальном станке, или шлифовкой в центрах - это от вида детали. Поэтому если вам нужна деталь определенного размера, то указываете точный размер плюс 2-3 десятки на дальнейшую обработку.

Те детали, после волнообразного реза (это банальная черновая обработка), вполне могут быть нормального размера, если их по технологической карте обработать в нужной последовательности: разметить и просверлить необходимые отверстия, шлифануть на плоскошлифовалке сначала, затем обработать перпендикулярные плоскости, после чего разверкой пройти все отверстия и вуаля - детали будут как надо.

Конечно, сейчас они выглядят кошмарно, но ведь никто и не обещал наверное, что после резака вы сразу сможете поставить эти детали в рабочий механизм.

[Дед_Пихто]

...

Те детали,..., если их по технологической карте обработать в нужной последовательности: разметить и просверлить необходимые отверстия, шлифануть на плоскошлифовалке сначала, затем обработать перпендикулярные плоскости, после чего разверкой пройти все отверстия и вуаля - детали будут как надо.
...

это вы можете не объяснять.
Только просто поймите, что вот цель всей этой дискуссии состоит в том, чтобы понять ЧТО именно МОЖЕТ ТС.

"те" тоже клялись и божились, что у них девайс лучами святого Лазаря попилит "усе как надо" ...

но получилось, что после них нужно фигачить еще по технологической карте в полном объеме.
(типа ага ... вышел к себе на балкон, уключил плоскошлиф, выгнал по плоскости в размер, включил гриндер - шуганул по перпендикулярам, потом в сверлилочку ... разверточками по отверстиям, потом быренько печку термички включил, закалил ... отпустил ... не ну, а че ... у каждого же прям вот под руками "инструментальный цех" )

А суть в том, что я болгаркой лучше чем они выпилю и ГЛАВНОЕ - ЗАДАРОМ и без потери времени.
А если на фрезерочке своем хобийном, сделанном из говна и палок китайских, но тем не менее уже лет 8 как пилящем всё, что под руку попадется, я затею такую же хрень выпилить, то шлифовать и полировать нужно будет только области соприкосновения шептал, чтоб уж соблюсти все требования феншуя.

А тот "шедевр", мало того что за бабло, так еще и ждали три недели. Просто нужно было несколько комплектов - думали щаз вот тыщ ... и счастье.
А оказалось, что тыщ-то оно тыщ, но "шарики не радуют"

Нужен нам такой "сервис" ???
однозначно нет.

А вот если ТС предъявит качество и ОДНОЗНАЧНО обозначит допуска, которые "конструктор" должен заложить в чертеж для дальнейшей обработки, и даст понимание ценообразования - вот тогда можно будет вести предметный, деловой разговор.

А пока - получается "шорох орехов".

...но ведь никто и не обещал наверное, что после резака вы сразу сможете поставить эти детали в рабочий механизм.

так вот как раз "в грудь себя били" лазарь-лазарь ... точность реза 0.1 - "зуб даем" !!!

а про механизм они даже и не спрашивали ;)
типа ЧЕРТЕЖ АДЕКВАТНЫЙ ДАЙТЕ, а мы усе сделаем и правильно посчитаем.

Мне когда чертеж приносят - всегда спрашиваю требования к точности и ТОЧНО знаю смогу их обеспечить или нет.
И исходя из этого знания беру работу или отказываюсь.
При этом обязательно поясняю что, как и почему.

Правда и "конструктора" бывают разные ... у одного допуски-посадки адекватные, а другой может пол-микрона на длине 500 мм поставить ...и при этом хочет за "двадцать копеек" детальку изготовить

[Locust]

а то что предоставлено выше - так это резка или газовым резаком вручную, и то учеником газоэлектросварщика, или плазменным резаком при небольшой подаче воздуха

Не, это вполне может быть и лазер. При хреновом техобслуживании и/или неважном операторе результат бывает и похуже.

А по остальному плюсую. Многие не понимают, что лазер - это черновая обработка.

так вот как раз "в грудь себя били" лазарь-лазарь ... точность реза 0.1 - "зуб даем" !!

Ага, точность реза 0.1, а точность результата - плюс-минус полкилометра Зуб-то хоть дали или как всегда?

Последний раз редактировалось Locust 03 фев 2021, 11:46, всего редактировалось 1 раз.

[MAVRODI]

Еще немножечко дожать, и у людей пропадет вообще желание что либо для кого то делать. Это чисто мое мнение.

если так вот делать (не в обиду ТС, а просто для статистики) то и слава Богу ;)
Если у ТС-а качество иное, достойное - никто и слова не скажет,
а пока выясняем - КАКОЕ качество у ТС-а ;)

Ну какая-то жесть реально!У нас на работе лазер стоит я много чего могу нарезать и всё очень красиво и ровненько!Но это на фото реально жесть!
