Нужна помощь - изготовить капролоновый клапан

[Pichel]

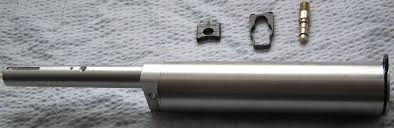

Нужна помощь - изготовить капролоновый клапан для 1377, кит от Yrka, вот такой
в стоявшем там клапане оказался коротковат шток, скорость была 100 мс и шпинтик взвода прилетал в зад досылателя ...
родной клапан от стокового крыса по длине и толщине штока оказался идеальным (!!!) но травил и при попытке притереть был испорчен - кривые руки
возьмется кто-нибудь в Минске?
(033)6772021

[Normann]

С чертежом попроще будет!

[Pichel]

Есть коцаный образец, чертеж к вечеру смогу выложить
ну и подогнать его по месту потом желательно....

[ayariba]

есть накопитель родной крысиный

[Pichel]

клапан от него подошел бы, но его надо аккуратно допилить... ищу мастера

ситуация такая:
толщина штока 3 мм, длина 27-28 мм
1 - 9мм, 2 - 6мм
и главное - нужен выступ, примерно такой как на рисунке, для плотного закрытия входа в отверстие (есть на фото) диаметром ~5мм
именно его выточить у меня аккуратно не получается

p.s. может я и излагаю проблему бездарно, но ведь все можно понять посмотрев деталь живьем...

[Normann]

Помоему проще начертить 2 детальки с конкретными диаметрами и линейными размерами и прочими пожеланиями, чем искать мастера, который точит без размеров

[Normann]

Шток я думаю и старый можно применить.

[Pichel]

чертить красиво не умею.... даже в школе черчения не было
не проще ли привезти мастеру кусок кита чтобы все подогнал как надо?!...

[Шаман]

а чо тут чертить то.. берешь клапан, красиво фоткаешь и прям в пэинте накидываешь размеры.. все про все с замерами, фотографиями и записью размеров занимает 15 минут даже в более сложном клапане.
и у тебя наверное плоскость по плоскости клапан. не нужно на тарелке конус делать. будет сжирать проходное ИМХО


вот чертеж клапана от армса что я от руки делал. похож на твой. распечатаешь на А4 да проставишь свои размеры и подкорректируешь, если поможет.. Надо кста не забыть как нить клапан оригинал Норман тебе передать)

[Кастусь]

Положи на миллиметровку и сфотографируй.

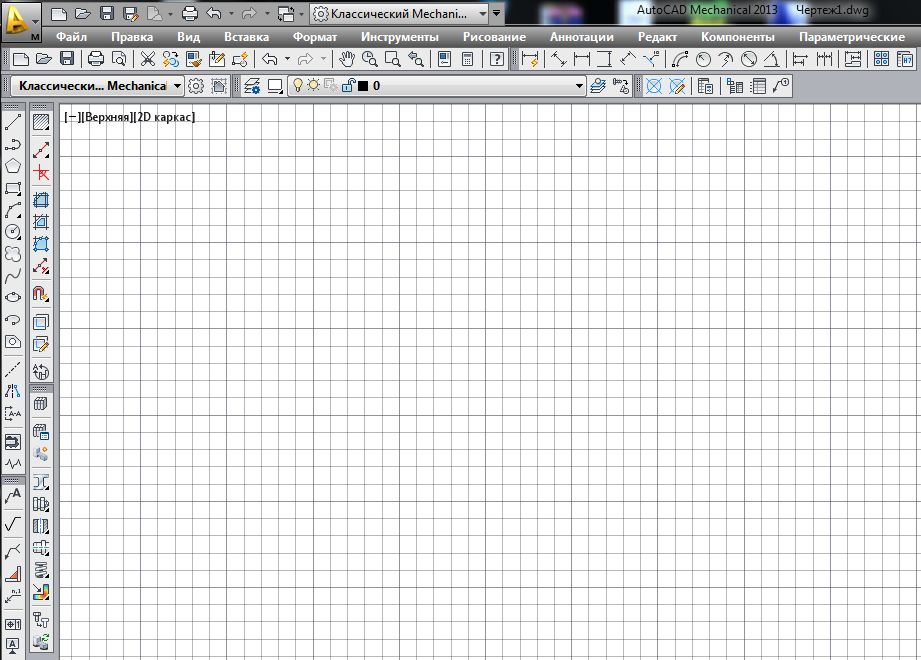

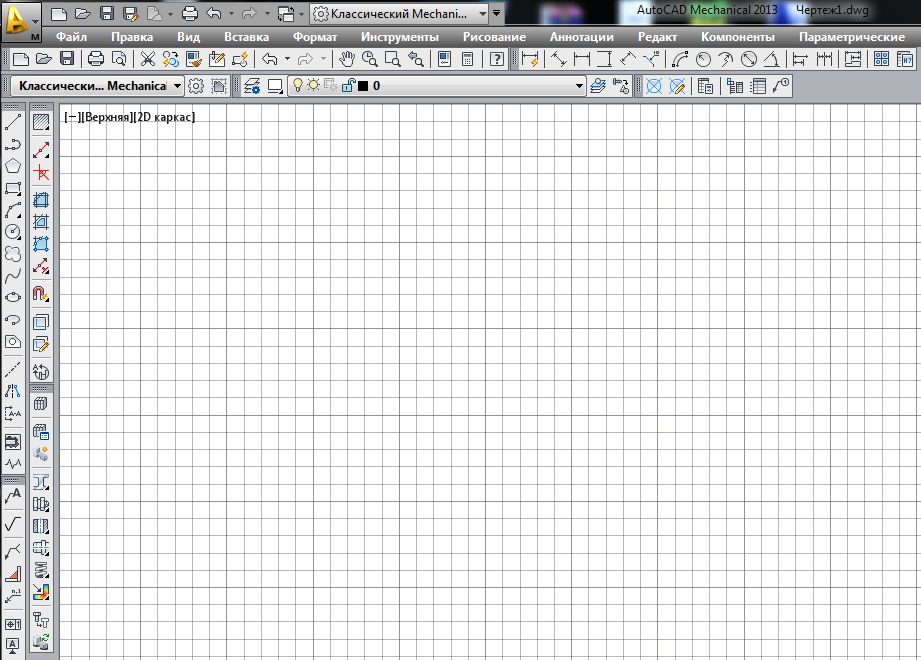

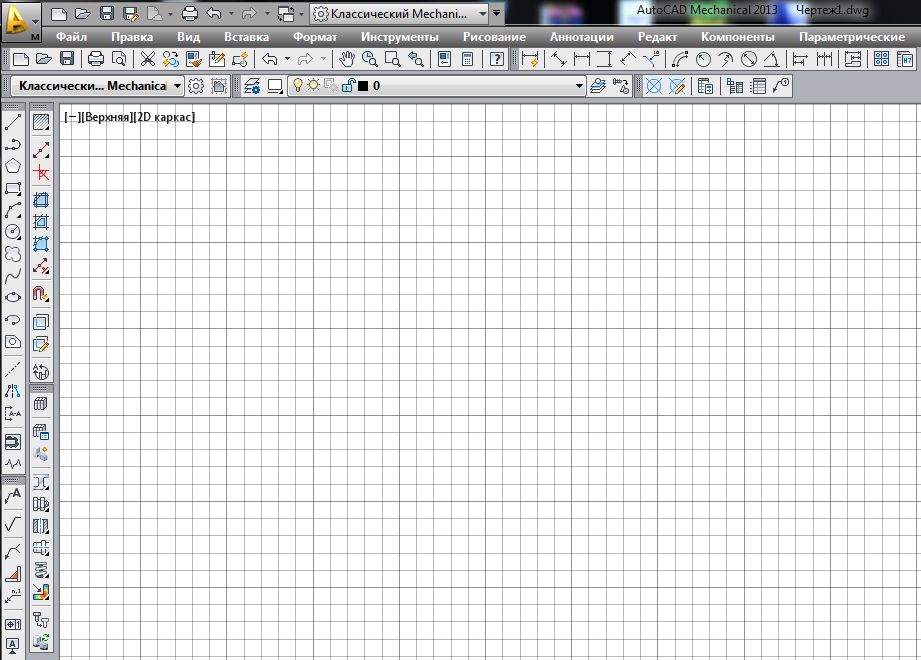

[116aavl]

а в Автокаде слабо

[ce3am]

всё херня
Pichel тебе реально нужна помощь
и причём токаря ... есть решение проблемы двумя способами : первый
званишь мне, привозишь седло клапана с потрохами
я те нарисую чё те нана ... и дам телефон на мой взгляд толкового специалиста , а ты договаривайся по цене
*(в зависимости от состава работ) кмк надо не только клапон но и седло точить
вариант 2 может Валерка сделает всё сам
но имхо см п 1
заодно и я тебя напрягу .

[Кастусь]

а в Автокаде слабо

Нет

[ce3am]

а в Автокаде слабо

как мне кажется , тем кто в афтокаде может положить милиметровку ,
совсем не обязательно прикладывать деталь к монику

[Шаман]

2 Ce3am.. а не подскажешь сколько стоить будет клапанок такой точнуть как я чертеж первый кинул.. Качественно? в партии скажем штук 5?
