Новая ложа для ППП пистолета ИЖ-53мПриветствую,уважаемые стрелки!Закончил небольшую работёнку,вот хочу поделиться с Вами её итогами.Может быть кому то будет интересно,чему буду рад.Ничего выдающегося в этой работе нет-скорее обыденно всё.Так сказать «простенько,но со вкусом»…
Итак,поступила просьба от здешнего камрада попытаться сделать ему новую «одёжку» на пистолет «ИЖ-53м».Сам он предпочитает РСР пневматику,ну а для души,ностальгии-не прочь пострелять из классического отечественного оружия.Большинство из нас училось стрелять именно из него,когда прогуливали уроки и бежали в ближайший тир купить несколько пуль по 3 копейки и сбить давно намозоливший глаз самолёт посреди тира.Лично у меня это была главная мишень…Ещё лучше было,когда семьями по выходным выбирались в парки.Во времена СССР праздники умели организовать интересно.Там уж мамы и отцы выдавали целый рубль,а то и два на стрелковые забавы.Поэтому у меня самые тёплые воспоминания и уважение к ИЖам 22-м,38-м,53-м,позже уже были 512-е…

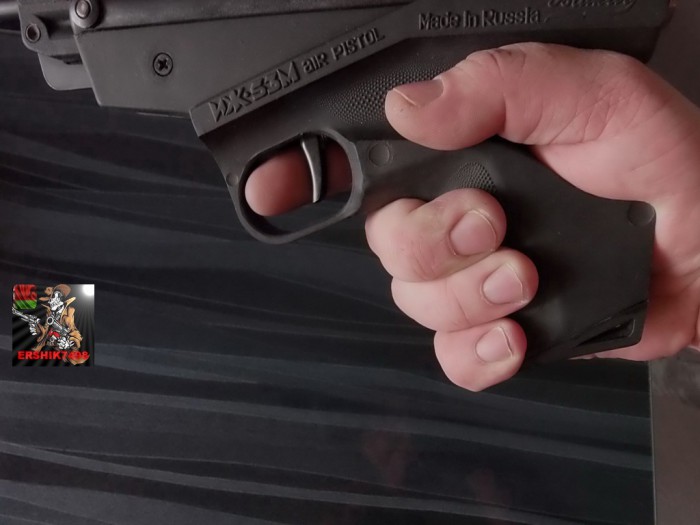

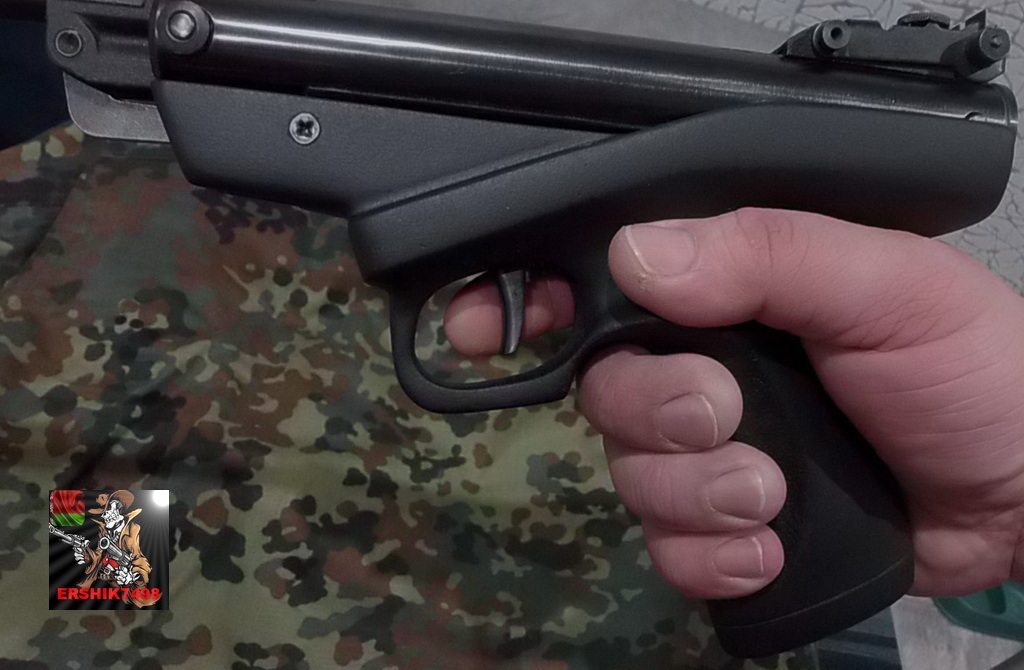

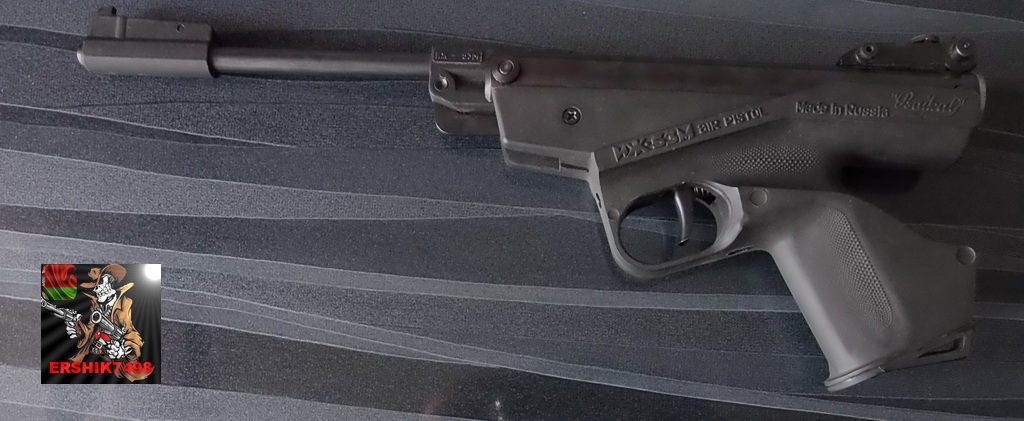

Прежде всего нуждался он в новой ложе по причине того,что он левша.Ложа пистолета была эргономичная,под праворукого стрелка.Поэтому стрелять с левой руки было практически невозможным для него-хвата нормального за рукоять не было.Да и для правой руки она была пожалуй маловата…Лично мне ооооооочень мала,хоть «лапа» у меня будет побольше,но и владельцу уверен она была бы неудобной.Вот снимок пистолета в моей руке в заводской ложе:
Рукоятка мала,кисть вперёд не подать,очень узкое пространство между той же рукояткой и нижней частью ложи.К тому же на крючок уже давишь не первой фалангой(пальцы то вытянулись),а сгибом между первой и второй.Также было желание хозяина пистолета,чтобы рукоятка была универсальной-подходила бы для стрельбы с обоих рук.Но конечно при этом была ухватистой и удобной.На том и порешили…

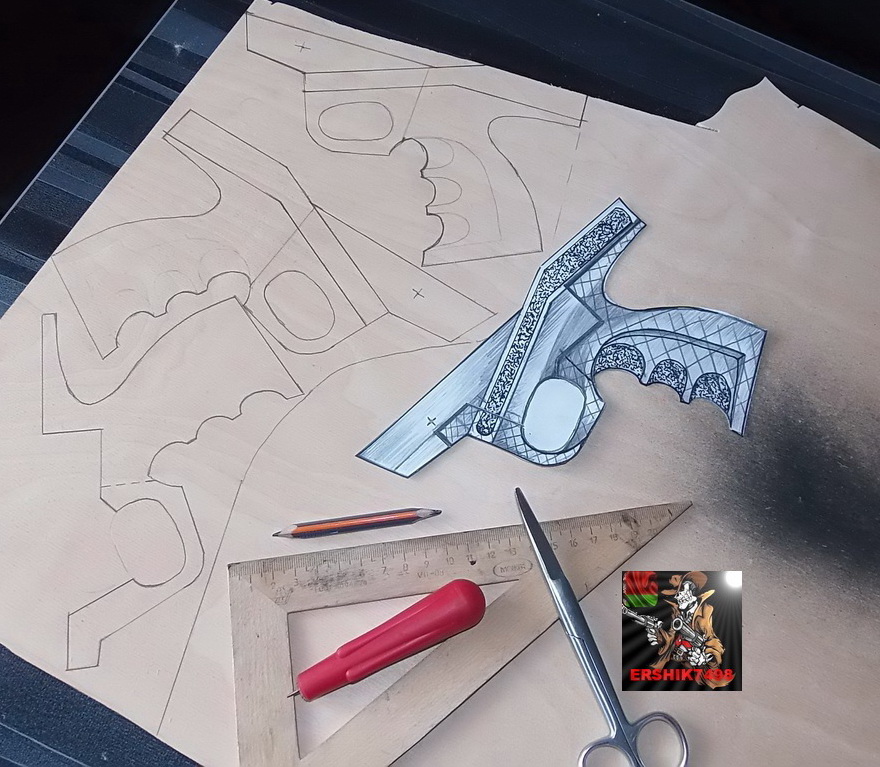

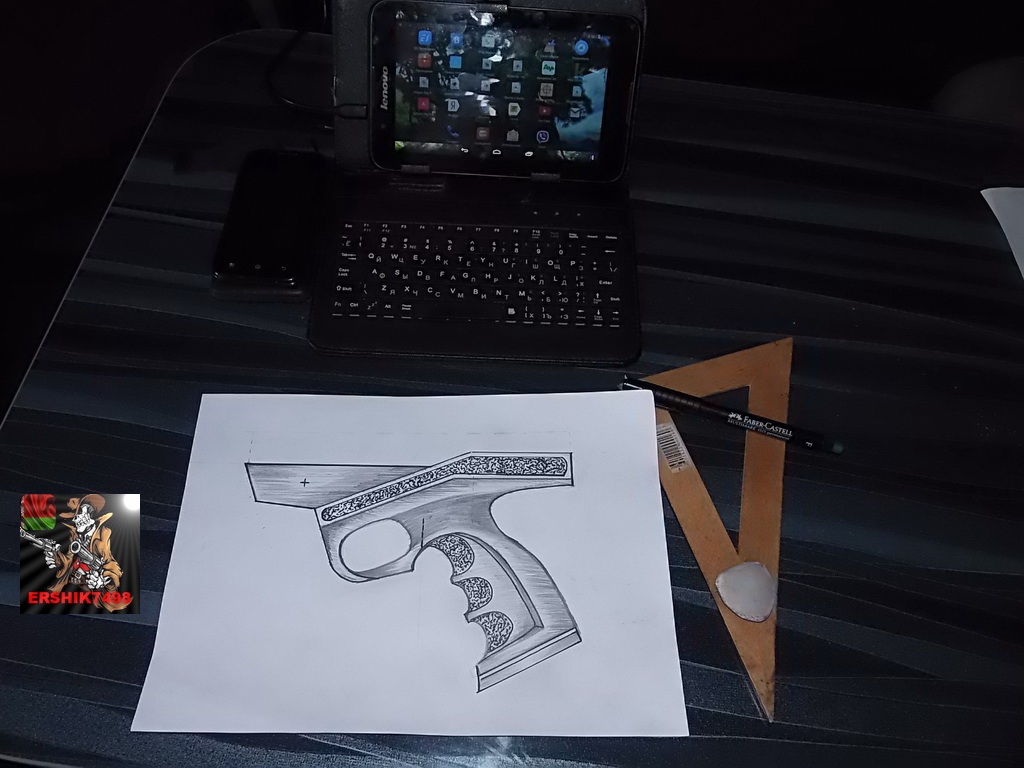

Нарисовал эскиз,всё продумывая по железу пистолета.Лично мне понравилась верхняя часть заводской ложи,поэтому строить заново велосипед я не стал,изменил слегка для удобства наклон рукоятки,добавил в ней выемки пальцев,увеличил высоту рукояти,изменил чуть форму скобы УСМ.Получилось вот в итоге:
Проект «заказчику» понравился,сошлись во мнении-главное функционал,а не вычурность линий и внешний лоск.Приступил к работе…
Как обычно на 15-ти миллиметровую фанерку перенёс шаблоны трёх заготовок.Две боковинки и среднюю деталь.Вот они на фотке:

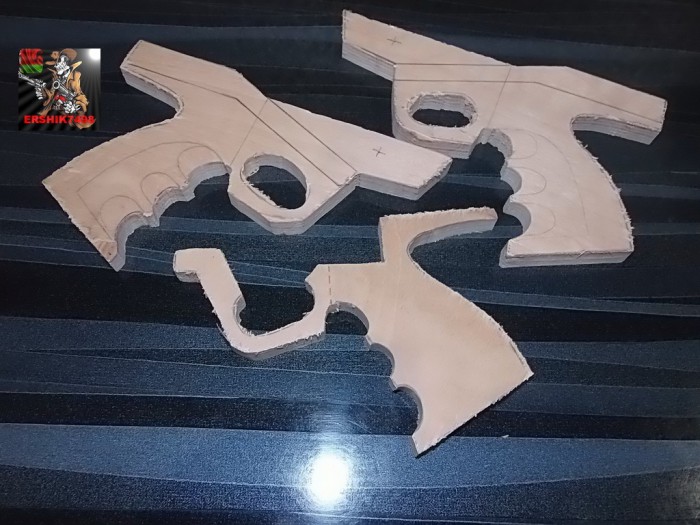

После выпилил заготовки лобзиком,кое где предварительно применял свёрла разных диаметров.Вот и выпиленные заготовочки:
Далее просверлил оба боковых и нижнее крепёжное отверстие для железа. Склеил все три заготовки на клей ЭДП.При склейке сразу отцентровал относительно друг друга боковые отверстия,чтобы они были соосны и не было перекоса железа в ложе.Фото получившегося не сделал,извините!

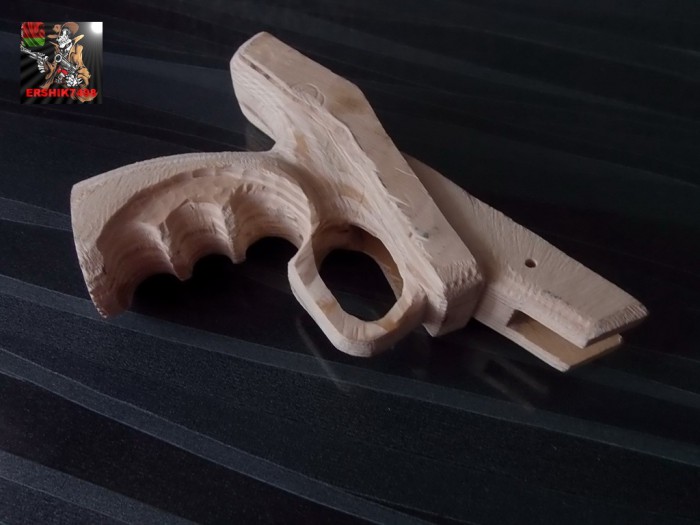

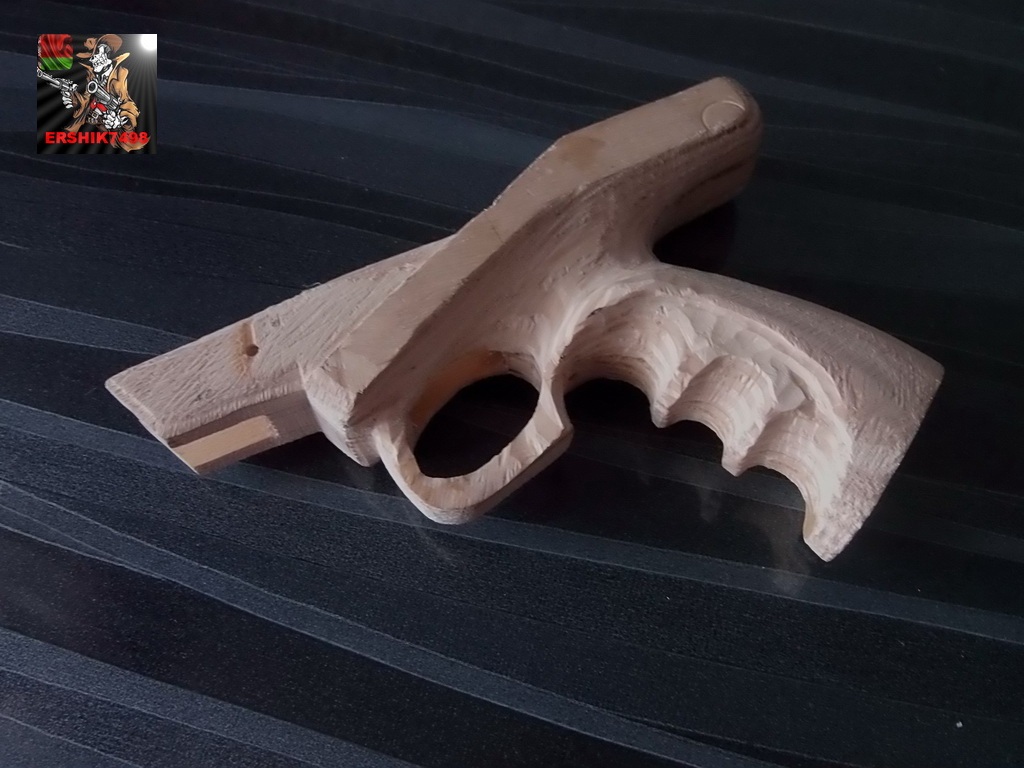

Потом приступил к грубой обработке ложи.Прямые и полукруглые стамески и рашпили,ножи сапожные,ножовка по металлу,надфили,крупная наждачка.Вид конечно пугающий,но ведь это начало:

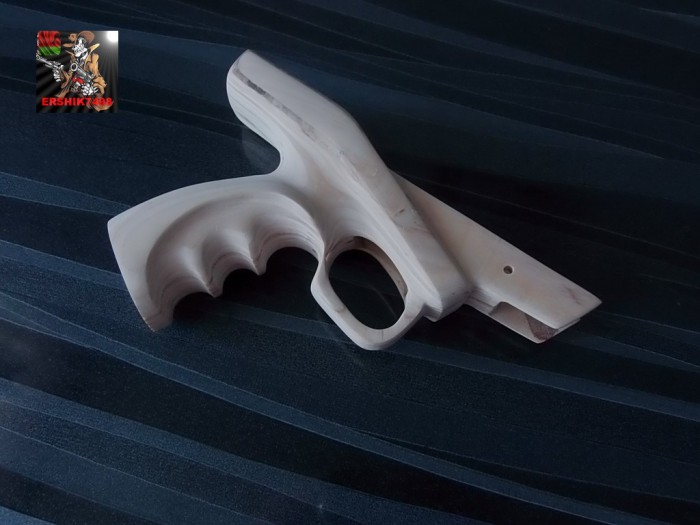

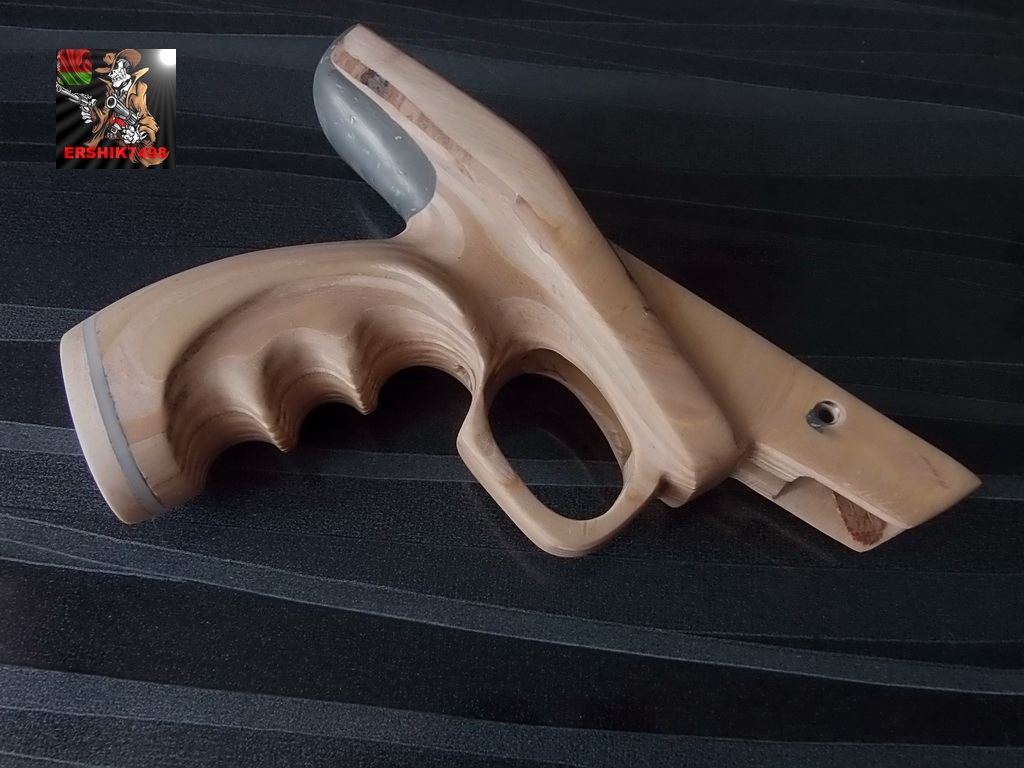

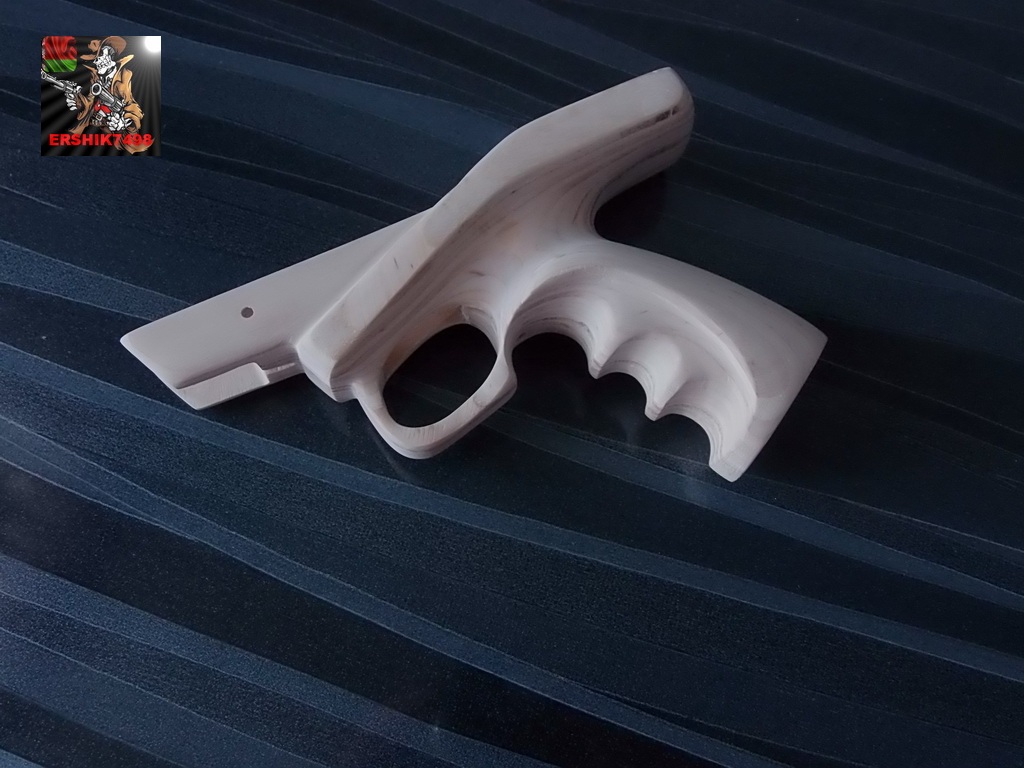

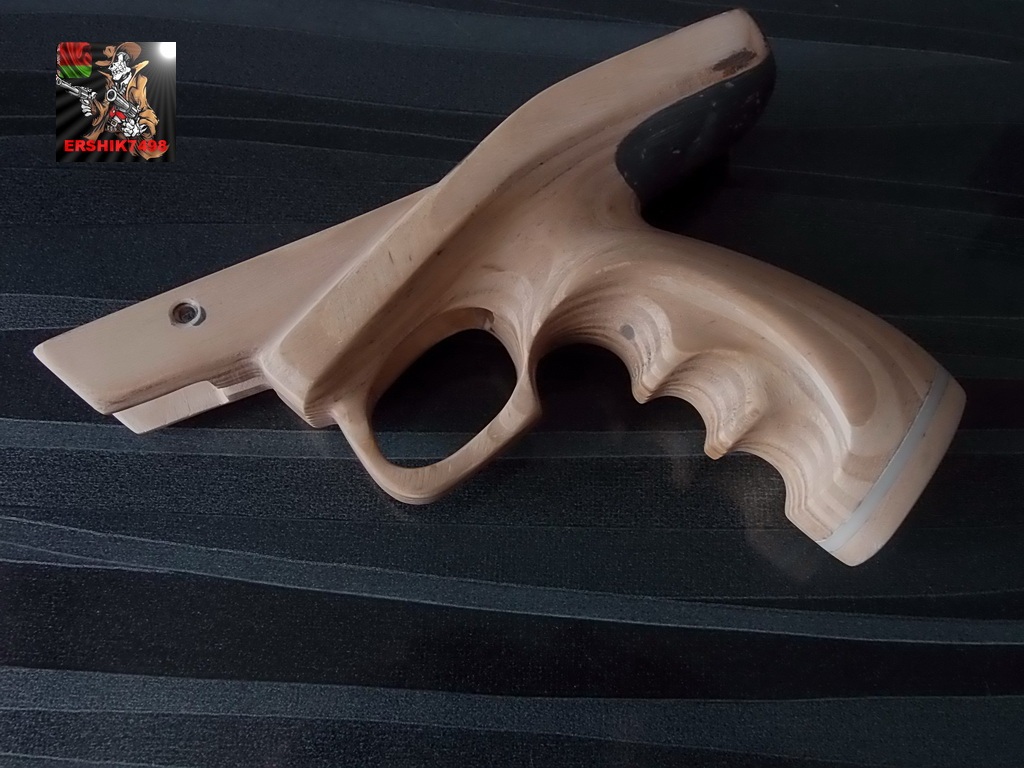

Всё обработано с припуском для последующей чистовой обработки поверхностей.Выборку под железо делал чуть позже.Ну а далее инструментом более «нежным» доработал поверхности ложи,их окончательную форму и размеры.Ну и конечно же в деле была и всевозможная наждачка.Вот такой стала после этого ложа ПЕКАЛЯ:

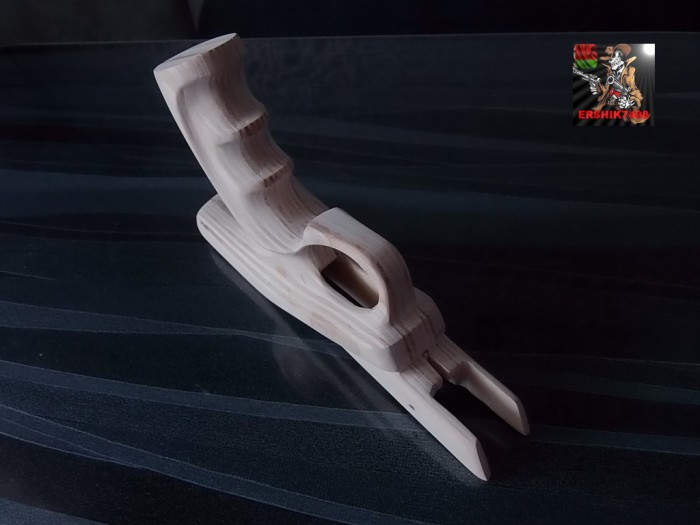

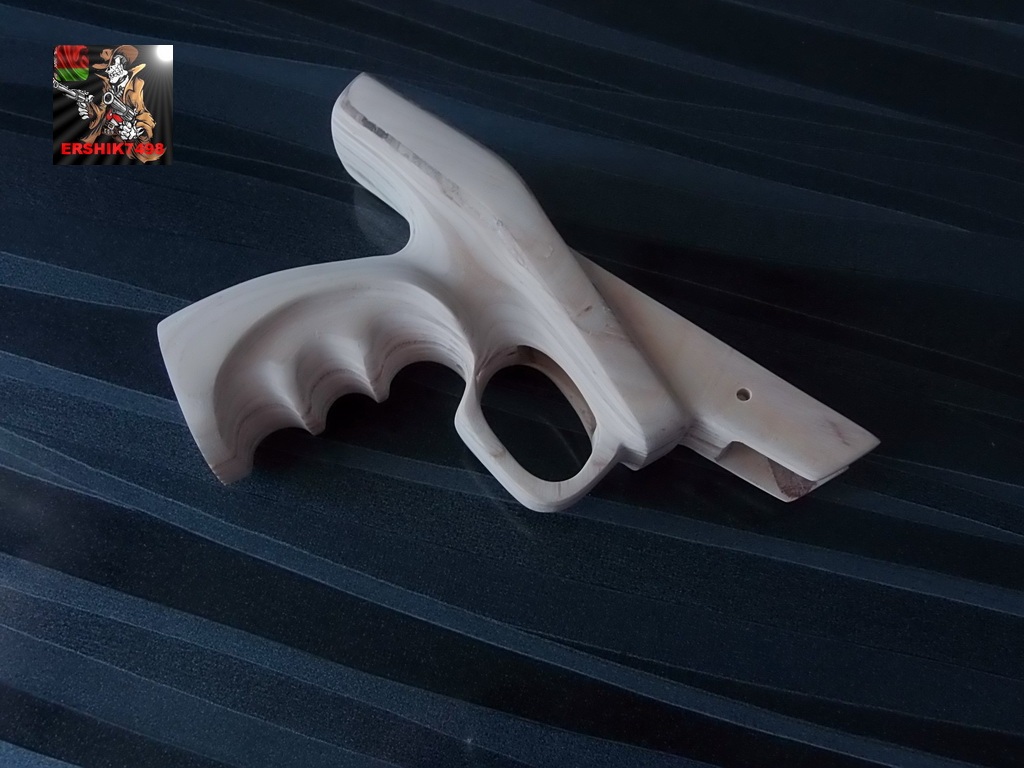

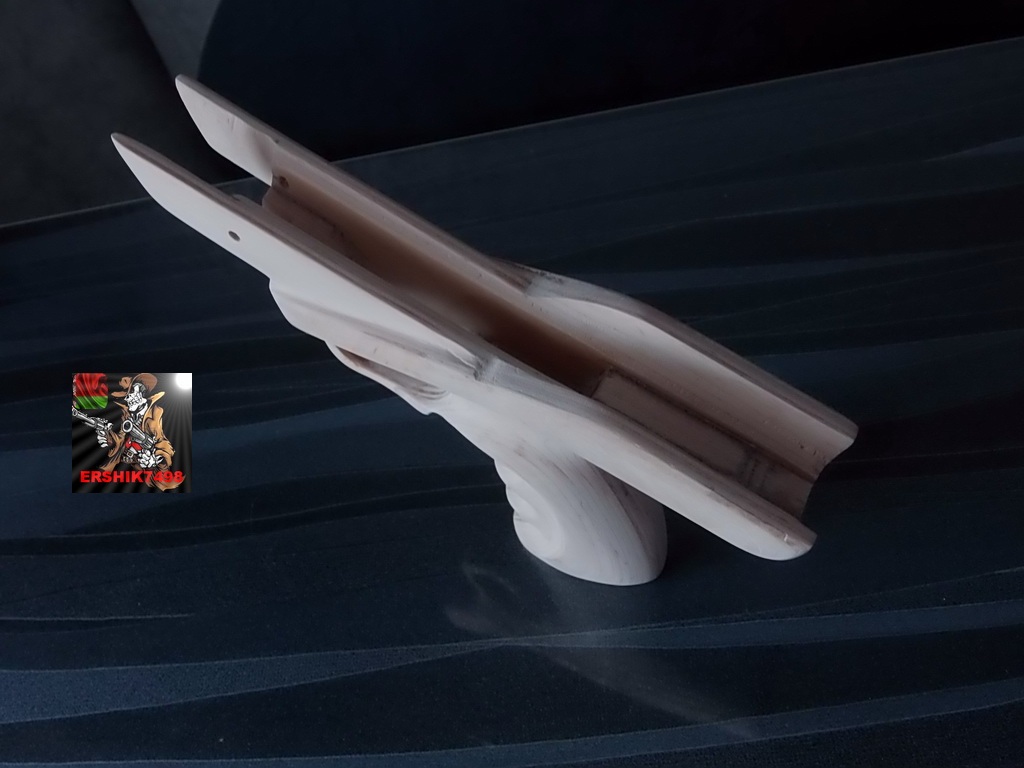

Как видите уже доработал ложу в месте рычажка взвода и казны в передке ложи.Далее и выборку под компрессор сделал полукруглыми стамесками и наждачкой.Вот так вышло:

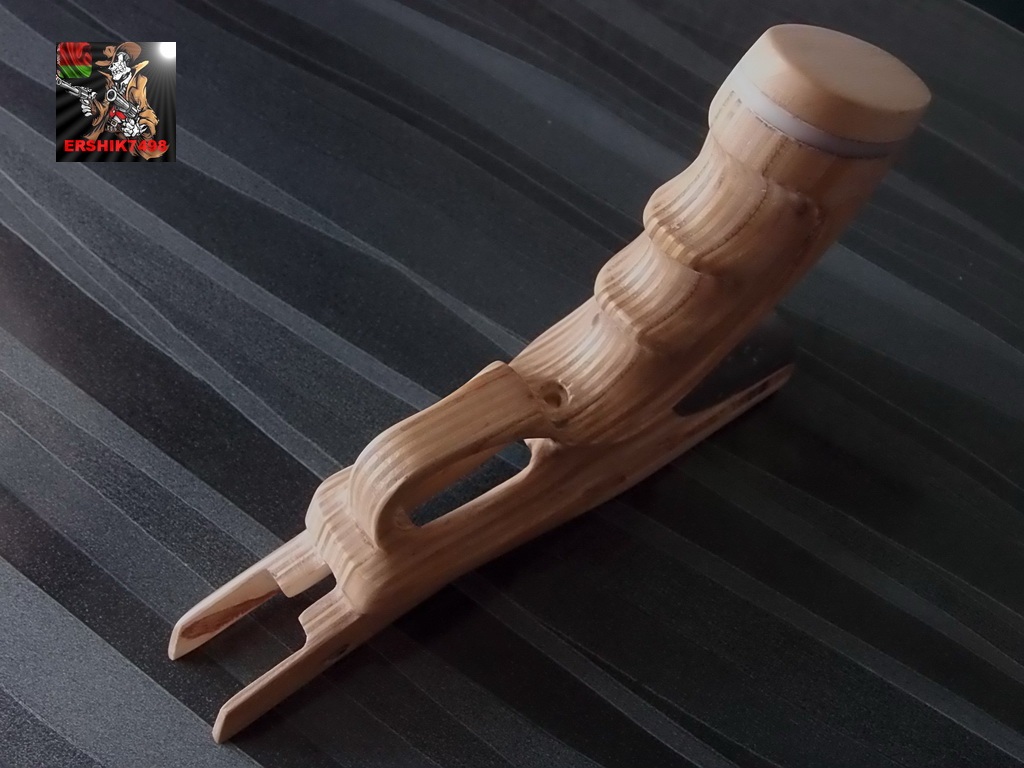

Нижнюю часть рукояти решил доработать торцевым чёпиком с пластиковой белой прокладочкой.Берёзовый чёпик выпилил с припуском для подгонки,под него прокладку.Просверлил в прокладке три отверстия-среднее Ф 10 мм,и по бочкам Ф 2мм.Маленькие-для надёжного крепления прокладки к рукояти.Среднее-общий крепёж чёпика и прокладки к ней.В чёпике сделал несквозное отверстие под головку самореза 3,5Х50.Обезжирил саморез,накапал в сделанное отверстие ЭДП,вставил под прямым углом в клей саморез головкой вниз.Высушил.Намазал тем же ЭДП торец рукоятки,нижнюю поверхность прокладки.Взял два самореза мелких. Соединил прокладку и рукоять на клей,притянул прокладку к рукояти мелкими саморезами.Разумеется чтобы спрятать головки этих саморезов-была сделана зенковка отверстий с нужной стороны.Так они не будут мешать плотному прилеганию торцевого чёпика.Отверстия конечно были сделаны и в торце самой рукояти.Ну а после-клей ЭДП на поверхности прокладки и чёпика,в крупное отверстие накапал ЭДП для надёжного крепежа самореза в рукояти.Сложил всё на клей,притянул скотчем вокруг и высушил.После высыхания всё надёжно держалось на торце рукояти-и прокладка,и чёпик на ней.Затем напильник в руки,подогнал точно к рукояти смонтированное.Доработал наждачной бумагой.Получилось вот так:
Чуть не забыл-решил доработать участок между рукоятью и нижней частью детали ложи под компрессором.Не внушала мне доверия получившаяся тонкая стенка после выборки под рычажок.Родной пластик довольно прочный,а вот фанерка могла и подвести…В нескольких местах сделал мелким сверлом несколько дырочек(не сквозных разумеется)-это для лучшей связки «сварки» и фанерной поверхности.Взял «холодную сварку» на манер пластилина,хорошенько размял и плотно облепил ей нужный участок.Схватилась она на деревяшке и быстро и надёжно.Далее,постоянно примеряясь довёл наждачками это место для удобства.Хорошенько отшлифовал её вплоть до 2000-ной нулёвки.Поверхность была отменная-гладкая,ровная.А главное-прочная и надёжная.Вот что я обрисовал:

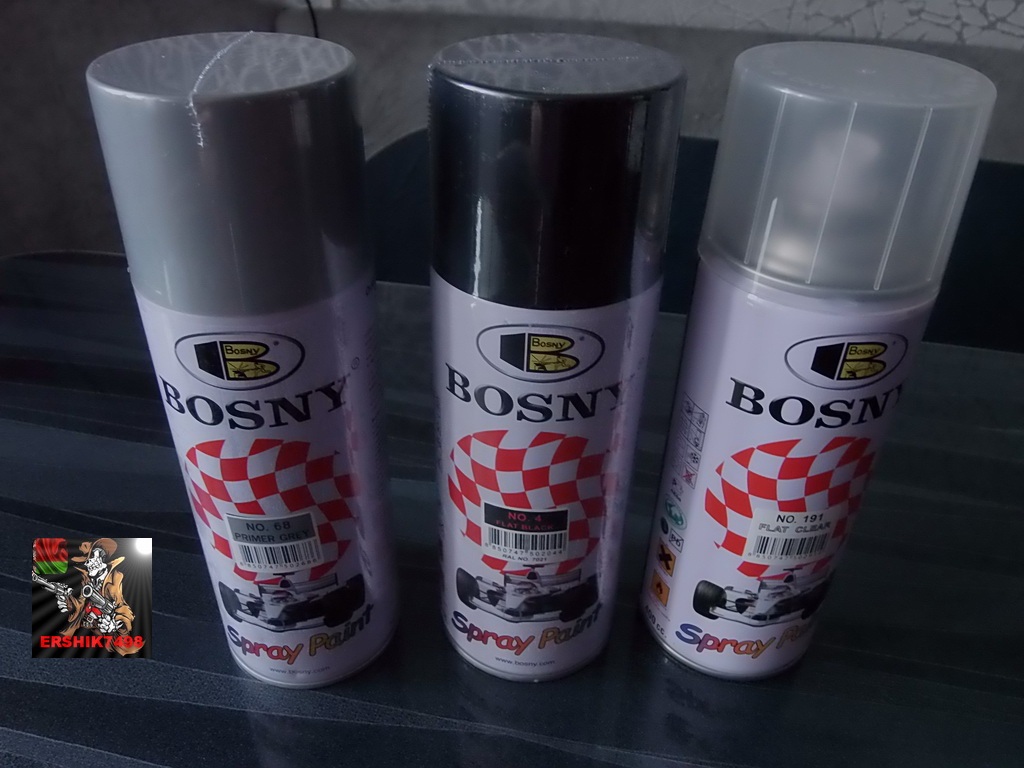

В паре мест некоторые мелкие «косячки» также зашпаклевал «сваркой».И сохнет быстро,и после шлифования получается прочная и ровненькая поверхность.Далее слегка обезжирил спиртом все поверхности, поднявшийся лёгкий ворс затёр 2000-ой «нулёвкой».Выдул все опилки, проверил на наличие «косячков».Можно было грунтовать и красить.Для этого применял вот такую химию:аэрозольный серый грунт,чёрную матовую аэрозольную краску,аэрозольный матовый лак.Всё «BOSNY», нравится мне и цена и качество этой краски.Тем более в моём самом любимом автомагазине она есть всегда.Вот эти образцы:

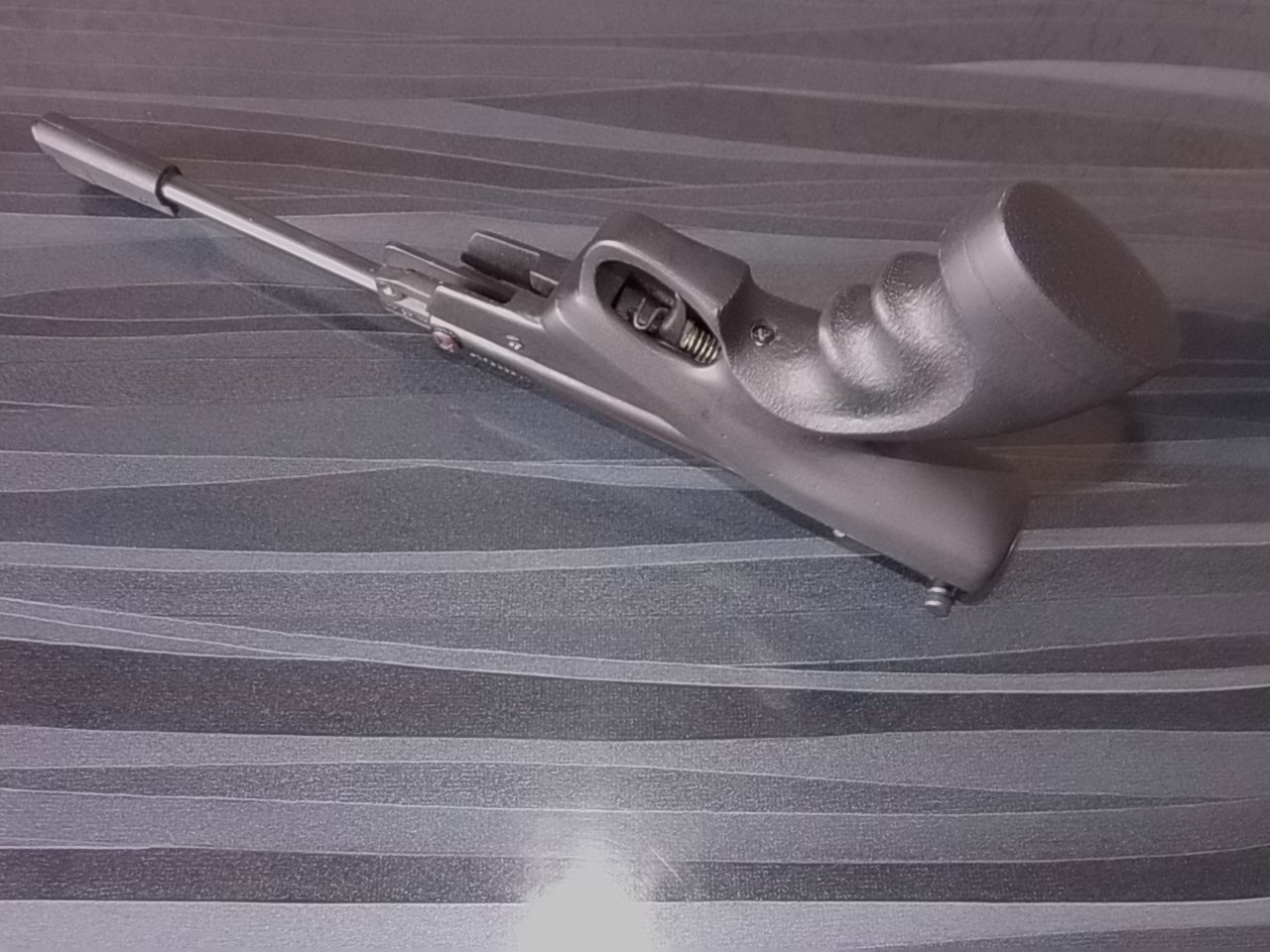

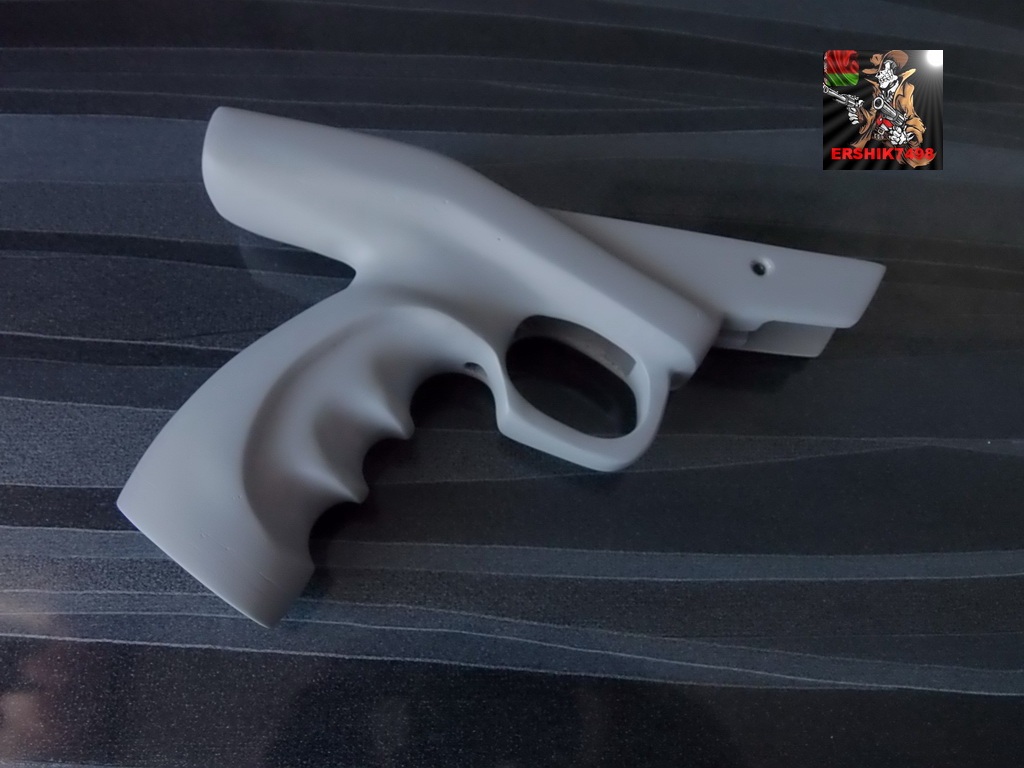

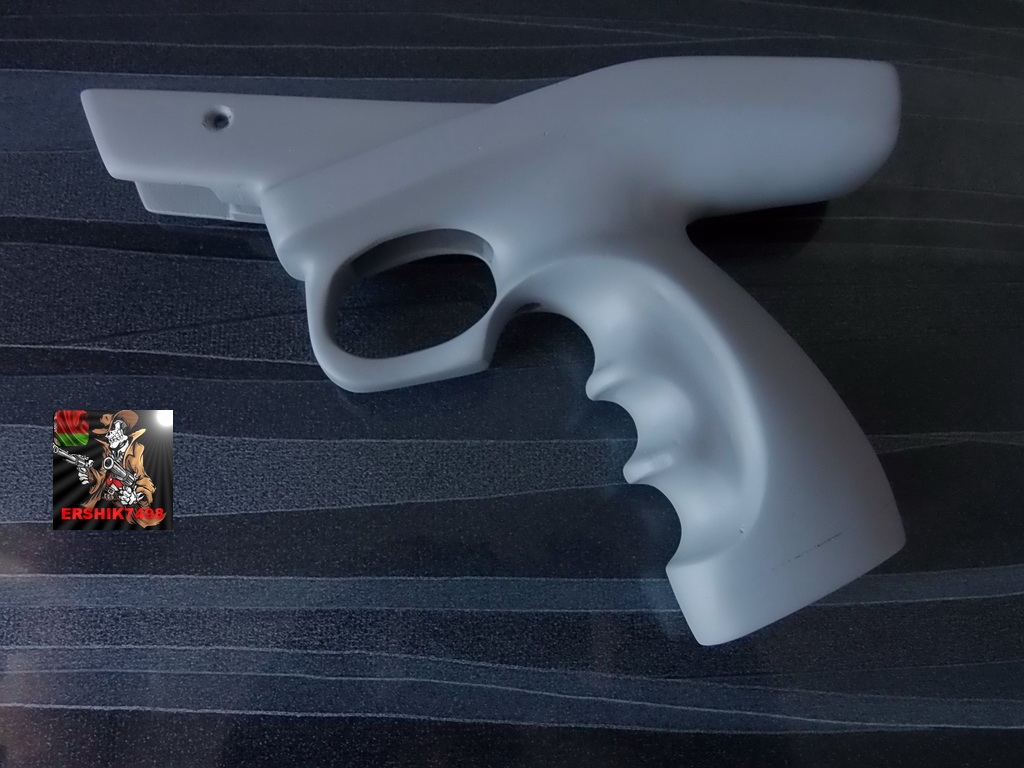

Грунтом покрывал в два слоя,сушка между слоями около 2-х часов.Второй слой просушил около 5-6 часов,затем легонько нулёвкой 2500 прошёлся по поверхностям загрунтованной ложи.Теперь ложа стала такой:
Как видите прокладку я закрасил.Объясню-показалось мне,что после окрашивания ложи в чёрный цвет,белая прокладка будет не очень хорошо смотреться.Не с чем ей было как-то связаться.Белых деталей больше не было ни на ложе,ни на самом железе пистолета.Поэтому решил просто слегка выделить чёпик,сделав впоследствии просто лёгкую риску обычным трёхгранным надфилем.

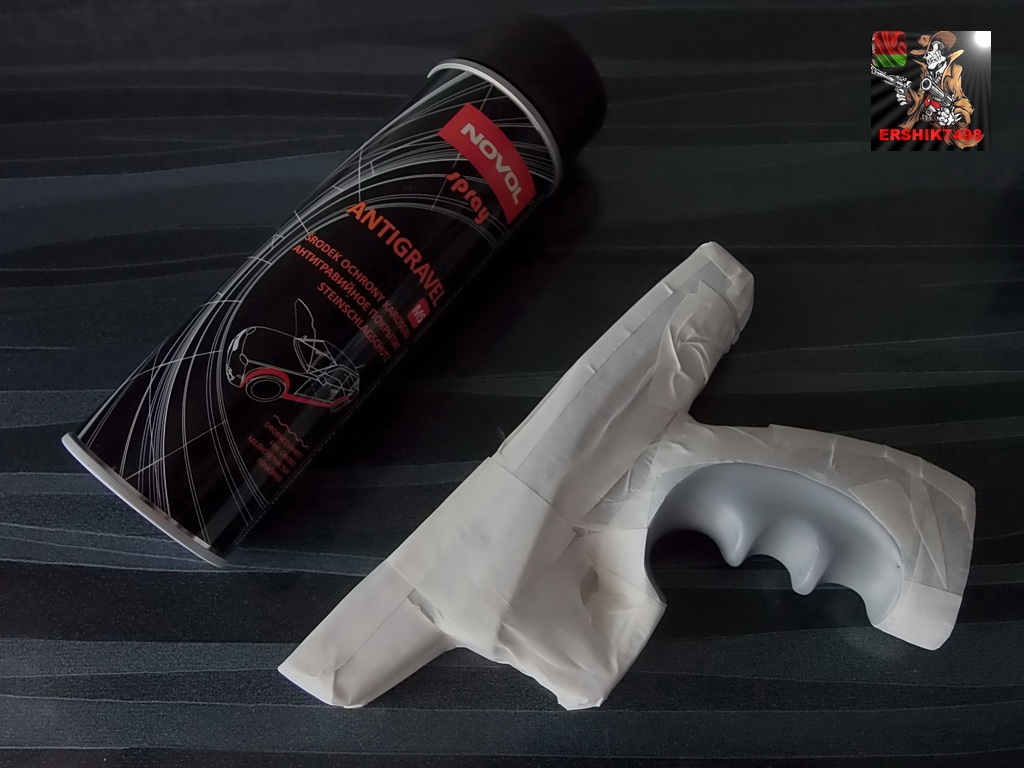

Как Вы видели на эскизе,в выемках под пальцы на рукояти была этакая пористость.Также были такие пористые элементы нарисованы и на боковинках.На рукоятке это планировалось сделать для того,чтобы при охвате её она была не скользкой,а на боковинках это был всего лишь антураж.Думалось сделать это выжигателем или приспособой для наколотки,которую давно сделал из большого болта с помощью трёхгранных надфилей.Но когда дошёл до этого этапа,решил-на боковинах эти "навороты" станут лишними.А вот с рукоятью решил действовать с риском запороть всю работу.Пришла на память идея применить для этого автомобильный антигравий.Только не тот,который ложится как краска ровным слоем,а мелкозернистый противоударный.Он как раз и должен был сослужить добрую службу.Конечно несколько стрёмно было работать с материалом,с которым в столярных идеях не сталкивался...В общем купил в том же автомагазине нужный антигравий."Гравекса" не было,но был "NOVOL-antigravel spray". Его и взял.Ложа была уже загрунтована,аккуратно оклеил по предусмотренной грани малярным скотчем,чтобы не загадить где-то ещё ложу,обернул скотчем и остальное:

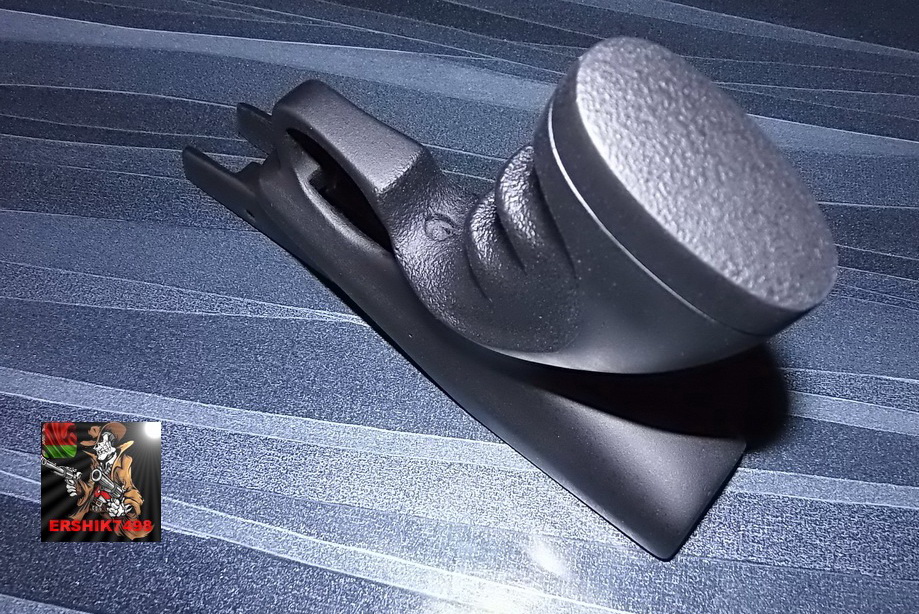

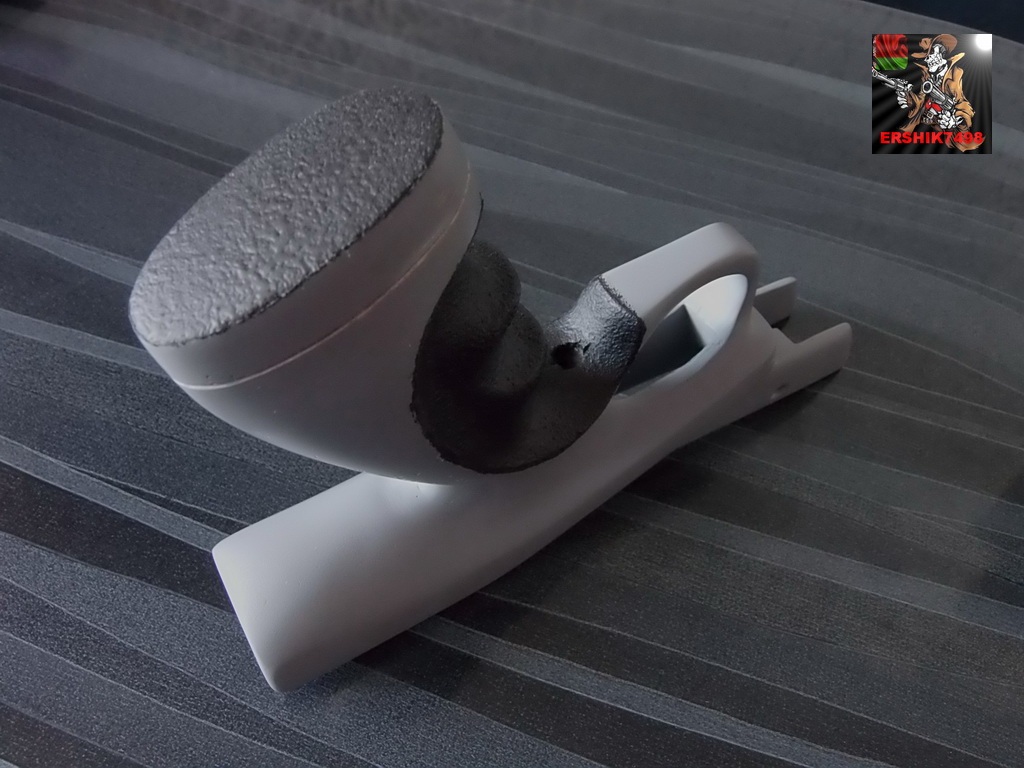

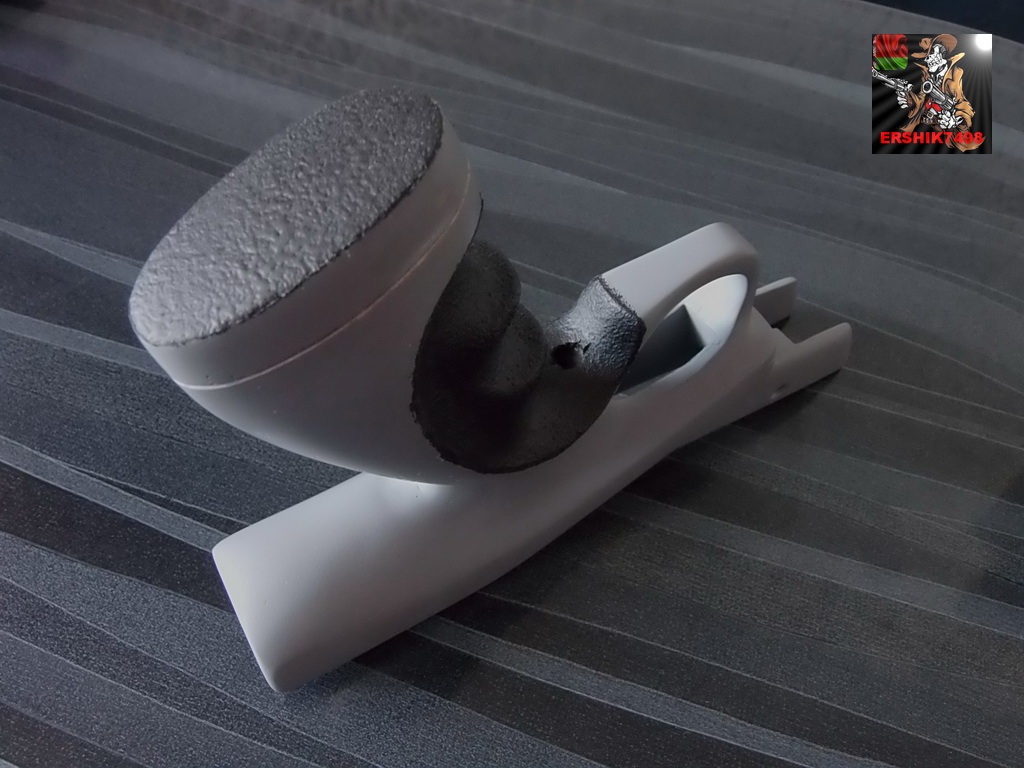

В два лёгких слоя с расстояния 40-50 см задул антигравием нужные участки.И я просто охренел от результата,братцы!Вышло всё настолько здорово,я ну никак не ожидал такого!Торец чёпика также задул,всё стало таким фактурным,интересным,а главное-как раз то к чему стремился!Рукоять в руке стала будто влитая, не скользкая,ещё как то удобнее и приятнее даже наощупь!Когда жена увидела это покрытие на рукояти(скотч я уже аккуратно снял со всей ложи)-подумала,что я оклеил это тонкой кожей.Схожесть действительно была.Вот фото:
Края нанесённого антигравия я нежно обработал мелкой наждачкой.Что хочу сказать-опасаясь работу "завалить на корню", на мой взгляд идея с антигравием получилась правильной и работа наоборот приобрела более интересные очертания.Не знаю как оцените Вы,но мне понравилось!

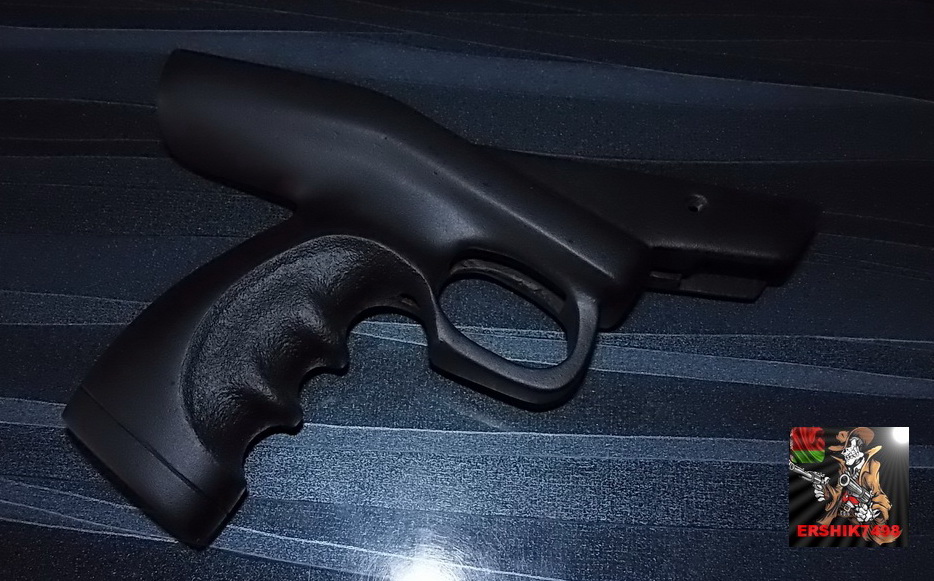

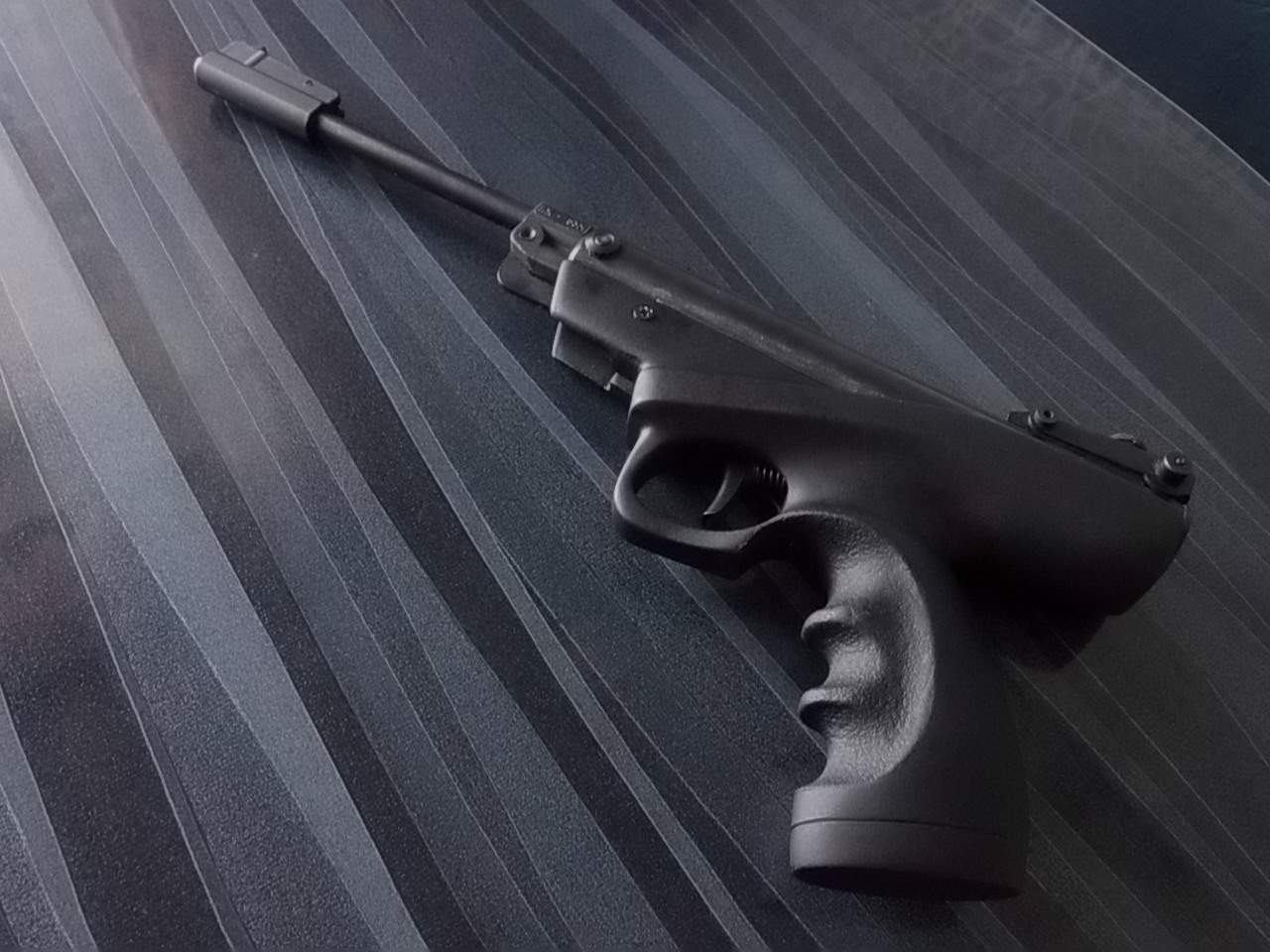

Далее окрасил ложу чёрной краской,также в два слоя.Сушил ложу после окрашивания уже сутки для надёжности.Затем обработал и окрашенную поверхность без нажима нулёвкой 2500.Потом нанёс на высохшую ложу два лёгких слоя матового лака.После его высыхания натёр поверхности ложи мягкой ХБ тряпочкой.После всего описанного здесь ложа стала выглядить так:
На мой взгляд от пластика фанерную ложу стало сложно отличить. Очень стало похоже именно на пластик.Оставлять рисунок фанеры не хотелось,нет на мой взгляд в нём красоты,потому в предпочтении для фанерных лож именно краска (лично для меня).К тому же имелись зашпаклёванные «холодной сваркой» участки.Даже если бы шпаклевал опилками с ЭДП-эти места всё равно были бы отличимы в общей картине.

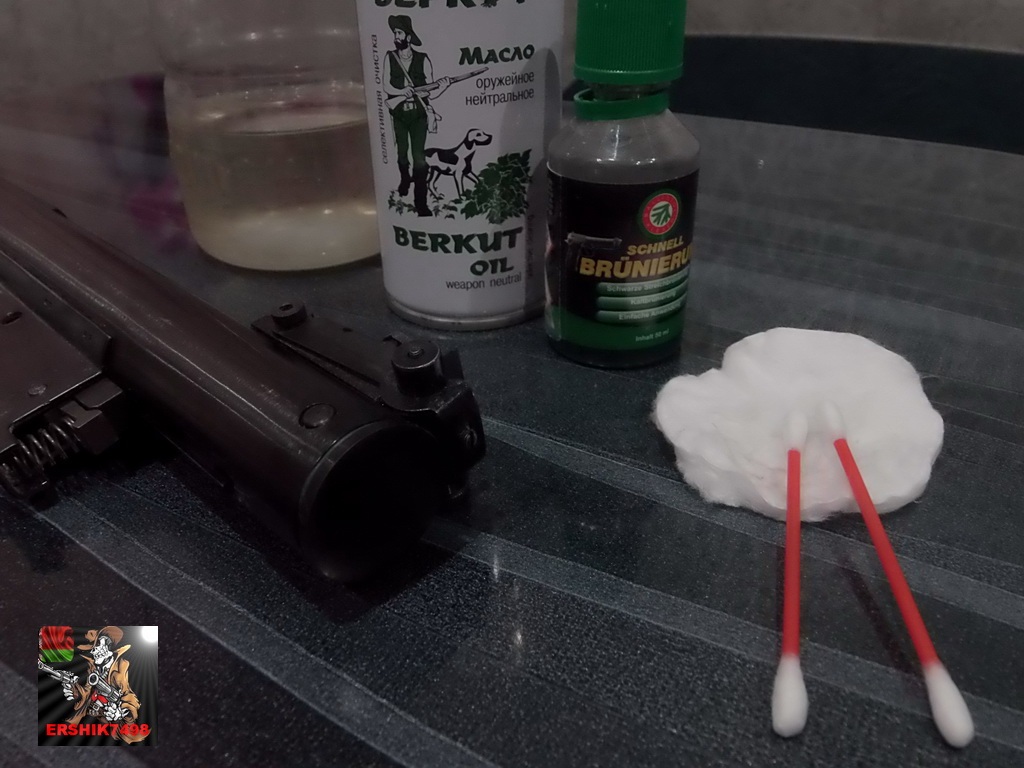

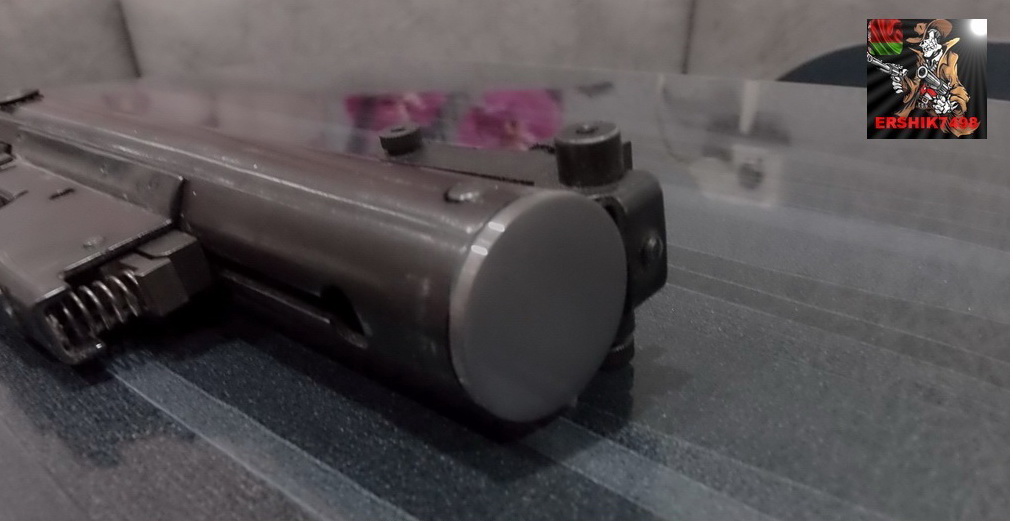

Также решил доработать товарищу и его железо.У него был выточен на замену штатного новый стальной задник компрессора.Пользуясь тем,что он стальной-решил его заворонить.Мне показалось будет это симпатичнее на пистолете,едино с общей концепцией.Зачистил не снимая его с пистолета-кое где на нём уже появились пятна ржавчины.Последней была 2000-я нулёвка.Обезжирил его хорошо растворителем 646.Далее ватной палочкой нанёс состав «Клевер»,снова обработал всё растворителем,сушка,снова «Клевер». Такую процедуру повторил 4 раза.После протирания растворителем последнего слоя «Клевер», нанёс на обработанный задник нейтральное ружейное масло.Оставил на 3 часа,затем протёр всё мягкой тканью.И вышло всё как нельзя здорово,вот ДО и ПОСЛЕ:

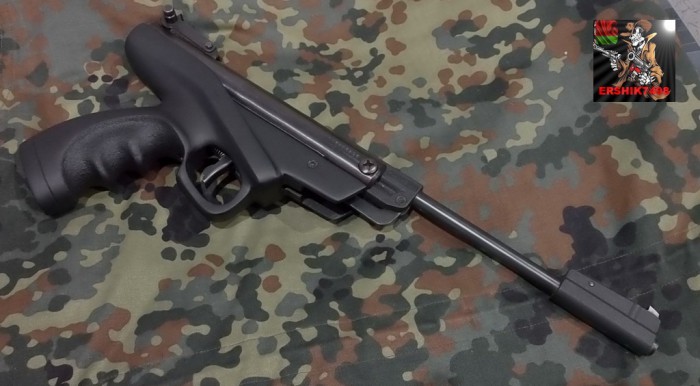

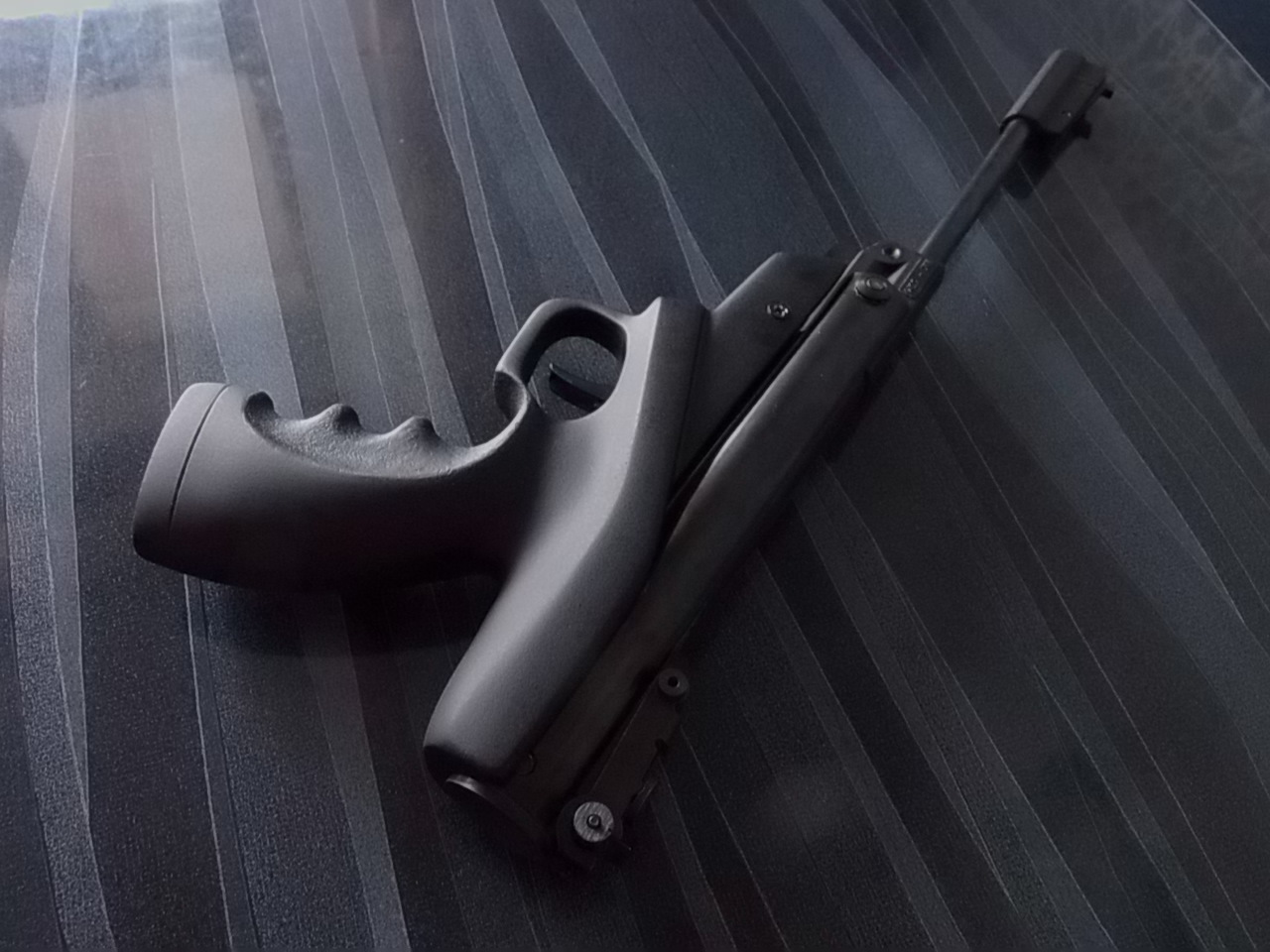

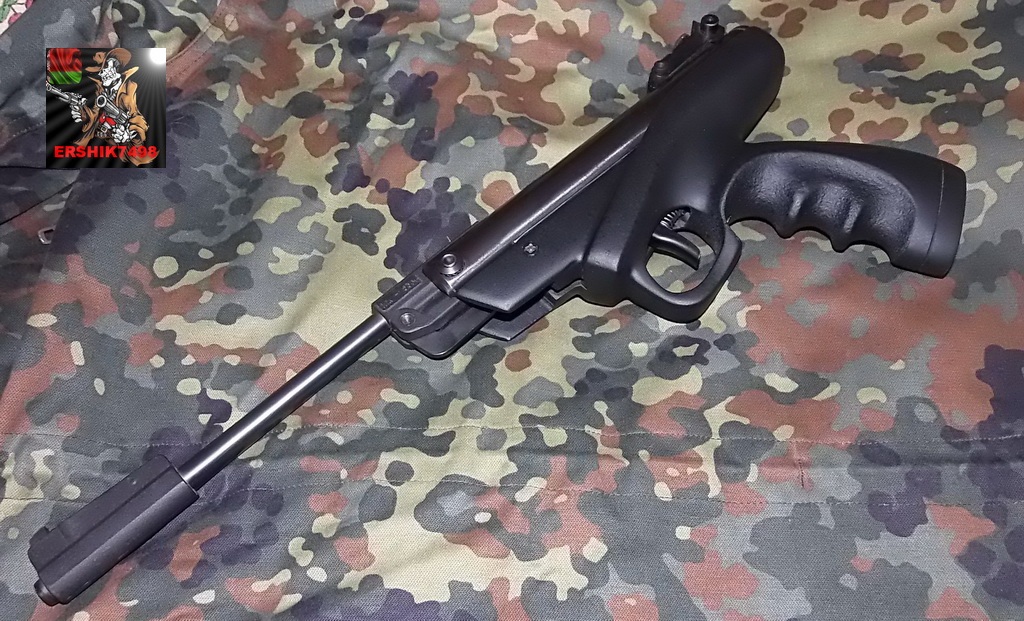

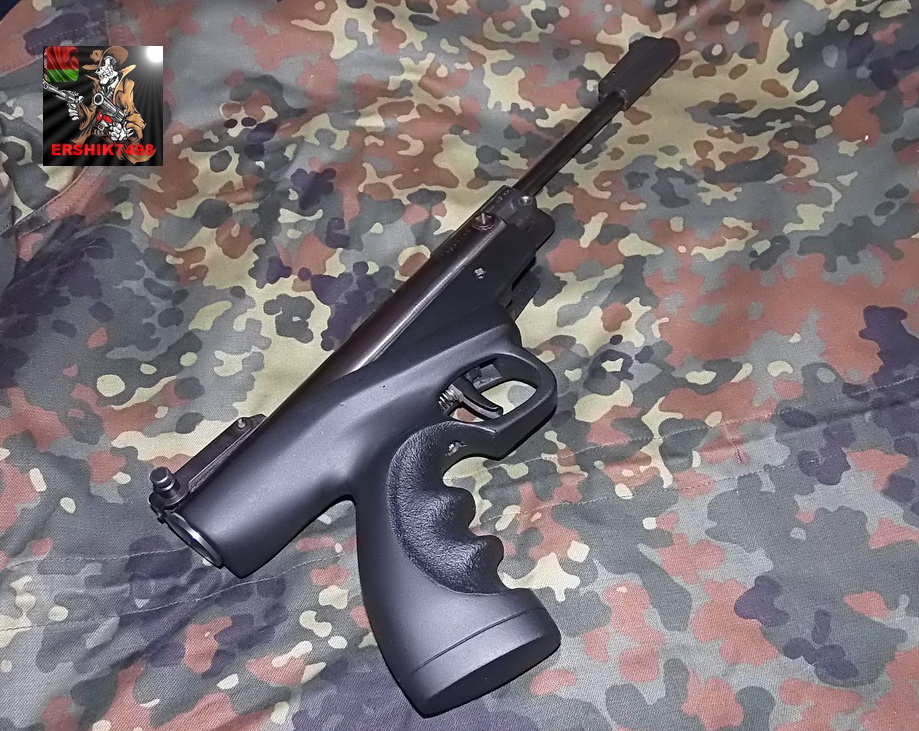

Ну и собираем пистолет.Винты применял те же,что и стояли в родной ложе, всё подошло отлично,железо крепилось в ложе надёжно.Да и удобной стала новая «одёжка» руке.Возможность стрельбы с обоих рук,на крючок давишь как положено первой фалангой пальца.Рукоять не скользкая,весьма удобная и ухватистая.Ничего не трёт,не мешает комфортному хвату и прицеливанию.Вес практически тот же,что и родной пластик.Ввиду веса пистолета не думаю что она нужна тяжёлой.Всё как просил и желал владелец:

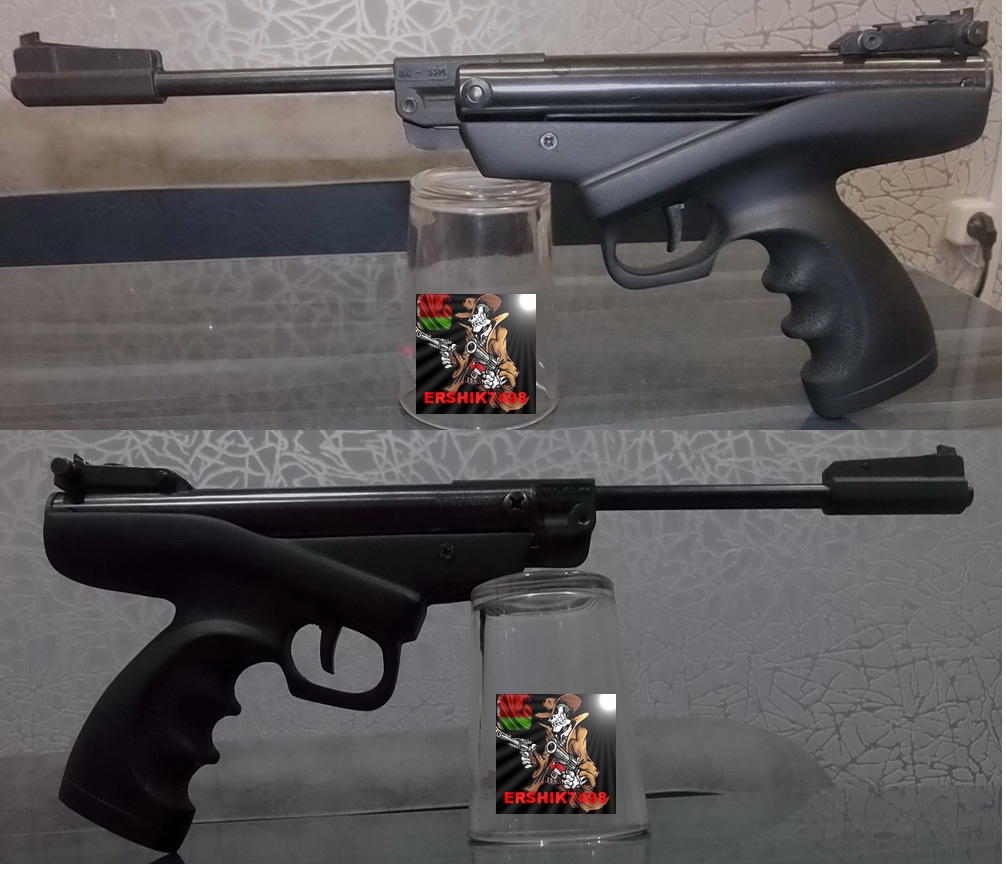

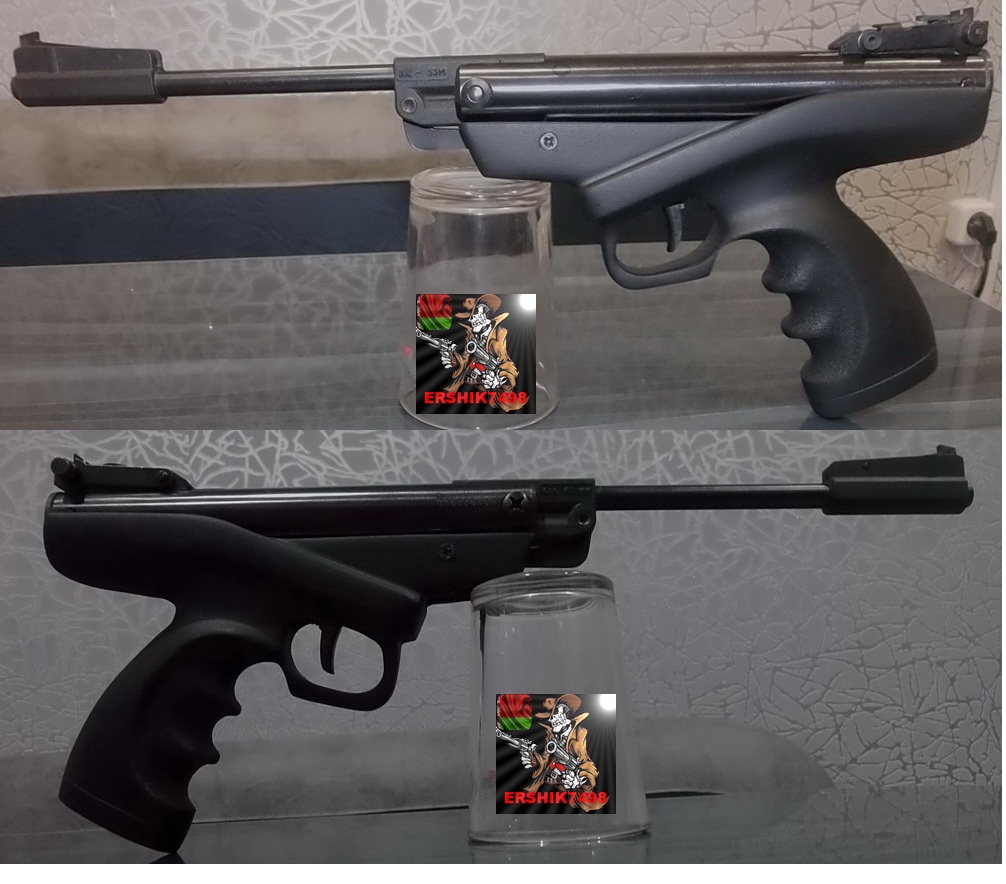

Итоговое фото-вариант «ДО» и «ПОСЛЕ»:
Вроде схожи,да не очень…

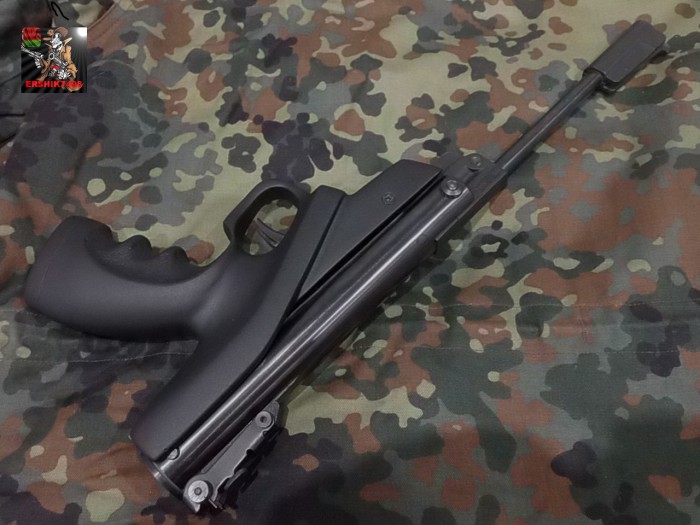

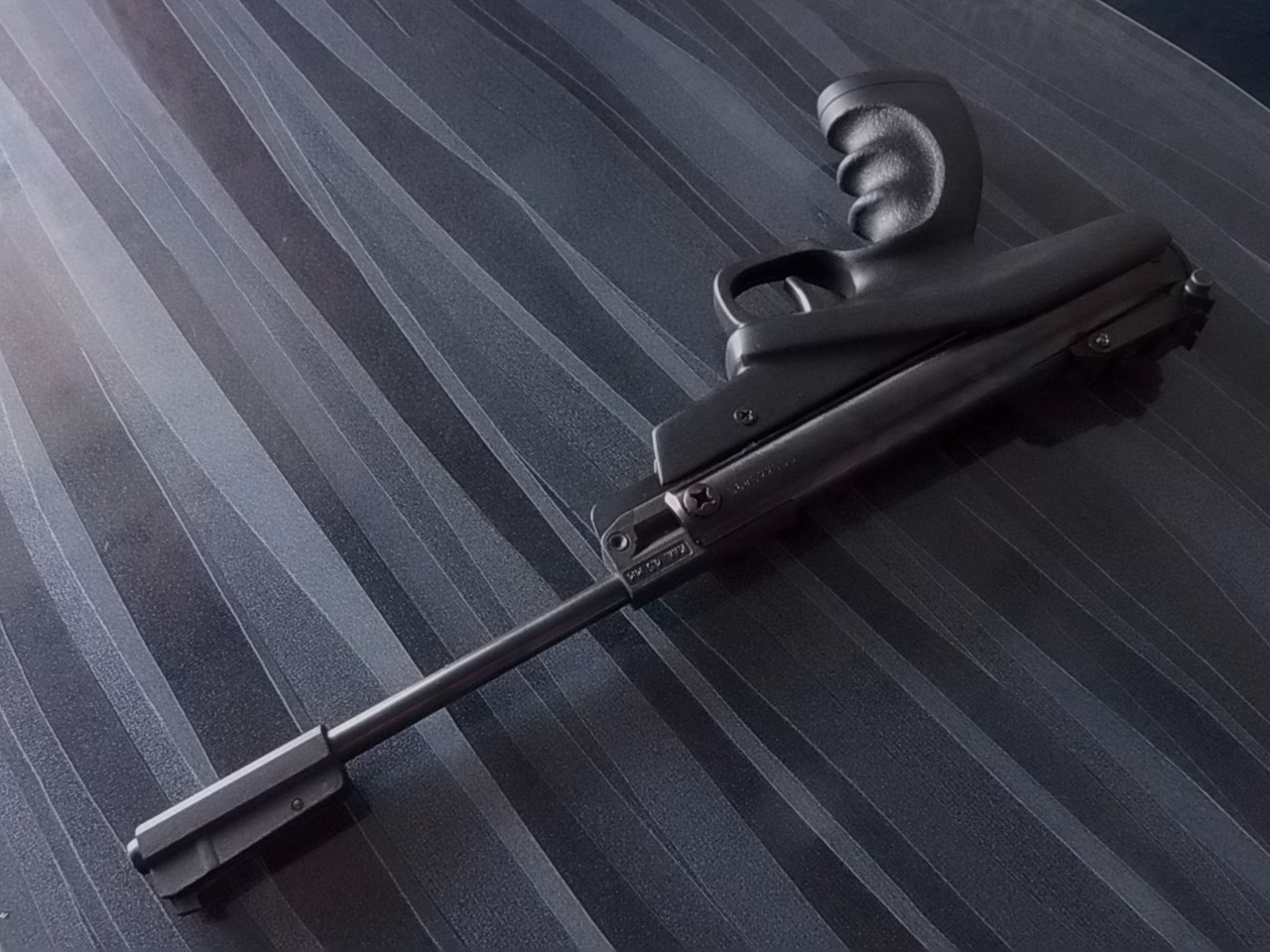

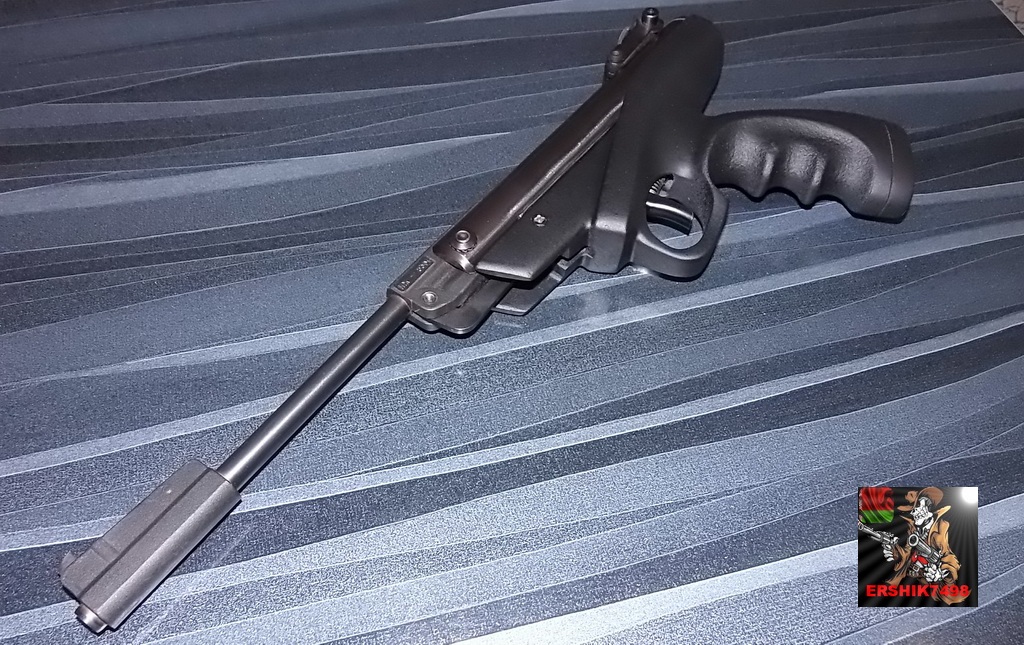

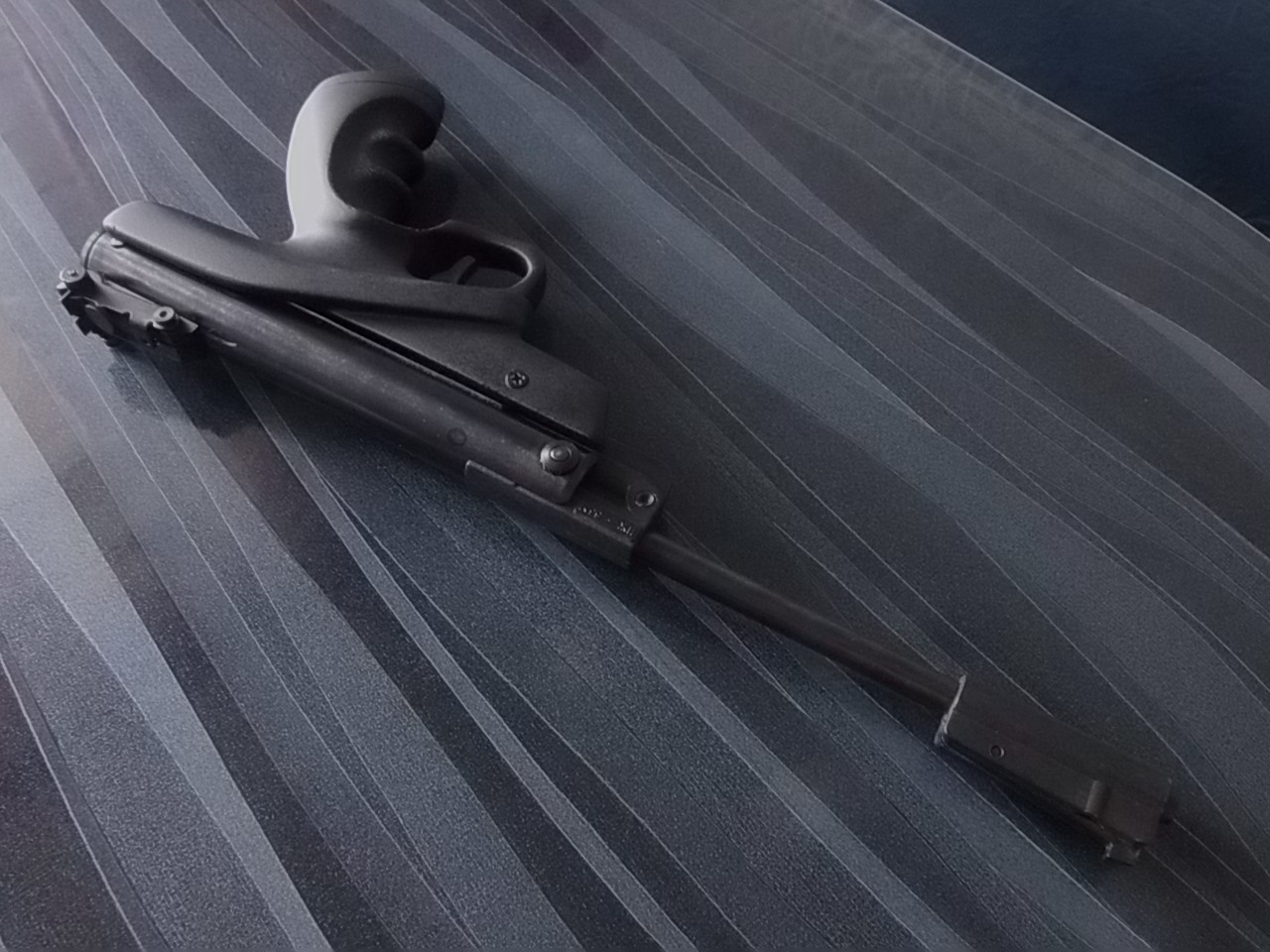

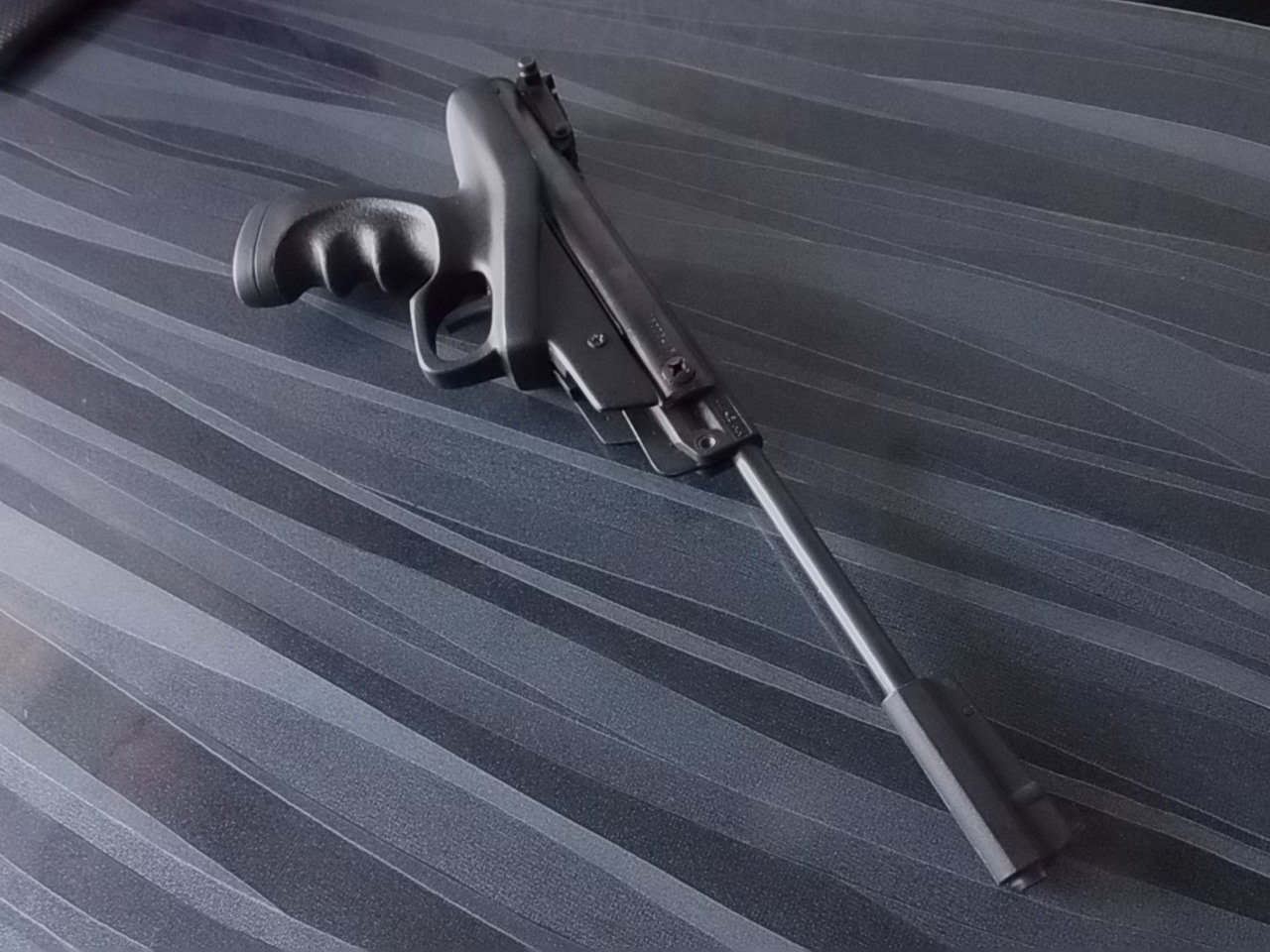

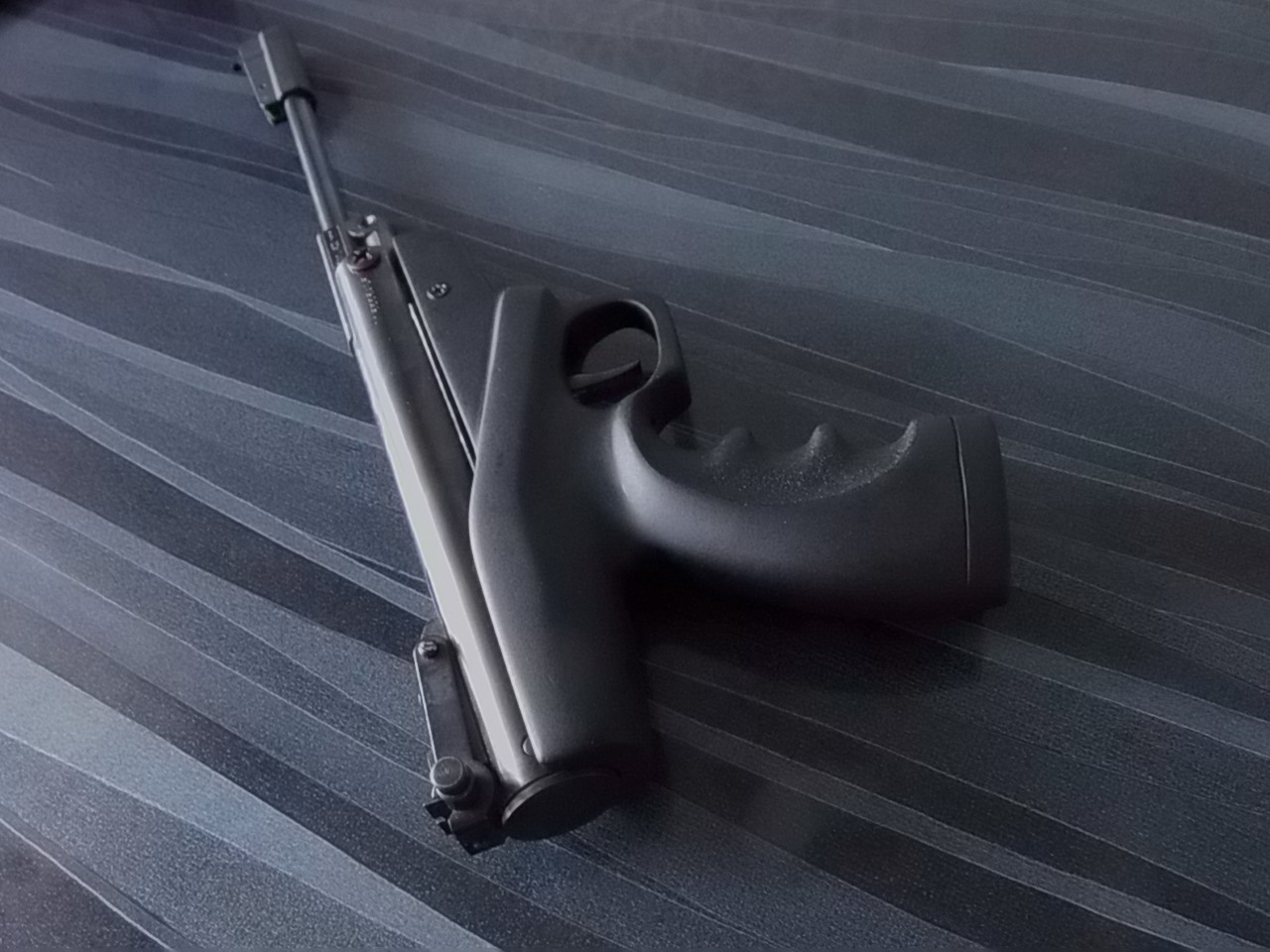

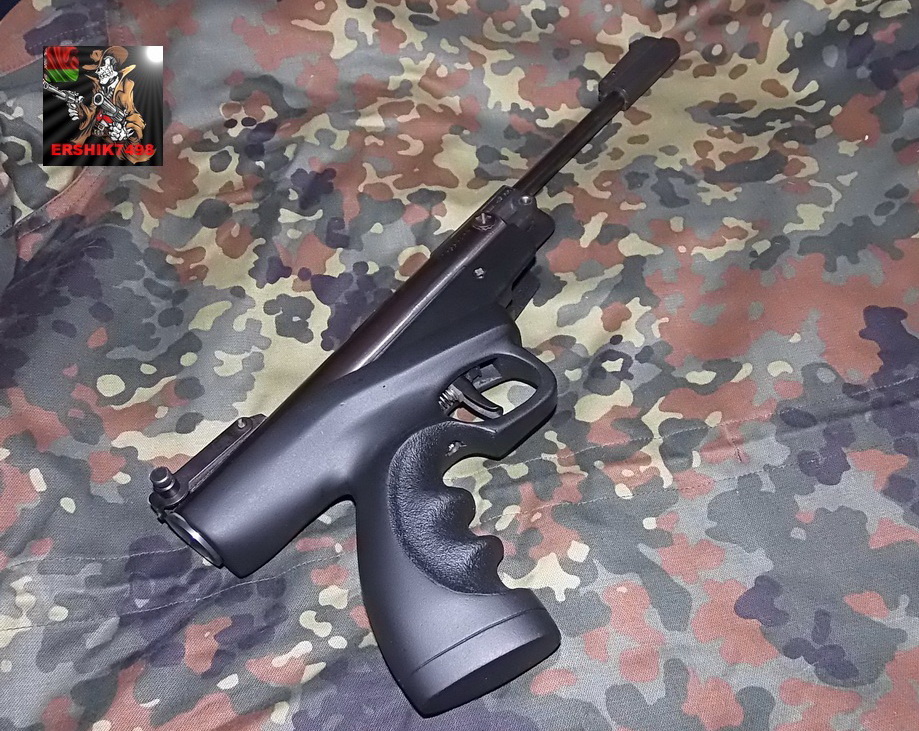

И Вашему внимательному взгляду ещё несколько фото обновлённого ППП пистолета «ИЖ-53м».Фотограф не очень из меня,ну как есть-гляньте:
На этом наверно всё,если эту тему почитает и владелец пистолета будет здорово-сам увидит как,куда и что делалось,убедится что всё надёжно и работоспособно,попутно решит стоит ли ехать за этим «ширпотребом». Повторю-ничего выдающегося,обычная работёнка.Просто хотелось немножко «оживить» форум новой темой и поделиться наработкой.Да и владельцу ИЖика думаю будет интересно глянуть как для него «лепилось» это изделие.
Спасибо всем за внимание!Удачи Вам,парни!!!Желаю и Вам интересных идей и их внедрения в жизнь!Оценивайте,комментируйте,замечания также будут интересны! Надеюсь ознакомлю Вас ещё с какой-нибудь наработкой! Пока!!!
