qb 78 deluxe - бюджетный винтарь

[DEN120]

А можно поподробнее уплотнение штока?Что там вкручено со стороны штока?А где дистанционная втулка?Или выбросил ее?Очень интересный корпус клапана! Поджим пружины клапана класный,проктически ничего не мешает проходу воздуха.Кстати,может заодно сфоткаешь перенос спуска?Заранее спасибо.

[prof3ss0r]

в том то и фишка, что "дистанционной втулки" теперь нет. Это цельный блок клапана, в который все вкручивается.
клапан Ф-7мм, капролон, плоскость на острие.
шток остался 3мм.
с обратной стороны штока отверстие Ф9мм с резьбой. глубина порядка 10мм, из них 3мм - место под резинку и 9мм резьбы (10х1).
резинка лежит толщиной 3мм и Ф9мм.
снаружи пробка с резьбой 10х1 и выступом стопором на конце. Пробка закрученная до упора, легко касается резинки, уплотняя но не деформируя ее.
поджим пружины итак понятен, но в моем случае он не важен - винтовка редукторная, и пружинка стоит от авторучки :)

в итоге такой блок дает много преимуществ - на 79-тых увеличится заредукторное, простая регулировка поджатия пружины, герметизация штока, что самое главное, и др..

а спуск врядли есть смысл фоткать... он у меня совсем другой стоит.
хотя, может и будет интересно - завтра отфотаю.

[116aavl]

prof3ss0r

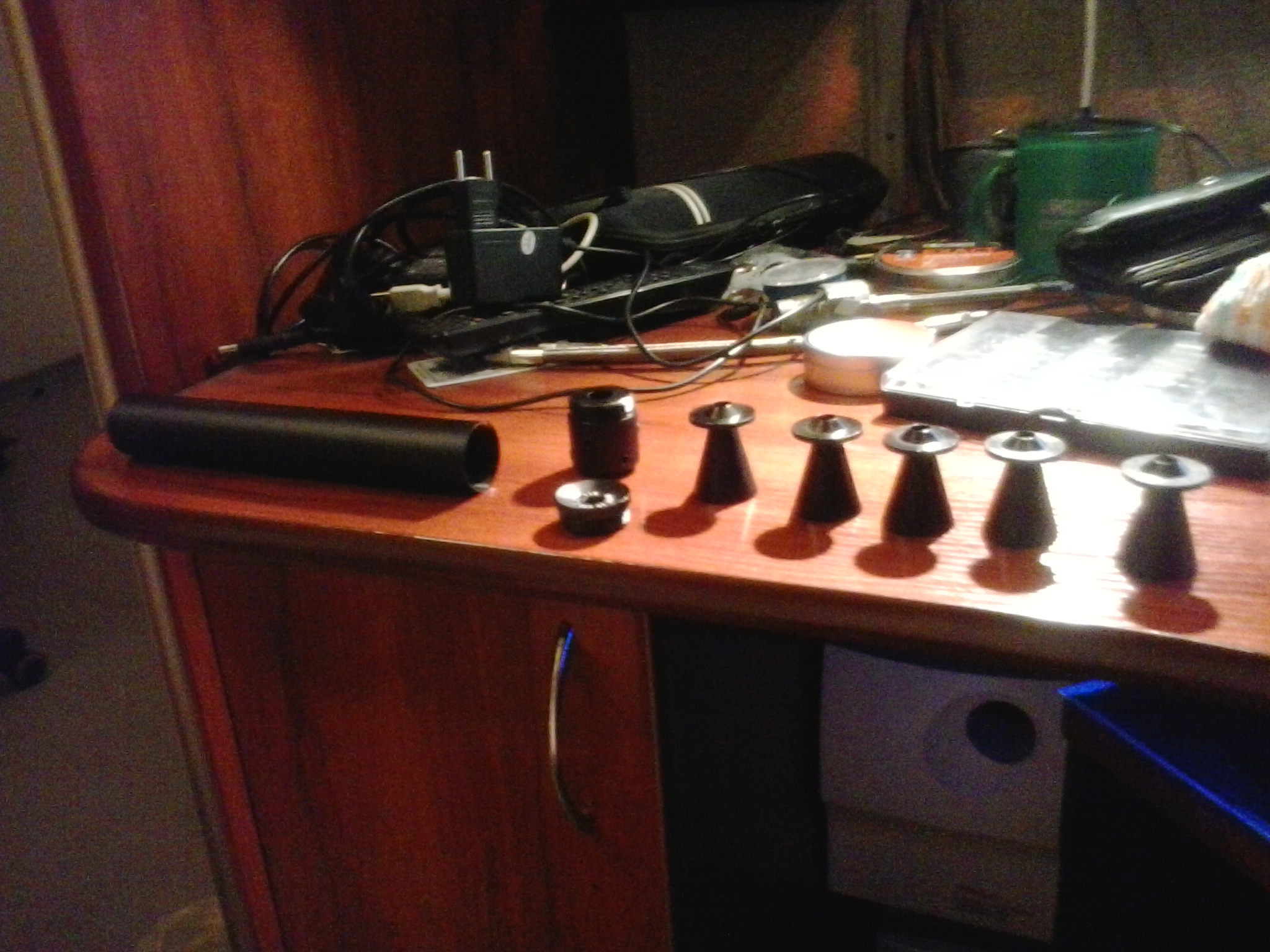

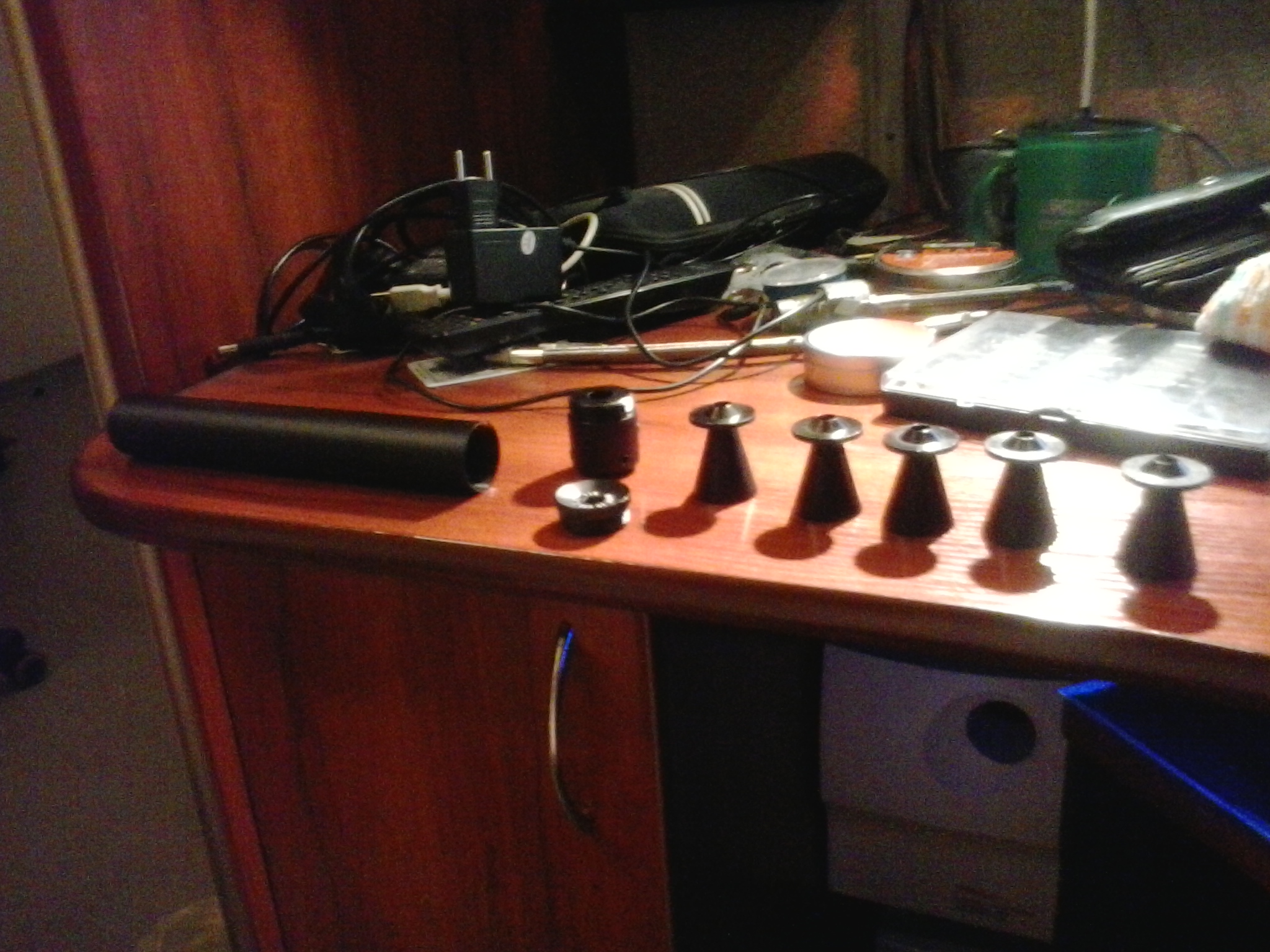

маньяк так издеватся над клапОном, вечером покажу мега модер на кубик от страйкбольного М4 как сел. Вот что в нем inside, потроха дюралевые, очень качественный анод, душит неплохо, кубик с ним стал 121см.

[tov.starshina]

Если можно скинь ссылку какой именно модер ты у китаез заказывал,друг интересуется

[116aavl]

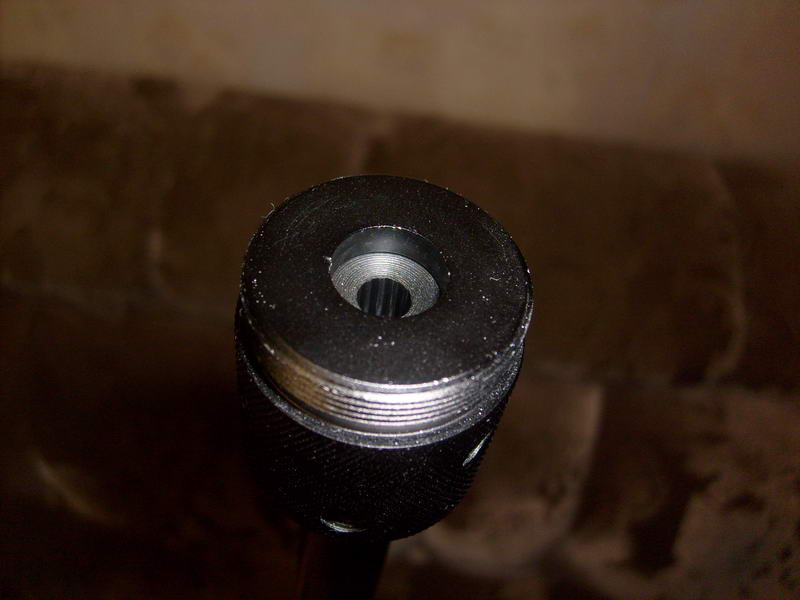

оказывается страйкбольный модер не так и плох - глушит 8/10 для папы, по крайне мере аккуратно сделан, ляминевый и с хорошим анодом.

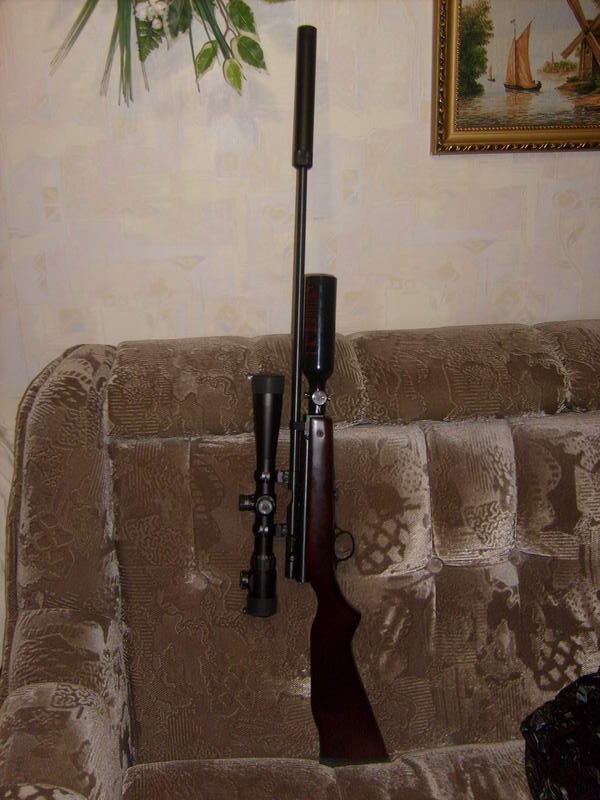

Весло стало 121см с ним, но верхняя часть модера по резьбе откручивается красиво и на дудке только задняя пробка остается

[tov.starshina]

оказывается страйкбольный модер не так и плох[/attachment]

Кто-то всё уже скупил Кто бы это мог быть?

[prof3ss0r]

еще пару фото добавлю в продолжение:

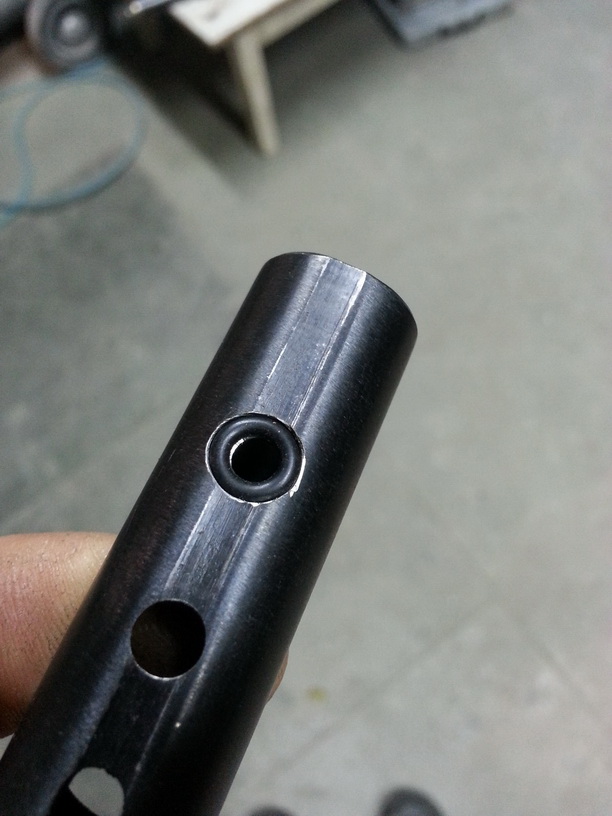

Перепуск в коробке - просто разсверливаем плоским сверлом, отверстие 8х2мм

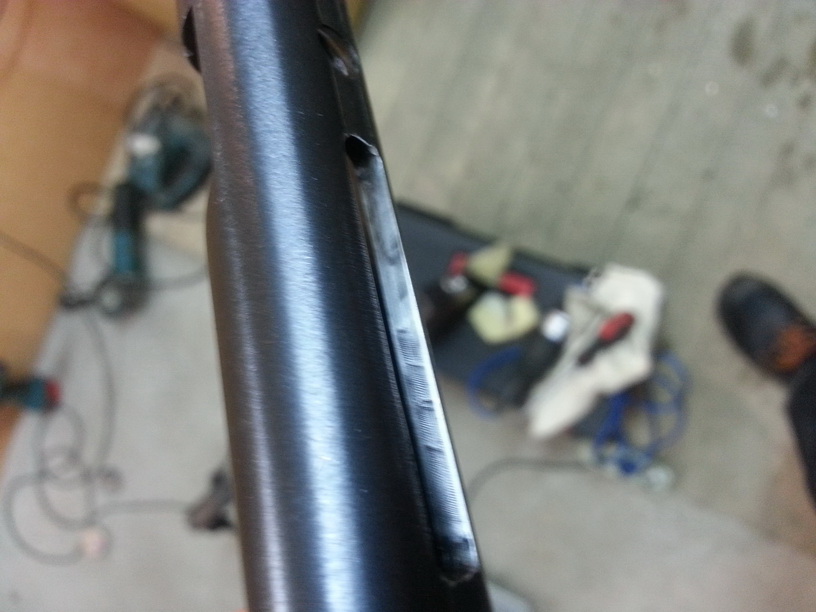

Стенки отверстий в коробке тщательно полируем - по ним скользит штырек ударника

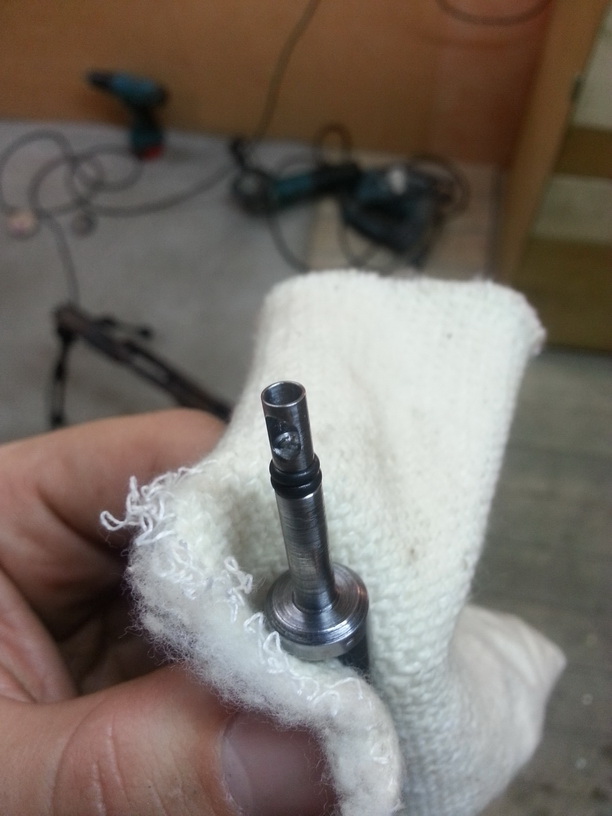

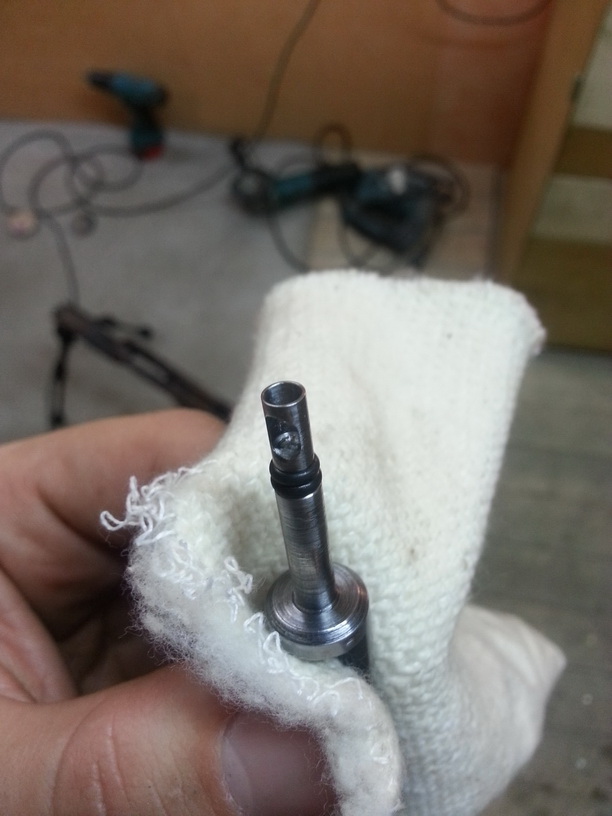

Досылатель - актуально для всех. Уплотнение на 2х резинках 5х1,5 вроде, разсверлен по максимуму и отполирован

[prof3ss0r]

Стоило мне взяться за свой кубик, как наконец-то я его доделал! Ато так уже долго он находился в стадии "тестирования" что я уже и забыл, что от него хотел

Ну вообщем-то итог!
С таким клапанным блоком как я показывал ранее, и редутором Апнутым по моей схеме, я получил великолепную стабильность и минимальный расход.

При скорости 280 расход всего 7,9 см3 на Дж и полное количество выстрелов с одной заправки я на практике отстрелять не решился...
Я не захотел поднимать заредукторное до 110атм, поэтому поднял скорость до необходимой, за счет небольшого увеличения расхода - просто поджав пружину.
Итогом стало 295 +/-1 с расходом 9,5 см3/Дж - и 70 боевых выстрелов с одной заправки (около 100 холостых).

Отстрел на стабильность очень порадовал - когда отстреливал 280, 70 выстрелов пошло +-1 без отрывов! Это то чего я так добивался от этого "мусора".
295 я уже не стал отстреливать полностью - пуль пожалел. Потому как уже на 30-том выстреле было понятно, что стабильность та-же:

1= 296,0
2= 296,0
3= 295,0
4= 295,0
5= 296,0
6= 295,0
7= 295,0
8= 296,0
9= 296,0
10= 295,0
11= 295,0
12= 295,0
13= 295,0
14= 295,0
15= 296,0
16= 295,0
17= 295,0
18= 295,0
19= 295,0
20= 294,0
21= 296,0
22= 297,0
23= 295,0
24= 296,0
25= 295,0
26= 295,0
27= 295,0
28= 294,0
29= 296,0
30= 294,0
31= 295,0
32= 294,0
33= 295,0

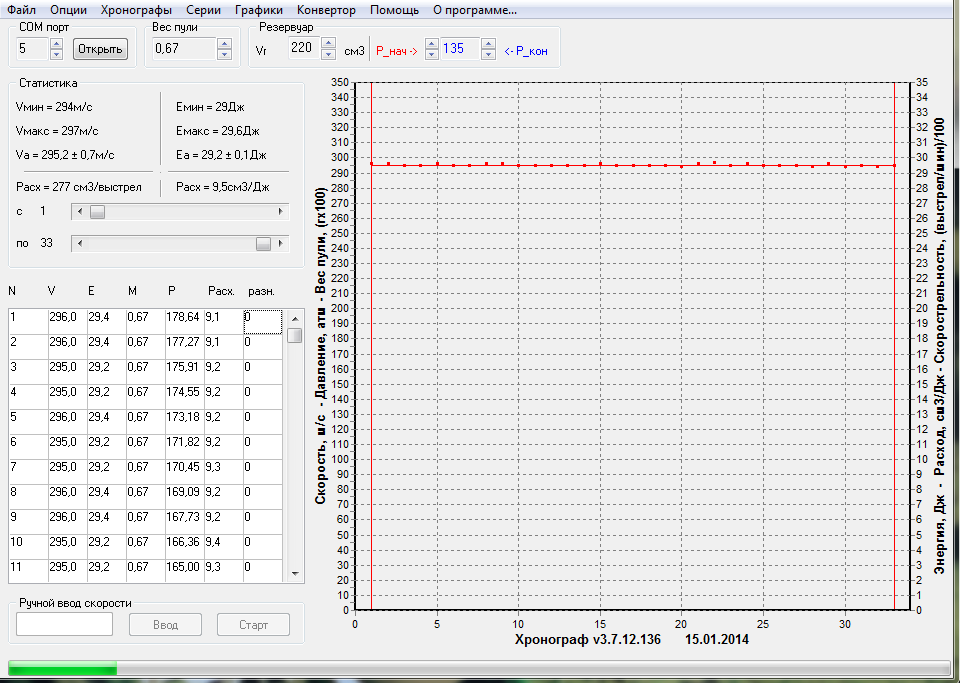

Благо хрон теперь работает с компьютером, и перенос данных в программу Миронова - дело секунд Исходя и расчетов получилось вовсе 295,2 +-0,7

Напомню, о винте:
QB78, ствол 4,5 от 79 без чока, полирована и просажена казна, сделана фаска.
Низкий эксцентрик для моделей QB79 под большой баллон крепится к трубе как стандартный на 79-той - двумя стальными болтами.
Баллон 0,22л раб207 Атм, редуктор переделан - вставлена более тонкая и качественная дюза, другие тарелки.
Заредукторное 100Атм, от входного не зависит абсолютно, не течет, гистерезис всего около 3%, поэтому заредукторное очень большое - на весь циллиндр.
Клапанный блок сделан цельным с промежуточной втулкой, что позволило сделать 8мм отверстие для втулки перепуска, и качественно загерметизировать шток клапана. (фотки есть в этой теме)
Пружина клапана не жесткая - пальцем продавливается легко, но раза в 3 сильнее чем от авторучки.
Клапан 7мм капролон, контакт - плоскость на острие (принцип как в родном, только грань седла более острая).
Ударник из бронзы, сделан по размерам родного, но позже обточен по максимуму, чтобы вес был не более 25гр - получилось 24гр.
Пружина родная, ход ударника вероятно чуть больше штатного (на 2-3мм).
Втулка перепуска 8мм с двумя толстыми резинками.
Досылатель тоже с двумя толстыми резинками.
Взвод естественно перевернут на классический, с переносом УСМ.
УСМ был полностью сделан с нуля - просто ради эксперимента и удобства переноса буллпап.

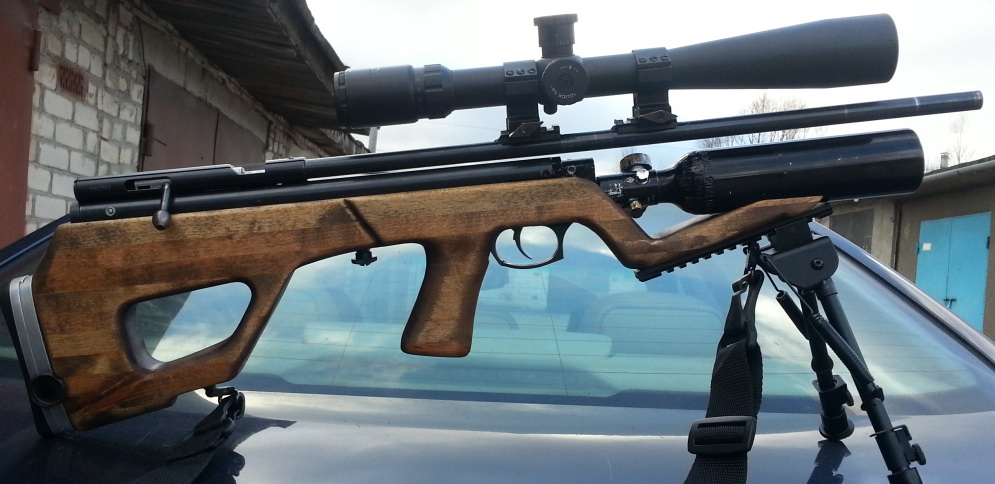

Так оно выглядит снаружи:

Техническая часть закончена.
Теперь его ждет установка уже готовой высокой коробки под магазин, новый модер и целная планка пикатини. Вообщем мелочи.
А пока что буду .

Всем удачи с "кубиками" - главное, что все это реализовать не сложно, и теперь есть от чего отталкиваться.

п.с. естественно после всех "эксперементов", винтовка была настроена на законных 7дж, и 400 выстрелов с одной заправки...

[Greka]

Браво, prof3ss0r
А как чувствует себя вывешенный ствол? Не много весу для него? Понятное дело, что только переносом ОП на дудку можно добиться "неплаванья" стп с родной кубовской ствольной коробкой.

[prof3ss0r]

Чувствует он себя прекрасно - вес прицела ему нипочем.
Фиксировать я пробовал, и как мне показалось - куча становилась хуже... Возможно работа механизмов передается стволу.
Хотя точно сказать сложно - кучности тогда небыло, ибо все было в стадии переделки.

Сейчас винт стабилен, и опыт с фиксацией можно провести повторно - если будет время, сделаю и напишу.

[DEN120]

А крепление дудки в коробке одним родным винтиком,или ставил дополнительный?

[prof3ss0r]

нет, зачем? там и одного винтика выше крыши - второй ничегошеньки не даст.

[алкоголик]

Оптика на стволе-зло. С таким вариантом крепления нормальную кучу никогда не соберёшь, будет так называемое двоекучие или даже троекучие.Об этом очень много написано и на ганзе и на оргах. Даже сам убедился на бульбагане.

[116aavl]

prof3ss0r
DEN120
сварка, только сварка

Оптика на стволе-зло. С таким вариантом крепления нормальную кучу никогда не соберёшь, будет так называемое двоекучие или даже троекучие

на ижах, особенно с пластиковой коробкой только и спасает планка на стволе и двоекучия не наблюдал

[prof3ss0r]

странно... я 8 мм с него собирал ранее (шаман не даст спиз..ть, и никакого двоения никогда не наблюдал.
а с чего ему быть??? не пойму в чем прикол...
чего пишут-то?
