МР-654 модификации, аутентичность.

[Karabas Barabas]

Ваша тема :)в ВК увидел

Это мощно. Особенно интересно, как широкие рамы сделаны прямыми.
И носок хороший - уютный такой, рождественский

[Александр РБ]

Ваша тема :)в ВК увидел

Это мощно. Особенно интересно, как широкие рамы сделаны прямыми.
И носок хороший - уютный такой, рождественский

А зря испортили образец наваркой поверх 32-й рамы перемычек. Зачем? Если варить, так и отрезать по размеру можно было? Теперь не "сток"! и загагулина на 2-м экземпляре, для чего? Опять попорчена "вещь", и не ПМ уже, а что? На "911", "Beretta..." - не смахивает? Хозяин барин, если много пряморамных ПМ, можно фантазировать. Но что то мне подсказывает, что сварщик руку тут к раме приложил!!! Это лично мое мнение!

[Karabas Barabas]

Оказывается:

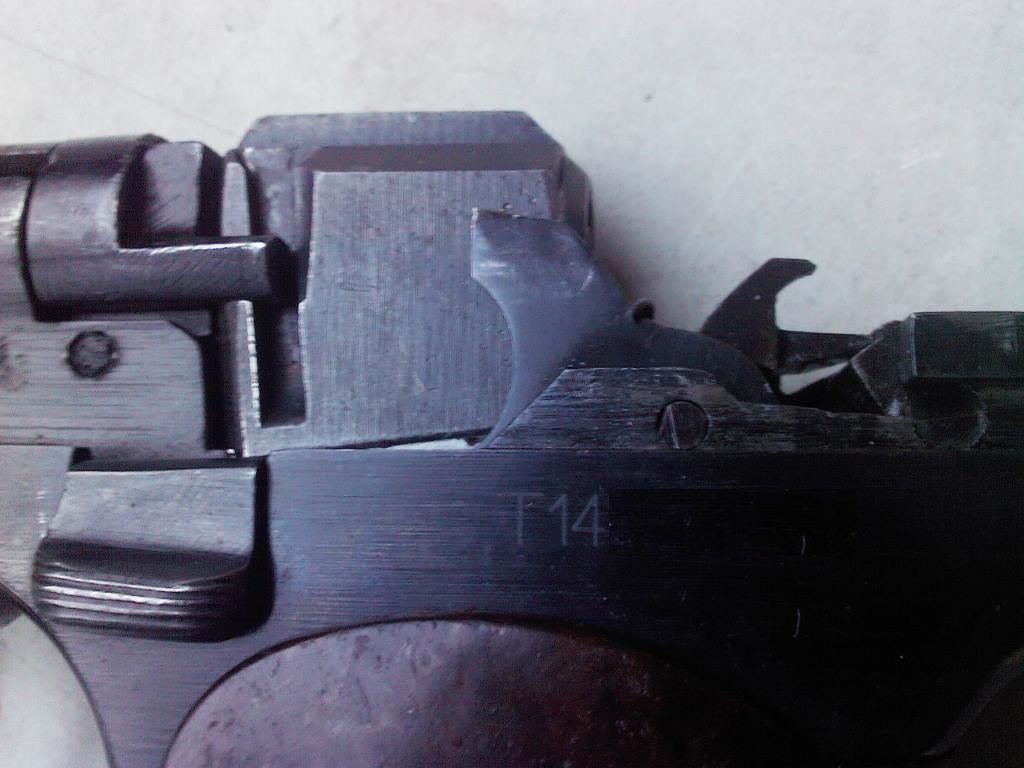

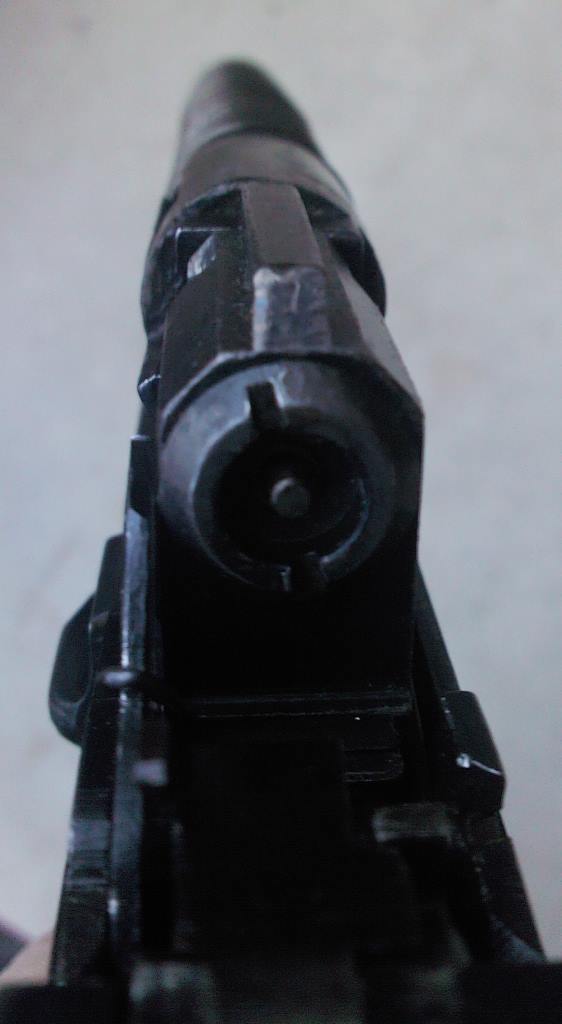

1. Если взять целую непиленую ЗЗ от ПМ, и выпрямить на ней зуб отражателя (на наковальне молотком с проставкой, металл податливый), то в таком виде она спокойно становится на мр 654, и ничему не мешает. См. фото.
2. Если на МР 658 снять с боевой пружины винт крепления к раме, то на нее с усилием внатяг ставится штатная задвижка боевой пружины от ПМ, что дает возможность крепить рукоятку штатным винтом от ПМ. Установке баллона задвижка не препятствует. Без фото, и так всё ясно.

Вложения

[Karabas Barabas]

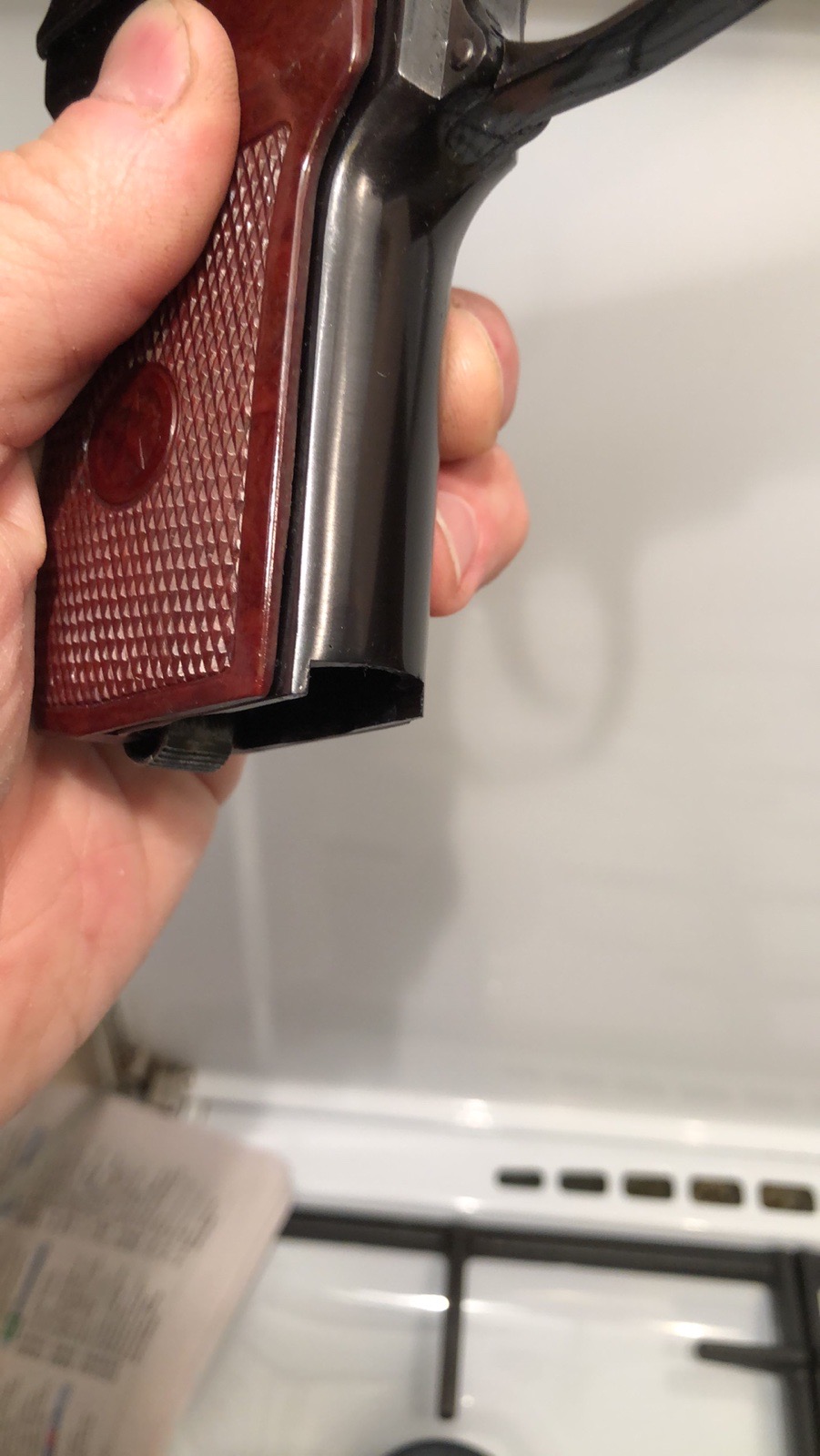

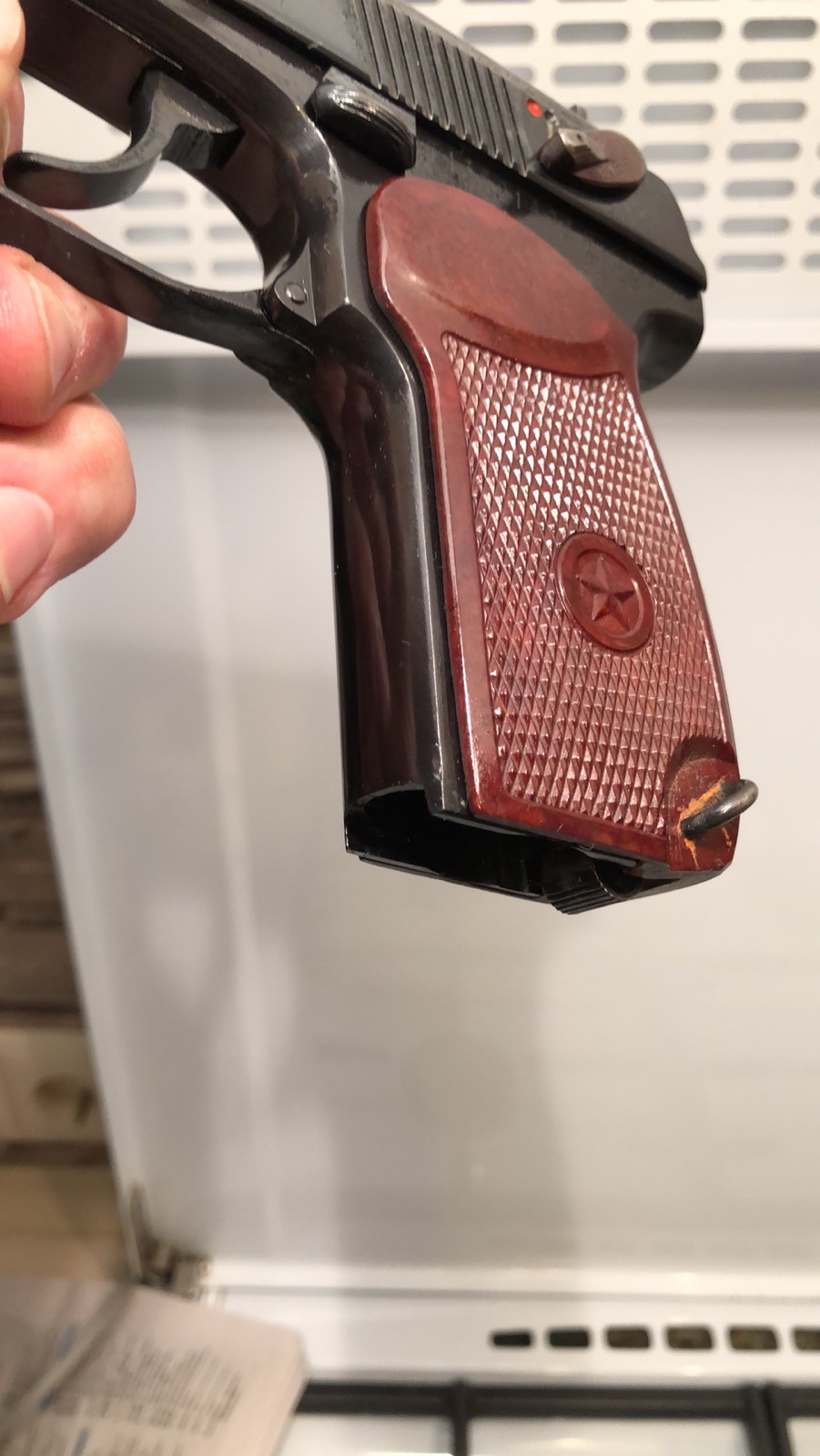

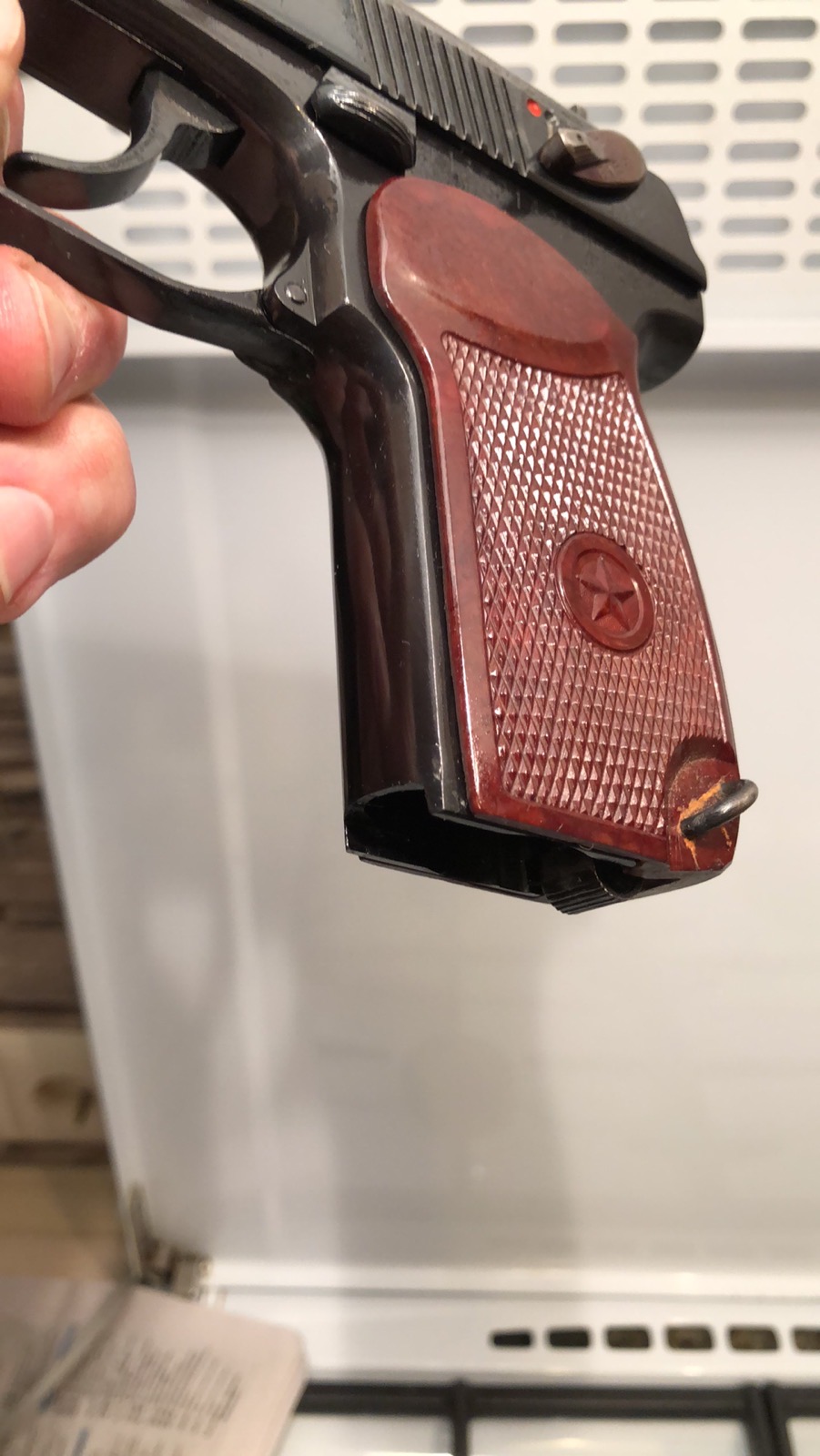

..."Шат" рукоятки на МР-654-32 - устраняем за ... секунд... Проблема "шата", конечно в "нештатном" креплении рукоятки к раме. Наводельный винт, который имитирует фиксатор БП не дает рукоятке дойти до посадочного места впереди рамы. Штатный фиксатор этому не мешает, но если его поставить, то, естественно, не вставится пневмомагазин. Возвращаемся к "истокам", в 1949 год. этого фиксатора не было вообще! Берем штатный винт крепления рукояти, тем самым, параллельно решаем вопрос аутентичности, и ставим рукоять придерживая БП снизу, за выступ фиксации магазина. Входит на место легко. Ставим штатный винт на его место. Шата нет

При этом способе можно добавить оригинальную задвижку БП от ПМ - целую, если магазин интегрированный, либо со срезанной правой направляющей для штатного магазина мр 654-32.
Но этим способом устраняется шат в положении "без магазина", либо с интегрированным магазином.
Если же после этого установить штатный магазин мр 654-32, то "эффект эспандера" появляется вновь.
Причина кроется в нижней части штатного магазина мр654-32:
- спереди не до конца дошлифованы боковые грани, где-то 1,5-2 см, эта часть шире внутреннего канала передней стенки рукоятки и не входит в него;
- сзади под фиксирующим зубом имеется наплыв металла, давящий на хвост БП.
Оба эти момента дают следующий эффект: при установке магазина передняя и задняя стенка рукоятки расходятся в разные стороны (особенно задняя - она плоская и тоньше передней), упругий жим возникает на хвосте боевой пружины.
Спиливание вышеуказанных моментов в нижней части магазина сводит к минимуму или устраняет распирание рукоятки, люфт пропадает.
Кроме того, после такой доработки голова магазина плотнее прилегает к гайке ствола, поскольку магазину внизу на задницу уже ничего не давит (когда давит, нижняя часть магазина уходит вперед, а верхняя отклоняется назад). Шата самого магазина при этом нет.

[Александр РБ]

С Новым Годом ВСЕХ! Кстати рамка на период "до 60-го года, включительно", т.е. "класика ПМ-а"! А по поводу шата ручки, оно конечно лучше восстановить исходный вид, но тут вопрос в сварке и сварщике. Запороть то изделие не хочется.

[artolik]

Приветствую. Сварщика с аргоном я нашёл на этом форуме,в разделе спрос разместил объявление. Вставку лучше делать из профиля 20х40. Я где-то раньше выкладывал фото,ну и сзади восстановил направляющую боевой пружины.

[Олег23]

Уголки которых не хватало наварены. Направляющая под задвижку тоже. Фигурная скоба заменена. Осталось найти интеграшку. Всю работу сделал FOTON, за что ему отдельная благодарность.)

Вложения

[Олег23]

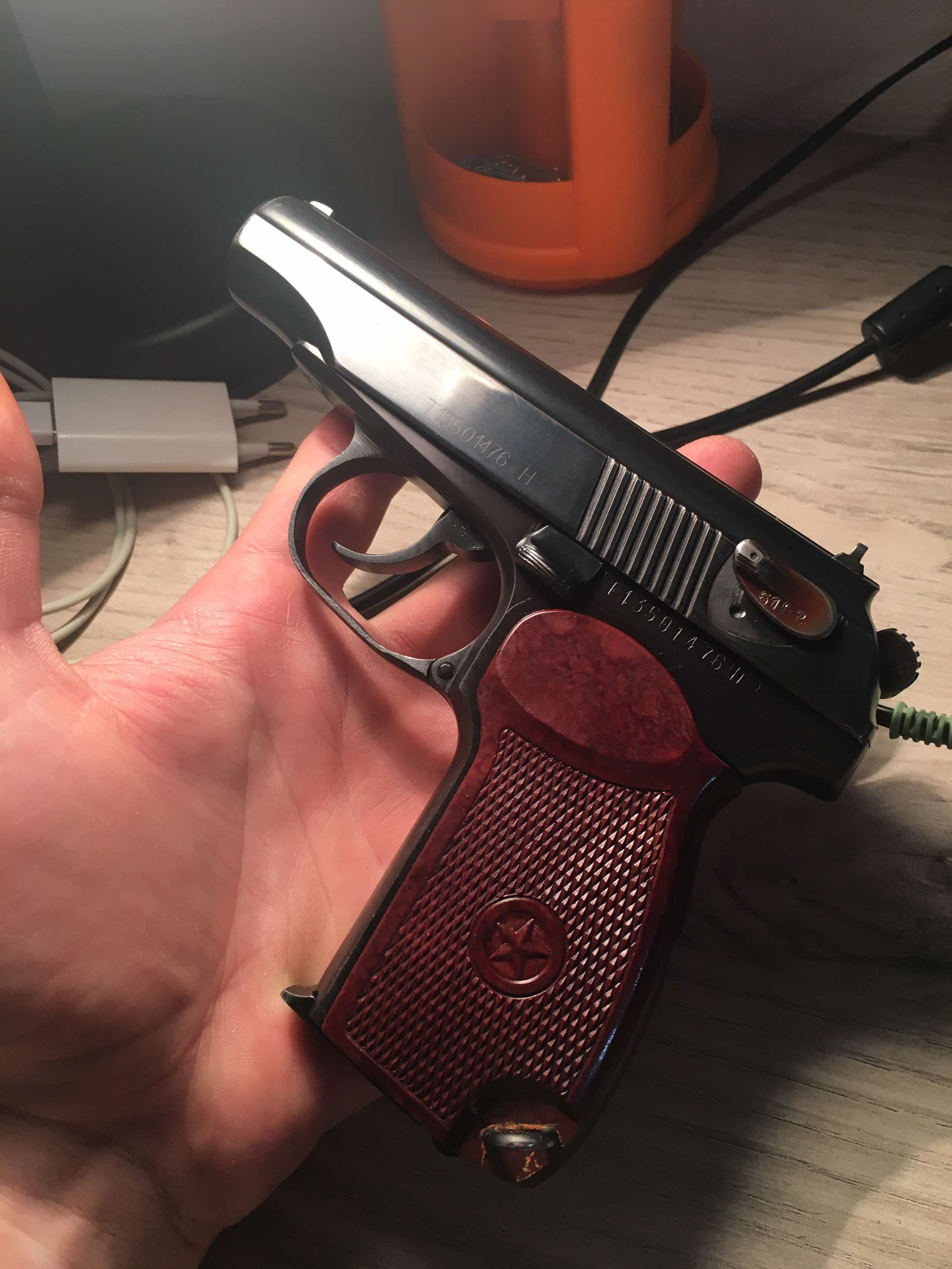

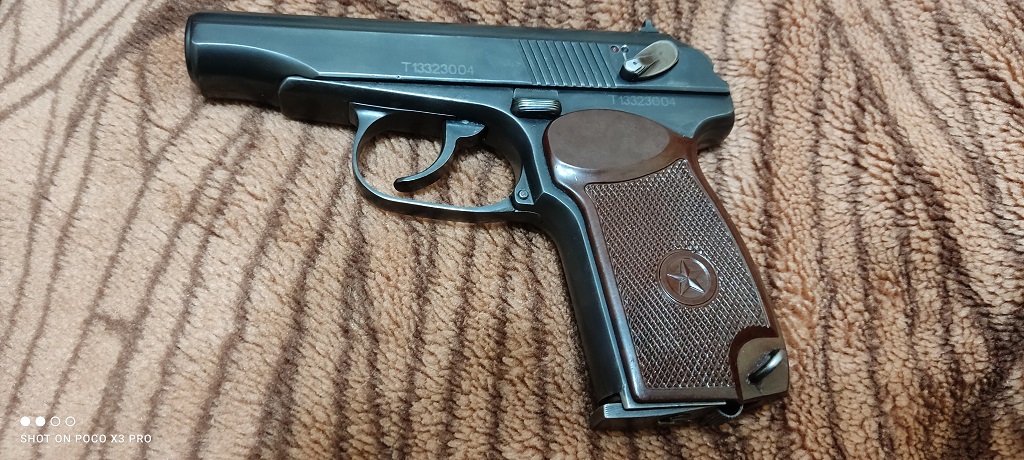

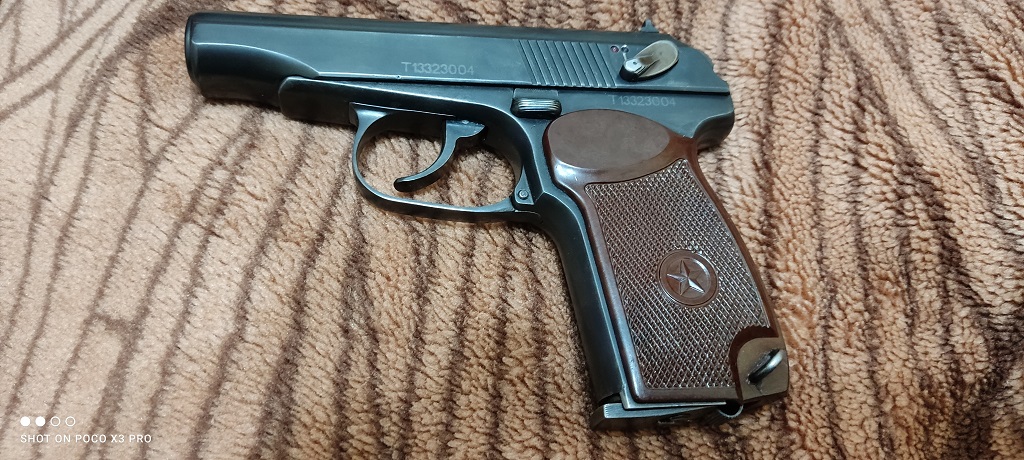

Вот что получилось в итоге.

Вложения

[artolik]

Олег23
Ну молодец. Хоть и не своими руками, но всё хорошо. Основная масса наших поклонников этой модели, максимум соберут ЗИП по году и в продажу за 100500 денег.

[Олег23]

Да. Загнался, я конечно сильно по внешнему виду. Сам бы я не смог этого сделать, ибо не обладаю нужными навыками. Но теперь у меня проблема с интеграшкой. Сложно ее найти. Пока перебираю различные варианты. Вариантов немного. Или заготовку из металла по чертежам делать, или заказывать в России, ну или мудрить что то со стандартным магазином.

[Олег23]

А насчёт ЗИПа, отчасти я подбирал ссылаясь на ваши советы, а иногда по зову сердца. Прям чувствовал чего ему не хватало.

[Олег23]

Чертёж интеграшки есть, но никто не берётся делать.

[Karabas Barabas]

Чертёж интеграшки есть, но никто не берётся делать.

Не найдёте вы такого мастера. Мороки слишком много, в начале темы этот вопрос затрагивался.
Публикуйте объявление в разделе "Спрос", ищите готовый - редко, но бывает.

[artolik]

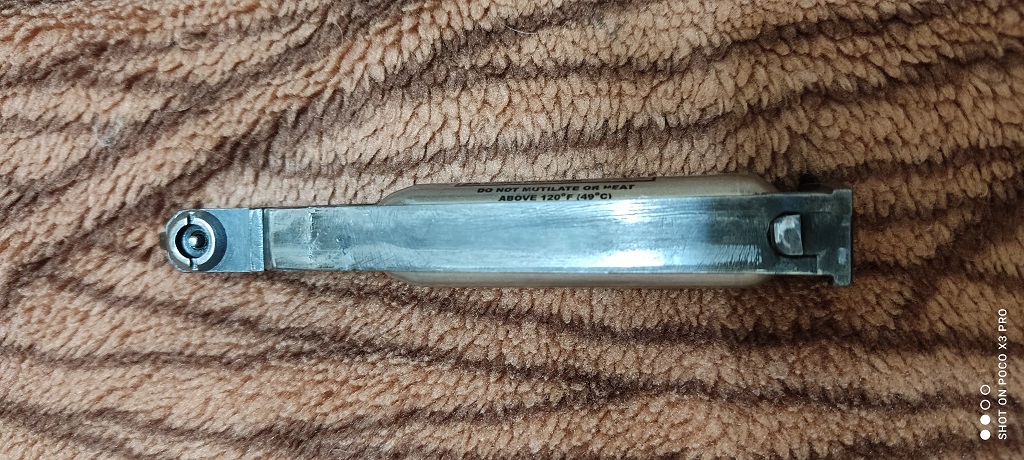

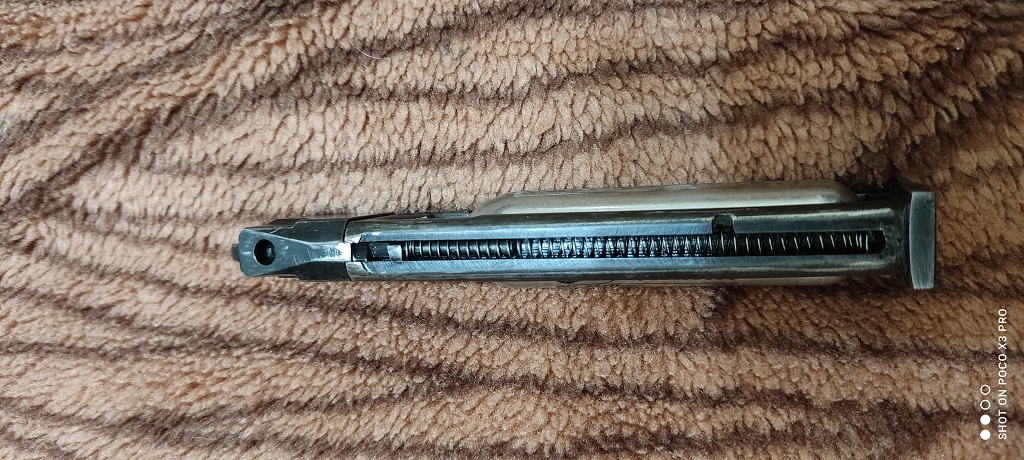

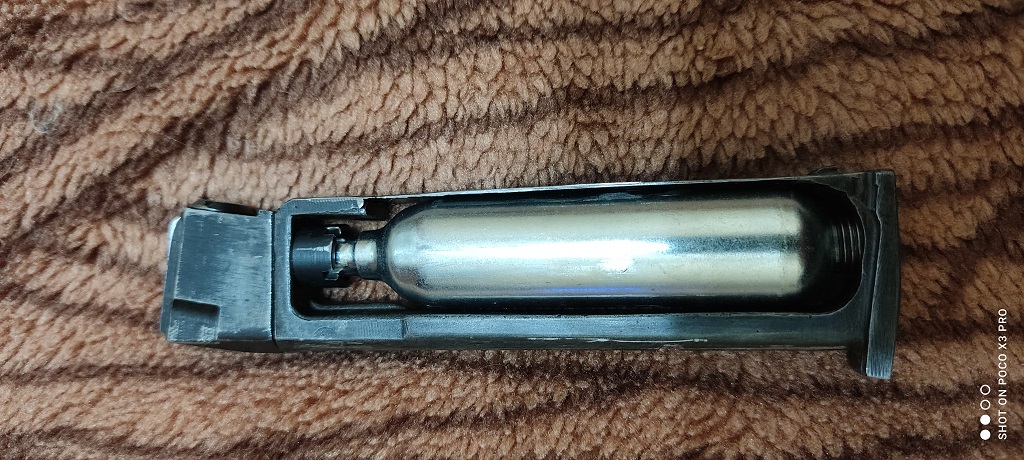

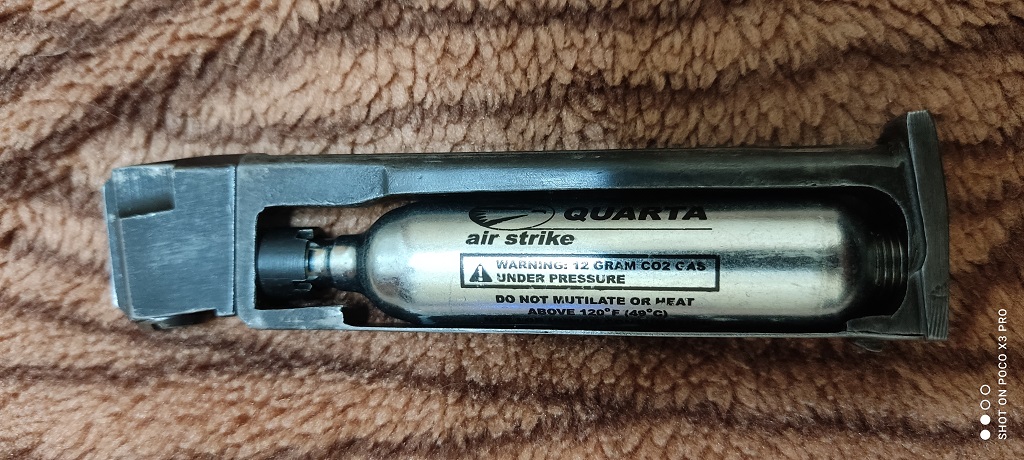

Приветствую. Я делал из родного магазина. Нужен напильник и сварка.

Идеально не сидит, но работает. Для фото можно магазин ПМ оригинал использовать.

[Олег23]

Ну сообщение на форуме о поиске интеграшки я закинул. Касательно родного магазина - тоже продумывал вариант наварки тонкой пластинки. Но она должна быть очень тонкой.
