ИЖ-40 кабура-приклад.

[Александр РБ]

Всем форумчанам доброго вечера. Хочу показать что получилось из задумки сделать приклад для старого, доброго ИЖа-40го. Идея заимствована у "нашего дорогого товарища Маузера". Сразу скажу, что ни фрезера, ни сварщика в распоряжении не было. Кобура и ложе делалось из фанеры, узел стыковки пистолета и приклада из металлической полосы 20х4, 25х4 мм. Кому интересно, могу выложить промежуточные работы.

Вложения

Кобура в сборе

С обратной стороны

Открываем коробочку

Стыковочный узел

В боевом положении

Заряжание

[akbars]

Вот это реально круто!!!! Респект!!!

[ershik7498]

Александр РБ
Интересная задумка. Есть и функциональность.
ИЖ обрёл достойную обёртку!

[Александр РБ]

akbars и ershik7498 спасибо за оценку моих трудов по воплощению идеи "товарища Маузера"! Я тоже смотрю за вашими работами! А с большего, они и подвигли меня на реализацию этой идеи. Следующей работой будет карабин Мосина из "Глетчера". Ну очень хочется! Ложе и железо ждут! Пока не решил как быть со штыком, ложе на 44 год.
В нете нашел только чертежи полноразмерного, к винтовке, да общую информацию по карабину. Может у Вас есть что нибудь из чертежей штыка карабина и крепления? Если есть скиньте в личку, пожауйста!

[Александр РБ]

Как "говорил тов. ershik7498", для 100% завершения проекта, нужно для кобуры сделать обвес. Нашел кобуру "под мышку", без дела давно лежала, но кожа хорошая и много! Буду кроить "шкурку".

[ershik7498]

Если ложа на 1944 год-тогда штык надо делать складной.
Как мудрили мы с товарищем на мой карабин: Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Наш вариант:
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

[Александр РБ]

Виталий за Вашей работой внимательно следил. И идея "напечатать" штык заслуживает отдельного бонуса. Но без размеров деталей будет сложнее все окончательно подогнать. Как говорил один известный персонаж: "... будем искать!"

[ershik7498]

Весь вопрос в диаметре ствола который будешь (давай на Ты-так проще) делать на свой карабин. Ведь в глетчеровской версии мосинского обреза ствол куцый. Следовательно надо или перестволивать другим более длинным гладким, или мудрить фальшствол. Акбарс соорудил из лыжной палки его к примеру.
А нужно это чтобы в муфте которая кольцом будет садиться на новый знать точный диаметр внутренний этого самого кольца. Ну чтобы не болтался штык на стволе как орган детородный в рукомойнике. Могу задарить два копаных штыка. Требуется потрудиться немножко чтобы железо стало более-менее годно внешне. Отпилишь нужное,приваришь хвостовик с дюрочкой под осевой винт.
Просто штыки от именно винтовки Мосина. Один видно ещё с царской винтовки-ооооочень длинный. А второй короче ощутимо. Но оба они именно с фиксацией на стволе,не складные на бок.
В общем понадобится какой-маякуй.

[Александр РБ]

Виталий написал тебе в личку, а то мы тут ушли от темы.

[mototol]

Александр,можно подробнее про стыковочный узел?

[Александр РБ]

Добрый вечер! Тут развитие событий, делалось не быстро. Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Все детали узла, в связи с отсутствием фрезеровщика, придуманы из стальной полосы, одной толщины, 4*20 мм. и 4*25 мм.
Фотки добавлю. Конструктив узла "взят" у "товарища Маузера". Все подгонялось по месту исходя из размеров самого ИЖа. Крепление деталей винтами 3 мм.

Вложения

Узел на Кобуре, сама скоба



В разобранном виде


В сборе



Узел в рукоятке, крепится к рукоятке центральным винтом, и двумя во внутренней фанерной вставке.



[Александр РБ]

Если что не ясно, пиши разъясню. Все просто, но требует "напилинга" и терпения!!!

[Александр РБ]

Сообщество С Новым Годом!!! Вот, решил "ИЖу" подарить "домик" на Новый Год!

.

Конечно, "надо сделать еще ремонт, подобрать интерьер", но стены, то уже есть!!!

[Александр РБ]

Всех с наступающими! Ищу "обои" для "квартирки", надо попасть в цвет, текстуру, ну и что бы практично было. Несколько "домиков уже сделал раньше. "Щас" ... найду!

[Александр РБ]

ВСЕ что демонстрируется - в рамках ЗАКОНА!

Вложения

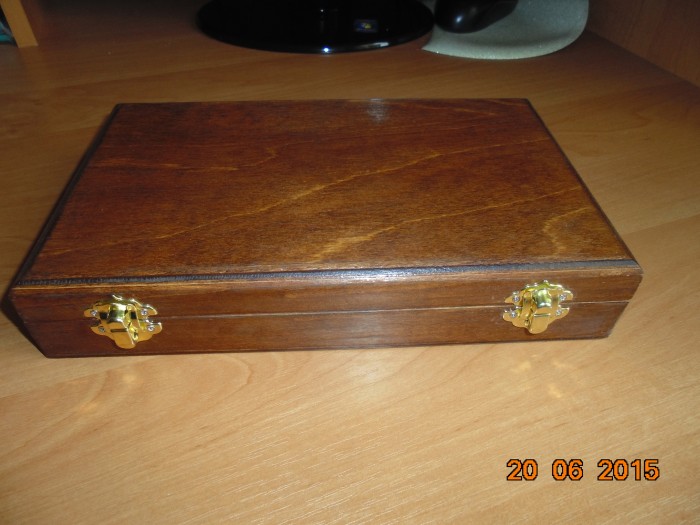

Дом

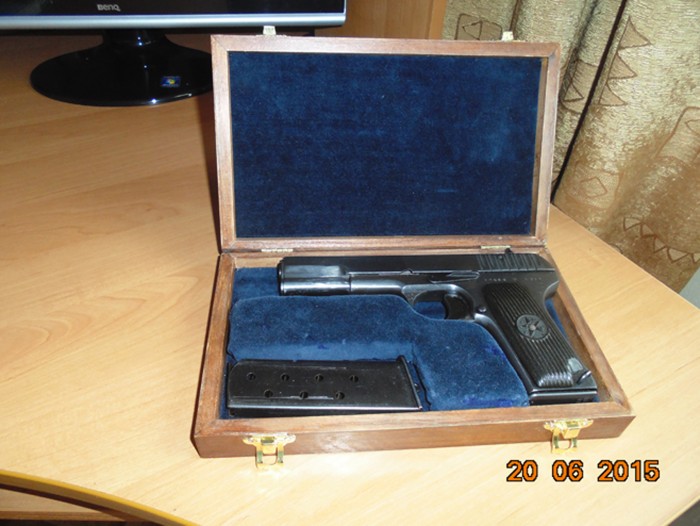

Сам хозяин
