самодельный лодочный мотор из бензопилы "STIHL-180"

[WOWALET]

неужели хватает зажима ведущей шестерни простой гайкой на 8

Да нормально. Ведь редуктор хоть и китайский, но они ведь далеко не дураки, подумали прежде чем так сделать!! Я, честно говоря, тоже сначала сомневался ( у меня такая же посадка), но... но покрутив пассатижами и поездив, убедился - нормально, не прокручивает. Так что ляпи!!! Отвечаю!!

[Юрий штиль]

неужели хватает зажима ведущей шестерни простой гайкой на 8, там же никаких шпонок или штивтов нет, просто затягиваю гайку и этого хватает чтоб выдержать мощность двигателя?
я так понимаю надо выбирать те мождели болгарок, у которых ведущая шестерня стоит на валу с помощью шпонки, Так???

Не видел ни одной болгарки, чтобы у нее не было шпонки на ведущей шестерне. Правда и китайских болгарок не было у меня в руках.

[423958025]

подскажите примерный диаметр и шаг винтов на бензапильный двигатель которые ставите
или фото с линейкой
или такие же как и в косилкомоторах по параметрам?

[t.alex69]

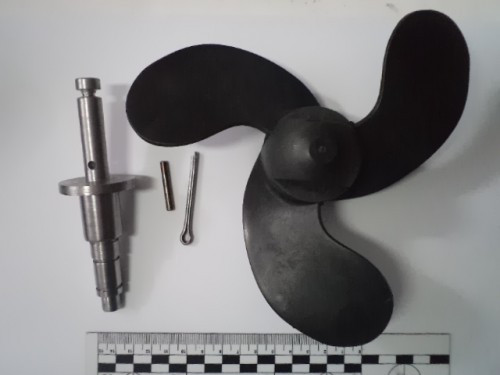

....на свой бензопилс ставил этот винт 7\6 солас ....было сообщенс тут на 16 странице - t.alex69 » 12 май 2013, 14:05

...вот такой.... по инету заказывал...

Вложения


[MVV]

Всем благодарен за тему, даже тем, кто не в тему реплики выкидывал.

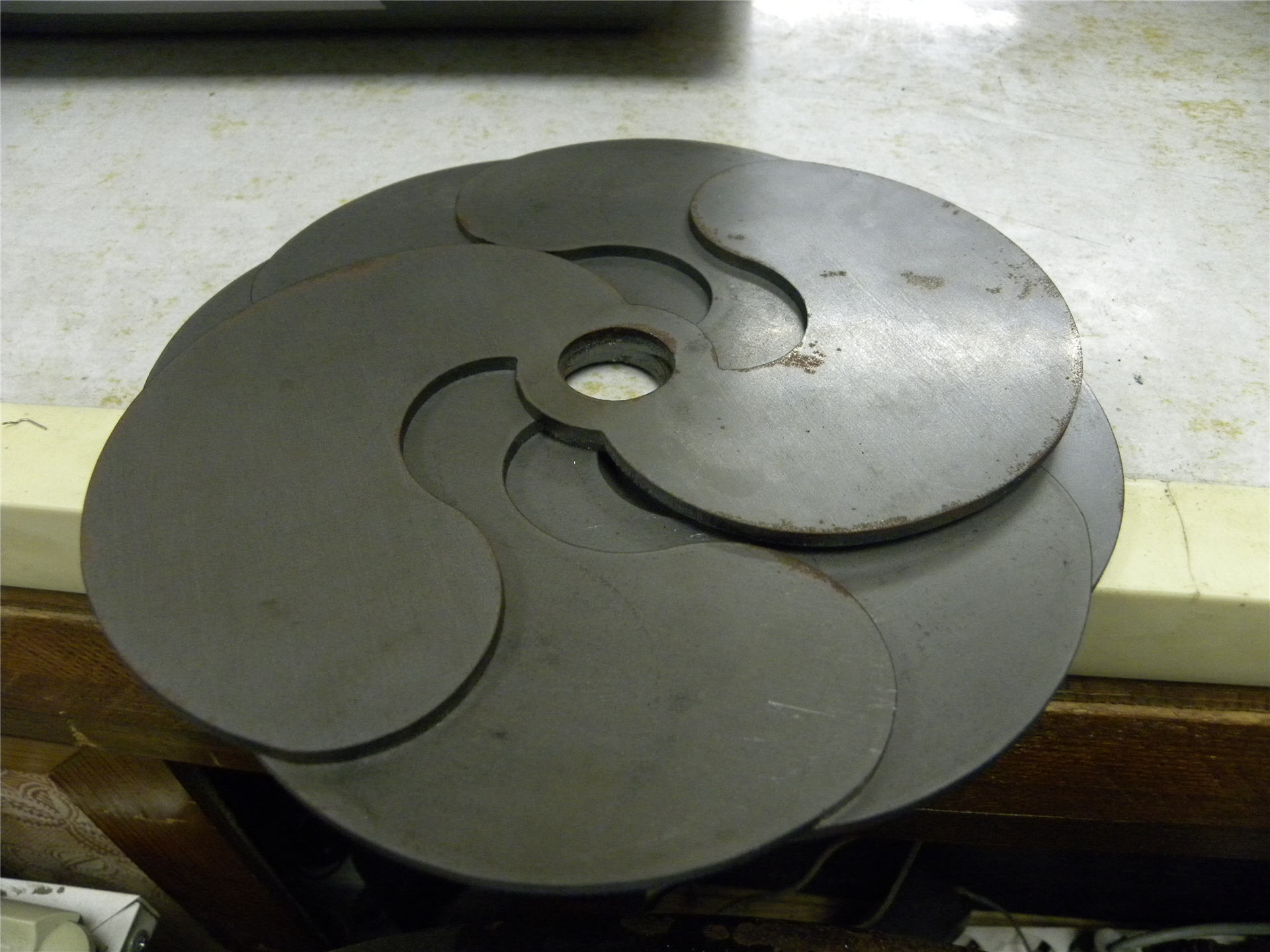

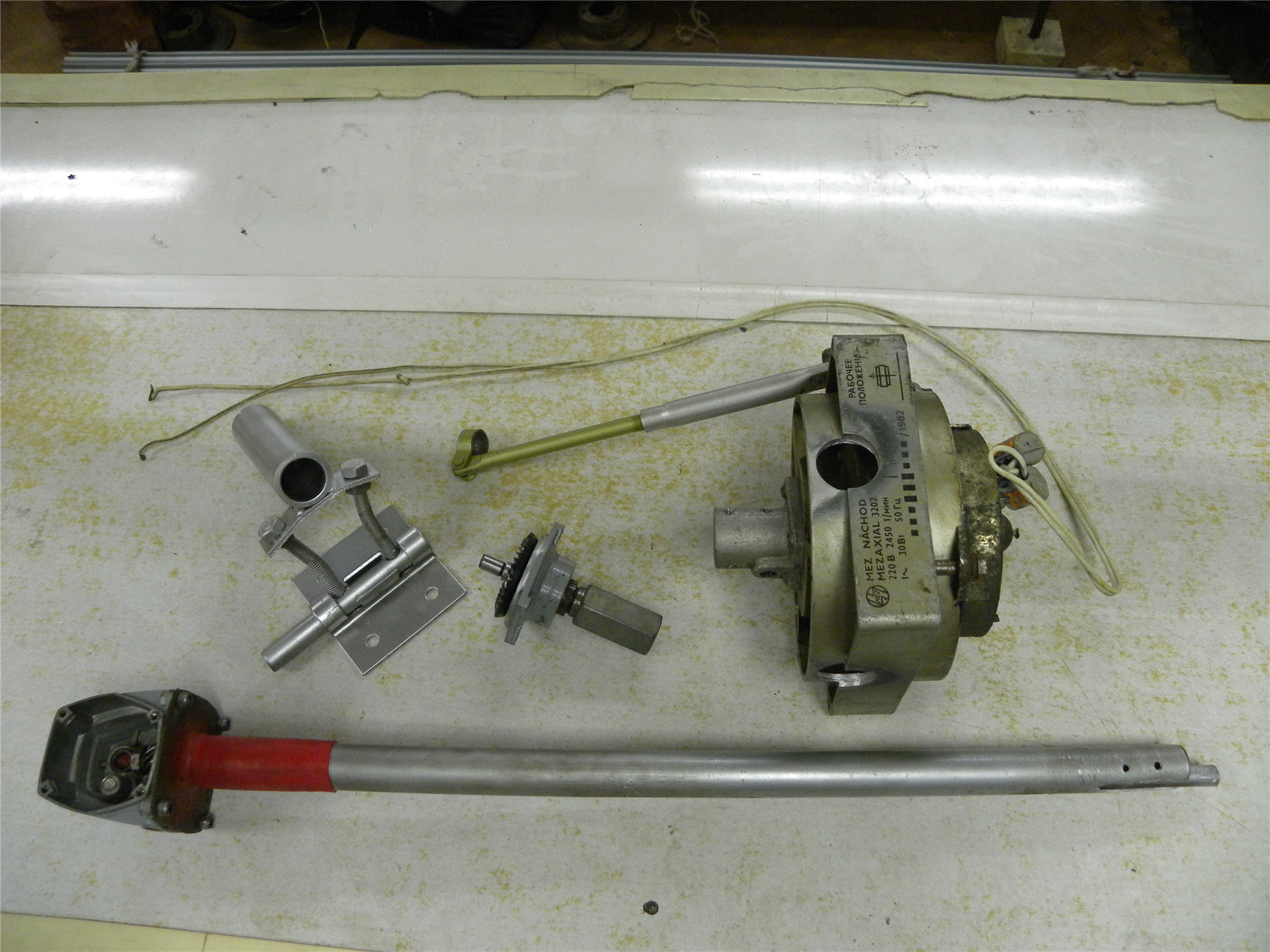

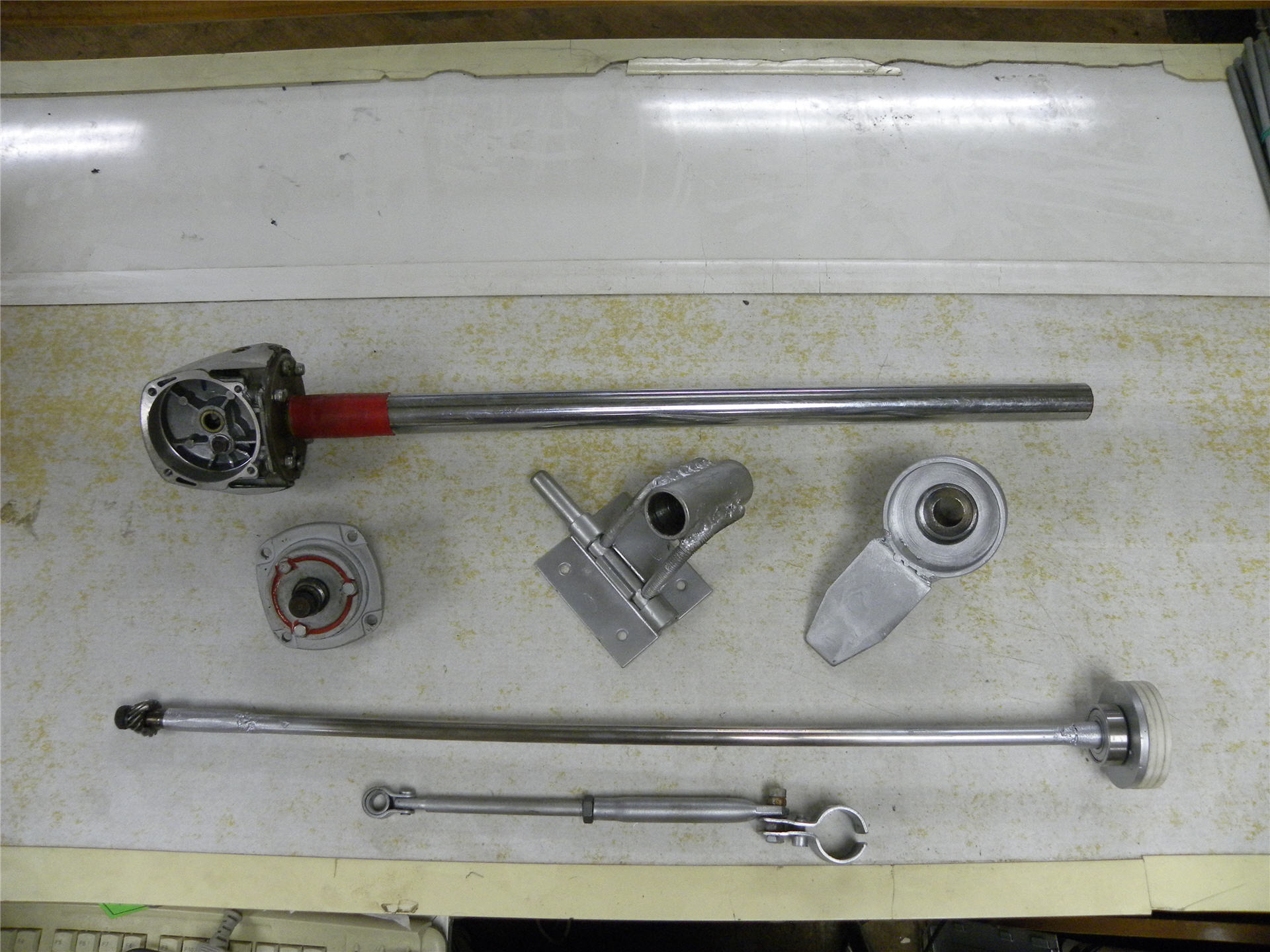

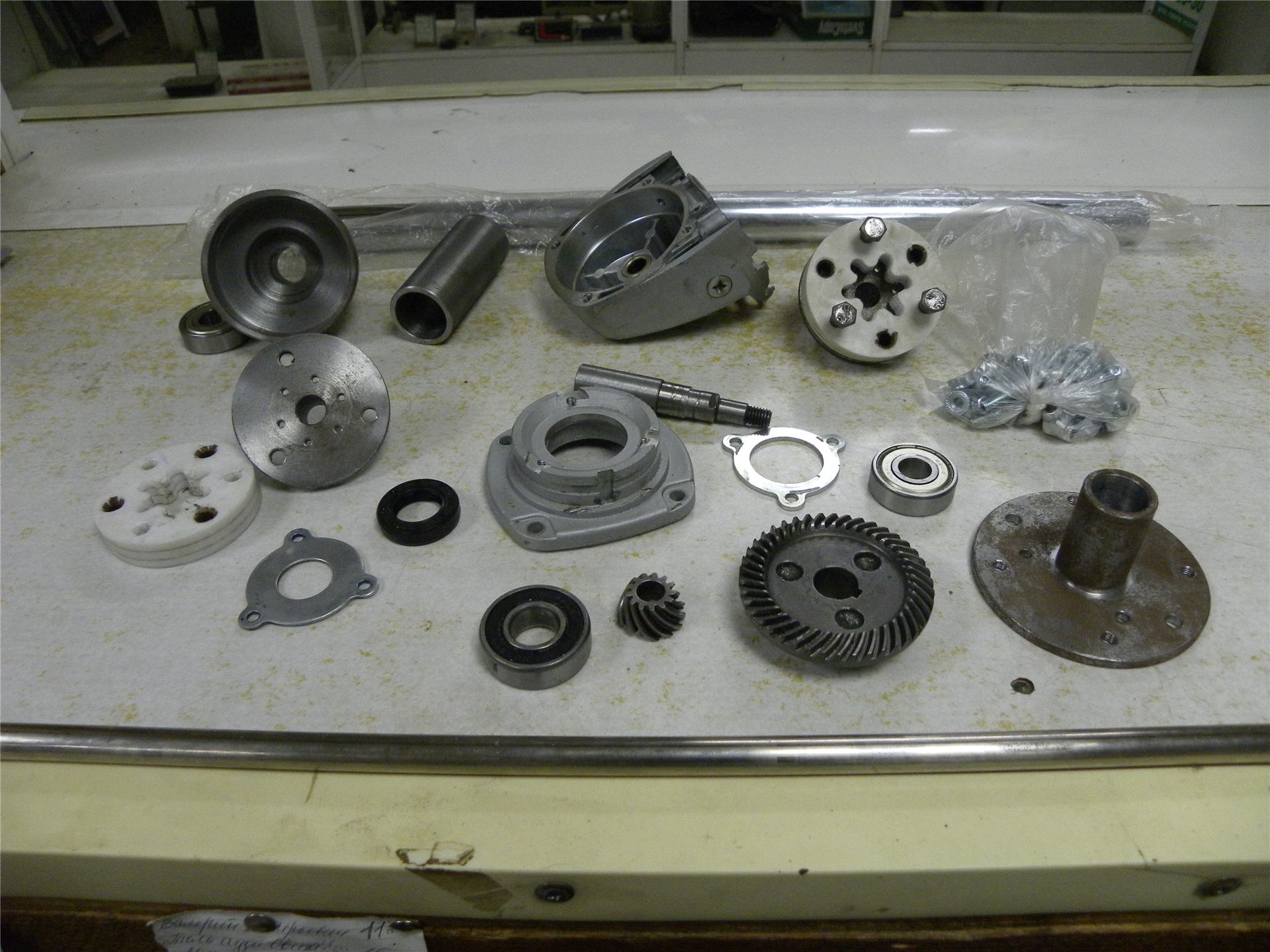

Итак - НАЧАЛО:

Вложения

[MVV]

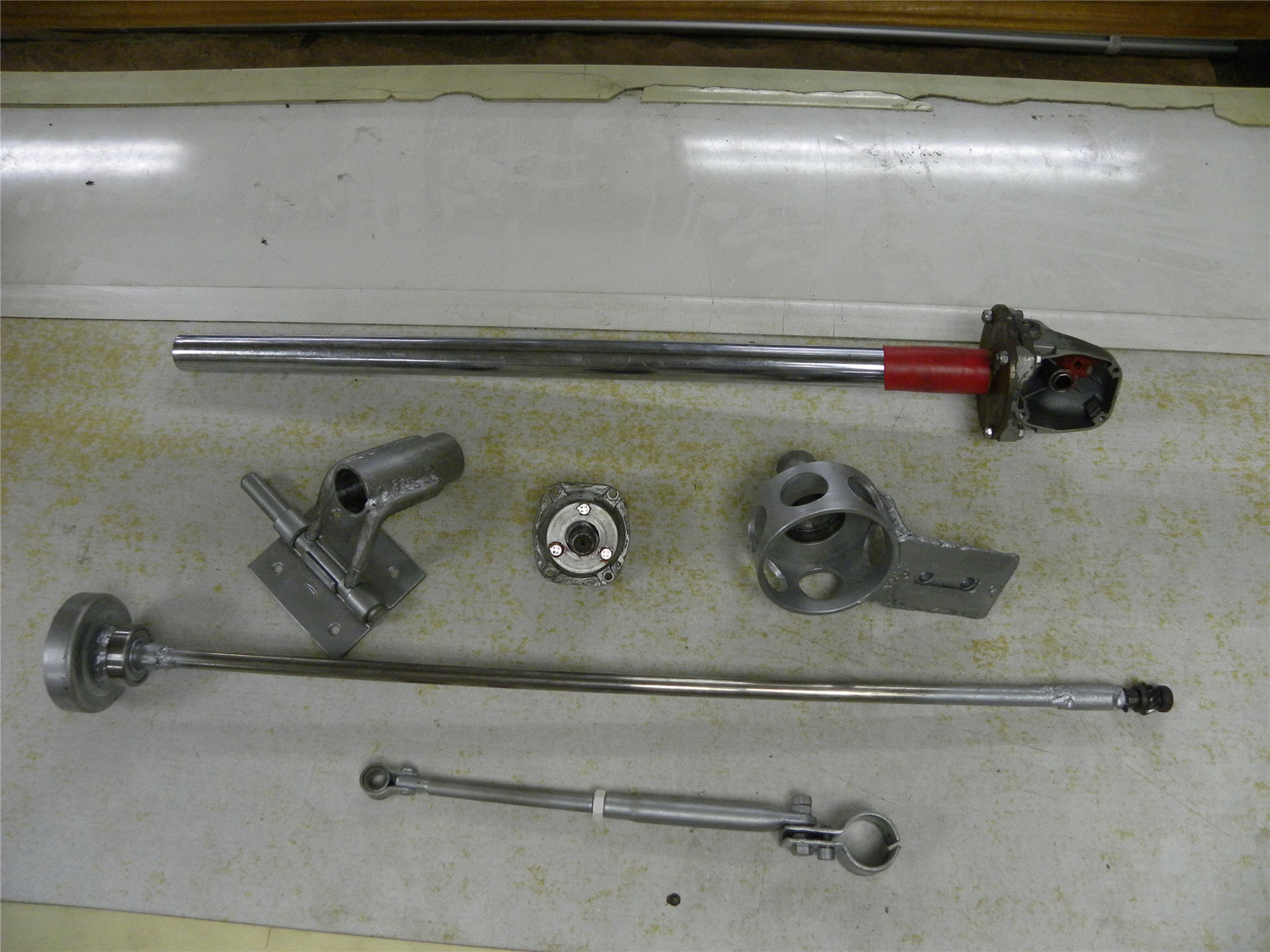

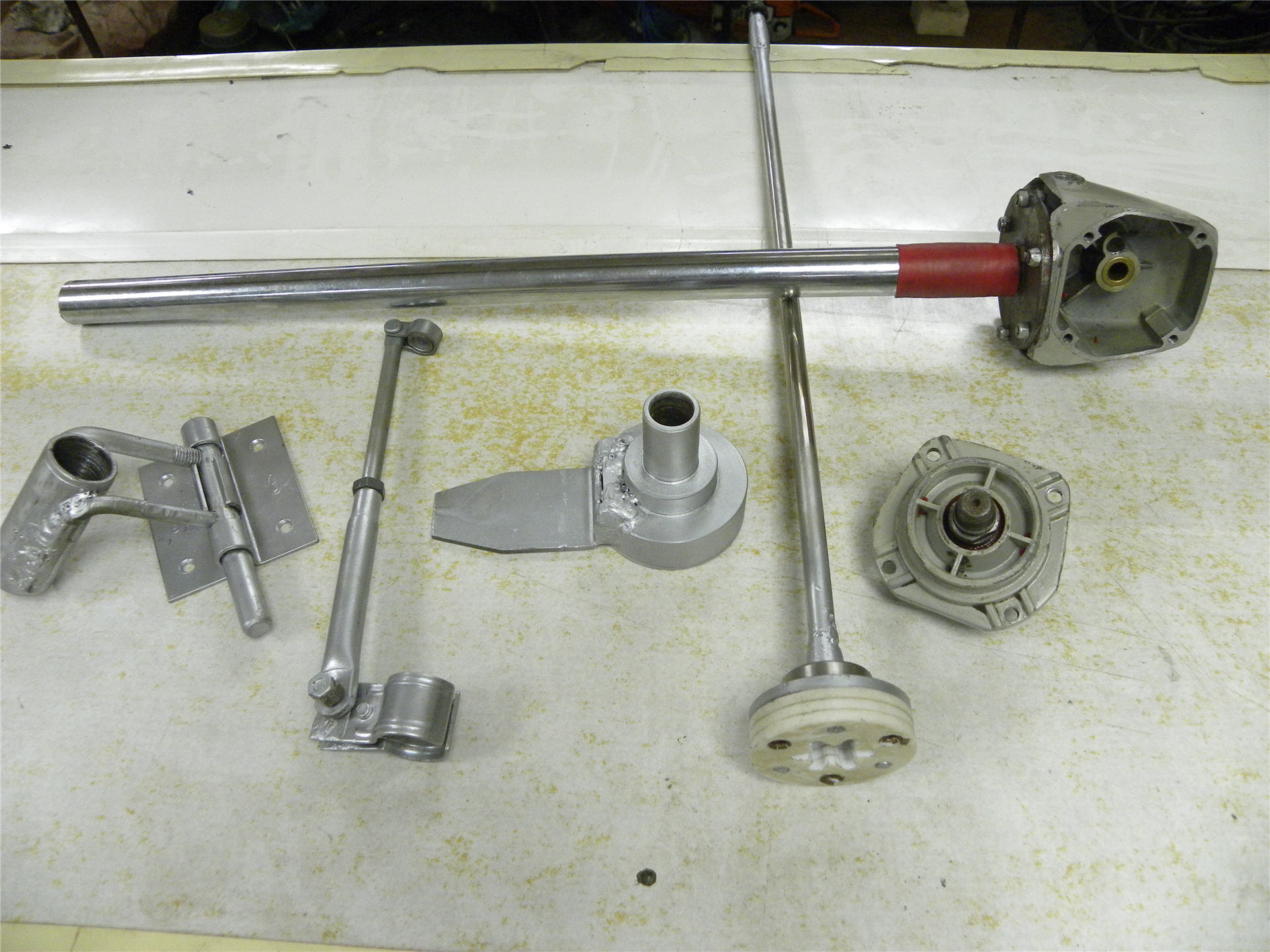

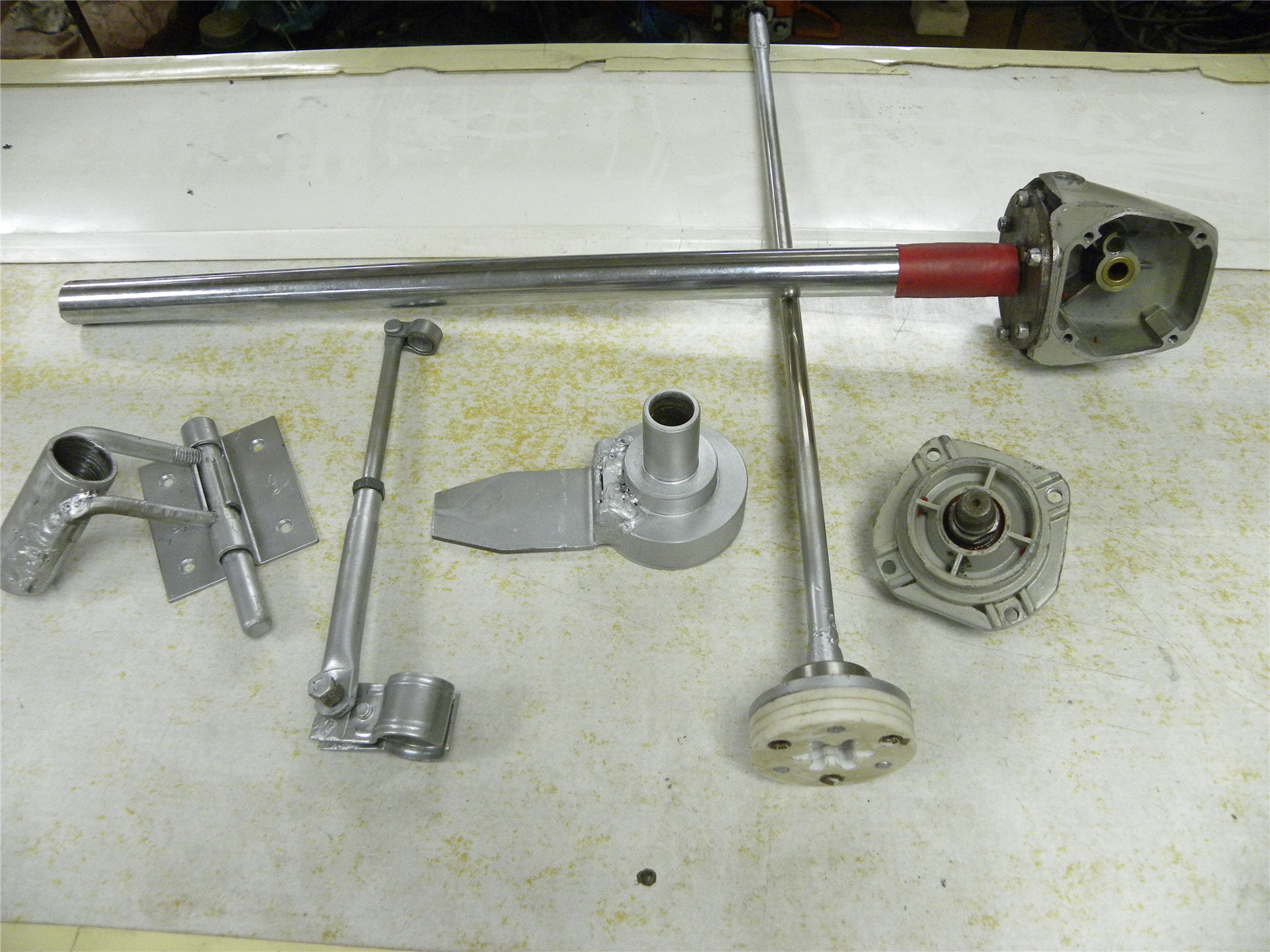

Продолжение:

Вложения

[scoryc]

это будет электромотор?

[MVV]

это будет электромотор?

А если присмотреться?

Скрытый текст:

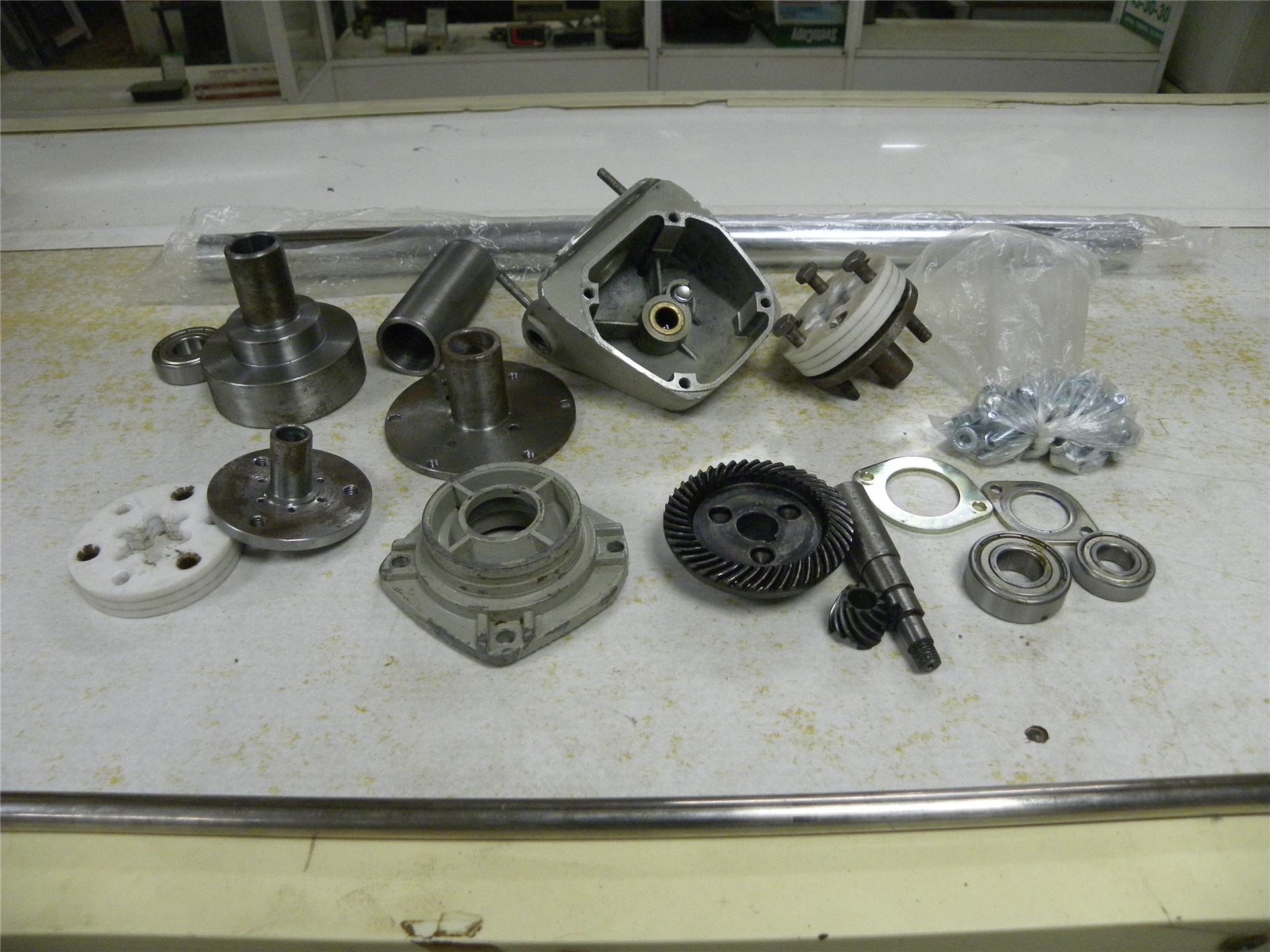

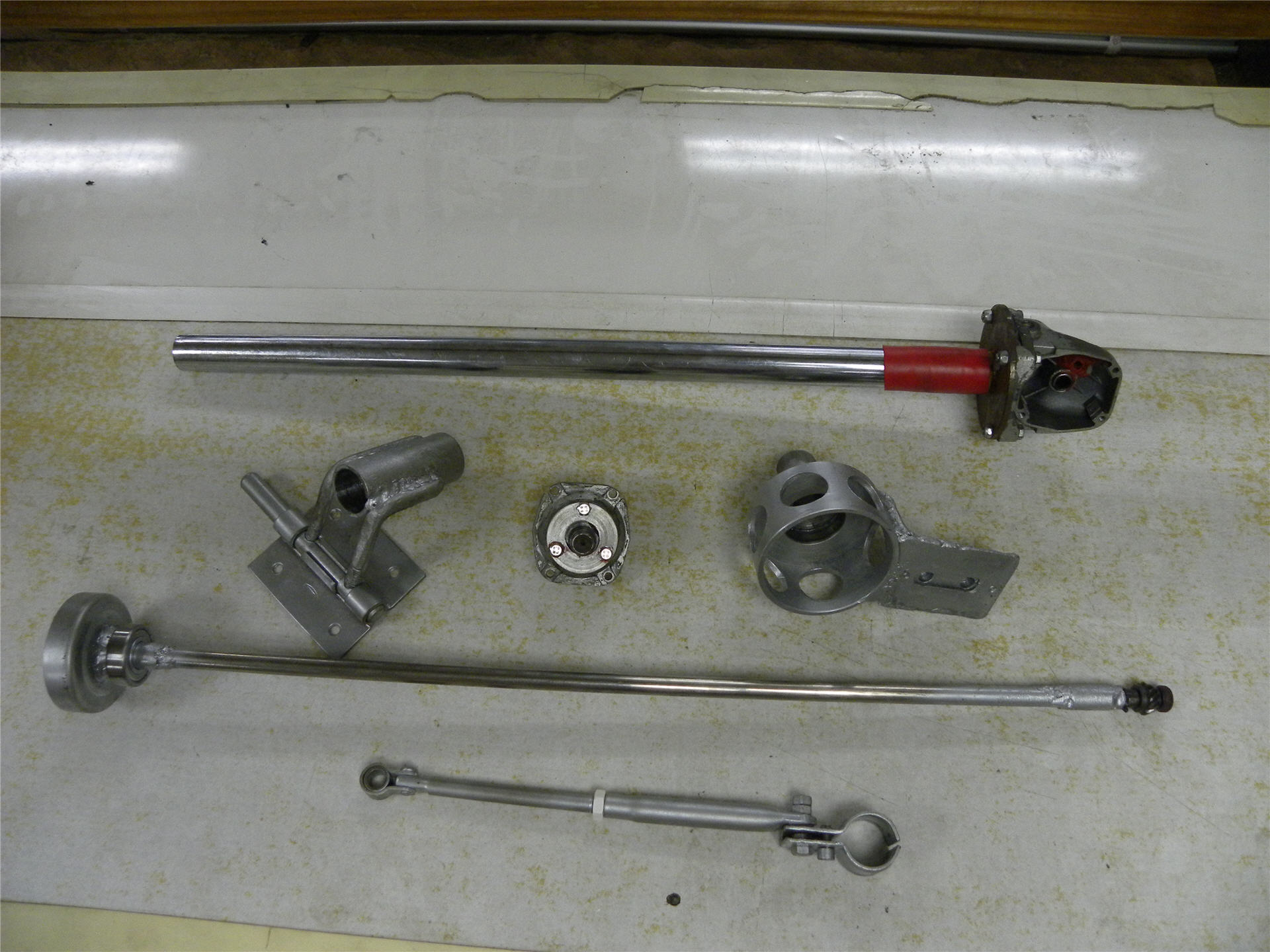

Только 1-ый, скрестил болгарку, фотоувеличитель, принтер и автоохладитель.
Остальные - пилы, потому и тут.

Вложения

[scoryc]

присматривался. думаю что можно и электро ставить и пилу?

[MVV]

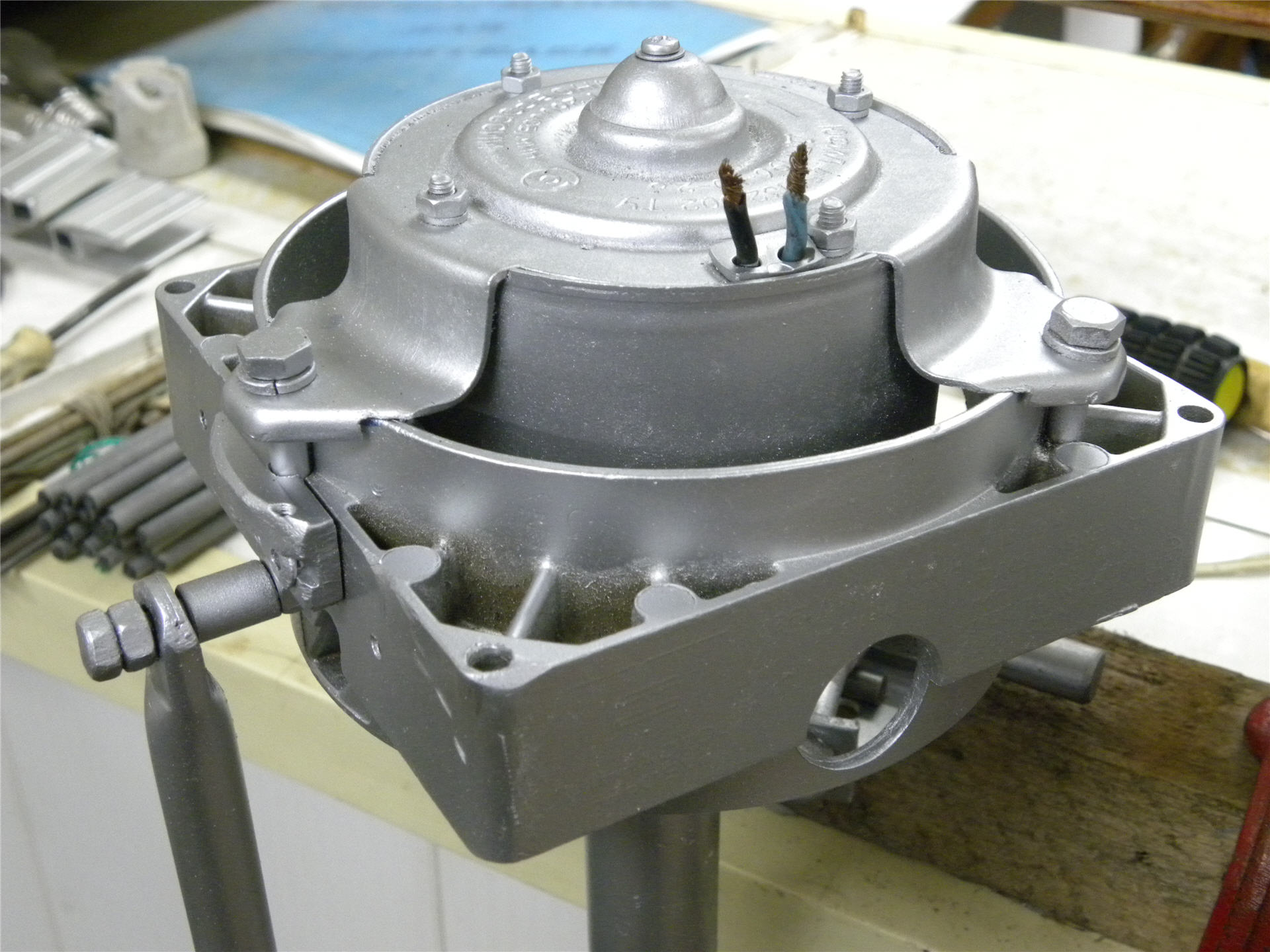

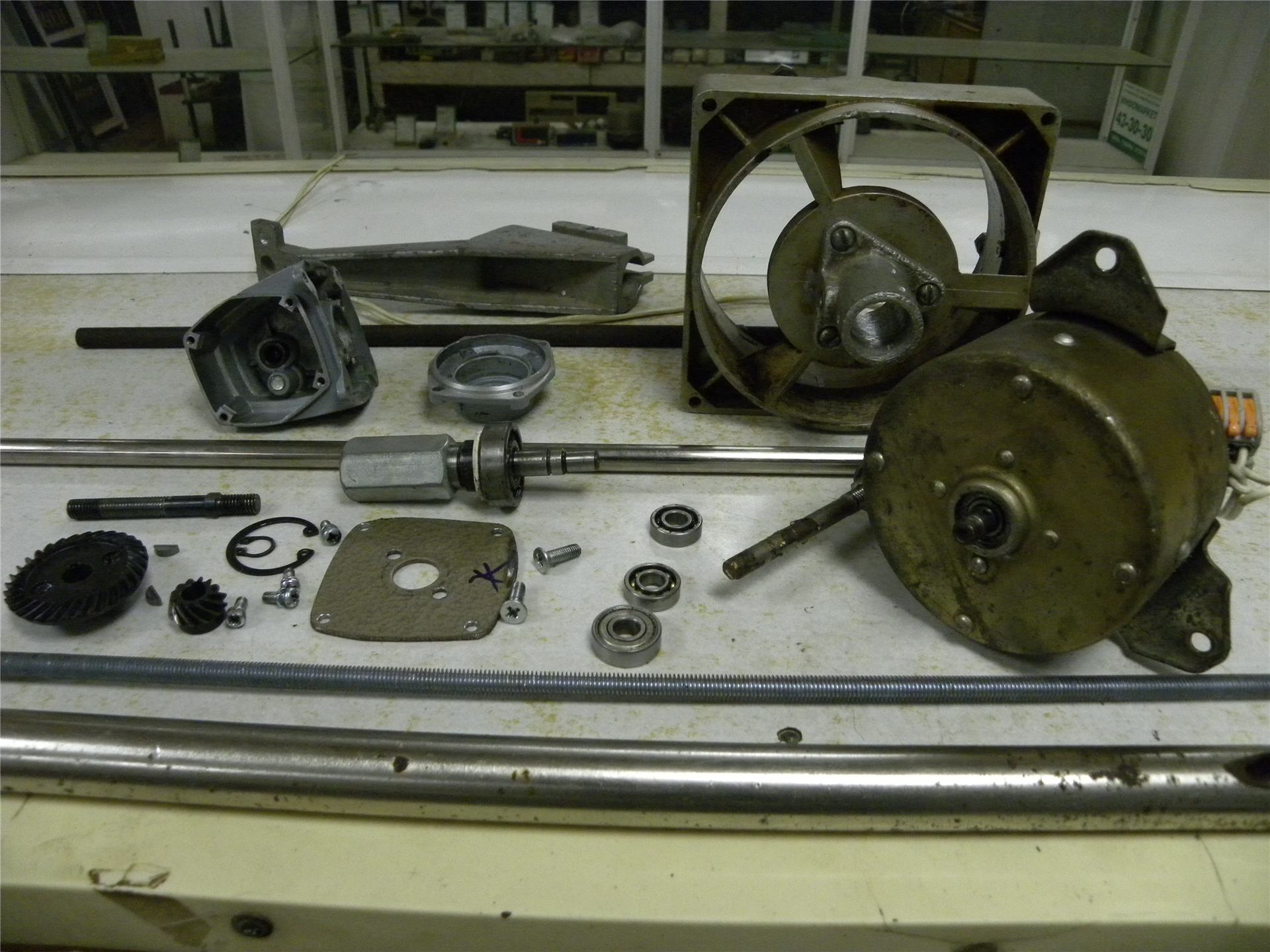

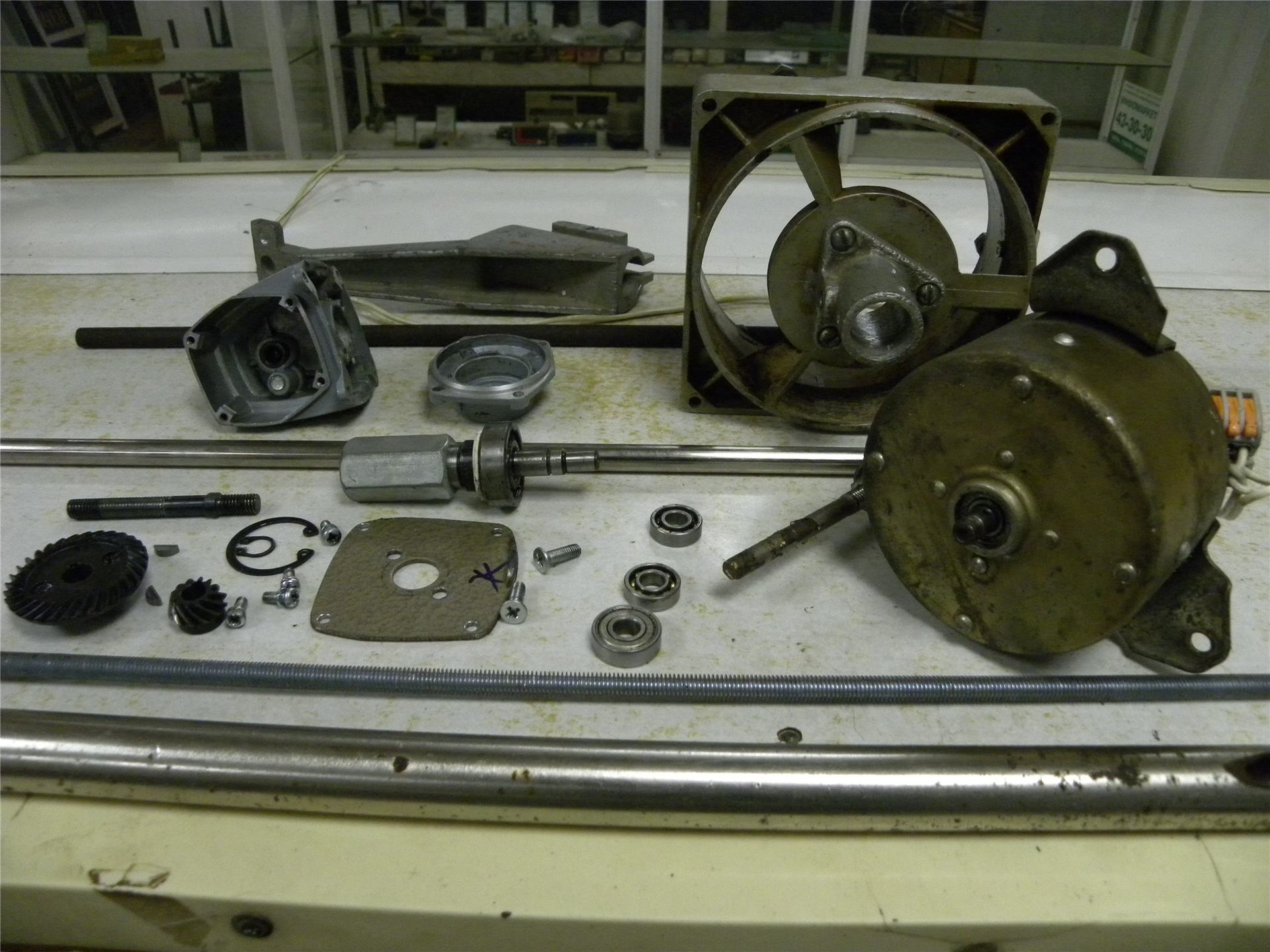

Нет, электро сделан тупо электро, но зато с 3!!! винтами.
Только ради прикола - валялся вентилятор лет 7 наверно неприкаянный...
Остальные - под конкретные пилы, 2 практически одинаковые - Stihl.
А вот 3-я Jonsered - английская система мер, все в дюймах - только М8 на шпильках метрические, даже гайки не на 13 и не на 14.
Тут была бы та же морока, как у t.alex69, но я сделал через *опу - получилось проще и надежнее.

[t.alex69]

...давай не жмись... показывай всЁ!!!!!!!

[MVV]

показывай всЁ!

Электро - да тупо на коленке, даже вал не балансировал.
2 Stihl - аналогично Юрий штиль.
Размеры с фото снять - как 2 байта отослать.

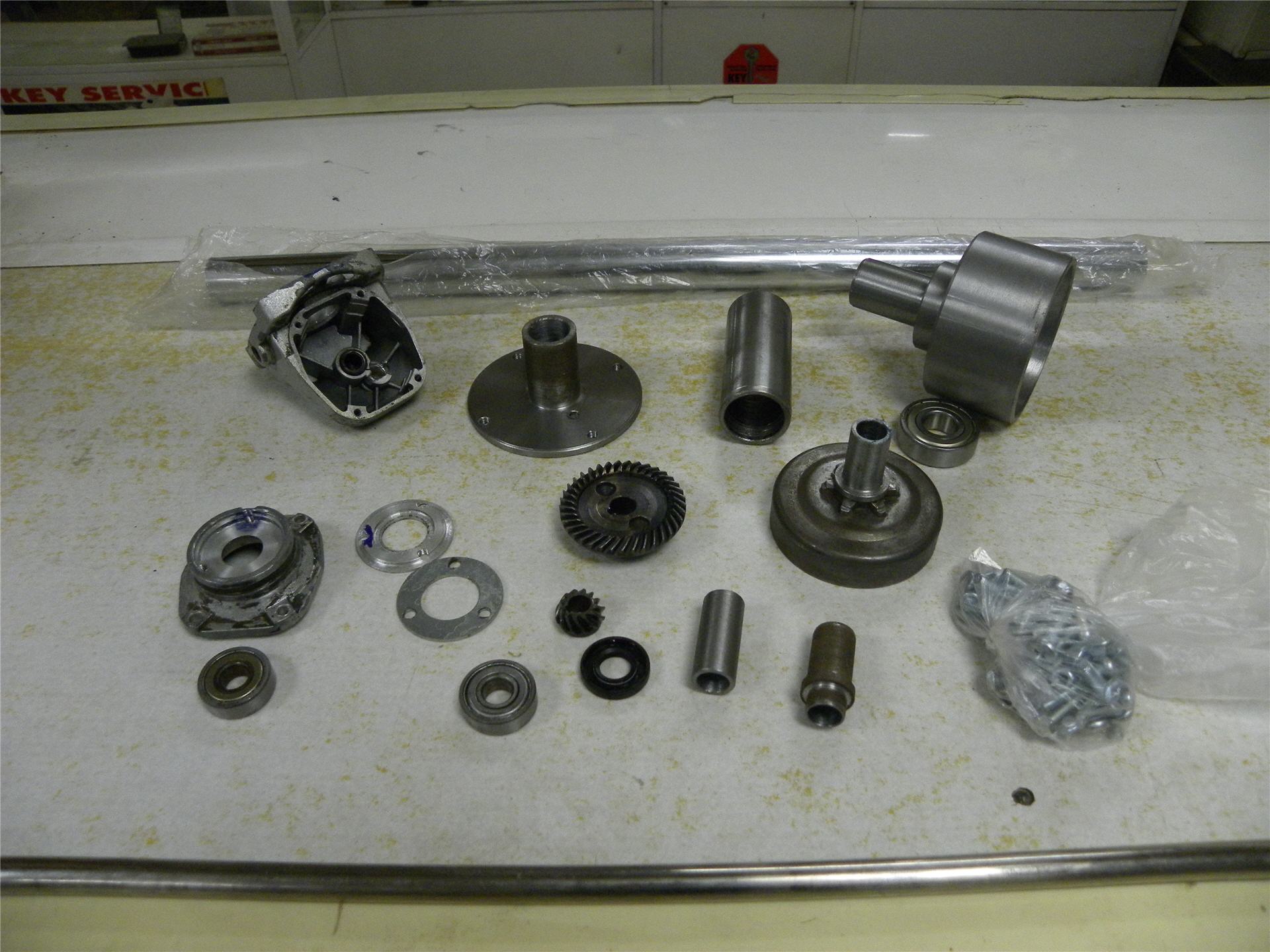

Jonsered - снимается с пилы сцепление и звезда, сцепление на место - ВСЁ!!!
Сцеплению по барабану с какой стороны у него звезда с чашкой - главное отцентрировать.

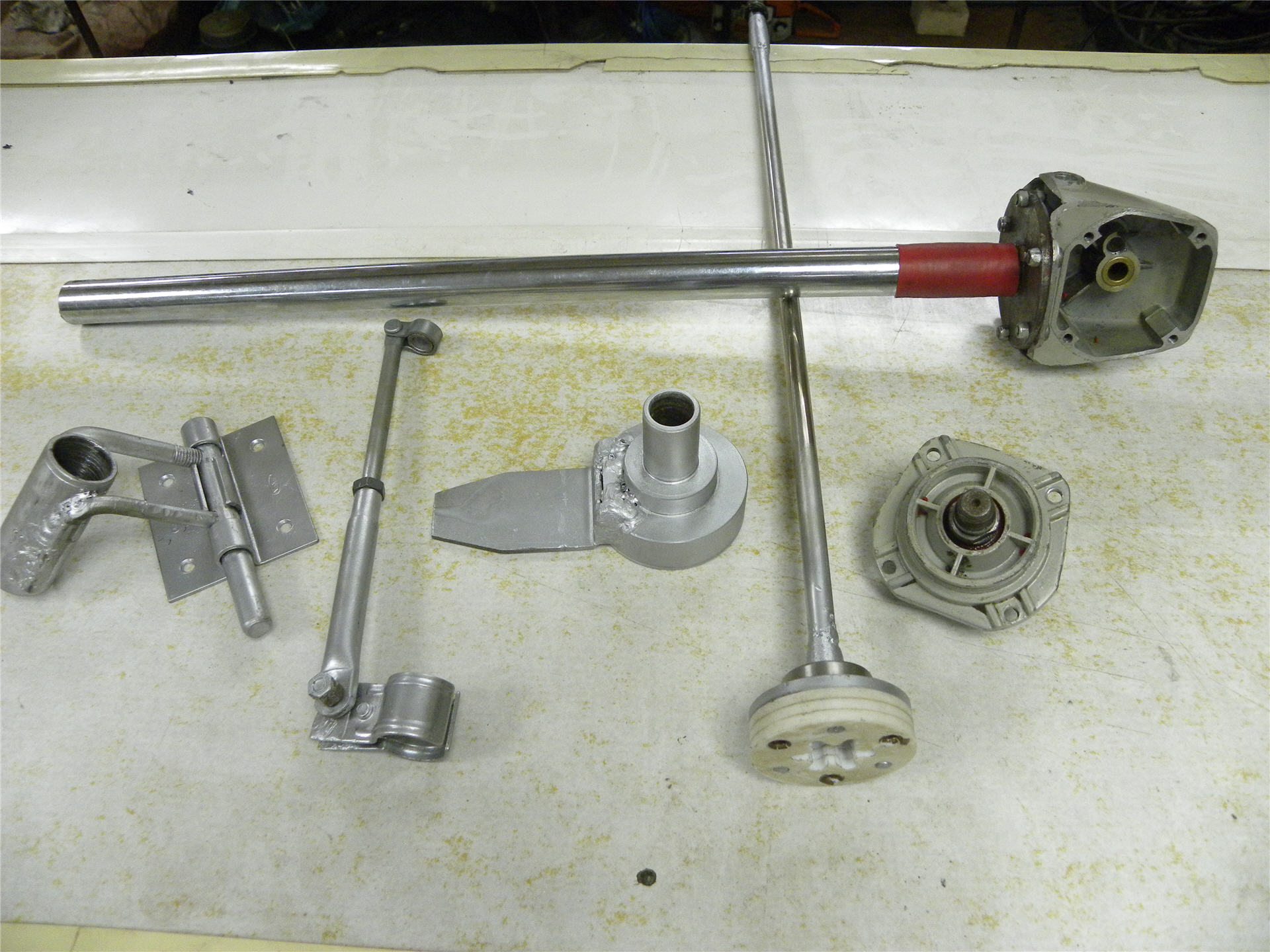

Остальное вроде все видно на фото:

Вложения

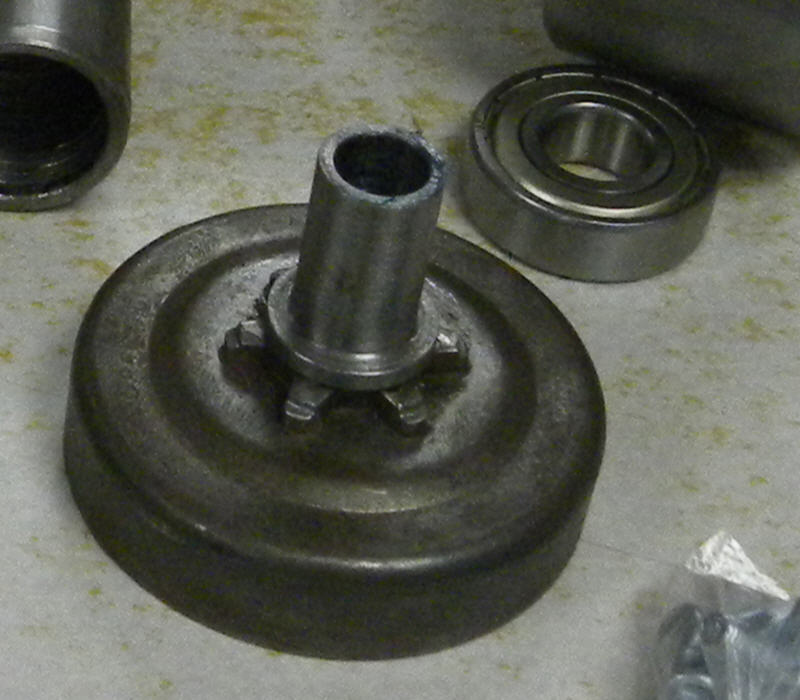

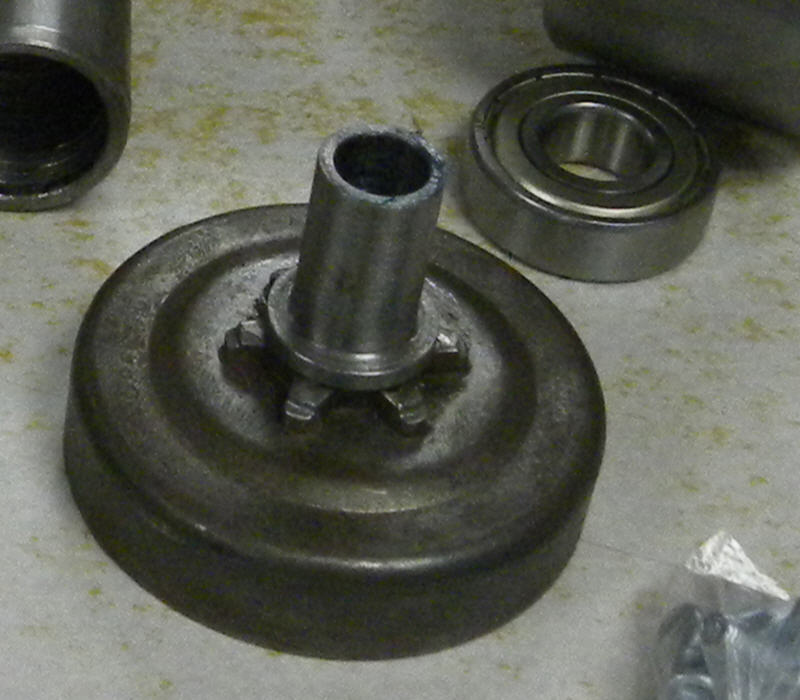

Убитая звезда с насаженной втулкой

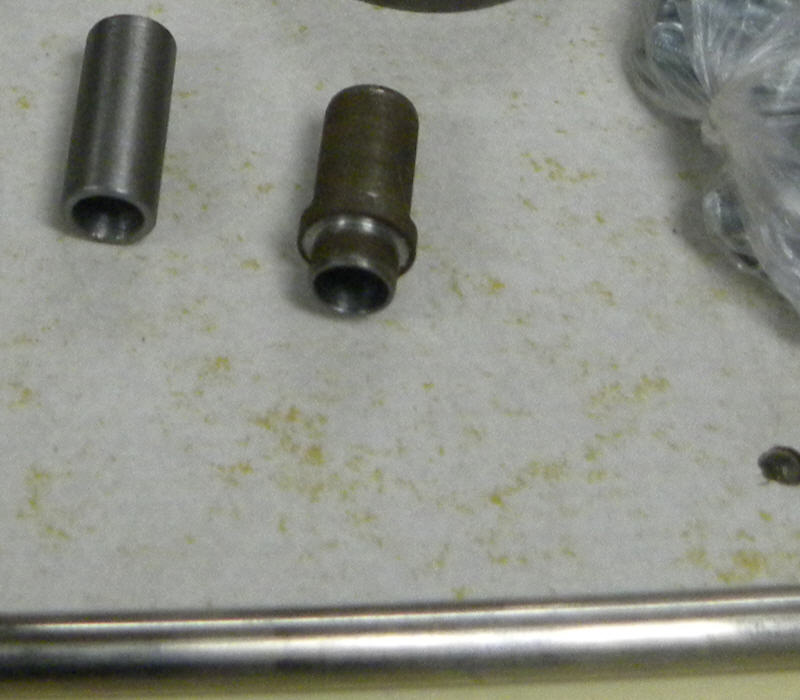

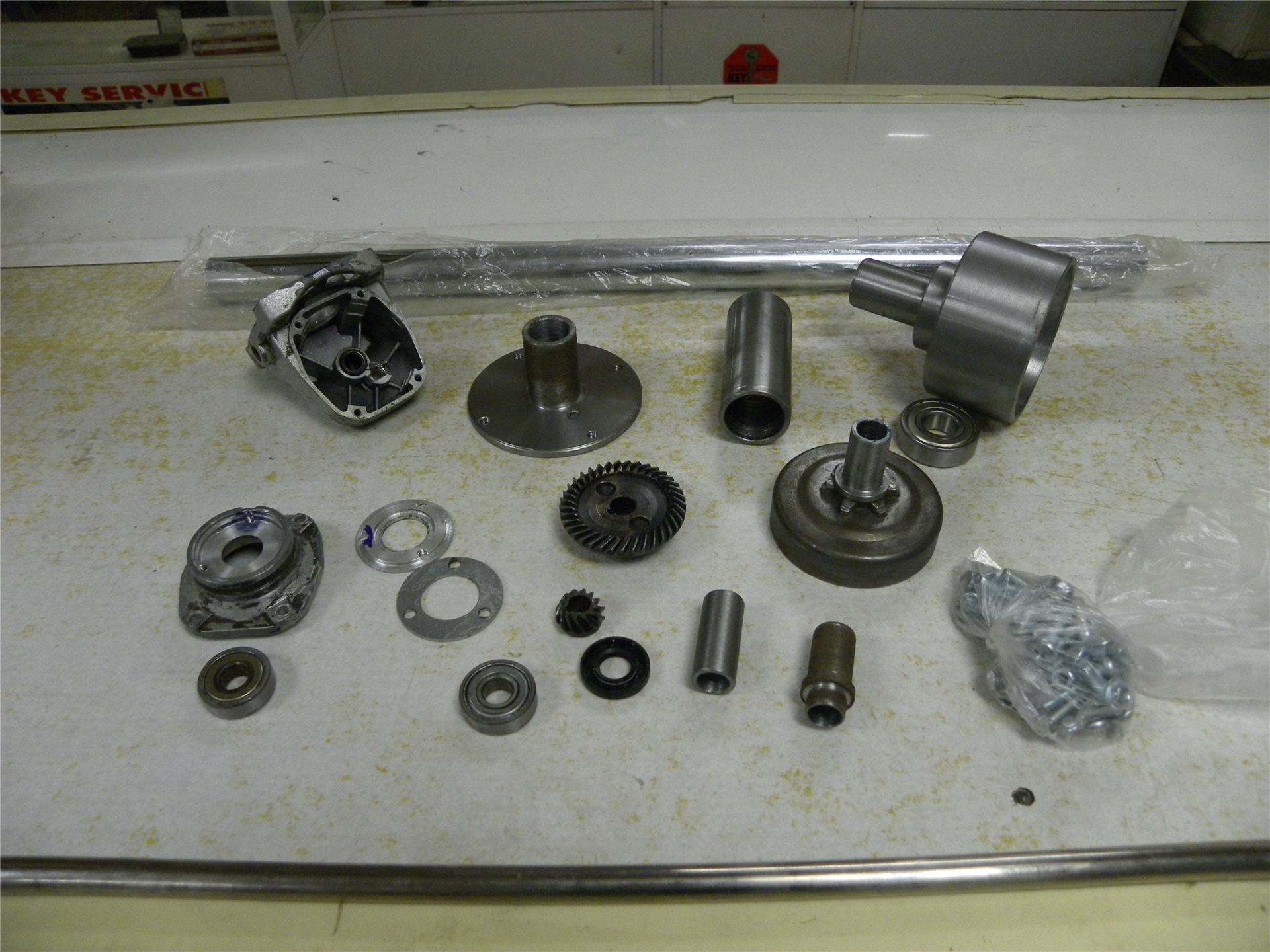

Втулки на вал и сам вал от принтера Ёпосн

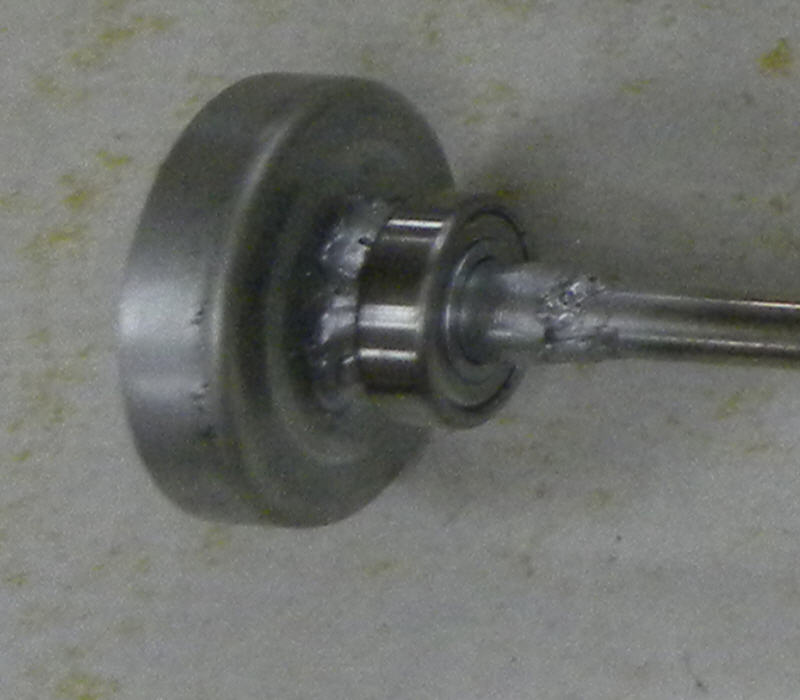

Сварено - звезда/втулка/вал и посажен подшипник 202

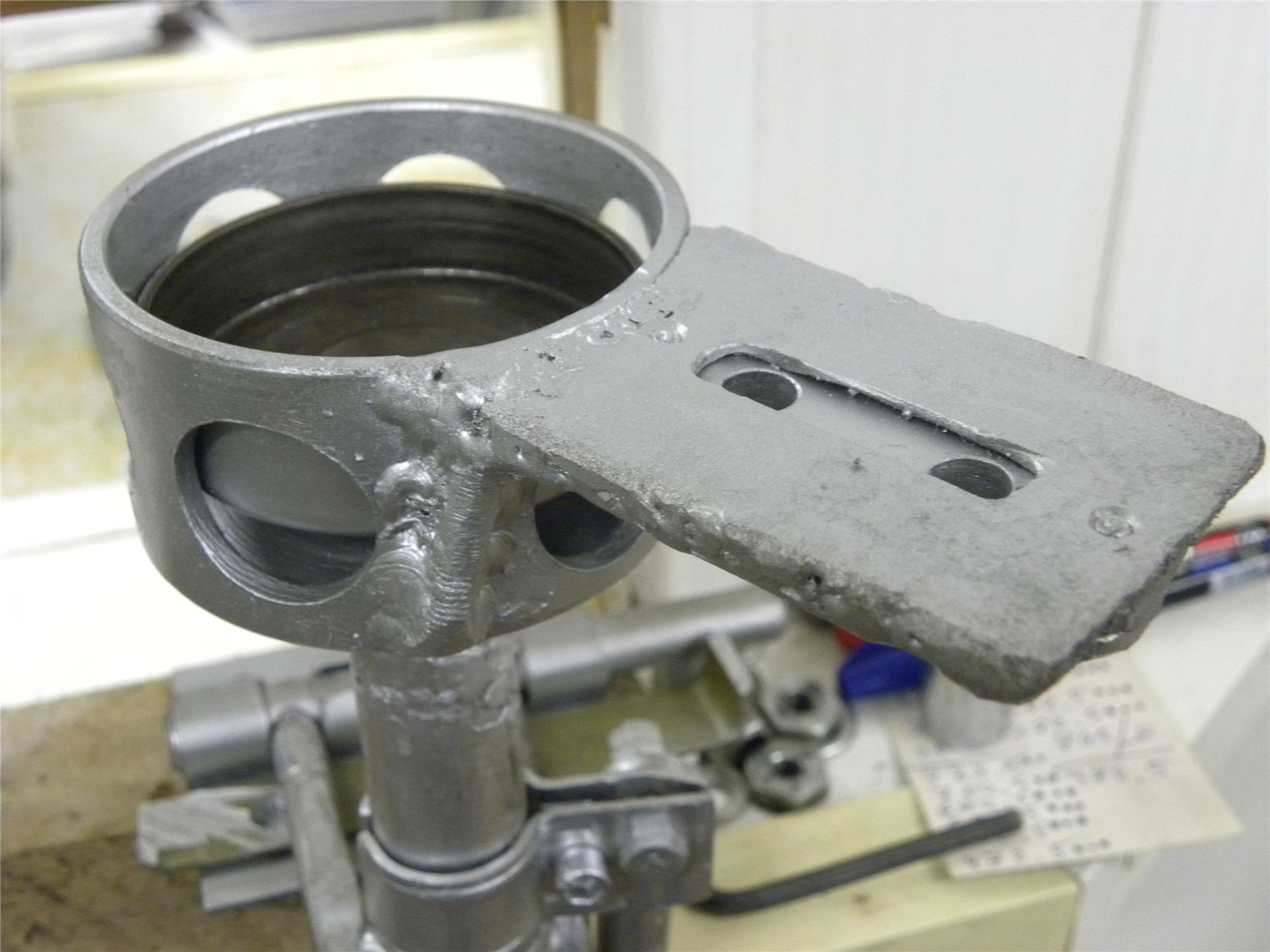

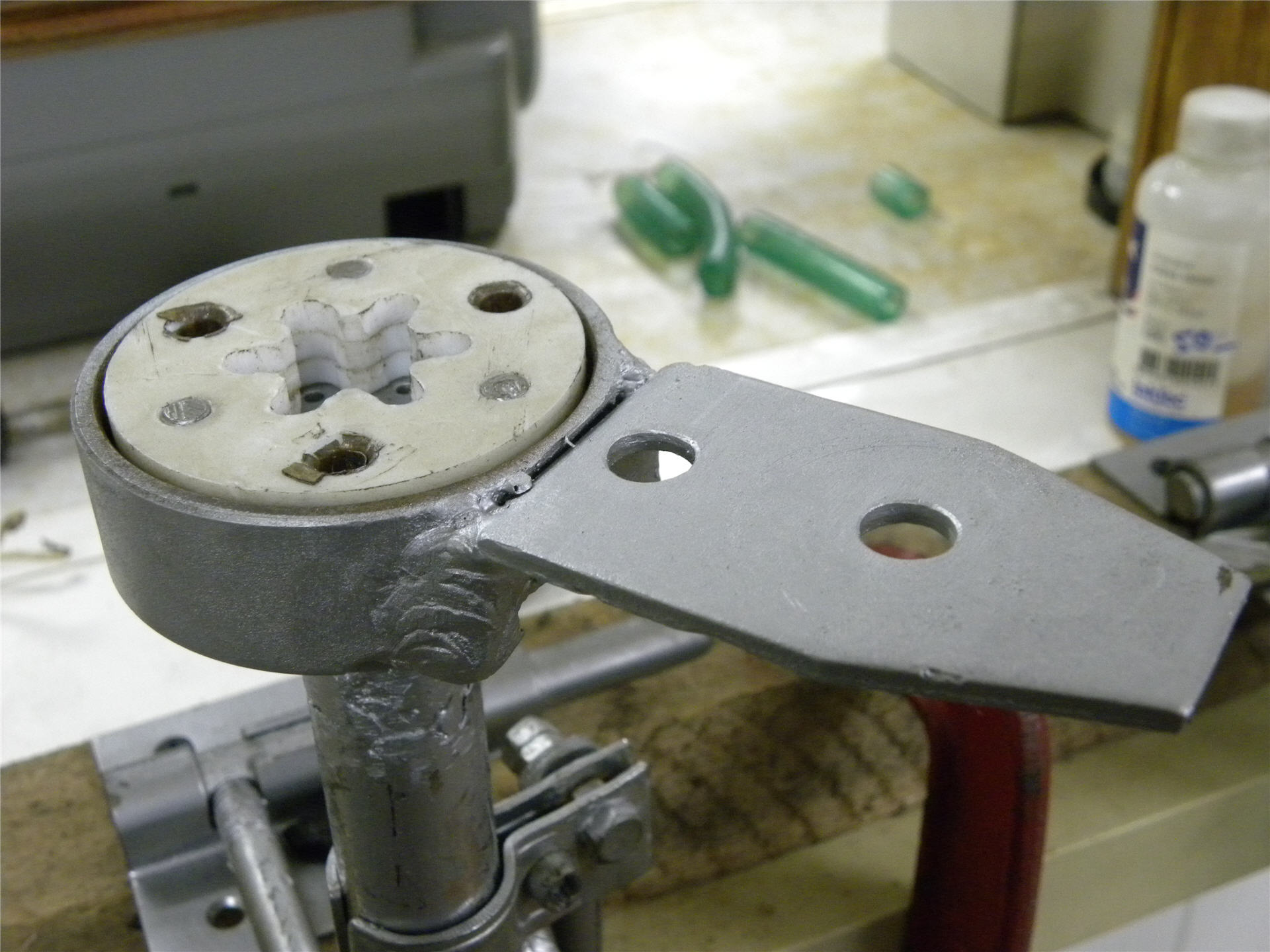

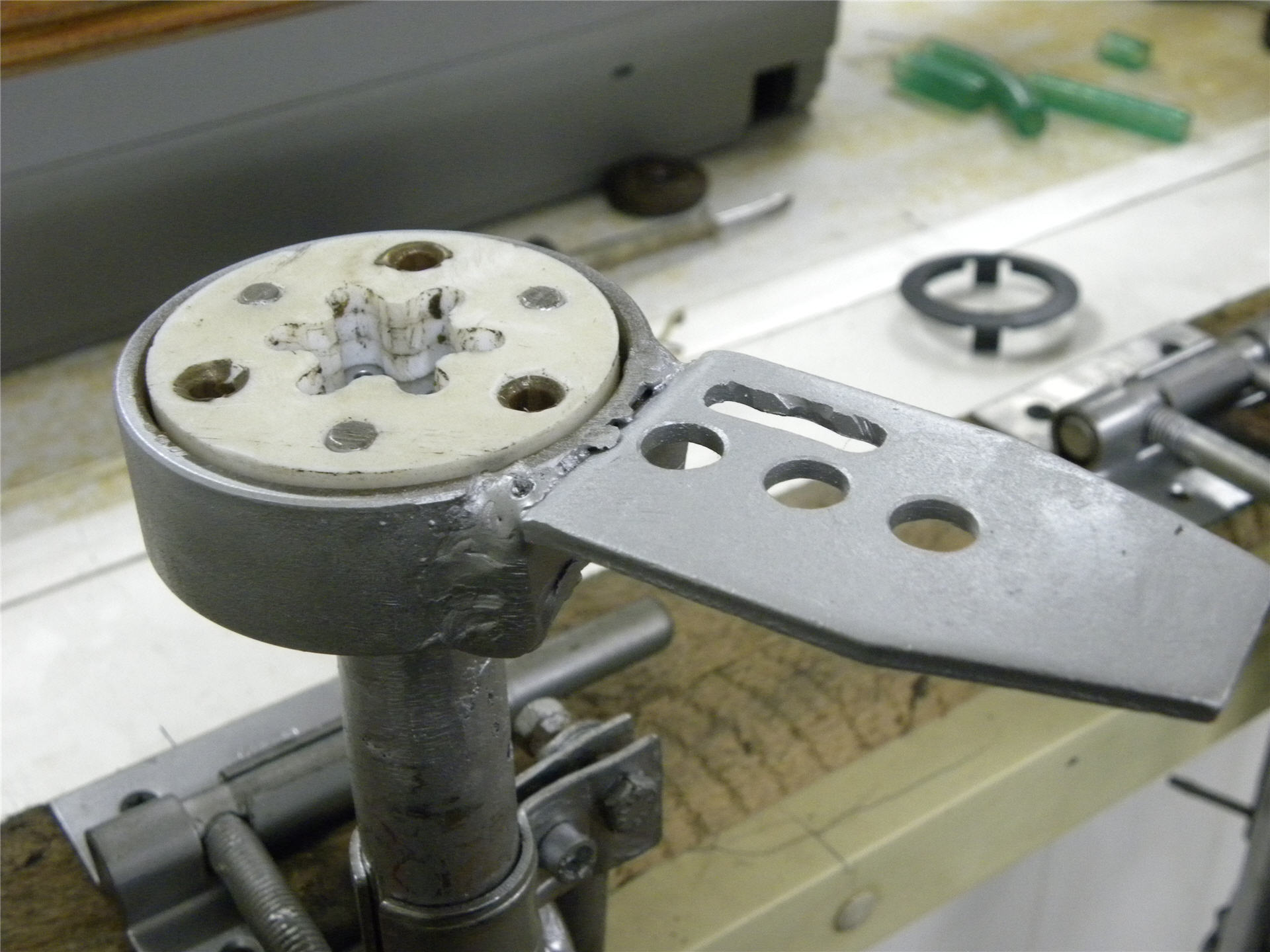

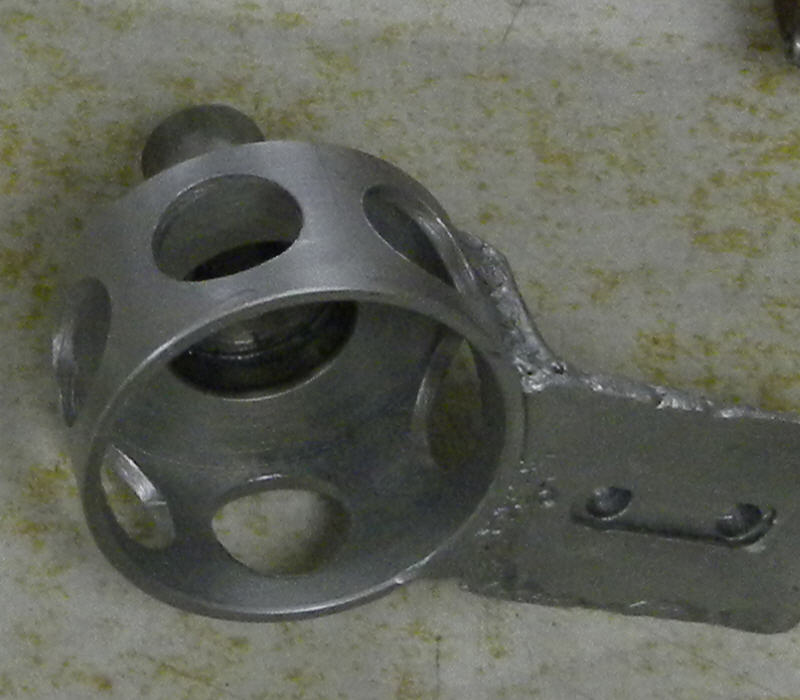

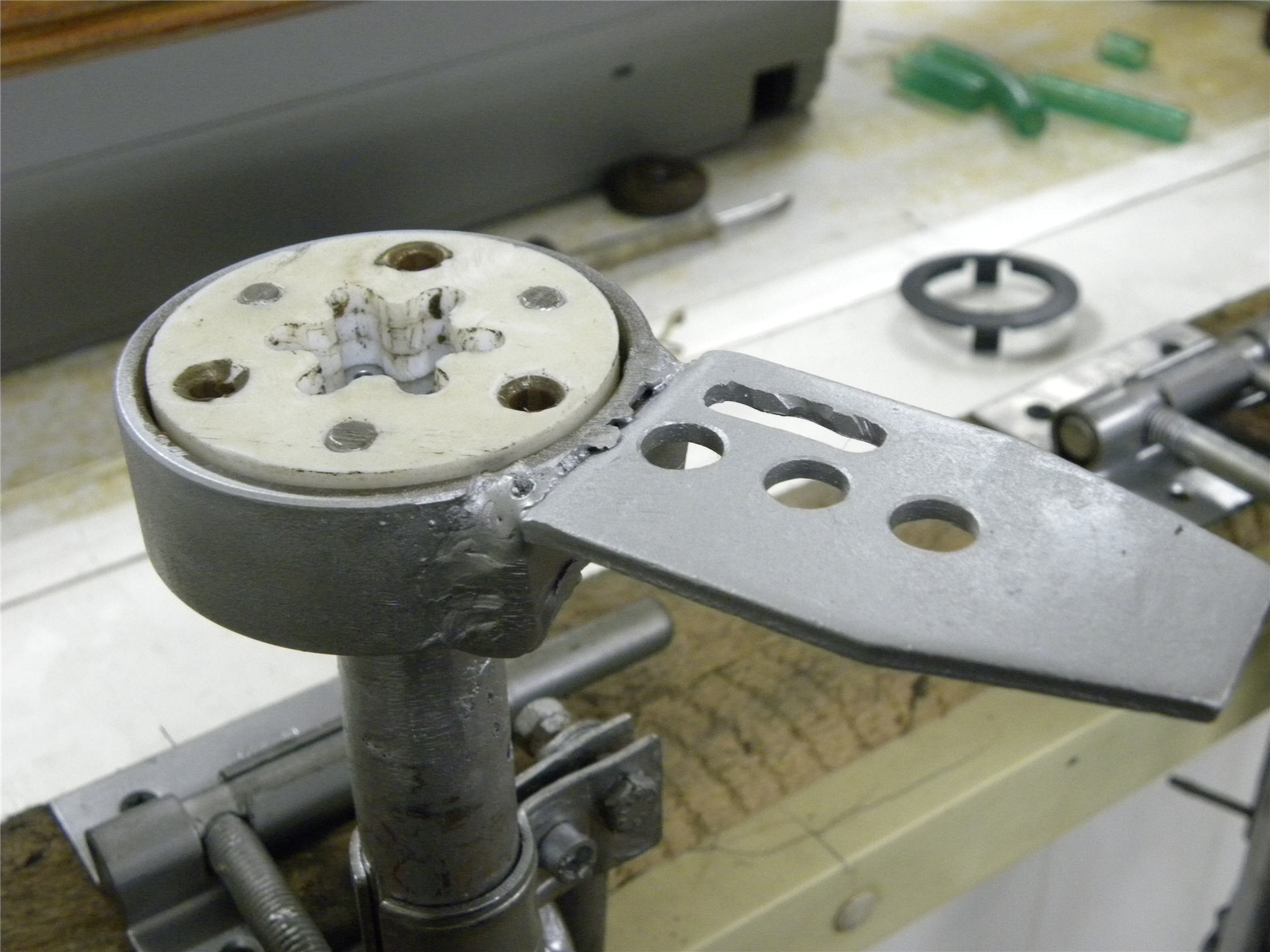

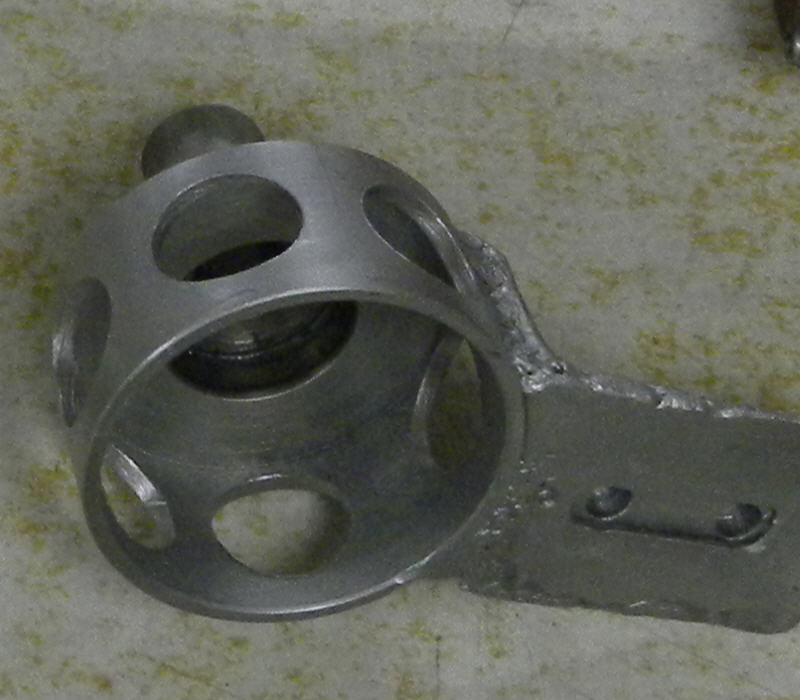

Отцентрованная по дыркам обоима крепления к пиле

[t.alex69]

... нормуль ....а как едет?..... кино есть?

[MVV]

Все поедет после 23.
Кино будет после 3.
Сейчас идет подготовка всего и вся - лодки/шмотки, пилы/вилы, пайолы/полы, транцы/засранцы ....

Вложения

[scoryc]

жду результатов по поводу работы пар в редукторах-у пилы то вращение не в ту сторону, и пара работает как бы неправильно. у меня одну пару слизало-но может сырая попалась.поставил другую-пока зазор в зацеплении не увеличился
