самодельный лодочный мотор из бензопилы "STIHL-180"

[саня1980]

.счетаю что все абсолютно должно быть герметично

Я заделывал холодной сваркой все держало, там ведь не надо абсолюдной герметичности

...держит хол сварка хорошо...

Тогда откуда появилась суспензия в твоём редукторе?

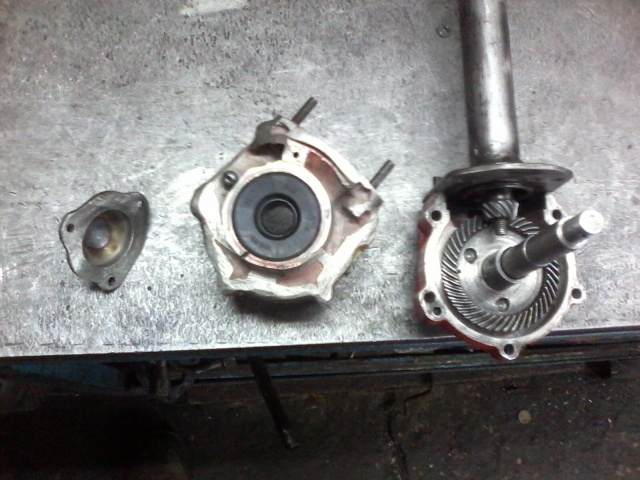

Редуктор полностью герметичен, несмотря на то, что все отверстия для вентиляции НИЧЕМ вообще не закрыты. Герметизация обеспечивается ничтожным количеством силиконового автогерметика вокругвыступа верхней крышки и ответной части корпуса. Герметик не выходит даже за границу красного колечка на верхней фото. Именно этот зазор и следует уплотнять, всё остальное, видимость герметизации. Наибольшее внимание, это манжеты на вертикальном и горизонтальном валу.

Это вертикалка.

Это в кучу, ну а про горизонтальный, уже и клаву мучать надоело, всё есть в теме.

НО ТЕМА ОПЯТЬ НЕ ТА!!!

а размеры редуктора можете дать что бы токарь мог выточить

[WOWALET]

а размеры редуктора можете дать

Андрей к сожалению уже ничего дать не может....

[Nickaa]

Думаю не трудно взять свой редуктор и померять. Они (редукторы) все разные. А если у Вас его пока нет, то не торопитесь заказывать переходник.

[Юрий штиль]

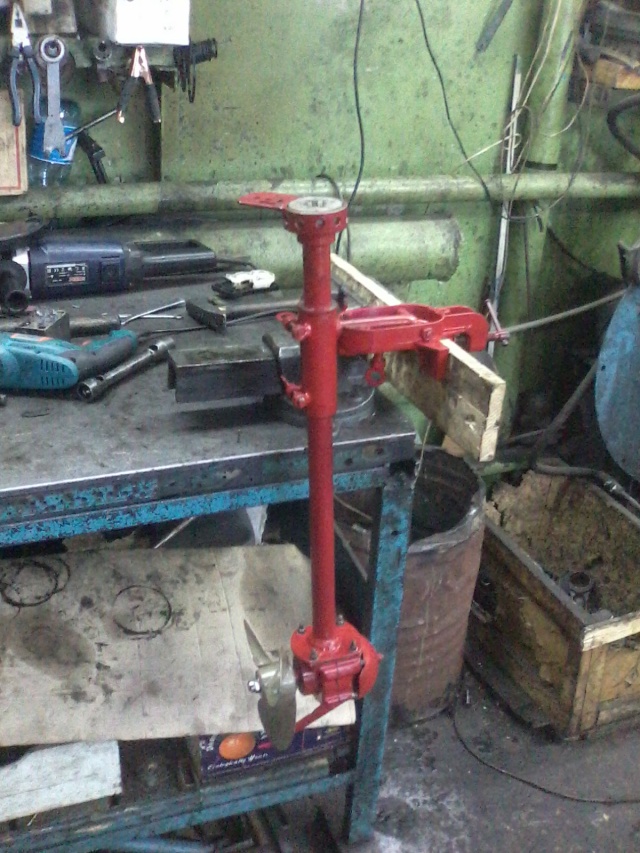

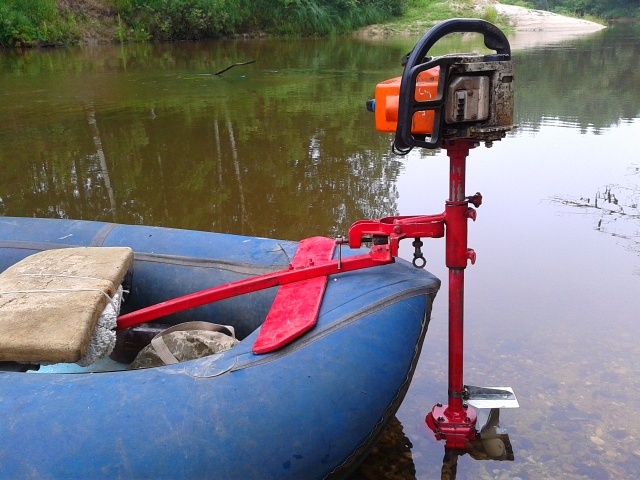

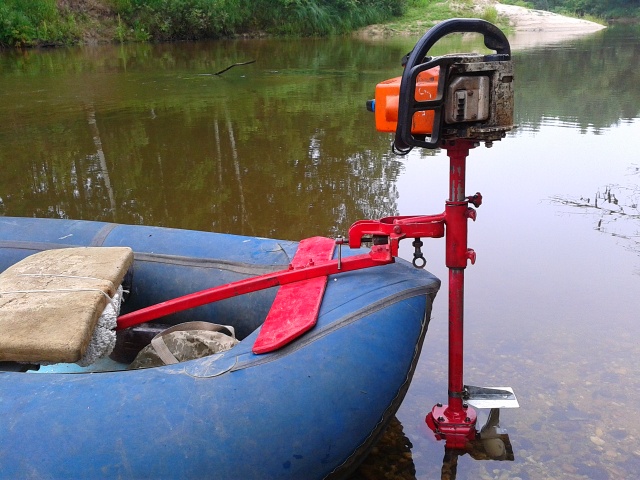

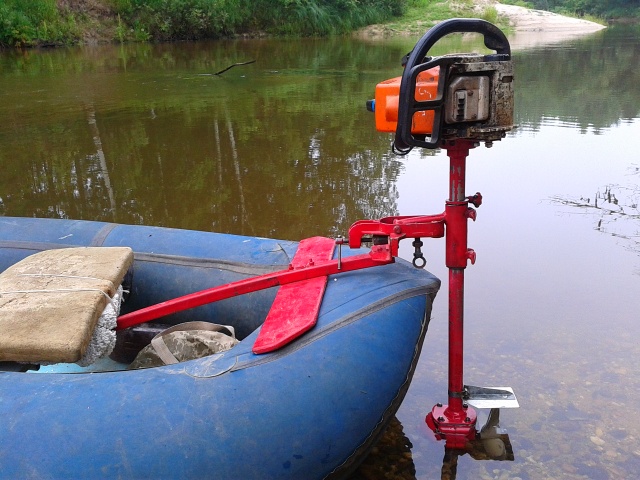

Привет, я вот такой сделал, на уфимке 22 вдвоем 8 км.ч дает.
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

Вложения

[Юрий штиль]

... вот такая смесь (воды нет!)получилась после катаний на Днепре...и вот такой стала коническая ш. редуктора - почти не изменилась...

Сапуна нет, потому и сосет воду, во всех закрытых редукторах (мосты, раздатки)имеются сапуны, ну или что нибудь для сообщения с атмосферой.

[t.alex69]

..... Юрий штиль » 15 мар 2014, 14:44.... здрав будь...у меня такая же скорость(может около 10-11) на Шторм-190...хочу твердое дно вставить и немного "подкилить" его, ..... а винт фото покажи? у меня Солас 7\6 1-3...бензопила "3,3 карпаты", ред = 1:4,1....а так по виду - у тебя гут...

[t.alex69]

.. на счет сапуна - уже думал.... видимо природу не н-шь...а заделать надо...сп.

[Юрий штиль]

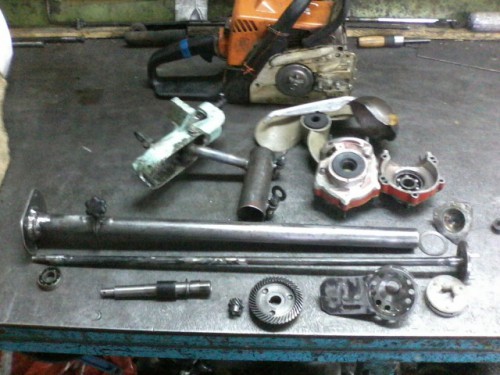

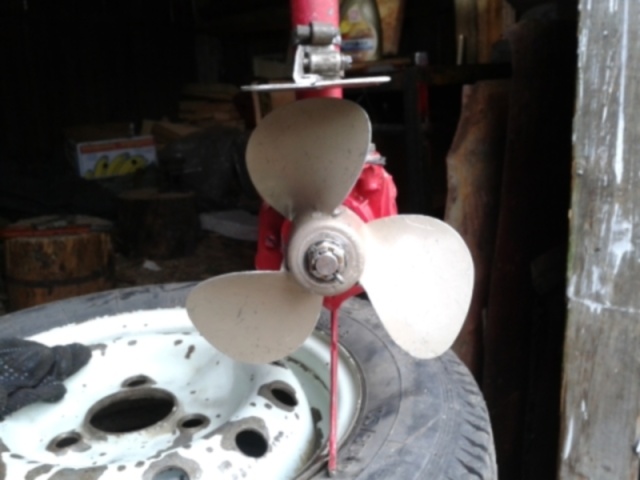

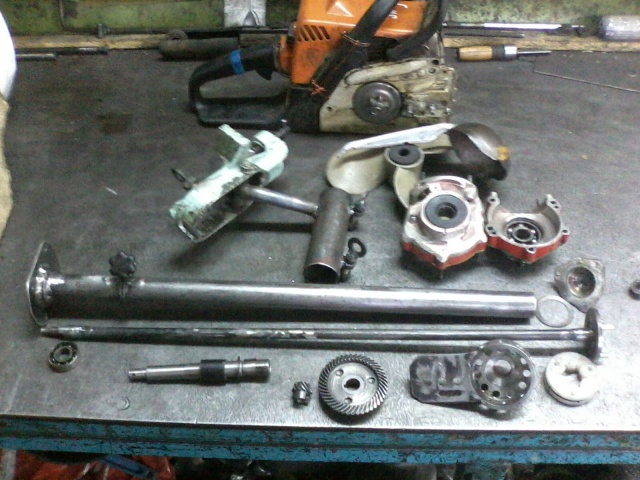

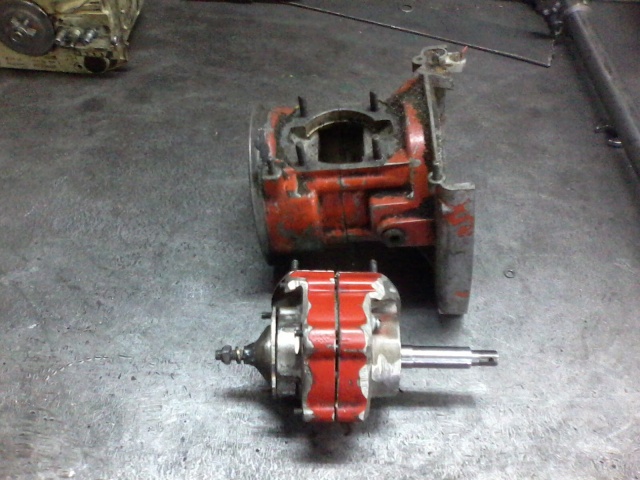

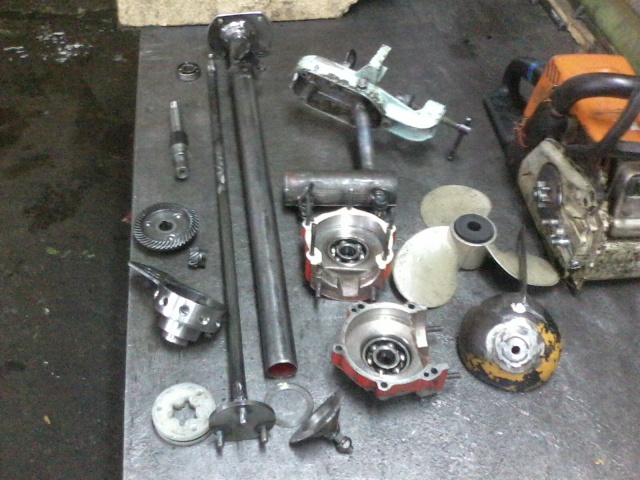

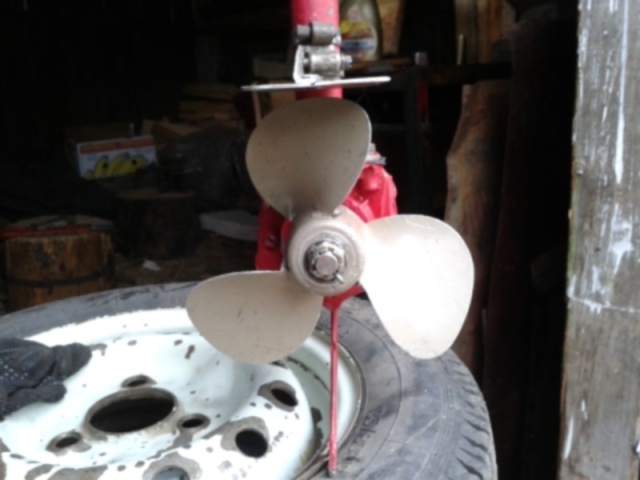

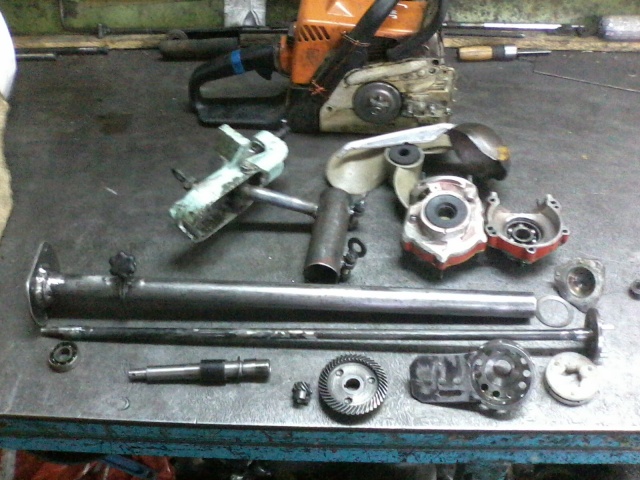

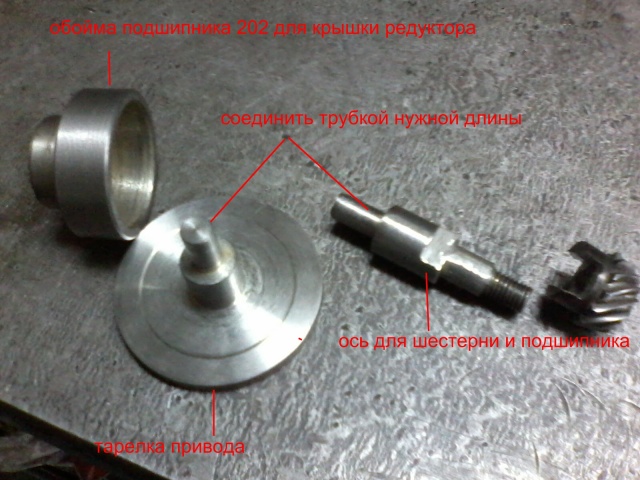

Дно я себе с 4мм фанеры сделал сплошном листом почти на всю лодку, помогает, но не сильно, до фанеры 7 км.ч , измерял навигатором, с фанерой 8 км.ч. Это по стоячей воде, на реке скорость не измерял. Винт у меня вроде от Москвы, но точно не знаю, был 210 мм, пришлось срезать до 165 мм, иначе пила не раскручивается и греет сцепление. Пила 180 штиль, п.ч. редуктора точно не считал, шестерни от болгарки 2квт, большая шестерня 70мм, п.ч. примерно 3.5:1, корпус от бп Урал. Кстати пересмотрел много шестерен с болгарок п.ч. у них одно, только толщина и количество зубьев изменяется от диаметра. Могу всю начинку показать если надо.

Вложения

[t.alex69]

да, все увидел... а покажи узел крепления ноги, с зажимом на транец..., а то уменя "немного не той системы"...а сапун как втулил (ежели есть)- на место бывшего стопорно-фиксирующего болта в корпусе ред.и трубкой в ногу или привязка на корпус трубки сапуна?
?

[Юрий штиль]

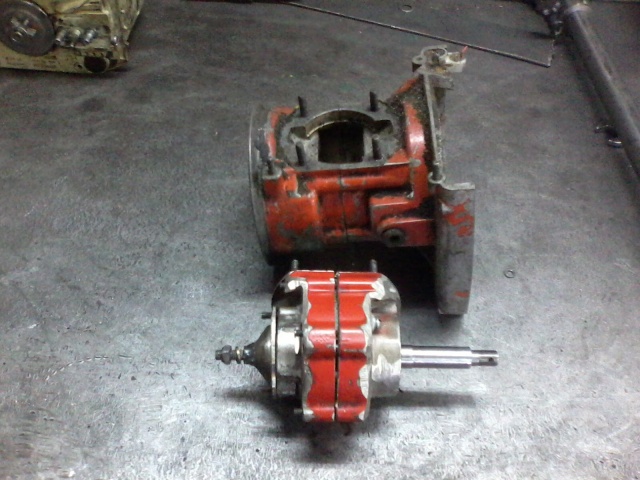

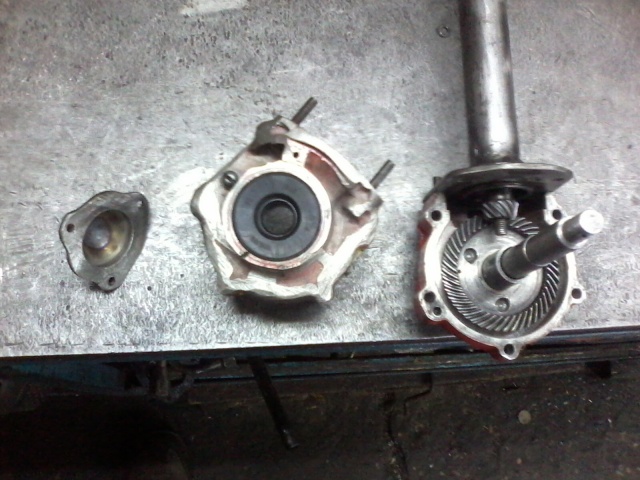

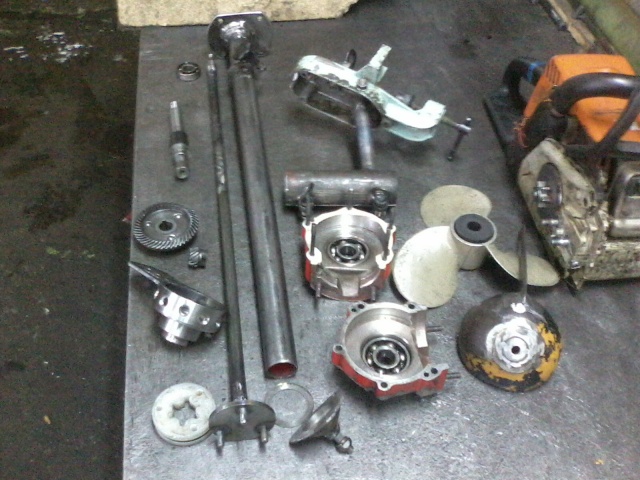

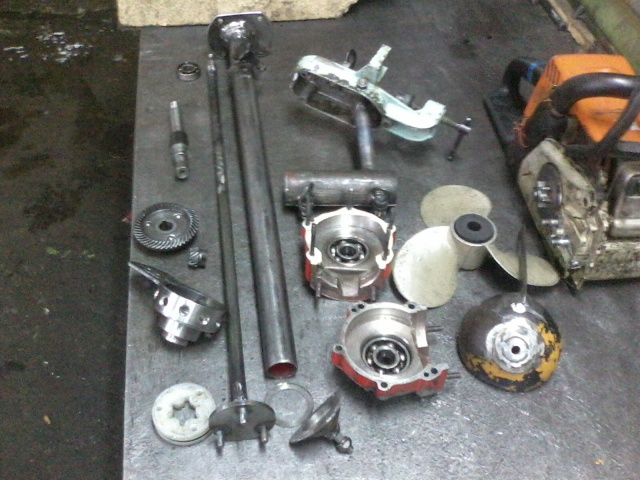

У меня редуктор то не из болгарки, и потому нет

стопорно-фиксирующего болта в корпусе ред.
?

сапунит через трубу ноги(дейдвуд), через подшипники, там сальников нет, только закрывашки(подшипники закрытые) а они 100% герметичности не дают, а там мне и не надо. Сальник только на валу винта. Кстати этот редуктор под любое вращение винта, смотря как шестерню повернуть при сборке, у меня под левый винт. Залил трансмиссионку в редуктор. Все регулировки есть, наклон дейдвуда, глубина погружения(нет на стоковых моторах).

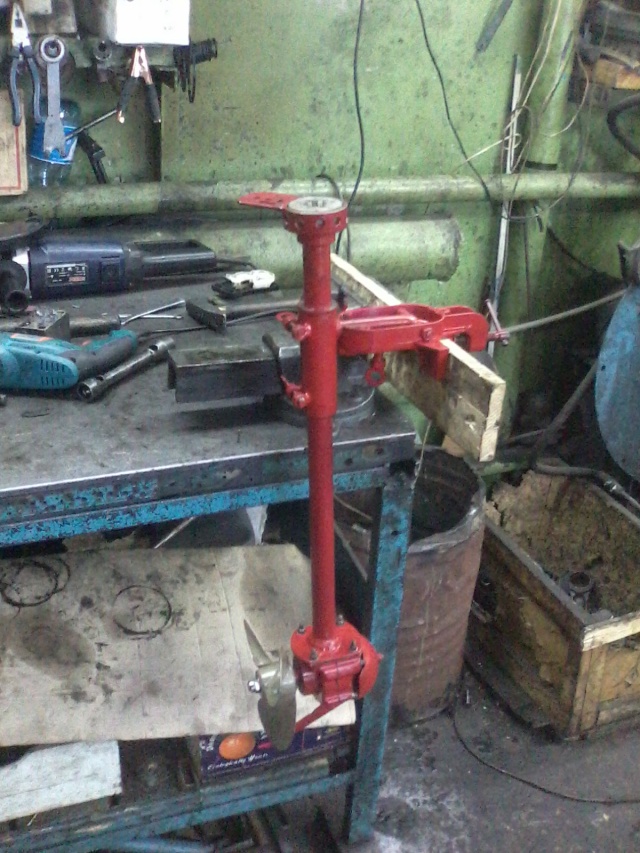

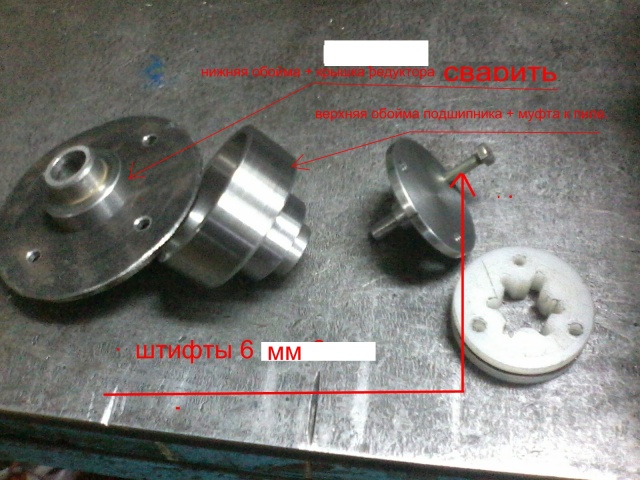

узел крепления ноги, с зажимом на транец

из подручного материала в виде дюралевого корпуса ручного наждака.

Вложения

[ZUBBER]

... вот такая смесь (воды нет!)получилась после катаний на Днепре...и вот такой стала коническая ш. редуктора - почти не изменилась...

Сапуна нет, потому и сосет воду, во всех закрытых редукторах (мосты, раздатки)имеются сапуны, ну или что нибудь для сообщения с атмосферой.

В редукторе погруженном в воду навряд ли могут быть такие перепады температуры чтобы прям ''насасывало'' воду. И та жидкость что у тебя в смазке это просто конденсат образующийся на внутренних стенках трубы. Когда раньше стояли у меня капроновые втулки для поддержки вала, тоже поначалу не мог понять откуда в трубе ''ноги'' вода превращающая за одну рыбалку литол на втулках в ''пластилин''. Ставь верхний сальник и все будет сухо.

[t.alex69]

... а кто нибудь ставил движ. пилы на ногу "Ветра (6 иль 8 с обрезкой и удалением лишнего)",.... интересно таков проект будет живуч какие "+" или "-" из этого может выйти....???? чисто так - для

[Jonson2]

а кто нибудь ставил движ. пилы на ногу "Ветра

Сань, бесперспективно это. Будет такая же херня, как и коса на салюте, но только тяжелее. Слишком большие обороты у пилы и слишком маленькое передаточное отношение у ветровского реда. Хуже того, что у тебя уже есть, тебе бы только винт попутёвее сваять иль купить.

[t.alex69]

это точно......в активном поиске ua-ней для сотвора гибрида....сп. успокоил ...

[Юрий штиль]

а кто нибудь ставил движ. пилы на ногу "Ветра

Сань, бесперспективно это. Будет такая же херня, как и коса на салюте, но только тяжелее. Слишком большие обороты у пилы и слишком маленькое передаточное отношение у ветровского реда.

Полностью поддерживаю, обороты винта должны быть в пределах 3000. А для пилы это редуктор с п.ч.не менее 3.5, 4. Смотрел видео заводской приставки, которую за 7500 р продают, в хар-ках у них указано п.ч. редуктора 2 и винт от ветерка 8 грузовой, жалкое зрелище, о чем только думали конструктора.
