самодельный лодочный мотор из бензопилы "STIHL-180"

[jeka057]

faziks на верхнем фото узел крепления ноги к башке кажется очень хлипкий или это на фото так? Нагрузка на этот элемент нехилая так что делай сразу на совесть чтобы потом не "рыбачить " я мотор имею ввиду.

[faziks]

faziks

У тебя лодка надувная?
Да даже если и не надувная. Уж больно устрашающе выглядят эти зверские зубья.
Даже просто для перевозки.

лодка резинка ,зубья обязательно уберу, в машине чуть сидушку об них не порвал.а на счет крепления у меня матор крепится на 3 опоры ,думаю недолжно вырвать,страховочный тросик сделаю накройняк

[jeka057]

а на счет крепления у меня матор крепится на 3 опоры ,думаю недолжно вырвать,страховочный тросик сделаю накройняк

Не буду настаивать но я бы переделал сразу потому что если не дай бог погнеш одну из опор пипец в первую очередь придёт валу а это не есть хорошо.Проще спрятать это всё в трубу и крепить на штатное крепление шины заодно спрячеш все внутренности и от воды и от грязи.Но ещё раз говорю что это мое мнение я уже через это прошел т.к у пилы старт мощный.

[faziks]

Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

Сегодня попробовал "пилить" просторы водной глади , появилась вибрация на выходном вале в редукторе т.к. вал я специально выносил за пределы редуктора ,теперь нужно ставить еще один подшипник возле винта , короче чем дальше вынесеш винт за пределы редуктора тем быстрее все разобьет (подшипники,втулки), вот на токие сегодня грабли я наткнулся, теперь опять неделю токаря упрашивать , но матор все таки едет

[t.alex69]

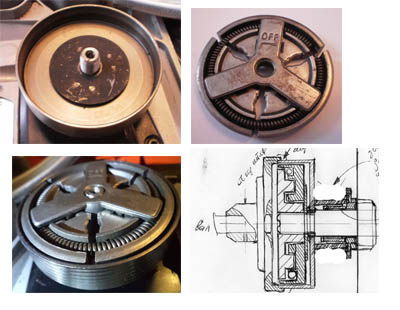

faziks,доброго время, занялся двигом БП4500 Карпаты, переделываю муфту..можешь ли показать каким образом делал этот узел на своем аппарате - от оси вала двига до выходного вала на ногу
У себя наметки есть конечно же , но только на бумаге, а да токаря еще дня три четыре (отпуск - везет же )... среди многих вариантов было изменение длины секторов муфты и тройника, с последующей выточкой новой, меньшей чашки и заменой стягивающей пружины (цель - снизить начальный момент сцепления ну конечно же размеры - массу),... однако по примеру г-на Зубра решил облегчить конструкцию по Max и скорее всего буду делать две встречно направленные чашки: одна с муфтой, другая с валом, а между собой их "втулю" + точечной сваркой, зачистка и д.т....
в этой снятой с валов "баночке" болтается муфта, навинчивать буду на вал двига самод ключом через тех отв. передн чашки.
Особенно интересует - какой ставить подшипник опоры чашки муфты на вал стороны двига.?. . у меня вых. вал двига = 12 мм, думаю рад\упорн.вместо игольчатого ???? - хвостовик чашки резать под подшип...18*12*16 ??

муфта чертеж.jpg (51.53 КБ) Просмотров: 10932

[t.alex69]

averaynov - может что посоветуешь - как быть с муфтой, а то ловить ее потом...

[ANDREY674]

t.alex69

averaynov -последнее посещение сайта - март 2012г.
faziks -04 января 2013г.
Чертёж муфты невозможно увеличить, чтобы подробнее разглядеть конструктив, если можно, выложи чертёж отдельно, без фотографий, но крупно.
На первый взгляд, даже разбирать ничего не надо было, и вся задача может свестись к жёсткому соединению имеющейся чашки твоего сцепления с какой то ответной частью. А ещё лучше, снять твою чашку, и развернув её наоборот, уже соединять через подшипник с валом ноги.

[балу]

вот,видос нашёл

[WOWALET]

вот,видос нашёл

Ты чего плагиатом занимаешься? На Стр 1 сбегал??

[балу]

ужо исправил,сори,давно там не был...

[ANDREY674]

балу
Виталь, тут человек в помощи нуждается, а ты его видосами кормить...
Я думал ты ща со сцеплением вопрос одним махом решишь
А если надумаешь решать, то у него привод цепи между сцеплением и корпусом пилы, а не по Штилевскому, с краю.

[балу]

привод цепи между сцеплением и корпусом пилы,

ты хочешь сказать, что сначала чашка - звёздочкой внутрь, а потом сами колодки?

[ANDREY674]

балу
ДА! Причём там и не совсем звёздочка, там некая ведущая втулка, что ли.
Торчала бы звезда наружу, и темы не было бы...

[балу]

Причём там и не совсем звёздочка

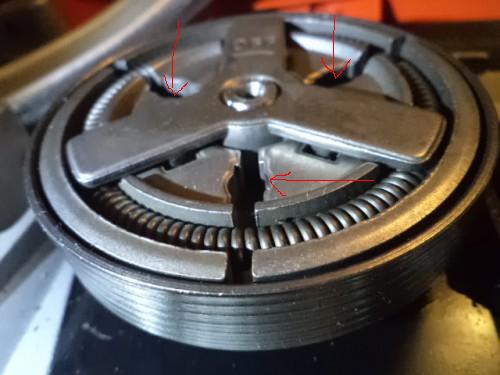

тогда понял, ну значит,я бы делал так - вот такую хрень,как у зубры, только на 3 пальца


и впиндюрить в эти отверстия,показано красным

муфта 2 .JPG (27.69 КБ) Просмотров: 10888

,а крепление ноги на штатные шпильки шины.

[ANDREY674]

балу
Не годится. Это как раз подвижные колодки, а ведомое звено, это чашка вокруг колодок. Да всё так же, как на косе, только выход чашки на противоположную сторону, не вниз, по штанге, а обратно к корпусу, на цепь.
