самодельный лодочный мотор из бензопилы "STIHL-180"

[балу]

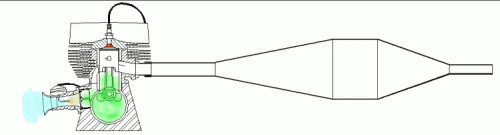

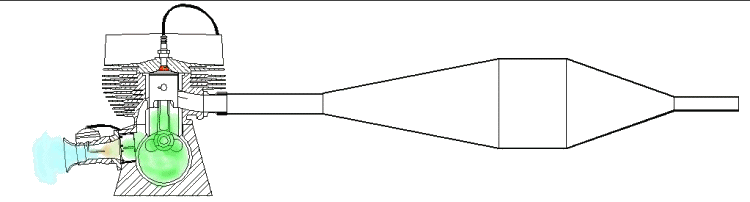

а возможно ли еще раз "засветить" эту схему..

что то вроде этого мелькало

нужно по картинке кликнуть - будет понятно,там стрелками показано. ещё


сам конус не является глушителем,конус создаёт подпор газов,которые в свою очередь не дают выбрасывать лишнее топливо,а глушилка идёт после.

[ANDREY674]

t.alex69
Кнопочка "поиск" творит чудеса:
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Там дальше, по ссылкам Джонсона, и всё будет понятно.

[балу]

вот тут мужик интересно пишет на примере ижа

[t.alex69]

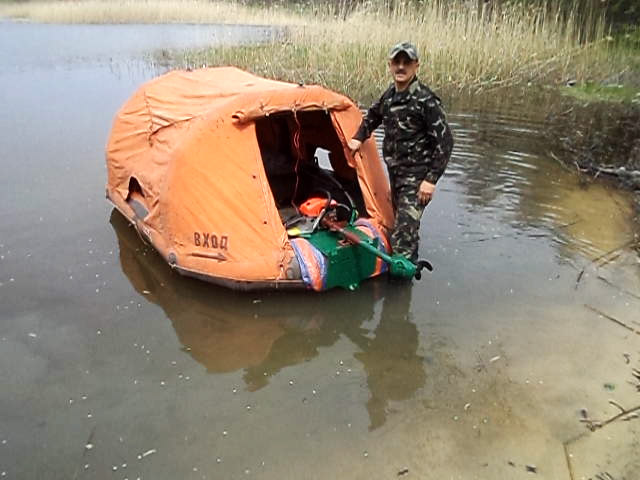

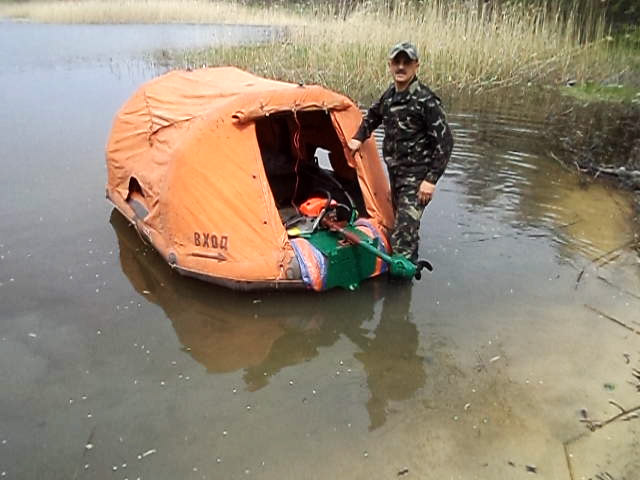

возвернемся к истокам.... ....вот так установлен "звереныш" на "барже"... правда еще ей "губы не накрасил"...

Вложения

[Olegsann]

Всем добрый вечер!Спасибо, что есть такой форум и такие отзывчивые люди!Решил тоже смастерить лодочный мотор из бензопилы хисварна 142.Пока сделал только ногу(токарь)делаю крепление к двигателю.Если кому интересно снимки есть

Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Нога длинновата,убавлю после испытаний)))

[MotorHead]

Olegsann

Нормально сработано,а винт от чего планируется самодельный аль обрезание ?

[Olegsann]

Самодельный с последующим обрезанием

[Olegsann]

Пока изучаю информацию по винтам,незацепляйка не нужна,обычно рыбачу на чистом водоеме,редуктор от болгарки 1к 4,пила 1.9кв,может кто то посоветует 2х или 3х лопастной делать,токаря знакомые есть

[MotorHead]

Olegsann

Так токарь ступицу только сделает,лопасти то самому надо гнуть и варить. Вообще то чем меньше лопастей тем выше кпд при прочих равных условиях.

[t.alex69]

"Olegsann" - ну вот теперь нас стало больше..! Да здравствуют ПИЛОМОТОРЫ....! ..... насчет винта - не забудь - крутит двиг в правую сторону.!..я то же хотел варить (и ступицу уж заделал и алюминс из эл.шин 8 мм достал - а может и заделаю), НО.... есть один МУЖ достойный казачьих кровей, - подсказал х-й не маяться, так я взял просто винт и купил (по нашим меркам недорого)... и еще .. ну оч хоцца посмотреть ближе муфту .... я к чему - при вращении чашка может "подняться" в сторону двига и "ободрать" втулку масл насоса (ежели не снять), да и сектора могут "по-выскакивать" - без малой опорной чашки?!? - енто я так мысли вслух... , а потом - скобы фиксирующие обойму верхнего подшипника - как? устоят? и тут же рядышком биение муфта+вала+редук??? да ладно, все будет внормаль ... давай дальше!!!

[Olegsann]

Выше сцепления какая то большая шайба есть я ее оставил, в низ не пойдет и в верх тоже,потом все подробно сфотографирую,сегодня испытания проводил)))Без воды и винта

[акваланг]

Olegsann

Выше сцепления какая то большая шайба есть я ее оставил

Под этой самой шайбой, должен быть масляный насос для смазки цепи, если не использовать мотор по назначению то в скором времени этот насос выйдет из строя, скушает капроновую шестерню, но ничего страшного при этом не произойдёт, может есть смысл удалить насос целиком или только спиральную проволоку, исполняющую роль приводной шестерни насоса.

[Olegsann]

Стоит насос,потом сниму выброшу

[t.alex69]

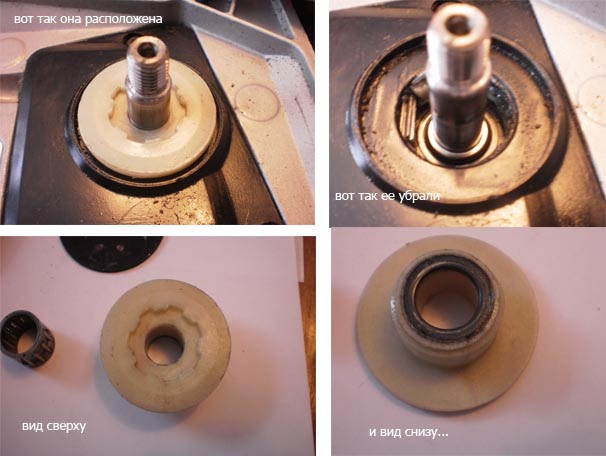

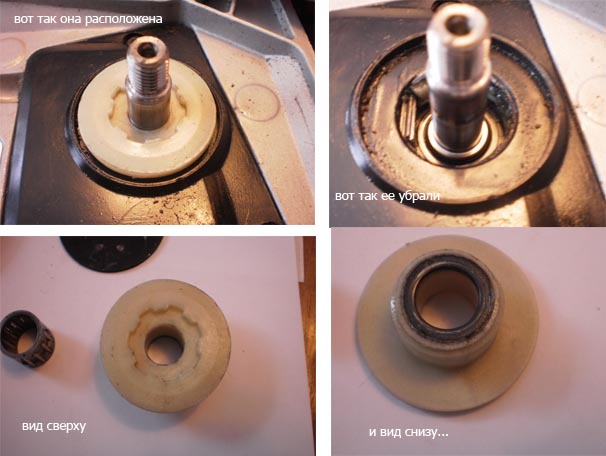

да нет, там шестерня привода масла насоса вот такая - просто вывинти против часовой.. и все..

Вложения

[Olegsann]

Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Такой стоял масляный насосик
