Самодельный лодочный мотор. Лодочный мотор из бензокосы.

[Metior6]

У меня две лодки с разной высотой борта. Если видно, то я легко могу укоротить ногу на 200мм. И ещё есть бинтовая насадка. Насос сделан на принцыпе гидротолкателя. Они стоят на тормозной системе. Как по поводу моих винтов?
(Писал ранее) высылаю на халяву. У меня их тьма.

[Metior6]

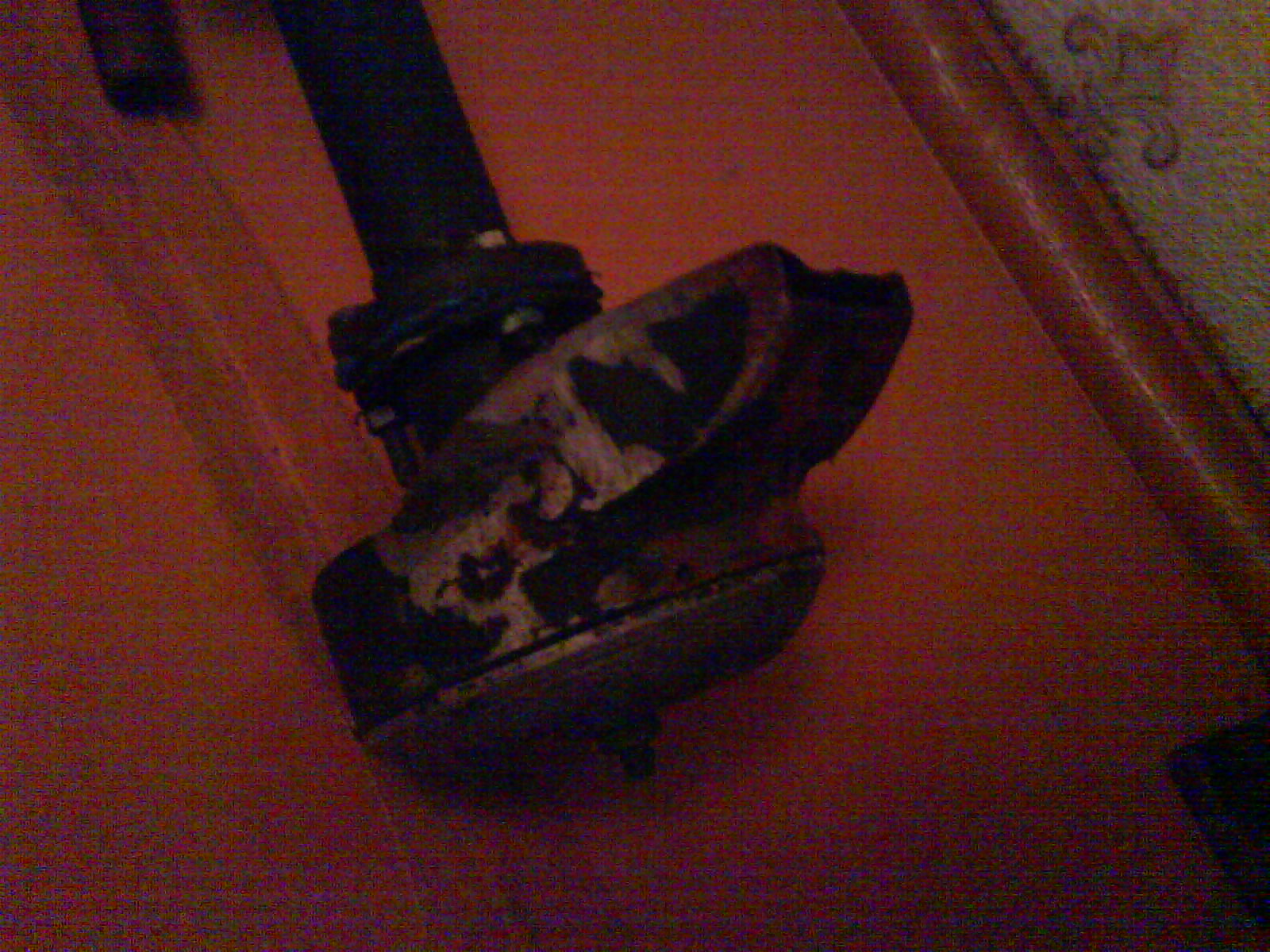

Ну вот по ближе. Фотограф из меня нулевой так что не обессуйте

[ZUBBER]

Ну вот по ближе. Фотограф из меня нулевой

Ты когда фоткаеш, ложи поближе к свету. К примеру на стол. И фотик держи ровно, не дёргай. Лучше даже руку во что нибудь упереть чтобы не дрожала....

Насос сделан на принцыпе гидротолкателя.

Это как ??

Как по поводу моих винтов?

Выкладывай фото винтов, и расскажи как их отливаеш.

[vodjnoj ооо]

Как в деле водомёт? Я тоже делал центробежный водомёт по чертежам из старых журналов "катера и яхты". На базе Стрелы. Лодку из ПВХ 24кг+я под стольник тащит километров 10- 12 (Навигатора не было в прошлом годе, а сейчас пока лёд). А самодельный скиф 42 кг. из фанеры хуже тащит,хотя я специально для него туннель вырезал. вобщем мне не понравилось.Винтовой вариант лучше. Про туннель в лодке, делал гибрид Лифан+нога стрелы укороченный вариант, убираешь проставку между редуктором и дейдвудом и винт оказывается как раз напротив тоннеля. И водомет не нужен. Только этот мотор уже на другую лодку не поставишь, редуктор выше дниша получатся.

Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

[Zibber]

У меня насос тоже центровежный, только не уилиточный. Вот примерно такой. Набросал от руки. Думаю понятно будет. А принцып работы найдешь в гугле. Набери КРАНОВЫЙ
ГИДРОТОЛКАТЕЛЬ ПРИНЦЫМ РАБОТЫ. Там масло прогоняется через корпус и толкает поршень с силой 30 очков. Обороты электромотора 2700. В нашем варианте вода и 6000 оборотов. Вобщем воду на воздухе кидает на 6-7 метров. Вот и представь какая хреновина у меня получилась. А трава, ил, песок ему вообще пофиг.

[Alexandr72]

У меня насос тоже центровежный, только не уилиточный. Вот примерно такой. Набросал от руки. Думаю понятно будет. А принцып работы найдешь в гугле. Набери КРАНОВЫЙ
ГИДРОТОЛКАТЕЛЬ ПРИНЦЫМ РАБОТЫ.

что-то я не понял... Гидротолкатель в цилиндрах обычно толкает поршень. Тут он что толкает? Можно картинку, аль чертежь? Гугл всякие ужасные механизмы показывает, даже если написать запрос без ошибок.
Не понятно. К тому же рисунка в сообщении нет. Как вкладывать - выше в теме есть инструкция/совет.


По винтам присоединяюсь - фото бы... и сразу адреса полетят в личку. :)

[ZUBBER]

что-то я не понял... Гидротолкатель в цилиндрах обычно толкает поршень. Тут он что толкает?

Походу этот зибер чё-то темнит... Кто видел винт электромотора, тот представляет конфигурацию и толщину его лопастей. Сомневаюсь что просто литьём, без литьевого станка и прессформы удалось бы что-то подобное отлить.

[Metior6]

Поршень в толкателе уберается и поток жидкости направляется в любую сторону. Попробуйте в инете покопать. Эти гидротолкатели стаят на любых мостовых кранах в тормозной системе. А на счет литья винтов. Станки и пресформы нужны для пластмассы или резины, но не для металла. Я работаю на литейном заводе в Брянске и винты это пыль в сравнении с тем, что здесь отливают. Мужики лички у меня нет. Звоните 89803081734 или смс

[ZUBBER]

Станки и пресформы нужны для пластмассы или резины, но не для металла.

Мне в своё время довелось поработать на инструментальном заводе, так там лили алюминиевые ручки для ножовок по металлу. Станок, прессформа, ручная заливка расплава в узел впрыска.

Мужики лички у меня нет.

Личка есть у каждого зарегистрированного пользователя.

[Metior6]

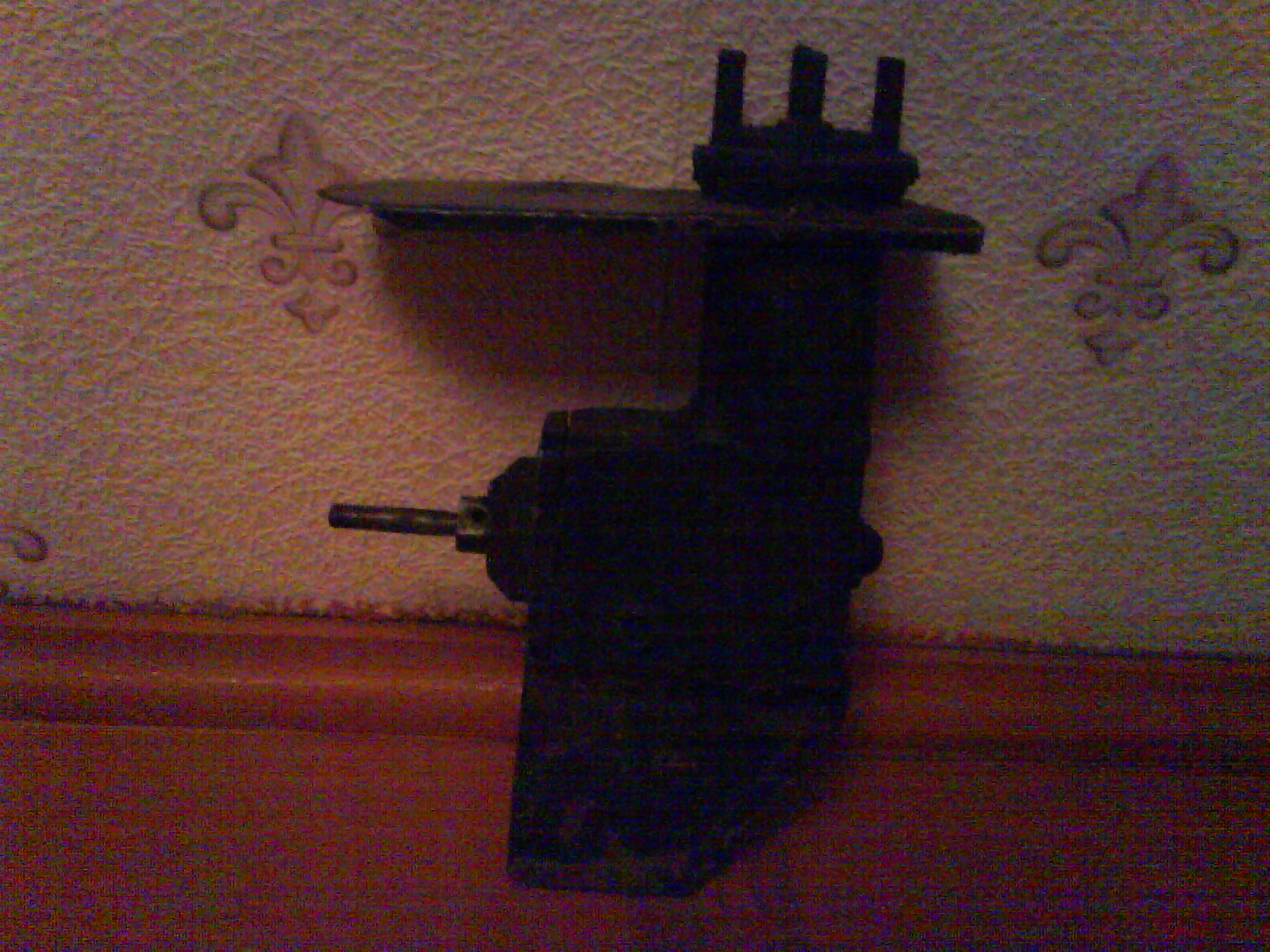

Станки и всё прочее применяются в серийном производстве. Выкладываю мою винтовую насадку.

[Alexandr72]

Ребята, я не силен в компьютерах. Это е-меил? Или просто звоните, номер я сказал.

Если Вам кто-то напишет "в личку", то вверху форума, под "шапкой" на голубоватой полосе будет "Ваши сообщения" с цифрой, например 1 или 2 или сколько там их прийдет. Нажимаем и читаем. Отправлять нажав кнопку "лс" под логином нужного юзера .

По фото: жаль, что лампочка у Вас далеко, а ruhtufns наверное очень тяжелые, что нет возможности вынести "на свет божий".
Нифига не видно, а звонить зачем? Так не интересно. Нужно рассматривать картинки.

[Vladimir54_nsk]

Поршень в толкателе уберается и поток жидкости направляется в любую сторону. Попробуйте в инете покопать. Эти гидротолкатели стаят на любых мостовых кранах в тормозной системе. А на счет литья винтов. Станки и пресформы нужны для пластмассы или резины, но не для металла. Я работаю на литейном заводе в Брянске и винты это пыль в сравнении с тем, что здесь отливают. Мужики лички у меня нет. Звоните 89803081734 или смс

Смотри, как выложить фотки.
Набиваешь сообщение, внизу надпись - Управление вложением, щелкаешь туда, далее Обзор и выбираешь что хотел выложить, потом кнопку Оправить.

если не получится- шли на мыло- я сразу размещу Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

[uwcerputz]

Привет всем .Что то все так оживились.Я тоже хочу посмотреть что это за штука такая гидротолкатель! Чую мы скоро будем переделывать наши двиги на автомототелефотогидроавиамотор! Кто нибудь киньте в тему если найдёте?!Сам тоже посмотрю.Вопрос про литьё алюминия.Я не лил не разу Хотя нашёл способ плавить его в простой печке буржуйке.Просто компрессором подал в неё струю воздуха и тем поднял температуру.Вопрос не становится алюминий хрупким от простого залива? Его я слышал нужно лить под давлением.Проконсультируйте кто знает.

[sashok]

Чото с этими толкателями не клеится.

[sashok]

Так что на данный момент я, пожалуй, самый богатый "буратино"- имею три мотора: рабочий и проверенный БК-950, на котором отходил сезон без единой проблемы

Не понял,так вроде был интерскол МКБ-43/33 если я не ошибаюсь? Я и покупать собрался. А БК-950 что такое?
