Самодельные лодочные моторы, транспортные средства, лодки,а также все то что приводится в движения двигателем и не только.
02 дек 2011, 20:07
так сложилось что мы своим маленьким цехом временами занимаемся колымами и довелось столкнуться с одним заказом-мотоледобур.с тех пор прошло много времени(год),их сделано больше десятка,чертежи,наработки,пробы и ошибки...технология отточена и не поделится не могу,тем более что тут кулибиных с нормальной кривизной рук предостаточно!Ну начну:Изготавливается из обычного бура двигателя(обычно от бензопилы) и трещетки(колодки разводит напневматических тормозах грузовых автомобилей и телег.) с трещетками проблем никогда нет,по конструкции они примитивны,их никтро не ремонтирует(геморойно и нехфективно) поэтому у любого мазиста или камазиста они по цене "за так".Всетрудности только в токарных работах-корпус растачивается протачивается вытачиваются 2крышки 2 корпуса подшипников и новый вал,все сваривается и вуаля-"охапка дров и плов готов"
Чертежи есть,но они на бумаге,и на столько замызганы что стыдно показывать,а в компас лень,ну или некогда перерисовать.ЕСЛИ КОГО ЗАИНТЕРЕСУЕТ МОГУ 3D МОДЕЛЬ СДЕЛАТЬ(ТОЧНУЮ),но если не надо то и чертежи постараюсь(модель то в 100 раз легче)
02 дек 2011, 20:25
423958025 писал(а):но если не надо то и чертежи постараюсь(модель то в 100 раз легче)
Чертежи были бы интересны. Когда то год проработал в автопарке токарем в ремзоне, но с трещотками ни разу не сталкивался, больше колодки протачивал, да ЗИЛовский комплект: гайка, шпилька, футорка.
А если модель легче, давай модель, размеры всё равно свои будут.
Только по мотоледобурам своя тема есть, посмотри: там мотосанки, мотобуксировщики, мотоледобуры. Так что переходи туда, на зимние темы.
02 дек 2011, 20:33
Редуктор червячный что ль?
02 дек 2011, 22:06
Jonson2 писал(а):Редуктор червячный что ль?
Похоже что червячный, я уже косился на такой вариант, только использовать шестерню привода трамблёра с самодельным червяком. Такой конструктив даёт возможность использовать обычный (для нас) ледобур левого вращения, а не искать буржуйский правый. Или самому делать правый шнек. Раньше вообще то делали, но из титана, а сейчас лениво да и титана уже нет. А самодельный из черняхи - люди не поймут, скажут что больной.
06 дек 2011, 18:40
некоторые детали
06 дек 2011, 21:16
423958025 писал(а):это уже с двигателем от косилки. Как сюда чертежи в фотрмате CDW вставить??
Даже не представляю.
Если только мне на мыло. Компас у меня есть, версия 12, если у тебя новее- может не открыть.
07 дек 2011, 17:03
Короче кому надо-обращайтесь,уже все сделал,осталось чертежи оформить и сборочный,а может и Сборку(Модель в сборе) сечением разрежу
08 дек 2011, 18:49
Модераторы,администраторы и прочая нечистая сила:Куда можно файлы формата CDW выложить и каким менее трудоемким способом
08 дек 2011, 19:33

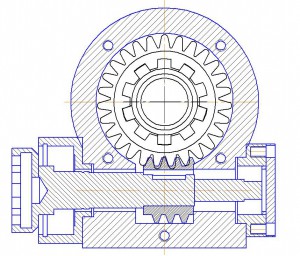

вот принципиально "as is" Там малочи еще
- Вложения
-
08 дек 2011, 21:17
Спасибо!
Я смотрю, вышел из положения через" Print Screen".
10 дек 2011, 13:24

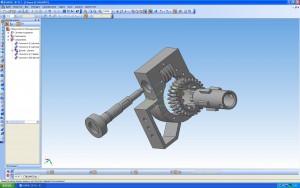

Ну в принципе вот так
- Вложения
-
10 дек 2011, 13:59

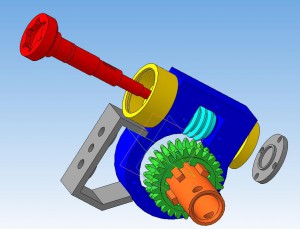

вот с корпусами подшипников,ну и в цвете
- Вложения
-
