Изготовление пневматической винтовки из титана

Сообщение kimver1 » 08 июл 2018, 18:49

ВИДЕО Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.

пока 22 миллионера гонят мячи а 23й бегает и на всех орет - делать мне особо не чего . ( я в России живу)

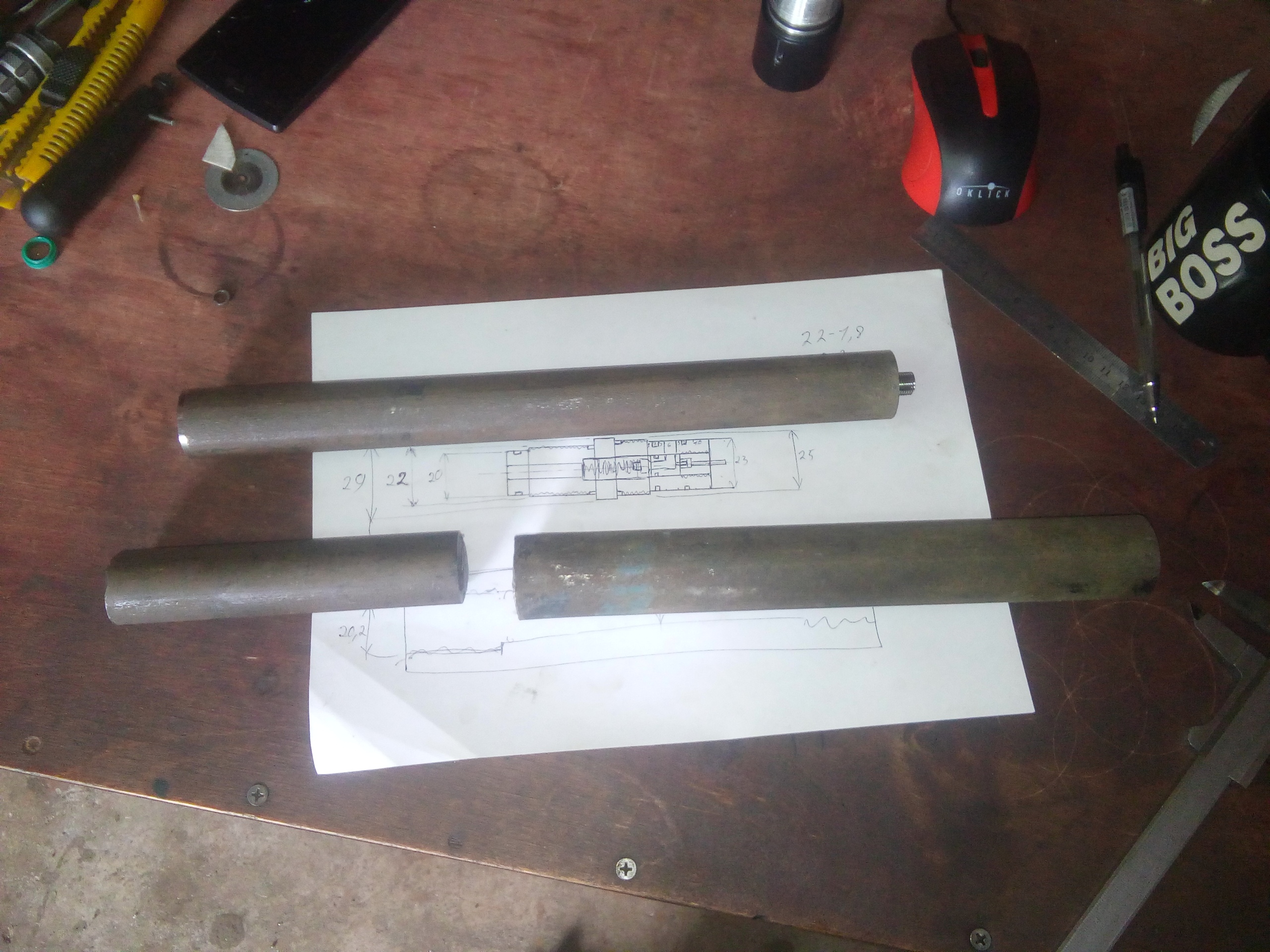

нашел у себя несколько титановых болванок марки вроде как вт 14 - ну и решил винтарь замутить , ну на весь винт не хватит - хотябы резик с трубой ударника .
резервуар будет диаметром 28мм , внутри 20 - соответственно от этих размеров и буду отталкиваться .

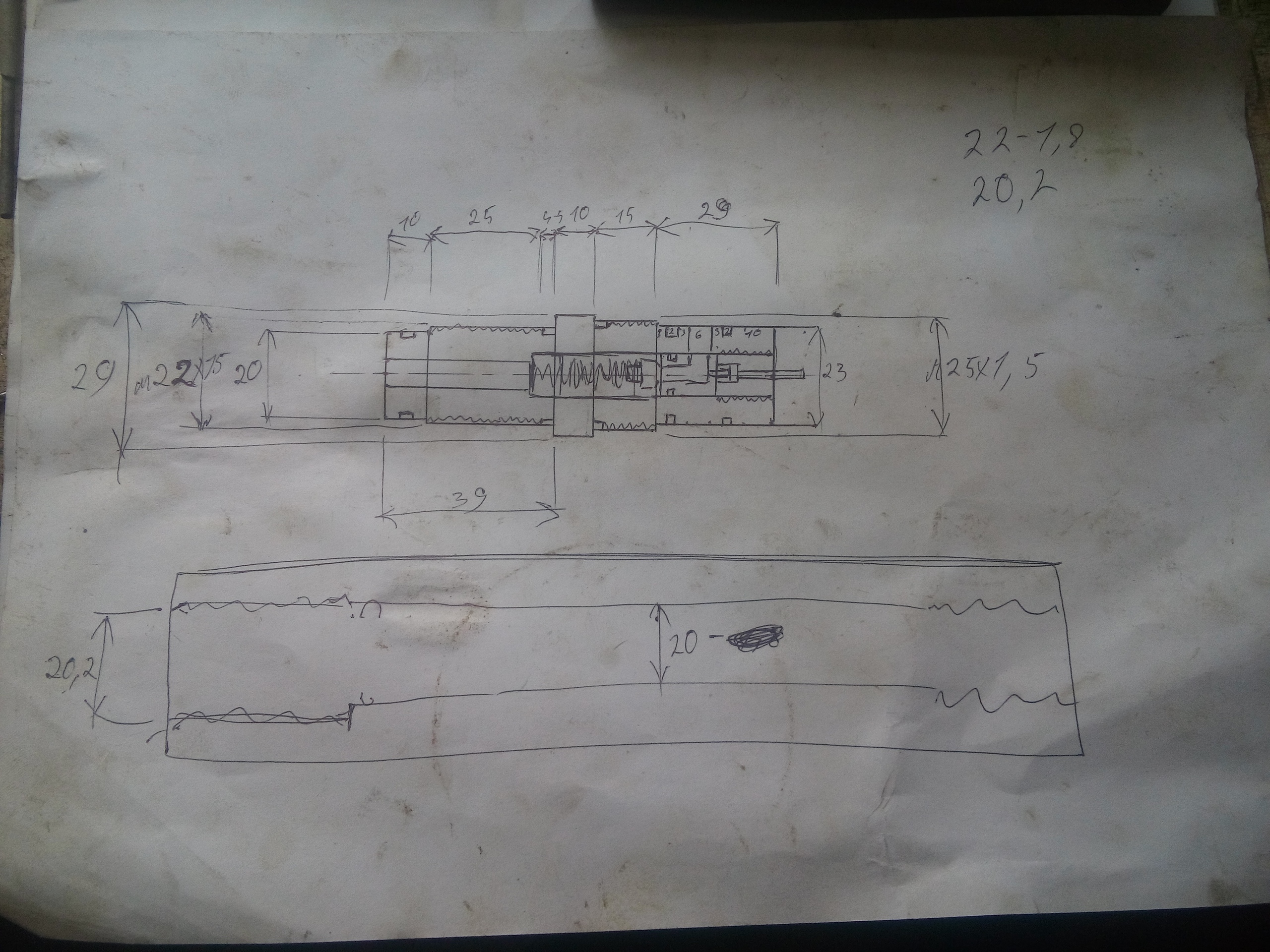

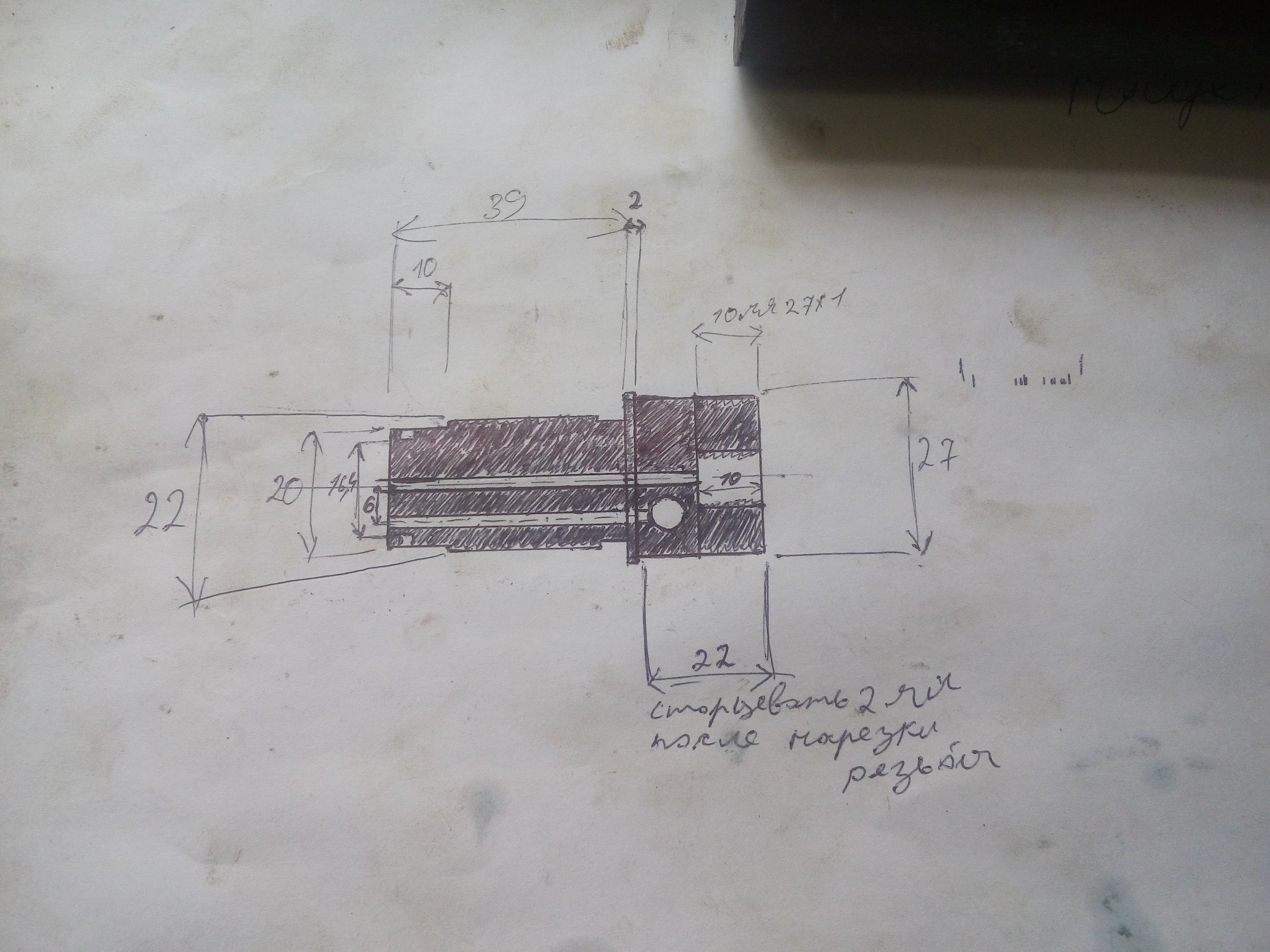

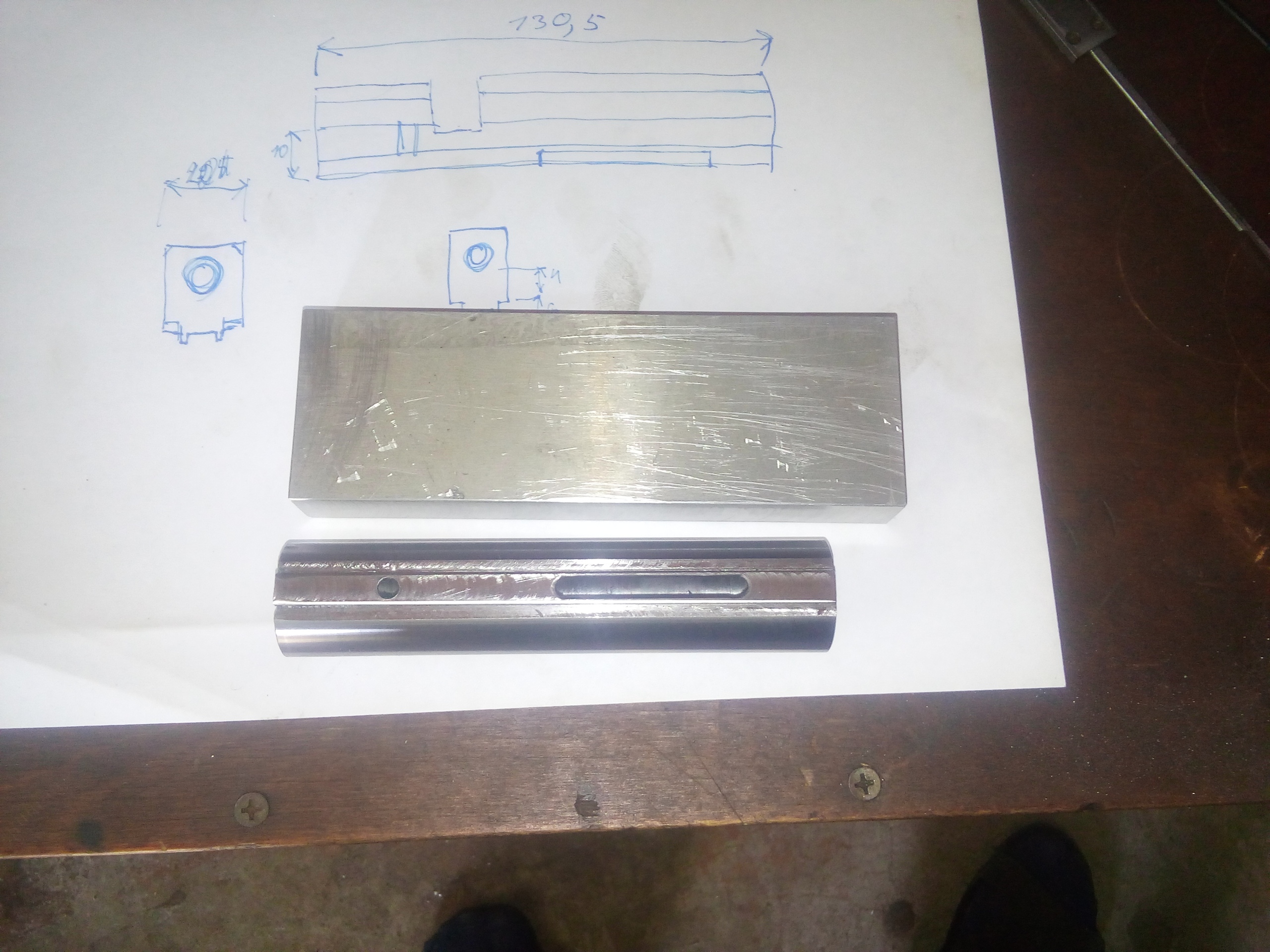

добавлю вам экскизы пробок - если вы умеете читать мысли на расстоянии то наверно поймете , но что то не подсказывает что они понятны только мне .
Вложения
экскиз
Последний раз редактировалось kimver1 08 июл 2018, 19:08, всего редактировалось 3 раз(а).

За это сообщение автора kimver1 поблагодарил:
ppp4
kimver1
Свой

Сообщения: 52
Зарегистрирован: 18 ноя 2014, 22:35
Откуда: россия . иваново
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 33 раз.

Re: Изготовление пневматической винтовки из титана

Сообщение kimver1 » 08 июл 2018, 18:50

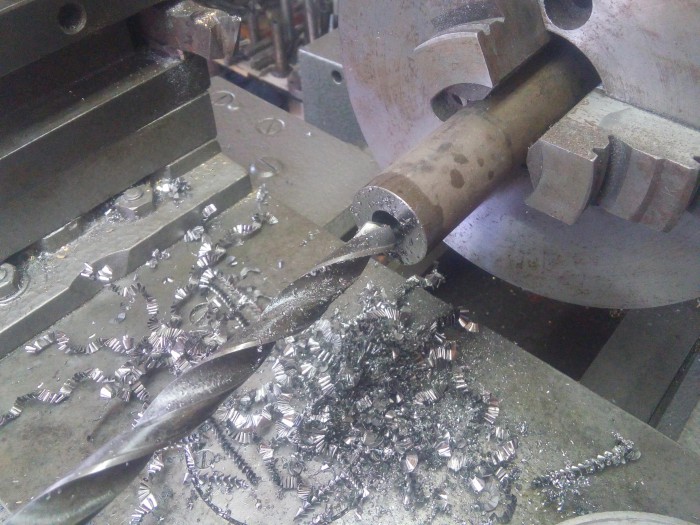

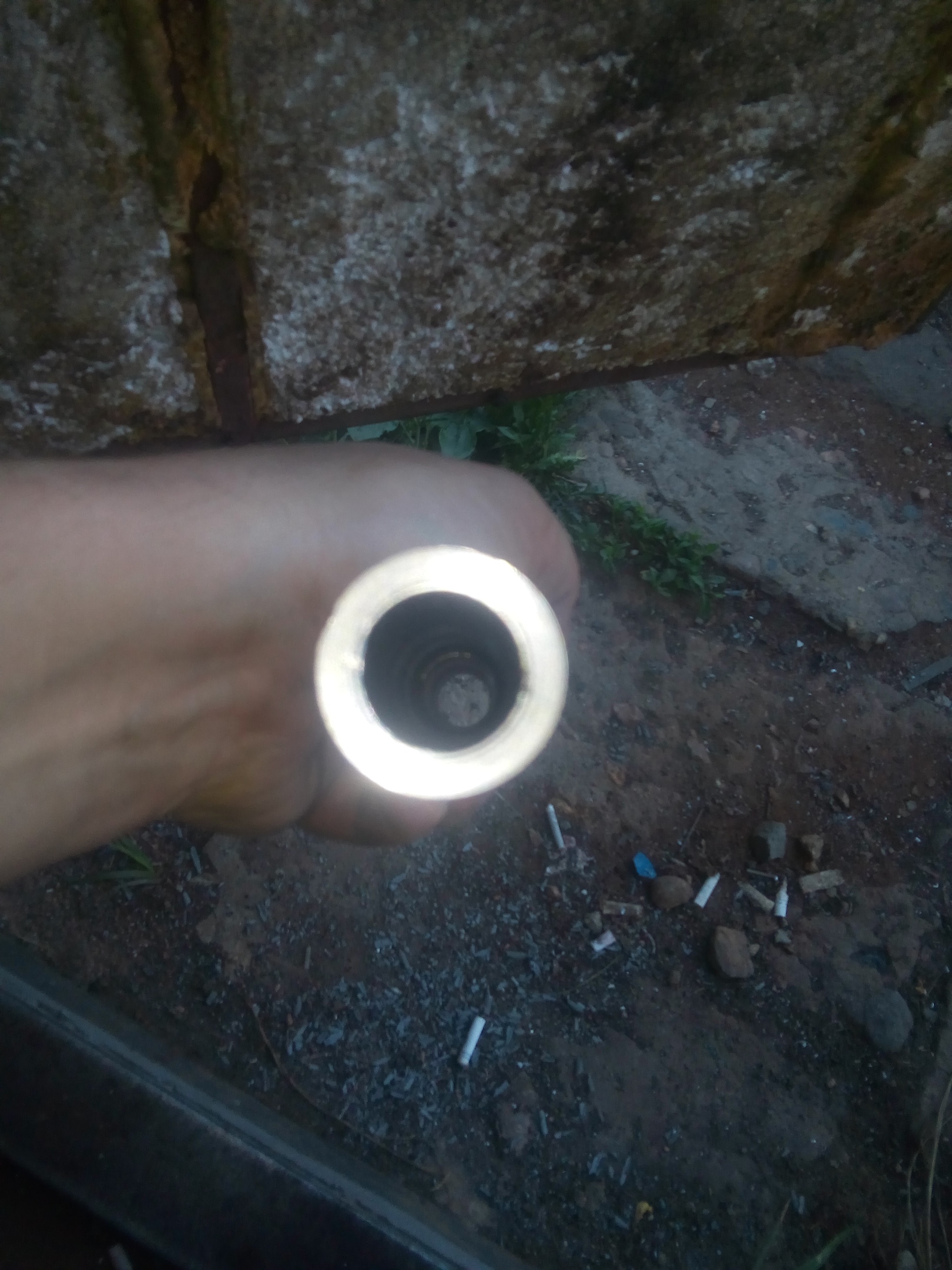

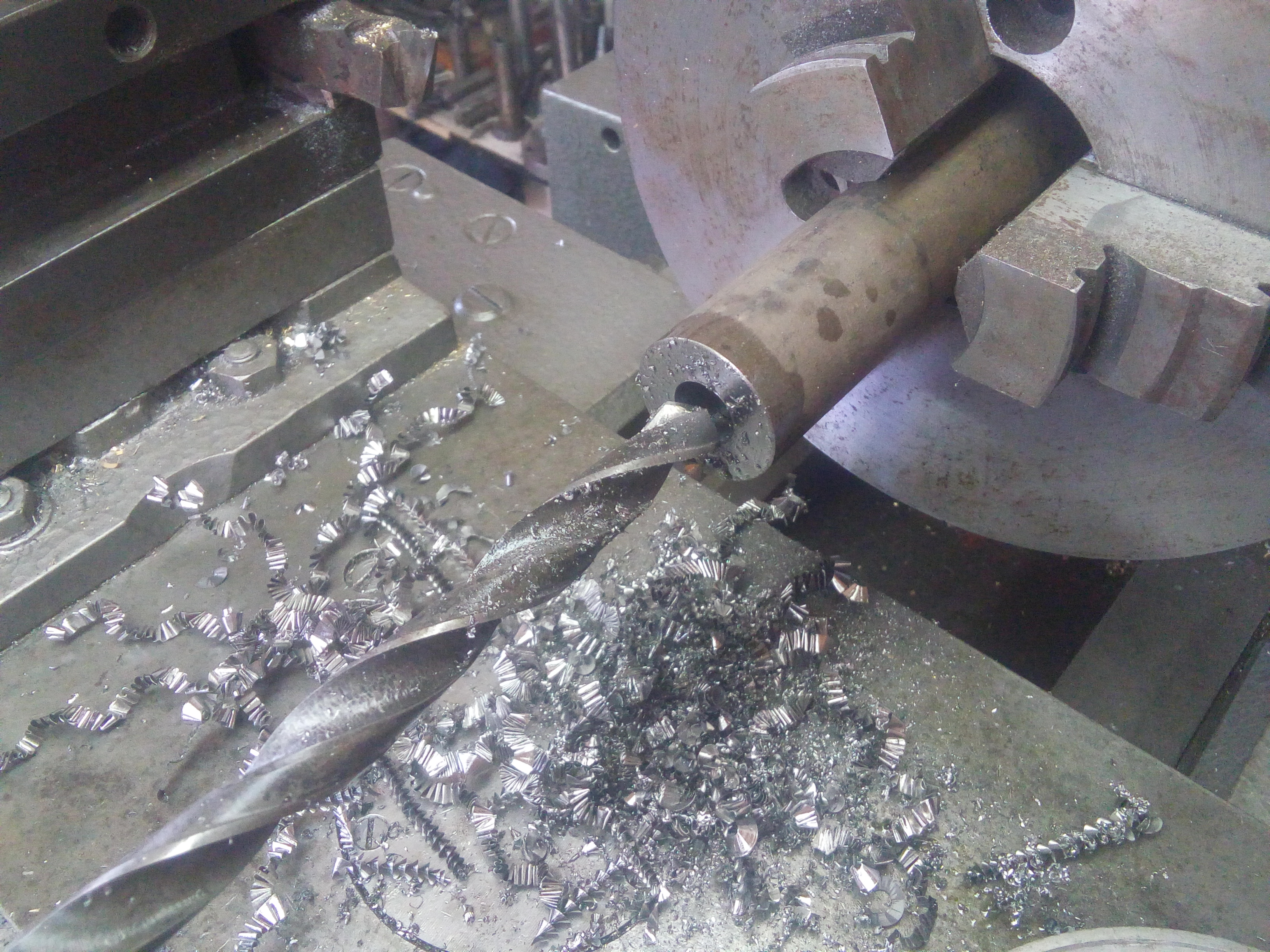

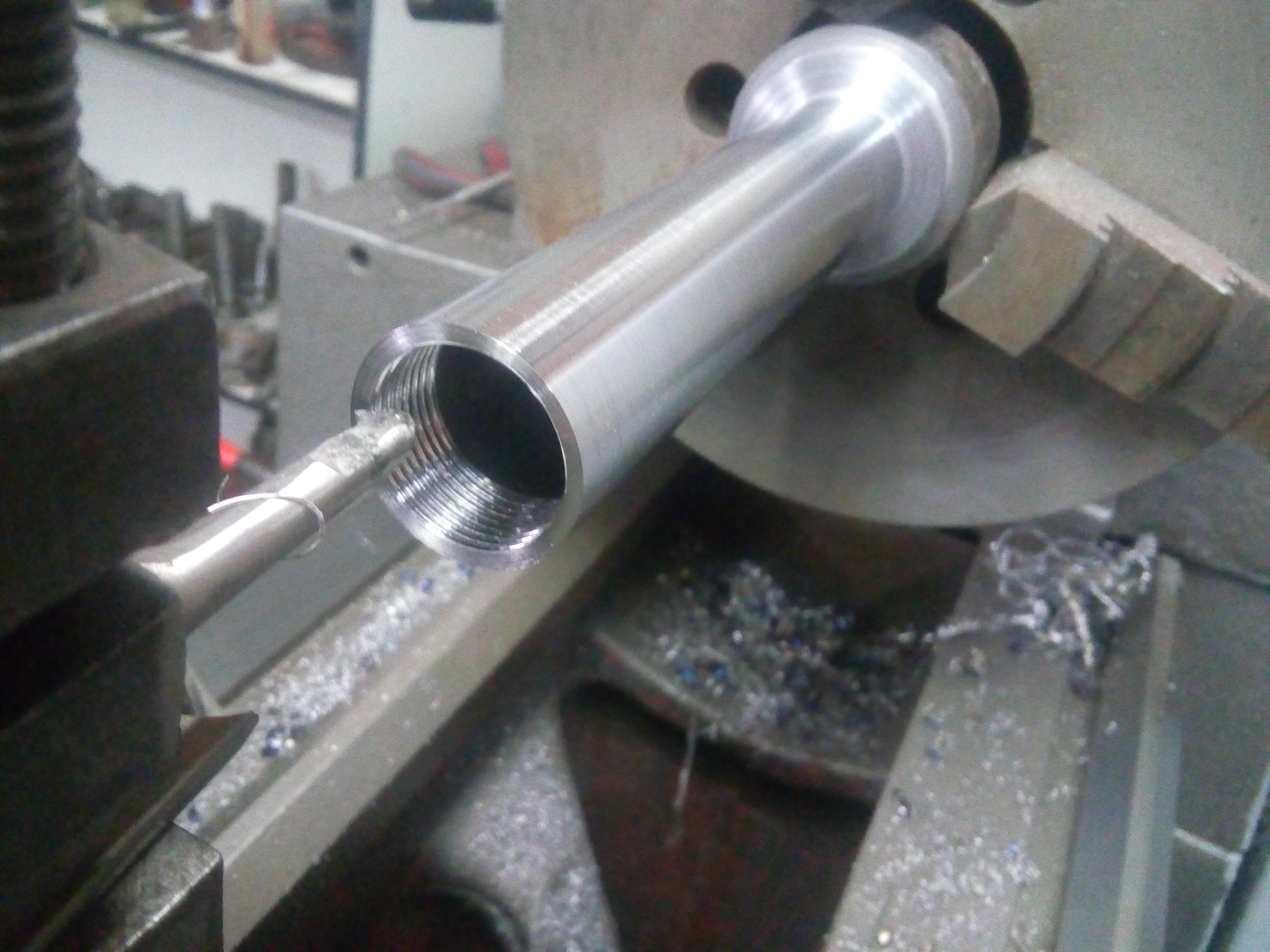

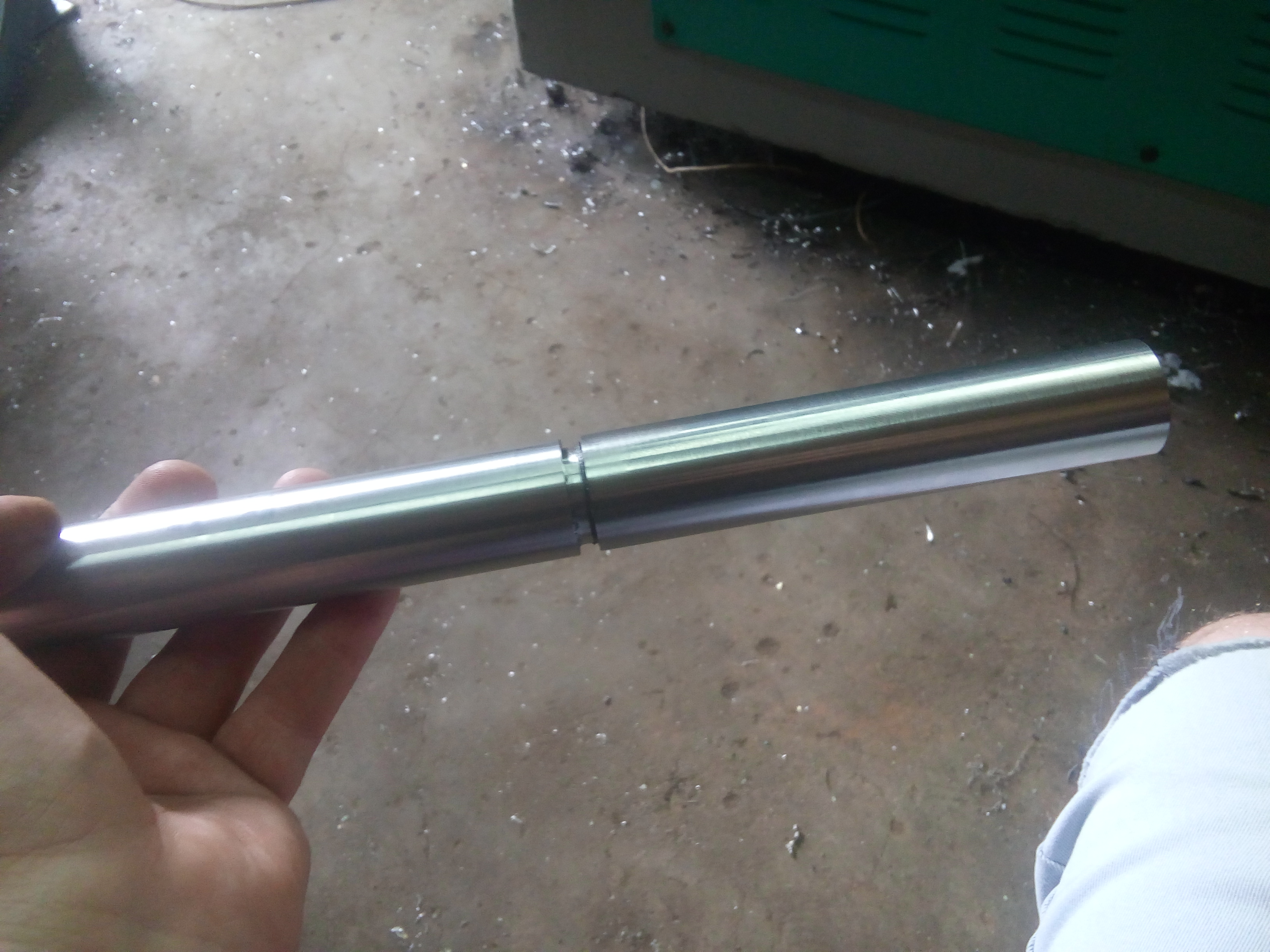

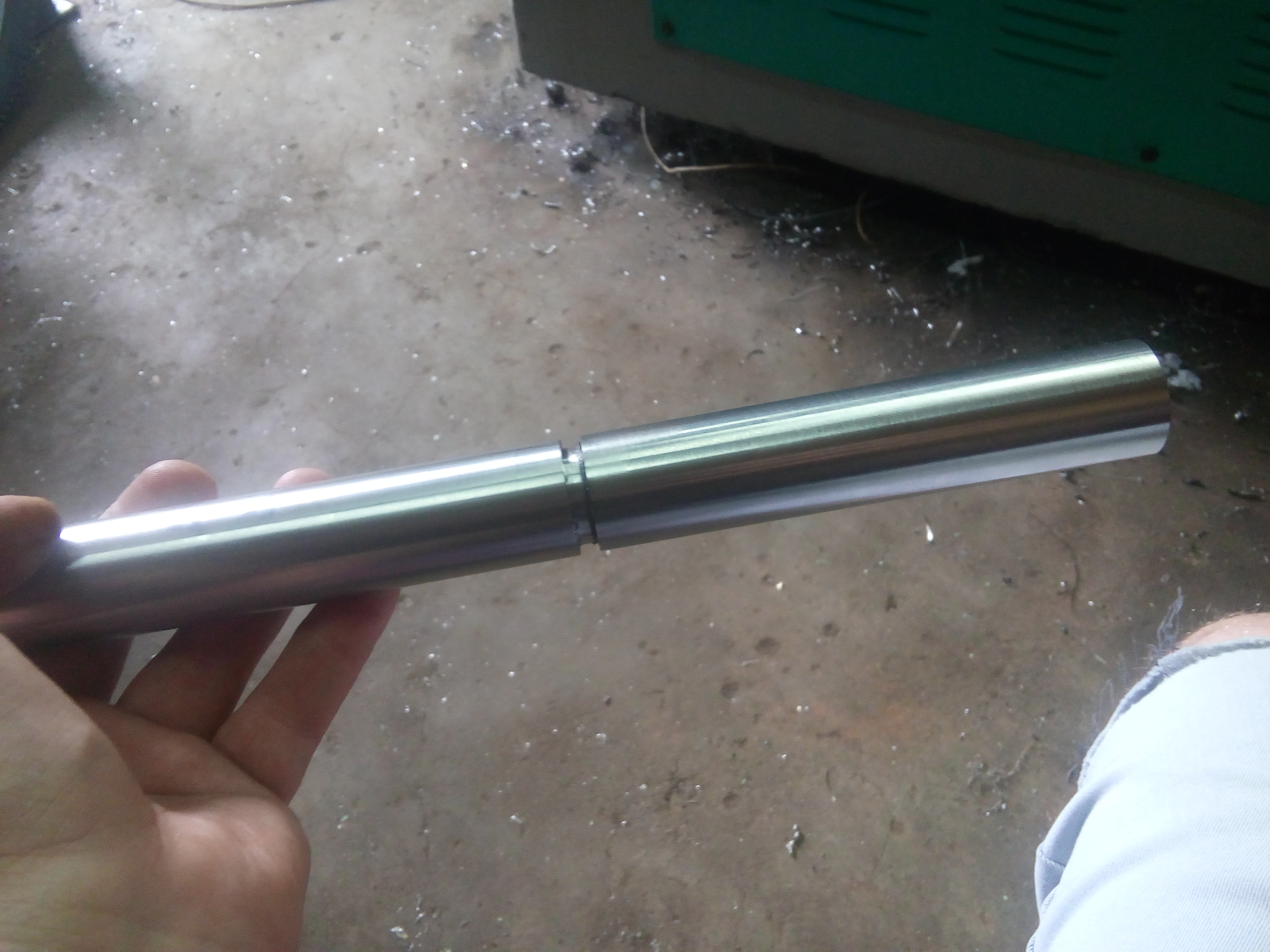

самым сложным наверно было сделать из болванки трубу .
но я ее просверлил , хоть и запорол 2 сверла .
сверлил 6ть часов
Вложения

За это сообщение автора kimver1 поблагодарили - 2:
arxip, ppp4
kimver1
Свой

Сообщения: 52
Зарегистрирован: 18 ноя 2014, 22:35
Откуда: россия . иваново
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 33 раз.

Re: Изготовление пневматической винтовки из титана

Сообщение kimver1 » 08 июл 2018, 18:54

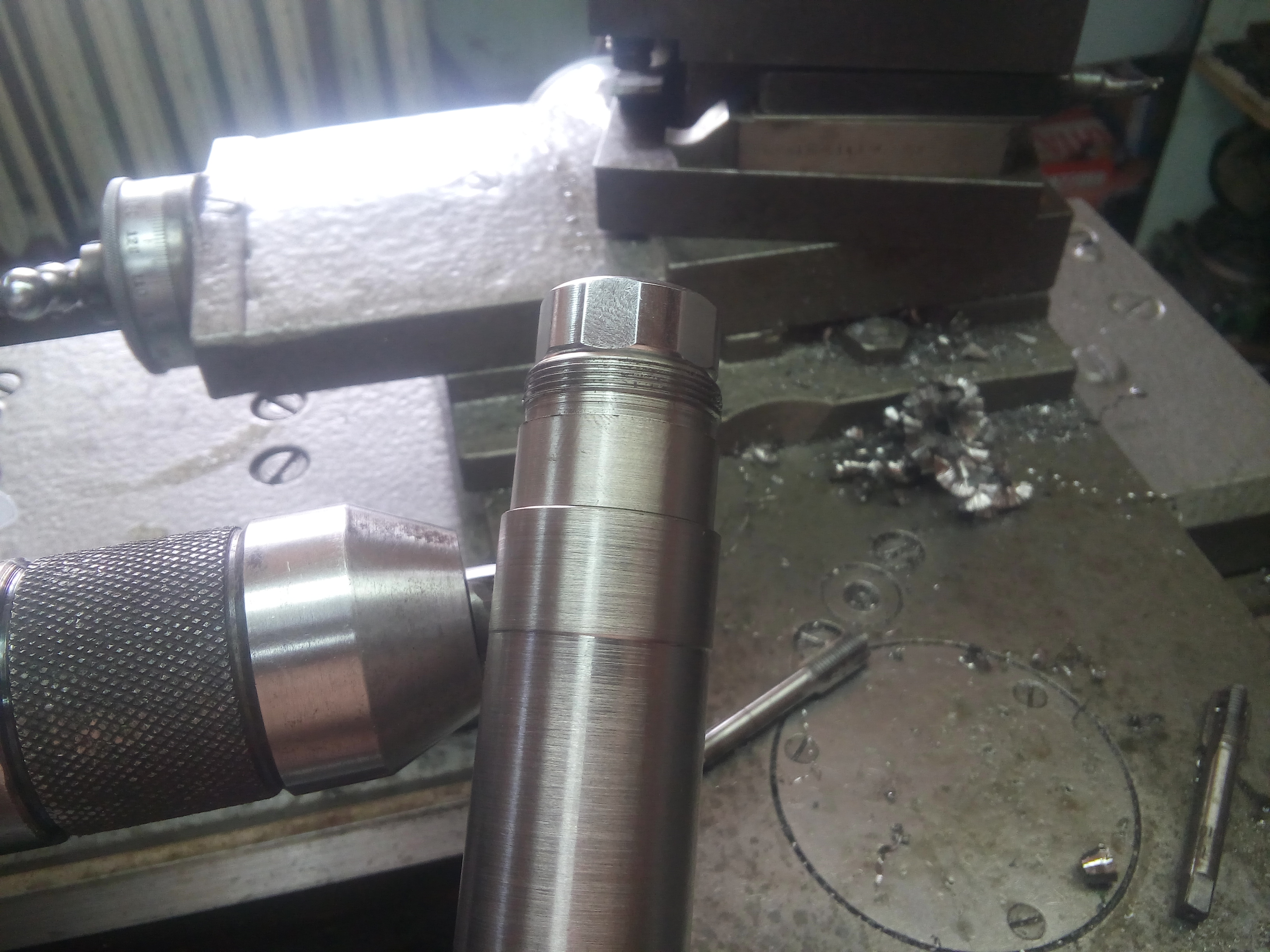

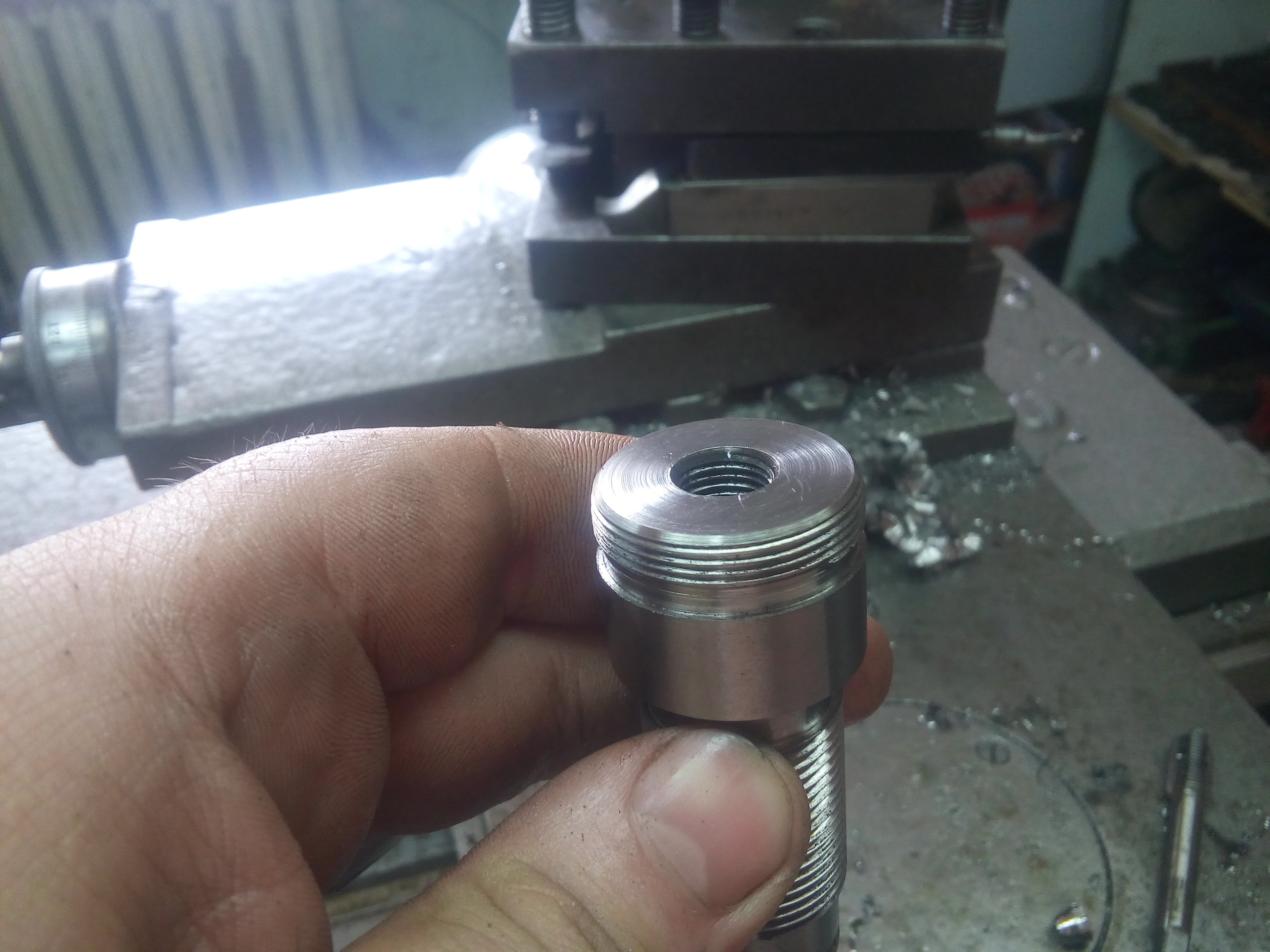

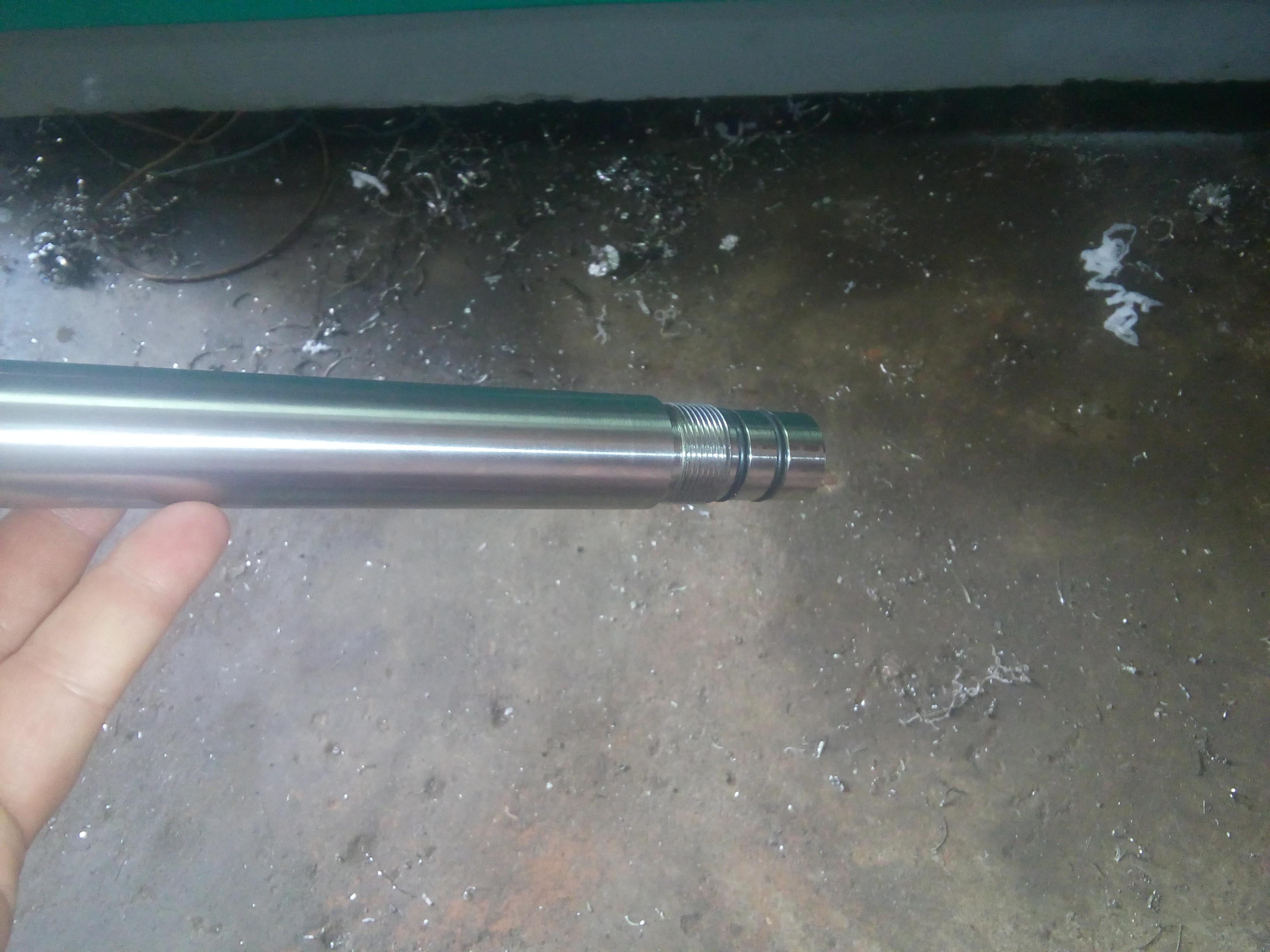

вот и пробочка задняя почти готова .
Вложения

За это сообщение автора kimver1 поблагодарили - 2:
arxip, ppp4
kimver1
Свой

Сообщения: 52
Зарегистрирован: 18 ноя 2014, 22:35
Откуда: россия . иваново
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 33 раз.

Re: Изготовление пневматической винтовки из титана

Сообщение kimver1 » 08 июл 2018, 18:56

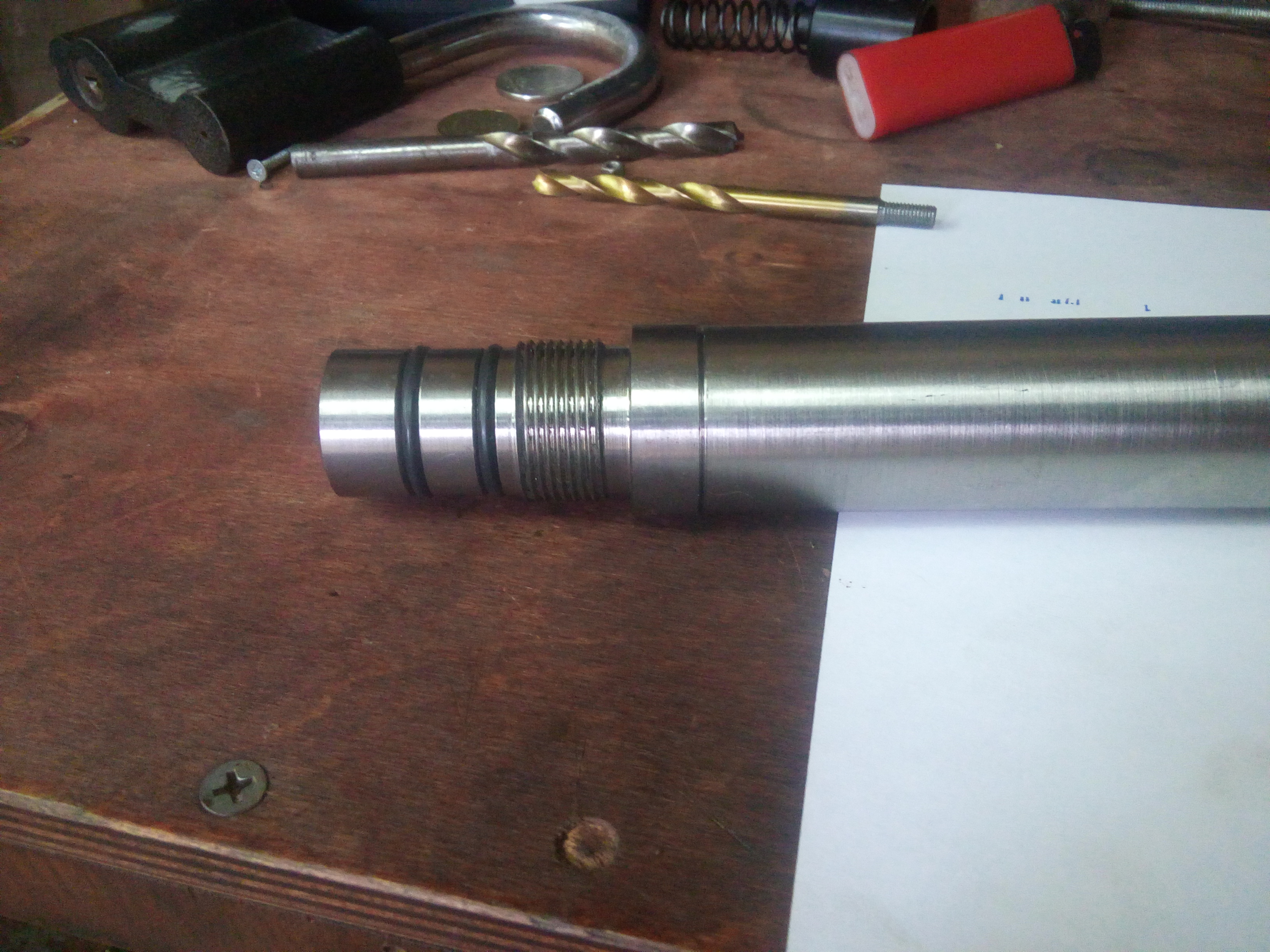

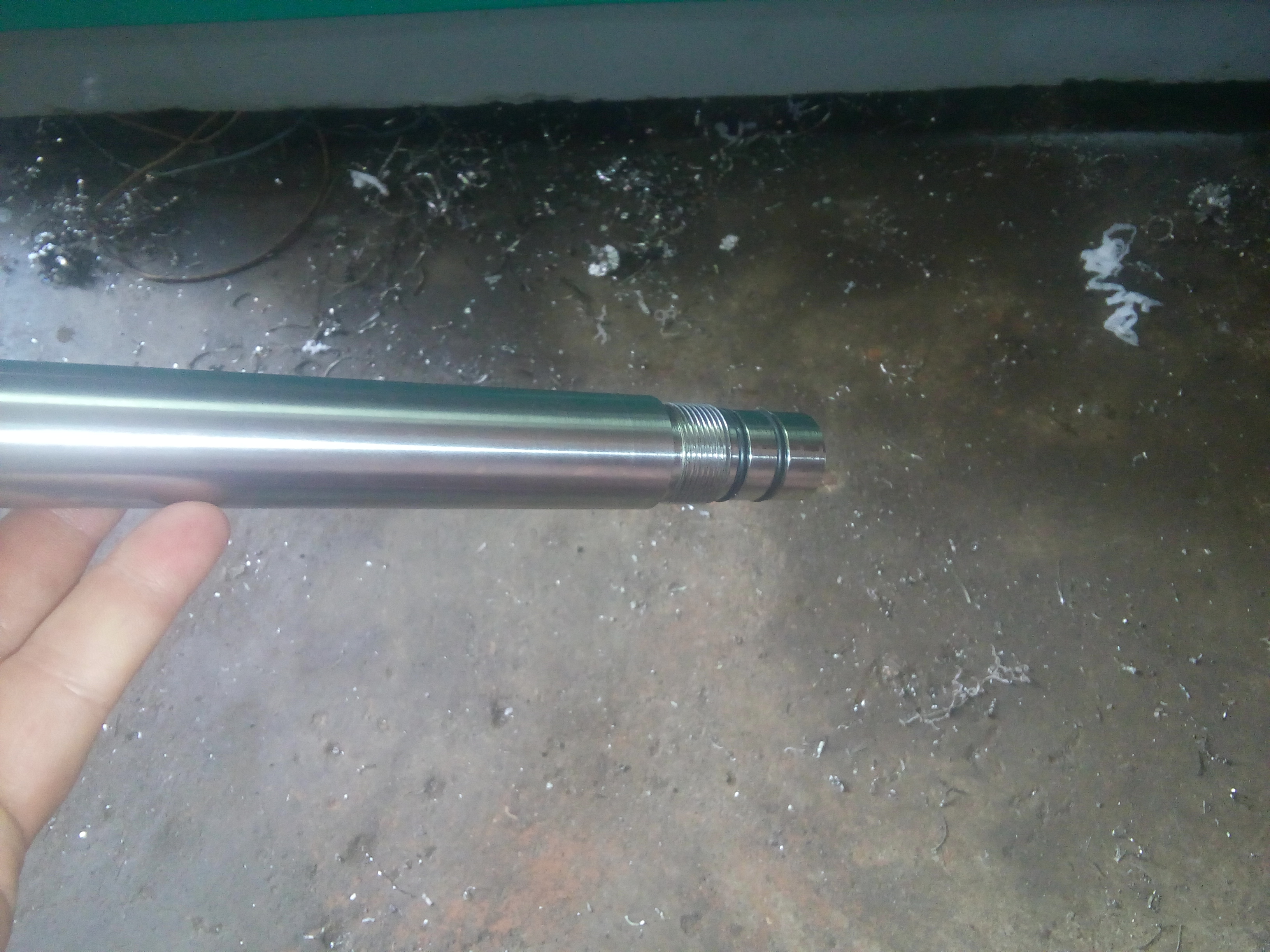

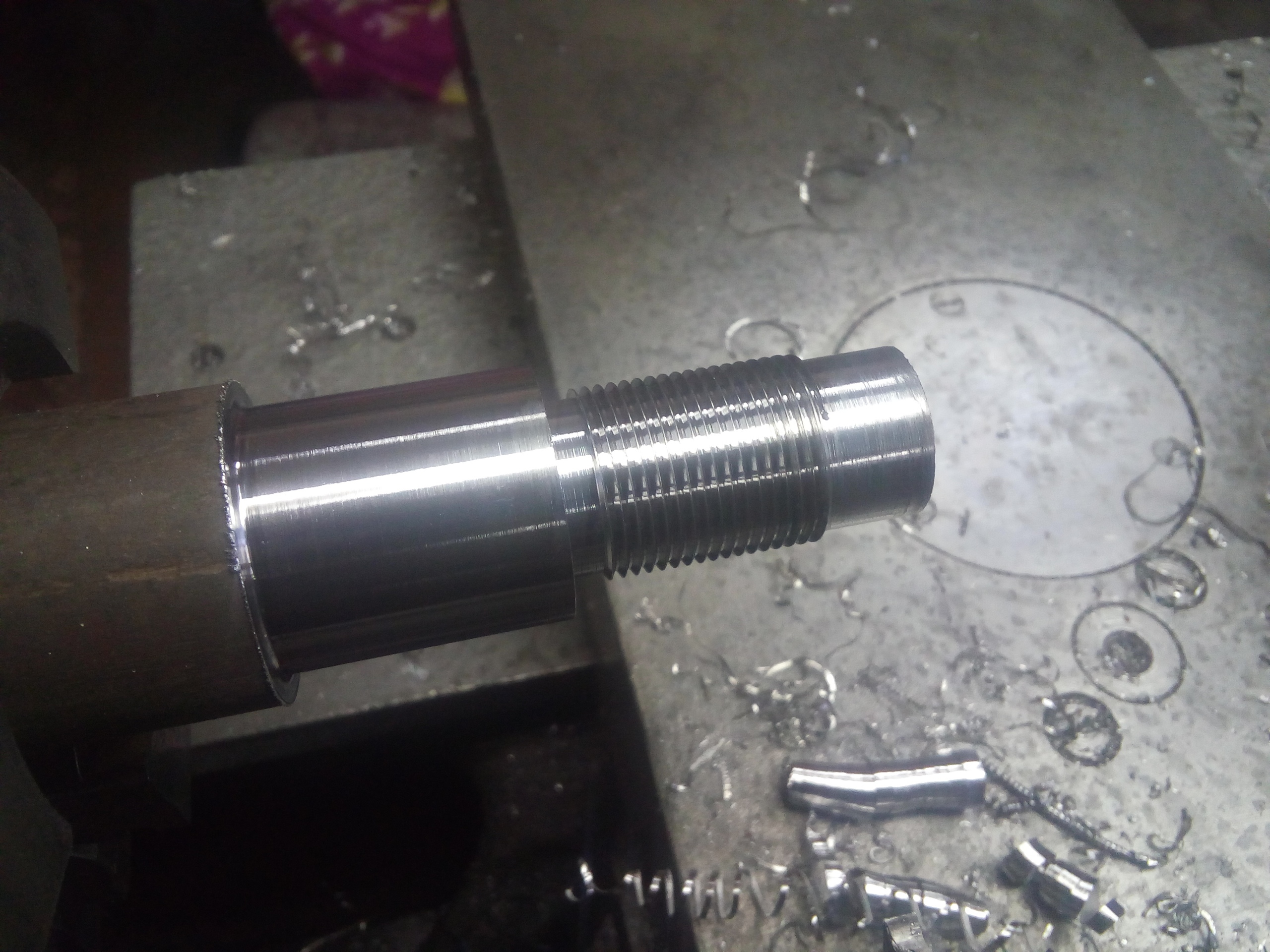

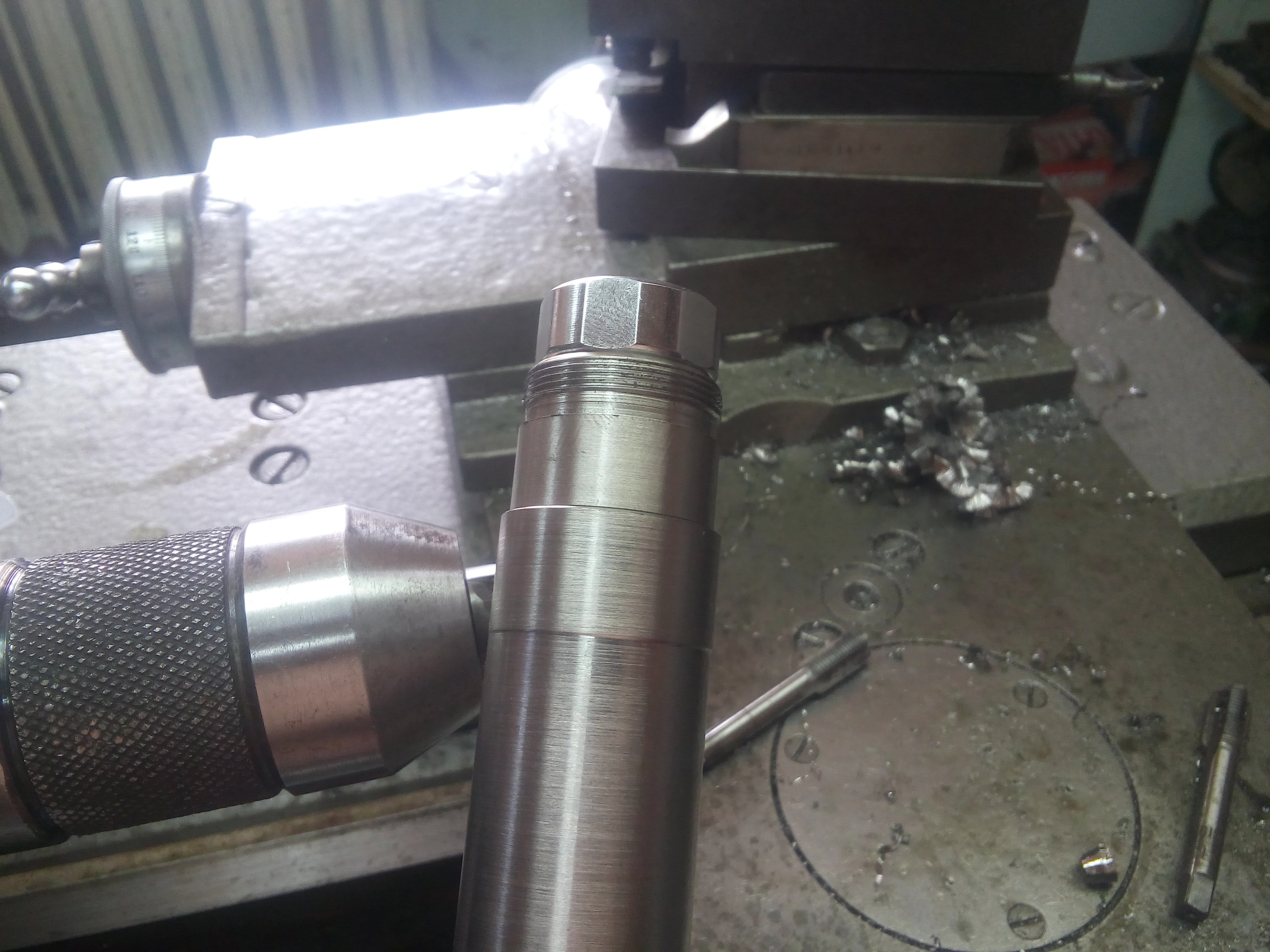

передняя пробка
Вложения

За это сообщение автора kimver1 поблагодарили - 2:
arxip, ppp4
kimver1
Свой

Сообщения: 52
Зарегистрирован: 18 ноя 2014, 22:35
Откуда: россия . иваново
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 33 раз.

Re: Изготовление пневматической винтовки из титана

Сообщение kimver1 » 08 июл 2018, 18:59

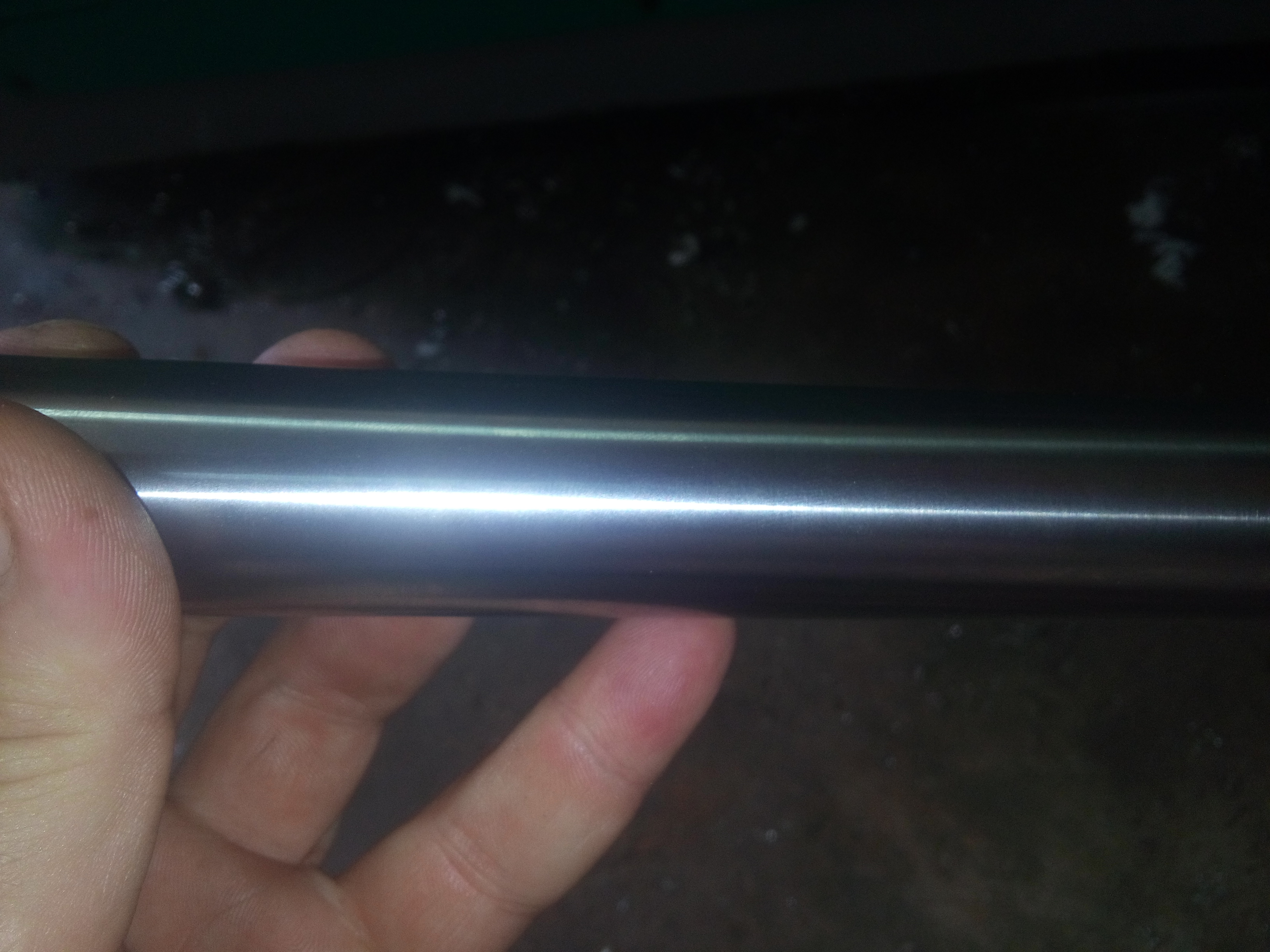

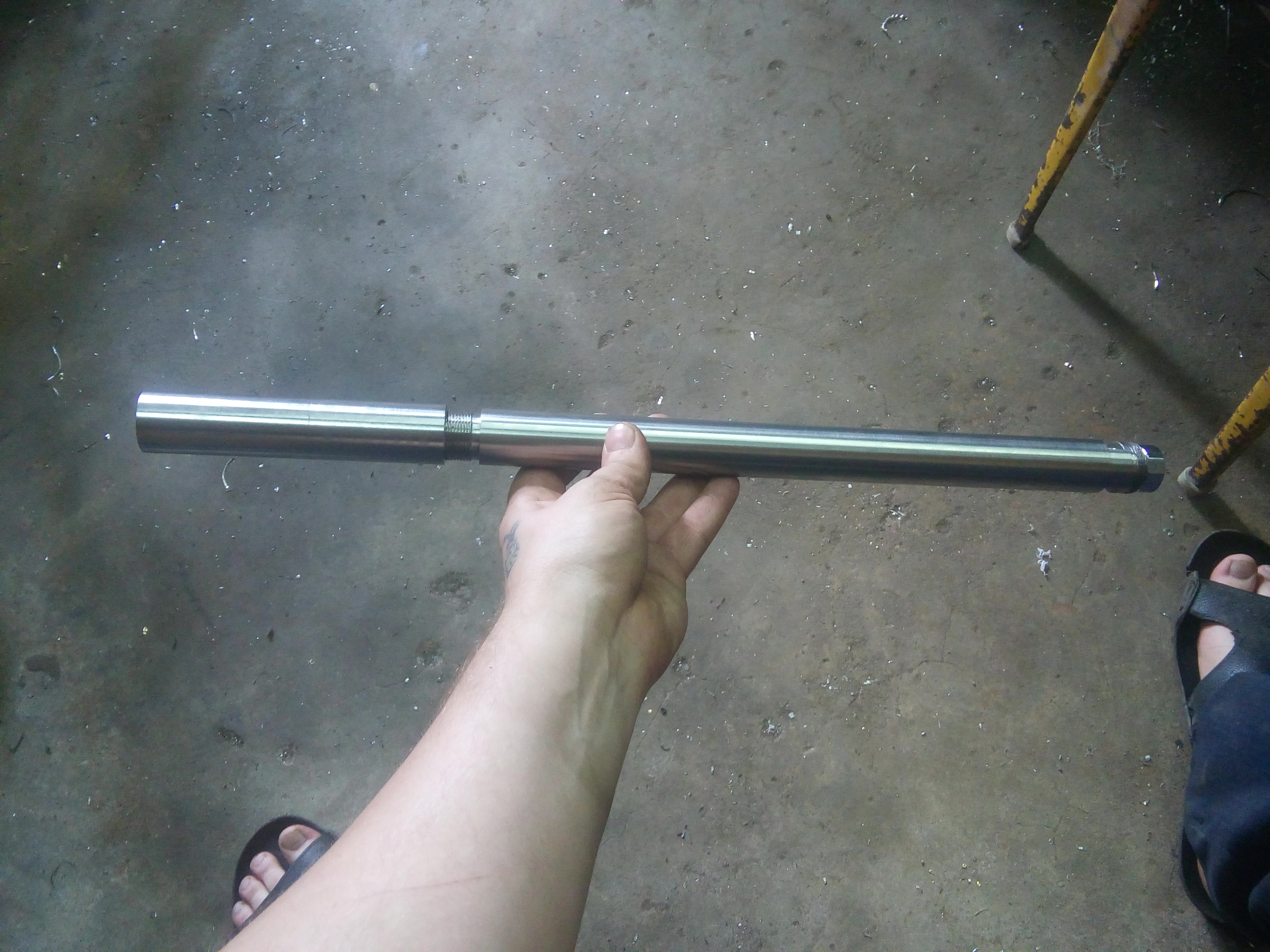

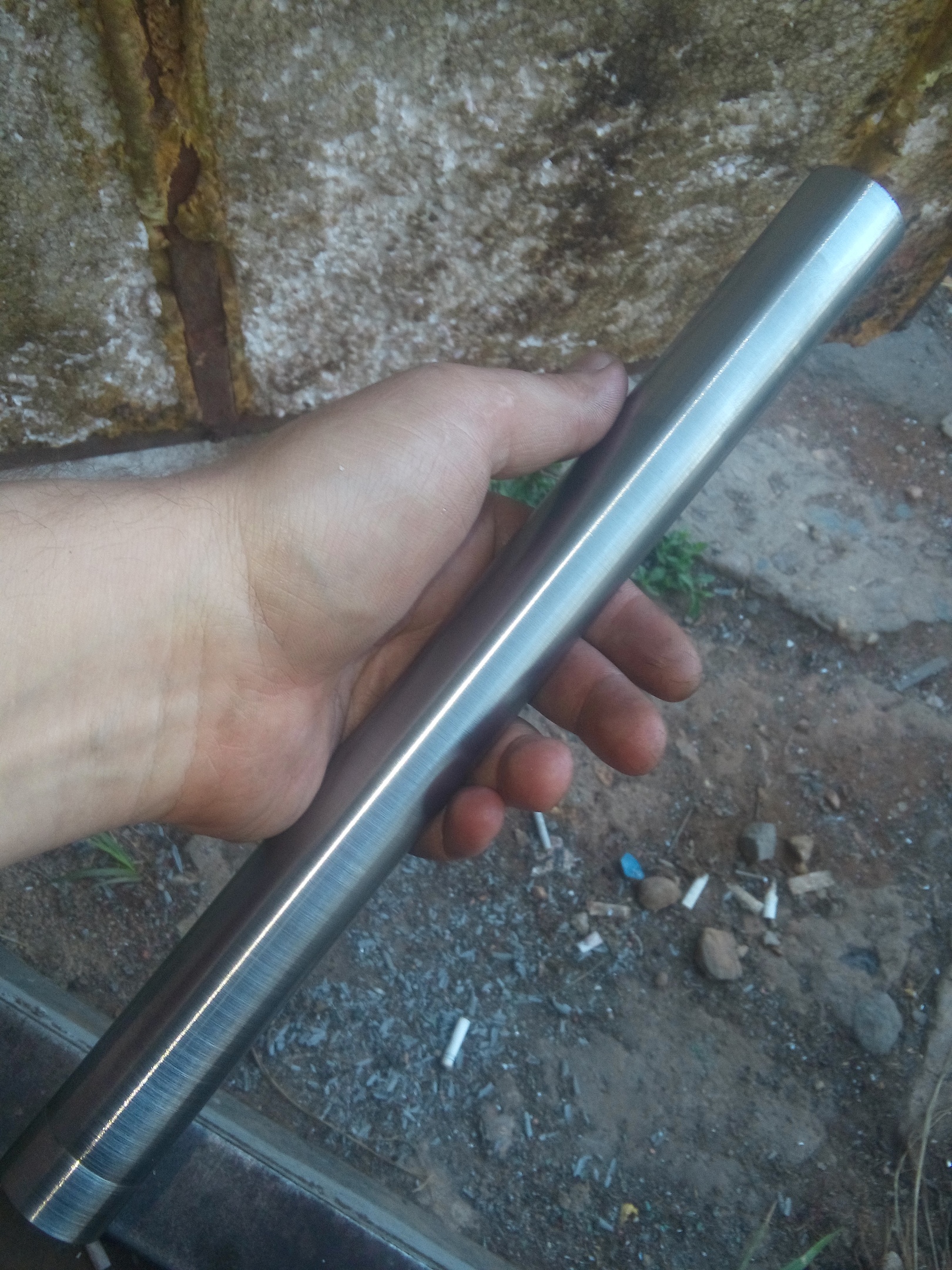

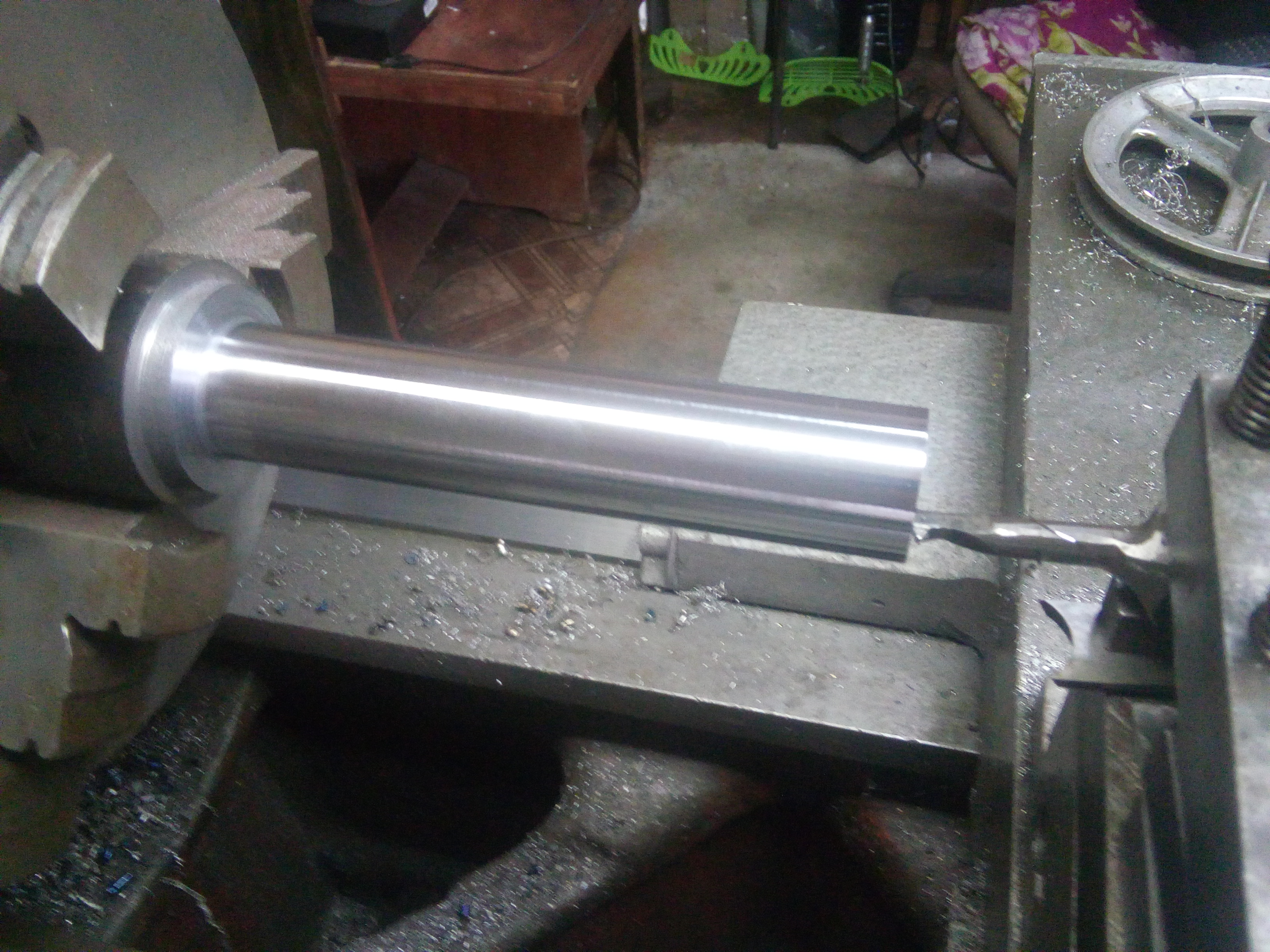

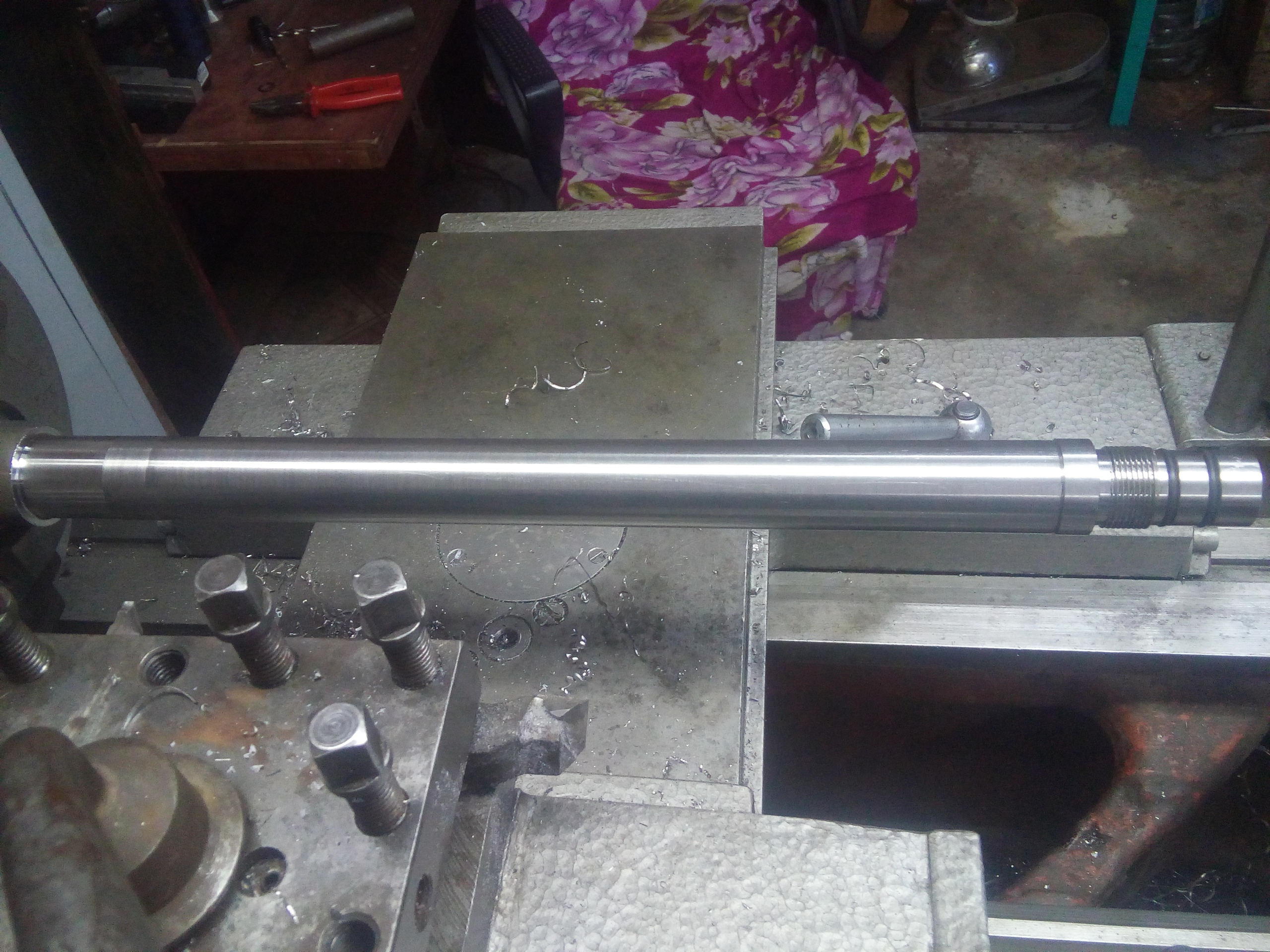

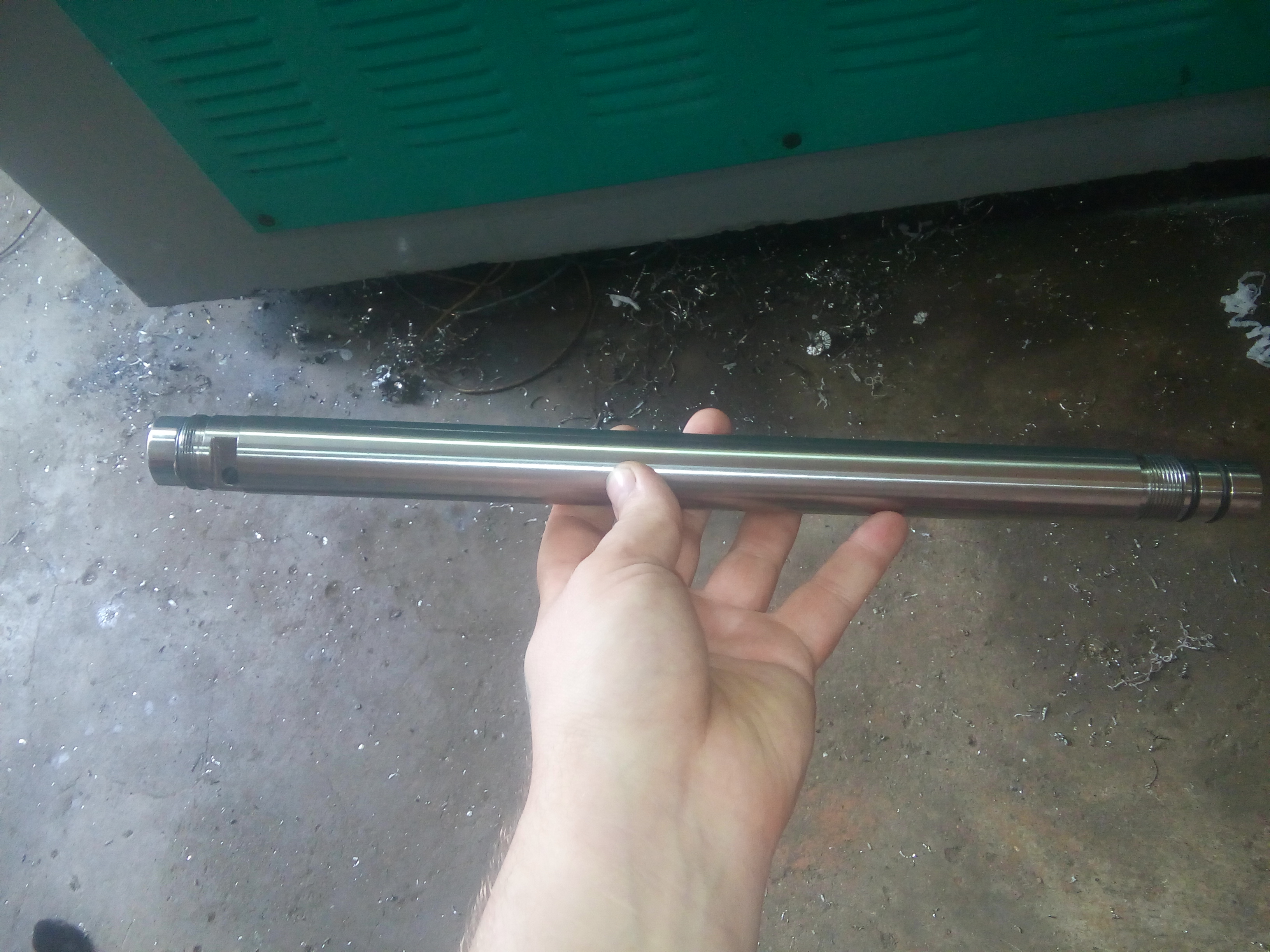

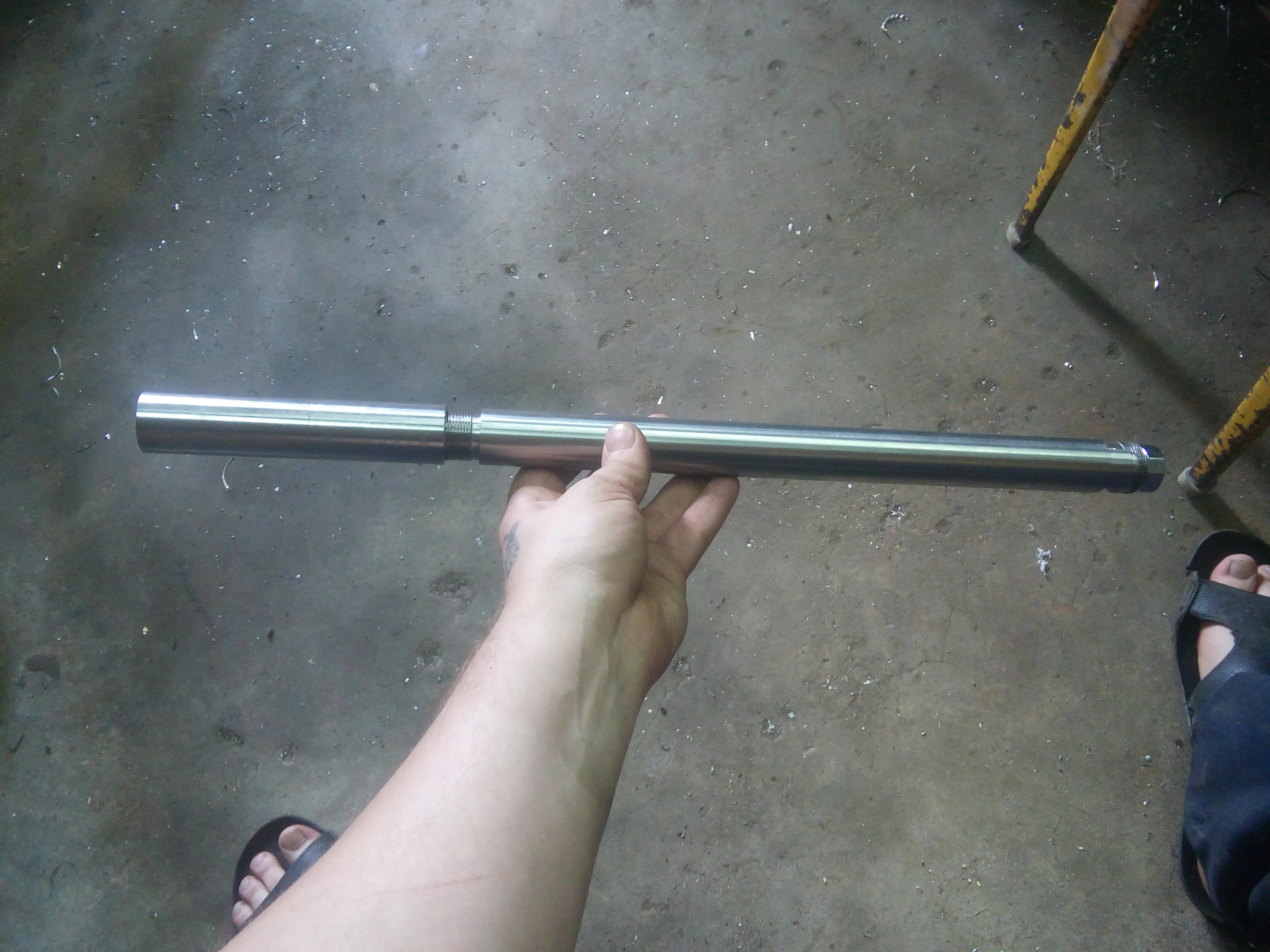

финишная обработка из под резца .
Вложения

За это сообщение автора kimver1 поблагодарили - 2:
arxip, ppp4
kimver1
Свой

Сообщения: 52
Зарегистрирован: 18 ноя 2014, 22:35
Откуда: россия . иваново
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 33 раз.

Re: Изготовление пневматической винтовки из титана

Сообщение kimver1 » 08 июл 2018, 19:00

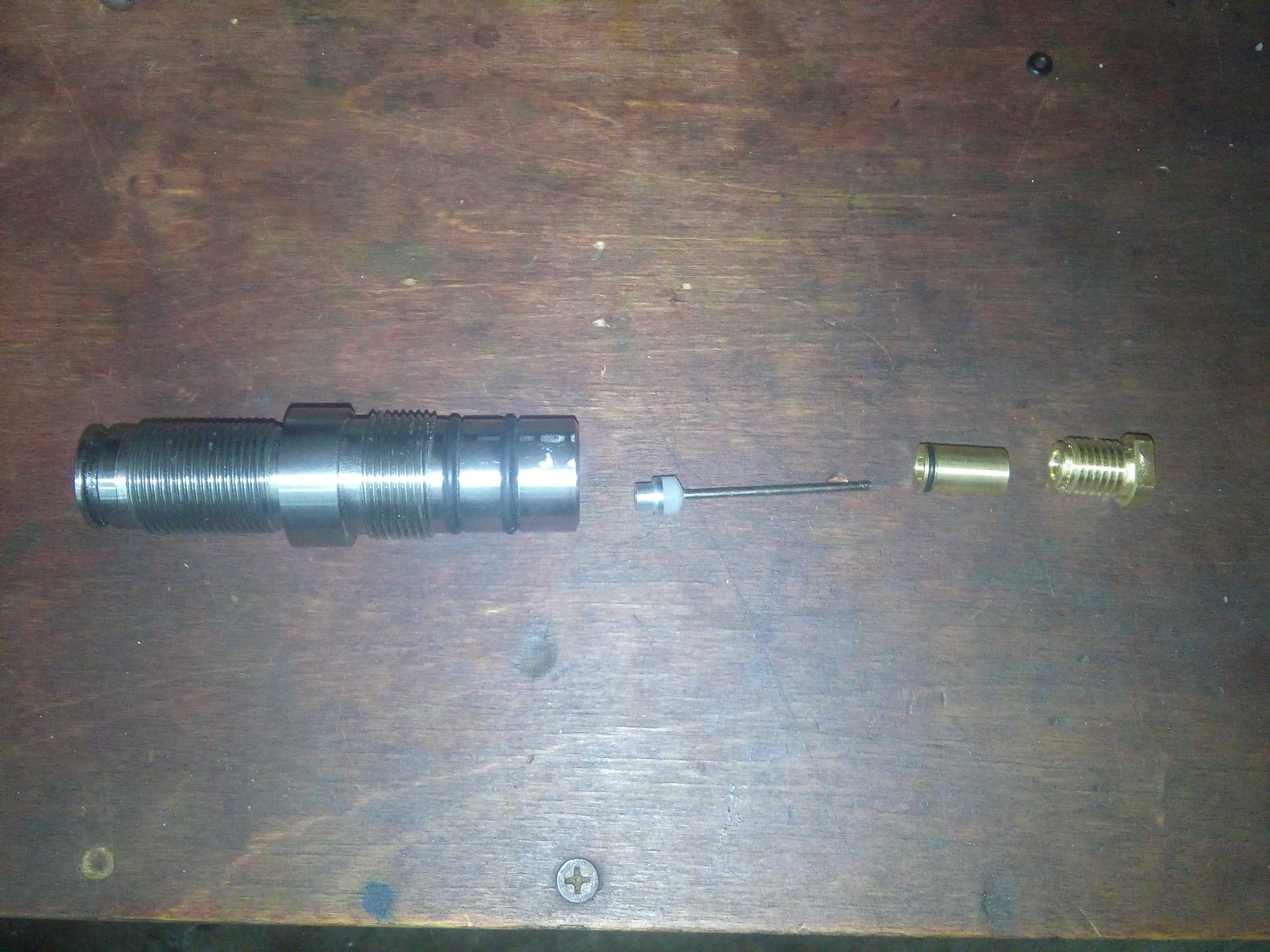

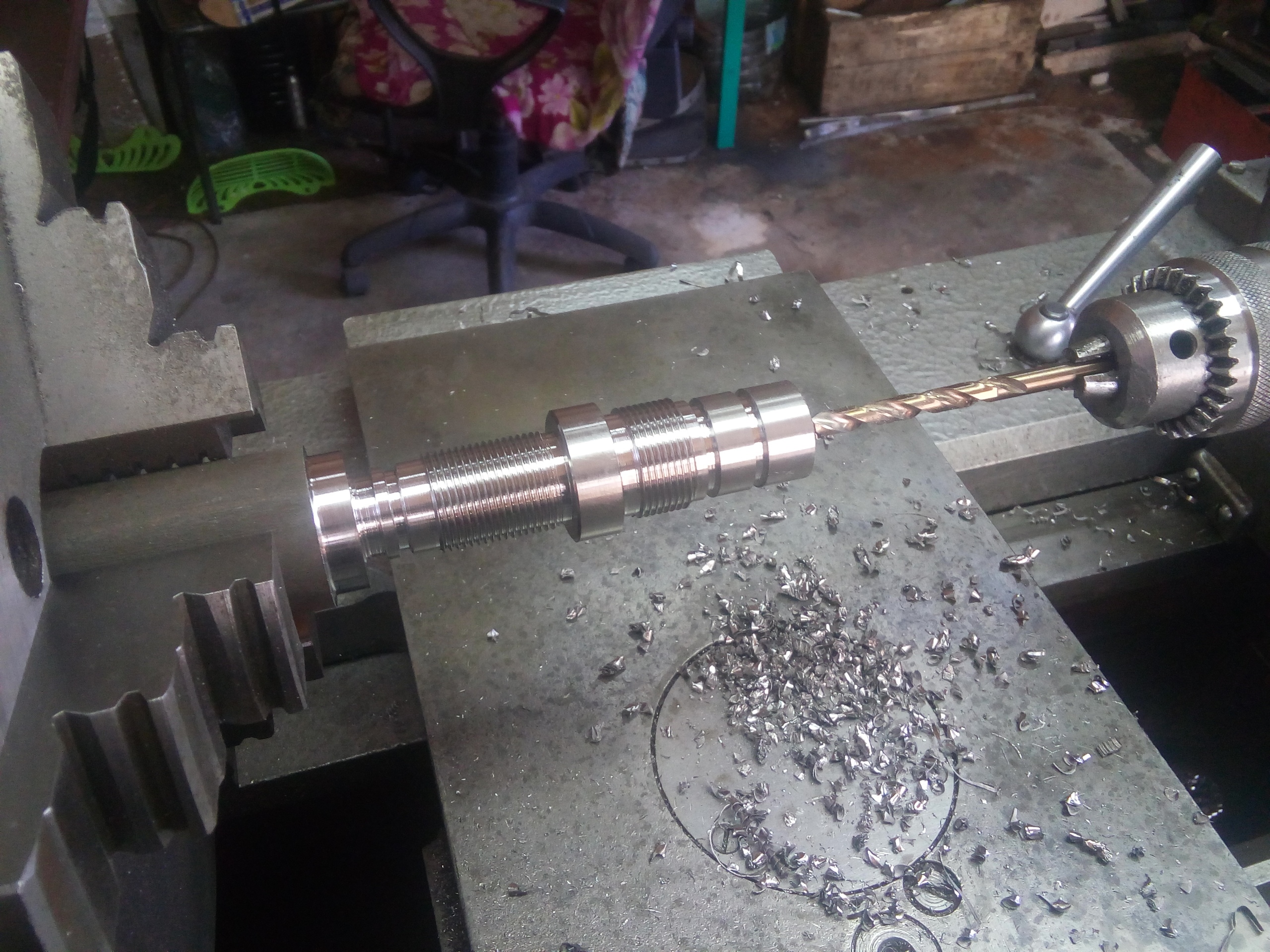

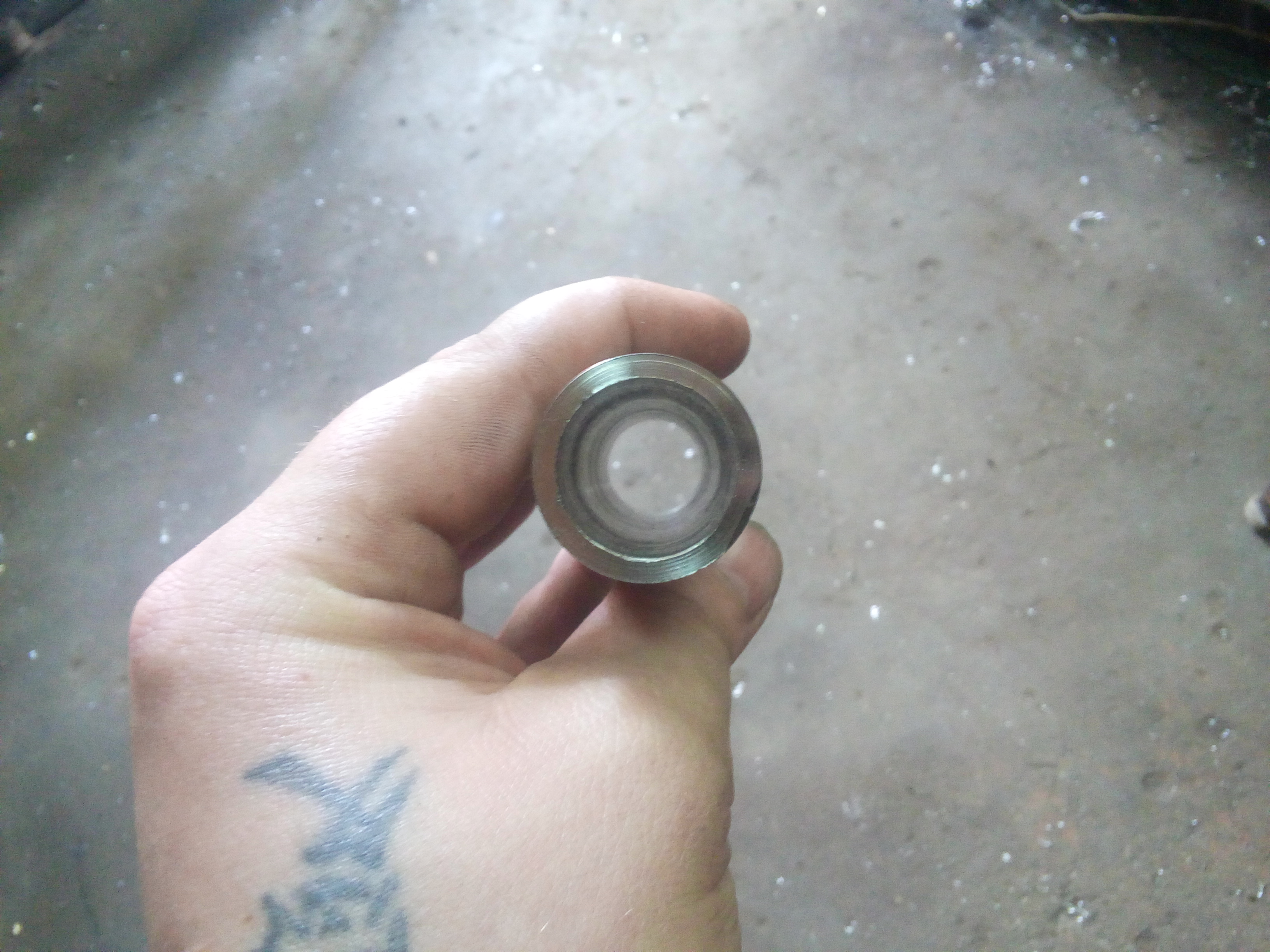

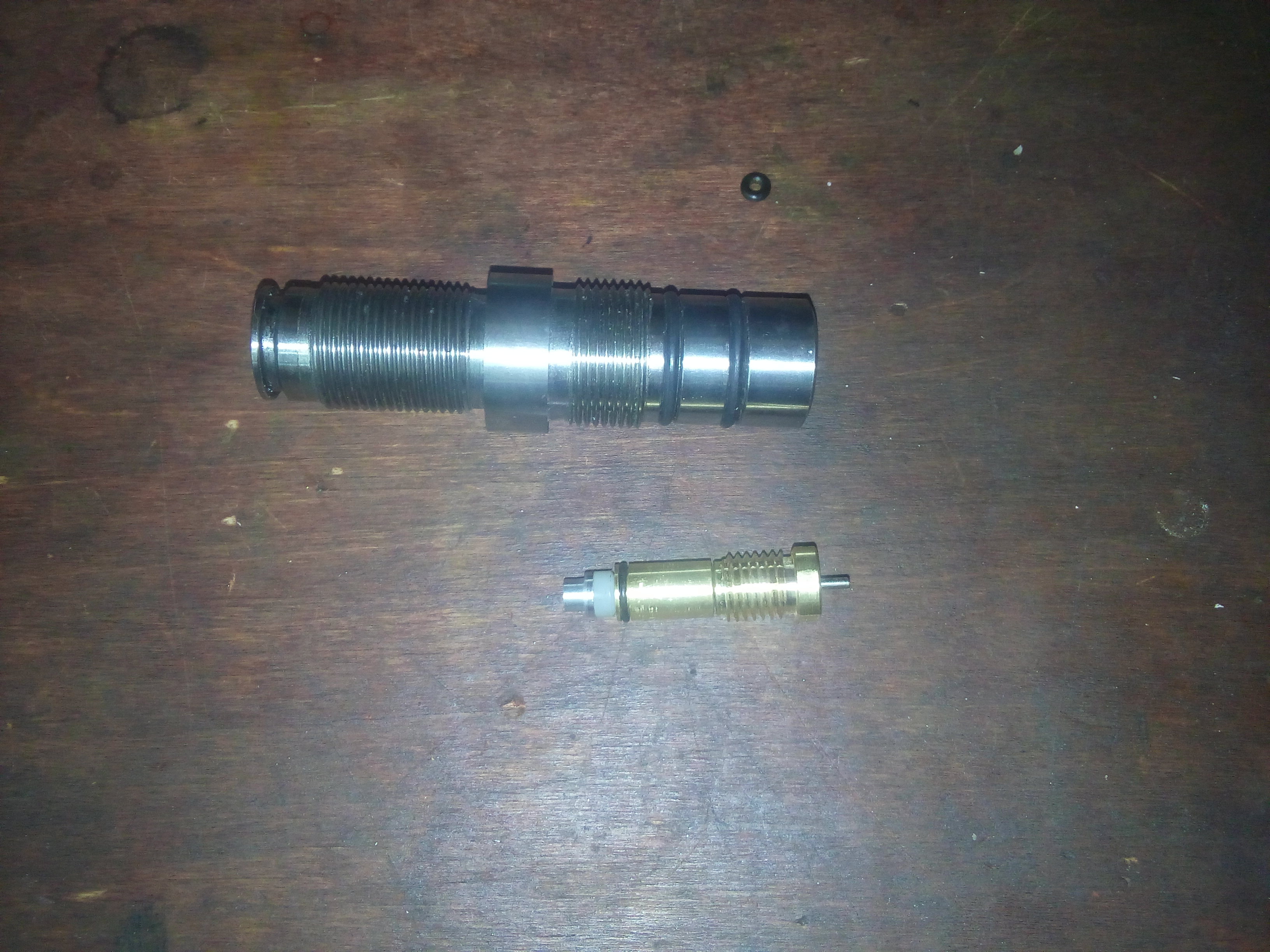

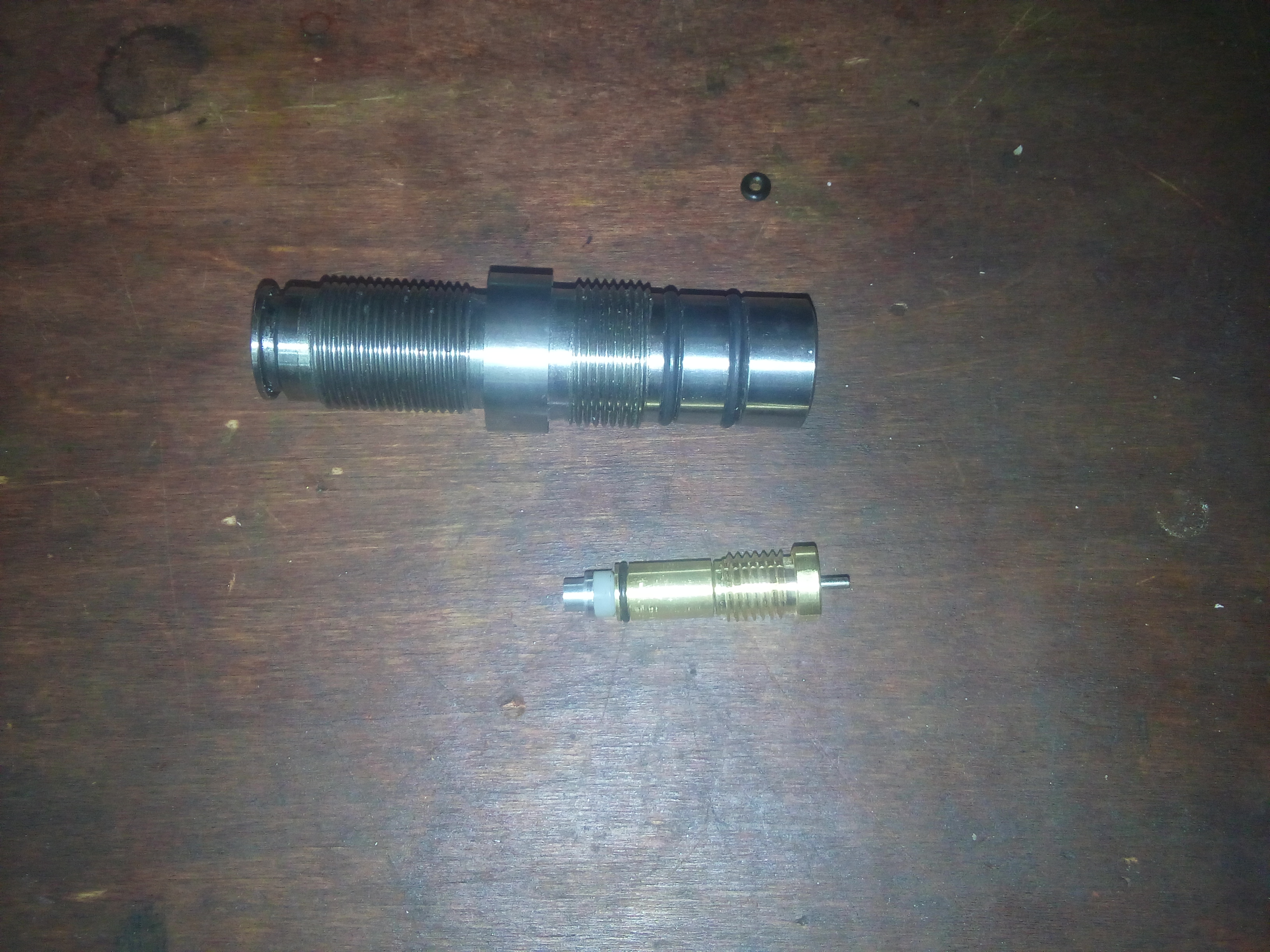

доделал фурнитуру . это будет клапаном .
Вложения

За это сообщение автора kimver1 поблагодарили - 2:
arxip, ppp4
kimver1
Свой

Сообщения: 52
Зарегистрирован: 18 ноя 2014, 22:35
Откуда: россия . иваново
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 33 раз.

Re: Изготовление пневматической винтовки из титана

Сообщение kimver1 » 08 июл 2018, 19:02

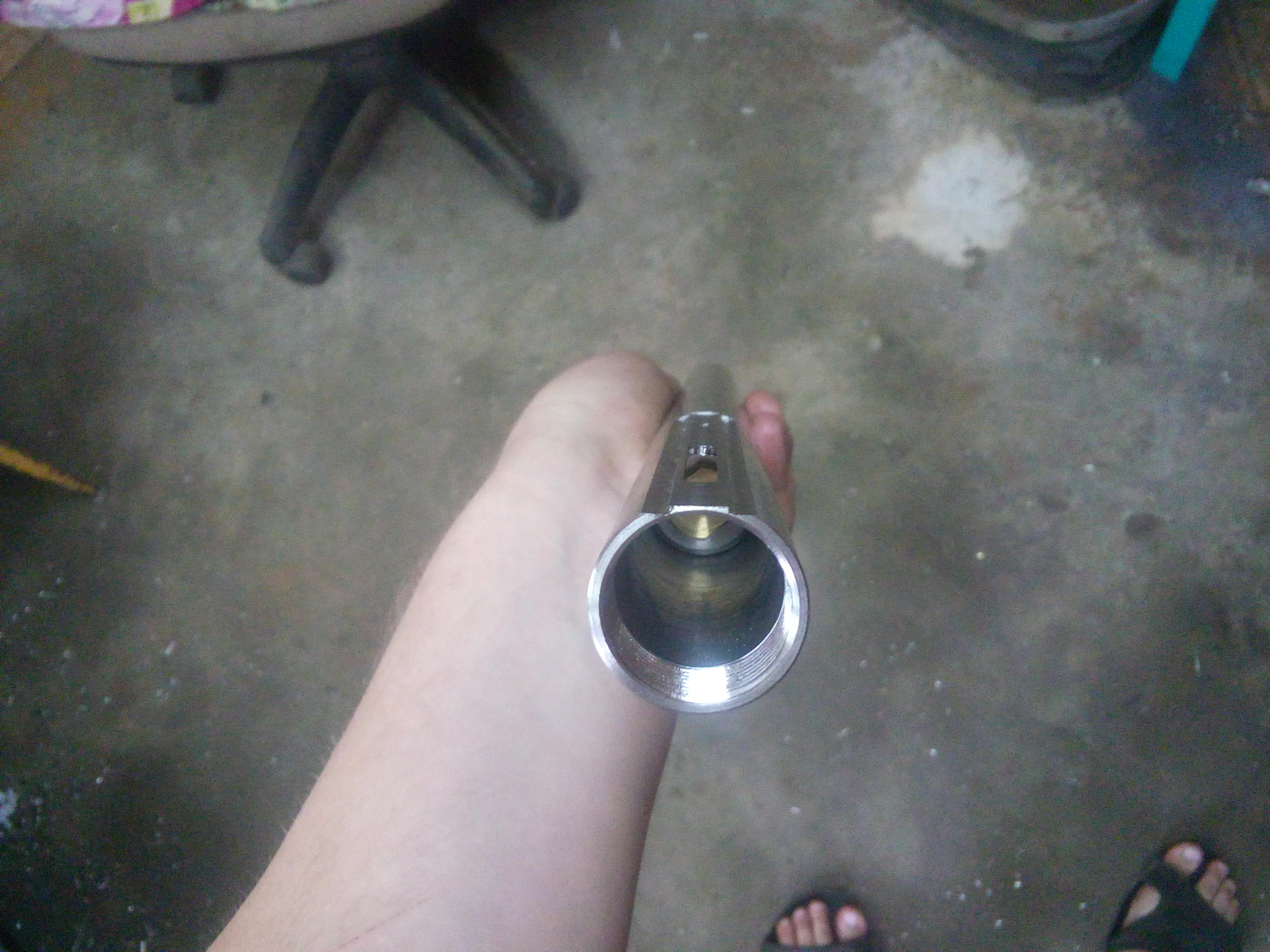

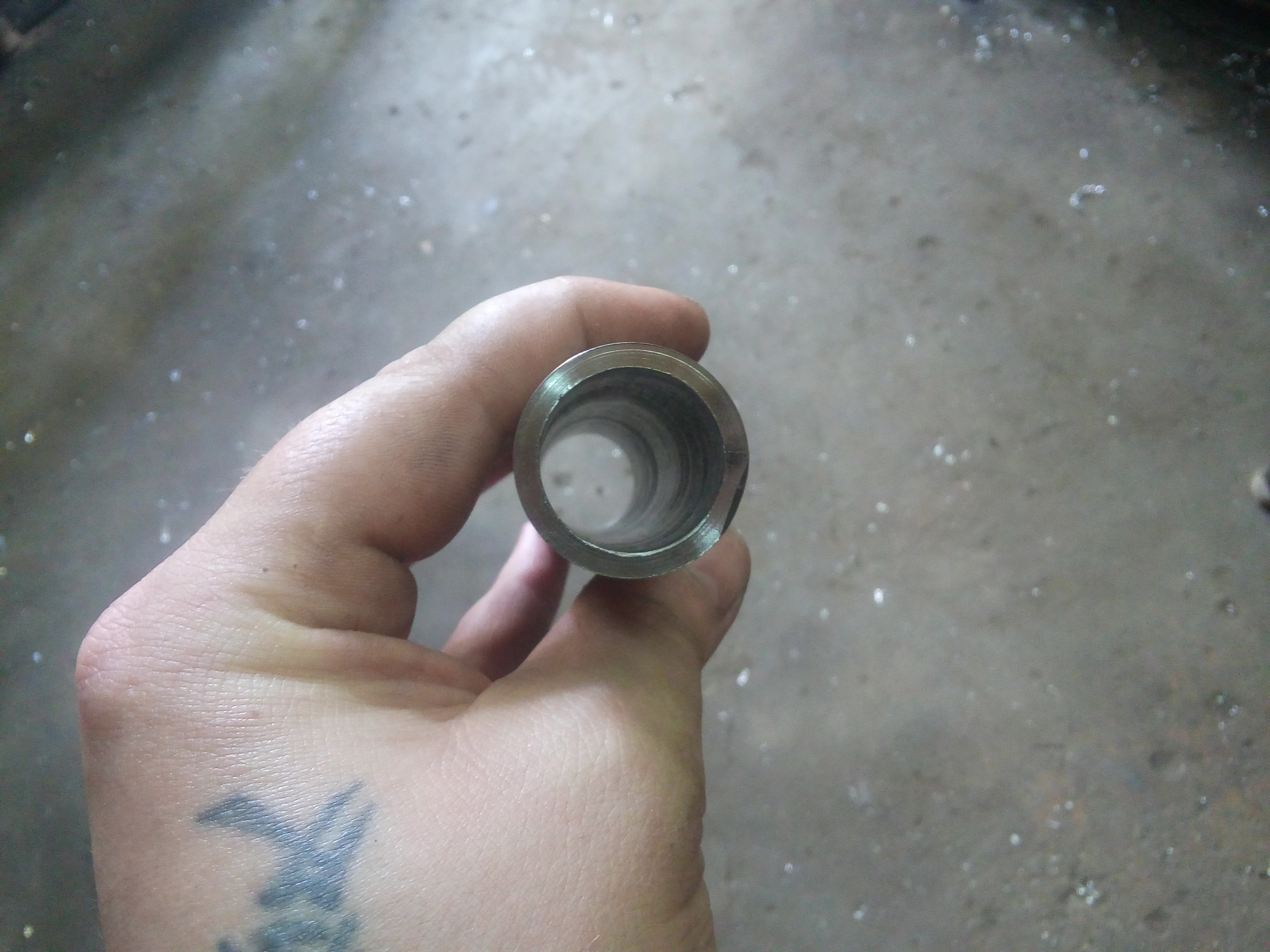

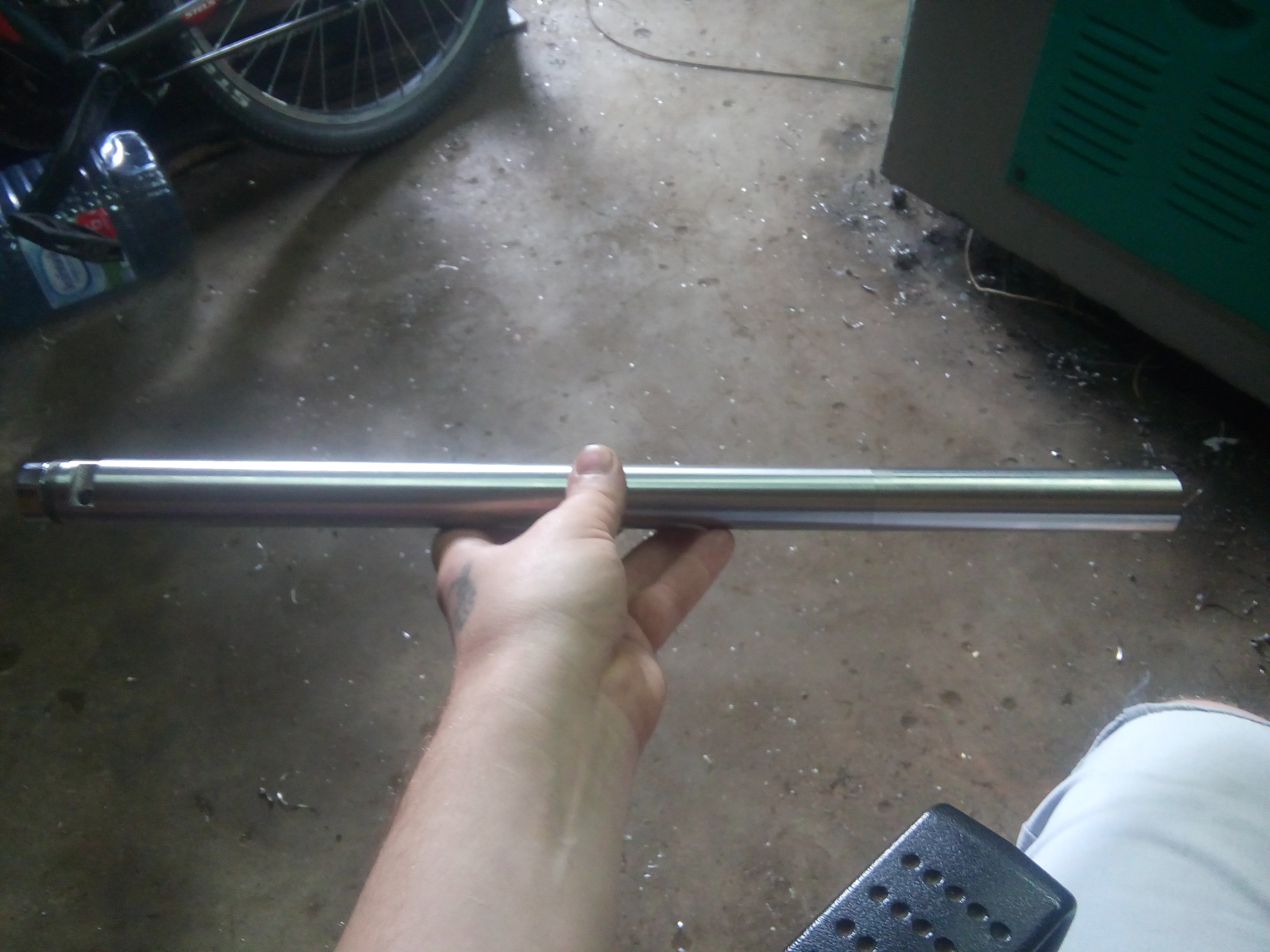

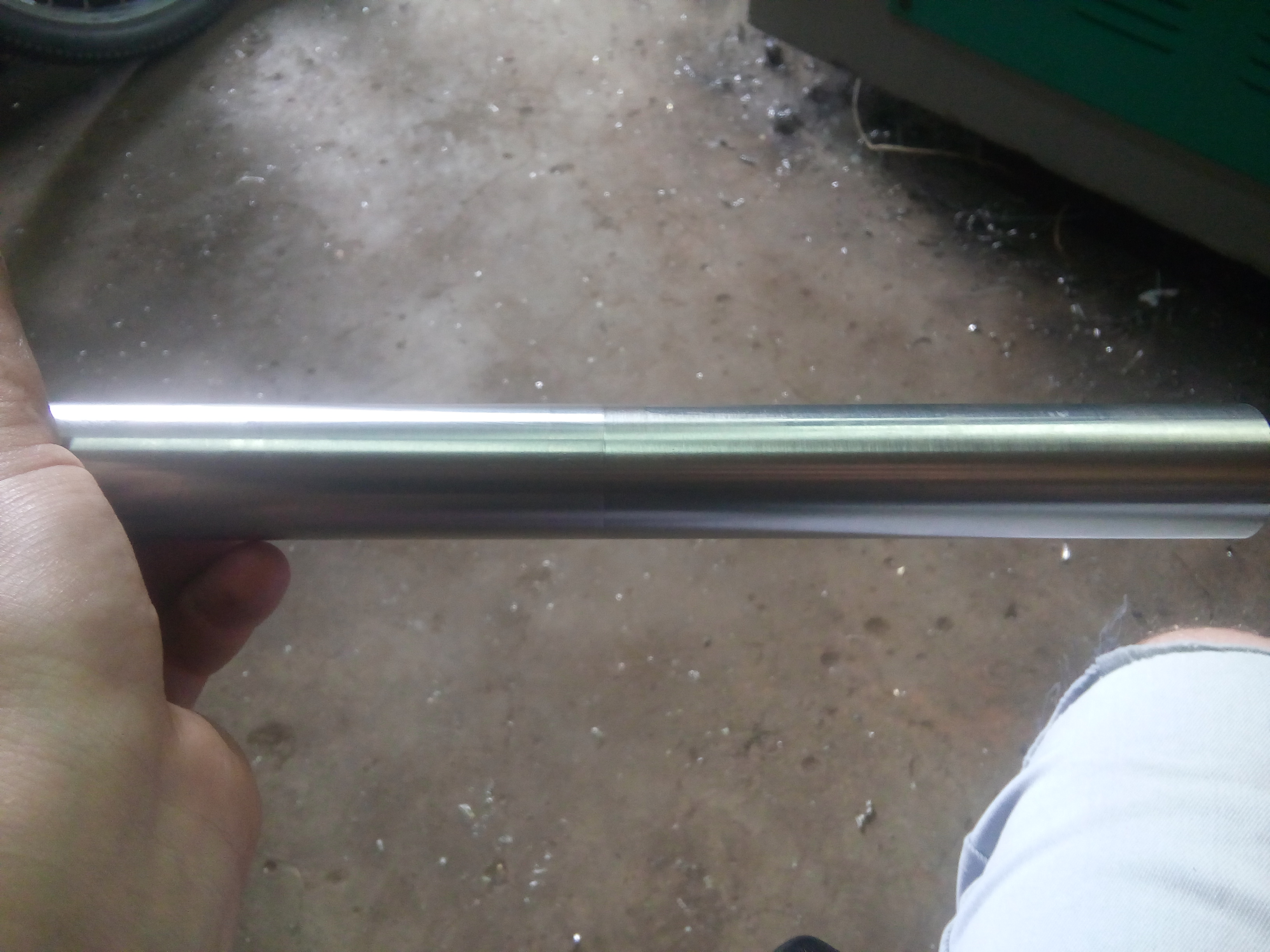

просверлил трубу ударника .
сверлил 3 часа .
Вложения

За это сообщение автора kimver1 поблагодарили - 2:
arxip, ppp4
kimver1
Свой

Сообщения: 52
Зарегистрирован: 18 ноя 2014, 22:35
Откуда: россия . иваново
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 33 раз.

Re: Изготовление пневматической винтовки из титана

Сообщение kimver1 » 08 июл 2018, 19:05

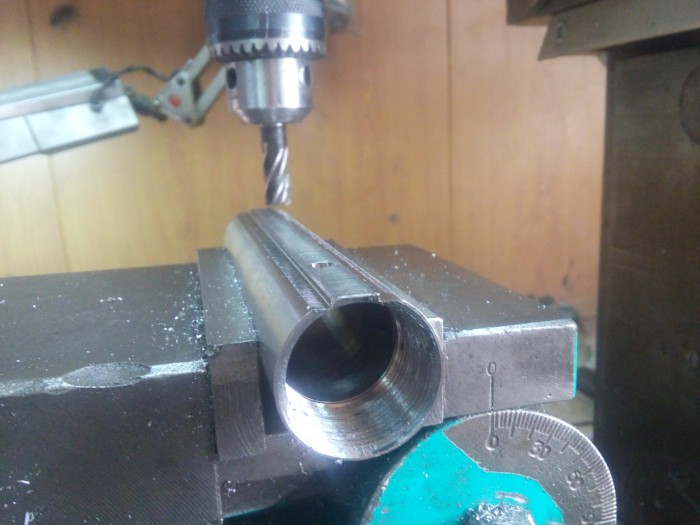

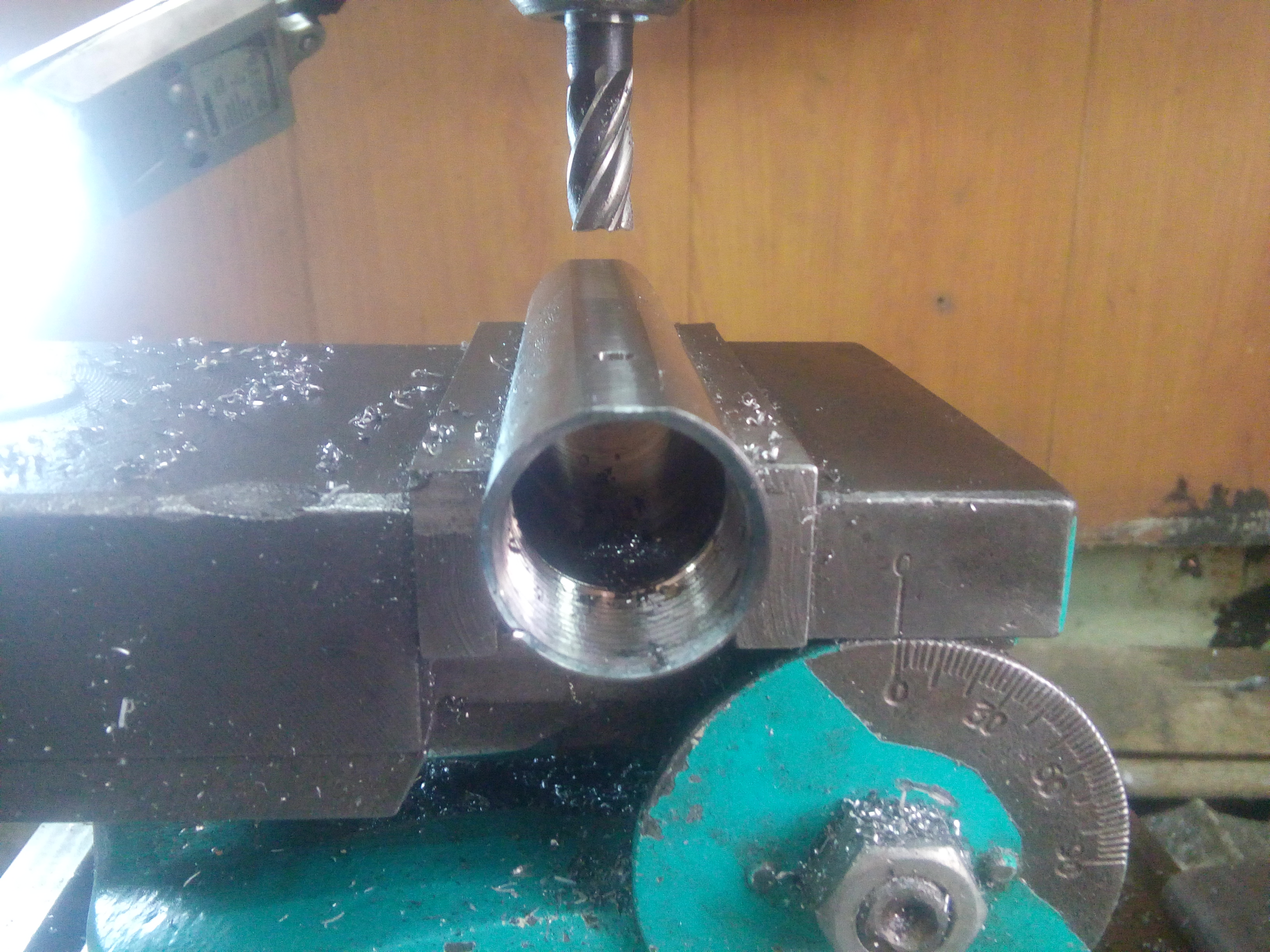

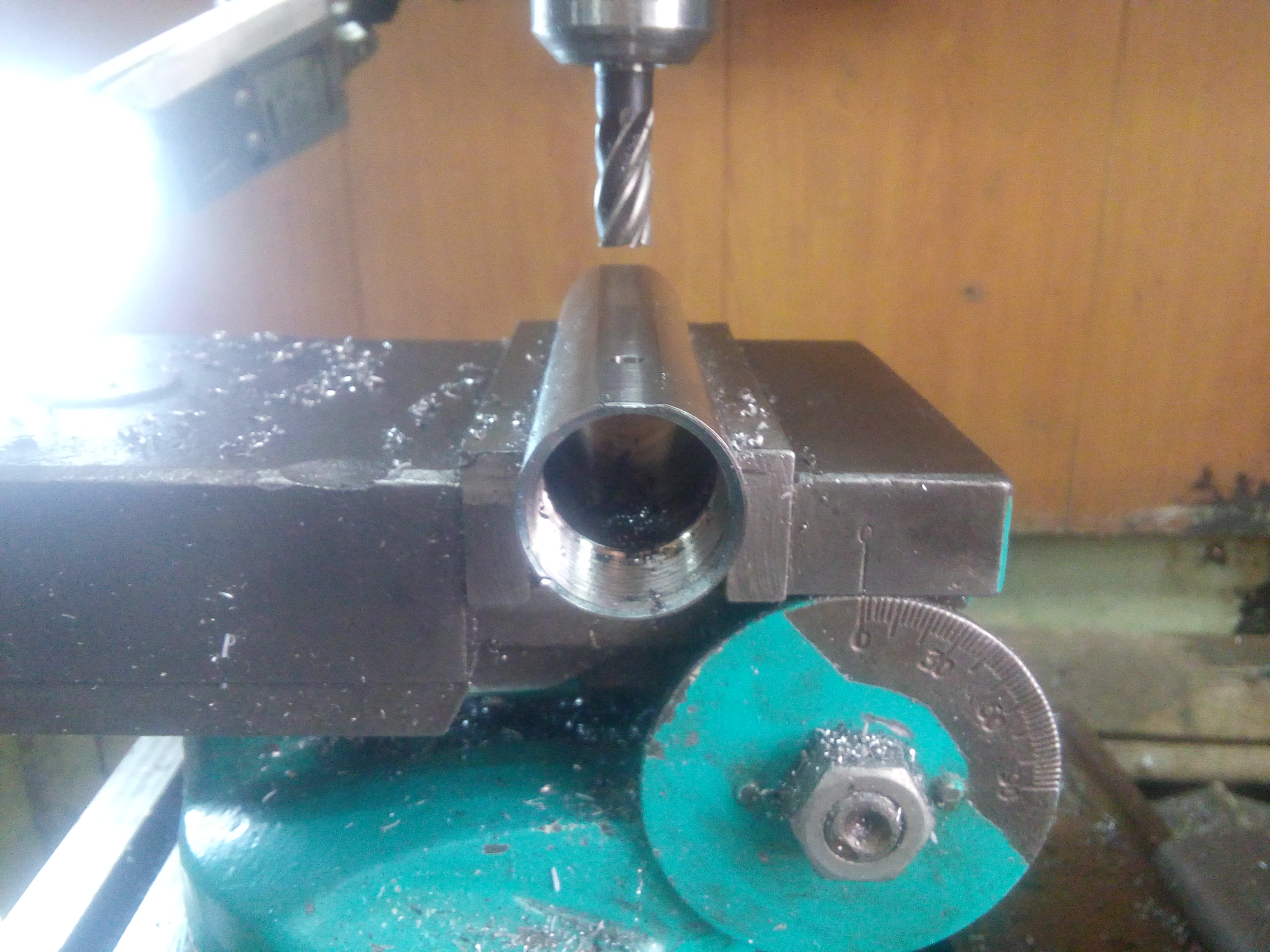

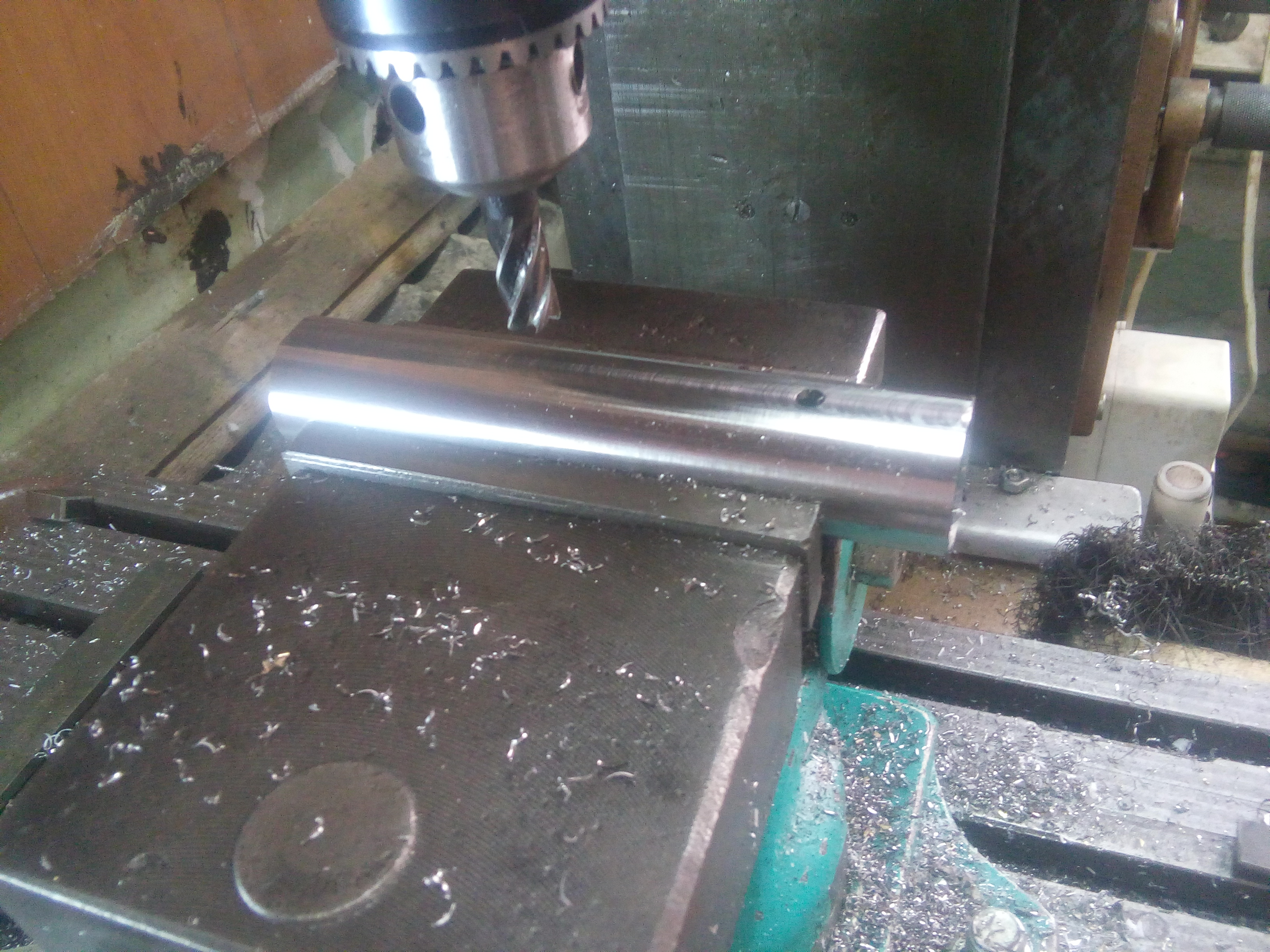

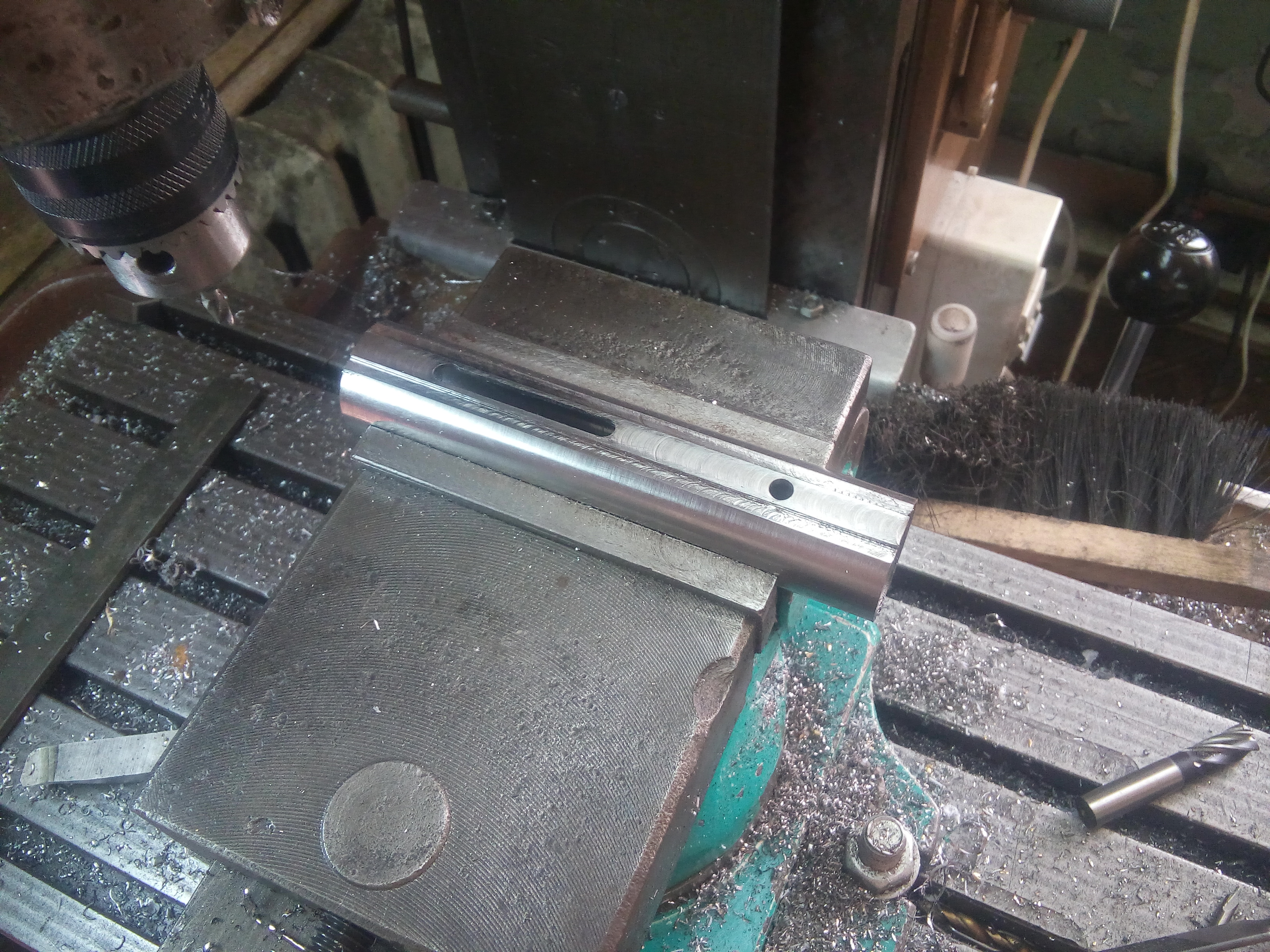

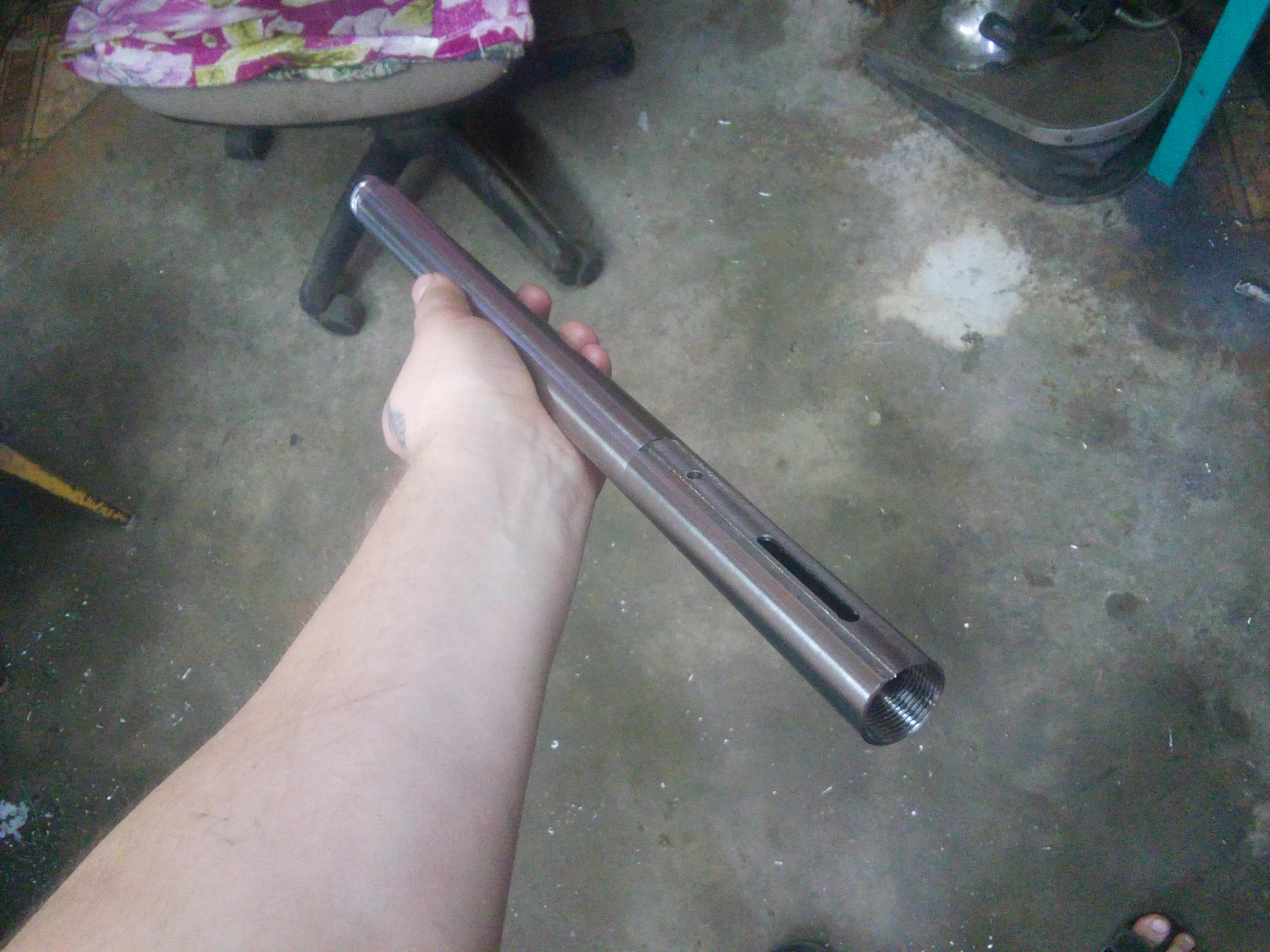

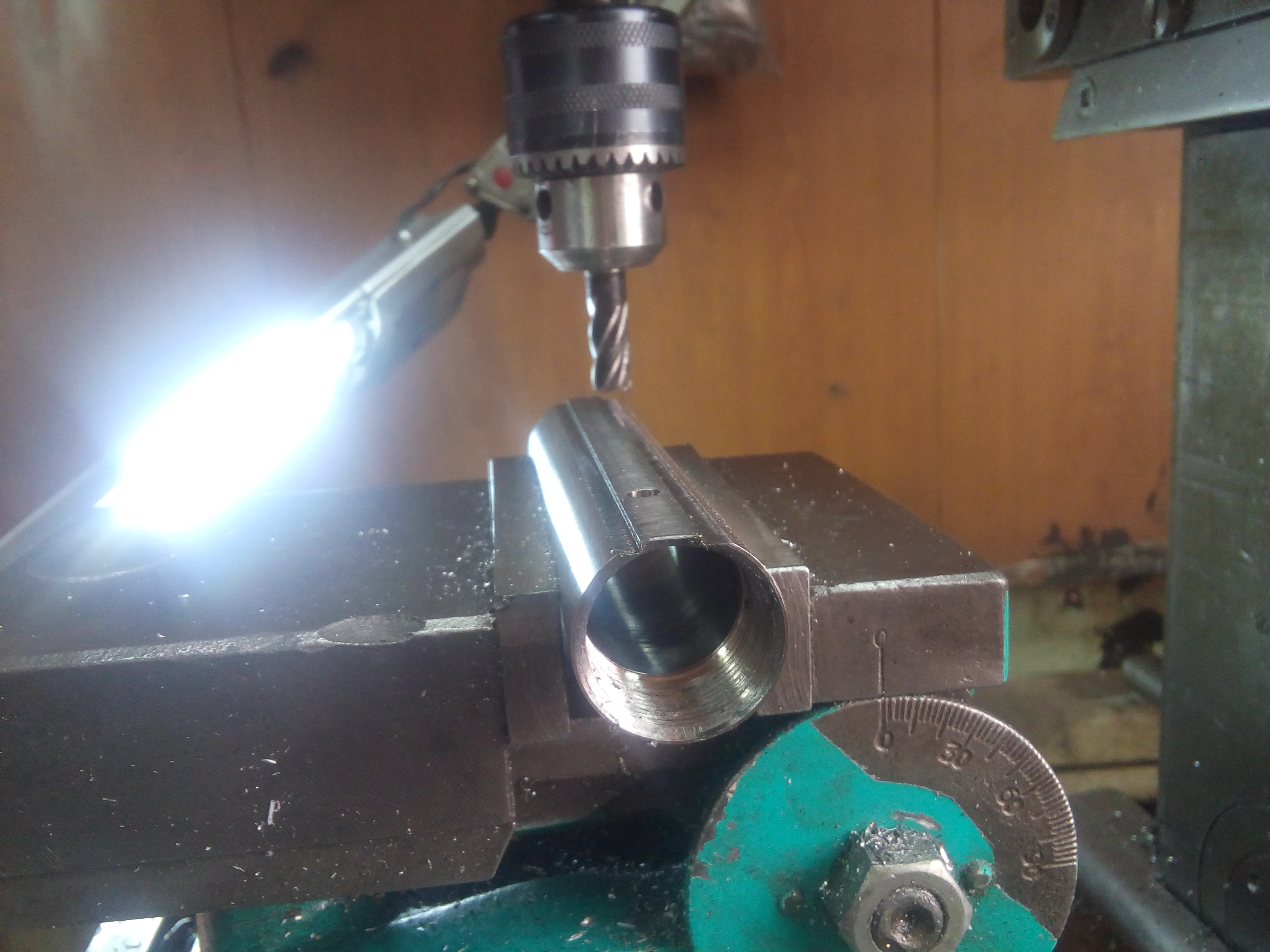

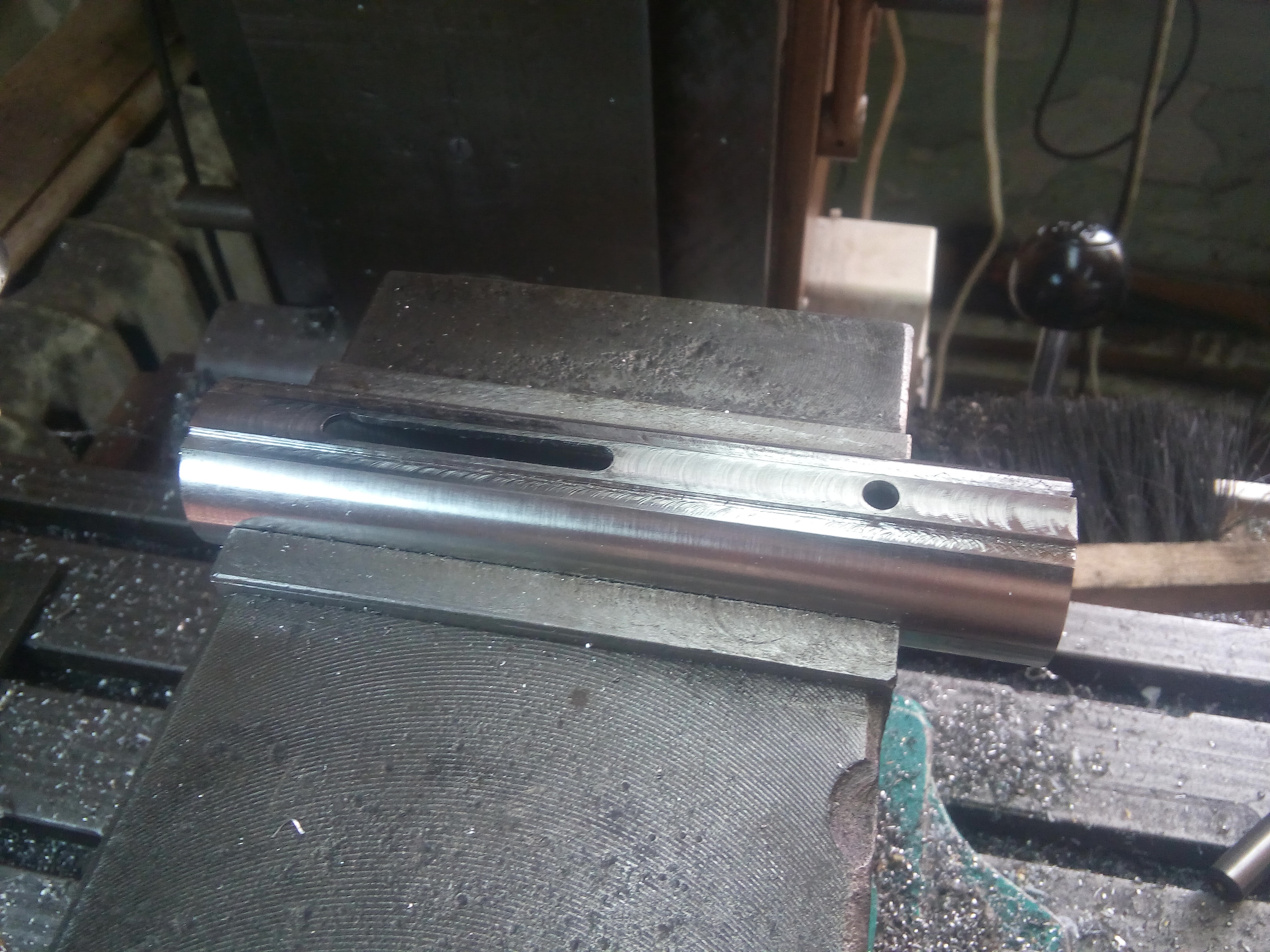

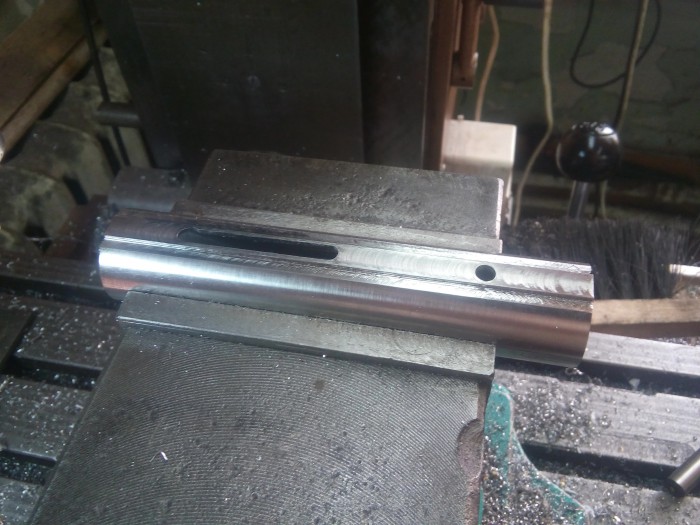

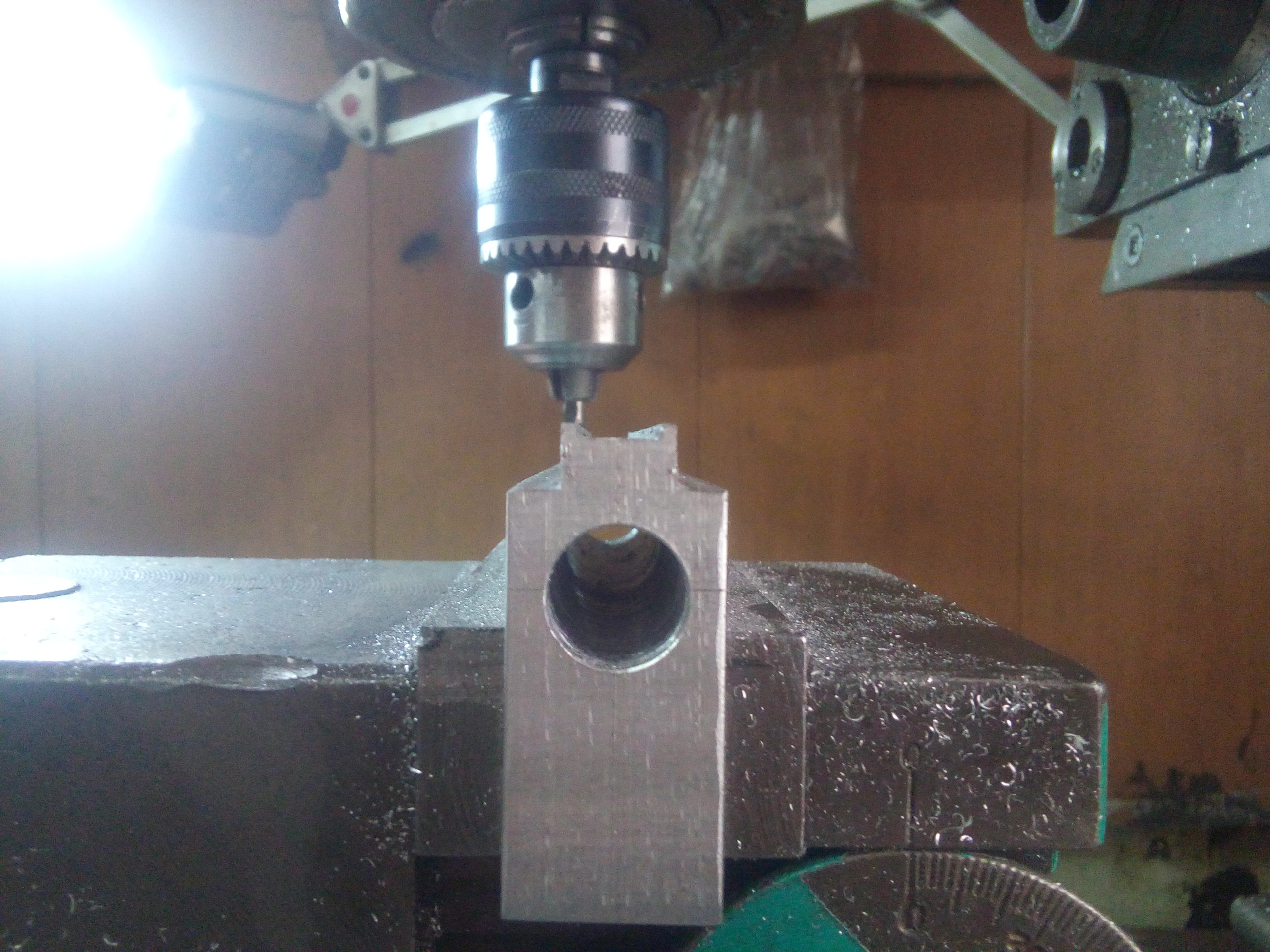

фрезеровка трубы
Вложения

За это сообщение автора kimver1 поблагодарили - 2:
arxip, ppp4
kimver1
Свой

Сообщения: 52
Зарегистрирован: 18 ноя 2014, 22:35
Откуда: россия . иваново
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 33 раз.

Re: Изготовление пневматической винтовки из титана

Сообщение kimver1 » 08 июл 2018, 19:07

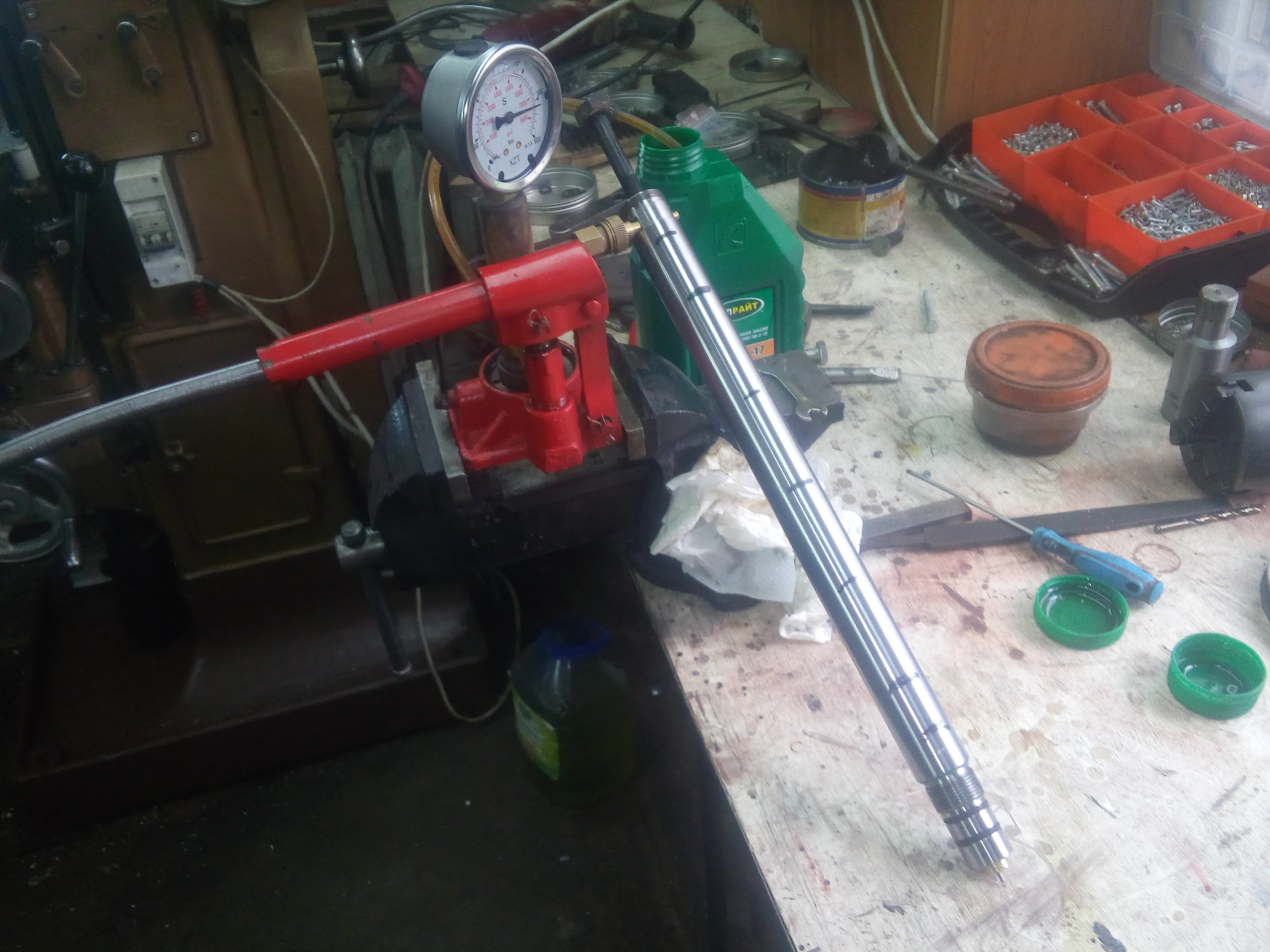

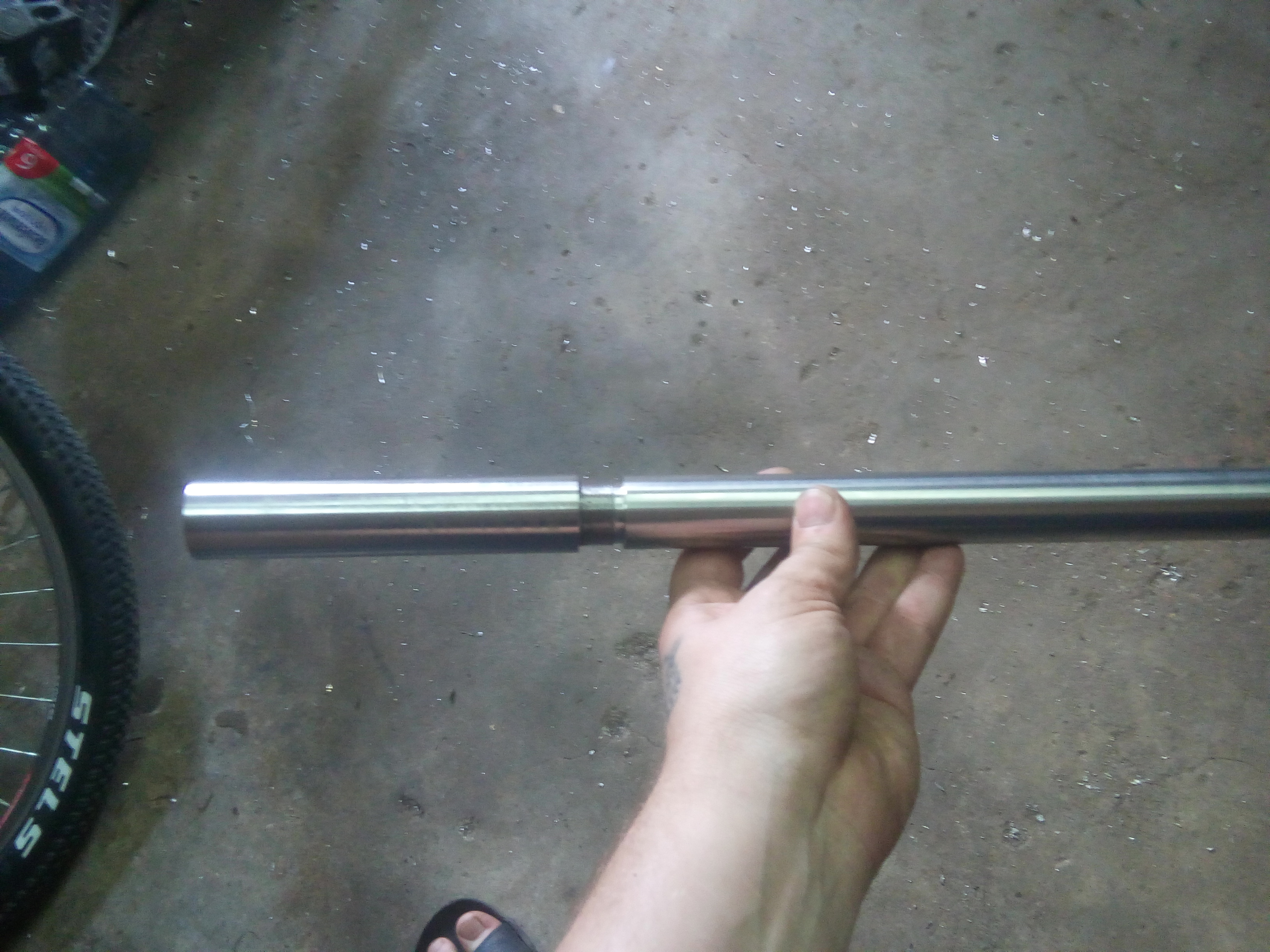

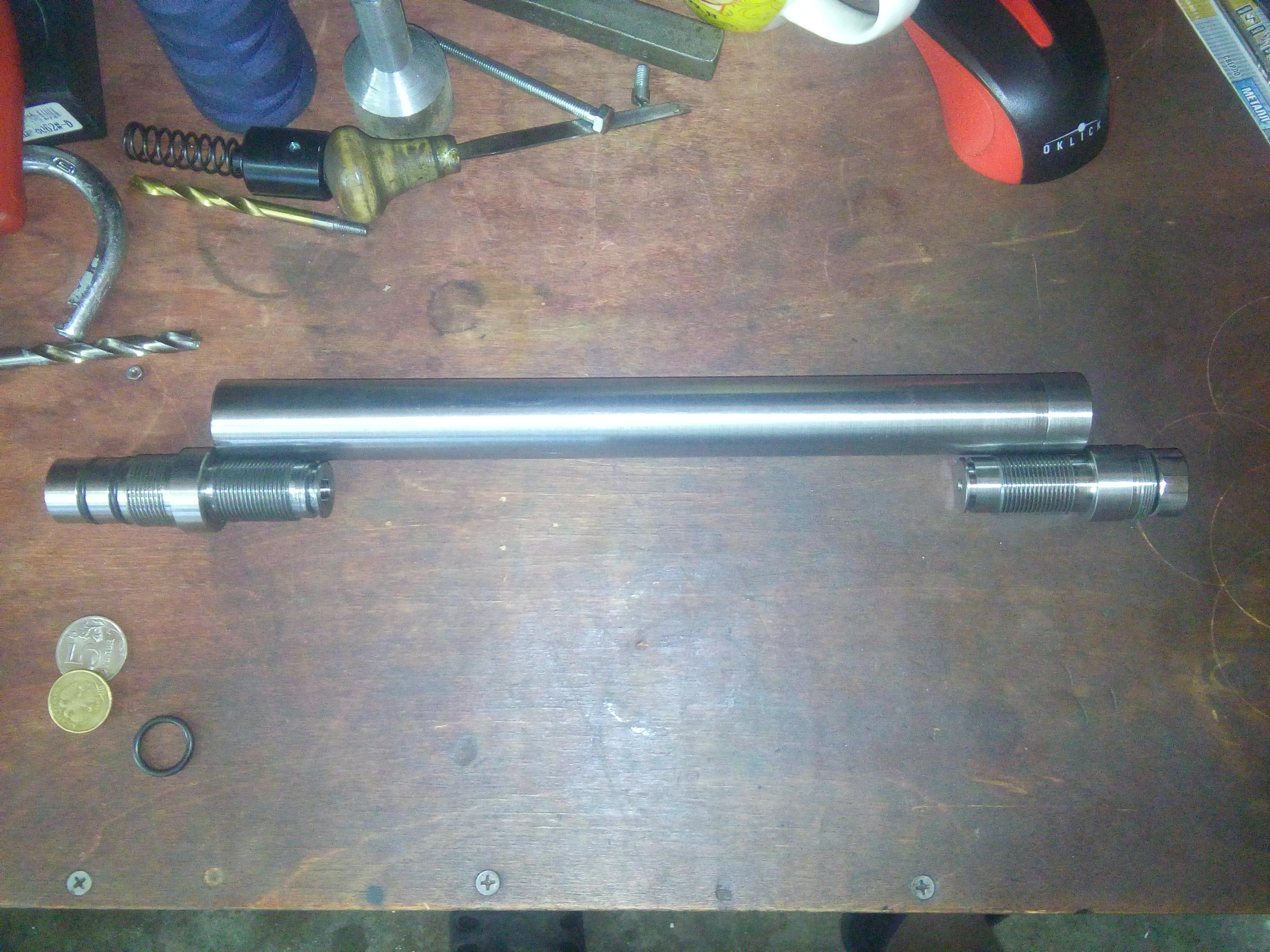

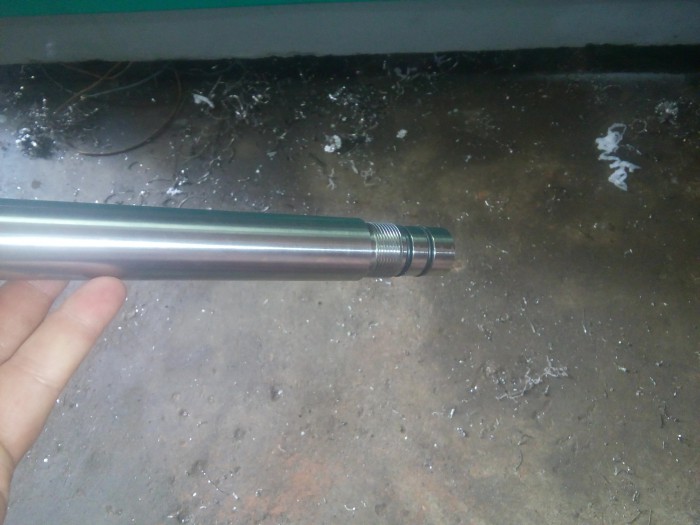

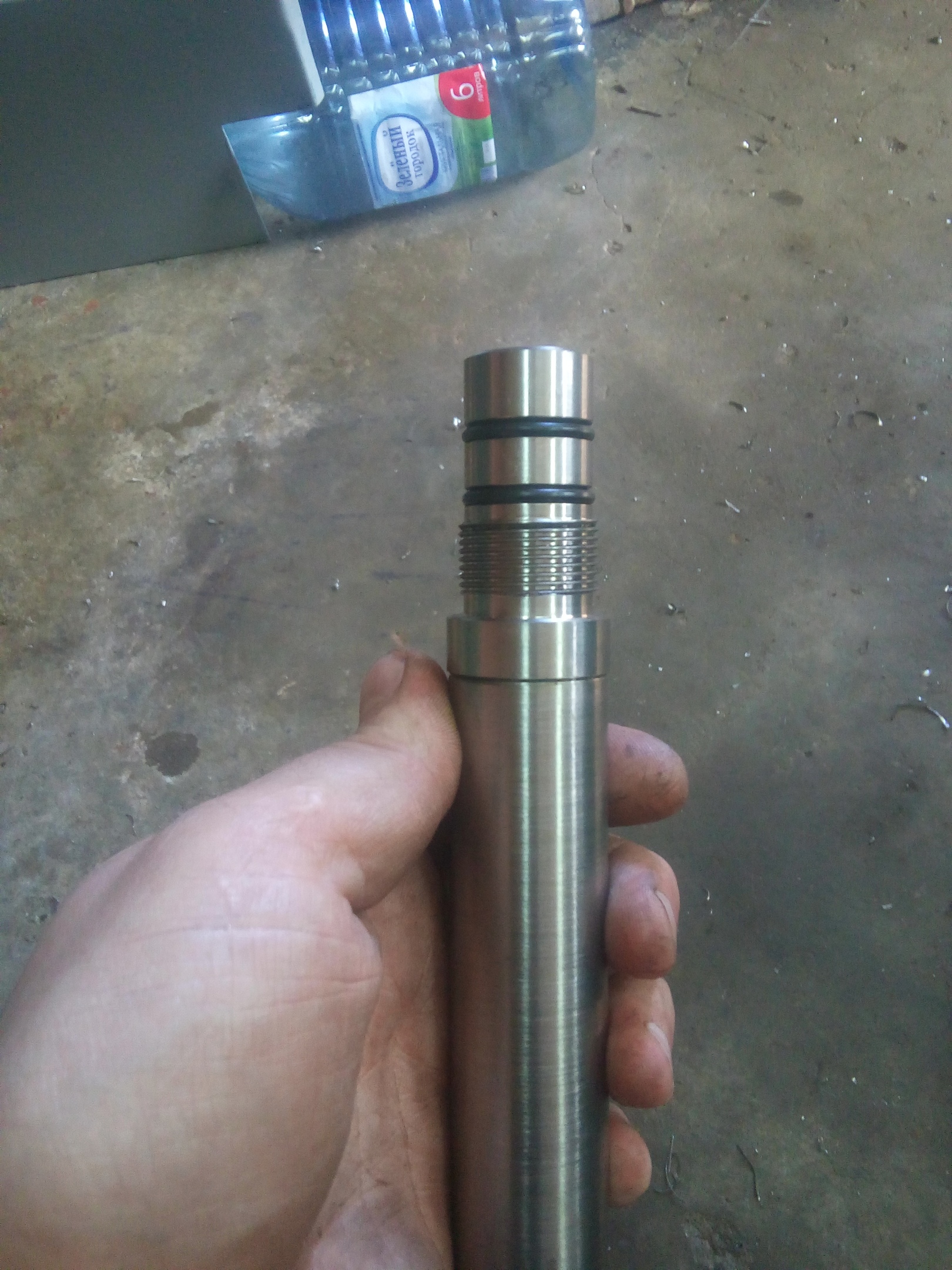

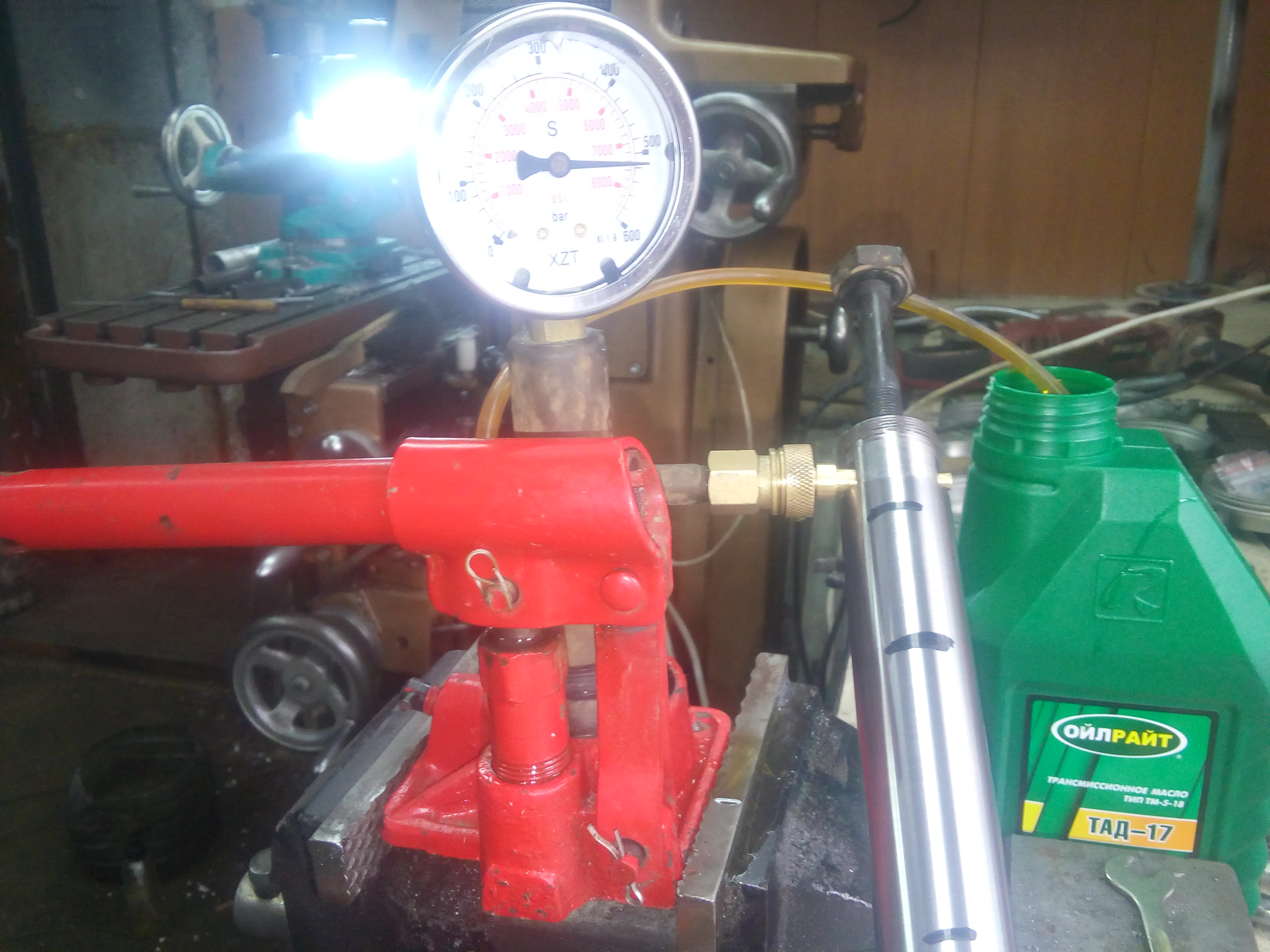

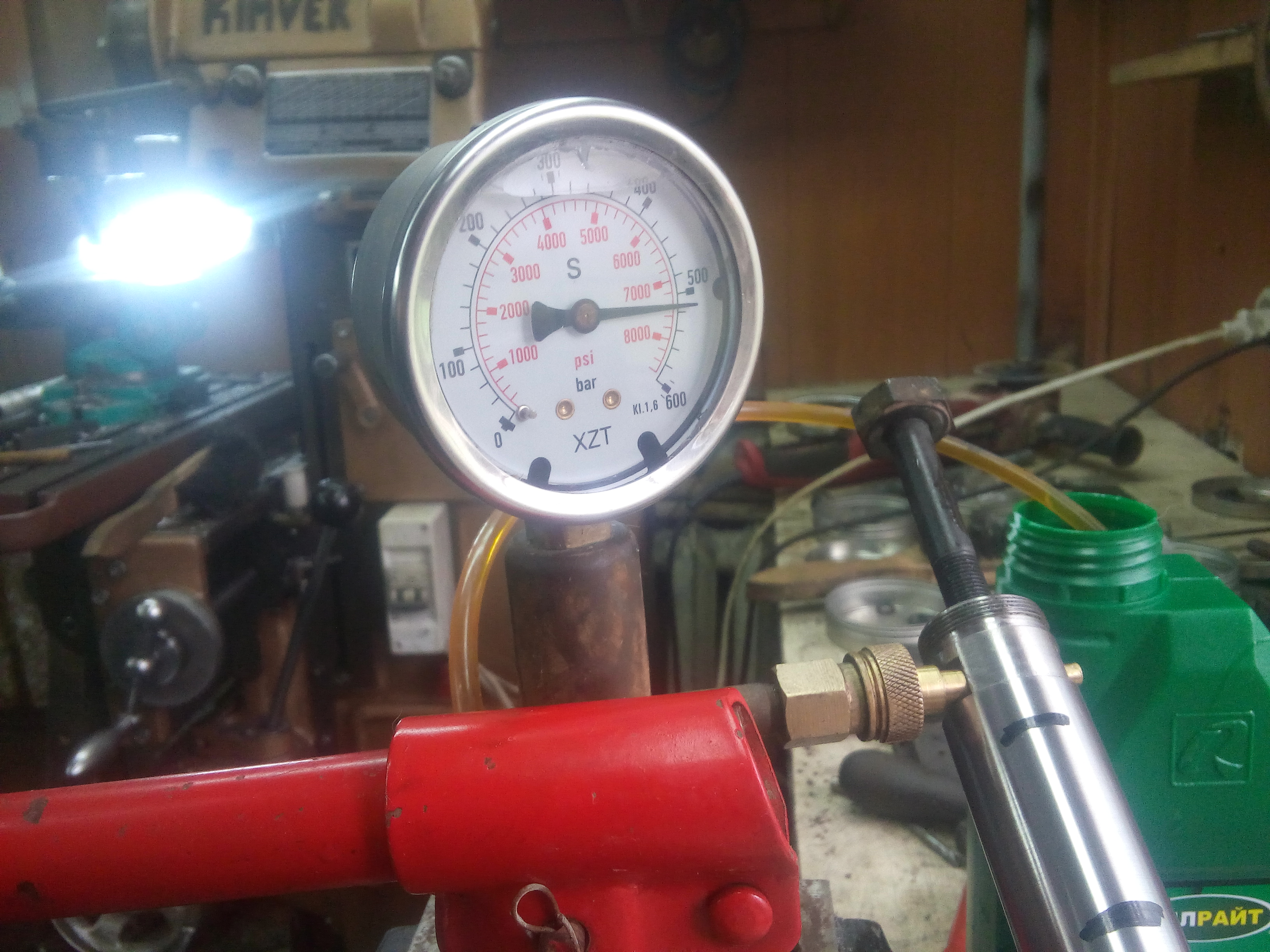

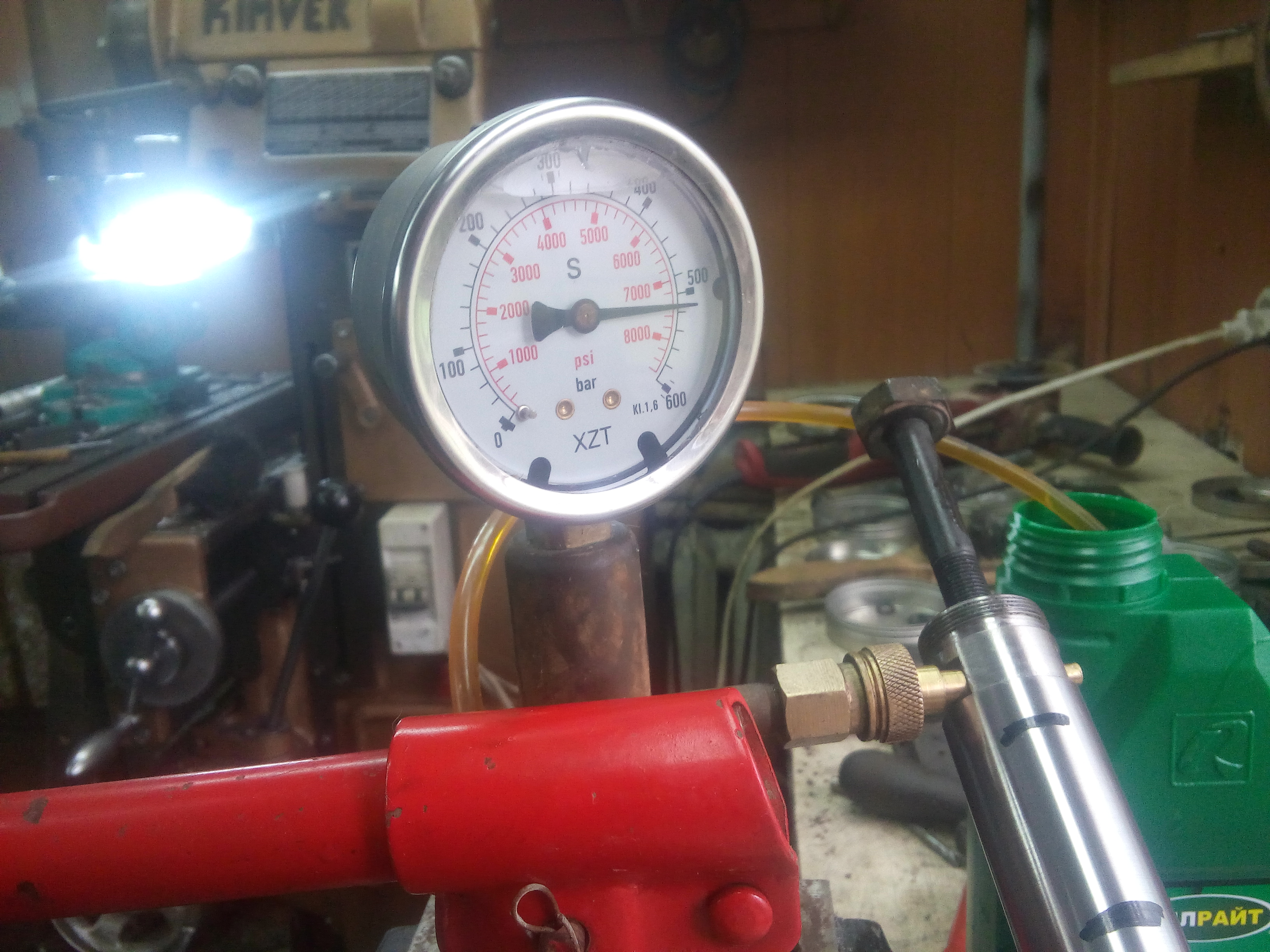

ну и опресовка самого резервуара
Вложения

За это сообщение автора kimver1 поблагодарили - 2:
arxip, ppp4
kimver1
Свой

Сообщения: 52
Зарегистрирован: 18 ноя 2014, 22:35
Откуда: россия . иваново
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 33 раз.

Re: Изготовление пневматической винтовки из титана

Сообщение ppp4 » 09 июл 2018, 11:27

Красота! :co_ol:
Аватара пользователя
ppp4
Гуру

Сообщения: 3604
Зарегистрирован: 29 мар 2013, 18:45
Откуда: Минск
Репутация: 13 [ ? ]
Благодарил (а): 93 раз.
Поблагодарили: 589 раз.

Re: Изготовление пневматической винтовки из титана

Сообщение kimver1 » 09 июл 2018, 15:20

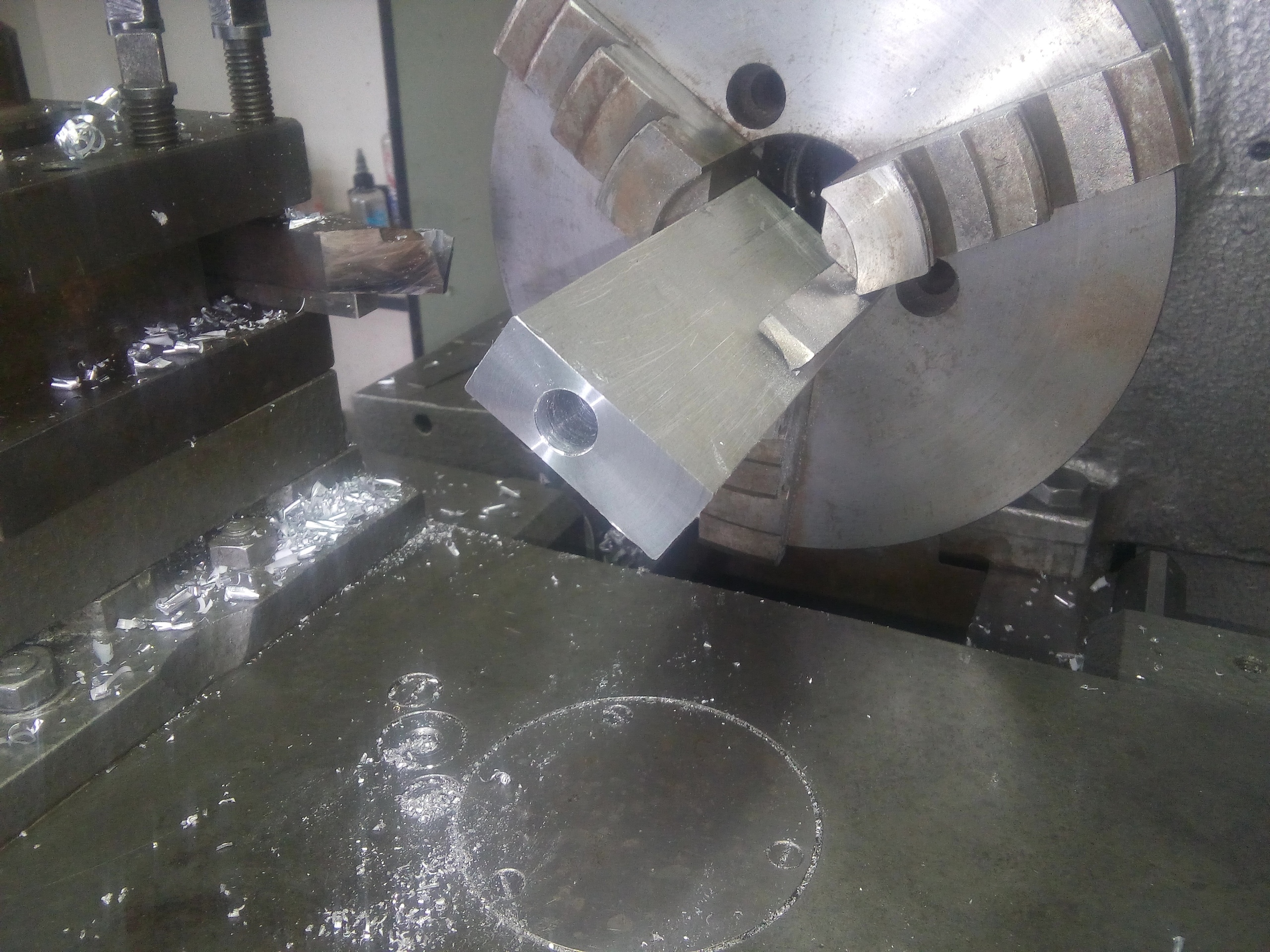

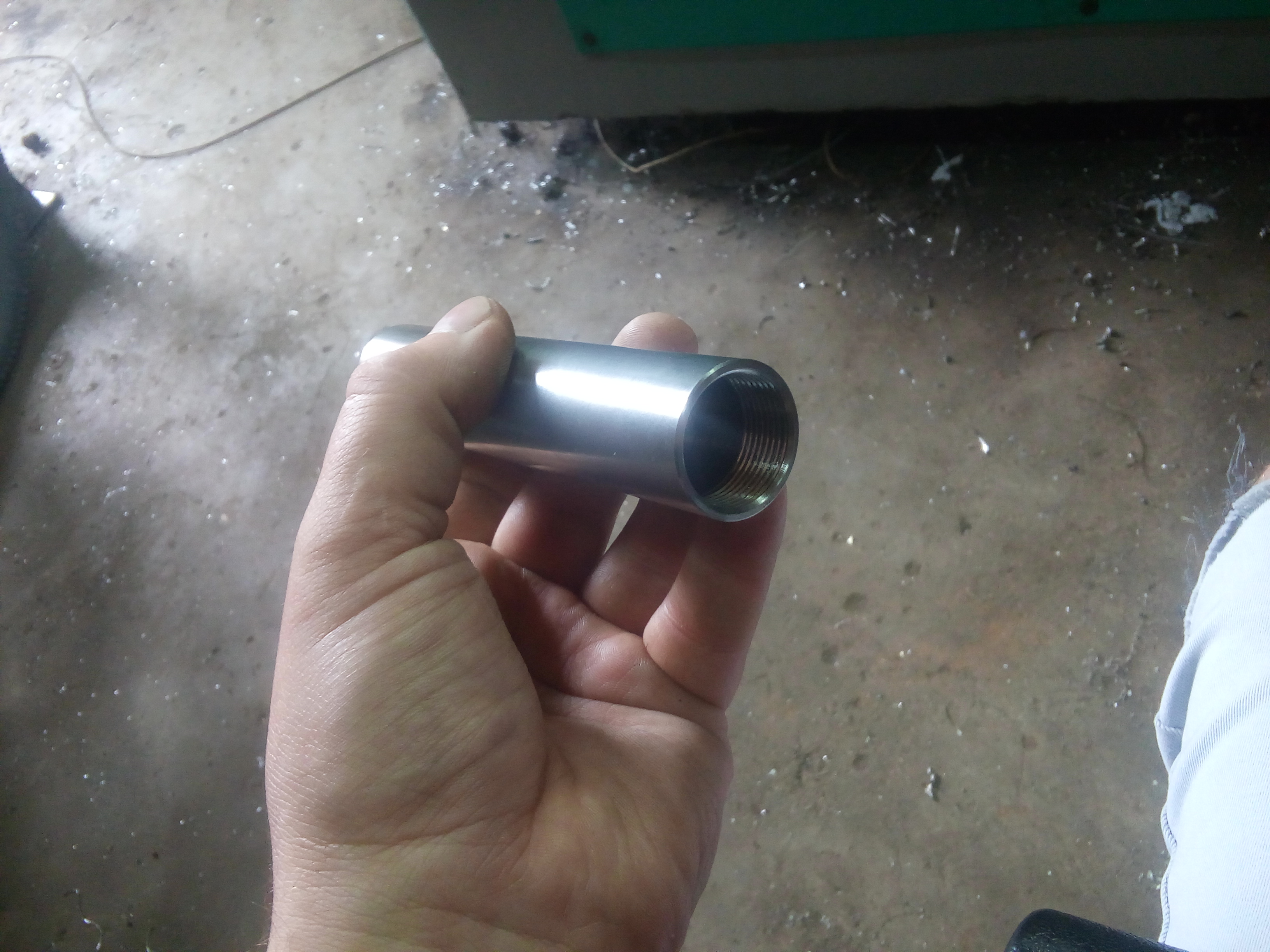

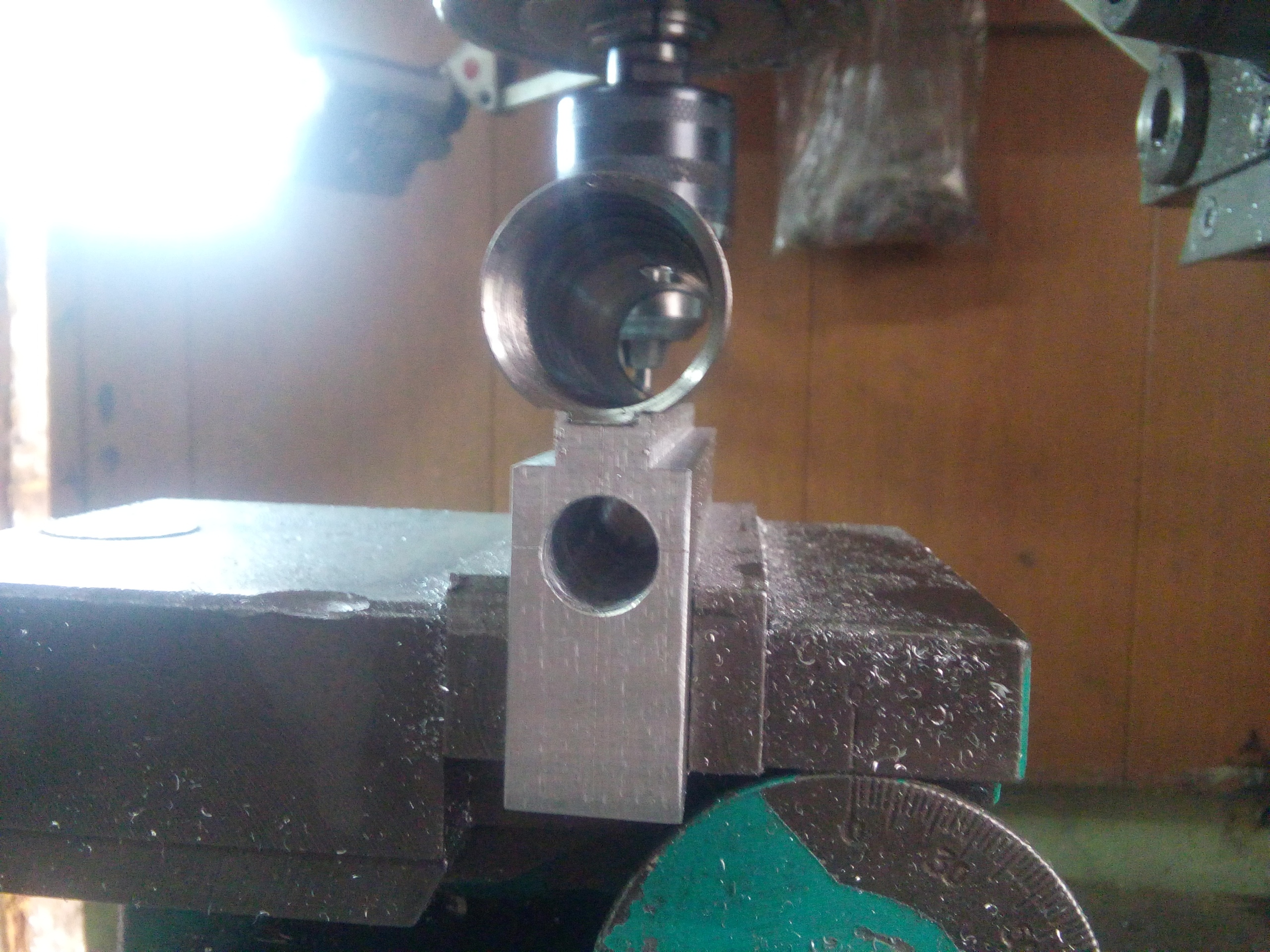

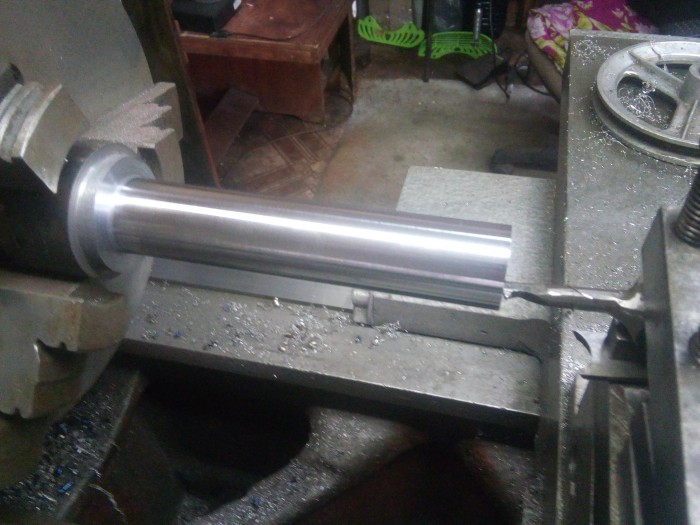

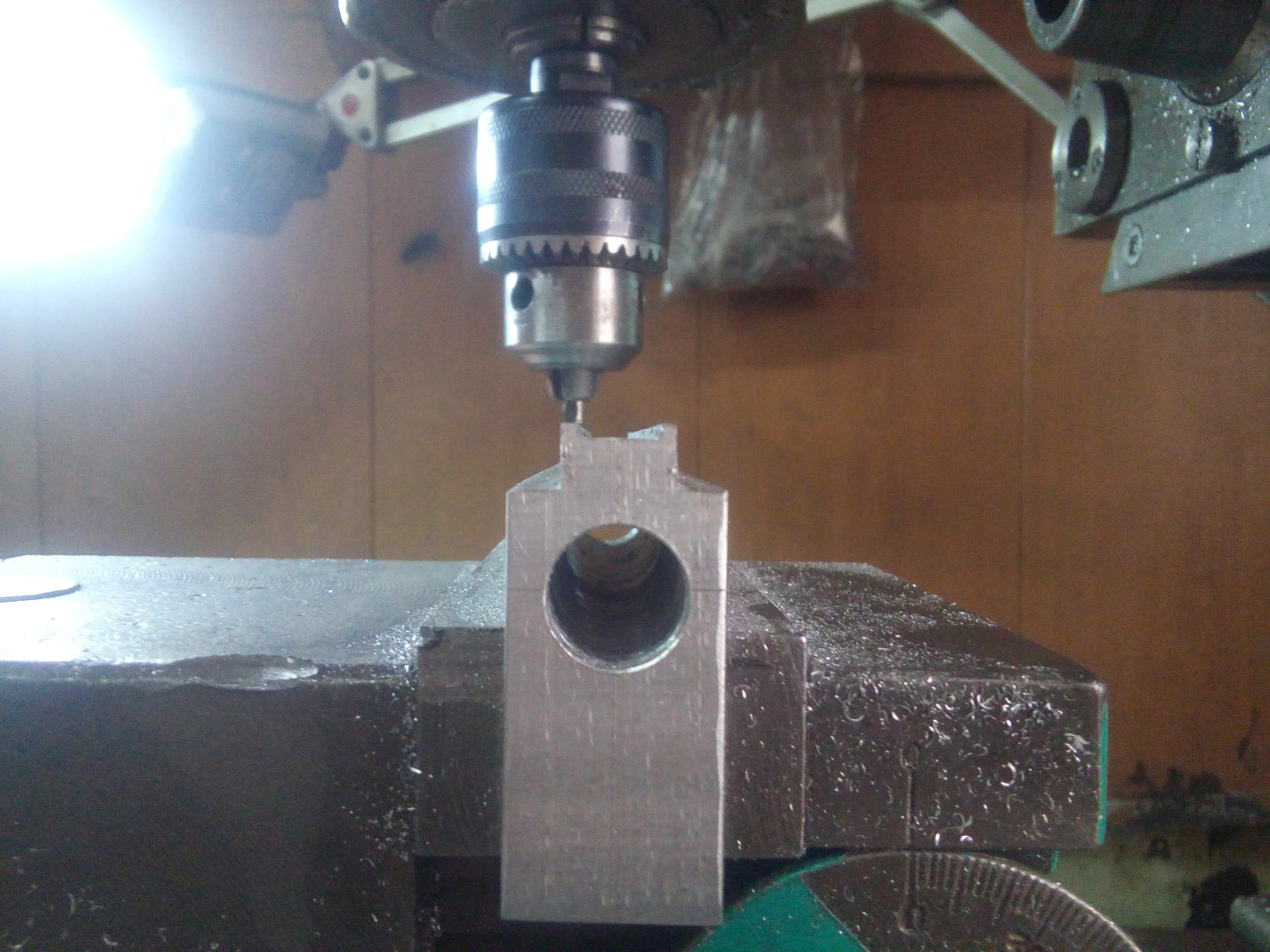

коробочка точится
Вложения

За это сообщение автора kimver1 поблагодарил:
arxip
kimver1
Свой

Сообщения: 52
Зарегистрирован: 18 ноя 2014, 22:35
Откуда: россия . иваново
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 33 раз.

Re: Изготовление пневматической винтовки из титана

Сообщение вово4ка » 10 июл 2018, 07:35

Крутяк!!! Хорошо,когда голова варит,и есть пара хороших станков. Удачи в постройке! Послежу за темой... ждем первых отстрелов.
вово4ка
Аксакал

Сообщения: 143
Зарегистрирован: 04 фев 2016, 22:13
Откуда: гомель
Репутация: 0 [ ? ]
Благодарил (а): 5 раз.
Поблагодарили: 34 раз.

Re: Изготовление пневматической винтовки из титана

Сообщение ppp4 » 10 июл 2018, 10:17

И взвешиваний не хватает, это ж тут самый сок.

За это сообщение автора ppp4 поблагодарил:
116aavl
Аватара пользователя
ppp4
Гуру

Сообщения: 3604
Зарегистрирован: 29 мар 2013, 18:45
Откуда: Минск
Репутация: 13 [ ? ]
Благодарил (а): 93 раз.
Поблагодарили: 589 раз.

Re: Изготовление пневматической винтовки из титана

Сообщение kimver1 » 10 июл 2018, 12:32

ppp4 писал(а):И взвешиваний не хватает, это ж тут самый сок.

титан вроде как тяжелее алюминия . че взвешивать то .
да и стенки я взял с бооольшиим запасом
kimver1
Свой

Сообщения: 52
Зарегистрирован: 18 ноя 2014, 22:35
Откуда: россия . иваново
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 33 раз.

Re: Изготовление пневматической винтовки из титана

Сообщение kimver1 » 10 июл 2018, 12:32

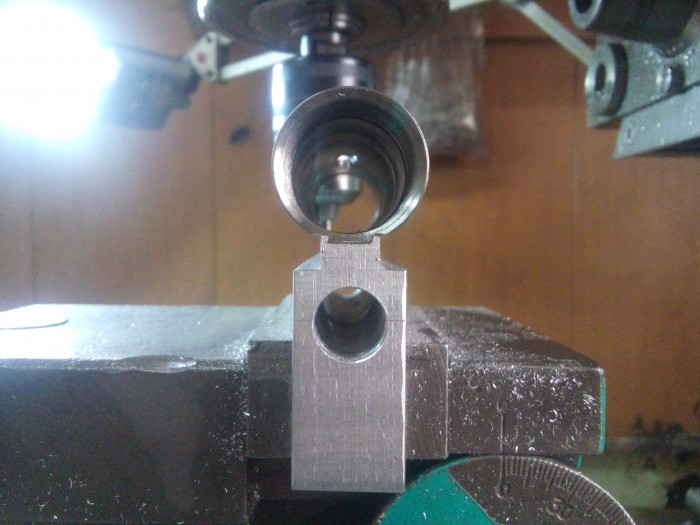

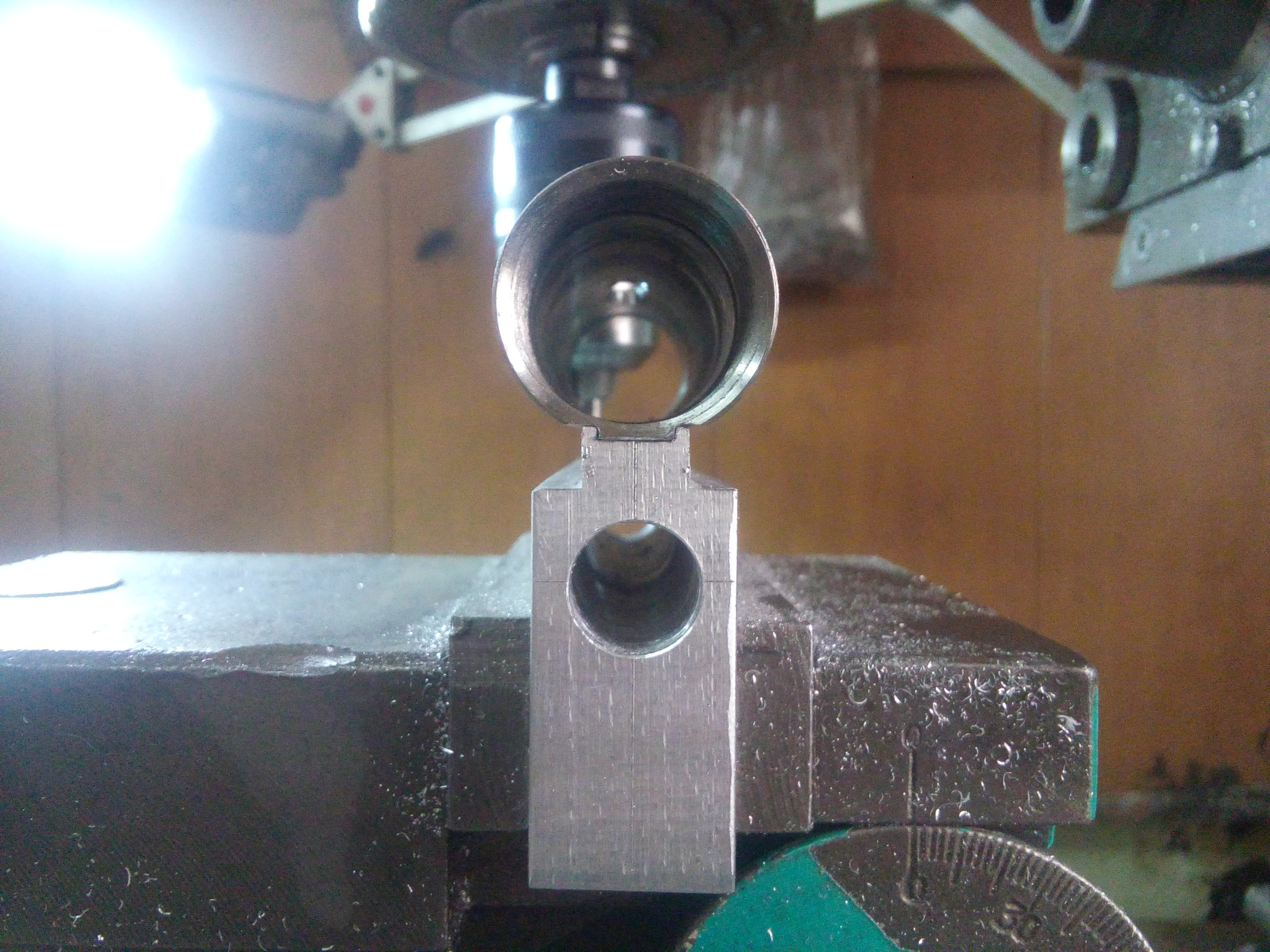

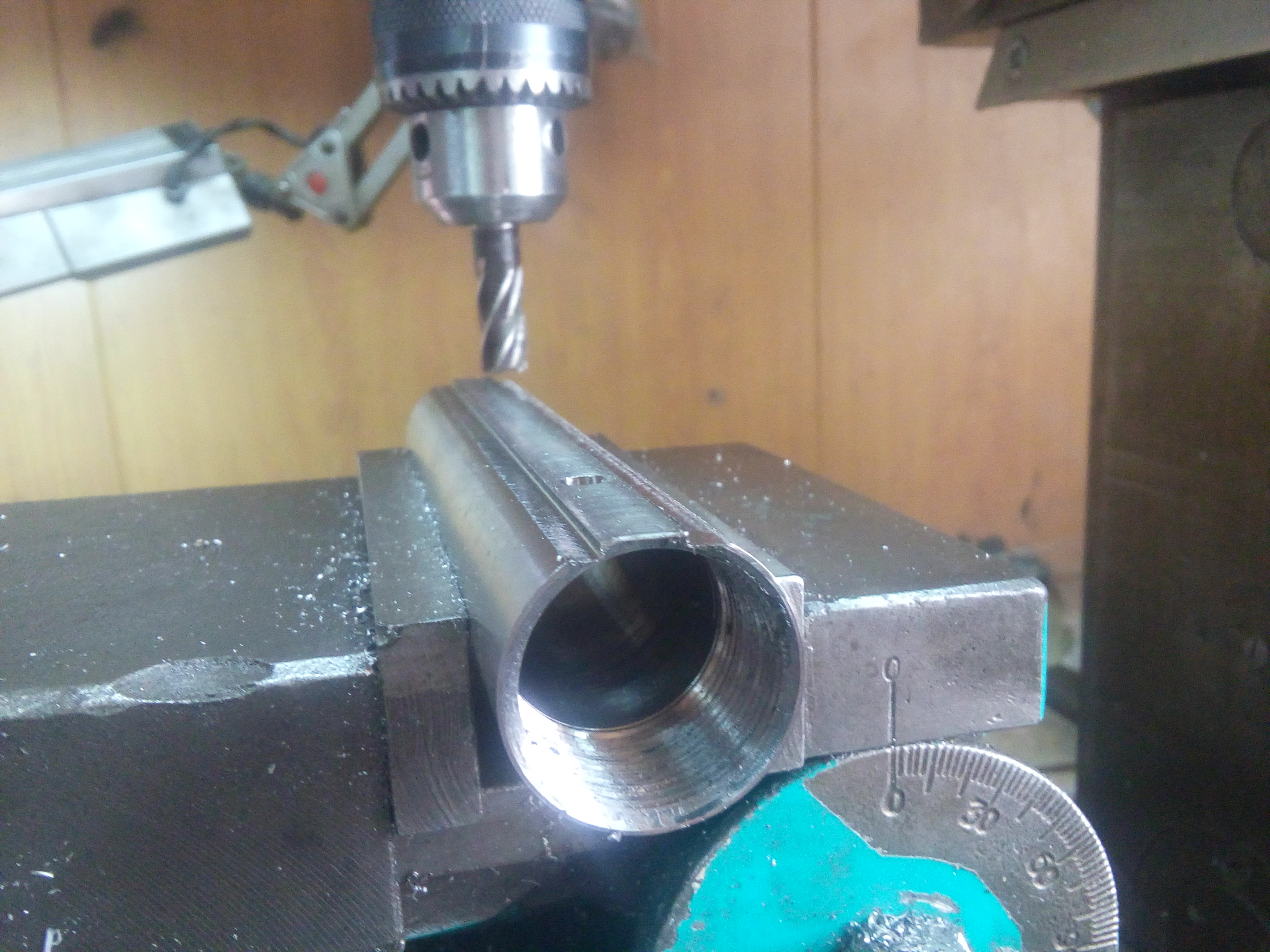

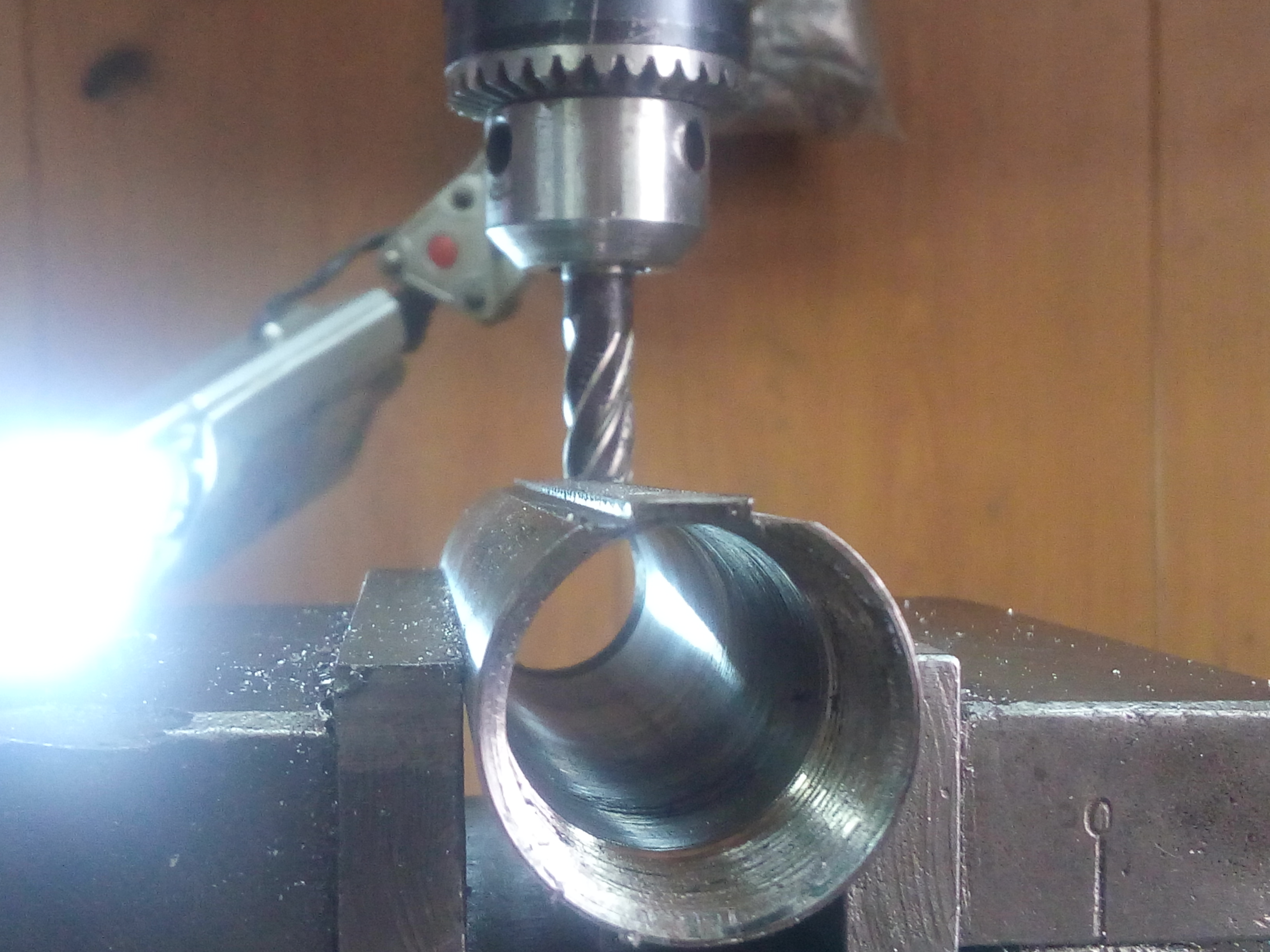

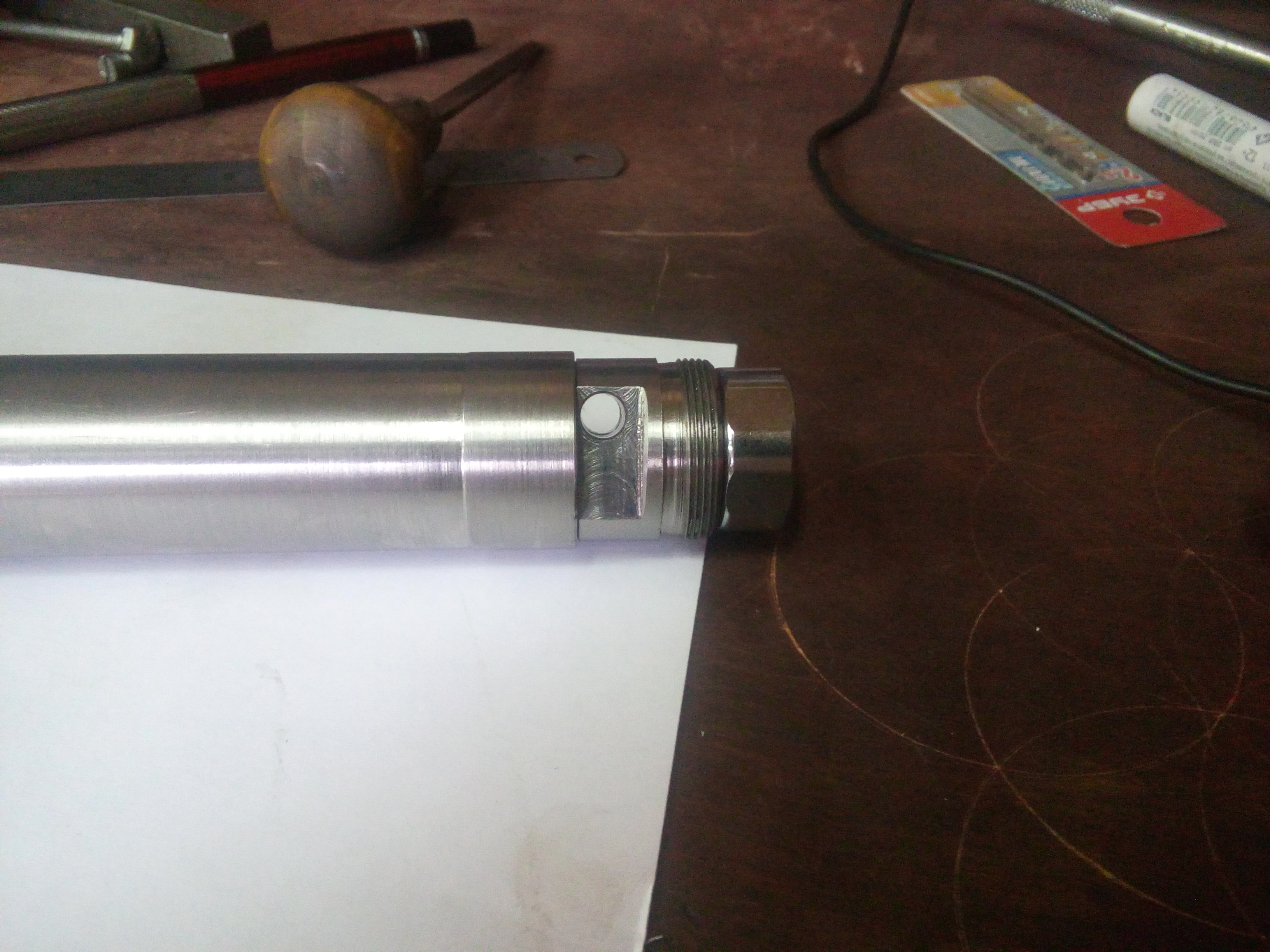

профрезеровал посадку .
Вложения
