Re: Самодельное оборудование для изготовления рыболовных сна

Сообщение SVL » 17 май 2018, 23:55

Всем привет... :uch_tiv:
Давно думал сделать приспособление для зажима крючка при изготовлении его опушки и незацепляйки... :du_ma_et: Полазил по инету и решил частично повзаимствовать конструкцию зажима у нахлыстовиков для вязания мух..., но только частично... Я нахлыстом не увлекаюсь, а для спиннинговых оснасток нужен зажим для крючков немного другой конструкции. znaika
И вот что у меня получилось....:

Поворотные тиски & тиски-зажим для опушки крючков_SVL_2.jpg


Поворотные тиски & тиски-зажим для опушки крючков_SVL_4.jpg


Поворотные тиски & тиски-зажим для опушки крючков_SVL_6.jpg


Поворотные тиски & тиски-зажим для опушки крючков_SVL_8.jpg


Поворотные тиски & тиски-зажим для опушки крючков_SVL_9.jpg


Поворотные тиски & тиски-зажим для опушки крючков_SVL_11.jpg

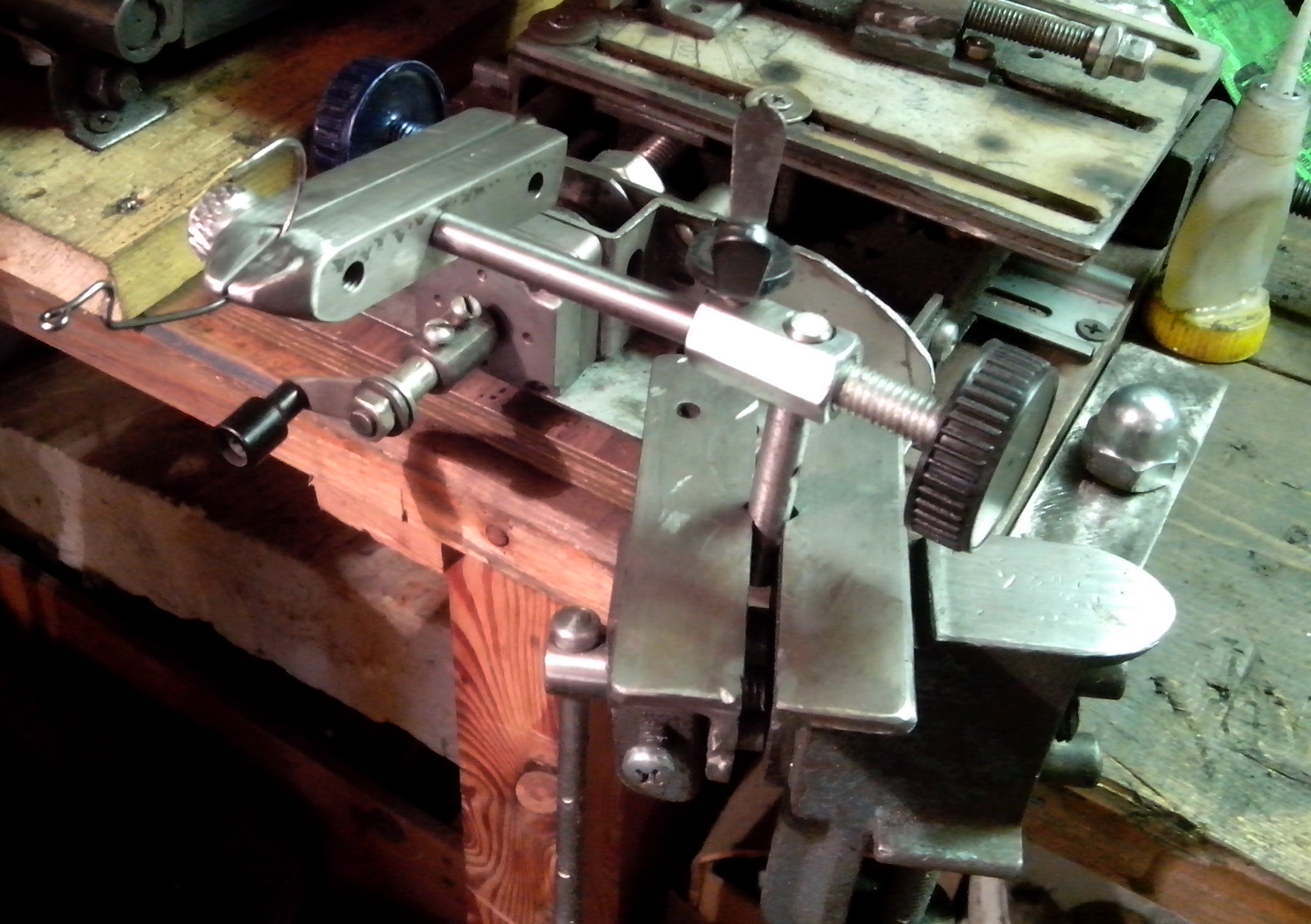

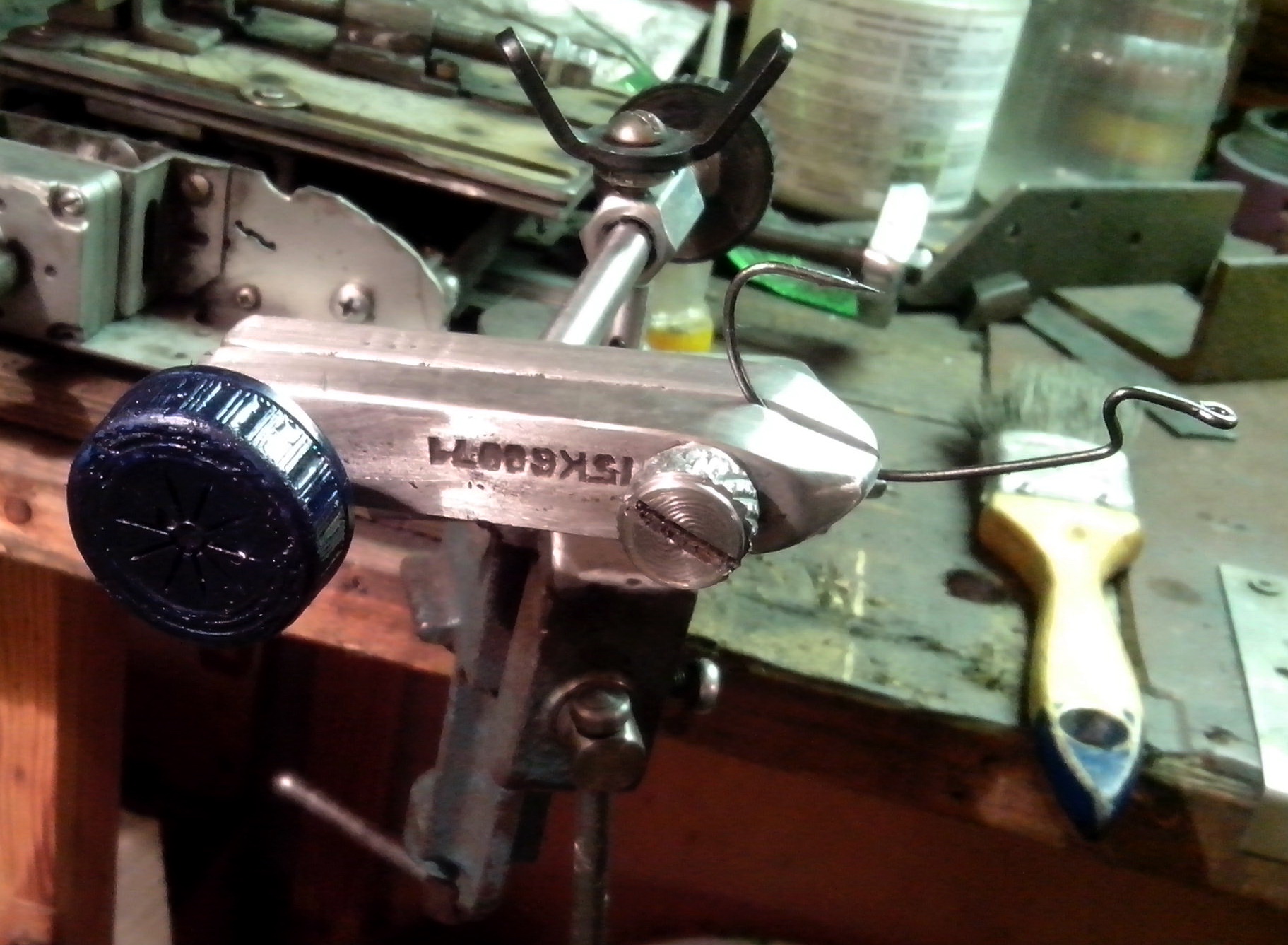

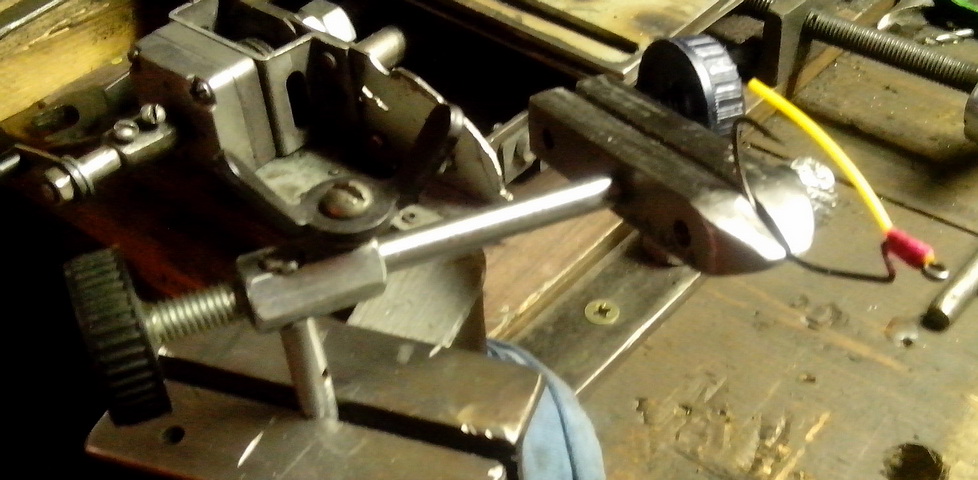

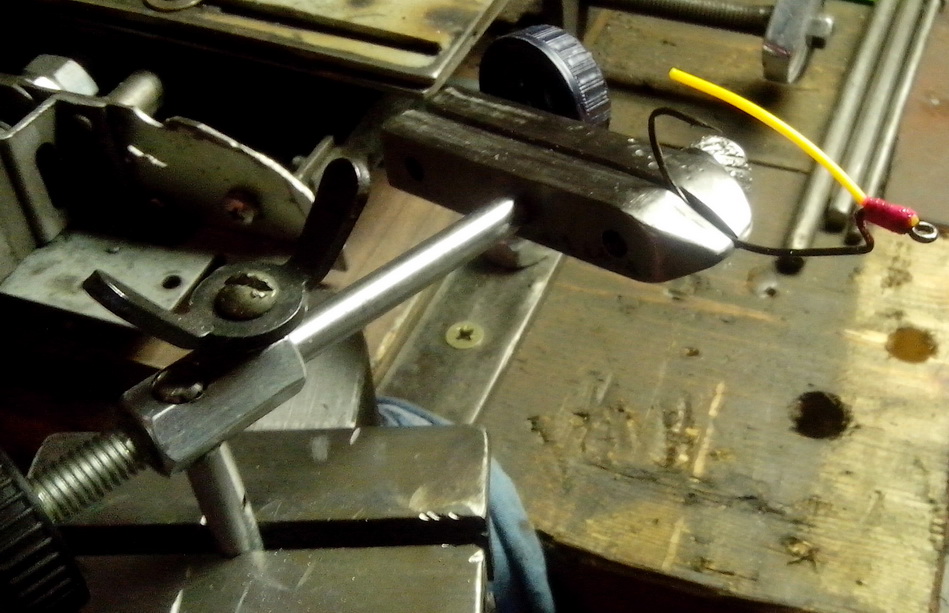

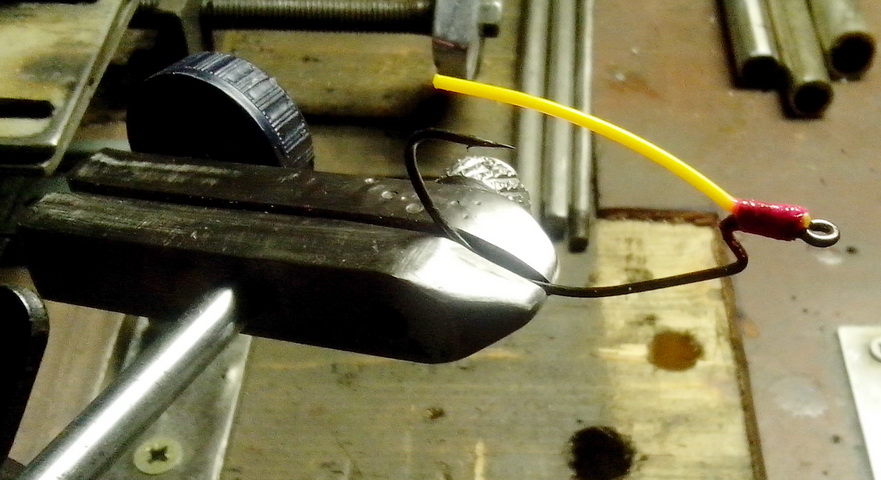

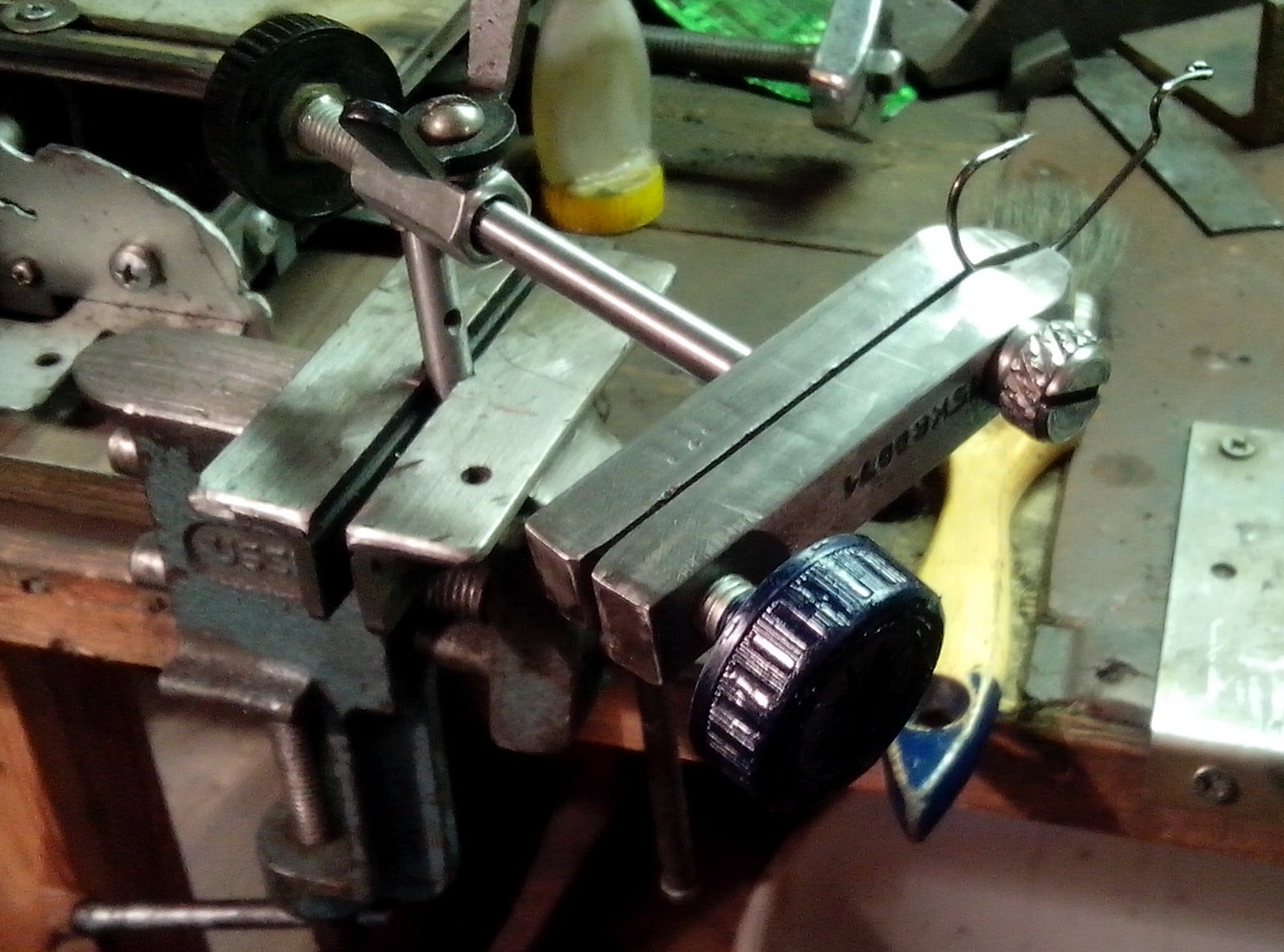

Тиски, в которых зажат зажим для крючков, поворотные . Их можно повернуть вокруг своей оси на 180°... :st_ruskiy:

В зажим можно зажимать и тройники, и другие крючки.
Все детали зажима поворачиваются вокруг своей оси, так что очень удобно располагать крючок в нужном положении...
Скрытый текст. Необходимо зарегистрироваться.

Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

За это сообщение автора SVL поблагодарили - 3:
aspid, Ставров, Yurkoff
Аватара пользователя
SVL
Гуру

Сообщения: 2756
Зарегистрирован: 07 авг 2015, 00:44
Откуда: Осиповичи
Репутация: 87 [ ? ]
Награды: 4
За особый вклад в жизнь форума (2) Почетный модератор (1) Почетный участник Фестивалей (1)
Благодарил (а): 3237 раз.
Поблагодарили: 1600 раз.

Re: Самодельное оборудование для изготовления рыболовных сна

Сообщение SVL » 06 июл 2018, 10:37

Всем привет... :uch_tiv:

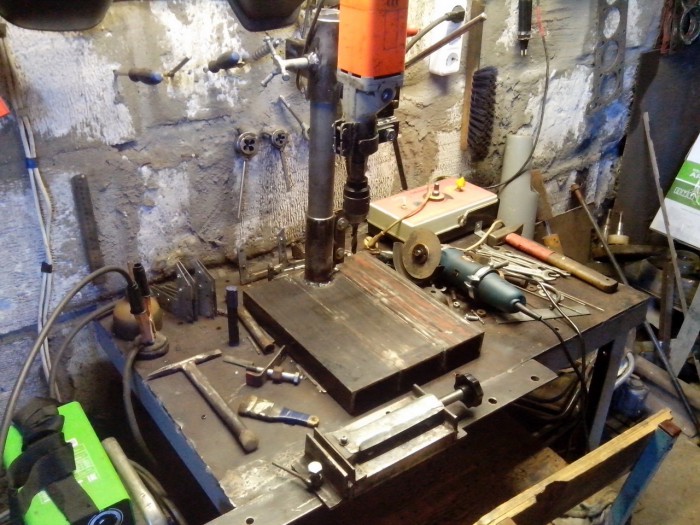

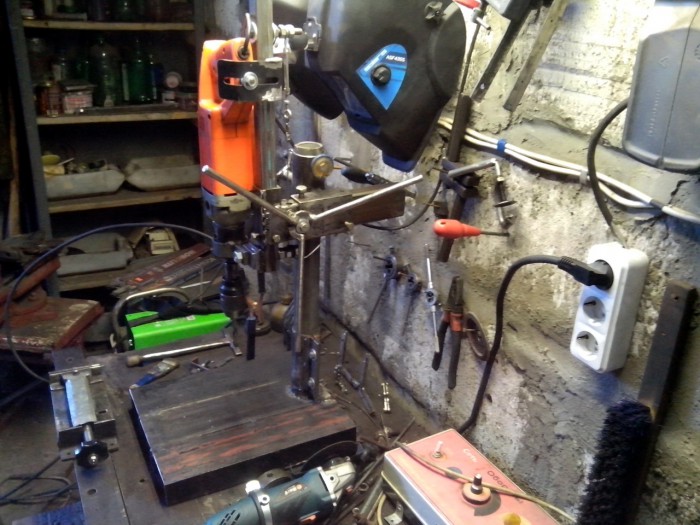

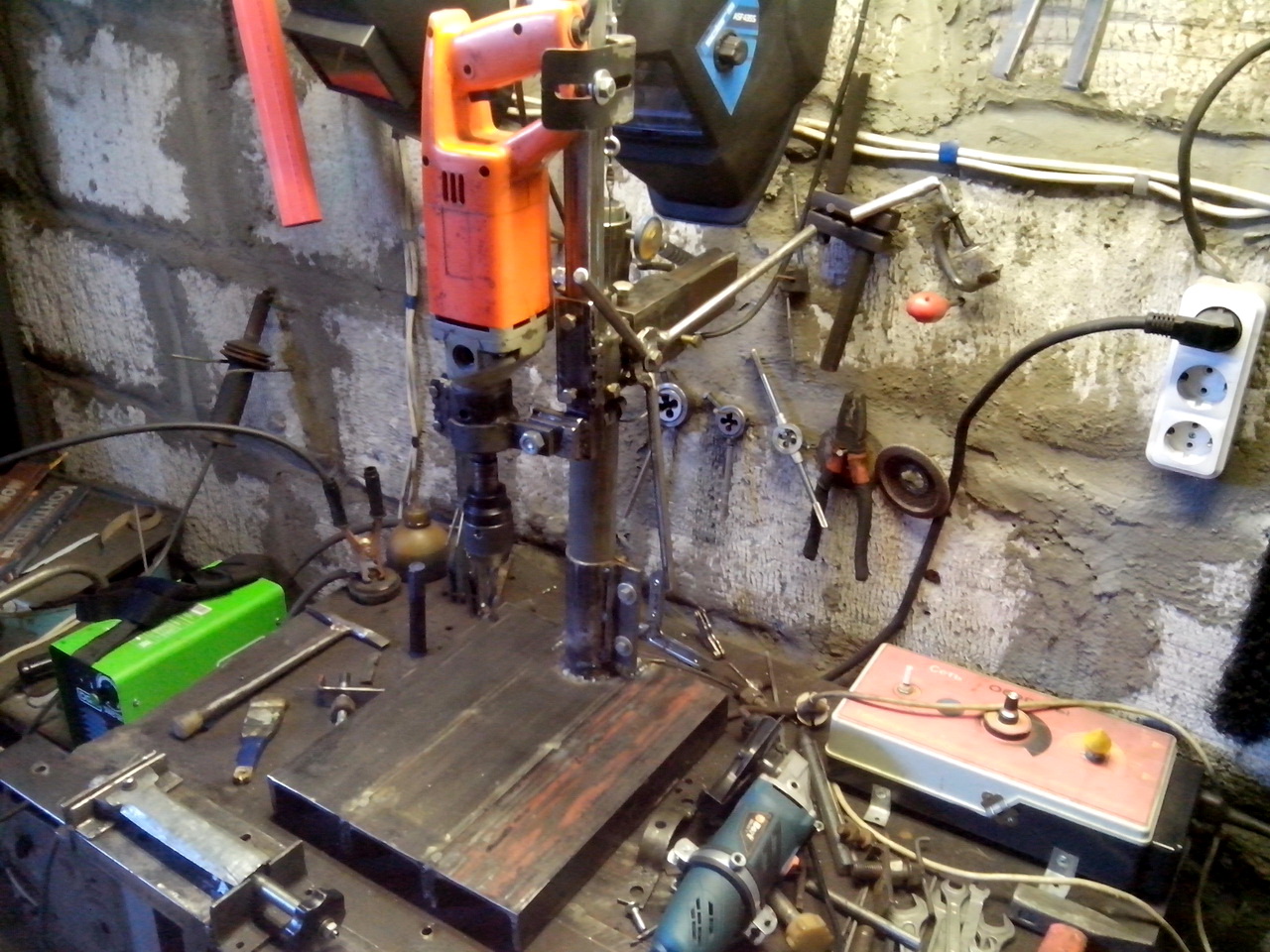

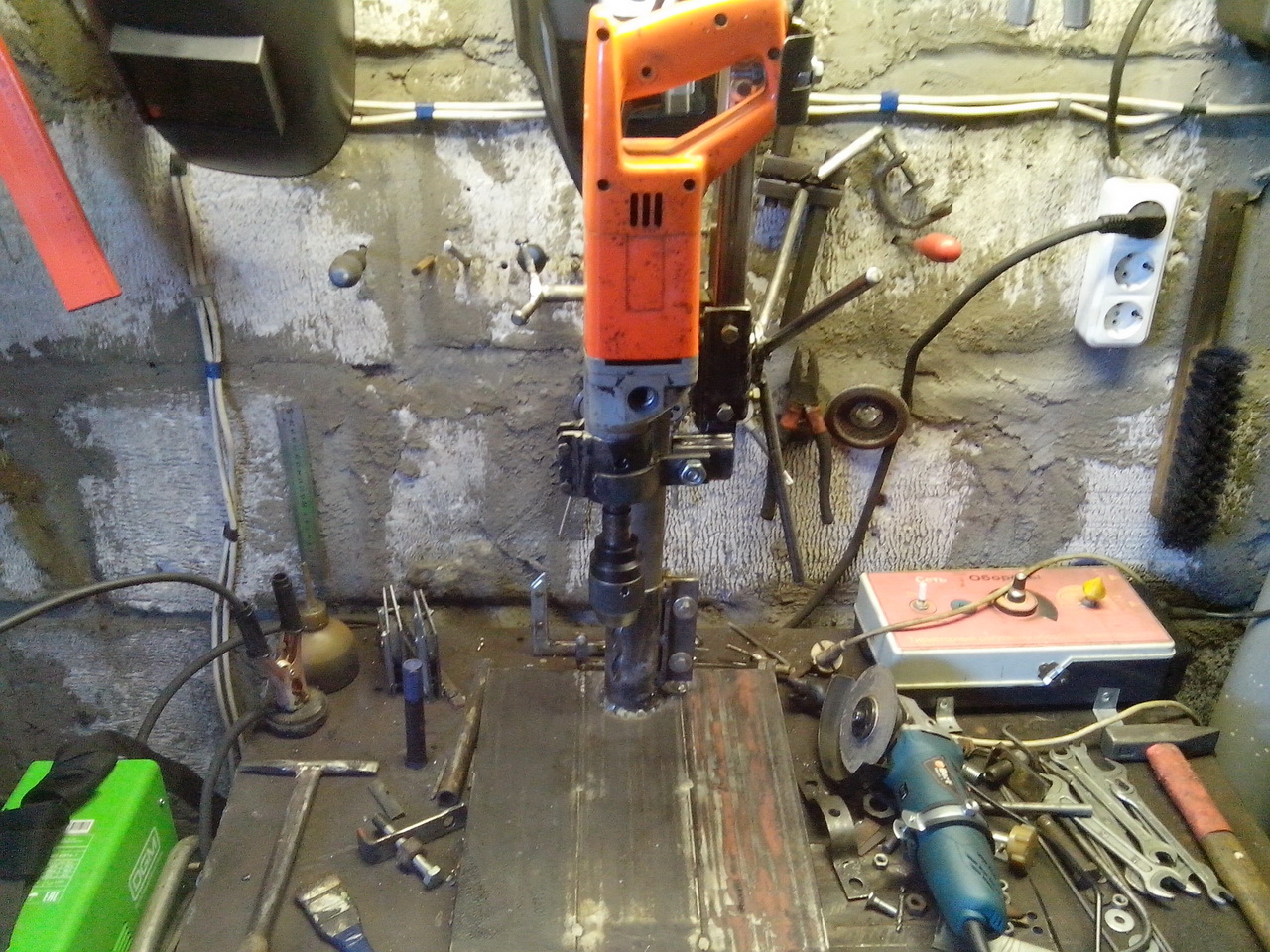

Три дня неторопливой работы и.... сверлильная стойка для мощной советской дрели готова.... :smu:sche_nie: :st_ruskiy:

Самодельныя стойка для дрели 1.jpg


Самодельныя стойка для дрели 4.jpg


Самодельныя стойка для дрели 5.jpg


Самодельныя стойка для дрели 8.jpg


Для этого сверлильного станка у меня имеется устройство для регулировки оборотов электродрели с обратной связью. С обратной связью - это значит, что схема регулятора оборотов выполнена на высоковольтном тиристоре и диодном мосту. Она обеспечивает сохранение крутящего момента на валу дрели при снижении оборотов.., т.е. на низких оборотах дрель не останавливается при увеличении нагрузки, а продолжает сверлить с теми же оборотами, которые были заданы регулятором изначально... znaika
Стойка для дрели имеет рабочий вертикальный ход 15 см. Имеется возможность регулировки высоты всего механизма на трубостойке. Можно трубостойку снимать и менять на более высокую или низкую, в зависимости от высоты заготовки... Имеется возможность изменять вылет дрели в горизонтальной плоскости относительно трубостойки на 20 см. а так же поворачивать дрель вокруг оси на 360°.
Имеется регулировка положения сверла относительно площадки для установки углов сверления в 90°. Все люфты убираются предусмотренными регулировочными винтами.
Стойка успешно прошла мои испытания и готова к работе в моём гараже... :st_ruskiy: и не только в моём.... :ps_ih: :-)
Скрытый текст. Необходимо зарегистрироваться.

Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

За это сообщение автора SVL поблагодарили - 3:
aspid, Ставров, zzzz0512
Аватара пользователя
SVL
Гуру

Сообщения: 2756
Зарегистрирован: 07 авг 2015, 00:44
Откуда: Осиповичи
Репутация: 87 [ ? ]
Награды: 4
За особый вклад в жизнь форума (2) Почетный модератор (1) Почетный участник Фестивалей (1)
Благодарил (а): 3237 раз.
Поблагодарили: 1600 раз.

Re: Самодельное оборудование для изготовления рыболовных сна

Сообщение SVL » 11 июл 2018, 22:21

Всем привет... :uch_tiv:

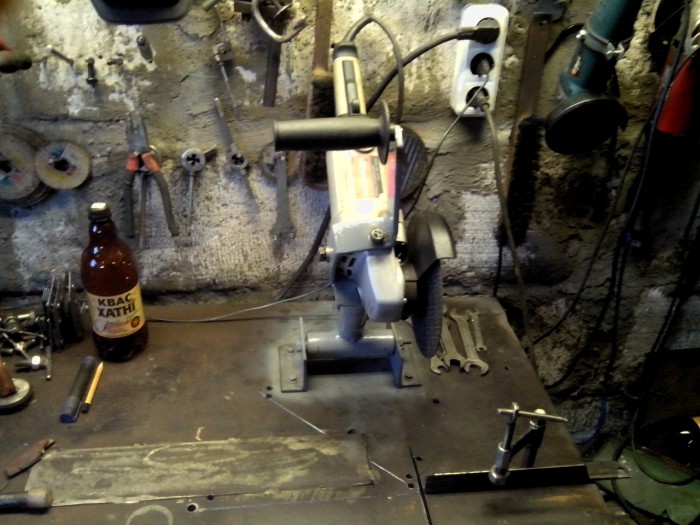

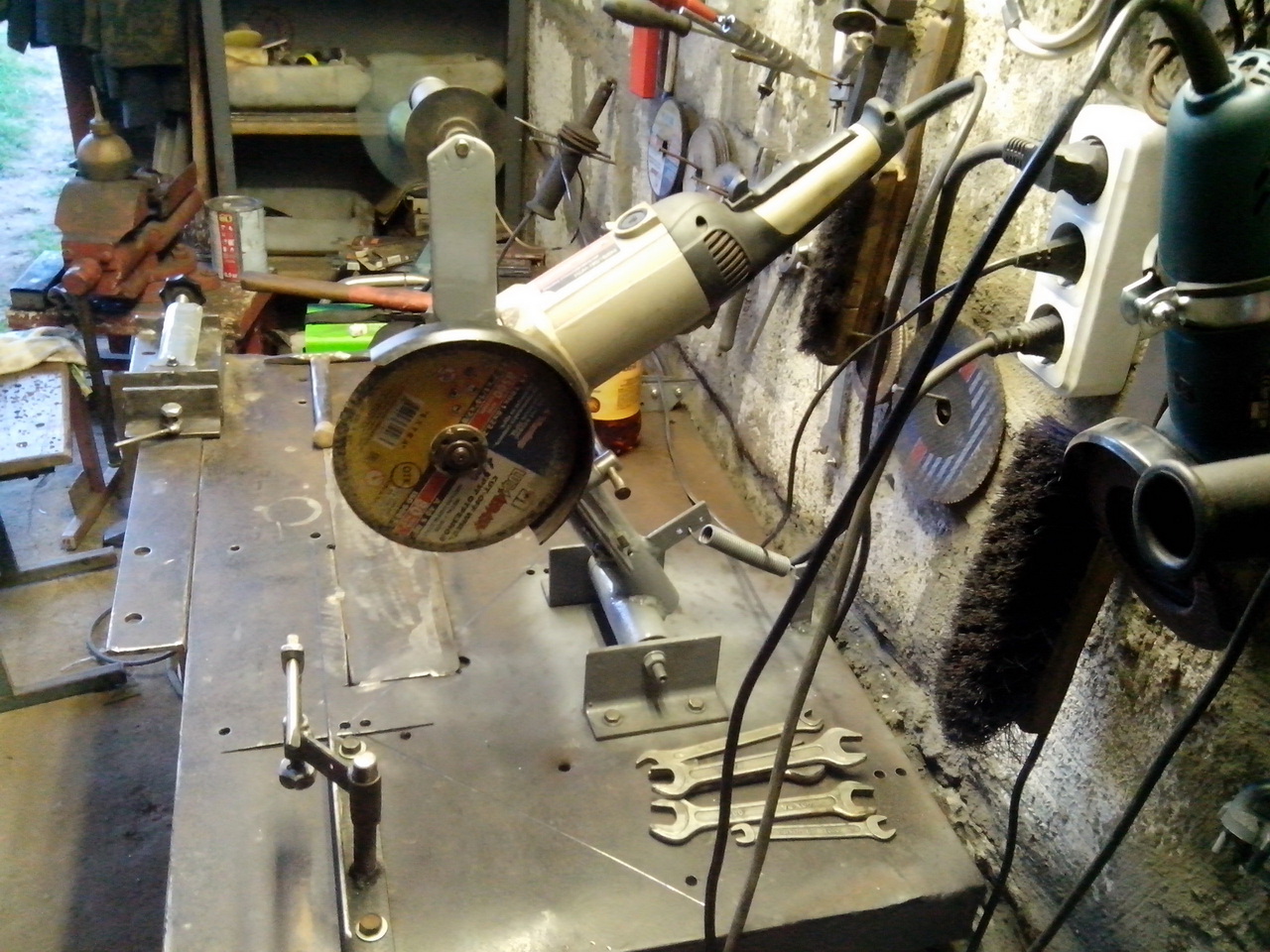

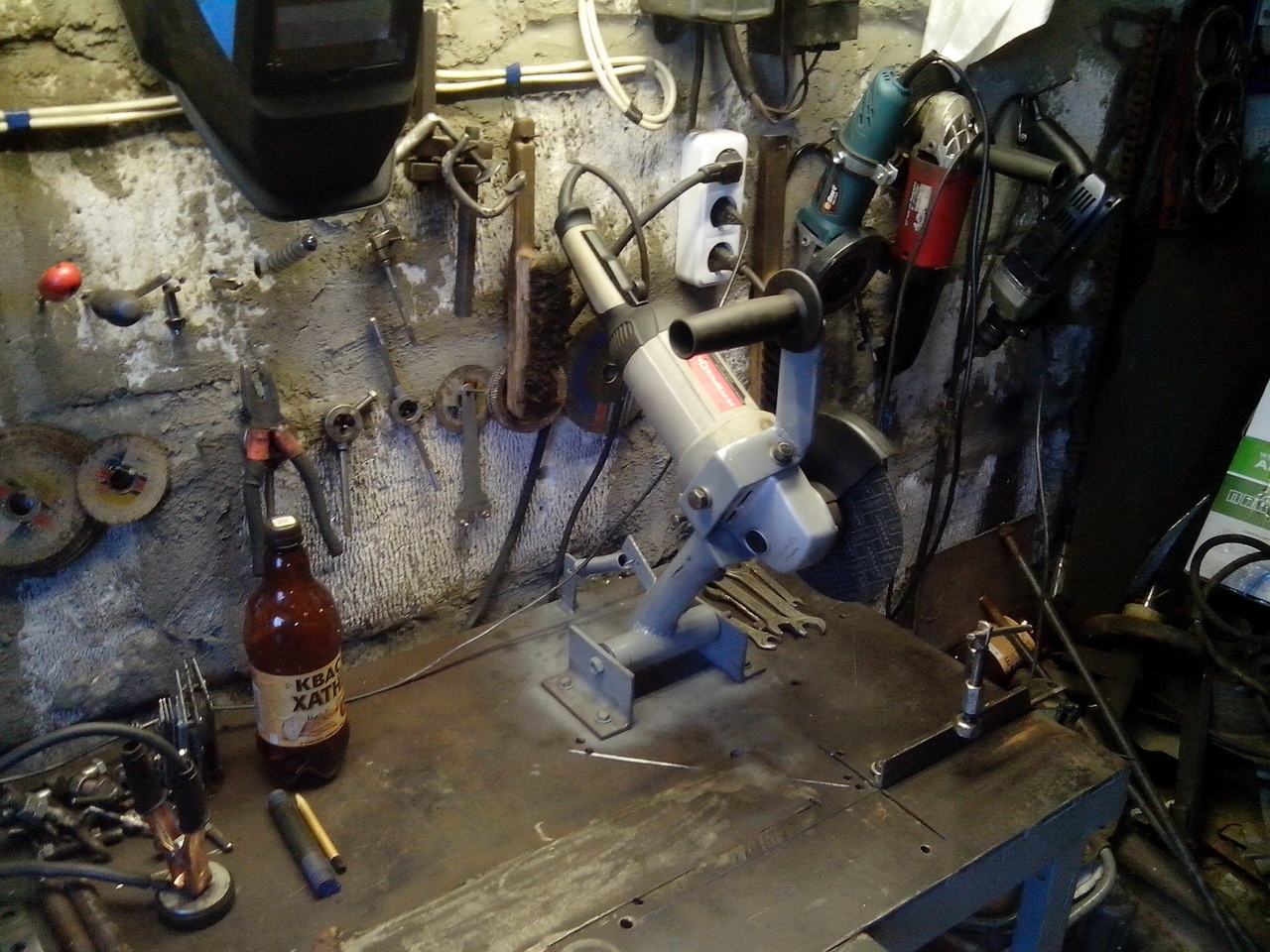

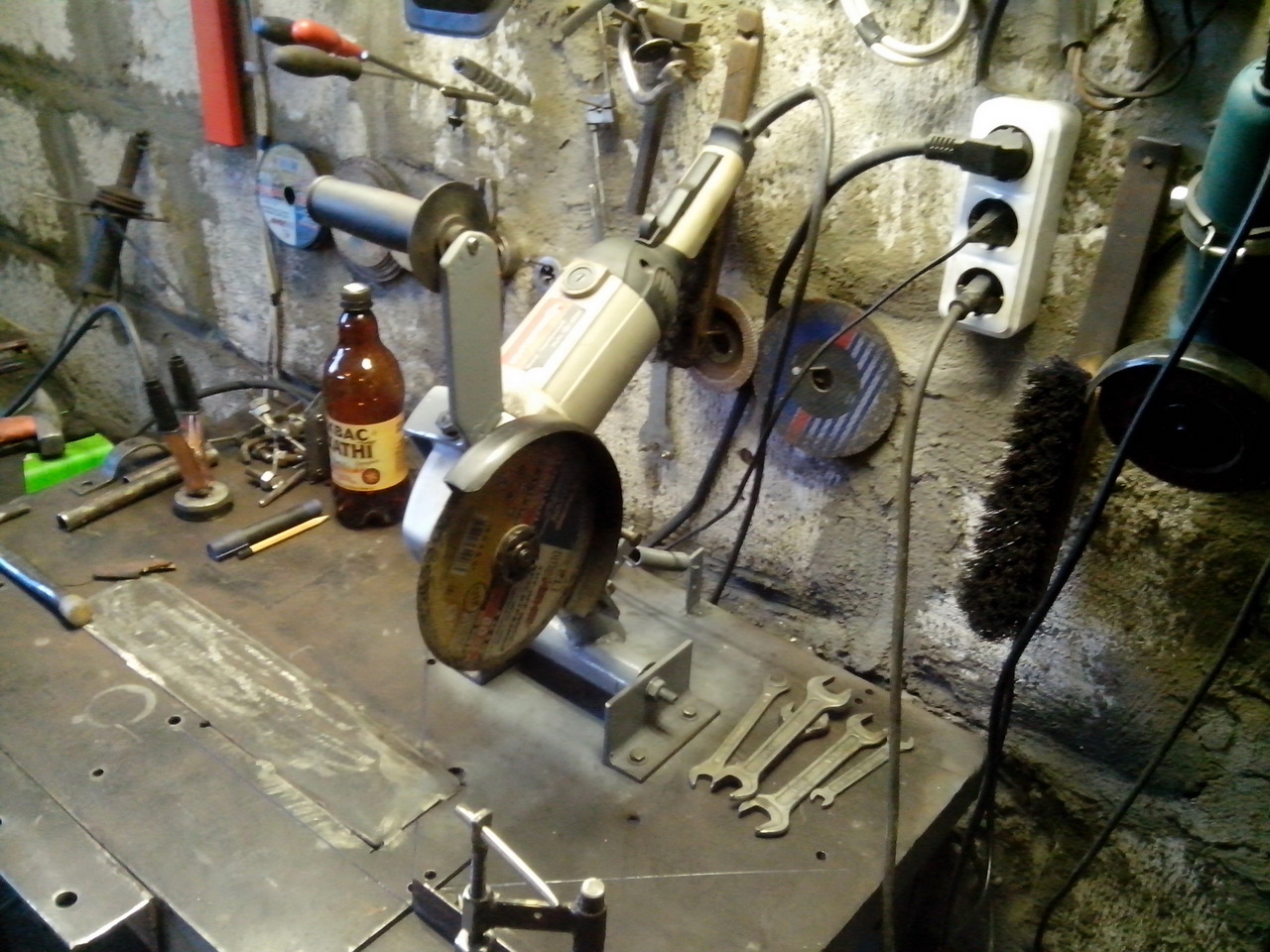

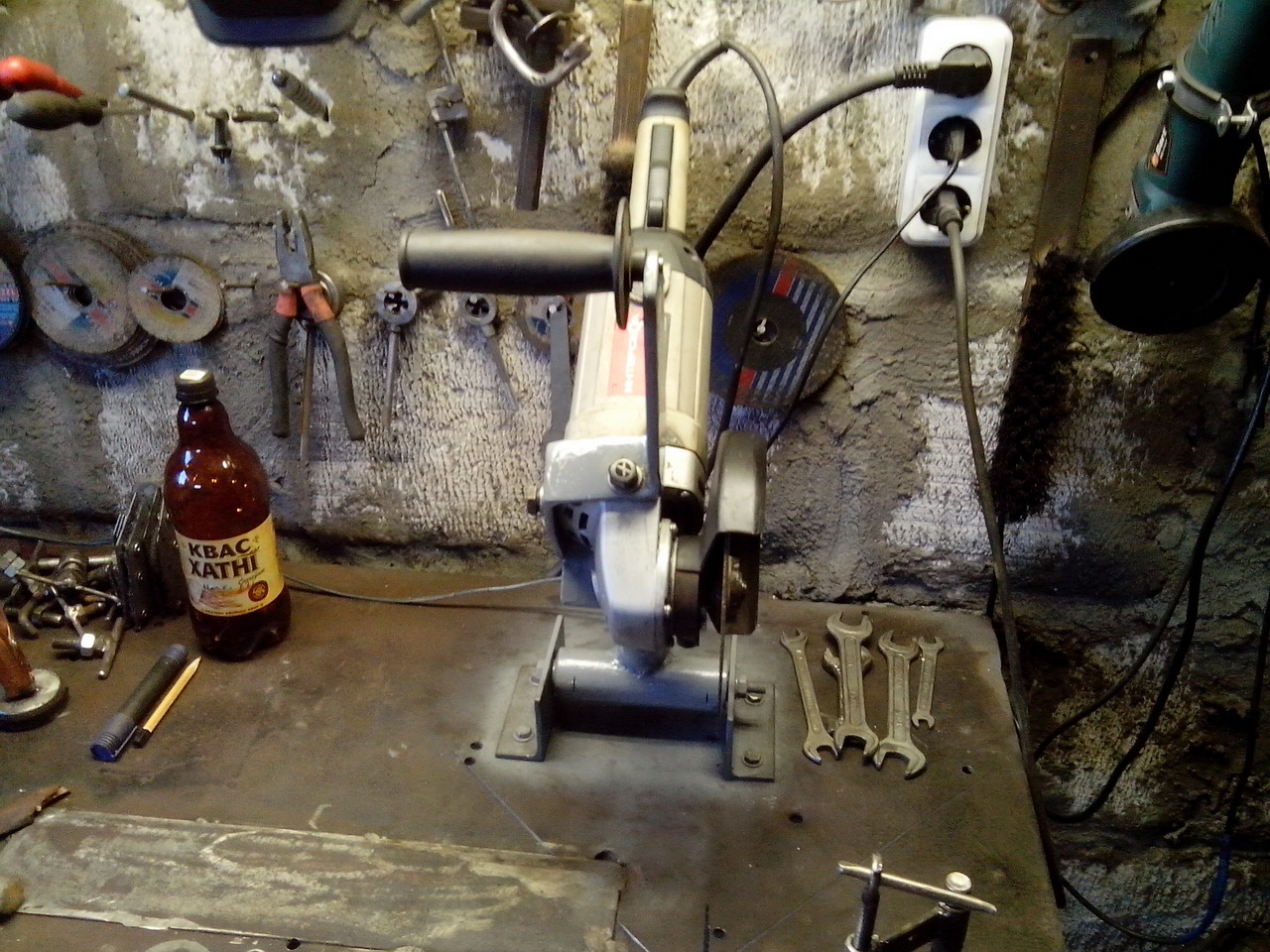

Сегодня закончил стойку для болгарки или по-другому - торцовочный станок на основе болгарки... :st_ruskiy:
Болгарку использовал УШМ - 180/1800М "ИнтерскОл"... Этим станком можно идеально ровно под углом 90° или 45° отрезать уголок, трубу, профиль, кругляк, гранник и т.д.., и т.п... Можно делать продольные пропилы для пазов. Можно болгарку зафиксировать в определённом положении и использовать её как зачистной или заточной станок...
Вот что у меня получилось........:

Стойка для болгарки своими руками 1.jpg


Стойка для болгарки своими руками 2.jpg


Стойка для болгарки своими руками 3.jpg


Стойка для болгарки своими руками 4.jpg


Стойка для болгарки своими руками 5.jpg


За неделю сделал два станка и оба получились очень даже небяды... :smu:sche_nie: :du_ma_et:
Стойку для болгарки делал с помощью сверлильного станка, который сделал перед этим...

Если кому интересно, могу рассказать об изготовлении более подробно... :dr_ink:

Продолжение следует............. :uch_tiv:
Скрытый текст. Необходимо зарегистрироваться.

Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

За это сообщение автора SVL поблагодарили - 4:
aspid, Ставров, root, zzzz0512
Аватара пользователя
SVL
Гуру

Сообщения: 2756
Зарегистрирован: 07 авг 2015, 00:44
Откуда: Осиповичи
Репутация: 87 [ ? ]
Награды: 4
За особый вклад в жизнь форума (2) Почетный модератор (1) Почетный участник Фестивалей (1)
Благодарил (а): 3237 раз.
Поблагодарили: 1600 раз.

Re: Самодельное оборудование для изготовления рыболовных сна

Сообщение Ставров » 12 июл 2018, 07:52

Вот самоделкин... :co_ol:
профессионалы построили Титаник, дилетант построил Ноев Ковчег

За это сообщение автора Ставров поблагодарил:
SVL
Аватара пользователя
Ставров
Гуру

Сообщения: 5169
Зарегистрирован: 13 сен 2010, 22:10
Откуда: Минск
Репутация: 114 [ ? ]
Награды: 6
За особый вклад в жизнь форума (2) Организация встречи друзей (1) За общественную деятельность! (1) Мастер шашлыка (1)
Почетный участник Фестивалей (1)
Благодарил (а): 3194 раз.
Поблагодарили: 2489 раз.

Re: Самодельное оборудование для изготовления рыболовных сна

Сообщение Yurkoff » 29 июл 2018, 23:55

Можно только позавидовать тому, с какой любовью и трепетом Вадимыч подходит ко всей работе!
Плохой день на рыбалке лучше, чем хороший день на работе.
Наши фото в инстаграме #ohotaby

За это сообщение автора Yurkoff поблагодарил:
SVL
Аватара пользователя
Yurkoff
Водяной

Сообщения: 4355
Зарегистрирован: 09 мар 2011, 16:39
Откуда: г. Минск
Репутация: 111 [ ? ]
Награды: 7
За особый вклад в жизнь форума (2) Почетный модератор (1) За общественную деятельность! (1) За патриотизЬм ) (1)
Завсегдатай Фестивалей (1) Почетный участник Фестивалей (1)
Благодарил (а): 2859 раз.
Поблагодарили: 1974 раз.

Re: Самодельное оборудование для изготовления рыболовных сна

Сообщение SVL » 11 авг 2018, 22:29

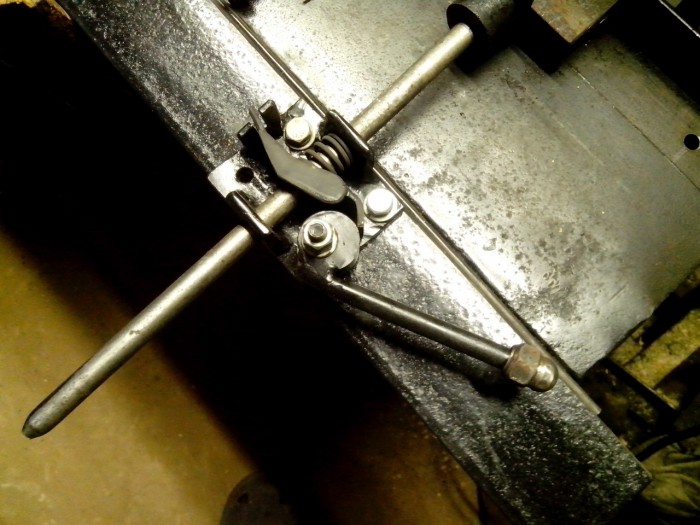

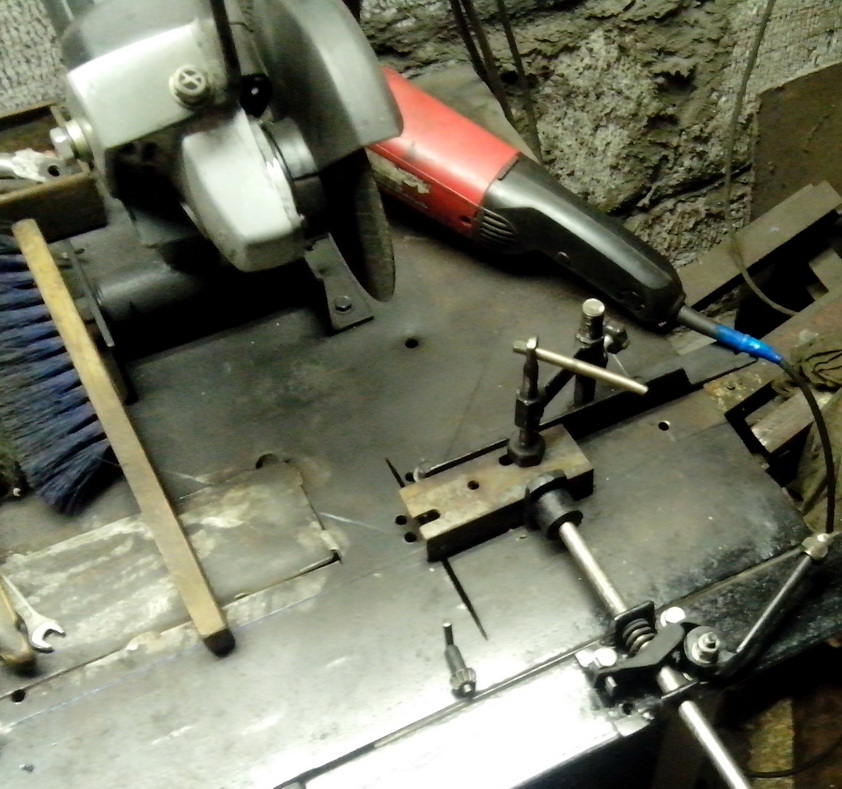

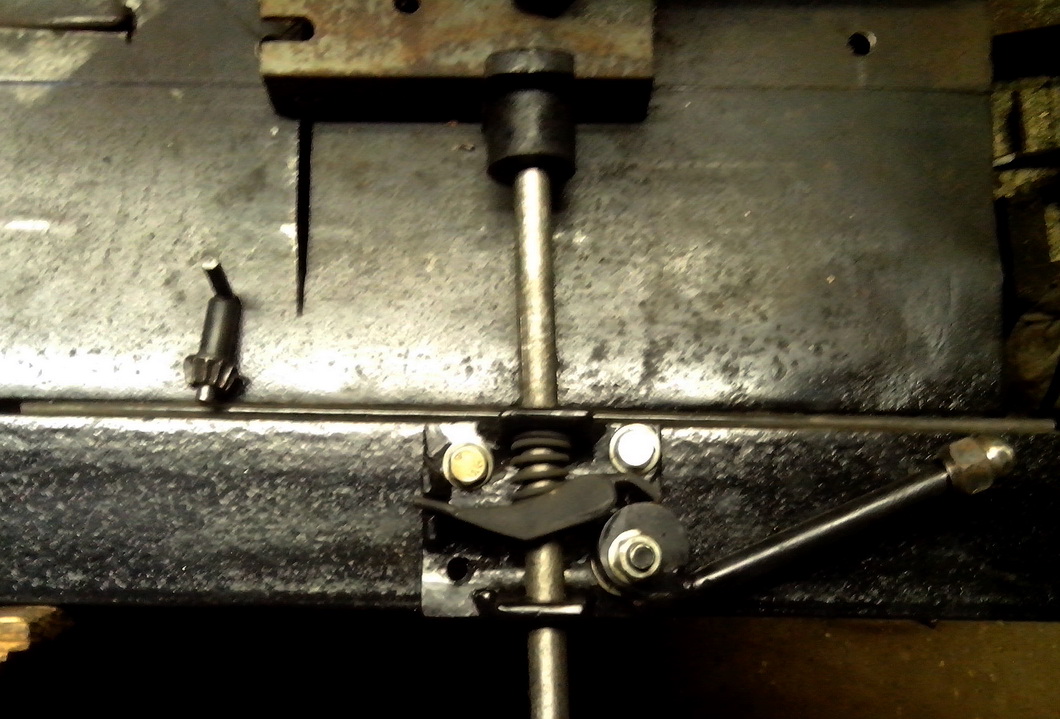

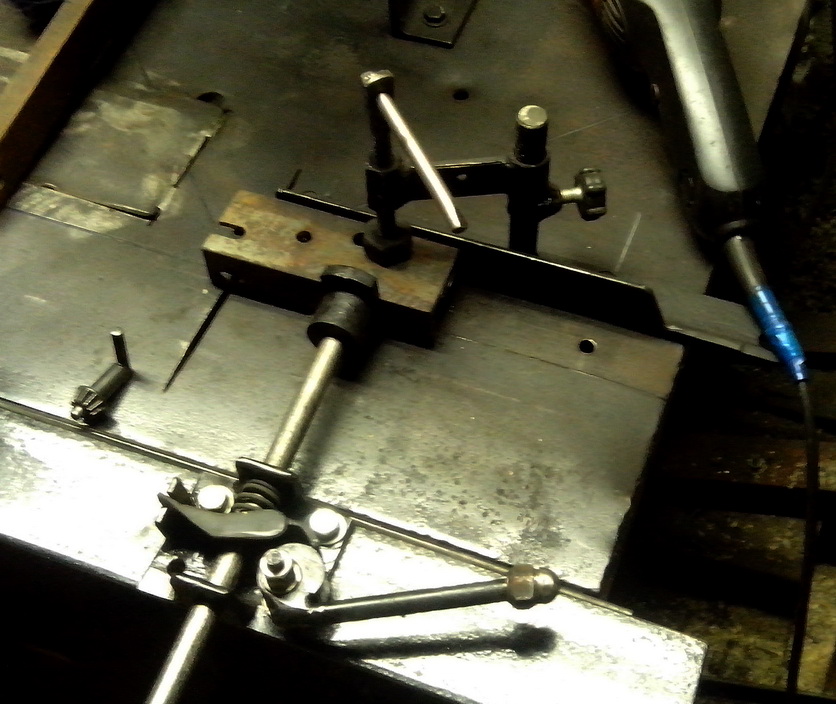

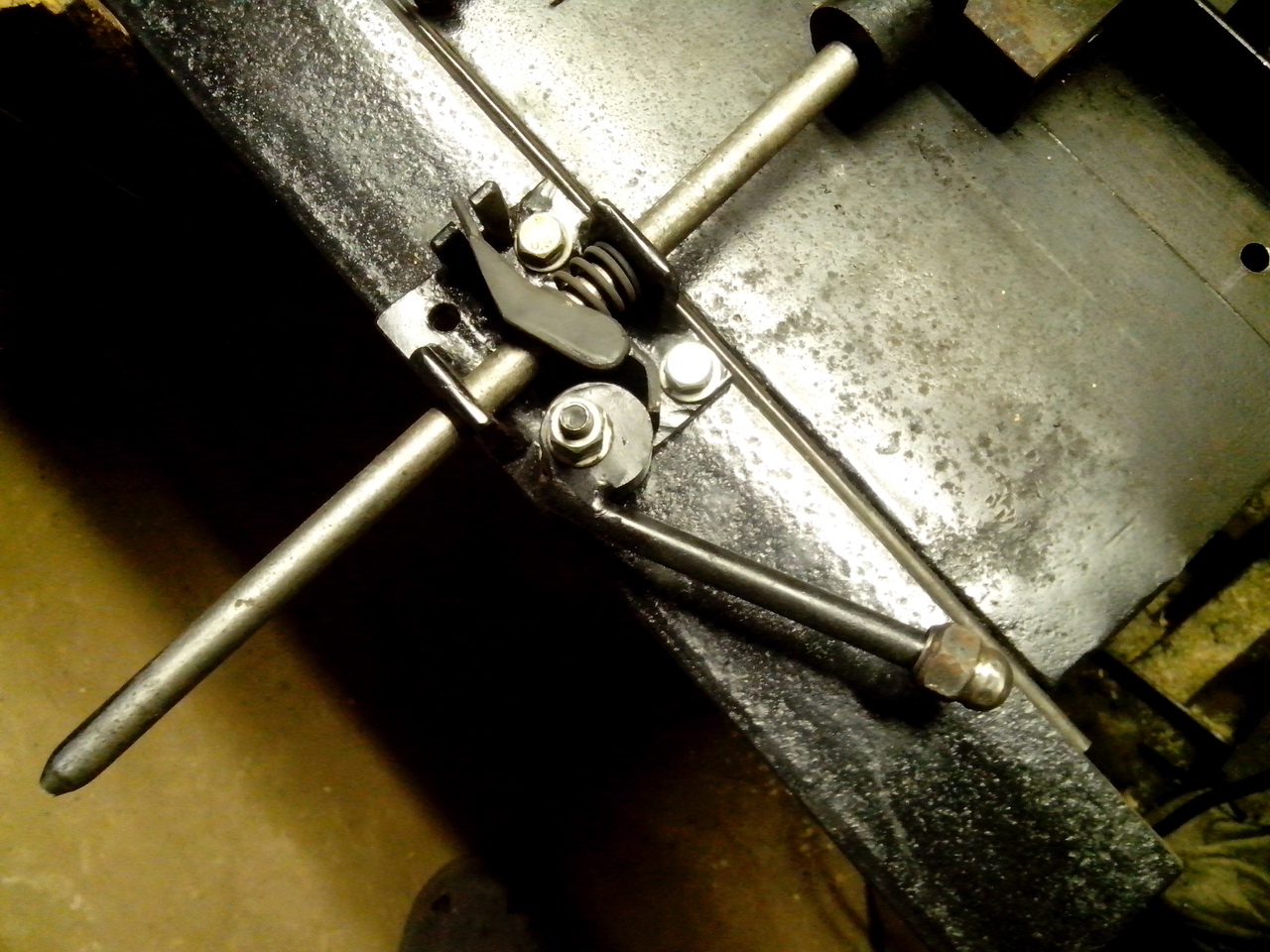

В итоге сделал горизонтальный быстрозажимной эксцентриковый прижим
и станок для торцовки металла полностью готов к бою... :uch_tiv:

Быстрозажимной прижим 1.jpg


Быстрозажимной прижим 3.jpg


Быстрозажимной прижим 4.jpg


Быстрозажимной прижим 5.jpg


Продолжение следует.......... :uch_tiv:
Скрытый текст. Необходимо зарегистрироваться.

Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

За это сообщение автора SVL поблагодарили - 2:
Ставров, Yurkoff
Аватара пользователя
SVL
Гуру

Сообщения: 2756
Зарегистрирован: 07 авг 2015, 00:44
Откуда: Осиповичи
Репутация: 87 [ ? ]
Награды: 4
За особый вклад в жизнь форума (2) Почетный модератор (1) Почетный участник Фестивалей (1)
Благодарил (а): 3237 раз.
Поблагодарили: 1600 раз.

Re: Самодельное оборудование для изготовления рыболовных сна

Сообщение dansk » 18 авг 2018, 00:46

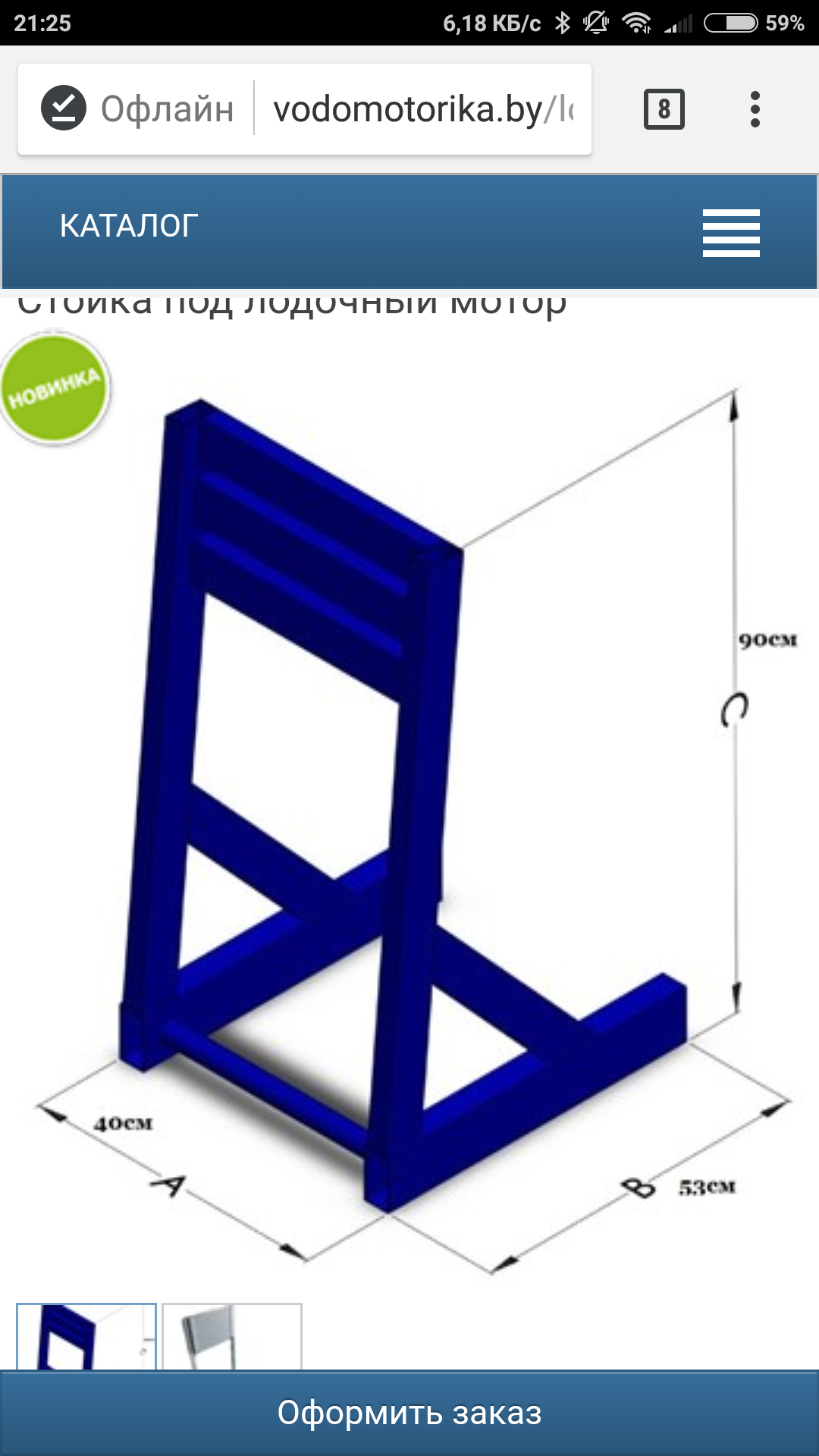

Вадимыч, а сварочник у тебя есть? Приложу картинку, что хочу забабахать, критика и предложения приветствуются.
Вложения
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.
Аватара пользователя
dansk
Гуру

Сообщения: 2603
Зарегистрирован: 03 май 2010, 22:26
Откуда: Минск
Репутация: 50 [ ? ]
Награды: 2
Поплавок 2012 - бронза (1) Почетный участник Фестивалей (1)
Благодарил (а): 538 раз.
Поблагодарили: 520 раз.

Re: Самодельное оборудование для изготовления рыболовных сна

Сообщение Yurkoff » 20 авг 2018, 22:55

Школьный стул тебе в помощь, и варить ничего не нужно, пильнуть болгаркой пару раз.
Ничего не напоминает? Короче прояви смекалку.
Вложения
Плохой день на рыбалке лучше, чем хороший день на работе.
Наши фото в инстаграме #ohotaby

За это сообщение автора Yurkoff поблагодарили - 2:
aspid, Ставров
Аватара пользователя
Yurkoff
Водяной

Сообщения: 4355
Зарегистрирован: 09 мар 2011, 16:39
Откуда: г. Минск
Репутация: 111 [ ? ]
Награды: 7
За особый вклад в жизнь форума (2) Почетный модератор (1) За общественную деятельность! (1) За патриотизЬм ) (1)
Завсегдатай Фестивалей (1) Почетный участник Фестивалей (1)
Благодарил (а): 2859 раз.
Поблагодарили: 1974 раз.

Re: Самодельное оборудование для изготовления рыболовных сна

Сообщение root » 21 авг 2018, 16:34

а для чего это вообще? Хранить мотор?
Почему оно обязательно из металла должно быть... :ne_vi_del: :du_ma_et:
Аватара пользователя
root
ohota.by

Сообщения: 9281
Зарегистрирован: 11 ноя 2006, 01:41
Откуда: Минск
Репутация: 114 [ ? ]
Благодарил (а): 4139 раз.
Поблагодарили: 3534 раз.

Re: Самодельное оборудование для изготовления рыболовных сна

Сообщение dansk » 24 авг 2018, 15:13

После поисков, понял что проще сделать из бруска 40*40. Варить из металла некому и негде, школьный стул найди попробуй. А вот пару шурупов загнать, это можно. Да, Миша, это для вертикального хранения мотора.
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.
Аватара пользователя
dansk
Гуру

Сообщения: 2603
Зарегистрирован: 03 май 2010, 22:26
Откуда: Минск
Репутация: 50 [ ? ]
Награды: 2
Поплавок 2012 - бронза (1) Почетный участник Фестивалей (1)
Благодарил (а): 538 раз.
Поблагодарили: 520 раз.

Re: Самодельное оборудование для изготовления рыболовных сна

Сообщение Yurkoff » 28 авг 2018, 12:36

Ну не знаю, мне надо был стул такой при переезде, я его нашел в своей школе. Посейчас только ему доверяю при работах. Знаю что не развалится и не подведёт.
Плохой день на рыбалке лучше, чем хороший день на работе.
Наши фото в инстаграме #ohotaby
Аватара пользователя
Yurkoff
Водяной

Сообщения: 4355
Зарегистрирован: 09 мар 2011, 16:39
Откуда: г. Минск
Репутация: 111 [ ? ]
Награды: 7
За особый вклад в жизнь форума (2) Почетный модератор (1) За общественную деятельность! (1) За патриотизЬм ) (1)
Завсегдатай Фестивалей (1) Почетный участник Фестивалей (1)
Благодарил (а): 2859 раз.
Поблагодарили: 1974 раз.

Re: Самодельное оборудование для изготовления рыболовных сна

Сообщение Aliaksei-Bobr » 22 сен 2018, 20:30

Видел, щупал, подтверждаю, все сделано грамотно. Всем доброго времени суток. Принимайте нового форумчанина :smu:sche_nie:

За это сообщение автора Aliaksei-Bobr поблагодарили - 3:
root, SVL, Yurkoff
Aliaksei-Bobr
Полноправный участник

Сообщения: 28
Зарегистрирован: 22 сен 2018, 20:09
Откуда: Бобруйск
Репутация: 2 [ ? ]
Награды: 1
Участник Фестиваля (1)
Благодарил (а): 3 раз.
Поблагодарили: 27 раз.

Re: Самодельное оборудование для изготовления рыболовных сна

Сообщение SVL » 22 сен 2018, 22:57

Лёша, принимаем с руками и ногами..., и думаю, что наши активисты форума, и не только..., меня в этом полностью поддержат... :uch_tiv: :dr_ink: :ko_re:sha:
У нас повелось представляться более подробно о себе, по-этому зайди в тему "Будем знать друг друга в лицо" >>> Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум. и напиши пару слов о себе.., и это будет означать, что ты полностью принят в наши дружеские объятия... :dr_ink: :mi_ga_et: :-):
Скрытый текст. Необходимо зарегистрироваться.

Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.
Аватара пользователя
SVL
Гуру

Сообщения: 2756
Зарегистрирован: 07 авг 2015, 00:44
Откуда: Осиповичи
Репутация: 87 [ ? ]
Награды: 4
За особый вклад в жизнь форума (2) Почетный модератор (1) Почетный участник Фестивалей (1)
Благодарил (а): 3237 раз.
Поблагодарили: 1600 раз.

Re: Самодельное оборудование для изготовления рыболовных сна

Сообщение SVL » 17 ноя 2018, 01:10

Всем привет... :uch_tiv:

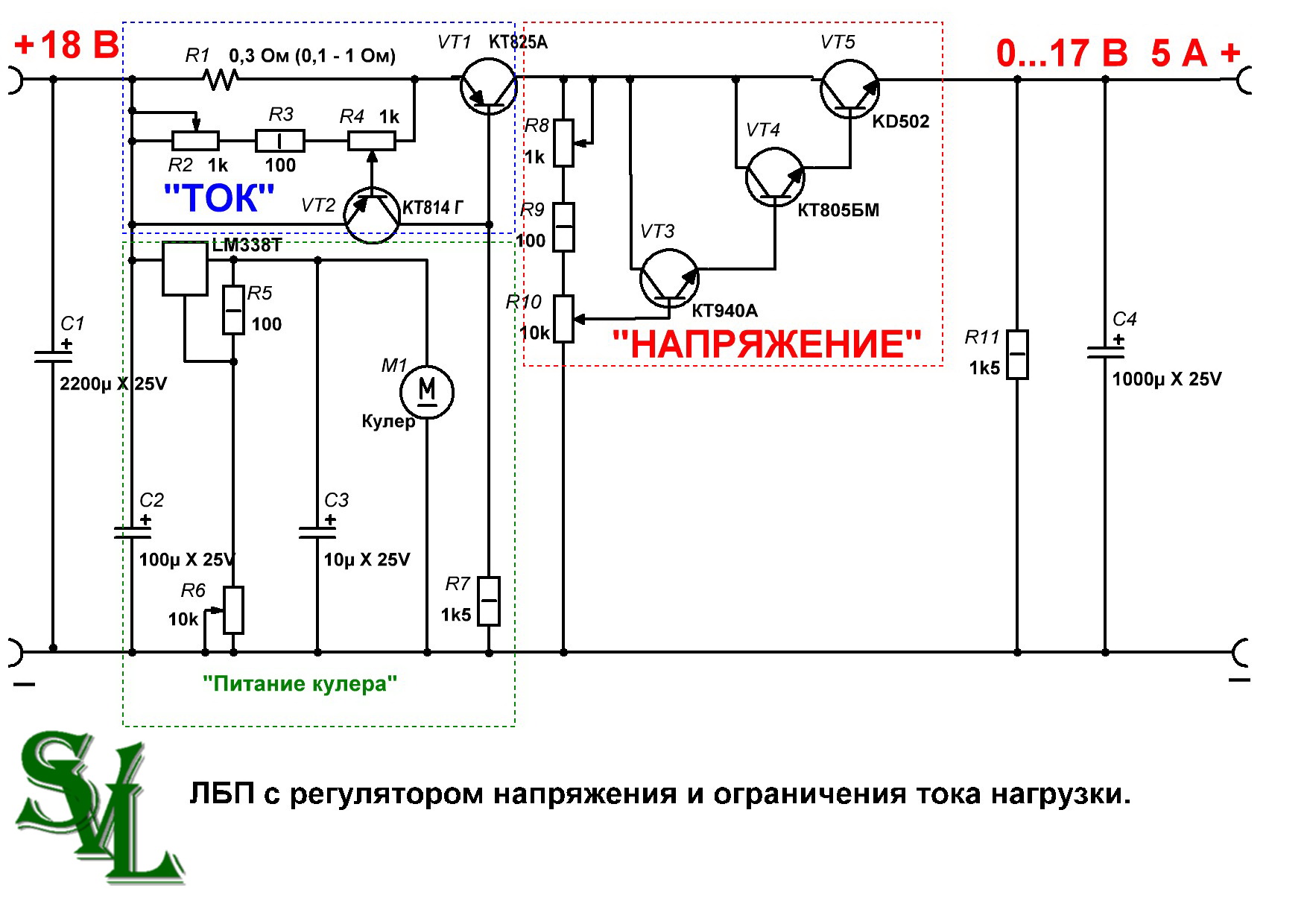

Вот уже месяц как сижу над двухканальным блоком питания для лабораторных и других нужд. Можно к нему подключать сразу два нагрузочных прибора.
Один канал - 0...36В, 10А.., а второй - 0...17В, 6А. На схеме написано 5А.., но это так, для скромности... :smu:sche_nie: На самом деле схема спокойно потянет и 10 А..! znaika Подключать можно разные приборы, но главное, чтобы не спалить их большой силой тока... Вот я и просидел над ним около месяца, искал хорошую схему установки ограничения определённого тока, чтоб сила тока была одинаковой при любом сопротивлении нагрузки. Это очень важная функция при зарядке аккумуляторов разных приборов. Электронщики меня поймут, а я выкладываю схему этого блока питания, за которую большое спасибо блогеру ЮТюба Herr Kodtу... :uch_tiv: :dr_ink:
ЛБП с регулировкой напряжения и тока МОЙ.jpg

Схема просто отличная...! :co_ol: Всё заработало с первого раза и работает чётко и надёжно.., аж самому приятно.., блин...!!! :-) :ya_hoo_oo: :ps_ih: :st_ruskiy:
Скрытый текст. Необходимо зарегистрироваться.

Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.
Аватара пользователя
SVL
Гуру

Сообщения: 2756
Зарегистрирован: 07 авг 2015, 00:44
Откуда: Осиповичи
Репутация: 87 [ ? ]
Награды: 4
За особый вклад в жизнь форума (2) Почетный модератор (1) Почетный участник Фестивалей (1)
Благодарил (а): 3237 раз.
Поблагодарили: 1600 раз.

Re: Самодельное оборудование для изготовления рыболовных сна

Сообщение Konstantinovich » 17 ноя 2018, 09:10

dansk писал(а):После поисков, понял что проще сделать из бруска 40*40. Варить из металла некому и негде, школьный стул найди попробуй. А вот пару шурупов загнать, это можно. Да, Миша, это для вертикального хранения мотора.

Заварить не проблема . Если заготовки будут уже нарезаны и почти подогнаны то можно и сварить . Вот только расстояние :-): :fish:
Аватара пользователя
Konstantinovich
Профи

Сообщения: 548
Зарегистрирован: 26 янв 2012, 18:56
Откуда: Червень
Репутация: 32 [ ? ]
Награды: 2
За общественную деятельность! (1) За бдительность. (1)
Благодарил (а): 236 раз.
Поблагодарили: 375 раз.
