нужна помощь по самодельному электро-плугу(электрика)

Сообщение kevlarBY » 02 ноя 2014, 13:34

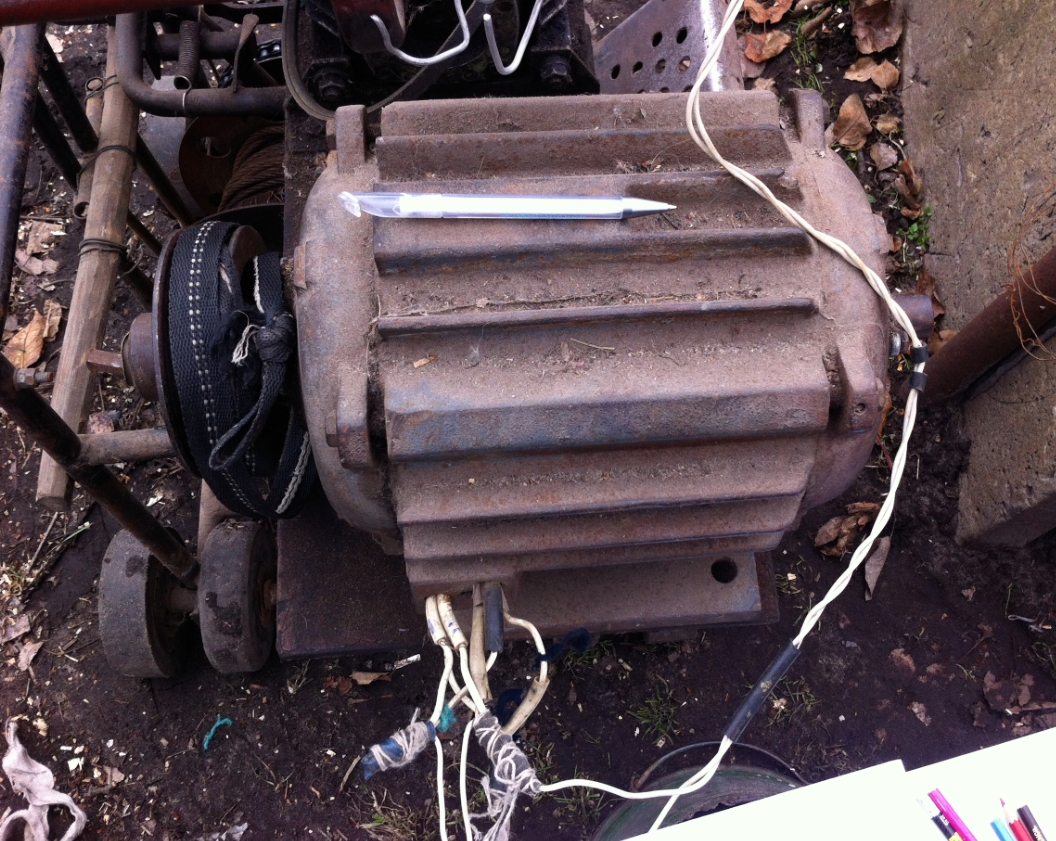

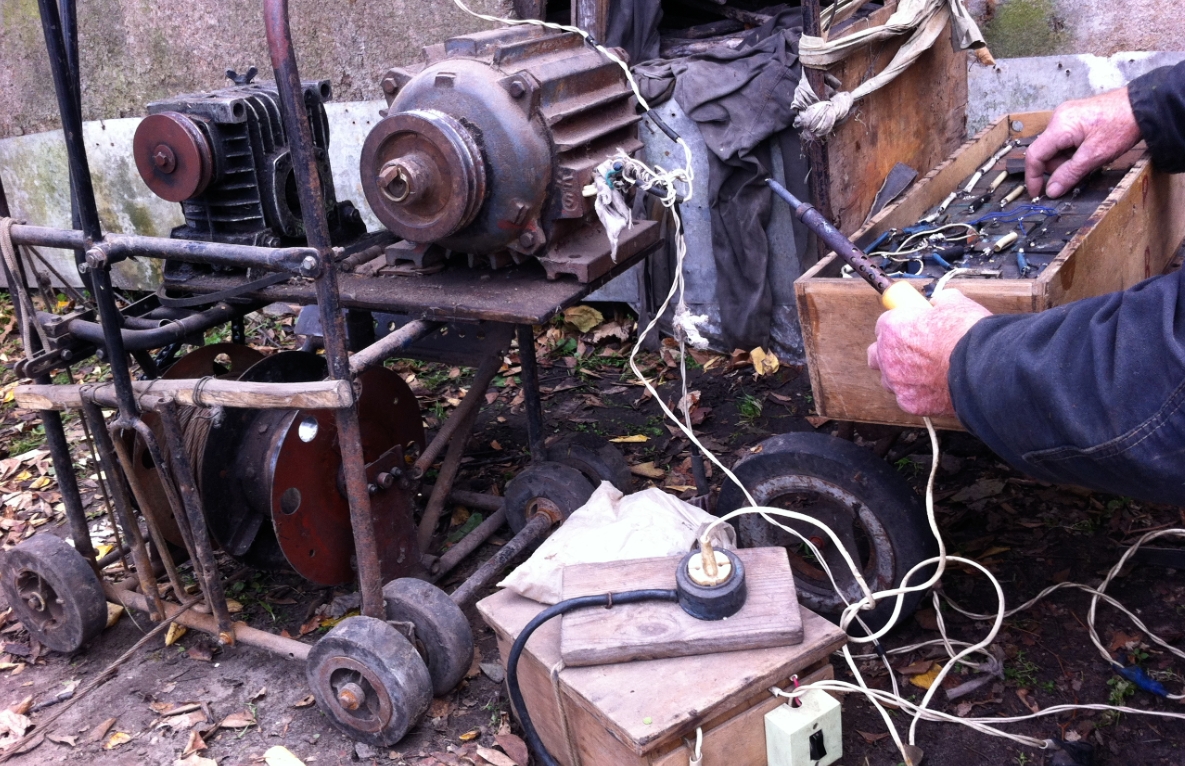

-мне от отца остался самодельный электроплуг-сделали его в 97году по каким-то чертежам из журнала. Механическая часть работает на ура, а вот с электрикой проблема. Как вы видите на фото рядом с базой плуга, ещё имеется тачка с двумя ящиками конденсаторов. Хотелось бы узнать, чем можно заменить эти два ящика с конденсаторами. Двигатель трёх-фазный 3квт 1970 года чугунный, с двигателя выходит 6 проводов. проблема в конденсатарах они вечно отпаиваются -стреляют. Говорят, что можно поставить конденсатор на 200микрофорат-он заменит эти 2 ящика с конденсаторами Я в этом деле "0" и понятно,что я туда не полезу-хочется всё закупить и отдать человеку на сборку по схеме.
Вложения
Аватара пользователя
kevlarBY
Аксакал

Сообщения: 333
Зарегистрирован: 11 апр 2013, 16:10
Репутация: 3 [ ? ]
Благодарил (а): 62 раз.
Поблагодарили: 26 раз.

Re: нужна помощь по самодельному электро-плугу(электрика)

Сообщение adenmaden » 02 ноя 2014, 15:03

если 3 квт двигатель
то кондеров нужно на 210 мкф
кондеры не полярные на 400 вольт
это для пуска без нагрузки

вместо кондеров можно использовать
двунаправленные электронные ключи
делал когда то на симисторах и динисторах
Не советуй мне, что мне делать, и я не скажу тебе, куда тебе идти...
Аватара пользователя
adenmaden
Леший

Сообщения: 3008
Зарегистрирован: 28 окт 2013, 21:13
Откуда: Биосферный резерват "Прибужское полесье"
Репутация: 65 [ ? ]
Награды: 3
За особый вклад в жизнь форума (2) Почетный модератор (1)
Благодарил (а): 1458 раз.
Поблагодарили: 1382 раз.

Re: нужна помощь по самодельному электро-плугу(электрика)

Сообщение ZUBBER » 02 ноя 2014, 21:43

kevlarBY писал(а):Говорят, что можно поставить конденсатор на 200микрофорат-он заменит эти 2 ящика с конденсаторами

Два твоих ящика с кондерами, как мне кажется "набиты" конденсаторами по 5-10 мкф "выколупанными" из плафонов люминисцентных ламп. По фотке очень внешне похоже . У меня у самого такой "наборчик" в ящике на деревообрабатывающем станке стоит. Двиг там 3 квт и чтобы запускать в станке встроен подобный ящик. В нем штук 25-30 конденсаторов. Тебе нужно (как и грит камрад) собрать сборку на 210-250 мкф из "нормальных" , более ёмких конденсаторов. Они поменьше размером будут и один может быть по емкости как пол того твоего ящика. Сейчас их трудно найти. Квадратные такие, светло коричневого цвета. Поинтересуйся на рынке, где "деды" и "синяки" разный "чермет -металлолом" вроде доисторических ржавых петель, самодельных кухонных ножей и прочих гаек-болтов продают. Обычно в любом городе на рынках есть такой "отдел" на задворках. Спросишь если увидишь, они тебе сами подскажут что и на сколько мкф на запуск и работу твоего движка надо.
kevlarBY писал(а):с двигателя выходит 6 проводов

3 обмотки, 6 проводов.
На 220 вольт из трез контуров (обмоток) мотора соединенных "по треугольнику" работают 2, можно "завести" дернув за намотанный на шкив шнур, но мощность не та и при нагрузке если "стал" то опять только шнурок, 3-й контур включается в работу при правильно подобранной емкости пусковых "кондеров". Если емкость оптимальная, то такой мотор с конденсаторами будет работать в рабочем режиме даже если конденсаторы после пуска не отключать. Если не оптимальная будет чувствоваться "расколбас" в работе мотора и он будет нехило греться. Электролитическими (круглыми) конденсаторами можно тоже набрать на "глаз" емкость и мотор запустить, но если их после этого не отключать (закоротить пусковую кнопку) они постреляют.
Не только у женщины, но и у мужчины обязательно должна быть загадка. А то сразу: «Женат? Не женат?»
Аватара пользователя
ZUBBER
Просто Зуббер

Сообщения: 3695
Зарегистрирован: 12 июл 2009, 18:48
Репутация: 21 [ ? ]
Награды: 3
За особый вклад в жизнь форума (3)
Благодарил (а): 284 раз.
Поблагодарили: 813 раз.

Re: нужна помощь по самодельному электро-плугу(электрика)

Сообщение kevlarBY » 03 ноя 2014, 07:26

adenmaden писал(а):если 3 квт двигатель
то кондеров нужно на 210 мкф
кондеры не полярные на 400 вольт
это для пуска без нагрузки

вместо кондеров можно использовать
двунаправленные электронные ключи
делал когда то на симисторах и динисторах

вроде на 3квт двигатель -на каждый 1 квт нужно 100 мкф..
а конденсатор ёмкостью 300 мкФ и напряжением не менее 600 вольт?
Аватара пользователя
kevlarBY
Аксакал

Сообщения: 333
Зарегистрирован: 11 апр 2013, 16:10
Репутация: 3 [ ? ]
Благодарил (а): 62 раз.
Поблагодарили: 26 раз.

Re: нужна помощь по самодельному электро-плугу(электрика)

Сообщение adenmaden » 03 ноя 2014, 11:24

по формулам выходит 210мкф
а по вольтам обычно в полтора раза больше напряжения питания
не мучайтесь вы с этими кондерами
паяйте ключик
Не советуй мне, что мне делать, и я не скажу тебе, куда тебе идти...
Аватара пользователя
adenmaden
Леший

Сообщения: 3008
Зарегистрирован: 28 окт 2013, 21:13
Откуда: Биосферный резерват "Прибужское полесье"
Репутация: 65 [ ? ]
Награды: 3
За особый вклад в жизнь форума (2) Почетный модератор (1)
Благодарил (а): 1458 раз.
Поблагодарили: 1382 раз.
