самодельный лодочный мотор из бензопилы "STIHL-180"

Сообщение averaynov » 21 мар 2011, 22:30

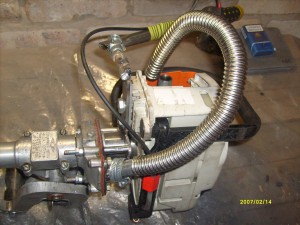

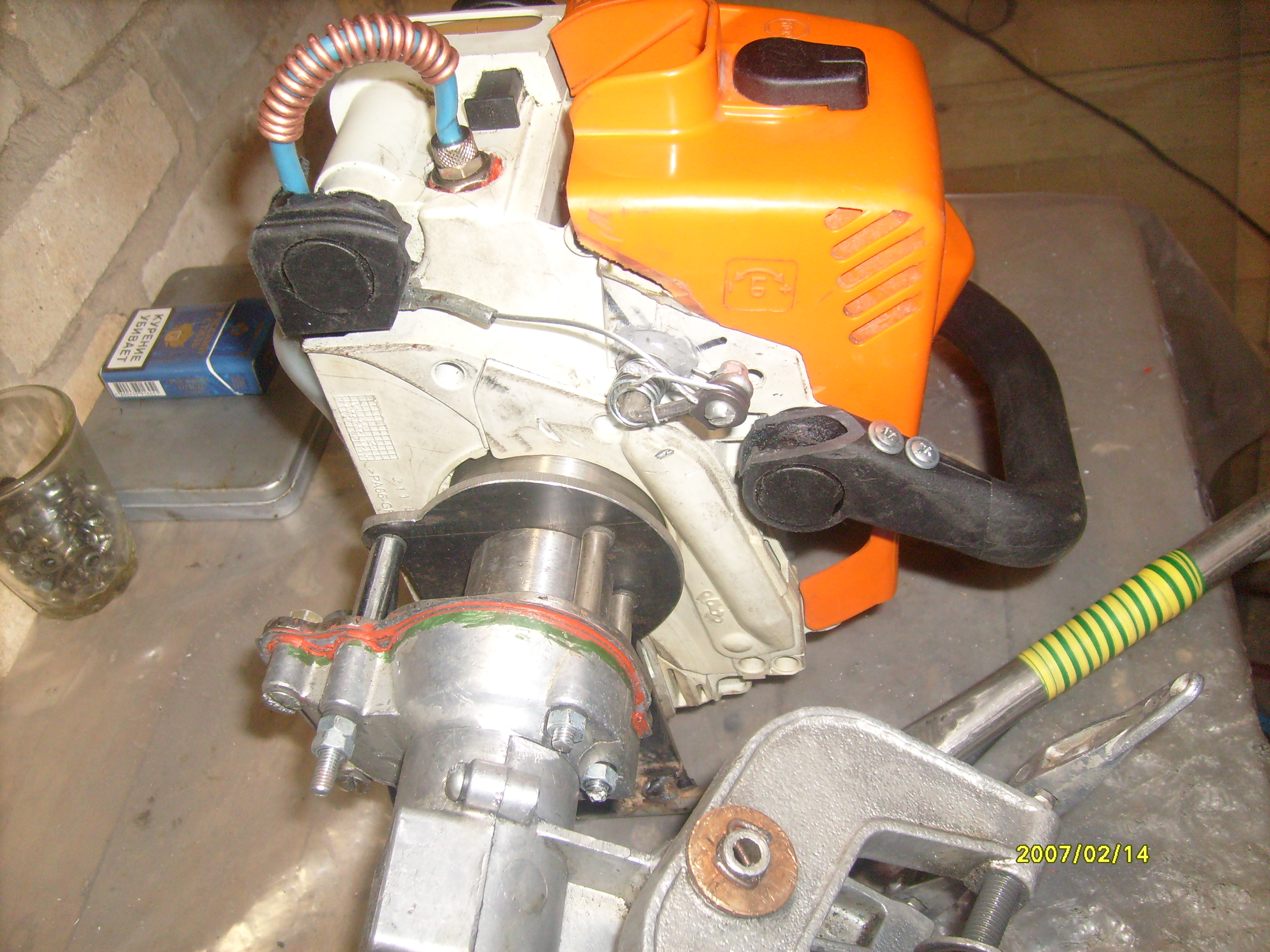

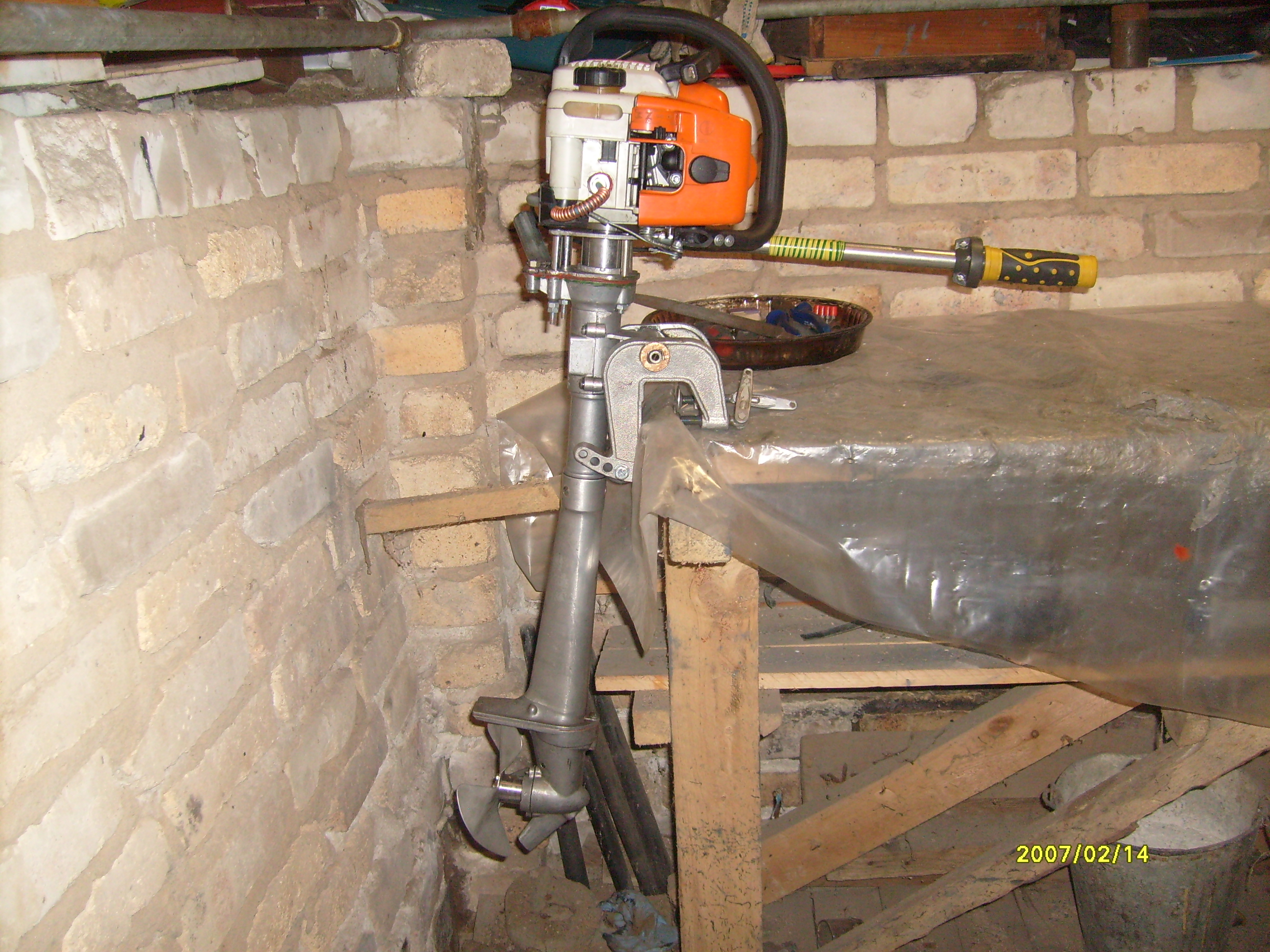

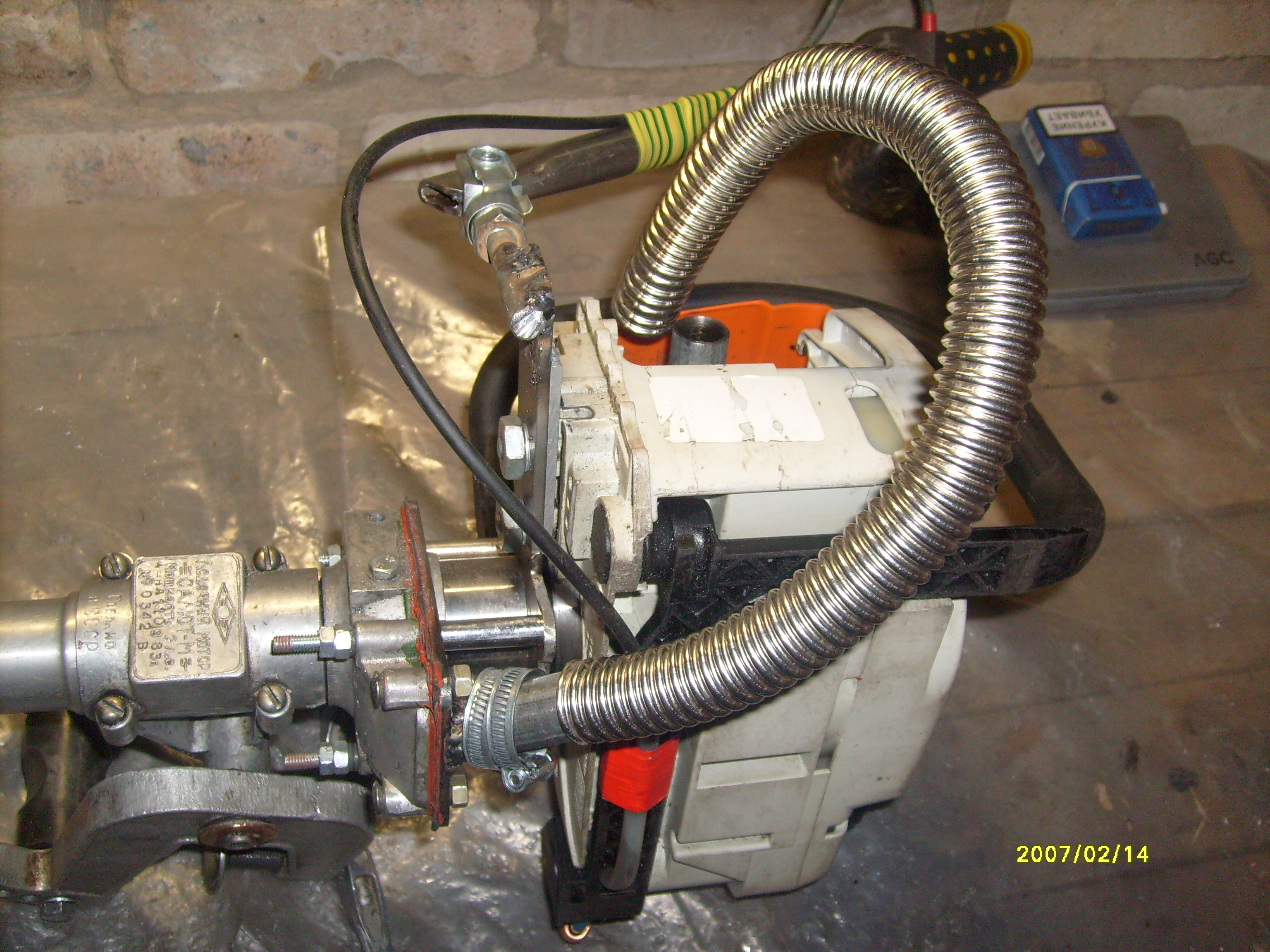

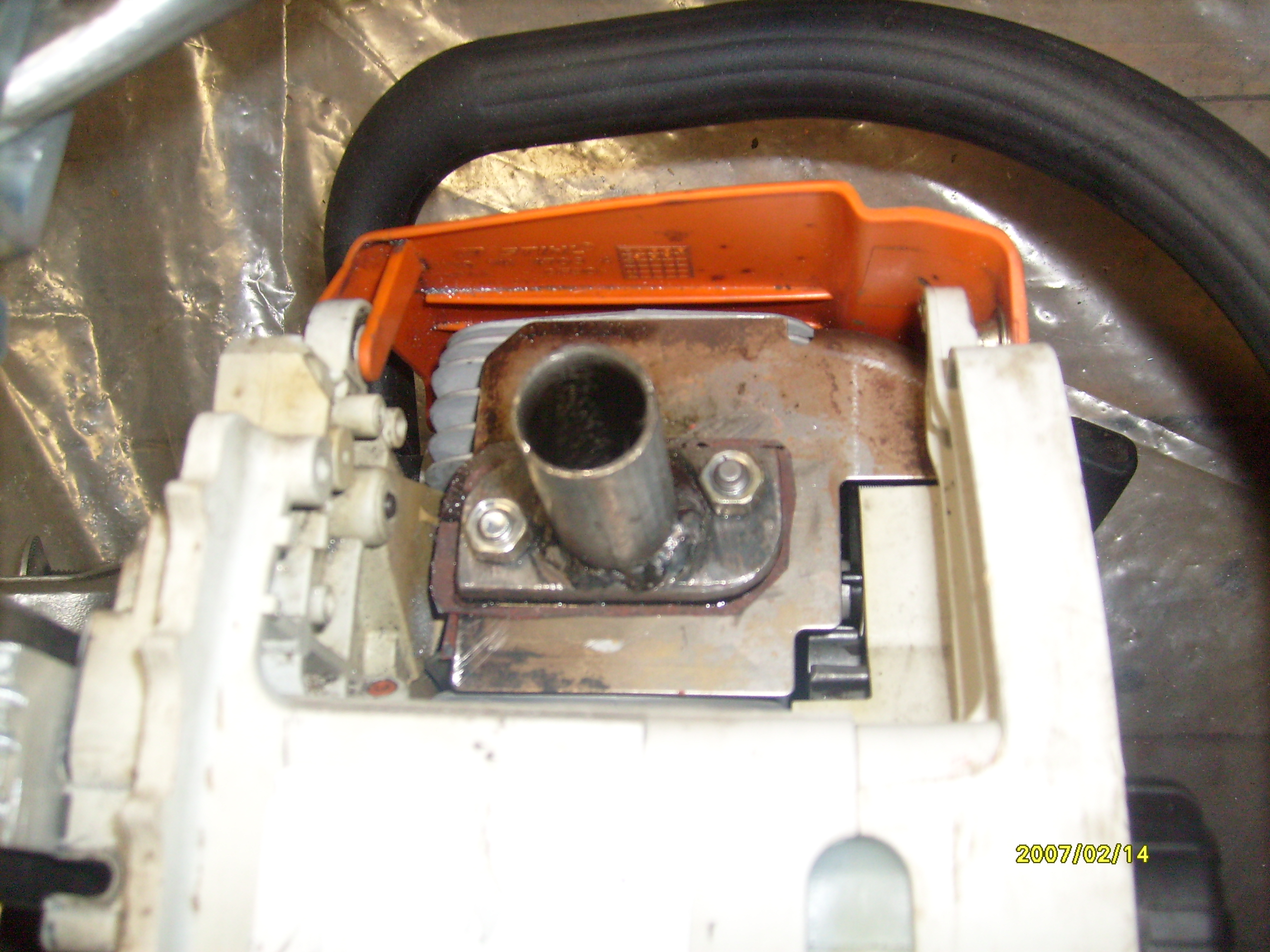

Доброго времени суток всем кто не спит в столь поздний час!! Изучал ваш форум на протяжение месяца , и вот наконец хочу поделится с вами опытом создания плм из пилы. Надеюсь что эта информация будет кому-нибудь полезна :lodk:
Вложения

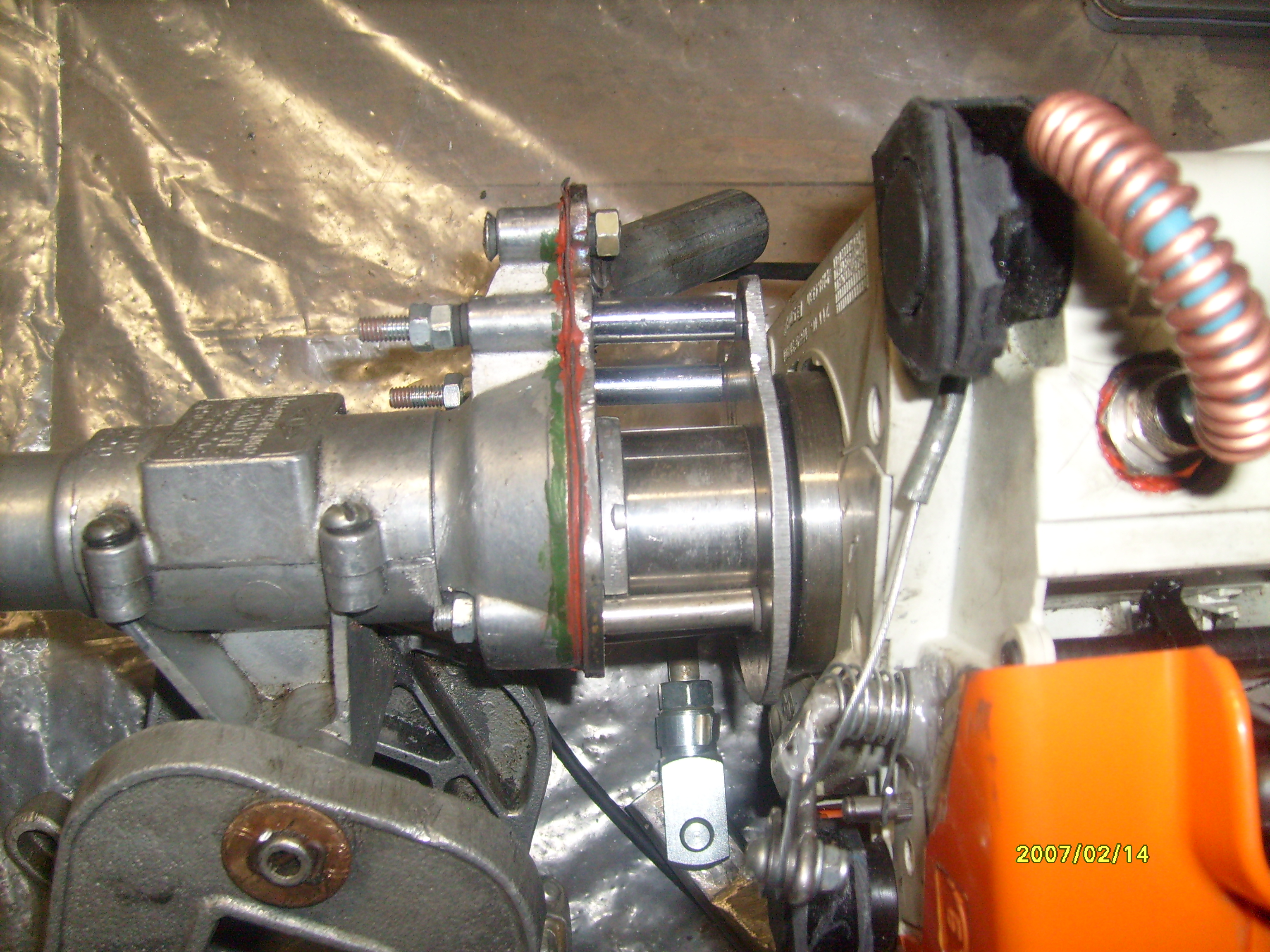

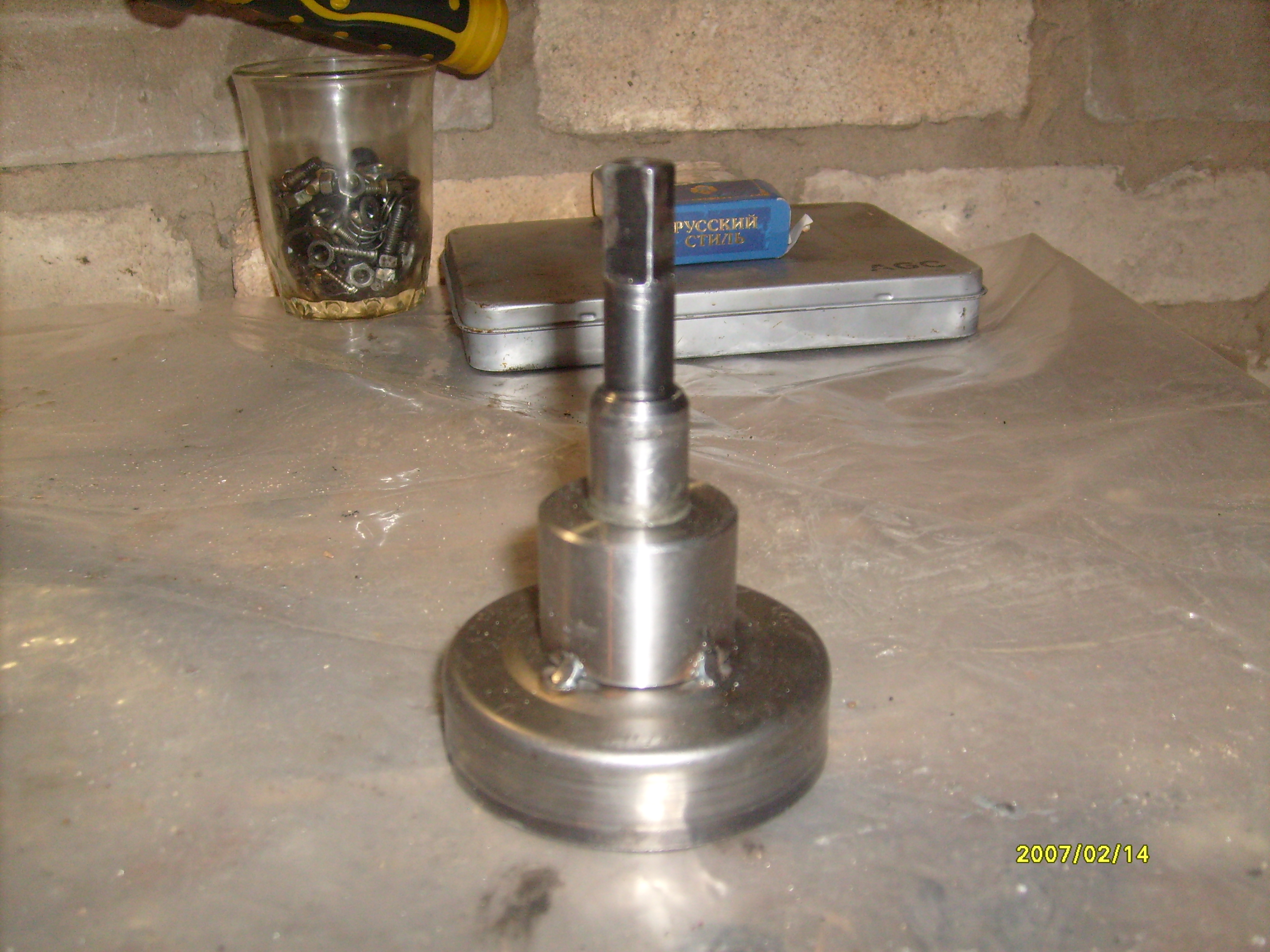

сею запчасть заказал у токаря

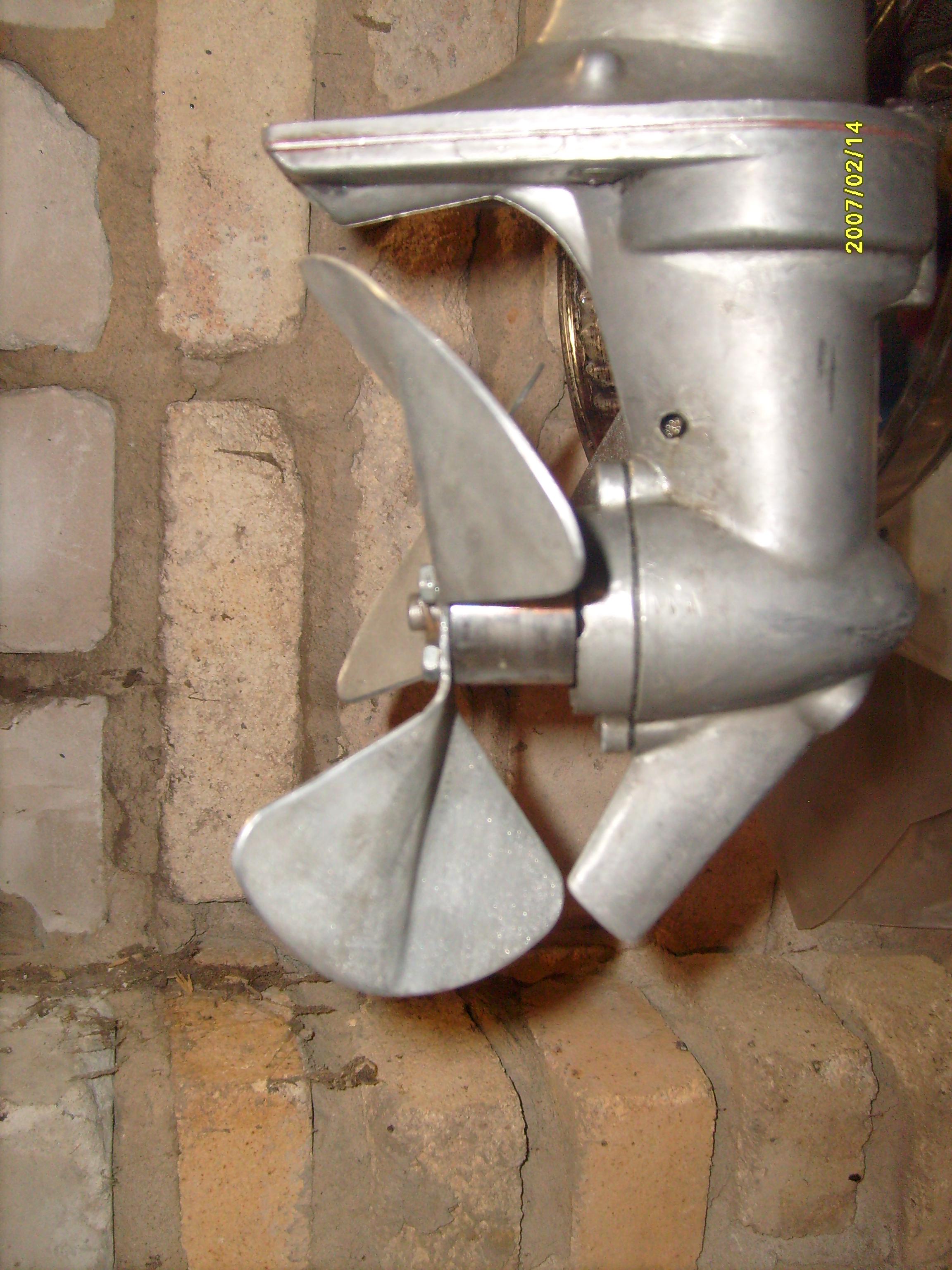

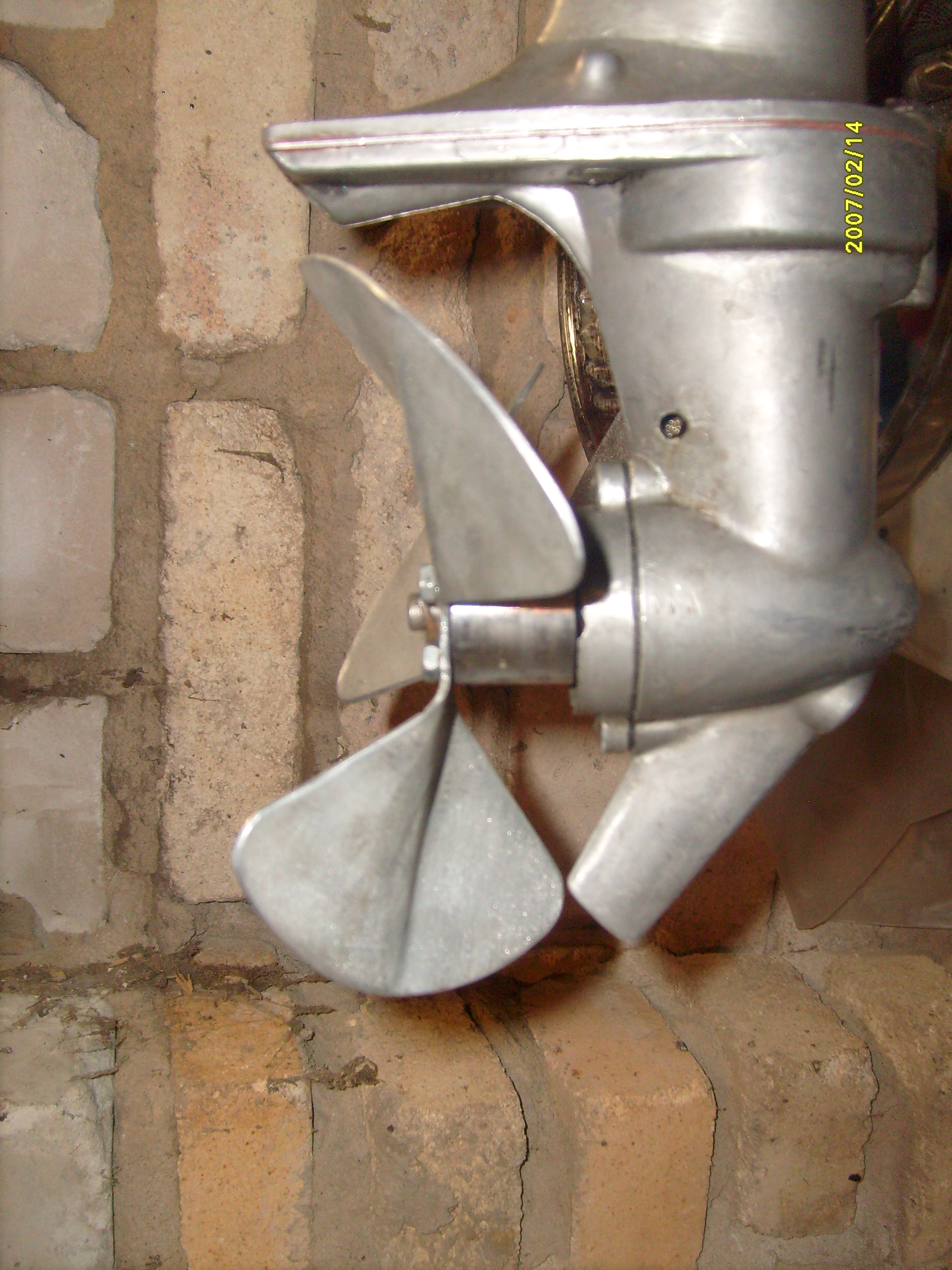

винт изготовил из дюралевого листа 3мм , проверялся в ведре))))))))))))))) после чего вся вода оказалась на мне)))

За это сообщение автора averaynov поблагодарили - 5:
4g63, angor, evgen1111, nikolaym, ZUBBER
Аватара пользователя
averaynov
Новичок

Сообщения: 8
Зарегистрирован: 11 фев 2011, 01:48
Репутация: 0 [ ? ]
Благодарил (а): 3 раз.
Поблагодарили: 10 раз.

Re: самодельный лодочный мотор из бензопилы "STIHL-180"

Сообщение angor » 22 мар 2011, 08:04

Всё сделано нормально,молодца! :ya_hoo_oo: Вот только винт что то не вдохновляет,сделай сварной а не гнутый или подбери готовый.И будет тебе счастье :dr_ink: :ko_re:sha: :ya_hoo_oo: :co_ol:
Если есть вода,то должна быть и рыба!!! С Уважением angor!

За это сообщение автора angor поблагодарил:
averaynov
Аватара пользователя
angor
Полноправный участник

Сообщения: 21
Зарегистрирован: 16 июл 2010, 11:41
Откуда: Россия Сибирь
Репутация: 1 [ ? ]
Благодарил (а): 5 раз.
Поблагодарили: 3 раз.

Re: самодельный лодочный мотор из бензопилы "STIHL-180"

Сообщение maksik1979 » 22 мар 2011, 12:47

МОЛОДЕЦ !!на счет винта правда.если делать из люминия то надо хотябы 4-5мм. стальной уже проверено 2.5-3мм.
единственное сомнение в направлении вращения.ШО ЗАПОЕТ РЕДУКТОР??? т.к на косилке+болгаркка против часовой :bra_vo: :ya_hoo_oo:на ноге у салюта тудаже
иногда необходимое занятие

За это сообщение автора maksik1979 поблагодарил:
averaynov
Аватара пользователя
maksik1979
Полноправный участник

Сообщения: 46
Зарегистрирован: 12 янв 2011, 23:15
Откуда: Украина
Репутация: 1 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 35 раз.

Re: самодельный лодочный мотор из бензопилы "STIHL-180"

Сообщение averaynov » 22 мар 2011, 17:46

Спасиба за совет.Насчет винта ,думаю заказать втулку с тремя пропилами под лопасти ,тока не знаю под каким углом пропилы сделать :ne_vi_del: . А насчет редуктора остается надееца на лучшее. До меня один чел из Сибири уже делал нечто бодобное, тока там нет подробной информации ,там фото двига от пилы с ногой от салюта и всё.
Аватара пользователя
averaynov
Новичок

Сообщения: 8
Зарегистрирован: 11 фев 2011, 01:48
Репутация: 0 [ ? ]
Благодарил (а): 3 раз.
Поблагодарили: 10 раз.

Re: самодельный лодочный мотор из бензопилы "STIHL-180"

Сообщение ZUBBER » 22 мар 2011, 18:06

averaynov писал(а):думаю заказать втулку с тремя пропилами под лопасти

Заказывай или ищи просто гайку, пропилы сделаешь балгаркой, зажав гайку в тиски. Примерный угол посмотри у людей в теме по мотокосам...
Не только у женщины, но и у мужчины обязательно должна быть загадка. А то сразу: «Женат? Не женат?»

За это сообщение автора ZUBBER поблагодарил:
averaynov
Аватара пользователя
ZUBBER
Просто Зуббер

Сообщения: 3732
Зарегистрирован: 12 июл 2009, 18:48
Репутация: 21 [ ? ]
Награды: 3
За особый вклад в жизнь форума (3)
Благодарил (а): 291 раз.
Поблагодарили: 835 раз.

Re: самодельный лодочный мотор из бензопилы "STIHL-180"

Сообщение averaynov » 22 мар 2011, 18:18

понял.Будем пробовать. Ещё в планах поставить "защитное кольцо"(не знаю как правильно его звать )вокруг винта.
Аватара пользователя
averaynov
Новичок

Сообщения: 8
Зарегистрирован: 11 фев 2011, 01:48
Репутация: 0 [ ? ]
Благодарил (а): 3 раз.
Поблагодарили: 10 раз.

Re: самодельный лодочный мотор из бензопилы "STIHL-180"

Сообщение ZUBBER » 23 мар 2011, 04:50

averaynov писал(а):"защитное кольцо"(не знаю как правильно его звать )вокруг винта.

А зачем ? Накачай лодку и попробуй поворочав мотор достать до нее винтом. Если винт не достает до лодки, то и колец никаких тебе не надо.
Не только у женщины, но и у мужчины обязательно должна быть загадка. А то сразу: «Женат? Не женат?»
Аватара пользователя
ZUBBER
Просто Зуббер

Сообщения: 3732
Зарегистрирован: 12 июл 2009, 18:48
Репутация: 21 [ ? ]
Награды: 3
За особый вклад в жизнь форума (3)
Благодарил (а): 291 раз.
Поблагодарили: 835 раз.

Re: самодельный лодочный мотор из бензопилы "STIHL-180"

Сообщение averaynov » 23 мар 2011, 23:29

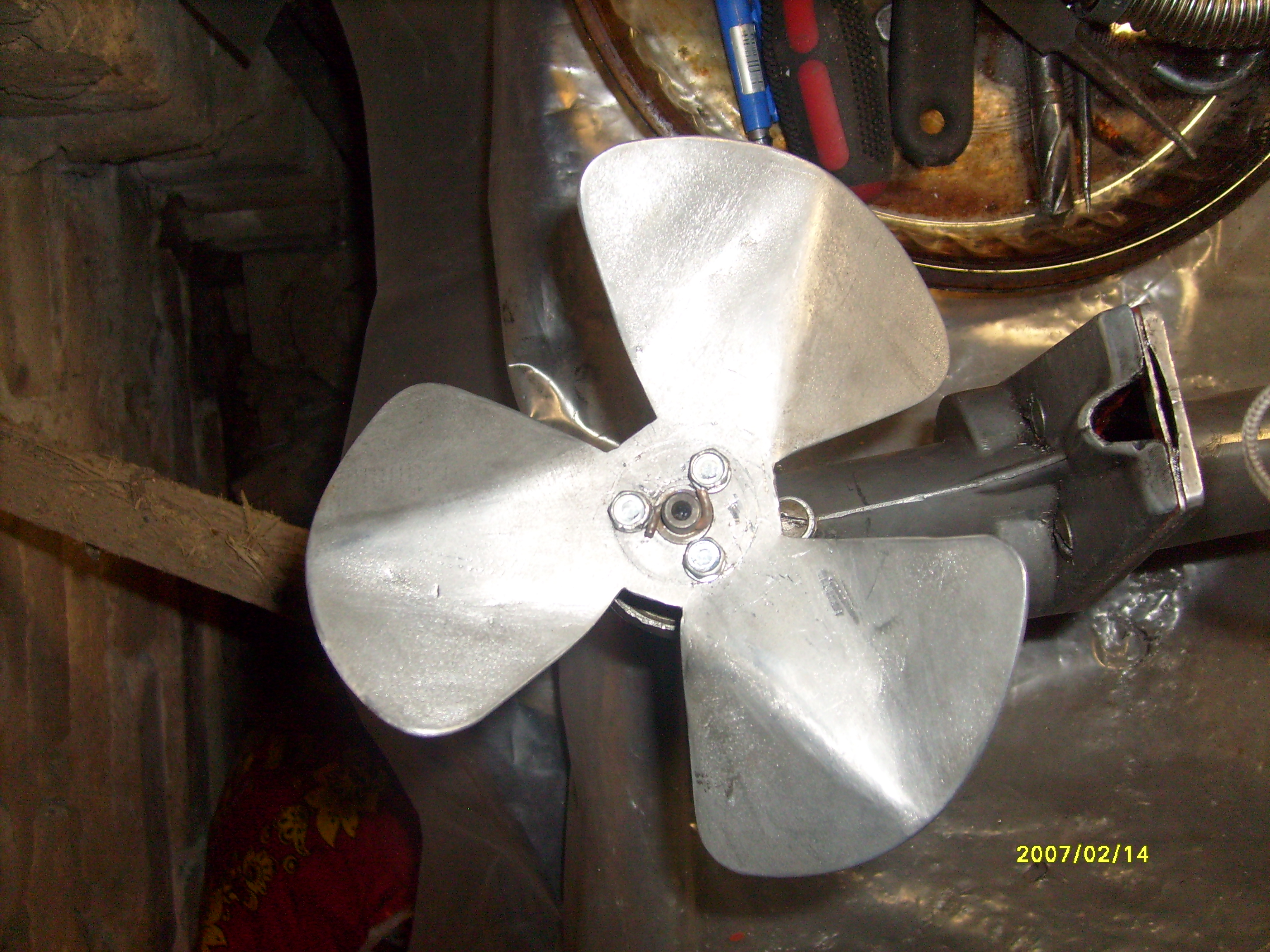

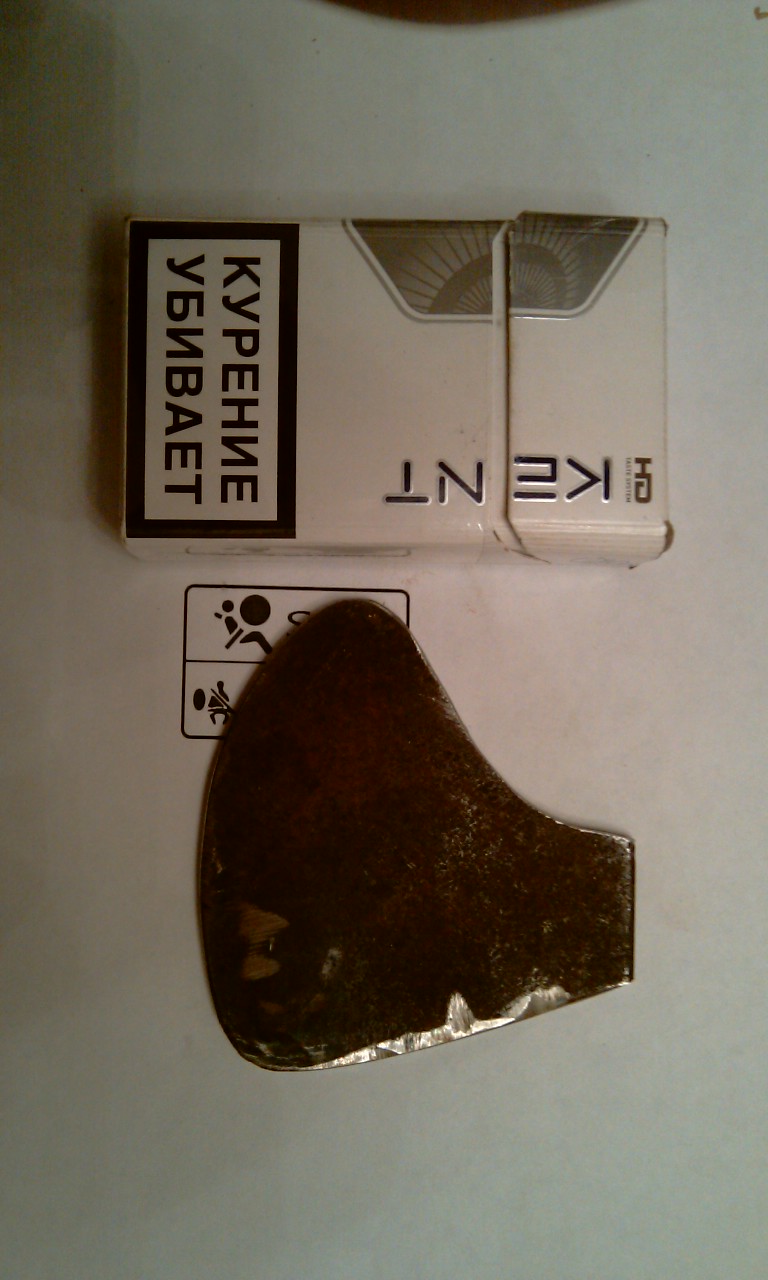

Первый шак на создание винта сделан. Выкладываю фото , так как сам в рассчетах не алё , жду отзывов и предложений по форме и размерам лопастей
Вложения
талшина железа примерно 4 мм, за неимением другой. Думаю обтачить лопасти шлифовальным кругом от центральной оси на утоньшение к краям, как на заводских винтах., дабы уменьшить вес о улучшить аквадинамику.
Аватара пользователя
averaynov
Новичок

Сообщения: 8
Зарегистрирован: 11 фев 2011, 01:48
Репутация: 0 [ ? ]
Благодарил (а): 3 раз.
Поблагодарили: 10 раз.

Re: самодельный лодочный мотор из бензопилы "STIHL-180"

Сообщение angor » 24 мар 2011, 14:32

averaynov писал(а):Первый шак на создание винта сделан. Выкладываю фото , так как сам в рассчетах не алё , жду отзывов и предложений по форме и размерам лопастей

Ну не знаю насчёт представленной тобой формы как она себя поведёт-моё мнение не айс.Я бы сделал в форме листика дерева как у Ветерка или как у эл.мотора-выбор за вами. :-):
Если есть вода,то должна быть и рыба!!! С Уважением angor!
Аватара пользователя
angor
Полноправный участник

Сообщения: 21
Зарегистрирован: 16 июл 2010, 11:41
Откуда: Россия Сибирь
Репутация: 1 [ ? ]
Благодарил (а): 5 раз.
Поблагодарили: 3 раз.

Re: самодельный лодочный мотор из бензопилы "STIHL-180"

Сообщение olgins » 29 мар 2011, 17:54

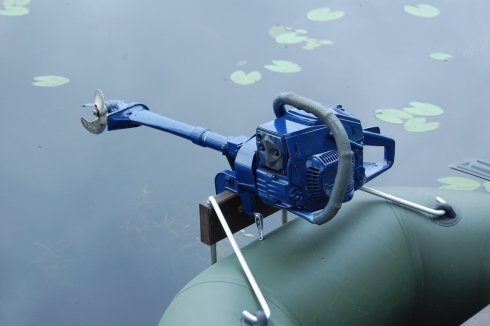

Находил я моторчик из пилы. Так там автор не учел направление вращения, оставив винт от Салюта, лодка не туда поехала.
Здесь все нормально с энтим делом, винт только сделать.
Вложения
Лучше переесть, чем недоспать... однако. Печатаю любые флаги!
Зиф-5, Honda BF2, Tohatsu-9.8,катамаран Турист-4, лодка Silverado-31A.
Аватара пользователя
olgins
Гуру

Сообщения: 1437
Зарегистрирован: 11 дек 2010, 17:48
Откуда: г. Чайковский, Пермский край
Репутация: 6 [ ? ]
Благодарил (а): 39 раз.
Поблагодарили: 131 раз.

Re: самодельный лодочный мотор из бензопилы "STIHL-180"

Сообщение olgins » 08 июн 2011, 20:37

Вот даю первоисточник моего предыдущего поста:
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
может кому пригодится.
Лучше переесть, чем недоспать... однако. Печатаю любые флаги!
Зиф-5, Honda BF2, Tohatsu-9.8,катамаран Турист-4, лодка Silverado-31A.
Аватара пользователя
olgins
Гуру

Сообщения: 1437
Зарегистрирован: 11 дек 2010, 17:48
Откуда: г. Чайковский, Пермский край
Репутация: 6 [ ? ]
Благодарил (а): 39 раз.
Поблагодарили: 131 раз.

Re: самодельный лодочный мотор из бензопилы "STIHL-180"

Сообщение olgins » 07 апр 2012, 19:31


Давно находил это видео.
Вроде не было его у нас в теме еще или ошибаюсь?
Лучше переесть, чем недоспать... однако. Печатаю любые флаги!
Зиф-5, Honda BF2, Tohatsu-9.8,катамаран Турист-4, лодка Silverado-31A.
Аватара пользователя
olgins
Гуру

Сообщения: 1437
Зарегистрирован: 11 дек 2010, 17:48
Откуда: г. Чайковский, Пермский край
Репутация: 6 [ ? ]
Благодарил (а): 39 раз.
Поблагодарили: 131 раз.

Re: самодельный лодочный мотор из бензопилы "STIHL-180"

Сообщение jeka057 » 09 апр 2012, 07:52

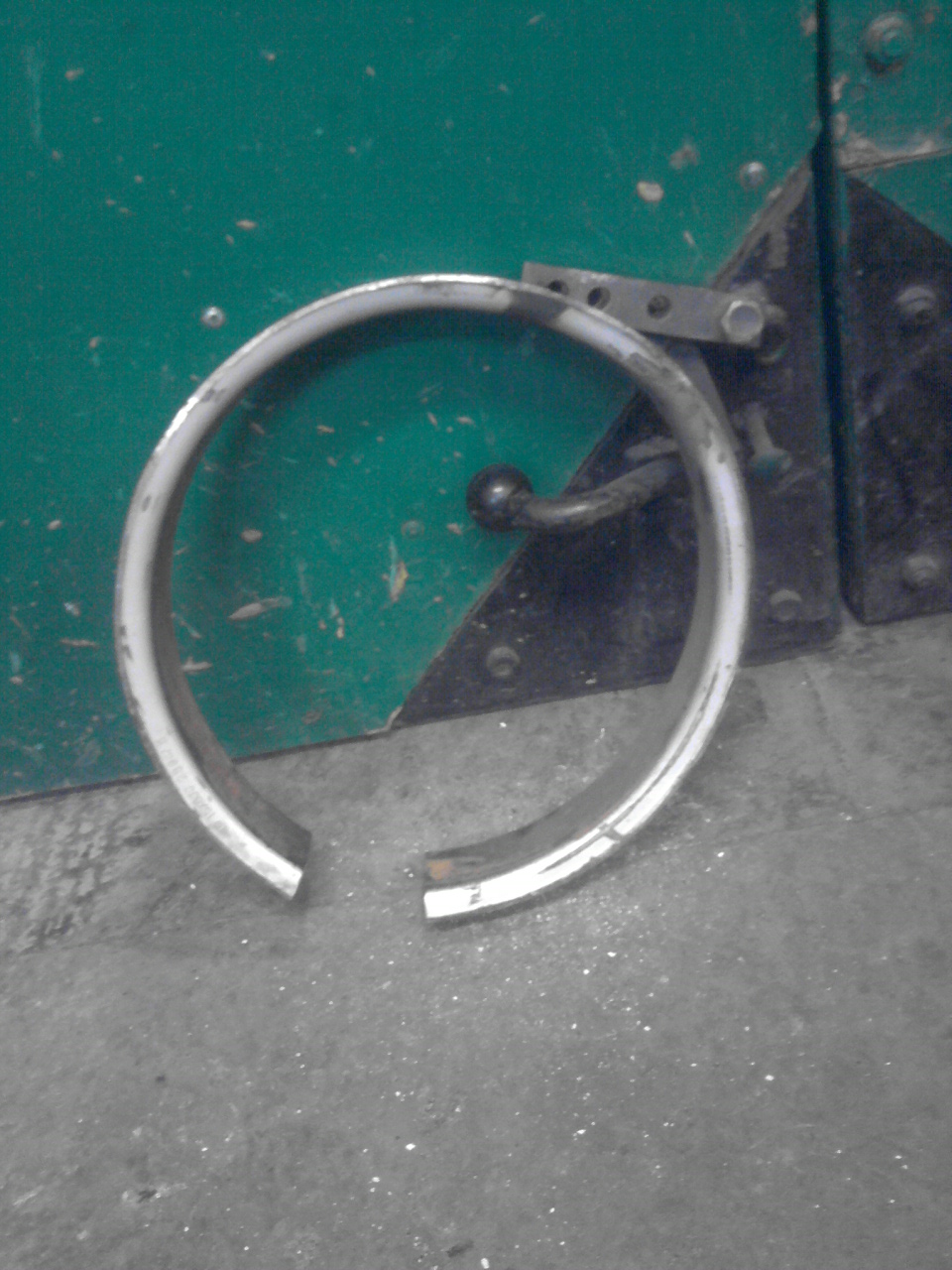

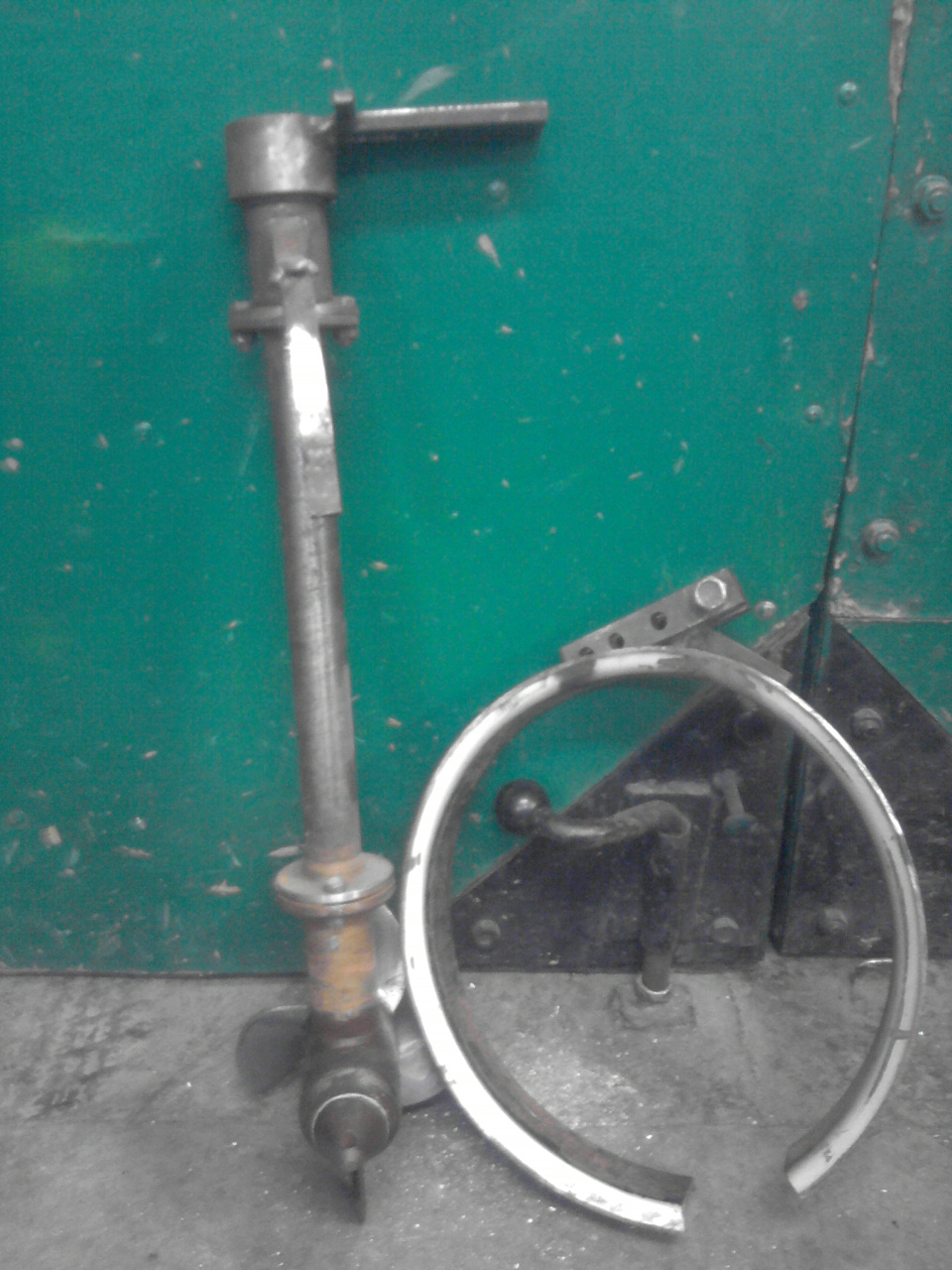

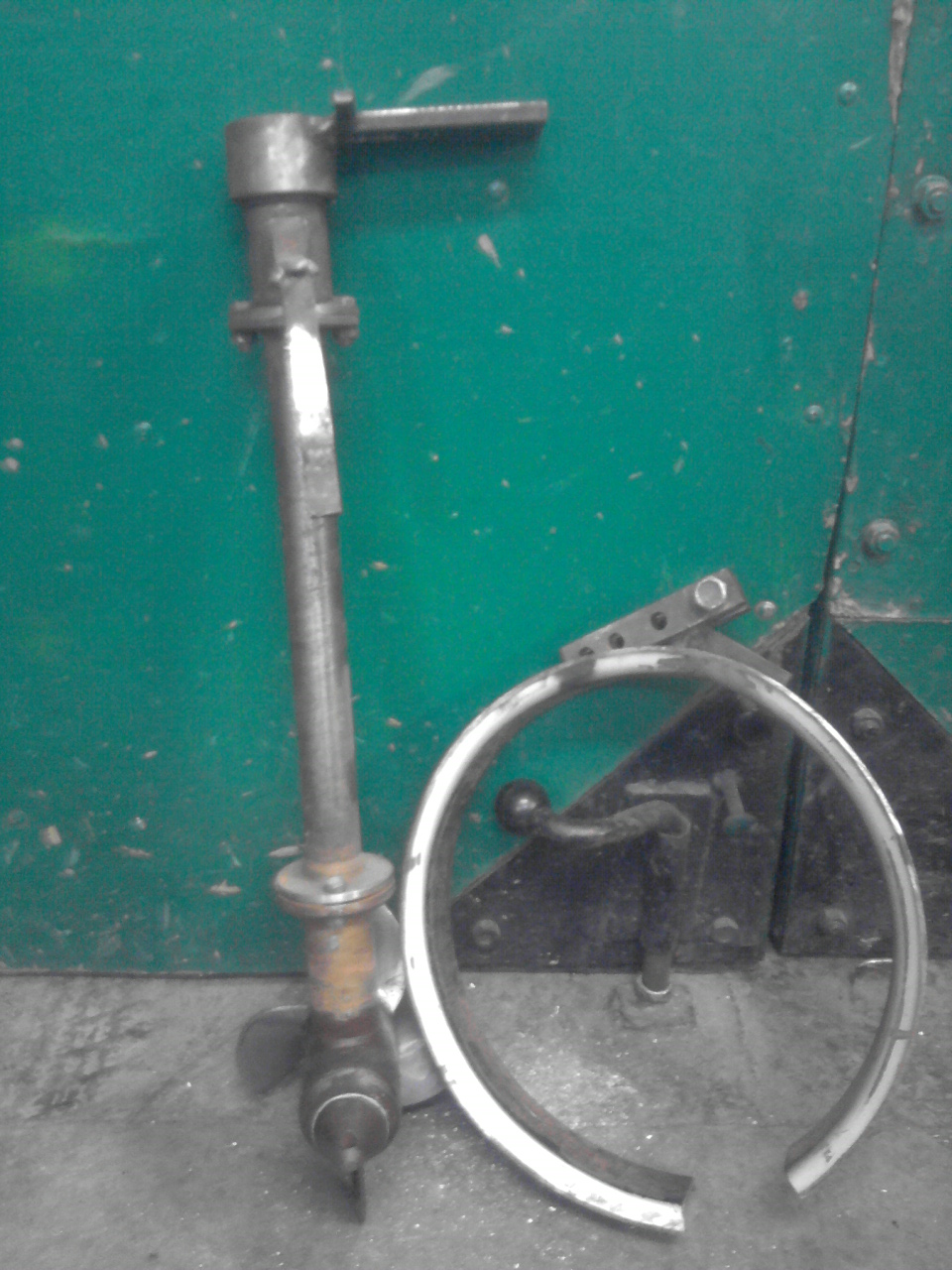

Вот фотки тока качество не очень мобилой фотали в гараже.
Вложения
jeka057
Аксакал

Сообщения: 108
Зарегистрирован: 01 апр 2012, 11:09
Репутация: 0 [ ? ]
Благодарил (а): 1 раз.
Поблагодарили: 3 раз.

Re: самодельный лодочный мотор из бензопилы "STIHL-180"

Сообщение jeka057 » 09 апр 2012, 07:54

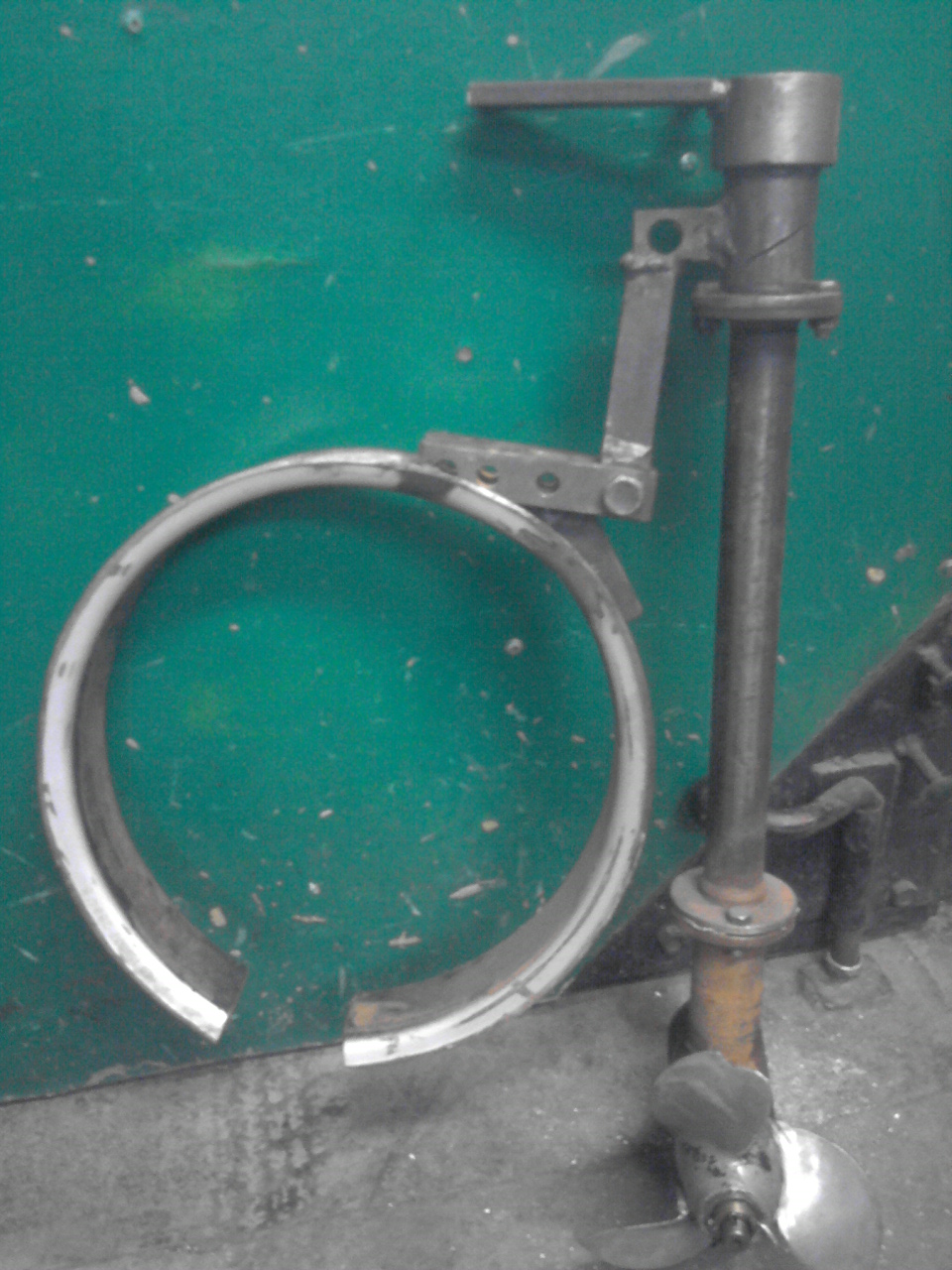

типа транец
Вложения
jeka057
Аксакал

Сообщения: 108
Зарегистрирован: 01 апр 2012, 11:09
Репутация: 0 [ ? ]
Благодарил (а): 1 раз.
Поблагодарили: 3 раз.

Re: самодельный лодочный мотор из бензопилы "STIHL-180"

Сообщение jeka057 » 09 апр 2012, 07:55

вся приблуда в сборе
Вложения
jeka057
Аксакал

Сообщения: 108
Зарегистрирован: 01 апр 2012, 11:09
Репутация: 0 [ ? ]
Благодарил (а): 1 раз.
Поблагодарили: 3 раз.
