Подвесной водомет своими силами

Сообщение olgins » 02 мар 2011, 13:38

Так получилось, что эта тема получила жизнь в продолжение темы "Лодочный мотор из бензокосы".
Так что часть инфрмации будет взята оттуда.
Водометные насадки для импортных двигателей выпускаются только для мощных подвесных моторов от 25л.с. и стоят очень не мало.
Водомет по сравнению с винтом имеет неоспоримые преимущества, главное из которых - проходимость по мелководью, но проигрывает в КПД, "теряются" несколько лошадиных сил. Поэтому маломощными водометами толком никто и не занимался. Промышленностью предпринимались попытки заполнить эту нишу. Это двигатели Микроша" и "Кальмар" Северодвинского изготовления.
Из них "Микроша" оказался довольно ненадежным и слабым, а его старший брат "Кальмар", собранный на мотоголовке Honda GXV-50 по цене получился довольно недешев, около 24 тыс. российских рублей.
Как оказалось, даже здесь, на форуме, нашлись люди, которые предлагают свой вариант бюджетного водомета, который работает.
Кому интересно и есть интересные мысли, присоединяйтесь.
Вложения
Северодвинские водометики
Лучше переесть, чем недоспать... однако. Печатаю любые флаги!
Зиф-5, Honda BF2, Tohatsu-9.8,катамаран Турист-4, лодка Silverado-31A.
Аватара пользователя
olgins
Гуру

Сообщения: 1437
Зарегистрирован: 11 дек 2010, 17:48
Откуда: г. Чайковский, Пермский край
Репутация: 6 [ ? ]
Благодарил (а): 39 раз.
Поблагодарили: 131 раз.

Re: Подвесной водомет своими силами

Сообщение olgins » 02 мар 2011, 14:02

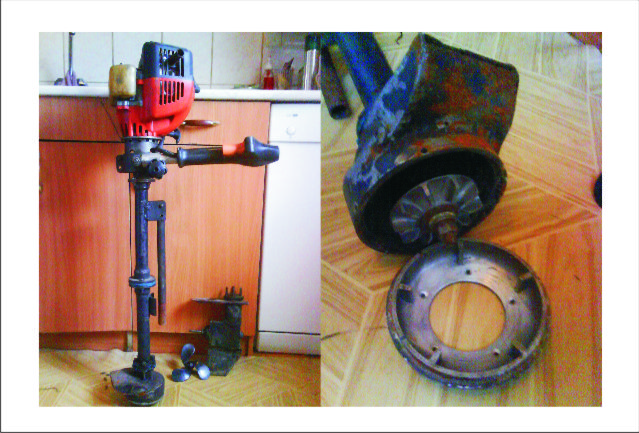

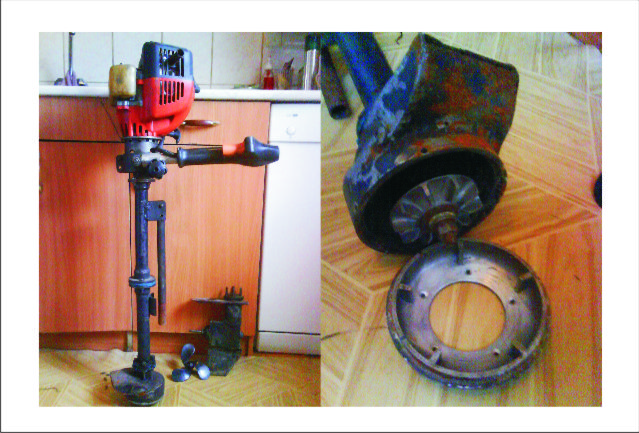

Вот водомет от Metior6. Выкладываю по его просьбе.
Использованы детали кранового гидротолкателя: крыльчатка, тарелки.
За дополнительными комментариями - к автору: (Metior6.
Вложения

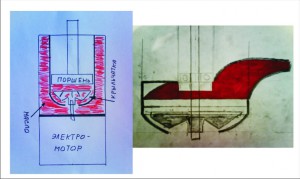

Схема аппарата.
Сменные насадки: водомет и винтовая
Лучше переесть, чем недоспать... однако. Печатаю любые флаги!
Зиф-5, Honda BF2, Tohatsu-9.8,катамаран Турист-4, лодка Silverado-31A.
Аватара пользователя
olgins
Гуру

Сообщения: 1437
Зарегистрирован: 11 дек 2010, 17:48
Откуда: г. Чайковский, Пермский край
Репутация: 6 [ ? ]
Благодарил (а): 39 раз.
Поблагодарили: 131 раз.

Re: Подвесной водомет своими силами

Сообщение vodjnoj ооо » 02 мар 2011, 17:30

Ну и мой сюда повесить нужно.
Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.

Он же

Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.
vodjnoj ооо
Свой

Сообщения: 55
Зарегистрирован: 04 окт 2010, 20:38
Репутация: 0 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 8 раз.

Re: Подвесной водомет своими силами

Сообщение Metior6 » 02 мар 2011, 17:51

Ну с виду дурь хорошая. Давай колись,что за мотор, какой насос?
Аватара пользователя
Metior6
Профи

Сообщения: 475
Зарегистрирован: 10 фев 2011, 10:32
Откуда: Брянск
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 49 раз.

Re: Подвесной водомет своими силами

Сообщение olgins » 02 мар 2011, 18:15

Вот еще для информации.

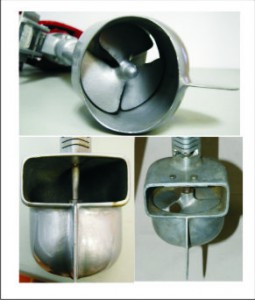

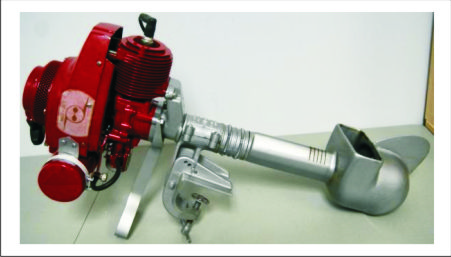

В штатах на аукционе , который Ebay, еще сегодня можно купить аж за 360 баксов такой вот моторчик. 1,5 л.с. и водомет.
Уже 30 ставок, цена растет.... Кто-то станет сегодня счастливым обладателем...
А если серьезно, то вот мои соображения по нему(могу ошибаться): похоже он отреставрированный и выпускался в штатах довольно давно, MID-JET его название. Интересны конструктивные решения.
Вложения
Лучше переесть, чем недоспать... однако. Печатаю любые флаги!
Зиф-5, Honda BF2, Tohatsu-9.8,катамаран Турист-4, лодка Silverado-31A.

За это сообщение автора olgins поблагодарили - 2:
angor, ZUBBER
Аватара пользователя
olgins
Гуру

Сообщения: 1437
Зарегистрирован: 11 дек 2010, 17:48
Откуда: г. Чайковский, Пермский край
Репутация: 6 [ ? ]
Благодарил (а): 39 раз.
Поблагодарили: 131 раз.

Re: Подвесной водомет своими силами

Сообщение ZUBBER » 02 мар 2011, 19:40

vodjnoj ооо писал(а):Ну и мой сюда повесить нужно.

Что там внутри ? В смысле что за крыльчатка ?
uwcerputz писал(а):У меня сосед что водомёт делал куда то потерялся.Не могу выловить.чтобы сфоткать его двиг.Тот тоже сказал что у него насос! ну реально воду то качает!!!

Тут вроде крыльчатка от помпы МАЗа упоминалась....

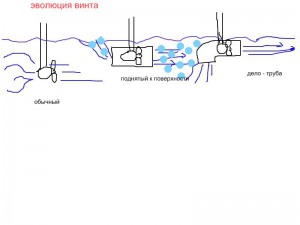

Водомёт в моём (дилетантском) понимании... Тот же винт, только во избежание подсоса воздуха с поверхности снабженный "хитрой" трубой...
пузыри (их мать...).jpg
Не только у женщины, но и у мужчины обязательно должна быть загадка. А то сразу: «Женат? Не женат?»
Аватара пользователя
ZUBBER
Просто Зуббер

Сообщения: 3625
Зарегистрирован: 12 июл 2009, 18:48
Репутация: 21 [ ? ]
Награды: 3
За особый вклад в жизнь форума (3)
Благодарил (а): 268 раз.
Поблагодарили: 769 раз.

Re: Подвесной водомет своими силами

Сообщение vodjnoj ооо » 02 мар 2011, 21:38

Внутри крыльчатка диаметр 110 мм, 8 лопастей. Описание его в журнале "катера и яхты" 1972 г. № 4 (038). Голова Стрела , полностью перебратая. Заменены подшипники, сальники, кольца на поршне. Старое контактное зажигание капризное (искра очень слабенькая) выкинул. Поставил безконтактное электронное. Искра стала убойная. Заводится хорошо. После перерыва раза с третьего. Нагретый всегда с первого полтычка. Если в холодный плеснуть в харю немного смеси, тоже сразу заводится. Лодку ПВХ удача 2900 тащит шустренько, скорость не могу сказать ЖПСа не было. Лодку из фанеры что на фото тащит медленно, может километров 7-8. Хотя именно под этот водомёт выпилил там туннель.На Стрелу чтобы поменять водомет на редуктор нужно минут 10-15 времени, ключ на 13, открутить 2 гайки, и снова закрутить. С винтом лодка Удача 2900 глиссирует, когда передвинишься ближе к середине. Ветерок 12 эту лодку вытаскивает на глисс почти моментально хоть с одним , хоть с двумя седоками.
vodjnoj ооо
Свой

Сообщения: 55
Зарегистрирован: 04 окт 2010, 20:38
Репутация: 0 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 8 раз.

Re: Подвесной водомет своими силами

Сообщение olgins » 03 мар 2011, 10:37

Немножко теории (взято из открытых источников):

ВОДОМЁТНЫЙ ДВИ́ЖИТЕЛЬ, ВОДОМЁТ, движитель, состоящий из водопроточной трубы и насоса, который засасывает воду в передней части водопроточной трубы и выбрасывает её через напорный трубопровод. Сила тяги водомётного движителя создаётся вследствие отбрасывания струи с повышенной скоростью. Предложен в 1855 г. российским механиком С. О. Бурачеком.

Различают водомёты с подводным, полуподводным и атмосферным выбросом струи. Водомётный движитель состоит из трёх основных частей: водозаборника, через который вода поступает к рабочему колесу из внешнего потока; рабочего колеса; ускоряющего поток жидкости через движитель, сопла, формирующего реактивную струю требуемой формы и скорости. Конструктивное исполнение водомётных движителей зависит от типа судна и скорости его движения. Водомётные движители устанавливаются на речных судах с небольшими скоростями движения и малой осадкой, плавающих в условиях мелководного и засорённого фарватера, а также на глиссирующих судах, судах на подводных крыльях и судах на воздушной подушке скегового типа. Водозаборники водомётов делятся на водозаборники с водоприёмным отверстием, плоскость которого примерно совпадает с направлением движения судна (статические водозаборники), и водозаборники, плоскость приёмного отверстия которых перпендикулярна направлению движения (полнонапорные). Водомётные движители со статическим водозаборником применяют на судах на подводных крыльях, работающих в речных условиях, где нет волнения, а также на глиссирующих и водоизмещающих судах. Полнонапорные водозаборники применяют на речных и мореходных судах на подводных крыльях. Для предохранения движителя от поломок вследствие засасывания плавающих предметов приёмное отверстие защищается решёткой. В качестве рабочих колёс водомётов используются осевые насосы или гребные винты (иногда – центробежные насосы). Сопло водомётного движителя формирует струю водомёта. Площадь поперечного сечения на срезе сопла, как правило, меньше, чем на входе в него. В районе сопла напорный трубопровод водомёта снабжается специальными рулями, поворотными насадками или иными устройствами, обеспечивающими изменение направления струи воды и управление судном (включая задний ход) без реверсирования главного двигателя.

Коэффициент полезного действия водомётного движителя невысок и на водоизмещающих речных судах составляет 0.35—0.43. Установка водомётов на таких судах является вынужденной мерой, т. к. на малых глубинах применить более эффективные движители (гребные винты, гребные колёса, крыльчатые движители) невозможно по конструктивным причинам. На скоростных судах водомёты могут оказаться более эффективными, чем гребные винты, т. к. при больших скоростях движения из-за кавитации на лопастях гребных винтов кпд винтового движителя падает, а поверхность лопастей разрушается.
Лучше переесть, чем недоспать... однако. Печатаю любые флаги!
Зиф-5, Honda BF2, Tohatsu-9.8,катамаран Турист-4, лодка Silverado-31A.

За это сообщение автора olgins поблагодарили - 2:
angor, ZUBBER
Аватара пользователя
olgins
Гуру

Сообщения: 1437
Зарегистрирован: 11 дек 2010, 17:48
Откуда: г. Чайковский, Пермский край
Репутация: 6 [ ? ]
Благодарил (а): 39 раз.
Поблагодарили: 131 раз.

Re: Подвесной водомет своими силами

Сообщение olgins » 03 мар 2011, 21:06

Нашел. Память не подвела. Делают у нас подобный моторчик.
Cсылка скрыта. Для просмотра необходима регистрация на форуме или войдите на форум.
Плохо, совсем не понятно, "что у него там внутри" - в водометной насадке?
Вложения
Лучше переесть, чем недоспать... однако. Печатаю любые флаги!
Зиф-5, Honda BF2, Tohatsu-9.8,катамаран Турист-4, лодка Silverado-31A.
Аватара пользователя
olgins
Гуру

Сообщения: 1437
Зарегистрирован: 11 дек 2010, 17:48
Откуда: г. Чайковский, Пермский край
Репутация: 6 [ ? ]
Благодарил (а): 39 раз.
Поблагодарили: 131 раз.

Re: Подвесной водомет своими силами

Сообщение ZUBBER » 03 мар 2011, 21:47

Та же китайская косилка.... Самый удачный мотор для творчества. Прицепили пластмасску, и вот копеешный моторчик стал стоить кучу бабла (я как вы знаете прикупил косу за 100 баксов, и еще с кучей попутного барахла) ...
Не только у женщины, но и у мужчины обязательно должна быть загадка. А то сразу: «Женат? Не женат?»
Аватара пользователя
ZUBBER
Просто Зуббер

Сообщения: 3625
Зарегистрирован: 12 июл 2009, 18:48
Репутация: 21 [ ? ]
Награды: 3
За особый вклад в жизнь форума (3)
Благодарил (а): 268 раз.
Поблагодарили: 769 раз.

Re: Подвесной водомет своими силами

Сообщение CeleronD » 03 мар 2011, 23:15

Cсылка скрыта. Для просмотра зарегистрируйтесь на форуме или войдите на форум.....с винтом конечно толку поболее будет
НЕ КУРЮ....И НЕ ТЯНЕТ!!!!!
Аватара пользователя
CeleronD
Новичок

Сообщения: 8
Зарегистрирован: 24 ноя 2010, 22:47
Откуда: MD
Репутация: 0 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Подвесной водомет своими силами

Сообщение Metior6 » 03 мар 2011, 23:26

Оригинально рукоятка сделана. Можно уменьшить длинну приводного вала. Над этим можно подумать.
Аватара пользователя
Metior6
Профи

Сообщения: 475
Зарегистрирован: 10 фев 2011, 10:32
Откуда: Брянск
Репутация: 2 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 49 раз.

Re: Подвесной водомет своими силами

Сообщение CeleronD » 03 мар 2011, 23:37

а ещё почитал на форумах про хреновую работу на мелководье, где он быстро подсасывает на решётку травку и вообщем толку на таком участке никакого
НЕ КУРЮ....И НЕ ТЯНЕТ!!!!!
Аватара пользователя
CeleronD
Новичок

Сообщения: 8
Зарегистрирован: 24 ноя 2010, 22:47
Откуда: MD
Репутация: 0 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Подвесной водомет своими силами

Сообщение CeleronD » 03 мар 2011, 23:48

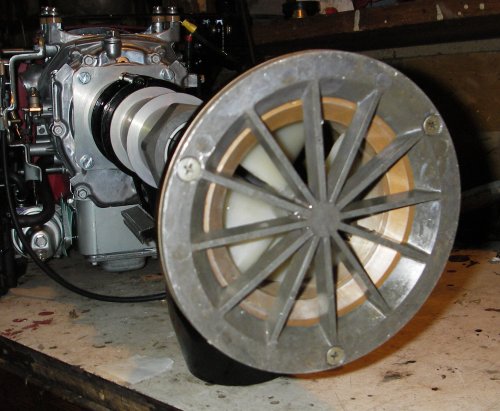

вот увидел фотку "кальмара" снизу
Вложения
"кальмар" снизу
НЕ КУРЮ....И НЕ ТЯНЕТ!!!!!
Аватара пользователя
CeleronD
Новичок

Сообщения: 8
Зарегистрирован: 24 ноя 2010, 22:47
Откуда: MD
Репутация: 0 [ ? ]
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Подвесной водомет своими силами

Сообщение angor » 03 мар 2011, 23:56

Темка интересна,инфы про конструкцию маловато......... :-(
Если есть вода,то должна быть и рыба!!! С Уважением angor!
Аватара пользователя
angor
Полноправный участник

Сообщения: 21
Зарегистрирован: 16 июл 2010, 11:41
Откуда: Россия Сибирь
Репутация: 1 [ ? ]
Благодарил (а): 5 раз.
Поблагодарили: 3 раз.
